Какой сальник коленвала ставить на ВАЗ 2109, когда менять?

Оригинальный номер 2108-1005034, средняя цена 62 руб.

Аналоги:

Elring 546.968 — 57 руб.
Reinz 80-33653-10 — 49 руб.
Corteco 12016518B — 83 руб.

Периодичность замены — раз в три года или при каждой замене ремня ГРМ.

Ключом «на 17» отворачиваем пробку поддона картера и сливаем масло в емкость объемом не менее 4 л. Продолжительность слива масла – не менее 10 мин. Заворачиваем сливную пробку.

Ключом «на 10» отворачиваем два боковых болта передней крышки ГРМ.

И ещё один в центре. Снимаем крышку ГРМ. Снимаем ремень привода генератора.

Снимаем правое колесо и пластиковый щиток моторного отсека. Головкой «на 19» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива.

Проворачиваем нижний шкив до совмещения метки на зубчатом шкиве распределительного вала с установочным усиком на задней крышке привода ГРМ.

Сняв резиновую заглушку в верхней части картера сцепления убеждаемся, что риска на маховике расположена напротив прорези крышки картера сцепления.

Так расположена риска на маховике двигателя при снятой коробке передач и головке блока цилиндров.

Фиксируем коленчатый вал от проворачивания, вставив через отверстие в картере сцепления отвертку между зубьями маховика.

Отворачиваем болт крепления шкива привода генератора.

Снимаем шкив привода генератора.

Ключом «на 17» ослабляем гайку крепления натяжного ролика. Поворачиваем натяжной ролик в такое положение, при котором ремень будет максимально ослаблен. Снимаем ремень ГРМ.

Поддеваем двумя отвертками зубчатый шкив коленчатого вала и снимаем его с носка коленвала.

Поддеваем отверткой сальник и извлекаем его из крышки.

Смазываем рабочую кромку нового сальника моторным маслом и запрессовываем подходящим отрезком трубы.

Производим сборку и установку ремня ГРМ в обратной последовательности. Заливаем масло.

Как провести замену передней манжеты

Вне зависимости от того, имеет ваш ВАЗ-2109 карбюратор или его в движение приводит инжектор, работа по замене сальников происходит по одному принципу. Наиболее быстро изнашивается передний сальник. Его легче поменять, так как для этого не нужно демонтировать систему сцепления.

Для проведения работ вам потребуется иметь под рукой:

стандартные наборы ключей и отверток;
чистую емкость;
ветошь.

Так как работа проводится на двигателе, отключите его от системы питания — уберите клемму «минус» с аккумуляторной батареи. Если вы не уверены в своих силах, заранее просмотрите видеоинструкцию.

После такой предварительной подготовки можно начинать выполнение работы по замене переднего сальника:

Ослабьте болты крепления генератора.

Демонтируйте ременной привод.

Слейте моторное масло в подготовленную емкость.

Снимите защитный кожух с силовой установки.

Удалите масляный поддон.

Аккуратно и осторожно уберите ремень с распределительного вала. Следите за тем, чтобы коленчатый или распределительный вал не провернулись в процессе демонтажа ремня

В противном случае поршни ударят по клапанам и деформируют их. Это приведет к необходимости установки новых клапанов.

При помощи двух отверток снимите шкив коленвала.

Демонтируйте шпонку.

Найдите 2 болта крепления маслоприемника, выверните их и удалите этот узел.

Масляный насос удерживается 6 болтами, открутите их, прежде чем снять этот агрегат.

Возьмите плоскую отвертку, чтобы удалить старый манжет с коленвала
Важно, чтобы она имела достаточно внушительные размеры и была изготовлена из прочного металла. В противном случае полотно отвертки может обломиться в момент выполнения этой процедуры
Помните, что работу с валами необходимо проводить аккуратно, не допуская проворачивания.

Очистите место расположения сальника и смажьте его.

Поставьте манжету, заправляя ее рабочую часть внутрь.

Опрессовка проводится при помощи оправы нужного диаметра.

Промойте крышку масленого насоса бензином и верните ее на место.

Начиная с масляного насоса, соберите механизм, действуя в обратном порядке.

Заключительным этапом становится возвращение в механизм масла. Если оно достаточно темное, то лучше всего замените смазку на новую. Если у вас нет времени проводить полную разборку, то можно обойтись без очистки крышки масляного насоса. Однако лучше потратить время на обслуживание ее, чтобы потом не разбирать эти узлы снова. Это же можно сказать и о профилактической замене масла. Если вы в ходе ремонта зальете в силовой агрегат новый состав, то работоспособность автомобиля только улучшиться.

Пошаговая инструкция замены заднего сальника коленвала

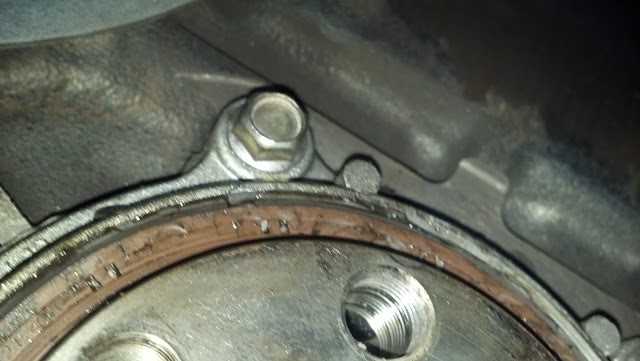

Как раз, когда протекает задний сальник коленвала, тогда и начинаются все неприятности: двигатель начинает семимильными темпами пачкаться в масле, а вся пыль с дороги затем очень активно липнет к нему. Стоит только взглянуть на такой мотор и уже появляется желание вытащить его и выбросить. Более того, масло также будет разъедать резиновые детали, капать на диск сцепления, после чего он рискует потерять свои фрикционные свойства. Всё начинает скрипеть, пробуксовывать, тереться друг о друга… В общем из-за маленького уплотнителя вся машина словно сошла с ума.

Все масло, конечно, скорее всего не вытечет (однако не будьте в этом уверены), но такая неприятность может прибавить вам серьезных проблем. Если образовалась течь из заднего сальника, необходимо его заменить. Другого решения проблем нет и просто быть не может.

Как мы уже отмечали, данный сальник был придуман, чтобы нейтрализовать утечки смазки из двигателя через отверстие, из которого выходит коленчатый вал. Задний сальник коленвала для большинства моделей автомобилей имеет размер около 99 миллиметров.

После демонтажа сальника

С внешней стороны сальника производители наносят специальные пометки и надписи. По ним можно определить, в какую сторону вращается коленчатый вал. При помощи этой информации в процессе замены задних сальников коленвала ошибки исключены.

Данный уплотнительный элемент установлен в той области блока цилиндров, где коленчатый вал выходит наружу. В обыкновенных автомобилях, где двигатель расположен продольно, а процесс распределения газов осуществляется при помощи цепного привода, сальник устанавливают перед опорным подшипником в щите коленвала. В случае переднеприводных автомобилей, где мотор расположен поперечно, а в механизме газораспределения используется ремень, элемент находится в блоке цилиндров, так как в конструкции мотора щит отсутствует.

Внутри картера двигателя смазка находится под определенным давлением. За счет этого давления сальник постоянно прижимается к деталям, которые он должен уплотнять. Так мотор надежно защищен от утечек масла.

Даже при самых незначительных, малейших смещениях детали смазка будет течь. Но как определить, что пора устанавливать новый уплотнитель? Первый признак – это потеки масла в месте, где картер силового агрегата соединяется с коробкой переключения передач.

Если смазка течет, то она может попадать в картер сцепления, оседать толстым слоем на стенках и пачкать диск сцепления. Все это приведет к пробуксовкам сцепления. Также значительно повысится расход масла.

Самым удивительным является то, что даже новые сальники могут течь и причина будет вовсе не в плохой установке. В магазинах можно купить поддельный задний сальник коленвала для ВАЗа. Стоимость его невысокая, и автолюбители не замечают, что покупают подделку. Плохое качество детали обязательно повлияет на то, как она будет работать в дальнейшем.

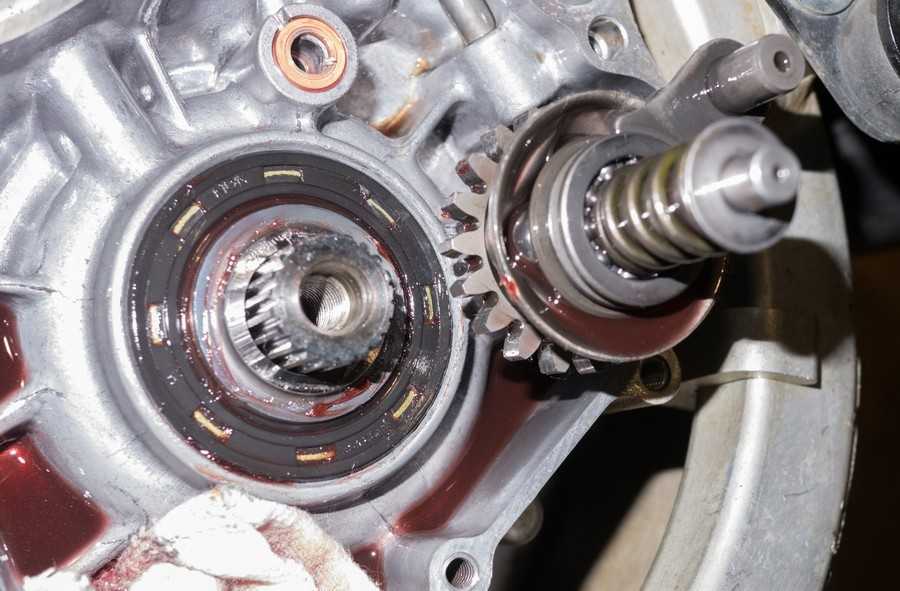

Пример неправильной установки сальника

Еще одна причина – это нарушение правил установки. Зачастую сальник ставят в удобном положении и молотком аккуратно забивают его на место. Но производители не рекомендуют при инсталляции детали использовать молоток или прикладывать значительные усилия.

Протекания некачественного сальника

Если в работе появились определенные изменения, в следствие чего повысилось давление газов в картере, то эти газы несомненно способны выдавить сальник. В результате контакт с коленчатым валом будет недостаточно плотным, и смазка будет вытекать через образовавшуюся щель.

Можно ли перепутать сальник с чем-то еще? Да, можно. Очень часто протекание масляного фильтра многие опытные автомобилисты путают с протечкой сальника. Иногда вполне нормальную деталь меняют на новую, при этом нужно было просто заменить масляный фильтр.

Не стоит приобретать эти уплотнительные детали в сомнительных магазинах, на рынках. Не нужно покупать дешевую продукцию неизвестных брендов. Так можно не только приобрести сальник, замена которого вызовет определенные проблемы, но и получить более серьезные неисправности. Представьте себе, что после покупки дешевого сальника и экономии 5 долларов, масло попадет на ремень ГРМ и выведет из строя весь блок цилиндров стоимость в 1000 у.е., если не больше! Экономить на сальниках – настоящий абсурд.

Наиболее популярными являются следующие производители:

Viuctor Reinz;
Elring;
Goetze.

Они изготавливают качественную продукцию. Товары данных брендов попадаются не только в автомобильных магазинах, но и на многочисленных разборках.

Назначение сальников коленвала ВАЗ 2107

Коленчатый вал двигателя ВАЗ 2107, а также любого другого автомобиля, постоянно смазывается моторным маслом, которое находится в поддоне картера. Однако при постоянном вращении коленвала смазка может вытекать из блока цилиндров. Владельцев «классики» такими словами, как «подтекание масла», не удивить, также как и последующими проблемами

Хотя это вовсе не означает, что на такие неполадки не следует обращать внимание. Спереди и сзади коленвала установлены специальные элементы — сальники, которые предотвращают произвольное вытекание масла из блока двигателя

Уплотнители отличаются между собой по размерам — задний имеет больший диаметр, что обусловлено конструкцией коленвала.

Поскольку манжеты находятся под воздействием постоянного трения во время работы мотора, а коленчатый вал вращается с высокой скоростью, материал уплотнителя должен быть наделен определённой термостойкостью. Если рассмотреть обычный нитрил, то он не подойдёт, поскольку при эксплуатации будет происходить его прогорание и разрушение. Для рассматриваемых целей отлично подходит резина из фторкаучука или силикон

Помимо материала, при выборе сальника внимание следует уделять наличию маркировки и форме. Качественное изделие должно иметь острую рабочую кромку и легко читаемые надписи с внешней стороны

Признаки неисправности и способы проверки сальников ВАЗ 2109

Главный признак, указывающий на неисправность не только сальников коленчатого вала, но и в целом на нарушение герметичности масляной системы — это появление масляных подтеков в местах соединения различных элементов, таких как поддон картера, в передней или задней части двигателя, где, собственно, расположены сальники.

Если вы обнаружили масляные подтеки, то:

проверьте систему вентиляции картера;
посмотрите не перегнуты ли шланги системы;
проверьте давление в системе.

Если в ходе проверки других подтёков не выявлено, то меняем сальник. Для замены переднего сальника коленчатого вала ВАЗ 2109 необходимо подготовить стандартный набор инструментов. Нам потребуются:

рожково-накидные ключи или набор головок «на 10», «на 13», «на 19»;
большая отвертка;
новые уплотнительные кольца;
чистые тряпки;
ёмкость или ведро для слива смазки.

Замена заднего сальника коленвала ВАЗ 2101

Обычно задняя уплотнительная манжета или как говорят в народе задний сальник коленвала, служит довольно долго,
но со временем приходит в негодность, либо изначально было установлено изделие низкого качества.
Явными признаками того что манжета пришла в негодность является течь масла через её кромку.
Так же при течи масло разбрызгивается вращающимся маховиком, и через щели вытекает наружу.
Так же возможна пробуксовка сцепления, из — за попадания масла на накладки ведомого диска,
диск в таком случае приходит в негодность, и в дальнейшем так же потребует замены.

Прежде чем приступить к замене манжеты необходимо проверить систему вентеляции картера на предмет засоренности,
так как если вентиляция картера отсутствует, и газам некуда выходить,
газы будут выдавливать масло через манжеты коленвала.

После того как вы убедились в том что необходима замена заднего сальника коленвала,
подготовьте инструмент для снятия коробки передач, сцепления и маховика.

Да в принципе замена деталей уплотнения двигателя не сложна, но из-за труднодоступности узлов
и частей требует немало затраченных сил и личного времени.
Далее снимите коробку передач, сцепление, маховик, переднею крышку картера сцепления

Выкрутите болты крепления со стороны масляного поддона к держателю манжеты.

Открутите болты крепления держателя манжеты от блока цилиндров.

Аккуратно что бы ни повредить отверткой прокладку, снимите держатель манжеты.
Так как после снятия прокладка требует замены, необходимо её удалить с поверхности,
Не оставив при этом задирав или царапин.

Далее при помощи отвёртки удалите манжету из держателя.

Пред тем как установить сальник на держатель с наружной стороны, смажьте её моторным маслом
(под буквой а обозначенны центрирующие выступы)

направте её в сторону центрирующих выступов рабочей кромкой.
(под буквой а обозначена рабочая кромка сальника)

Далее необходимо запрессовать манжету.
Манжета должна быть запресована до упора, используйте при этом оправку и молоток.

Далее следует установить прокладку,
воспользуйтесь при этом рем комплектом или вырежьте самостоятельно прокладку из паронита или плотного картона.
Так же рекомендуется смазать прокладку герметикам с обеих сторон,
предварительно удалив остатки масла с прилагаемых поверхностей.

Поставьте держатель на место и наживите все болты крепления при этом, не обтягивая их.
Перед тем как обтянуть все болты крепления держателя, необходимо отцентровать держатель относительно вала,
равномерно обтяните все болты крепления, чтобы избежать перекосов манжеты
(так как из- за перекосов возможно подтекание масла).

Далее соберите все узлы и детали в порядке обратном разборке.

Задний сальник коленвала ВАЗ 2110. Замена на 8-клапанном двигателе

Замена задней манжеты – задача более сложная, по сравнению с заменой передней манжеты. Для выполнения работы потребуется немного больше времени и усилий. Рассмотрим более подробно, как это сделать:

Отключаем АКБ.
Снимаем маховик, для этого необходимо отсоединить КПП от двигателя.
Ослабить закрепляющие держатель болты и аккуратно выпрессовать деталь.

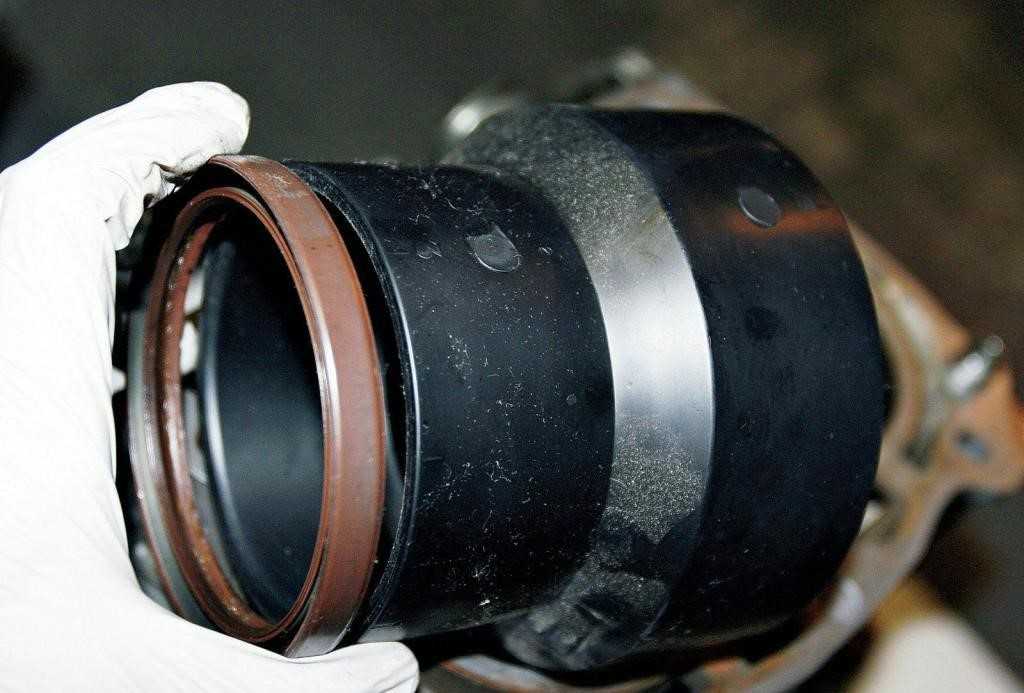

Аккуратно запрессовать новую манжету. Лучше использовать оправку.
Промазать стыки держателя герметиком и собрать всё в обратном порядке.

Сложность заключается в том, что нужно подобраться к двигателю с обратной стороны, а для этого нужно выполнить рутинную работу по отсоединению коробки переключения передач от двигателя и снятию маховика.

Как поменять задний сальник

Работа по замене заднего сальника сложнее. Если он неисправен, то может западать сцепление, поэтому не стоит откладывать проведение ремонта. Как и в первом случае, обесточьте двигатель. Далее действуйте по алгоритму:

Снимите маховик сцепления.
Демонтируйте задний щит картера сцепления.
Найдите и выкрутите болты, крепящие держатель заднего сальника.
Удалите его с места вместе с прокладкой.
На ровную поверхность положите держатель так, чтобы у вас был к нему удобный доступ.
Извлеките сальник из обоймы.
Проведите визуальный осмотр держателя. На нем не должно быть сколов, трещин и иных повреждений. Если они присутствуют, то стоит заменить эту обойму. При помощи ветоши тщательно очистите держатель.
На место старого манжета установите новый.
Поверните рабочую кромку внутрь и при помощи специальной оправы запрессуйте деталь. В этом случае вам придется более тщательно подбирать оправу под диаметр, так как он достаточно велик. Лучше всего для этой работы иметь в гараже набор оправ.
Осмотрите уплотнительную прокладку, которую вы изъяли вместе с держателем, если она сильно изношена, то необходимо провести замену этого расходника.
Очистите от загрязнений кромку и фланец коленвала, после чего смажьте его машинным маслом.
Верните на место держатель и проведите сборку механизма сцепления.

Обратите внимание, что сальники изготавливают не только разных диаметров. Их нужно подбирать в зависимости от того, какое моторное масло вы заливаете в свой ВАЗ-2109

Если приобрести сальник для минерального состава, а залить в мотор синтетический, то манжета просто растворится.

Перед установкой любого сальника необходимо смазать посадочное место маслом. Также обязательно примерьте манжету на вал. Иногда даже фирменные варианты не подходят по диаметру вала. В этом случае не стоит прикладывать усилий для установки сальника, а лучше потратить дополнительные средства на новую комплектующую.

Завершите работу проверкой сальников. Для этого необходимо завести мотор и прогреть автомобиль. Потом проехать пару метров (например, выгнать машину из гаража) и оставить на этом месте ВАЗ-2109 на несколько минут. Переместитесь на другое место (например, вернитесь в гараж) и осмотрите место стоянки. Если на нем нет пятен масла, значит сальники надежно держат его в системе.

Уплотнительный манжет вала радиального типа (сальник) применяется во вращающихся механизмах и является защитным демпфером предотвращающим вытекание масла в работающем устройстве, тем самым обеспечивая герметичность его корпуса.

Самостоятельная замена переднего сальника коленвала

Его внутренний диаметр 40, а наружный 56 мм.

1. Вначале отсоединяем от двигателя защиту. Используем ключ 8 мм. Отворачиваются саморезы спереди, сзади и сбоку. Снимаем защиту. Если ВАЗ 2107 инжектор, будет дополнительный щиток, но его снятие не должно вызвать трудности.

1. Снимаем ремень генератора для облегчения доступа к шкиву вала.

1. С помощью рожкового ключа 38 мм, или специального ключа коленвала, или газового ключа отворачиваем гайку крепления шкива коленвала, и аккуратно снимаем шкив.

1. Теперь хорошо виден сальник. На нём может быть выработка, разрывы, метка от пореза. Аккуратно извлекаем его шлицевой широкой отвёрткой, протираем посадочное место бензином. Новый сальник аккуратно и равномерно смазываем маслом, аккуратно размещаем над посадочным местом, и, используя вместо оправки подшипник или старый сальник, лёгкими постукиваниями молотка запрессовываем его в крышку.

Замена окончена. Далее ставим на место шкив, ремень генератора и защиту.

Замена передней манжеты

Как уже упоминалось выше замена переднего сальника коленвала на ваз 2109 является наиболее частой и востребованной процедурой, поэтому при проведении ремонтных работ очень важно точно соблюдать все рекомендации завода изготовителя и быть предельно аккуратным, так как свойства резины, из которой выполнен сальник таковы, что ее очень легко повредить при монтаже. Существуют два способа замены передней манжеты коленвала: быстрый — «самопальный» и рекомендованный заводом изготовителем.

Первый способ

Способ, выдуманный самими автовладельцами, заключается в следующем:

Снимаем ремень ГРМ;
С помощью двух отверток/мотажек демонтируем с коленчатого вала зубчатый шкив, не забываем про его шпонку;

Крючком или отверткой выдираем старый манжет;

Ставим на место новую манжету, при этом для облегчения монтажа смазываем ее поверхность маслом;
С помощью оправки забиваем его до упора.

Второй способ

При замене переднего сальника коленвала ваз 2109 нам потребуются следующее:

Пара отверток;
Накидной ключ на «17»;
Накидной и рожковый ключи, а так же головка на «10»;
В качестве оправки головка на «27»;
Ключ для натяжки ролика ГРМ;
Так как при «правильной» замене передней манжеты требуется демонтировать масляный насос, необходимо запастись его новой прокладкой;
Ну и, конечно же — новый сальник.

Далее необходимо обеспечить доступ к картеру двигателя для чего ставим автомобиль на эстакаду или подъемник, сливаем масло и как при любом ремонте — отсоединяем аккумуляторную батарею.

При наличии снимаем защиту двигателя, а точнее его картера;
Ключом на десять откручиваем четыре болта крепящих защитную крышку ГРМ и снимаем ее;
Шесть болтов крепления защитной крышки правой половины моторного отсека откручиваем с помощью ключа на «8»;
Снимаем ремень привода генератора, ослабив ключом на «17» его натяжку;
Снимаем правое переднее колесо;
Включив низшую передачу, используя ключ на девятнадцать «срываем» болт крепящий шкив, затем откручиваем его и снимаем сам шкив;
Устанавливаем в верхнюю мертвую точку (приходящуюся на такт сжатия) поршень первого цилиндра. При этом установочные метки на заднем защитном кожухе и приводе распределительного вала должны совпадать, а метка на маховике, наблюдаемая через лючок кожуха сцепления, расположена напротив среднего деления установочной шкалы.

Совет! Прокручивать коленчатый вал можно прокручивая вывешенное переднее колесо, и включив пятую передачу.

Ключом на «17» ослабляем натяжной ролик и снимаем ремень газораспределительного механизма;
Демонтируем в картере сцепления его нижнюю крышку, открутив ключом на «10» четыре крепящих ее болта;
Головкой на «10» откручиваем шестнадцать болтов крепящих крышку картера двигателя и снимаем ее вместе с прокладкой;
Той же головкой откручиваем болты крепящих маслоприемник к масляному насосу и ко второму коренному подшипнику, снимаем его;

По аналогии с первым способом, двумя отвертками демонтируем зубчатый шкив (так же следим за шпонкой, что бы ни потерять ее);
С помощью ключа на «10» откручиваем 6 болтов масляного насоса (крепящих его к блоку двигателя)…

…и обстучав корпус насоса, снимаем его вместе с сальником.

Дальнейший процесс замены мы рассматривали в первом варианте, ну а сам процесс сборки происходит в обратной последовательности. Не забываем поставить новую прокладку под масленый насос, предварительно помазав ее герметиком (облегчает ее установку на блок цилиндров).

Внимание! При монтаже масленого насоса необходимо убедится в том, что его направляющие штифты входят в соответствующие технологические отверстия в блоке цилиндров двигателя и в том, что при установке рабочая кромка сальника не деформировалась.

Под крышку картера так же желательно установить свежую прокладку.

Процесс замены сальника на ВАЗе

Для замены придется попотеть, так как нужная деталь скрыта за механизмом сцепления. И именно у такого знаменитого аппарата как ВАЗ 2107 данный нюанс наблюдается ярче всего. Для проведения данного мероприятия лучше попросить кого-нибудь помочь. Серьезно, справиться одному можно, но нервов вы потратите больше, чем можете себе представить. Лучше, если помощник будет иметь опыт подобных работ.

Начинаем откручивать маховик

Первым делом откручивают маховик двигателя и снимают сцепление. Задний сальник находится в корпусе, закрепленном на болтах. Их восемь штук. Открутите болты — корпус будет в руках. Сальник можно извлечь, а вместо него запрессовать в корпус новую деталь.

Размер заднего сальника коленвала довольно крупный, а форма простая, поэтому при запрессовке и выпрессовке проблем возникнуть не должно.

Замена на примере Рено Логан

На примере автомобиля «Рено Логан» посмотрим, как менять задний сальник. Первым делом снимается механизм трансмиссии или коробки передач. Автомобиль вывешивают подъемником. Далее следует снять аккумулятор. Затем откручивают болт, удерживающий кулису коробки передач. После этого выворачивают болт, удерживающий цилиндр сцепления. Затем демонтируют все болты, удерживающие КПП.

Далее снимают колеса, отворачивают гайки ШРУСа, разъединяют шаровые опоры с поворотными кулаками, сливают масло из КПП и демонтируют полуоси. Под поддон двигателя ставят подпорку и снимают верхние опоры трансмиссии, а затем и весь корпус КПП.

Да, чтобы заменить сальник нужно разобрать пол машины. Но, увы, иначе никак не справиться.

Маховик демонтирован

Снимают маховик, корзину и ведомый диск. При этом необходимо запомнить положение маховика относительно коленчатого вала. После этого выкручивают болты маховика и извлекают задний сальник коленвала «Рено Логан». Сальник меняют на новый в обратном порядке. На этом процедура полностью завершена. После удачной замены можно собирать все обратно.

Задний привод

Все вышеописанные инструкции актуальны для переднеприводных моделей авто. Что касается заднеприводных, то здесь снимают не только КПП. Первым делом нужно снять карданный вал, затем рабочий цилиндр сцепления. Далее отворачивают болты, удерживающие КПП. Также отворачивают кулису. После этого коробку можно смело снимать и менять задний сальник коленвала «Форда» или других автомобилей на заднем приводе.

Внимание! Сальники производят из материалов разной степени плотности. Это делается для того, чтобы они подбирались по типу масла

Если установить сальники для минеральных масел, а в моторе будет залита синтетика, то уплотнители могут раствориться.

Монтаж сальника (примеряем на коленвал)

Перед монтажом сальник примеряют на коленвал. Поверхности корпуса уплотнителя и коленчатый вал смазывают маслом. После установки проверяют состояние. Если утечки не наблюдается, то все получилось удачно. Также специалисты советуют менять оба сальника двигателя сразу – и задний, и передний.

Вот как осуществляется процесс замены уплотнителей коленчатого вала. На переднеприводных авто эта задача выполнима даже новичками. Что касается заднего привода с продольным расположением мотора, то процедура требует огромных затрат и времени. Цена замены сальников коленвала на СТО доступна (от двух тысяч рублей), поэтому можно доверить машину специалистам.
