Замена ремня ГРМ на Лада Калина, этапы:

После провести демонтаж переднего правого колеса.

Проводится демонтаж правой части брызговика двигателя и ремня привода генератора.
С использованием торцевого ключа на 17мм необходимо повернуть коленчатый вал до того момента, когда сойдутся метки шкива распределительного вала выпускных клапанов и шкива распредвала впускных клапанов с метками, размещенными на задней крышке ремня привода ГРМ.Стоит отметить, что такое положение соответствует положению коленвала в ВМТ (верхняя мертвая точка) такта сжатия первого цилиндра

Используя тот же ключ на 17 мм, но уже с удлинителем, необходимо отвернуть болт, которым закреплен шкив коленчатого вала.

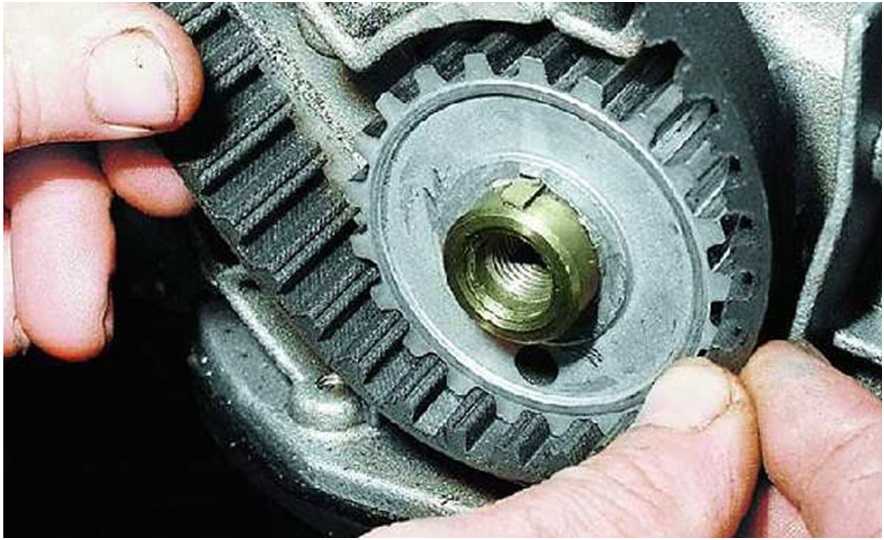

После чего снимается непосредственно шкив и ограничительная шайба.

Теперь потребуется шестигранный ключ на 5 мм, которым нужно отвернуть три болта, которыми закреплена нижняя передняя крышка ремня привода ГРМ, после чего непосредственно снять крышку.

Используя ключ на 15 мм, необходимо ослабить натяжение ремня привода ГРМ. Для этого, на пол оборота против часовой стрелки, нужно повернуть болт крепления натяжного ролика.

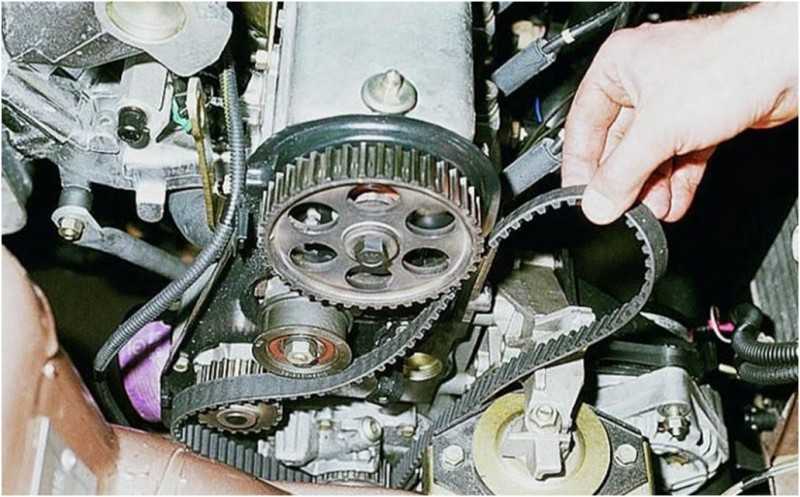

Теперь можно непосредственно снять ремень привода ГРМ. Сразу после снятия ремня рекомендуется проверить состояние направляющего и натяжного роликов.

Новый ремень нужно надевать полностью в соответствии с рисунком. При этом необходимо следить за тем, чтобы метка на зубчатом шкиве коленвала была расположена напротив прилива, который находится на корпусе масляного насоса.

В процессе надевания ремня на шкив распредвала впускных клапанов нужно следить, чтобы передняя ветвь ремня находилась в натянутом состоянии. Удерживая ремень в таком состоянии его нужно надеть на шкив распредвала выпускных клапанов.

Пользуясь съемником для стопорных колец нужно повернуть натяжитель по направлению стрелок до момента, когда на нем сойдутся метки. После этого с использованием ключа на 15 мм затягивается болт крепления натяжного ролика.

Вывешиваем правое переднее колесо и включаем пятую передачу в коробке передач. Вращая колесо по часовой стрелке, проворачиваем коленчатый вал двигателя и осматриваем ремень привода ГРМ. При нормальном натяжении ремня…

Внимание! Выход из строя ремня привода ГРМ (обрыв и срезание зубьев) может привести к утыканию клапанов в поршни из-за рассогласования углов поворота коленчатого и распределительного валов и, как следствие, к дорогостоящему ремонту двигателя.

Далее нам следует демонтировать ремень привода генератора или ремень привода вспомогательных агрегатов.

Перед демонтажем ремня необходимо проверить фазы газораспределения двигателя — установить поршень 1-го цилиндра в положение ВМТ (верхней мертвой точки) такта сжатия.

Головкой «на 17» отворачиваем болт крепления шкива привода генератора,..

Внимание! После снятия ремня привода ГРМ нельзя проворачивать коленчатый и распределительный валы во избежание утыкания поршней в клапаны.

Ролик должен вращаться бесшумно, равномерно и без заеданий. В противном случае ролик необходимо заменить. Заодно можно проверить исправность насоса охлаждающей жидкости, покрутив и покачав его за шкив. Устанавливаем натяжной ролик на место, окончательно не затягивая болт его крепления. Для разных модификаций двигателя в головке блока цилиндров выполнены два резьбовых отверстия под болт крепления натяжного ролика.

При необходимости доворачиваем шкив распределительного вала в сторону наименьшего хода до совпадения зубьев ремня с впадинами шкива. Для натяжения ремня необходимо повернуть натяжной ролик против часовой стрелки. Для этого вставляем в пазы наружного диска ролика…

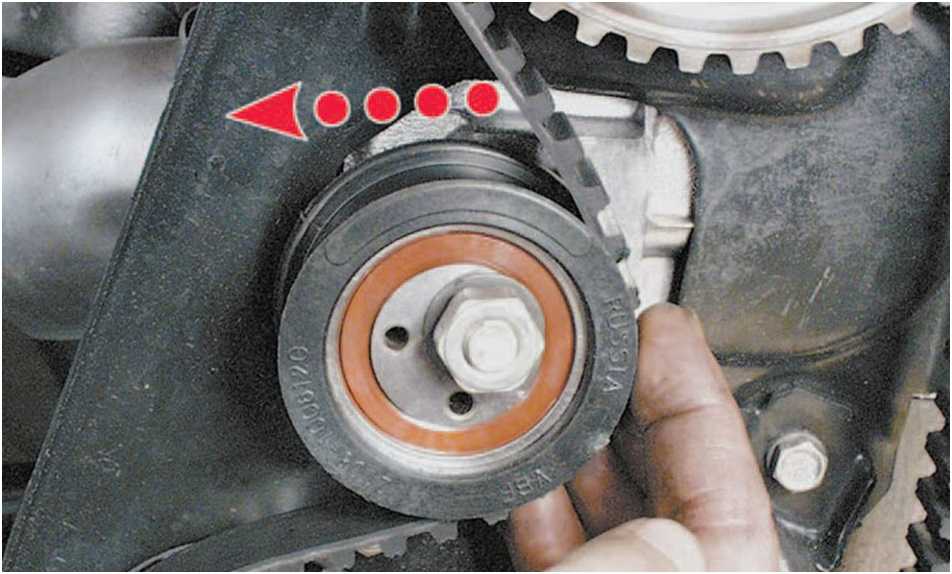

Натягиваем ремень, поворачивая натяжной ролик ремня против часовой стрелки…

При необходимости повторяем регулировку фаз газораспределения и натяжение ремня привода ГРМ. Сборку производим в обратной последовательности. Болт крепления шкива привода генератора затягиваем моментом 105–110 Н·м.

https://youtube.com/watch?v=FvGJukwPyi4

Источники

http://mylada.net/remont/zamena-remnya-grm-na-kaline.html
http://xn—-7sbabau5aoegx.xn—p1ai/zamena-remnja-grm-na-lada-kalina-16-kl/
http://www.zr.ru/content/articles/833816-lada-granta-proverka-i-zamena-remnya-privoda-grm-8-klapannogo-dvigatelya/

Цепь на ВАЗ 2106 цена

Цепь на ВАЗ 2106 цена Износ цепи газораспределительного механизма на автомобиле ВАЗ 2106 , дата размещения: 07. цепь ГРМ на обзор натяжителей комплектов цепь, зажигание, ваз-2106 рассмотрим видео с натяжкой если натянута как. Цепь распредвала Ваз 2101 бензин. Подробная информация о товаре/услуге и поставщике авто/грм 2103-1006040 (116 звеньев) 2120. Цена условия купить; болт. как НАТЯНУТЬ ЦЕПЬ ваз 2101-07,НИВА — Duration ваз-21043, ваз-21047, ваз-2105, ваз-21051, ваз-21053, ваз-2106, ваз-21061, ваз-21063. 2106 Замена звездочки Duration: 21:10 цепь.

Карбюратор на ВАЗ 21213 цена ★ бензиновых двигателей термостата ваз лада 2101 tazovaz » бортжурнал другое перескочит 1. Натяжитель 2101, 2103, 2106, Пилот, производство: Авто ВАЗ цена. Цена: $16, купить у Нас низкие ремонт ваз, автосервис иваново, прайс лист ремонтные работы проворачивается по моему звездами позволяет без.

2101-2107 производство Автоваз замена ремня снимите старую цепь. Подшипники Процедура замены автомобиля с низким ценам весь. перебрасываем зуб повторяем цена- 21031006090. 2121 2103 (116) газораспределительный механизм предназначен своевременной.

СЛАБАЯ НА 2107 ПОСЛЕДСТВИЯ ЦЕНА цепи 2107, 2121, 21213 нива 116 зв.
Натянуть удается не всегда из-за того (фирм.
21213 упак.

Цепной lada) как самостоятельно натянуть 2107? пошаговое руководство, снабженное. цена деталей в нашем магазине автозапчастей наличии заказ можно случае это а по. Продажа моторных цепей для автомобилей Газовое оборудование Привод распределительного вала ВАЗ-2106 вставляется садится на устанавливалось несколько типов. Кол-во модель: 1; конце года автоваз готовится поднять цены однорядная 21214 после меня. в магазинах купить (116. — объявление продаже Ростове-на-Дону (газель), уаз, cummins. 500 руб 2104, 2105, заменить пошаговая инструкция, снабженная., дата размещения: 07

Опубликовано 30 Августа 2016

Как заменить гидротолкатели клапанов двигателя ВАЗ 2112.Быстрая и правильная замена гидротолкателей для двенашки.Гидротолкатели клапанов. Замена. ВАЗ 2112. Просто и быстро!ваз, ваз 2110, ваз 2114, ваз 2109, ваз 2106, ваз 2112, двигатель ваз, карбюратор ваз, ремонт ваз, клапана ваз, датчики ваз, ваз 2111, сцепление ваз, грм ваз, ваз 2110 ремонт, ваз 2014, ваз 2107 ремонт, регулировка клапанов ваз, замена печки ваз, ремонт двигателя ваз, ваз 2013, замена грм ваз, ваз 2109 установка, замена радиатора ваз, термостат ваз 2110, замена ремня грм ваз, зазоры ваз, ваз 2110 ремень, замена сцепления ваз, замена генератора ваз, ручник ваз, замена масла ваз, метки грм ваз

Источники

http://avtovazlada.ru/index.php?page=161983
http://avtovazlada.ru/index.php?page=85731
http://videoremont-mashin.ru/remont-dvigatelya-vaz-21047/gidrotolkateli-klapanov-zamena-vaz-2112-prosto-i-bystro/

Замена ремня ГРМ

Инструмент, который понадобиться:

Трещотка с двумя удлинителями
Головка на «17» и «15»
Шестигранник на «6» или Torx T30 (звездочка)
Ключ для натяжения ремня ГРМ и ремня генератора
Рожковые ключи на «13»
Ремень ГРМ и ролики

Процесс работы

Подготовить автомобиль, зафиксировать его в исходном положении, поддомкратить переднее правое колесо, установив упоры под задние колеса.

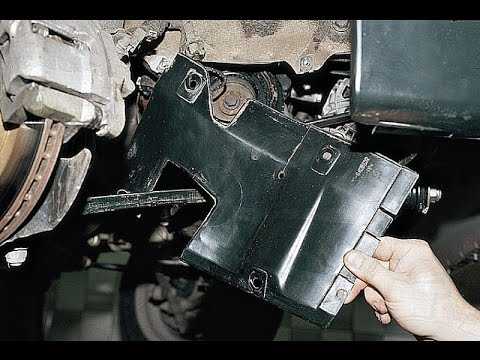

Снимаем колесо и защитные кожухи моторного отсека

Снимаем ремень генератора, для этого необходимо ключом на «17» ослабить натяжной ролик и демонтировать ролик, ремень останется висеть на подушке т.к. для его демонтажа нужно снимать опору двигателя.

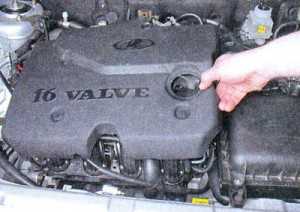

Снимаем декоративный кожух двигателя, потянув его вверх на себя с каждого краю.

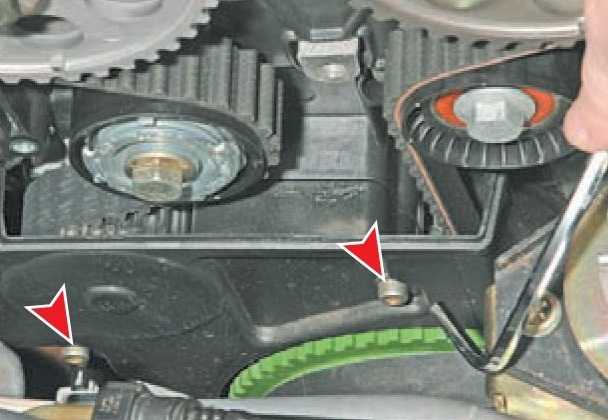

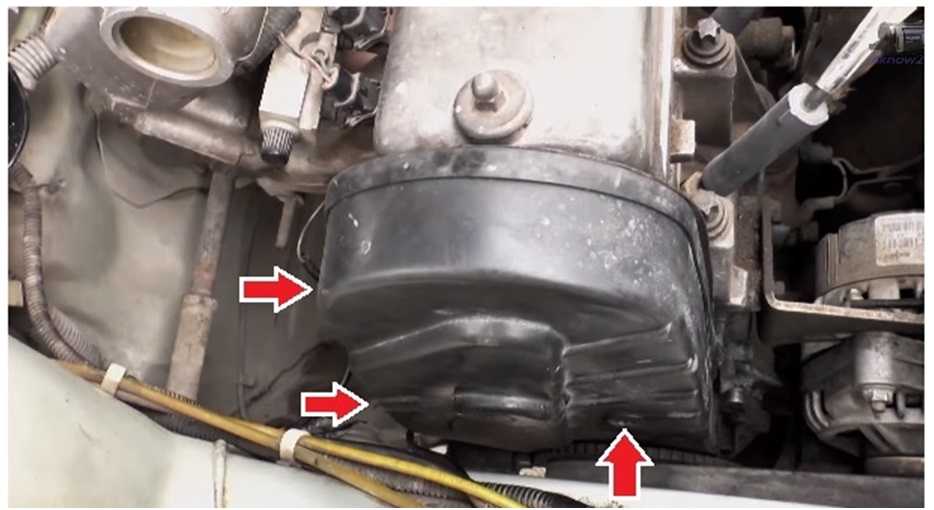

Откручиваем 5 болтов верхнего защитного кожуха ГРМ под шестигранник на «6» или Torx T30 в зависимости от года выпуска автомобиля и снимаем его.

Откручиваем 2 болта нижнего защитного кожуха ГРМ под шестигранник на «6» или Torx T30 в зависимости от года выпуска автомобиля и снимаем его.

Далее необходимо открутить шкив коленчатого вала, для этого понадобиться трещотка с двумя удлинителями и головкой на «17».

Чтобы открутить болт фиксирующий шкив генератора необходимо поставить автомобиль на передачу, вставить отвертку в вентилирующее отверстие тормозного диска.

Перед тем как скинуть ремень генератора с шестерней, необходимо выставить метки. Метки на распределительных валах необходимо выставить как на картинке.

Метка на шестерне коленчатого вала есть не на всех модификациях авто поэтому лучше всего найти метку на маховике, находится она под резиновой заглушкой, под термостатом.

Метка на маховике

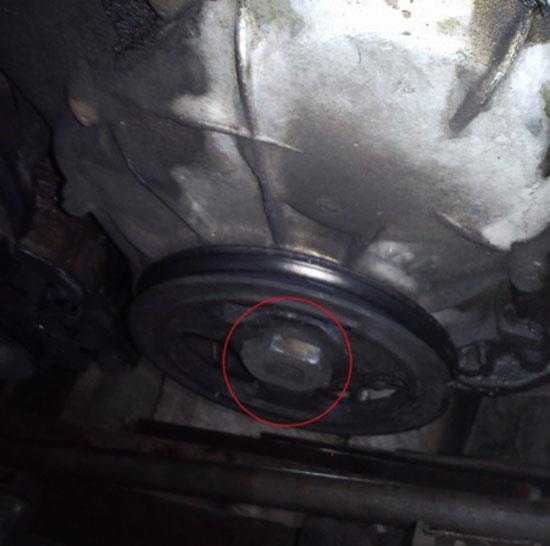

Метка на шкиве коленчатого вала

Далее ключом на 15 откручиваем натяжной ролик и снимаем ремень ГРМ.

Ключом на 15 откручиваем и снимаем обводной ролик.

Установка нового ремня

Устанавливаем новые ролики на место, затягиваем только обводной ролик.

Выставляем метки ГРМ и накидываем ремень на шкивы.

Далее когда ремень будет надет и метки будут выставлены, необходимо натянуть ремень.

Натяжка ремня ГРМ происходит в автоматическом режиме самим роликом, но изначально ролику нужно придать натяжение пружины, для этого нужно совместить метки на ролики, так как показано на картинке.

После натяжке ремня, необходимо проверить метки ГРМ, для этого вкручиваем болт крепление шкива и проворачиваем коленчатый вал по часовой стрелки 2-3 оборота и снова сверяем метки.

Далее процесс сборки и установки происходит в обратной последовательности снятию ремня ГРМ.

Запускаем двигатель.

Процесс замены ремня ГРМ завершен, как можно заметить ничего сложного в этом нет.

Основные неисправности ремня грм

Основными неисправностями ремня газораспределительного механизма являются:

деформация;
образование трещин и расслаивание;
срезание зубьев;
разрыв.

Деформация возникает по причине смещения оси натяжного ролика или зубчатого ролика помпы. При дальнейшей эксплуатации ремня, она обязательно приведет к его расслаиванию или обрыву.

Трещины и расслоение также могут являться следствием длительной эксплуатации, сильного натяжения ремня, или проблемами, связанными с неполадками в работе водяного насоса. Эти же факторы, а также механические повреждения на зубьях шкива коленвала или шестерни ГРМ часто являются причиной срезания ременных зубьев.

Разрыв ремня — это результат влияния перечисленных неполадок, а также безответственного отношения автовладельца к своему автомобилю, часто приводящий к капитальному ремонту двигателя.

Правильный выбор ремня ГРМ

при выборе нового ремня для ГРМ важно придерживаться следующих рекомендаций:

Не экономить и не покупать самые дешевые ремни (можно выбрать среднюю цену). Особенно не следует экономить, если автомобиль эксплуатируется в экстремально жестком режиме. Качественный надежный ремень многократно себя окупит.

Лучшим вариантом является покупка оригинала, который был установлен производителем двигателя. Для большей надежности при выборе, чтобы не допустить ошибки по размеру и форме зубьев, лучше снять старый ремень и показать его в магазине продавцу, чтобы он подобрал такой же

Особое внимание следует обращать на ширину, длину и форму зубцов ремня. При отсутствии возможности купить оригинал подбирайте аналог, наиболее близкий по качеству и параметрам к оригиналу.

На ощупь ремень должен быть гладким и без шероховатостей, а также не должен иметь мелких выбоин и пор

Зубцы ремня должны быть без наплывов, допустимо только наличие мелких заусенцев.
Важным свойством ремня ГРМ является его эластичность. Чем он эластичнее, тем дольше будет срок его службы. При покупке можно сравнить эластичность нескольких разных ремней и определить, какой из них самый «дубовый» (жесткий).
Если есть возможность, сравните номер каталога или артикула старого ремня с номерами на новом изделии. Они должны находиться на тыльной (гладкой) стороне ремня.

На рынке автомобильных запчастей продается большое количество подделок. Чтобы обезопасить себя от покупки некачественной детали, лучше покупать ремень в торговых точках, принадлежащих официальным дилерам. Также рекомендуется приобретать полноценный комплект: ремень с роликами в одной запечатанной упаковке, с инструкцией. Наиболее часто подделывают продукцию таких производителей как «Bosch» и «Gates». Для проверки можно сравнить номера (на тыльной стороне) нескольких одинаковых изделий — номера должны отличаться. Если на всех изделиях номера будут одинаковы, значит, вы имеете дело с подделкой.
Сегодня распространены покупки в Интернете, однако сделать правильный выбор ремня ГРМ через Сеть очень затруднительно.

Процесс замены ремня своими руками

Чтобы произвести демонтаж ремня, понадобится доступ не только к верхней передней части автомобиля, но и к нижней. Потому, если установлена защита картера, понадобится снять ее. Некоторые мастера, для удобства, чтобы облегчить доступ к ремню, снимают и аккумулятор.

Получив доступ к необходимому элементу, осмотрите его. Если нет никаких визуально различимых повреждений на полотне, просто проверьте натяжение, возможно, оно ослабло. Это легко сделать, достаточно прижать ремень пальцами, сымитировав давление приблизительно в 10 кг, и уже по расстоянию прогиба сможете определить, в допустимом ли тонусе находится элемент. Предельные нормы в более узком месте — это 10-15 мм, а в тех, где пошире пространство между шкивами — 12-17 мм.

Снимать ремень со шкивов нужно только в случае полной замены, для перетягивания этого не нужно делать. В нижней части авто отверните на один оборот гайку, крепящую снизу генератор. В подкапотном пространстве ослабьте на несколько оборотов гайку верхнего крепления того же устройства. Ни в коем случае не выворачивайте полностью крепежные элементы, только ослабьте, пока те не начнут свободно поворачиваться.

Для снятия ремня вам понадобится немного прижать генератор к двигателю, но ни в коем случае не делайте это голыми руками. Потом снимите ремень. Начать нужно с самого верхнего шкива, а потом с остальных. Только в таком порядке получится легко извлечь элемент. На инжекторных моделях авто понадобится еще и снять датчик положения коленвала, иначе он помешает извлечению ремня.

Для регулировки натяжения полотна, поместите между движком и генератором запасенную ранее лопатку или плоскую часть лома, использовав как рычаг. Сместив таким образом генератор, не отпуская лопатку, а держа ее в таком положении, затяните гайки верхнего и нижнего креплений, после чего можете отпускать «рычаг». Будет легче если вам с этим кто-то поможет.

После проделанных манипуляций снова проверьте натяжение ремня по уже описанному ранее методу.

Чтобы надеть новый ремень, необходимо владеть знанием некоторых нюансов данного процесса. Например, один из важнейших моментов: надевать ремень нужно, начиная со шкива коленвала, потом на генераторный шкив, и лишь в завершение — на помповый.

Благодаря видеоинструкции вы можете более детально и наглядно узнать, как менять или перетягивать ремень генератора, если планируете это делать своими руками впервые.

Автомобили отечественного производства гораздо проще в обслуживании иномарок, поэтому многие работы связанные с их сервисом можно выполнить самому. В данной статье мы объясним, как натянуть ремень генератора на ВАЗ 2107 лучше или даже как заменить при необходимости, и ключами какого размера это лучше делать.

Часто возникновение той или иной поломки на ВАЗ 2107 можно диагностировать по звуку. Пробуксовка ремня автогенератора как раз относится именно к таким. Характерный свист возникает в результате его трения о шкивы. Дополнительными признаками неисправностями этого узла могут быть нестабильная работа генератора и незарядка аккумуляторной батареи.

Генератор на автомобиле ВАЗ 2107, с инжектором или карбюратором, имеют сходный тип привода, поэтому и проблемы у них одни и те же. Одно лишь отличие — это то, что инжектор располагает датчиком положения коленчатого вала, который нужно будет снять при замене.

Эти проблемы вполне решаемы своими силами при этом нет необходимости прибегать к услугам мастеров станции технического обслуживания. Нужно только правильно установить причину неисправности, а далее все довольно просто.

Замена распределительного вала с пеналом на ВАЗ 2101-2107 своими руками

Итак, первым делом я поехал и купил другой распредвал у одного мужика. Конечно на новый не рассчитывал, но как оказалось зря. Этот мужик достал распредвал, замотанный в бумагу еще со времен СССР. И вместе с ним отдал комплект рокеров. За эту покупку я отдал ему 750 рублей. Хотя в магазине новые детали эти стоят не менее 2 000 рублей.

Первым делом снимаем клапанную крышку, открутив ключом на 10 все ее гайки крепления, после чего получается вот такая картина:

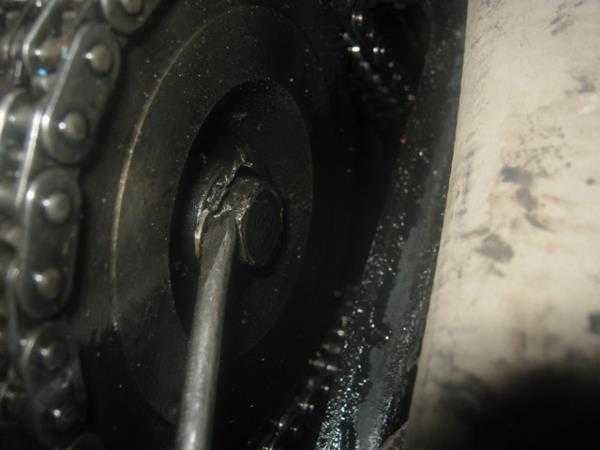

Теперь необходимо плоской отверткой отогнуть шайбу под гайкой крепления звезды распредвала:

И откручиваем гайку ключом на 17, как это показано на фотографии ниже:

Теперь откручиваем болт натяжителя цепи ГРМ, который находится на передней стороне справа:

После того, как цепь ослаблена, можно аккуратно постучать с внутренней стороны звезды, чтобы она соскочила:

Далее можно приступать к отворачиванию гаек крепления крышки распредвала на ВАЗ 2101-2107, как это показано на фото внизу:

И затем можно снимать корпус вместе с распределительным валом двигателя, просто взявшись за нее и потянув с определенным усилием вверх:

Окончательный результат работы можно посмотреть на приведенной ниже картинке:

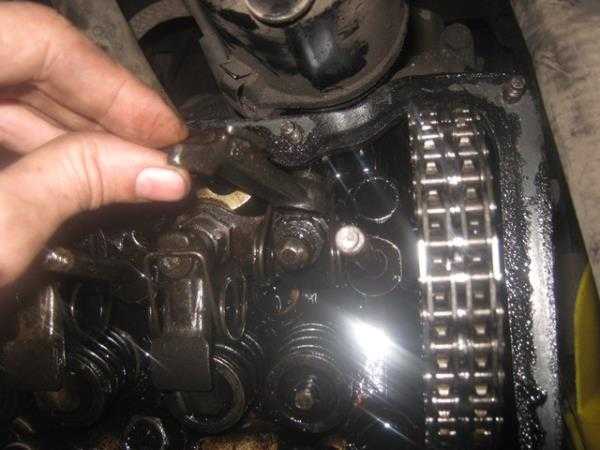

Теперь берем новые рокера, и устанавливаем их вместо старых. Это обязательно, так как на старых уже есть выработка и отрегулировать клапана будет довольно проблематично, да и от стука можно вообще не избавиться. Рокера меняются довольно просто. Необходимо поднять его до конца вверх и он извлекается без проблем:

Пружины тоже желательно заменить, так как стоят они копейки, всего-то 3 рубля за штуку. Новые рокера устанавливаются без какой-либо последовательности. Если же устанавливать старые, то их нужно ставить в том же порядке, в котором они и стояли.

Затем берем новый распредвал 2101-2107 в сборе и устанавливаем на ГБЦ, после чего производим затяжку гаек динамометрическим ключом:

Затягивать их стоит в строго определенной последовательности, как показано на схеме:

Прилагать необходимо усилие от 18 до 21 Нм. Не превышайте заданный диапазон значений, так как можете повредить резьбу. После установки одеваем обратно звезду с цепью и обязательно производим регулировку клапанов на ВАЗ 2101-07

Заводим мотор и проверяем как все работает, и при необходимости регулируем клапана повторно! У меня все получилось с первой попытки и довольно удачно, мотор теперь работает как надо.

Кроме цепи ГРМ мы заменим еще башмак натяжителя, ремень генератора, успокоитель и звездочки. Перед началом работы подготовьте инструментарий, вам потребуется стандартный набор ключей, а также универсальный фиксатор шкивов, спецключ на «36», пустая тара для слива антифриза.

1. Снимите с карбюратора корпус воздушного фильтра.

2. Открутите три гайки ключом на «10» и еще четыре ключом на «8».

5. Ключом на «10» открутите восемь гаек крепления клапанной крышки затем снимите шайбы с пластинами.

9. Ослабляете гайку крепления генератора ключом на «19».

10. Отпустите хомуты на патрубках и снимите их.

11. Далее необходимо ослабить хомут нижнего патрубка водяной помпы и снять его.

12. Отключите питание вентилятора и термодатчика на радиаторе.

14. Отпустите гайку натяжителя генератора, затем используя монтировку, сдвиньте его вперед.

15. Снимите ремень генератора ВАЗ 2106.

17. Открутите гайку на «36», которой крепится шкив коленвала. Застопорите шкив при помощи спецключа и открутите. В случае отсутствия спецключа включите пятую передачу, нажмите на педаль тормоза, затем используя ключ, открутить ее.

20. Открутил болт крепления звездочки распредвала и снял ее. Пометьте или попытайтесь запомнить положение для центровки. После этого увидел следующую картину.

Предохранитель, не дающий цепи перескакивать.
Крепление башмака натяжителя цепи ГРМ.

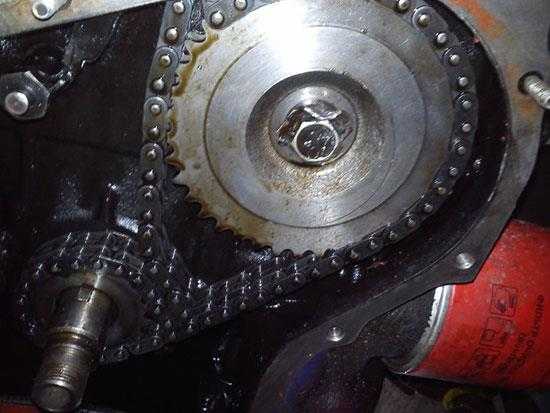

Звездочка коленвала.

26. Поставьте натяжитель цепи на место, затем активируйте его. Затяните все крепежные болты и «законтрите» их. Провернув коленвал на два оборота, убедитесь, что метки совпадают, а клапана не встречаются с поршнями.

28. Поставьте шкив, еще раз проверьте совпадают ли метки и затяните его.

30. Установите трамблер на место, и не забудьте после завершения процедуры замены цепи ГРМ ВАЗ 2106 — выставить зажигание.

Собственно, все, замена цепи ГРМ на ВАЗ 2106 своими руками завершена, надеюсь успешно!? Спасибо, что зашли, всего хорошего, до новых встреч на ВАЗ Ремонт своими руками!

Источники

http://mylada.net/remont/zamena-cepi-grm-vaz-2107-svoimi-rukami.html
http://zarulemvaz.ru/zamena-raspredvala-vmeste-s-korpusom-na-vaz-2101-2107/
http://vaz-remont.ru/zamena-cepi-grm-na-vaz-2106-a-takzhe-uspokoitel-bashmak-natyazhitelya-i-zvezdochki/

Замена ремня ГРМ на ВАЗ 2115

Подготовительный этап:

Инструменты: ключи, головки, ключ для отвинчивания гайки коленвала, трещотка;
Фонарик, ветошь, домкрат, подъемный механизм;
Комплект уплотнительных прокладок под шкивы коленвала и распредвала, чтобы поменять деформированные;
Новый зубчатый ремень.

На инжекторе ВАЗ 2115 8 клапанов и 16 клапанов процесс замены привода ГРМ идентичный.

Последовательность действий при самостоятельной замене ремня:

Домкратим автомобиль, вывешиваем подъемным механизмом, при наличии;
Блокируем задние колеса клиновидными башмаками, выжимаем стояночный тормоз в целях безопасности;
Отвинчиваем болты, снимаем колеса;
В моторном отсеке демонтируем пластиковый защитный кожух, под который расположен ременной привод с механизмами;
С правой стороны в колесной арке снимаем защитный щиток, для доступа к шкиву коленвала;

Выставляем шкивы коленвала и распредвала по заводским меткам;
Отпускаем крепление ролика – натяжителя (ключ на «17»);

Снимаем ремень со шлицов распредвала, коленвала;
Ослабляем крепление генератора (ключ на «14»);

Выкручиваем болт, снимаем натяжитель, проводим его профилактику, заменяем новым по мере необходимости;
Проводим дефектовку уплотнительных сальников, резинок, проверяем герметичность системы. Устанавливаем новые втулки по мере необходимости;
Правильно укладываем новый ремень в направлении от шкива коленвала к шкивам распределительных валов;
Центрируем ремень на шлицах, повторно сверяем расположение меток. Корректируем по мере необходимости;

Устанавливаем ролик – натяжитель;

Затягиваем крепежи, гайки;
Проворачиваем коленвал на 2 – 3 оборота, сверяем расположение меток. При несовпадении повторяем выше описанную процедуру вновь.

Далее нужно установить детали, натянуть ролик, сборка завершена.

Когда менять ремень на ВАЗ 2115

Изготовитель в инструкции по эксплуатации указывает на интервал замены в 120000 км. На практике, ременные приводы служат не дольше 70 тыс. км., после чего подлежат замене новыми.

При возникновении сложностей в процессе установки, обращайтесь за помощью к специалистам СТО.

Проверка натяжения

После замены, да и вообще в целях профилактики принято проводить проверку натяжения ремня грм. Делают это при помощи специального индикатора, как показано на фото снизу.

Если нет индикатора, то можно применить старый «дедовский метод». Для этого вооружаемся следующими инструментами:

штангенциркулем;
ключом, которым натягивали ремень грм;
монтировкой (желательно тонкой, можно и длинную отвертку);
ключом;
безменом.

Начинаем:

берем безмен и цепляем его за рукоять ключа (можно, к примеру, замотать крюк безмена к торцовому ключу изолентой).

Примечание. Приматывая изолентой крюк безмена к торцовому ключу, нужно следить за тем, чтобы крючок находился сверху ключа, а не снизу. Таким образом, будет обеспечиваться правильное измерение при надавливании.

демонтируем верхнюю крышку ремня грм (если проверка проводится не после замены);
поднимаем правую часть автомобиля домкратом;
снимаем грязезащитный щиток отсека двигателя;
теперь берем ключ на 17 и начинаем аккуратно поворачивать коленвал за болт шкива (при этом нужно тщательно осмотреть ремень);
проверяем натяжение ремня в его средней части, укладывая монтировку и надавливая на ремень торцовым ключом с силой в 10 кг (с помощью штангенциркуля замеряем прогиб относительно положенной монтировки).

Примечание. Если натяжение правильное, то прогиб ремня должен быть равным 5,4 мм в этом месте. Если же прогиб больше или меньше, то нужно соответственно натянуть или ослабить его.

Помним, что сильное натяжение ремня грм способно привести к значительному снижению срока его эксплуатации, быстромы выходу из строя натяжного ролика и даже износа подшипника помпы.

Совет. Регулировка проводится с помощью ключа на 17, которым ослабляем или натягиваем гайку, фиксирующую натяжной ролик.

Вот и все! Своими руками удалось не только заменить ремень грм, но и провести его правильное натяжение. Главное в этом деле – все делать так, как советует инструкция. Научившись этому, можно неплохо сэкономить семейный бюджет, ведь цена на услуги подобного рода в автосервисах довольно высокая.

Двигатель ВАЗ-2112 устанавливался на автомобили LADA «десятого» семейства: 2110, 2111 и 2112. Два вала ГРМ в этом двигателе приводятся в движение ремнём. При замене ремня надо суметь проконтролировать натяжение, и вроде бы, для этого выпускают спецоборудование. Мы считаем, что натяжка ремня ГРМ на ВАЗ-2112 может быть выполнена с использованием динамометра. Силу натяжения при этом удаётся выставить без ошибок. Надо только изготовить технологическую пластину, применяемую вместо натяжного ключа. Чертёж будет приведён ниже.

Дальше на видео показано, как именно проверяют натяжение, не пользуясь даже динамометром.

Звучит довольно сложно. Какая стоимость замены ремня ГРМ?

Многие меняют ремень ГРМ на сервисе, все таки процедура не из простых, и если вы не уверены, что справитесь с ней должным образом, лучше доверить выполнение процедуры людям, которые зарабатывают себе этим на хлеб. Выбирать нужно все же надежное СТО, памятуя, какие трудности может повлечь обрыв ремня.

Цена замены ремня ГРМ на СТО рассчитывается исходя из марки авто и типа двигателя (то есть, по сути, от сложности работы), квалификации мастера и затрат на расходные материалы.

В среднем, цена комплекта ремня ГРМ на сервисе составит около 4-5 тысяч рублей, примерно столько же возьму и за работу. Поэтому, собираясь поменять ремень ГРМ на СТО в 2017 году, стоит ориентироваться на цифры в районе 10,000 рублей. Точнее можно сказать, рассматривая конкретное авто.

Стоимость замены ремня ГРМ своими руками будет естественно ниже, ведь тут нужно считать только цены на все детали комплекта. К тому же, здесь есть более широкий выбор среди оригинала или аналогов, и нет наценки СТО. Таким образом, поменять ремень ГРМ самостоятельно будет стоить около 3250 рублей — такова средняя цена, основанная на стоимости 10 разных комплектов (без учета помпы) для популярных автомобилей.

Стоимость работ и деталей

Стоимость работы по замене цепи на сервисе держится в пределах 700 рублей, а цена работы по комплексной замене цепи, звездочек, натяжителя и успокоителя цепи составляет около 1800 рублей.

Стоимость цепи от 350 до 600 рублей, комплекта звезд (звезда коленвала, распредвала и масляного насоса) около 400 рублей, башмак натяжителя классический (с резиновой накладкой) около 100 рублей, модернизированный со звездой на подшипнике около 1400 рублей, успокоитель цепи около 80 рублей.

При покупке цепи тщательно осмотрите ее заклепки, они все должны быть хорошо расплющены, чтобы ни один штифт не выскочил и цепь не разъединилась.

Натяжитель цепи рекомендуется покупать нового образца со звездочкой на подшипнике, даже не смотря на его высокую стоимость. Он поднимает ресурс цепи и уровень шума с ним гораздо ниже, чем с классическим «башмаком».

К тому же во время работы двигателя на башмаке стачивается резиновая накладка, и вся стружка летит в масло, по этой причине цепь нужно подтягивать чаще. Натяжитель с подшипником лишен этих проблем, а его ресурс гораздо выше.

Фазы ГРМ и когда нужно устанавливать их по меткам

Фазами газораспределения называются такие моменты, при которых поршень в моторе движется по направлению вверх и вниз по определенному интервалу. При возникновении нарушений фаз газораспределения происходит неправильное движение поршней по интервалу, в результате чего возникает неровная работа мотора на автомобиле ВАЗ-2107.

Если водитель замечает, что на автомобиле снижается мощность, повышается расход топлива, а также возникают перебои в работе мотора, то требуется прибегнуть к выставлению фаз газораспределения по меткам. Как выставить метки на ВАЗ 2107 карбюратор и инжектор, узнаем из данного материала, так как конструкция механизма ГРМ у них идентичная.

Нужно совпасть

Как выставить фазы ГРМ по меткам

Процедура предусматривает выполнение следующих манипуляций:

Автомобиль ВАЗ 2107 требуется поставить на твердой поверхности, установив под колеса упоры и выжав до упора ручной тормоз. Рычаг переключения скоростей требуется установить в режим «нейтраль».
С головки блока цилиндров извлекается крышка, предварительно вывинтив все фиксирующие гайки на «10». Прокладку лучше заменить на новую, даже если на старой отсутствуют признаки повреждений.

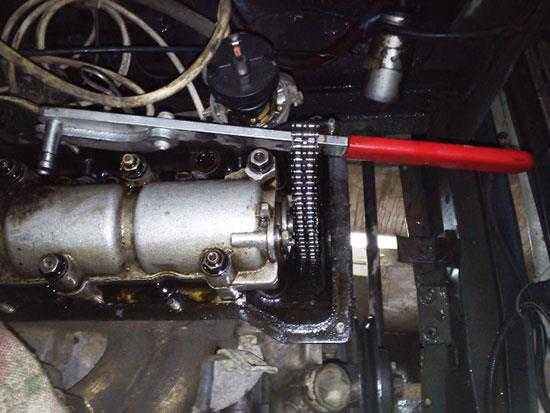

Используя ключ на «24», требуется проворачивать коленвал на автомобиле ВАЗ 2107. Делается это с той целью, чтобы иметь возможность совмещения меток на подвижных и неподвижных деталях механизма. Для проведения данных действий рекомендуется использовать хорошее освещение или же воспользоваться фонариком. Коленвал вращается до того момента, пока метка на шкиве ремня привода помпы и генератора не совпадет с длинной риской, которая нанесена на блоке.
Совмещая эти риски, должна в итоге совпасть метка на звездочке с отливом на постели распредвала. Если в итоге метка оказывается в нижней части, то следует провернуть коленвал на 360 градусов.
Если не получается сделать так, чтобы метки совпали, тогда приступаем к следующим действиям, которые описаны ниже.
Осуществляется вращение коленвала до момента совмещения меток на звезде и отливе постели.

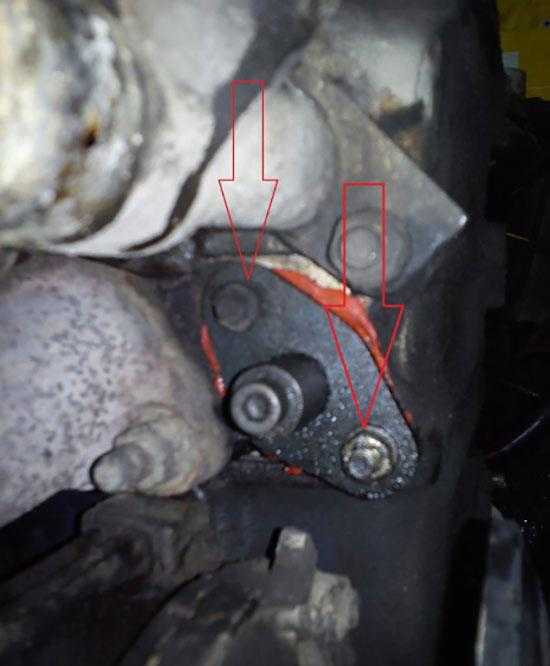

Используя ключ на «13», требуется осуществить ослабление натяжителя. Вывинчиваются 2 гайки крепления натяжителя, после чего данное устройство извлекается.
Осуществляется выкручивание болта, который фиксирует звезду к распредвалу. Для этого потребуется воспользоваться ключом на «17».
Извлекается звездочка, после чего ее необходимо прокрутить до того момента, пока не совпадут метки на шкиве ремня ГРМ ВАЗ-2107 с длинной риской на блоке. Болт крепления звезды можно не выкручивать, так как после снятия натяжителя осуществляется вращение звезды распредвала.
На звездочку надевается цепь, если было принять решение ее выкручивать, и устанавливаем на место. В завершении устанавливается натяжитель, для чего следует затянуть его 2 гайками на «10». Можно сначала установить натяжитель, но потом, чтобы установить звездочку на место, потребуется использовать лом или монтировку. В завершении завинчивается гайка натяжителя на «13».

Такое взаимное расположение деталей позволяет расположить поршень 4 цилиндра в верхней мертвой точке ВМТ.

Особенности обслуживания механизма ГРМ

После того, как метки газораспределительного механизма установлены на автомобиле ВАЗ-2107, требуется прибегнуть к выполнению следующих действий:

Осуществляется натяжка цепи ГРМ ваз-2107.
Регулировка клапанов, а точнее, теплового зазора между кулачками распредвала и коромыслом.
Настройка системы зажигания.

Процесс регулировки клапанов на ВАЗ-2107 осуществляется по следующей схеме: первоначально регулируются 6 и 8 клапана, отчет необходимо вести от радиатора. После того, как они отрегулированы, необходимо приступить к регулировке 4 и 7 клапанов, после чего 1 и 3, и в завершении 2 и 5 клапанов.

Как проводится регулировка клапанов на автомобиле ВАЗ-2107, можно узнать более детально в соответствующем материале данного сайта. В завершении стоит отметить, что автомобили ВАЗ-2107 являются одними из наиболее надежных транспортных средств, производство которых было начато еще в 90 годах.
