Операции по ремонту и ревизии генератора Лада Ларгус

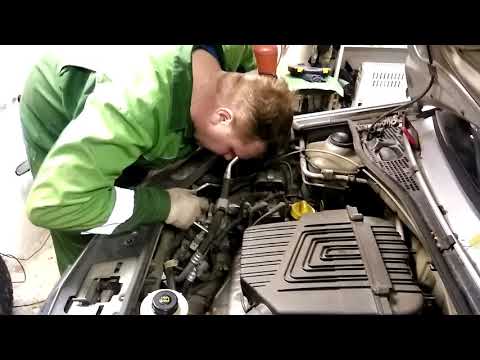

1. Снимите генератор с автомобиля — см «Снятие и установка генератора с автомобиля Лада Ларгус»

2. Удерживая вал генератора от проворачивания, отверните гайку крепления шкива.

3. Снимите с вала генератора шкив и дистанционное кольцо.Шкив генератора зафиксирован от проворачивания на валу ротора только за счет трения после затяжки гайки его крепления требуемым моментом. Шпонки в соединении нет. 4. Выверните винт крепления задней крышки.

5. Отверните две гайки.

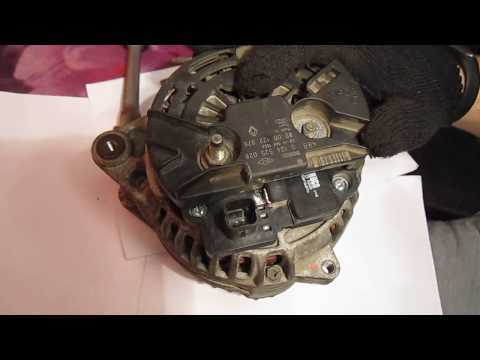

6. …и снимите защитную крышку генератора

7. Выверните три винта крепления…

8. …и снимите регулятор напряжения.

9. Проверьте легкость перемещения щеток в щеткодержателе и их выступание. Если выступание А щеток из щеткодержателя менее 5 мм, замените регулятор напряжения в сборе со щеткодержателем.

10. Проверьте омметром (тестером) сопротивление обмотки ротора, подсоединив его к контактным кольцам. Если омметр покажет бесконечность, значит, в обмотках обрыв и ротор нужно заменить.

11. Пометьте например, маркером взаимное расположение крышек генератора, чтобы при обратной сборке обеспечить соосность отверстий в лапах для крепления  генератора

12. Выверните четыре стяжных болта.

13. Вставьте отвертку между крышками, раздвиньте их…

14. …и снимите крышку со стороны привода привода вместе с ротором.

15. Выпрессуйте ротор из подшипника крышки.

16. Для замены подшипника крышки со стороны привода выверните четыре винта крепления прижимной пластины

17. …и снимите пластину.

18. Выпрессуйте подшипники из крышки.

19. Запрессуйте оправкой подходящего диаметра новый подшипник в крышку, прикладывая усилие к наружному кольцу.

20. Проверьте легкость вращения подшипника со стороны контактных колец. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или обнаружены потеки смазки, подшипник следует заменить. Для этого…21.. ..спрессуйте подшипник с вала ротора.

22. Напрессуйте новый подшипник на вал ротора до упора в буртик вала, прикладывая усилие только к внутреннему кольцу подшипника через оправку подходящего диаметра.

23. Проверьте отсутствие замыкания обмотки ротора на корпус, подсоединяя выводы тестера поочередно к каждому контактному кольцу и сердечнику ротора. Тестер должен показывать бесконечность.

Выпрямительный блок, обмотка статора и задняя крышка представляют собой единый узел и дальнейшей разборке в гаражных условиях не подлежат, поскольку выводы обмотки статора соединены с выводами выпрямительного блока контактной сваркой.24. Соберите генератор Лада Ларгус в порядке, обратном разборке.
