Снятие и установка заднего моста на автомобиле ваз 2106

Из чего состоит задний мост

Конструкция заднего моста «семёрки» включает довольно большое количество элементов, в числе которых:

Крепёжные болты тормозного барабана.
Направляющие штифты.
Маслоотражатель подшипника полуоси.
Тормозной барабан.
Кольцо барабана.
Цилиндр заднего тормоза.
Штуцер для прокачки тормозов.
Подшипник полуоси.
Запорное кольцо подшипника.
Фланец балки моста.
Сальник.
Опорная чашка пружины.
Балка моста.
Кронштейн подвески.
Направляющая полуоси.
Гайка подшипника дифференциала.
Подшипник дифференциала.
Крышка подшипника дифференциала.
Сапун.
Сателлит.
Ведомая шестерня главной передачи.
Левая полуось.
Шестерня полуоси.
Картер редуктора.
Регулировочное кольцо ведущей шестерни.
Распорная втулка.
Подшипник ведущей шестерни.
Сальник.
Грязеотражатель.
Фланец-вилка карданного шарнира.
Гайка.
Маслоотражатель.
Ведущая шестерня главной передачи.
Ось сателлитов.
Опорная шайба шестерни полуоси.
Коробка дифференциала.
Правая полуось.
Кронштейны полуоси.
Упорная пластина подшипника полуоси.
Щит заднего тормоза.
Колодка заднего тормоза.
Фрикционная накладка.
Фланец полуоси.
Стопорная пластина.
Крепёжные болты крышки подшипника.

Задний мост состоит из компонентов полуосей, редуктора и главной передачи

Корпус

Все рабочие механизмы заднего моста размещены в балке, а также в картере редуктора. Балка выполнена из двух кожухов, соединённых продольной сваркой. Подшипники и сальники полуосей расположены во фланцах на концах балки. К корпусу балки, помимо этого, приварены крепёжные элементы подвески. Посредине балка расширена и имеет проём, в котором закреплён картер редуктора. В верхней её части установлен сапун, через который поддерживается связь полости моста с атмосферой, благодаря чему давление в полости не поднимается выше допустимого и внутрь детали не попадает грязь.

Все рабочие механизмы, участвующие в передаче крутящего момента, размещены в балке моста и картере редуктора

Редуктор

Главная передача состоит из ведущей и ведомой шестерён, имеющих гипоидное зацепление, т. е. оси шестерён не пересекаются, а перекрещиваются. Благодаря специфической форме зубьев обеспечивается одновременное зацепление сразу нескольких из них и, как следствие, снижается нагрузка на зубцы и увеличивается их долговечность. Двухсателлитный конический дифференциал, кроме расположенных на общей оси сателлитов, включает коробку и две шестерни, при этом сателлиты пребывают в постоянном зацеплении с шестернями.

Редуктор заднего моста ВАЗ 2107 содержит дифференциал и главную передачу

Полуоси

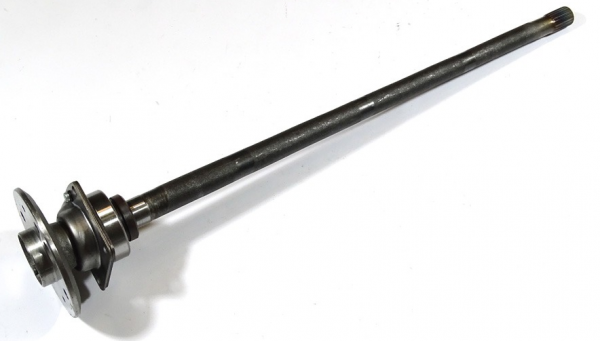

«Семёрка» оснащена так называемыми полуразгруженными полуосями заднего моста, которые принимают на себя изгибающие усилия как в горизонтальной, так и в вертикальной плоскости. Полуось, по сути, — это вал, изготовленный из стали марки 40Х, на внутреннем конце которого находятся шлицы, на внешнем — фланец. Внутренний конец полуоси связан с шестернёй дифференциала, внешний расположен во фланце балки, к которому крепятся тормозной барабан и колесо. Удерживаться на месте полуоси позволяет упорная пластина подшипника, которая также закреплена на балке.

ВАЗ 2107 оснащён полуразгруженными полуосями заднего моста, которые принимают на себя изгибающие усилия как в горизонтальной, так и в вертикальной плоскости

Насколько часто нужно менять колодки

Необходимость замены этой детали на ВАЗ 2107 зависит от большого количества факторов, среди которых:

регулярность технического обслуживания;
общее состояние тормозных механизмов и системы в целом;
стиль вождения;
производитель и пр.

Этих критериев вполне достаточно. В дополнение к этому узнать о необходимости замены колодок можно по поведению тормозной системы. К примеру, если во время остановки наблюдаются посторонние звуки — скрежет, скрип и так далее. Для того чтобы притормозить, требуется значительное усилие? Самое время позаботиться о покупке новых колодок.

Если на машине установлена некачественные детали — износ будет достаточно быстрым. Колодки от Ferodo, Nippon, ATE — признанное качество и длительность службы.

Используя надежную продукцию, замена данной детали будет требоваться раз в 25 тысяч км.

Важно заметить, что производить монтаж правой или левой колодки по отдельности строго запрещено. Данные работы выполняются в паре на каждой оси.

Функции и принцип действия

Редуктор заднего моста (РЗМ) является частью трансмиссии автомобиля. Этот агрегат изменяет направление и увеличивает значение крутящего момента, который передаётся от карданного вала полуосям ведущих колёс. Двигатель вращается с большой скоростью (от 500 до 5 тыс. оборотов в минуту), и задача всех элементов трансмиссии — преобразовать направление и угловую скорость вращательного движения мотора и обеспечить эффективную работу ведущих колёс.

Редуктор предназначен для усиления крутящего момента, передаваемого от карданного вала полуосям ведущих колёс

Технические характеристики редуктора

Редуктор ВАЗ 2103 подойдёт для любой «классической» модели ВАЗ, но работа двигателя после установки «неродного» редуктора может измениться. Это связано с особенностями конструкции такого редуктора.

Передаточное число

Для каждого из типов РЗМ, устанавливаемых на ВАЗ 2101–2107, характерно своё передаточное число. Чем меньше значение этого показателя, тем более «скоростным» является редуктор. Например, передаточное число «копеечного» РЗМ равно 4,3, на «двойку» устанавливают редуктор с передаточным числом 4,44, т. е. ВАЗ 2102 является более тихоходным автомобилем по сравнению с ВАЗ 2101. Редуктор ВАЗ 2103 имеет передаточное число 4,1, т. е. скоростные показатели этой модели выше, чем у «копейки» и «двойки». Самым быстрым из РЗМ «классики» является агрегат для ВАЗ 2106: его передаточное число равно 3,9.

Количество зубьев

Передаточное число РЗМ связано с количеством зубьев на шестернях главной пары. На «троечном» РЗМ ведущий вал имеет 10 зубьев, ведомый — 41. Передаточное число рассчитывается делением второго показателя на первый, т. е. 41/10=4,1.

Количество зубьев можно определить по маркировке редуктора. Например, в надписи «ВАЗ 2103 1041 4537»:

ВАЗ 2103 — тип редуктора;
10 и 41 — число зубьев ведущего и ведомого валов соответственно;
4537 — номер комплекта шестерён главной передачи.

Последствия установки нештатного редуктора

Следует знать, что установка более «быстрого» РЗМ не означает, автоматического увеличения скорости автомобиля. Например, если на ВАЗ 2103 вместо «родного» редуктора с передаточным числом 4,1 использовать агрегат ВАЗ 2106 с передаточным числом 3,9, то автомобиль станет на 5% «скоростнее» и на те же 5% «слабее». Это означает что:

эффективный крутящий момент уменьшится на 5%;
для разгона до определённой скорости потребуется меньшее количество оборотов двигателя, т. е., чтобы разогнаться, например, до 120 км/ч, будет достаточно 3900 оборотов в минуту, вместо 4400. Проблема в том, что теперь двигателю может не хватить мощности, чтобы раскрутиться до 3900 об./мин.

Таким образом, если вы установили на ВАЗ 2103 нештатный РЗМ с другим передаточным числом, то для сохранения динамических показателей автомобиля потребуется пропорциональное изменение мощности двигателя.

Как проверить амортизатор

Чтобы убедиться в его работоспособности, потребуется сделать следующее:

его зажимают в вертикальном положении;
поднимают до максимума;
быстро опускают.

Данный порядок действий нужно повторить несколько раз.

Следующие признаки свидетельствуют о выходе из строя этой детали:

наличие звуков во время вышеописанной процедуры;
заедание;
проваливание.

Такой амортизатор заменяют на новый. Однако перед этим лучше убедиться, не испорчен ли какой-нибудь отдельный его элемент. Если это так — то меняют только сломанное.

Порядок действия следующий:

шток вытаскивают по максимуму;
гайку откручивают;
достают фиксирующие элементы и собственно шток;
снимают цилиндр рабочий;
производят осмотр каждой детали.

При обнаружении дефектов их заменяют. Сборка производится в обратной последовательности.

После того как устанавливается клапан сжатия, необходимо убедиться, что его диски двигаются мягко. Заедание недопустимо.

Под конец стоит сообщить — в среднем по России новая стойка обойдется приблизительно в 3 тысячи рублей. Как видно, цена довольно серьезная, и потому есть смысл более аккуратно относиться к автомобилю и регулярно ухаживать за ним.

Для полного ознакомления с процессом советуем просмотреть ниже предложенное видео:

Время работы:пн-сб (с 8-00 до 20-00)воскресенье до 18-00

СТО: Схема проездаДиректор: [email protected]

https://youtube.com/watch?v=2MJdj1Y3HME

Источники

http://ladaautos.ru/vaz-2109/samostoyatelnaya-zamena-zadnix-stoek-vaz-2109.html
http://remontavto-tolyatti.ru/sto-zapchasti-avtomobiley/prodazha/468/remont-hodovoy-chasti-zamena-zadnih-amortizatorov-vaz.html

Типичные поломки редуктора и их причины

Задний редуктор ВАЗ 2107 является надёжным устройством, которое весьма устойчиво к механическому износу. Тем не менее со временем детали постепенно изнашиваются даже в редукторе. И тогда водитель начинает слышать характерный хруст или вой, раздающийся в районе заднего моста или в районе одного из задних колёс. Вот почему это происходит:

одно из колёс заклинило, так как одна из задних полуосей деформировалась. Такое происходит крайне редко, обычно после сильнейшего удара по одному из колёс. В этом случае полуось деформируется настолько, что колесо не может нормально вращаться. Если деформация незначительна, то колесо будет вращаться, однако при вращении будет слышен характерный вой, раздающийся из-за повреждённого колеса. Устранить такую поломку самостоятельно не представляется возможным. Для выпрямления полуоси водителю придётся обращаться к специалистам;
хруст в редукторе при движении автомобиля. Это более распространённая проблема, с которой рано или поздно столкнётся каждый водитель старой «семёрки». Хрустеть редуктор начинает после того, как в главной передаче износится несколько зубцов и шлицы на полуосях. При очень сильном износе зубцы могут сломаться. Происходит это как из-за усталости металла, так и из-за плохой смазки редуктора (это наиболее вероятная причина, так как смазка в редукторе «семёрки» часто уходит через сапун и через фланец хвостовика, которые никогда не отличались герметичностью). В любом случае ремонту такая поломка не подлежит, и шестерни со сломанными зубьями придётся менять;
износ подшипника на полуоси. Это ещё одна причина возникновения характерного скрежета за колесом. Если разрушился подшипник, то ехать на таком автомобиле нельзя, поскольку колесо может просто отпасть во время движения. Единственный вариант решения — вызов эвакуатора и последующая замена изношенного подшипника. Сделать это можно как своими силами, так и в сервисном центре.

Устройство редуктора

Основными конструктивными элементами «шестёрочного» РЗМ являются:

главная пара;
межколёсный дифференциал.

Устройство редуктора ВАЗ 2106: 1 — ведущая шестерня; 2 — ведомая шестерня; 3 — сателлит; 4 — шестерня полуоси; 5 — ось сателлитов; 6 — коробка дифференциала; 7 — болты крепления крышки подшипника коробки дифференциала; 8 — крышка подшипника коробки дифференциала; 9 — пластина стопорная; 10 — регулировочная гайка подшипника; 11 — картер редуктора

Главная пара

Конструктивно главная пара редуктора выполнена из двух шестерён — ведущей (коничка) и ведомой (планетарка) с гипоидным (спиральным) зацеплением зубьев. Применение гипоидной передачи обеспечивает следующие преимущества:

бесшумность работы;
увеличенный ресурс;
увеличение клиренса.

Однако в такой конструкции есть и свои нюансы. Шестерни главной передачи идут только по парам и подгоняются на специальном оборудовании. Во время этого процесса осуществляется контроль всех параметров шестерён. На главной паре наносится маркировка, состоящая из серийного номера, модели и передаточного числа, а также даты изготовления и подписи мастера. Затем выполняется формирование комплекта главной передачи. Только после этого запчасти поступают в продажу. Если же случилась поломка одной из шестерён, то замене подлежит полностью главная пара.

Главная пара состоит из двух шестерён — ведомой и ведущей

Дифференциал

Посредством дифференциала крутящий момент распределяется между ведущими колёсами задней оси, обеспечивая их вращение без пробуксовки. При повороте автомобиля внешнее колесо получает больший крутящий момент, а внутреннее — меньший. При отсутствии дифференциала описанное распределение крутящего момента было бы невозможно. Деталь состоит из корпуса, сателлитов и полуосевых шестерён. Конструктивно узел установлен на ведомой шестерне главной пары. Сателлиты соединяют полуосевые шестерни с корпусом дифференциала.

Наличие дифференциала в редукторе исключает пробуксовку задних колёс при разных крутящих моментах на них

Другие детали

В РЗМ есть и другие элементы, которые являются неотъемлемой частью конструкции:

корпус — исключает повреждение дифференциала;
фланец — деталь зафиксирована на конической шестерне главной пары и предназначена для соединения кардана с этой шестернёй;
манжетное уплотнение — отвечает за герметичность узла, препятствуя просачиванию смазки наружу;
подшипники — обеспечивают вращение конической шестерни и дифференциала.

Как снять редуктор заднего моста ВАЗ 2107

Разобрать редуктор и заменить в нём всё необходимое (или поменять редуктор целиком) автовладелец может самостоятельно, сэкономив таким образом около 1500 рублей (примерно столько стоит эта услуга в автосервисе). Вот что потребуется для работы:

комплект торцевых головок и длинный вороток;
набор рожковых ключей;
набор накидных ключей;
съёмник для задних полуосей;
отвёртка с плоским жалом.

Последовательность работы

Перед началом работы из заднего редуктора обязательно сливается масло. Для этого достаточно отвернуть пробку на корпусе заднего моста, предварительно подставив под него какую-нибудь ёмкость.

Автомобиль устанавливается на яму. Задние колёса поднимаются с помощью домкратов и снимаются. Передние колёса при этом должны быть надёжно зафиксированы.
После снятия колёс откручиваются все гайки на тормозных барабанах и снимаем их крышки. Открывается доступ к тормозным колодкам.
При наличии торцевой головки с длинным воротком можно открутить гайки, удерживающие полуоси, не снимая тормозных колодок.
Когда все четыре гайки на полуоси будут выкручены, полуось извлекается с помощью съёмника.
После извлечения полуосей откручивается кардан. Чтобы его открутить, потребуется рожковый ключ на 12. Кардан держится на четырёх болтах. После их выкручивания кардан просто отодвигается в сторону, так как снятию редуктора он не мешает.
Рожковым ключом на 13 откручиваются все болты по периметру хвостовика редуктора.
После откручивание всех болтов редуктор снимается. Для этого достаточно просто потянуть хвостовик на себя.
Старый редуктор заменяется новым, после чего производится обратная сборка заднего моста ВАЗ 2107.

Причины выхода из строя стойки задней

Их существует достаточно много, но чаще всего встречаются такие:

истирание задним колесом локера защищающего саму стойку;
излом рассматриваемого элемента в районе нижних сайлентблоков.

Последнее часто происходит, когда затяжка фиксирующего болта производилась без нагрузки.

Признаки неисправности:

сайлентблок имеет разного рода повреждения — трещины или другие дефекты;
резиновый уплотнитель и пыльник утратили упругость;
деформировался сжимающий буфер;
имеются трещины непосредственно на пружинах.

Подобные проблемы требуют немедленной замены стойки или отдельных ее элементов — в противном случае есть риск излома ее и возникновения еще больших повреждений, ликвидировать которые гораздо труднее.

Как показывает практика, многие автолюбители, для того чтобы обойтись без стяжки пружин, срезают с них по нескольку витков. Этим, в числе прочего, достигается и понижение клиренса. Делать так не стоит ни в коем случае.
