Замена грм lada 2107 (ваз 2107)

Цепь со временем не дружит

ВАЗ 2107 выпускался с 1982 по 2011 год, при этом технические характеристики и параметры агрегатов не подвергались кардинальным изменениям. Поэтому цепь ГРМ не оснащена автоматическим натяжителем, имеет конструкцию, подверженную более быстрому износу, чем аналогичные приводы на современных машинах. Она требует регулярной проверки натяжения через каждые 30000 км.

Неполадки, связанные с цепью, имеют конкретные признаки, отражающиеся на поведении автомобиля:

• Машина заводится «через раз»;
• Характерный металлический звук при работе двигателя;
• Неустойчивые обороты на всех режимах работы;
• Выход из строя датчиков управления впрыском топлива;
• Повышенный расход топлива.

При появлении таких особенностей в работе ВАЗ 2107, необходимо проверить натяжение цепи, и, если прогиб составляет более 10 мм, то никакие операции по оптимизации элемента не помогут. Её необходимо менять, потому что дальнейшая эксплуатация может привести к обрыву. Последствия разрыва цепи весьма неприятны – от простого сгибания клапанов до эффектного пробития развалившимся клапаном камеры сгорания поршня. Стоимость замены цепи намного ниже цены возможных работ по восстановлению ДВС от последствий её обрыва.

Почему выходит из строя

Успокоитель на ВАЗ 2107 сталкивается с серьезными нагрузками на протяжении всего цикла работы двигателя. Не удивительно, что иногда он выходит из строя. На это могут быть две причины:

1. Ослабление болтов крепления. Удары непрерывно ударяют об эти болты, что приводит к их ослабеванию. Постепенно разбалтываясь, крепежный элемент может легко сломаться.
2. Разрушение металла. Механизм постоянно работает под напряжением. Непрерывные удары со временем приводят к появлению микротрещин, незаметных для невооруженного глаза. Постепенно некоторые из них увеличиваются. Наступает момент, когда запчасть неожиданно ломается.

Замена

Когда подтянуть цепь ГРМ на ВАЗ 2107 не удается, производится ее замена. Попутно нужно будет поменять башмак натяжителя и успокоитель. Нередко замене подлежит и комплект всех шестерен (звездочек), но они не так быстро изнашиваются, как другие детали ГРМ. Перед проведением работ нужно будет купить все необходимые запчасти и приготовить инструменты. Цепь продается в любом автомагазине, торгующем запчастями ВАЗ. Стоимость цепи ГРМ приблизительно 500-800 рублей в зависимости от производителя. Подозрительно дешевые детали покупать не стоит. И нужно помнить, что количество звеньев может быть разным в зависимости от типа двигателя (для мотора 2106 должно быть 116 звеньев). Если необходимо сменить комплект звездочек, то он обойдется где-то в 600 рублей. Башмак и успокоитель стоят приблизительно по 100 руб. каждый.

Из инструментов понадобится:

• Набор автомобильных ключей;
• Отвертки;
• Молоток;
• Храповичный ключ ВАЗ.

Итак, снятие и установка цепи ГРМ ВАЗ 2107:

1. Снимаем клапанную крышку;
2. Прокручиваем ключом храповика коленвал, и устанавливаем распредвал на метку по 4-ому цилиндру;

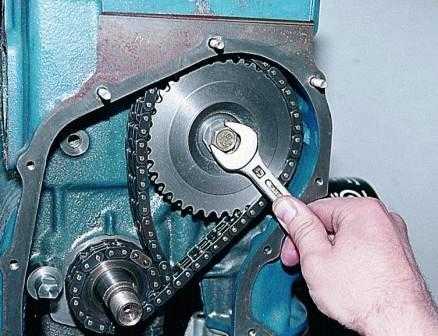

3. Расконтриваем болт крепления звездочки распредвала и отворачиваем его;
4. Снимаем натяжитель, отвернув два болта на 10;
5. Откручиваем гайку храповика и снимаем шкив коленвала;
6. Отворачиваем гайки крепления передней крышки двигателя (не забываем, что еще есть снизу три болта), снимаем крышку;
7. Откручиваем болты крепления успокоителя и снимаем его;
8. Отворачиваем болт башмака и снимаем башмак;
9. Если меняется звездочка промвала, то сначала нужно расконтрить болт крепления, а затем его отвернуть. При этом промвал необходимо зафиксировать от проворачивания;
10. Откручиваем ограничитель цепи (он правее коленвала) и снимаем цепь.

При сборке важно, чтобы коленчатый и распределительный валы в течение всей работы не прокручивались (есть риск загнуть клапана). Также промежуточный вал необходимо поставить в то же положение, какое было у него до разборки

Если все же промвал поменяет положение, придется переустановить трамблер, чтобы правильно выставить зажигание.

Сборку производим в обратном порядке и обращаем внимание на метки — они должны совпадать. Натяжитель перед установкой следует перезарядить — ослабить колпачковую гайку, утопить плунжер и зажать гайку

Чтобы натянуть цепь (когда все уже собрано), гайку натяжителя ослабляем, плунжер выстреливает и натягивает цепной привод.

Взаимосвязь инжектора с ГРМ

Отвечает за качество работы двигателя цепь, которая синхронизирует циклы поршней с открытием и закрытием соответствующих клапанов. Как известно, процесс сжигания горючей смеси в каждом цилиндре происходит в определённой последовательности, обеспечивающей возвратно-поступательное движение поршней, которое преобразуется во вращательное движение коленвала. Инжектор впрыскивает топливо согласно строгого порядка, благодаря которому достигаются оптимальные показатели двигателя внутреннего сгорания (ДВС) по мощности и расходу топлива. Посредством цепной передачи от коленвала к распредвалам достигается качественная и согласованная работа всех элементов ДВС с заводскими настройками инжектора.

Регулировка (натяжка)

Ездить с шумящим газораспределительным механизмом на автомобиле с цепным приводом недопустимо, так как перескочившая цепь может доставить много проблем. Поэтому натяжка цепи ВАЗ 2107 выполняется сразу после появления шума.

Вообще регулировка цепи ВАЗ 2107 проводится в следующих случаях:

1. Когда появляется шум в ГРМ;
2. После проведения любого ремонта, связанного со снятием деталей ГРМ;
3. После установки новой цепи через 1000 км пробега.

Для регулировки потребуются инструменты в минимальном количестве, и вообще можно обойтись только храповичным ключом на 38 и торцевым ключом на 13. Поступаем следующим образом:

1. Глушим двигатель;
2. Ключом на 13 ослабляем колпачковую гайку натяжителя;
3. Ключом храповика на 38 проворачиваем коленвал по ходу его движения (по часовой стрелке) до момента, когда он не начнет вращаться несколько туже;
4. Закручиваем колпачковую гайку, запускаем двигатель. Шум цепи должен исчезнуть.

Но так как натянуть цепь на ВАЗ 2107 этим методом не всегда удается, проще для регулировки снять клапанную крышку. Дело в том, что трудно поймать при проворачивании коленвала тот момент, когда натяжитель сработает на разжимание. А при снятой крышке натяжку цепного механизма хорошо видно.

Натяжка цепи на ВАЗ 2107 (инжектор)? производится точно так же, как и на карбюраторном двигателе. А вот автоматический натяжитель перезаряжать не нужно, но если с ним цепь зашумела, то уже необходима замена деталей ГРМ.

Натянуть цепь ГРМ на ВАЗ 2107 удается не всегда из-за того, что она со временем вытягивается, и длины плунжера натяжителя не хватает для регулировки. Если цепь менять пока не планируется, а ездить нужно, то можно на время нарастить шток натяжительного устройства — на конец его штока часто автовладельцы насаживают втулку от крепления корпуса воздушного фильтра. Но все равно эксплуатировать двигатель долго так будет нельзя, изношенные детали ГРМ необходимо заменить.

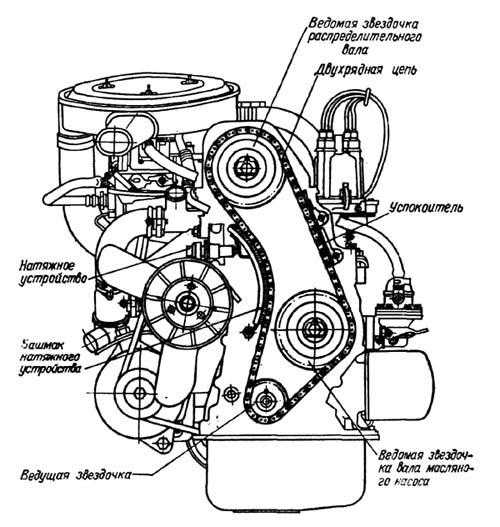

Система ГРМ и основные неисправности устройства

В ходе эксплуатации автомобиля ВАЗ 2107 происходит постепенное растяжение цепи. Для того чтобы снизить шум при растяжении, используется натяжка, но с течением времени и износа она перестает помогать, и от шума уже не получается избавиться. Если это произошло, значит пора задуматься о ремонте. Растянутая цепь на автомобиле ВАЗ-2107 приводит к тому, что «съедаются» зубья шестерней, как распределительного, так и коленчатого валов, а это ведет к замене всех деталей привода ГРМ. Поэтому, если ресурс автомобиля уже превышает норму, а при работе мотора слышаться посторонние звуки, то незамедлительно нужно осуществить замену цепи ГРМ на ВАЗ 2107.

Замена цепи быстрым способом

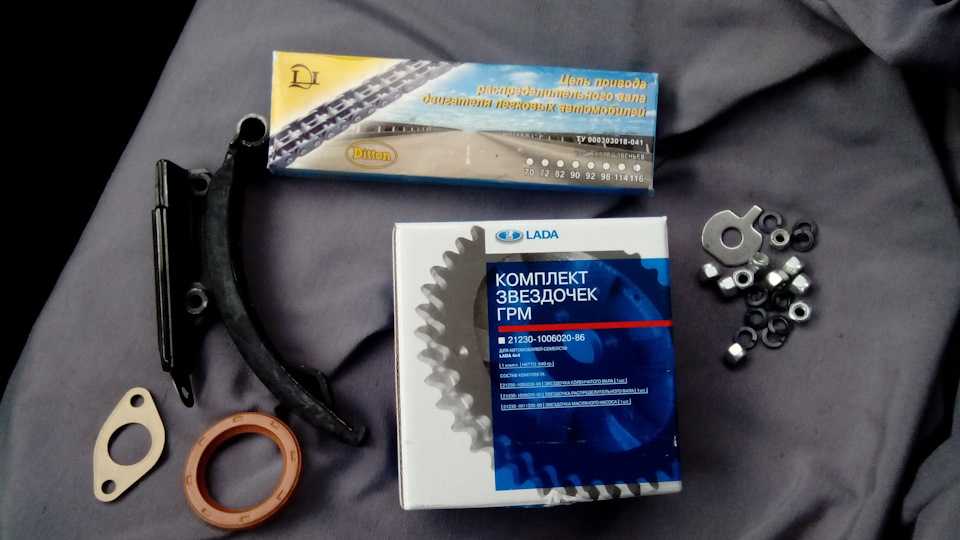

Прежде чем менять изделие, необходимо приобрести новую деталь. Стоимость нового изделия варьируется в пределах от 400 до 600 рублей. Механизм газораспределения на автомобилях ВАЗ 2107 инжектор и карбюратор одинаковый, поэтому процесс замены будет уместен для обоих видов двигателей. Для начала рассмотрим быстрый способ замены цепи, который является ненадежным и неправильным. Если вы осуществляете замену таким способом, то знайте, что это неправильно.

Данный способ замены подходит в случае, когда цепь порвалась в дороге, и требуется быстро осуществить ее замену, чтобы доехать домой.

Принцип замены заключается в демонтаже только крышки блока клапанов. Рассоединяется новая цепь. Демонтируется старая цепь, для чего рассоединяются ее звенья, после чего к одному ее концу подсоединяется конец новой цепи. Далее ключом проворачивается коленвал до тех пор, пока старая цепь не протянет за собой новую и не выйдет полностью из двигателя. Когда это произойдет, отсоединяем старую цепь, и соединяем между собой два конца новой. При таком способе замены удается поменять только цепь, а звездочки и башмак натяжителя и успокоитель, заменить не удастся.

Замена цепи ГРМ

Теперь рассмотрим, как осуществить замену изделия правильным и надежным способом. Для начала потребуется убедиться в наличии основных инструментов. Снятие заключается в следующих действиях:

1. Чтобы обеспечить доступ к механизму ГРМ, необходимо снять решетку радиатора, вентилятор, а также радиатор и крышку блока цилиндров.

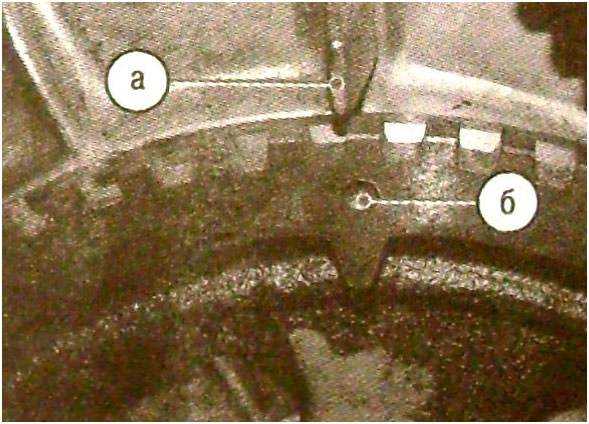

2. Необходимо провернуть коленвал до того момента, пока метки на шестерне распредвала не совпадут с отливом на его крышке(на фото выше).
3. Далее нужно ослабить крепление генератора и снять ремень, шкив помпы и выкрутить натяжитель цепи.
4. После этого включаем 3 или 4 передачу, и выжимаем ручник. Не до конца вывинчивается болт крепления звездочки распредвала, предварительно отогнув шайбу.

На этом процесс снятия цепи закончен. Теперь берем новые детали и начинаем установку:

1. Проверяем, совпадает ли шпонка шестерни коленвала с необходимой отметкой, как показано ниже. Если отметки не будут совпадать, потребуется вращать коленвал, пока они не совпадут(фото ниже).

В завершении следует отметить, что ремонту устройство цепного механизма не подлежит, поэтому требуется его замена. Все газораспределительные механизмы классических моделей ВАЗ практически одинаковы, и их замену реально выполнить у себя в гараже.

На легковых автомобилях ВАЗ-классика газораспределительный механизм (ГРМ) двигателей имеет два вида передачи — цепную и ременную. Ременной передачей оснащается модель двигателя 2105, но преимущественно на моторах Волжского автозавода в качестве привода распределительного вала применяется цепь. Цепной привод есть у моделей двигателей внутреннего сгорания (ДВС) 2101, 2103, 2106. 21213.

Условия для замены цепи ГРМ ВАЗ 2107 своими руками

Если человек обладает свободным временем и стойкой нервной системой, то он может самостоятельно провести операцию по установке новой цепи. Так как конструкция ДВС этого автомобиля довольно проста, то и проведение ремонтных работ не вызывает никаких затруднений. Для этого понадобится ровная площадка, желательно в закрытом помещении с комфортной рабочей температурой, помытый автомобиль (особенно важна чистота под капотом), набор элементарного инструментария автолюбителя. В него обязательно должны входить: отвёртка, плоскогубцы, ключи на 13, 16, 17, головки на 10 и 8. Строгий порядок при снятии цепи обеспечит легкую установку Выставив автомобиль на ровной поверхности, подкладываются упоры под колёса для обездвиживания, устанавливаем нейтральную передачу, затягиваем ручник, двигатель должен быть холодным. Теперь можно открывать капот и откидывать клемму с аккумулятора. Чтобы добраться до цепи и комфортно её снять, потребуется выполнить операции в следующей последовательности:

1. Снимаем приводные ремни;
2. Откручиваем 8 гаек, крышку головки блока цилиндров, и снимаем её вместе с прокладкой, которую выкидываем. Вносим в список необходимых запчастей прокладку под клапанную крышку;
3. Совмещаем метку звёздочки распредвала с приливом на корпусе подшипников;

На фото показан дальнейший процесс

Видео: Замена цепи ГРМ

Приобретаем все необходимое и можно приступать к установке цепи в обратной последовательности по сравнению со снятием. Не спешите наживлять крышки, не забывайте провести тщательную проверку натяжения цепи и совпадения всех меток.

Проделал эту операцию на своем авто прошедшим летом. Думаю, кому нибудь пригодится.Машина прошла уже за 200 тыс.км, поэтому решил сделать мини-капремонт, самостоятельно заменив почти полностью механизм ГРМ. Рокера с распредвалом решил пока не трогать и заняться цепью со звездами, которые стоят еще с завода. В разных источниках пишут, что ресурс цепи составляет где-то 100-150 тысяч, хотя, даже при 220 тыс. она у меня натягивалась натяжителем хорошо, да и шума особого не замечал, возможно из-за своевременного обслуживания и хорошего масла. Однако, при диагностике в сервисе мастер сказал, что уже немного ушли углы газораспределения, поэтому ее лучше заменить. Решил подстраховаться и заменить вместе со звездами, как это делается по уму.Закупаем в проверенном магазине набор звездочек, цепь, новые успокоитель и башмак, прокладку передней крышки, передний сальник коленвала, гайки, герметик и т.д.

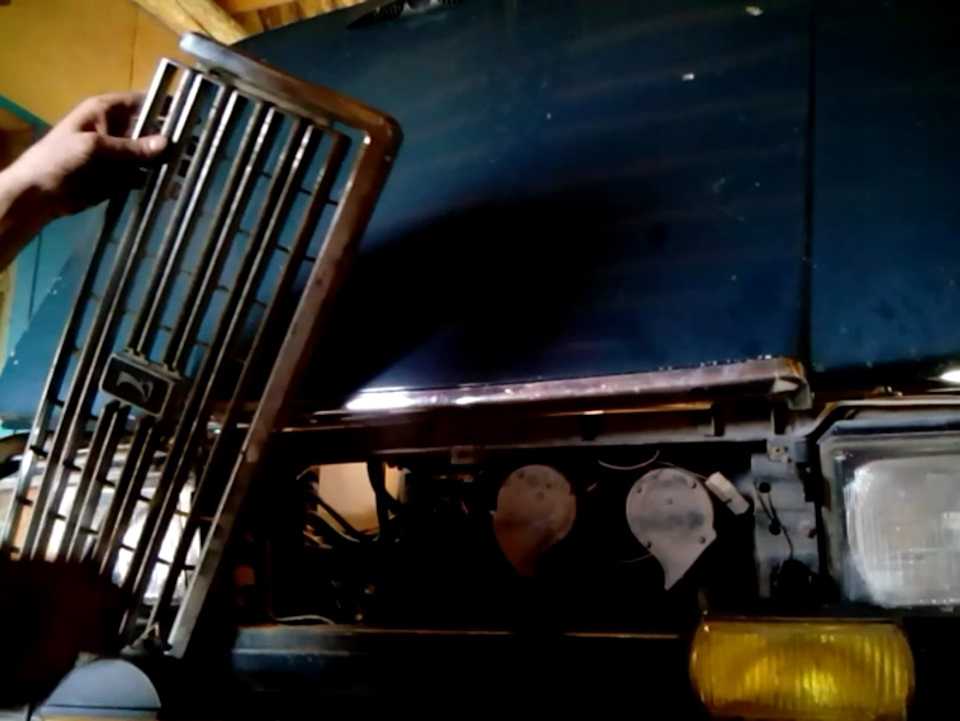

Для начала обеспечим доступ к передней крышке — снимаем вентилятор охлаждения, радиатор, слив антифриз с него, декоративную решетку.

Затем защиту двигателя и брызговик, чтобы обеспечить доступ к трем болтам крепления крышки снизу.

Цепь ГРМ на ВАЗ 2107 является одной из важнейших деталей, которая требует контроля ее состояния. При пробеге автомобилей семейства Лада более 60 тысяч км, требуется обязательно выполнить проверку данного элемента. Ресурс цепи зависит не только от пробега автомобиля, но еще и от такого фактора, как характер эксплуатации транспортного средства. Повреждение изделия может привести к ее обрыву во время работы мотора, что повлечет за собой возникновение серьезных и дорогостоящих последствий. В случае обнаружения неравномерной работы мотора или посторонних звуков во время работы требуется продиагностировать газораспределительный механизм, и при необходимости выполнить замену цепи ГРМ на ВАЗ 2107 своими руками. Как это сделать, узнаем далее.

Метки ГРМ на инжекторном ВАЗ 2107

Газораспределительный механизм и его привод двигателя семерки производства Волжского автозавода остался прежним – цепным. Вытяжка и чрезмерный износ цепи ГРМ на силовом агрегате ВАЗ 2107 системой питания типа инжектор приводит:

• затруднению при запуске двигателя;
• нестабильной работе во всех режимах особенно на холостом ходу;
• резкому увеличению потребления топлива;
• образованию нагара на посадочных местах клапанов;
• возможно повреждение датчиков системы управления впрыском и каталитического нейтрализатора.

Во избежание негативных последствий ослабления или вытяжки цепного привода двигателя автомобиля ВАЗ 2107 необходимо своевременно проводить регламентные работы. Перечень операций по техническому обслуживанию силового агрегата с системой питания инжектор определяется сервисной книжкой. Контроль состояния цепи ГРМ и зазоров между кулачками распредвала и рычагами клапанов осуществляется через каждые 30 тысяч км пробег.

На гарантийных ВАЗ 2107 с системой питания типа инжектор такие работы лучше проводить в авторизованном автотехцентре. В случае возникновения неисправностей по вине автозавода устранение их будет производиться за счет производителя. По окончании этого срока обслуживание ГРМ и других систем автомобиля может выполняться и самостоятельно.

Физический процесс установки цепи ГРМ на ВАЗ 2107

Непосредственно процедура замены ремня ГРМ на металлическую цепь не представляется сложной. Этот процесс проводится фактические по тем самым критериям, по которым происходит смена ремня ГРМ. Цепь устанавливается на те самые ролики, натяжители и прочие устройства данного узла. Размер цепи выбирается такой же, как размер ремня ГРМ. Все соответствует заводским параметрам, кроме одного аспекта — вы устанавливаете непредусмотренный заводом элемент системы двигателя. Причем, этот элемент довольно важен и является одним из самых важных гарантий безопасности работы двигателя. Процедура замены следующая:

• демонтируйте крышку ремня газораспределительного механизма, под которой работает ремень ГРМ;
• снимите ремень, попустив натяжитель до необходимых параметров;
• замените все ролики и прочие механизмы системы на соответствующие для цепи
• наденьте на место ремня приобретенную заранее цепь ГРМ;
• попустите колпачковую гайку с помощью ключа на 13;
• посредством ключа для коленвала проверните шкив на несколько оборотов;
• остановить шкив стоит тогда, когда он обеспечивает максимальное сопротивление;
• удерживайте коленвал от вращения и затягивайте колпачковую гайку, ставьте на место натяжители.

Убедитесь в том, что цепь нормально натянута, в ней отсутствует чрезмерное напряжение. Регулировать процесс натяжения можно с помощью регулировки натяжителя. Есть специальное приспособление в виде автоматического натяжителя, который самостоятельно настраивается под особенности работы системы. Это очень удачная покупка для ВАЗ 2107 с цепью ГРМ, поскольку цепь может растягиваться. Если вы вовремя не заметите этого растяжения, цепь вполне может слететь и натворить неприятностей, которые сложно будет устранить. Неправильный монтаж или непродуманные детали заставят вас потратить на машину целое состояние для ее восстановления. Загнутые клапана в двигателе — самое простое, что может произойти с автомобилем при разрыве ремня или цепи.
