Замена щеток генератора калина 16 клапанов

Причины неисправности

Вид старого и нового реле регулятора напряжения

Существует несколько причин выхода со строя реле регулятора на автомобиле. Рассмотрим, основные из них:

1. Короткое замыкание в бортовой сети, которое привело к выходу со строя реле регулятора. Это случается довольно часто, поскольку генератор сам служит источником питания, и между ним и выработанным током нет предохранителя, который бы защищал.
2. Износ. Как и любая деталь в автомобиле реле регулятора может износиться.

3. Стёрлись щётки.

Как определить, что реле регулятора вышло со строя?

Схема подключения генератора к электроцепи

Рассмотрим, основные варианты:

1. Недостаточный заряд аккумуляторной батареи приводит к тому, что автомобиль после того, как выключили зажигание, плохо заводится или вообще может не завестись.
2. Свет при оборотах в 2000 светит нормально, а на холостом ходу тускнеет.

После того, как разобраны основные причины, можно перейти к процессу замены.

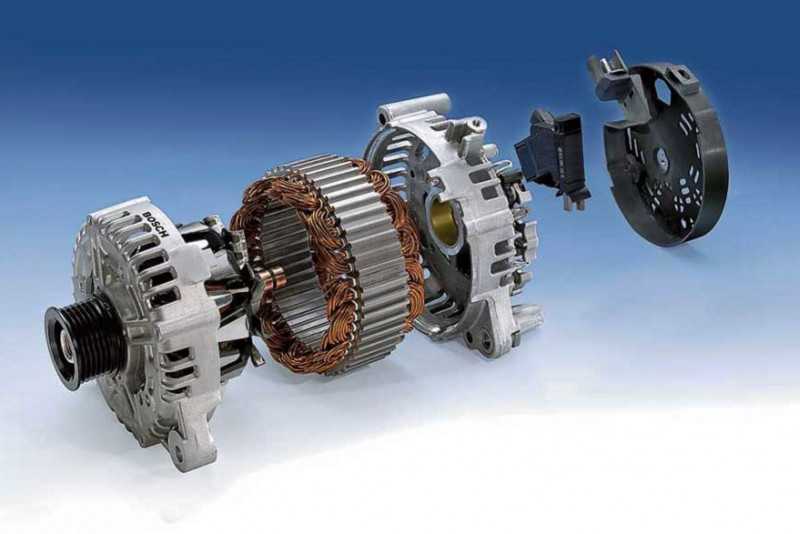

Устройство генератора Калина

Процесс замены реле регулятора генератора

Итак, процесс замены реле регулятора генератора потребует демонтаж самого изделия, но при этом не понадобится яма, а все операции можно провести с моторного отсека. Рассмотрим, пошагово, как заменить реле регулятора генератора на Ладе Калине:

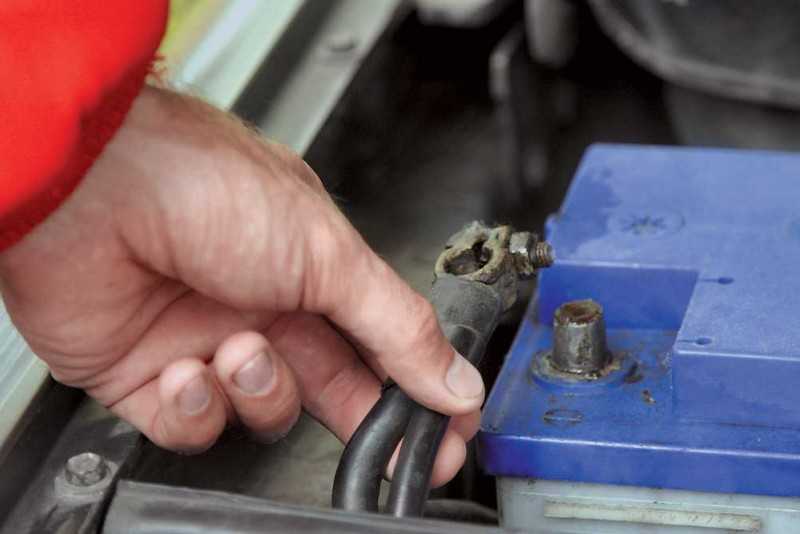

1. Снимаем «клемму-минус».

2. Для замены реле придется демонтировать генератор.

3. Ослабив крепления генератора, попустим его немного и демонтируем ремень.

4. Снимаем колодку проводов с разъема.

5. Откручиваем гайку, которая держит контактную группу проводов, и демонтируем ее.
6. Выворачиваем болты верхнего и нижнего крепления и вынимаем их.
7. Демонтируем генератор.
8. Когда генератор снят, можно преступить к замене реле.

9. Отщелкиваем три пластиковых фиксатора задней крышки, и демонтируем ее.

10. Отключаем диодный мост.

11. Откручиваем гайку и демонтируем втулку на болте контактной группы.

12. Выкручиваем два винта, которые удерживают реле регулятора.

13. Демонтируем реле.

14. Сборка проводится в обратном порядке.

Установлено новое реле

Таким образом, проведена замена реле регулятора генератора Лада Калина.

Выбор на Калину

Поэтому, как показывает опыт и практика автолюбители устанавливают, как правило, оригинал, если не меняют генератор на более мощный.

Принцип действия

Основной принцип работы генератора таков: в обмотке статора индуцируется трехфазный переменный ток, который преобразуется в постоянный при помощи выпрямительного блока, прикрепленного к крышке аппарата.На крышке расположен блок, состоящий из электронного регулятора напряжения и щеткодержателя. Ротор вращается от коленчатого вала двигателя автомобиля посредством поликлинового ремня.

Генератор Лада Калина имеет следующие характеристики:

• максимальный отдаваемый ток — 85-90 А;
• напряжение — 14,4-15,1 В;
• передаточное отношение двигатель-генератор — 1:2,4;
• направление вращения — правое.

4 болта стягивают статор и крышки аппарата. В крышках установлены подшипники, в которых вращается вал ротора. Задний подшипник находится на валу ротора, в задней крышке он крепится с малым зазором. Передний же подшипник, который скользит по валу ротора, в передней крышке установлен с небольшим натягом и прикрыт прижимной пластиной. Устройство сзади закрывает пластмассовый кожух.

Схема подключения генератора довольно проста. Когда в автомобиле включается зажигание, напряжение подводится на регулятор напряжения через сигнальную лампу разряда аккумулятора. Когда двигатель запущен, обмотка возбуждения получает питание от 3 диодов, которые установлены на выпрямительном блоке.

Процесс замены

Процесс снятия генератора на Калине зависит от того, стоит ли на нём натяжитель или нет. Ремень без натяжителя снимается только вместе с генератором или просто разрезается (если старый).

1. Скинуть «минусовой» провод с АКБ.

2. Ослабить крепление генератора, и снять ремень.

3. Отсоединить фишку провода.

4. Ключом на 10 отвернуть гайку, фиксирующую клемму двух проводов, спрятанную под резиновым пыльником.

5. Вывернуть 2 болта крепления генератора.

6. Снять генератор с автомобиля.

7. Плоской отвёрткой поддеть 3 защёлки и удалить защитную пластмассовую крышку генератора.

8. Отсоединить фишку провода, присоединённого к диодному мосту.

9. Двумя ключами открутить втулку.

10. Снять 2 шайбы, находящиеся за ней.
11. Крестовой отвёрткой вывернуть 2 винта, удерживающих реле зарядки.

12. Снять деталь с генератора.

13. Сборка узла осуществляется в порядке обратном снятию.

Критический износ щеток на старом реле.

Коротко об артикулах и применимости

На Калину, Гранту и Приору преимущественно устанавливались одинаковые 9402.3701-06 или 9402.3701-14 (14 В, 85 А). Артикулы совместимого реле напряжения:

• КЗАТЭ «Орбита» (Саранск) 849.3702, стоимостью 500-750 руб.

• КЗАТЭ «Орбита» (Саранск) 848-3702, стоимостью 450-700 руб.

Важно! На Приорах с генератором 3701010, имеющим ток отдачи до 115 А реле напряжения с калиновским не взаимозаменяем!

Снятие и разборка генератора

Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи. Снимаем ремень генератора (см. «Проверка состояния и замена рем­ня привода генератора»).

Нажав на фиксатор колодки про­вода предварительного возбуж­дения генератора . . отсоединяем колодку от разъема регулятора напряжения.

Головкой «на 13» отворачиваем гайку крепления наконечников проводов к выводу «В+». . и снимаем их с вывода.

Головкой «на 17» отворачиваем болт нижнего крепления генера­тора и вынимаем его. Вынимаем гайку из кронштейна ге­нератора.

Головкой «на 13» отворачиваем гайку болта верхнего крепления генератора.

. и снимаем генератор. Разбираем генератор 5132. 3771 для замены регулятора напряжения, выпря­мительного блока, ротора, статора и подшипников.

Головкой «на 8» отворачиваем три гайки крепления кожуха.

. и снимаем кожух.

Снимаем со шпилек крепления ко­жуха три металлические шайбы.

Шлицевой отверткой отворачи­ваем два винта крепления выво­дов регулятора напряжения.

Головкой «на 8» отворачиваем две гайки крепления регулятора напряжения.

. и снимаем регулятор.

Маркером помечаем взаимное положение крышек генератора.

Головкой «на 7» отворачиваем че­тыре болта, стягивающие крышки.

Снимаем заднюю крышку со ста­тором в сборе. Если статор не выходит из передней крышки, поддеваем его отверткой с разных сторон относительно перед­ней крышки.

Надеваем на гайку крепления шкива высокую головку «на 24» и через ее отверстие вставляем шестигранник «на 8» в отверстие вала ротора. Отворачиваем гайку крепления шки­ва, зажав инструментальную головку трубным ключом или в тисках. Снимаем пружинную шайбу

. и распорную шайбу.

Выталкиваем вал ротора из передней крышки.

. и снимаем крышку Для замены переднего подшипника.

. шлицевой отверткой отворачиваем четыре винта крепления прижимной пластины подшипника.

Снимаем прижимную пластину.

Руками выталкиваем подшипник из гнезда.

. и снимаем его. Если вытолкнуть подшипник не удает­ся, выбиваем его с помощью оправки или инструментальной головки под­ходящего диаметра. Для замены заднего подшипника..

. двухзахватным съемником спрес­совываем подшипник с вала ротора. При выполнении этой операции винт съемника следует упирать точно в центр вала, чтобы не повредить пластмассовый изолятор контактных колец ро-тора. Для установки захватов съемни­ка на пластмассовой втулке ротора выполнены две лыски. Если необходимо снять выпрямительный блок или статор.

. отпаиваем шесть выводов об­мотки статора от выводов выпря­мительного блока. . и, отвернув ключом «на 8» три гай­ки крепления, снимаем выпрямительный блок и статор. Тестером проверяем обмотки статора и ротора на обрыв и замыкание на корпус (см.«Проверка генератора»). Сборку генератора выполняем в об-ратной последовательности. Для установки заднего подшипника опираем передний конец вала ротора о деревянный брусок.

. и напрессовываем подшипник на задний конец вала оправкой или отрезком трубы подходяще­го диаметра, прикладывая усилие только к внутреннему кольцу подшипника. Если передний подшипник не удает-ся вставить в крышку генератора..

. запрессовываем его подходя­щей инструментальной голов­кой, прикладывая усилие к на­ружному кольцу подшипника.

Генератор Лады Калины

На автомобилях Lada Kalina устанавливаются трехфазные генераторы, вырабатывающие переменный ток, для получения постоянного тока в схему генератора включен выпрямительный блок.

АвтоВАЗ комплектует машины ВАЗ 1118 генераторами типа 5132.3771 или 9402.3701-06, есть много различных производителей, выпускающих запчасти для вазовской машины.

Генератор на Ладу Калину может быть разной мощности, промышленностью выпускаются источники тока на 85, 100, 90, 115, 120, 135 Ампер.

Среди наиболее известных производителей деталей ВАЗ отмечаются:

• Прамо;
• СтартВОЛЬТ;
• КЗАТЭ;
• LKD (Китай);
• Eldix (Болгария);
• ISKRA (Словения);
• БАТЭ (Белоруссия);
• Bosch.

Подробное описание замены

Для начала необходимо отсоединить минусовую клемму аккумулятора во избежание замыкания. После этого снимаем защитную пластиковую крышку, немного отжав три фиксатора на ней, как показано на фотографии:

Затем необходимо отверткой поддеть маленький штекер питания, и потянуть вверх с усилием, необходимым для извлечения. Лично в моем случае провод очень туго сидел на контакте, так что пришлось постараться, прежде чем вынуть его. Лучше все делать аккуратно, чтобы не оторвать пайку от регулятора напряжения.

После этого можно откручивать два мелких болтика, как показано на фото:

И последним будет большой болт, который до конца выворачивать нет необходимости, просто можно слегка ослабить:

И свободно извлечь регулятор напряжения вместе со щетками, как наглядно представлено ниже:

Если деталь нуждается в замене, покупаем новую и производим установку в обратом снятию порядке. Цена на регулятор напряжения вместе со щетками генератора на Ладу Калину составит около 350 рублей.

Инструмент:

• Паяльник
• Гаечный ключ рожковый 10 мм
• Отвертка плоская средняя

Детали и расходники:

Примечание:

Щётки генератора требуют надлежащего ухода, их необходимо проверять не реже, чем раз на 4 года, либо через каждые 50 тыс. пробега. Более того, эта проверка не потребует от вас демонтажа самого генератора.

Проверить щётки генератора можно следующим путем:

1. Необходимо обесточить генератор, для этого отключите кабель (минус) от аккумуляторной батареи, затем демонтируйте регулятор напряжения.

2

Обратите внимание на то, сколько щетки генератора выглядывают из своего укрытия. Если они выступают меньше, чем на пять миллиметров — необходима замена щеток

Меняем щетки генератора

Замена щеток происходит в следующем порядке:

1. Необходимо продуть или протереть посадочное гнездо щёткодержателя, а также отсоединить сами щетки генератора.

2. Для этого нужно будет отпаять провода.

3. Нелишним будет также очистка контактов, и проверка упругости пружин.

4. Следующий шаг — полировка контактного кольца. Процедура необязательная, однако, лишней не будет.

5. После того как закончили демонтаж, а также подготовительные работы, приступайте непосредственно, к самой замене щеток генератора.

6. Припаяйте провода к новому комплекту щёток. После того, как установка щеток закончена, необходимо убедиться в том, что щетки генератора свободно, без усилий двигаются на своем держателе.

7. Не спеша, аккуратно установите регулятор на свое место

Будьте осторожны, деталь очень хрупкая, так что постарайтесь действовать предельно осторожно

8. Подключите «массу» к аккумулятору.

Вот и все, замена щеток произведена! Важно понимать, что автомобильная система предупреждений зачастую может по ошибке сообщить о неисправности генератора либо об отсутствии зарядки батареи. Такое явление — результат того, что новые щётки генератора не успели ещё как следует притереться

Замена щеток процедура несложная, важно только понимать принцип работы устройства, а также обладать кое-какими навыками. Надеюсь, данная статья поможет вам во всем этом разобраться

Такое явление — результат того, что новые щётки генератора не успели ещё как следует притереться

Замена щеток процедура несложная, важно только понимать принцип работы устройства, а также обладать кое-какими навыками. Надеюсь, данная статья поможет вам во всем этом разобраться
