Замена радиатора ваз 2113, 2114, 2115

Причины перегрева двигателя

К причинам перегрева двигателя ВАЗ 2110, прежде всего следует отнести недостаточно эффективную работу системы охлаждения. Причинами могут быть:

1. Засорились патрубки радиатора. Вещь, сегодня редко встречающаяся, и то – лишь при применении охлаждающей жидкости крайне низкого качества. В таком случае поможет их замена;
2. Низкий уровень ОЖ из-за подтекания в местах крепления патрубков или же возникновения трещин в самих патрубках. Нужна замена крепежных деталей или патрубков;
3. Загрязнение корпуса. Тут следует учесть маленькую деталь: за всей машиной, радиатором — в частности, требуется уход. Не следует ему позволять «обрастать» грязью, опавшими листьями, другим мусором. Из-за этого значительно снижается эффективность его работы;
4. Потек радиатор. Необходимо его снять, чтобы уже по месту, величине течи, общей изношенности агрегата решить, нужен ему ремонт или замена.

Выбор нового

Перед тем как снять радиатор охлаждения со своего ВАЗ 2110, нужно подумать, какой агрегат окажется на его месте. Вариантов не так много, однако выбор следует сделать грамотно.

Модель Крафт

Для отечественной «десятки» предусмотрено два типа охлаждающих устройств — алюминиевые и медные

И здесь важно подумать, чего именно вы хотите — надежной, длительной работы, либо минимальные финансовые затраты на его покупку

1. Алюминиевые. Они обладают небольшим весом, достаточно дешевые. Цены напрямую зависят от производителя. Но такие радиаторы обладают худшим показателем теплопроводности, он не так эффективно охлаждают двигатель. Плюс для алюминиевых агрегатов характерно появление коррозии уже через непродолжительный период эксплуатации. Среди наиболее востребованных моделей отметим две:
   1. Luzar. Его стоимость сейчас около 1000 рублей;
   2. Прамо. За него придется отдать где-то 1600 рублей.
2. Медные. Обладают большим весом, но эффективнее справляются со своей непосредственной задачей. Срок службы значительно дольше, медь защищает от образования коррозии. Для возникновения течи вам придется как следует постараться, удариться передком о что-то твердое. То есть механическая прочность у медных радиаторов на высоком уровне. Единственный недостаток — высокая цена. За 5 тысяч рублей вы сможете приобрести великолепный двухрядный радиатор, КПД которого повышен на 40 процентов.

Система охлаждения старого образца

Такие отопители устанавливались на моделях 21120 ранних годов выпуска. Определить модификацию системы можно по ее внешнему виду, предварительно сняв жабо автомобиля.

Для замены радиатора нужно:

1. Выполнить пункты 1, 4-7 снятия системы охлаждения нового образца.
2. Демонтируем расширительный бачок системы охлаждения.
3. Снимаем вакуумный усилитель, открутив 2 гайки на 17 и аккуратно (не повреждая трубки тормозной системы) отводим главный тормозной цилиндр в сторону. Снимаем патрубок вакуумного усилителя.
4. В салоне автомобиля откручиваем 4 гайки со шпилек педали тормоза и вместе с педалью снимаем усилитель автомобиля.
5. Таким образом, мы получили доступ к радиатору отопителя, который крепится с помощью трех винтов. Проводим его замену и сборку всей системы в обратном порядке.

Меняем радиатор охлаждения — инструкция с фото

Уважаемые читатели, в этой статье мы с вами разберемся как поменять радиатор охлаждения на автомобилях ВАЗ 2110-2112. Итак, радиатор необходимо менять в случае обнаружения утечки из него охлаждающей жидкости. Вообще радиатор охлаждения двигателя можно и отремонтировать в специальной мастерской, все дело обстоит только в том, сколько это будет стоить. Перейдем непосредственно к работе. По времени это займет около 3 часов. Нам потребуется:

Все работы производить только на холодном двигателе!

1. Первое что нужно сделать — слить охлаждающую жидкость;
2. Затем снимаем воздушный фильтр;
3. После этого ослабляем хомут нижнего подводящего шланга;
4. Отсоединяем шланг от нижнего патрубка радиатора;

Теперь ослабляем затяжку хомута верхнего отводящего шланга;

Отсоединяем шланг от верхнего патрубка;

Снимаем вентилятор системы охлаждения радиатора (читаем здесь как его снять);

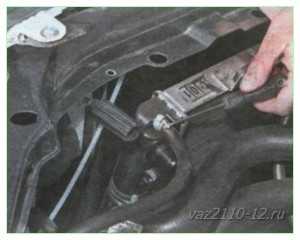

Откручиваем 2 гайки верхнего крепления радиатора к шпилькам рамки радиатора (на фото ниже показана только одна гайка, вторая расположена симметрично);

Примечание: под гайками верхнего крепления радиатора к рамке радиатора находятся 2 шайбы — плоская и пружинная — не потеряйте их.

Отодвигаем радиатор немного назад к двигателю;

Ослабляем затяжку хомута пароотводящего шланга и снимаем его;

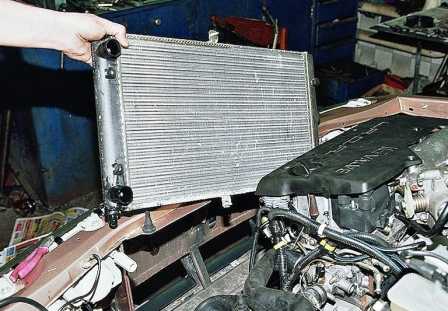

Теперь можно снимать радиатор охлаждения с автомобиля;

Далее снимаем резиновые подушки нижнего крепления радиатора (если они порвались или потеряли упругость — то меняем их).

На этом замена основного радиатора охлаждения завершена. Установку радиатора нужно производить в обратной последовательности.

Система охлаждения нового образца

Последовательность ваших действий в этом случае такова:

1. Прежде всего, в целях безопасности отключаем минусовую клемму аккумулятора. Сливаем охлажденный тосол или антифриз, предварительно нужно открыв крышку расширителя. Для слива жидкости понадобится емкость объемом 4-5 литров.
2. Теперь, открутив две гайки, снимаем дворники с автомобиля.
3. Затем демонтируем освободившуюся защитную пластиковую накладку под лобовым стеклом, крепящуюся на 2-х гайках и 4-х саморезах.
4. Для доступа к печке снимаем жабо автомобиля, открутив 5 саморезов, 1 винт и 2 гайки, располагающихся снизу, посередине жабо, в районе рулевой рейки.
5. Для того чтобы вынуть печку, снимаем желтую поперечную распорку, если таковая имеется, а также изогнутую гофру воздушного фильтра.
6. Стягиваем дроссели с патрубков радиатора.
7. Затем отсоединяем от клемм печки все электрические провода.
8. У рулевой рейки откручиваем 2 гайки, которые фиксируют печку, 1 гайку крепящую печку к корпусу.
9. Окручиваем 3 самореза, соединяющих две половины печки.
10. Вынимаем, раскачивая правую часть печки, отведя ее предварительно вправо.
11. Радиатор в снятой половине печке крепится с помощью 3 винтов. Вынимаем его и меняем на новый, не забывая надеть поролоновый уплотнитель. Проверяем работоспособность вентилятора, при необходимости ремонтируем его или меняем на новый.
12. Перед установкой сборкой желательно промыть шланги подвода охлаждающей жидкости проточной водой.
13. Сборка проводится в обратном порядке.

Выбираем радиатор для ВАЗ-2110

Деталь не из дешёвых, а скупой платит дважды. Поэтому в случае с радиатором охлаждения лучше переплатить сотню-другую, но обеспечить своему двигателю нормальную рабочую температуру и избавить его от перегрева.

На родном радиаторе ВАЗ-2110 есть ушки для крепления, но некоторые производителя выпускают модели без этих креплений.

Признаки неисправности и поломки

Признаки неисправности радиатора, который подлежит замене, понятны — неисправимая течь и лужи под машиной.

Негерметичность может быть вызвана не только физическим повреждением, но и некачественными охлаждающими жидкостями. В любом случае, ремонт радиаторов с помощью волшебных присадок, затягивающих трещины и дыры, губителен для двигателя. Никто не может сказать, что это средство закупорит в системе охлаждения. Поэтому выхода два — замена или ремонт.

Иногда ремонт радиатора и вовсе невозможен, а иногда будет стоить дороже нового. Поэтому сразу рассмотрим предложения рынка и модель. А модели всего две — для 1,5-литрового карбюраторного двигателя и для всех остальных. Более поздние модели для всех инжекторных моторов подходят и к Приоре, и к Калине. Старый радиатор для карбюраторного двигателя имеет каталожный номер 2110-0810106000 и стоит порядка 1000-1500 рублей. Новый с артикулом 2172-1300010, 2112-1301012, 21102-1301012, 2170-1301012-95 может стоить от двух до шести тысяч.

На «десятки» с 2008 года с завода ставили «приоровские» радиаторы.

Цена радиатора ВАЗ-2110 зависит от материала и производителя:

1. Медный радиатор . Выпускается всего несколькими заводами: Оренбург, ШААЗ и несколькими зарубежными компаниями. Высокая цена оправдывается высоким ресурсом, превосходными теплоотводящими свойствами и ремонтопригодностью. Из минусов — только цена и вес. Он тяжелее как по рублям, так и по килограммам.

Радиатор медный 2-х рядный.

Радиатор алюминиевый 2112-1301012.

Снятие и замена радиатора охлаждения ВАЗ 2110, 2111, 2112 своими руками

Иногда даже после смены патрубков происходит вытекание антифриза, который скапливается под радиатором. Также на радиаторе в таких случаях видны пятна и подтеки от охлаждающей жидкости. Чтобы убедиться в этом нужно снять и заменить радиатор ВАЗ 2110, 2111, 2112. Работа проводится своими руками и не сложна в исполнении.

Вам понадобятся: новый радиатор охлаждения, ключ на 10″, отвертка, новый антифриз.

Открываем капот, отсоединяем клемму аккумулятора, достаем сливную пробку в левой части радиатора и сливаем весь антифриз.

Проводим слив антифриза с блока цилиндров. Для ускорения слива открутите пробку на расширительном бачке.

Отключаем вентилятор радиатора. Для удобства можете снять воздушный фильтр.

Раскручиваем болты слева у радиатора.

А также один снизу радиатора

Далее аккуратно вынимаем вентилятор радиатора.

Откручиваем крепления хомутов и отсоединяем патрубки радиатора.

Собственно вытаскиваем сам радиатор. Меняем на новый и устанавливаем в обратном порядке. Заливаем новый антифриз.

Видео по замене радиатора охлаждения ВАЗ 2110, 2111, 2112

Почему начинает перегреваться двигатель?

В чем основная причина, что радиатор выходит из строя и перестает охлаждать автомобиль в достаточной степени.

• Грязь на корпусе. Самая легкоустранимая неисправность. Если на радиатор налипает грязь и мусор, особенно в плохую погоду, то его эффективность резко снижается. Почистить радиатор довольно просто, это можно сделать при помощи соды или лимонной кислоты.
• Протечка.
• Вы тянете за собой очень тяжёлый легковой автоприцеп.
• Засорились патрубки. Редкая, но все же вероятная поломка, появляется из-за применения плохой охлаждающей жидкости. Придется менять и жидкость, и все патрубки.
• Слишком низкий уровень жидкости из-за подтечки. Придется выявить, какой компонент дает подтечку и заменить только его.

Как снять печку:

Избавьтесь от уплотнителя из резины. Уплотнитель-жабо крепится винтом, его нужно открутить. Теперь откручиваете винты крепежа с другой стороны резинового уплотнителя (потребуется открутить в общей сложности четыре винта). Теперь отцепятся два хомутика, которые держат шланги и провода. Не забудьте отсоединить клеммы от аккумулятора! Слева жабо отодвиньте вперед, но не снимайте его полностью. Теперь снимется ветровая накладка, давая доступ к датчику уровня тосола. С него снимается провод, а потом патрубок с расширительного бака

Внимание, далее демонтаж производится в строгой последовательности: Шланг от омывателя стекла, стеклоочистители, накладка с переднего стекла, зажимы корпуса печки, вентилятор и переднюю часть, салонный фильтр, вторую половину вентилятора. Три шланга (подачи, пара, обратки)

Только после всего этого можно снимать корпус радиатора.

Это не сложная, но требующая внимательности работа. Лучше всегда держать на телефону вкладку, где описана последовательность съема деталей или несколько раз прокрутить подробный видеоролик, если вы не уверены, что знаете верное название всех деталей. Если вам пока кажется сложной эта работа, замена радиатора печки ВАЗ 2114, цена в сервисах на эти виды услуг начинается от 1500 рублей.

Демонтаж и установка

Чтобы своими руками снять радиатор охлаждения с ВАЗ 2110, необходимо:

1. Слить ОЖ через нижнюю пробку;
2. Снять аккумулятор, поскольку он мешает;
3. На инжекторном ВАЗ 2110 необходимо также снятие воздушного фильтра;
4. Верхнее крепление к раме необходимо разобрать, одновременно освободив вентилятор;
5. Снять электрический вентилятор;
6. Снять два шланга – на подвод/отвод пара;
7. Наклонить радиатор в сторону двигателя и снять.

То есть, снятие производится довольно просто. Теперь, если радиатор потек незначительно, при этом не сильно поврежден коррозией, можно его отремонтировать. В противном случае – заменить. При выборе нового радиатора на ВАЗ 2110 обязательно учитывайте модель ранее установленного, чтобы новый подошел идеально.

https://youtube.com/watch?v=J4l3jRHmdqg

При установке проследите, чтобы резиновые подушки, на которые опирается корпус нижней частью, крепко вошли в отверстия на поперечине.

Далее нужно залить ОЖ (можно использовать старую, профильтровав ее), после чего заводить двигатель.

Устройство

Любой радиатор на автомобиле, независимо от его марки, состоит из:

• Двух половинок (корпуса);
• Патрубков;
• Сердцевины;
• Заливной пробки в верхней части радиатора, укомплектованной клапанами (один – впускной, другой – выпускной);
• Сливного крана, в нижней половине корпуса. Устройство (схема) системы охлаждения двигателя

Корпус, который чаще может быть изготовлен из алюминия, реже – медный, составляют два бачка (один сверху, другой – снизу) и примыкающие к ним патрубки, по которым охлаждающая жидкость циркулирует.

Сердцевина – это ряды латунных трубок, спаянных с ребрами охлаждения. Они находятся внутри корпуса.

Через заливную пробку жидкость охлаждения попадает в радиатор, через сливной кран, соответственно, при потребности, сливается.

Кроме того, к силовому агрегату для поддержания теплового режима относятся электровентилятор и термостат.

Снимаем радиатор охлаждения на ВАЗ-2110

Независимо от того, что нам предстоит, замена или ремонт, радиатор нужно снять. Операция простая и займёт всего несколько минут, а для работы пригодится только ёмкость для слива антифриза и стандартный набор инструментов.

Работу удобнее проводить с возможностью доступа под машину, а слив антифриза проводим на холодном двигателе.

1. Открываем крышку расширительного бачка.

Откручиваем крышку бачка.

Подставляем ёмкость и откручиваем пробку радиатора.

Ключом на 13 выворачиваем пробку на блоке цилиндров.

Снимаем хомут и разъединяем колодки.

Вытаскиваем кожух вместе с вентилятором.

Аккуратно вытаскиваем радиатор, могут течь остатки тосола.

Монтаж нового радиатора проводим в обратной последовательности. Перед началом установки желательно проверить состояние патрубков и при необходимости их заменить новыми. Удачной всем работы и стабильной температуры двигателя!

Снятие и замена радиатора охлаждения

Подробная процедура по снятию радиатора на автомобиле марки ВАЗ 2110 с видео сопровождением. Данная информация поможет в замене его и на других машинах.

Современный автомобиль — сложная система взаимосвязанных деталей. Нарушение штатного режима работы любой из них в конечном итоге приведёт к поломке нескольких других. Наглядным примером для такого утверждения являются случаи поломки радиатора.

Радиатор системы охлаждения — одна из самых уязвимых деталей автомобиля. Имея тонкий латунный корпус с большим количеством паяных соединений, он более, чем какая либо другая деталь подвержен механической деформации. А говоря простым языком — пробою от удара случайно залетевшего камешка или ветки дерева.

Второй распространённой причиной поломок радиатора есть разрушение точек пайки и контактной сварки. Именно в этом случае, взаимное влияние элементов автомобиля оказывает разрушительное действие: длительная эксплуатация химическим путём ослабляет зону контакта, нарушение режима работы помпы или термостата повышает температуру охлаждающей жидкости, прикипевший клапан крышки не даёт вовремя сбросить давление и в итоге получаем множество точек протекания.

Есть ещё множество причин, из-за которых радиатор может нуждаться в ремонте, но это уже тема для другой весьма объёмной статьи, а в этом обзоре мы кратко расскажем, как правильно снять радиатор системы охлаждения автомобиля ВАЗ 2110, если вдруг обнаружилась течь.
