Замена замков lada 2109i (ваз 2109i)

Замена всех замков дверей на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Примечание!Во-первых перед началом работы, с той двери автомобиля, на которой вы собираетесь заменять какой либо замок, снимите сперва обшивку, о том как снять обшивку с двери автомобиля, вы найдете «в этой статье»!

4. Замена внутренней ручки открывания двери5. Замена фиксатора замка

Замена наружной ручки открывания двери:

1) Сначала отсоедините обе тяги, от внутреннего замка наружной ручки, для этого:

1. Сперва подденьте отверткой «тягу курка ручки открывания двери», и после чего отсоедините ее.

2. Затем таким же образом, отсоедините от внутреннего замка, вторую тягу «тягу выключателя замка двери».

Примечание!Более подробно, о том где расположены обе тяги внутреннего замка, смотрите на фото ниже!

2) Следом отверните одну внутреннюю удерживающую гайку, которая крепит наружную ручку к двери автомобиля.

3) И после отворачивания внутренней гайки, полностью отверните последнюю гайку, которая располагается с краю двери, и так же удерживает наружную ручку.

4) И после чего снимите наружную ручку открывания двери, совместно с тягами, от двери автомобиля.

Замена личинки замка:

1) Во-первых снимите наружную ручку с двери автомобиля, если она еще до сих пор у вас снята. (см. «Снятие наружной ручки»)

2) После снятия ручки, при помощи шила, или же тонкой отвертки, вытолкните стопорный штифт, поводка замка.

3) И после чего с обратной стороны ручки, снимите поводок замка.

4) Далее подденьте отверткой, пружину личинки наружной ручки.

5) И затем снимите ее.

6) В завершение операции, вставьте ключ открывания двери в личинку, и затем извлеките личинку из ручки.

Замена наружного и внутреннего замка двери:

Замена наружного замка двери:1) Для того что бы снять наружный замок, с двери автомобиля, прочтите по этому поводу отдельную статью, опубликованную ранее на нашем сайте, статья называется: «Замена наружного замка»

Замена внутреннего замка двери:1) Сперва, отверните отверткой оба винта, которые крепят наружный замок, к двери автомобиля.

Примечание!Отворачивать эти оба винта, лучше всего ударно поворотной отверткой, но если же у вас ее нет, то в таком случае воспользуйтесь обычной отверткой! (Если вы не знаете о такой отвёртки или не умеете ей пользоваться, тогда просмотрите статью под названием: «Что такое ударная отвертка и как ей нужно пользоваться?»)

2) После отворачивания винтов, снимите наружный замок, с двери автомобиля.

3) И следом за ним, извлеките внутренний замок, из внутренней части двери автомобиля.

4) После извлечения внутреннего замка, отсоедините от него при помощи отвертки, стопорную шайбу, которая стопорит «тягу внутреннего привода».

5) И после отсоединения стопорной шайбы, с замка снимите «тягу внутреннего привода».

6) Далее отсоедините от «тяги привода кнопки выключения замка», пластмассовый фиксатор который ее крепит, и после чего снимите тягу с замка.

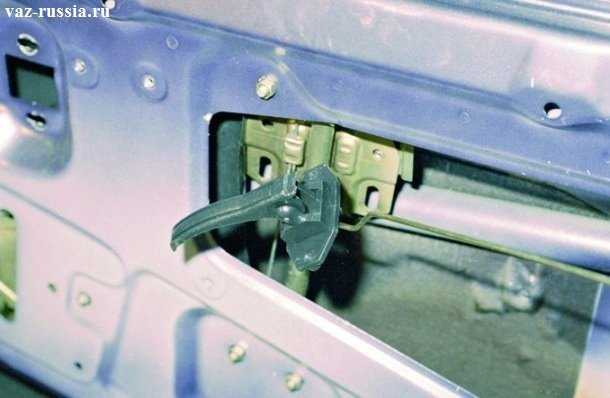

Замена внутренней ручки открывания двери:

1) Сперва отверните отверткой, оба винта, которые крепят ручку открывания двери, к самой двери автомобиля.

2) Затем засуньте свою руку, во внутреннюю часть двери, и после чего от туда извлеките ручку открывания двери.

3) После извлечения ручки, из внутренней части двери, отсоедините от нее трос тяги, и после чего снимите ее с автомобиля.

Замена фиксатора замка:

1) В начале отверните при помощи молотка, и ударно поворотной отвертки, центральный винт крепления фиксатора замка.

Примечание!Если у вас нет ударно поворотной отвертки, то в таком случае, центральный винт крепления фиксатора замка, отверните при помощи обычной отвертки!

2) После отворачивания винта, извлеките его из фиксатора.

3) Далее отверните точно таким же образом, как и центральный винт, еще два винта, которые крепят фиксатор, и после чего снимите фиксатор с кузова автомобиля.

Примечание!Перед снятие фиксатора, мы вам рекомендуем обвести то место, на котором фиксатор был установлен, фломастером, для того что бы при обратной установки фиксатора, регулировка замка двери, не была нарушена!

Важно!1) Установка на свое место фиксатора, личинки, а так же замков, и всех ручек, происходит в обратном порядке снятию!

Как заменить замок зажигания, проверить контактную группу и заменить её на ВАЗ 2108-ВАЗ 21099?

Замена замка зажигания:

Снятие:
1) В начале с «АКБ — это аккумуляторная батарея», отверните гайку которая удерживает клему «-» на АКБ и после чего скиньте клему. (Как скинуть с АКБ минусовую клему, см. в статье про «Замену аккумулятора на ВАЗ», в «первом» пункте)

2) Затем снимите кожух рулевой колонки и оба под-рулевых переключателя. (Как снять кожух и оба переключателя см. в статье: «Замена под-рулевых переключателей»)

Далее операция для наглядности будет показана при снятом руле, но всё же снять замок зажигания можно и не снимая руля.

3) Следом вставьте если замок позволяет, то в таком случае вставьте в него ключ зажигания и поставьте в положение «0».

Примечание!
Ключ нужно устанавливать в такое положение лишь для того, чтобы отключить противоугонное устройство!

4) Теперь выверните четыре болта, которые крепят замок зажигания. В том случае если эти болты у вас стоят болты со срезанной головкой, тогда сбейте их при помощи молотка и зубила

(Обязательно прочтите пункт «Важно!»)

Примечание!
Если не получится то в таком случае попробуйте высверлить все четыре болта, но только делайте это аккуратно не повредив ничего!

5) После того как болты будут ослаблены, извлеките их при помощи пассатижей из отверстия.

Установка нового замка производится в обратном порядке снятию.

Проверка контактов колодки проводов:

1) В начале снимите замок с автомобиля, воспользовавшись для этого приведённым текстом выше.

Примечание!
Прибор должен будет чётко показывать «0», при ином стечение обстоятельств замените контактную группу!

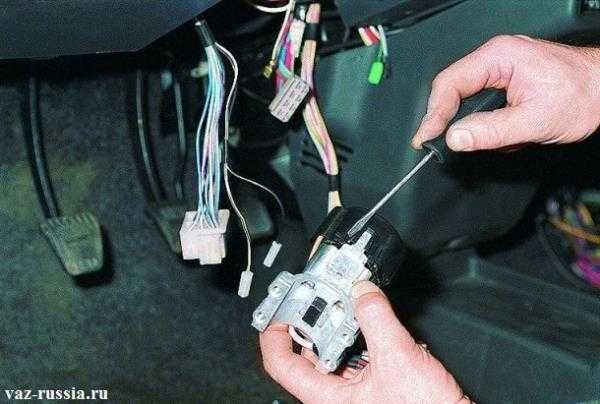

Замена контактной группы:

1) Для начала на снятом замке зажигания при помощи отвёртки отверните винт, который крепит крышку замка зажигания.

2) Затем отвёрткой отожмите две пластмассовые защёлки крепящие крышку замка.

3) После чего снимите крышку.

4) И в завершение, с замка зажигания снимите контактную группу.

Примечание!
Установка контактной группы, осуществляется в обратной последовательности!

Важно!
Не на всех автомобилях семейства «Самара» замок зажигания крепится к рулевой колонки четырьмя болтами, на некоторых автомобилях он крепится лишь при помощи двух болтов а сверху он закреплён при помощи крючка который указан красной стрелкой!

Дополнительный видео материал:
Ниже мы подготовили ролик, связанный с заменой замка зажигания на автомобилях «Самарского» семейства.

Замок зажигания в автомобилях семейства ВАЗ время от времени выходит из строя по причине ослабления контактных стоек или подгорания контактов внутри него. Бывает и выработкой кулачков пластмассового валика. Можно разобрать замок и почистить его, но лучше просто поменять на новый, учитывая что стоит он копейки, по сравнению с импортными замками.

Но если соединение проводов вместе не привело к срабатыванию стартера (или он включился не с первого раза) — проверяйте втягивающее реле на стартере. На нем тоже могут подгореть контактные пятаки, что будет препятствовать нормальному замыканию цепи. Как вариант, можно отверткой замкнуть два больших вывода на втягивающем реле (перед этим авто ставим на нейтраль и задействуем ручник). При замыкании стартер должен начать бодро крутить. Если это произошло — снимайте и меняйте втягивающее реле. Если же стартер при замыкании крутит «вяло», придется его снимать и проверять состояние щеток.

Замок зажигания предназначен не только для запуска двигателя — он выполняет сразу несколько функций:

• подает напряжение в бортовую сеть автомобиля, замыкая цепи системы зажигания, освещения, звуковой сигнализации, дополнительных устройств и приборов;
• по команде водителя включает стартер для запуска силовой установки и выключает его;
• отключает питание бортовой цепи, сохраняя заряд аккумуляторной батареи;
• защищает автомобиль от угона путем фиксации рулевого вала.

Возможные проблемы

Иногда, после установки нового замка на Ваз 2109, дверь может не закрываться. Причина в ошибках, допущенных при сборке. Чаще всего, забывают надеть замочную тягу. При таком раскладе замок просто не будет открываться. Снимите замок, и установите тягу на место.

Также возможно необходимо отрегулировать замок. Делается это с помощью фиксатора. Его ослабляют и перемещают замок в нужном направлении, добиваясь оптимальной работы. Иногда приходится удлинять или укорачивать тягу. Ваша задача подобрать ее длину наиболее оптимально.

https://youtube.com/watch?v=t81PhyOkokw

Заключение. Если, все этапы работы будут проведены аккуратно и правильно, то никаких затруднений вы не испытаете. Замена личинки замка двери на ВАЗ 2109 в таком случае произойдет достаточно быстро. Проделав эту работу, вы сможете повторить ее значительно быстрее. Наиболее оптимальный вариант ставить новые детали. В противном случае, вскоре вам придется разбирать дверь еще раз.

Назначение и устройство

Главным назначением замка изначально была защита машины от угона, однако:

• Сегодня, как видно из практики, чтобы завести и угнать автомобиль, угонщикам совсем не обязательно наличие ключа, либо его дубликата
• Выражаясь понятнее, защита из замка раньше оправдывала себя, а сегодня она — «так себе»
• Оснащенные современными технологиями и приборами продвинутые угонщики способны всего за несколько секунд взломать электронную защиту самых современных противоугонных систем
• А уж на ваз 2109 личинка замка либо сам замок ваз 2109, либо его отечественный аналог вообще можно назвать развлечением для начинающих
• На самом деле, замок зажигания является обыкновенным прерывателем, который при повороте ключа размыкает либо замыкает определенную группу контактов
• Появление неисправности замка зажигания увеличивает вероятность угона транспорта в несколько раз, кроме этого создает большие неприятности вам и, по закону подлости, в момент совершенно неподходящий для этого
• Устройство любого выключателя зажигания сходно, оно состоит из замка и его контактной группы
• А контактная группа представляет собой две отдельных пластины, неподвижную и подвижную
• Подвижная пластина двигается при повороте ключа в замке и происходит замыкание контактов в нужной последовательности
• Уже сейчас на всех отечественных автомобилях успешно применяются выключатели, имеющие одинаковую конструкцию и порядок замыкания контактов

Причины замены

Как правило, замена личинок замков ваз 2109 осуществляется в таких случаях:

• Когда машину пытались угнать, и пострадала при этом личинка замка
• Если хозяин автомобиля потерял свои ключи
• Поломка личинки в процессе работы

Двигатель машины может не запускаться из-за плохого контакта. Проверить это совсем не трудно, для этого достаточно иметь под рукой омметр, либо мультитестер с функцией омметра и пять минут времени:

• Отключаем «-» клемму от аккумулятора
• Снимаем нижний кожух с рулевой колонки

• Отсоединяем контакты и проверяем сопротивление омметром
• У исправных контактов должно быть минимальное (нулевое) сопротивление
• Иначе вам необходима замена либо контактной группы, либо всего замка целиком

Замена двигателя на другой ВАЗовский

Сложнее с заменой карбюраторного мотора на инжекторный. В этом случае придётся добавить блок электронного управления работой двигателя (ЭБУ) и смонтировать новую электрическую схему. ЭБУ полностью контролирует процесс работы мотора с распределённым впрыском топлива через систему датчиков, включая датчик расхода поступающего воздуха, температуры жидкости системы охлаждения, положения коленвала. И всё это надо корректно коммутировать — от вас потребуются внимательность и опыт. Многие специалисты считают, что эта работа не должна выполняться своими руками в гараже. Даже если у вас там найдётся тельфер для демонтажа 120-килограммового мотора, трудно себе представить полноценное тестирование блока электроники без специального стенда, с одним отвёрточным пробником.

Двигатель от Приоры потребует и некоторой модернизации сцепления ВАЗ 2109.

Замена личинки замка багажника ВАЗ 2109

Если багажник не закрывается, возможно понадобиться замена замка багажника или личинки. Причин может быть несколько, самая частая из них – неправильное положение запорной площадки или штока, на который крепится запорный механизм. Также неисправность может быть вследствие ослабления различных крепежных элементов, как облицовки, так и узлов внутри двери. При ремонте двери потребуется дополнительно уплотнить места соприкосновения пластика обшивки к металлическому каркасу двери.

Боковые двери, чаще всего, ограничиваются просто затяжкой крепежных болтов и гаек. Однако, в случае с дверью багажника, могут возникнуть определенные трудности. Порядок действий таков:

1. Перед началом работ нужно снять обшивку двери багажника, которая крепится к металлической части клипсами по всему периметру и пластиковый кожух замка.
2. Осуществляется замена опорного механизма. Если стерся или сломался запорный «зуб» замка, который входит внутрь площадки необходимо приобрести новый корпус и заменить личинку замка ВАЗ 2109. Это отображено в фотоотчете, начиная с фото № 7.
3. Открутите гайки с нижнего фиксатора двери и вытащите шайбы.
4. Регулируйте положение фиксатора до тех пор, пока дверь багажника не начнет закрываться плотно и без приложения дополнительных усилий.Работа эта сложная и требует терпения. Откручивать и закручивать гайки придется не один раз, пока вы достигните желаемого результата, а именно – дверь закрылась и не вибрирует при езде.
5. Если втулка фиксатора подверглась поломке, то ремонту она не подлежит. В этом случае требуется её замена, а не регулировка.
6. Установка нового замка производится в порядке обратном снятию, при этом перед полной затяжкой болтов отрегулируйте положение крепления двери и только после этого затяните болты на максимум.

• Каталожный номер замка багажника ВАЗ 2109 в сборе — 21086305010.
• Каталожный номер личинки замка багажника ВАЗ 2109/21099 — 210996100045.

1

Отсоединяем от внутреннего замка тяги наружной ручки и выключателя замка. Отворачиваем два винта крепления замка двери.

2

Так как на резьбу винтов нанесен герметик, при отворачивании лучше воспользоваться ударной отверткой.

3

Снимаем наружный и внутренний замки двери. С внутренней стороны отворачиваем две гайки крепления наружной ручки замка и снимаем ручку.

4

Вынимаем из двери внутренний замок с внутренней ручкой. Снимаем стопорную скобу с пальца рычага и отсоединяем тягу внутренней ручки от рычага внутреннего замка.

5

Производим замену внутреннего замка на новый. Собираем всё в обратной последовательности.

6

Схема замка передней правой двери: 1. Передняя наружная ручка двери. 2. Кнопка выключения замка. 3. Облицовка внутренней ручки. 4. Внутренняя ручка двери. 5. Внутренний замок. 6. Тяга внутреннего привода. 7. Промежуточный рычаг. 8. Фиксатор замка. 9. Наружный замок.

7

Замена личинки замка ВАЗ 2109 на новый корпус замка.

8

Берём замок в руку и молотком наносим лёгкие удары в боковушку замка.

9

Продолжаем стучать, пока не появится штифт.

10

Вынимаем штифт плоскогубцами.

11

Вынимаем пружину, крючок. С помощью ключа снимаем фиксирующую скобу и…

12

… вынимаем личинку заднего замка.

13

С помощью ключа «на 8» устанавливаем замок на место.

14

Собираем дверной замок в обратной последовательности.

Карбюраторный мотор на Ваз 2109

Что тут скажешь. До сих пор многие уважают этот тип двигателя, несмотря на его моральное устарение. Как известно, на серийные автомобили сегодня такие моторы не ставятся, но на дорогах встречается немало экземпляров с карбюраторным агрегатом.

Примечание. Карбюраторные варианты моторов уже давно получили нагоняй в развитых странах. В Европе, где экологии и чистоте воздуха уделяется большое значение, такие двигатели давно в черном списке.

В принципе, большой выброс вредных веществ в атмосферу и является первым и самым главным недостатком таких двигателей. Из других особенностей этого мотора можно выделить следующее:

На высоких оборотах «карбюратор» значительно снижает свои возможности. Речь идет о крутящем моменте, который, впрочем, наиболее высок на низких оборотах.

Примечание. В частности, на высоких скоростях автомобилю Ваз 2109 с карбюраторным силовым агрегатом сложнее бывает совершать обгон, ввиду того, что приемистость автомобиля значительно снижается. С другой стороны, при старте с места такой двигатель позволяет нарастить требуемую скорость очень быстро (14 или 16 с/100 км/ч).

Большой расход топлива по сравнению с инжектором, еще один минус. Как известно, карбюратор поглощает столько горючего, сколько требуется. К примеру, при больших нагрузках ему потребуется много топлива (обычный расход — 8,7 л/100 км);

Наличие ручного управления воздушной заслонкой — это и минус, но в холодное время года это дает, как выражаются опытные автомобилисты, «прочувствовать» двигатель.

Примечание. На некоторых моделях Ваз 2109 с карбюраторным агрегатом, вышедших в последнее время, даже ставилось автоуправление этой заслонкой.

Имеет такой двигатель, конечно же, и свои преимущества:

• В первую очередь цена на карбюратор значительно дешевле;
• Обслуживание его тоже проводится намного легче и недорого;
• Отсутствие каких-либо блоков управления на микроконтроллерах любителями карбюраторных Ваз 2109 рассматривается, как преимущество;
• Ремонт карбюратора опытный водитель способен выполнить где угодно, даже в чистом поле, без наличия специальных инструментов и помощника.

Примечание. Один из вариантов быстрого ремонта карбюратора подразумевает продувку, когда меняются местами два бронепровода. А вот с инжекторным двигателем такое точно осуществить не получится.

Характерные неисправности

Замок относится к системе зажигания автомобиля. Отметим сразу, что если наблюдаются проблемы, то устранить их можно своими руками, ведь, как правило, на «девятке» установлена устаревшая система зажигания, не требующая диагностики и ремонта на СТО.

Как удостовериться в неисправности

Ниже приводится совет, как удостовериться, что замок зажигания действительно не работает:

• Вставляем ключ зажигания и поворачиваем его в определенное положение. Обязательно должно произойти при этом замыкание в цепи. Смотрим по схеме: если положение «1» ключа, работает ли наружное освещение или контрольные приборы;
• Рекомендуется проверить на всех положениях замка. Если наблюдаются отклонения от нормы, налицо неполадки с замком;
• Можно проверить функциональность замка зажигания и следующим способом: покрутить руль, который не должен блокироваться. Сработать же блокировка на работоспособном руле должна только при вторичном повороте ключа из положения «1» в положение «2»;

Достоверно проверить, работает ли замок, можно так: берем обыкновенную переносную лампу и подключаем ее одним концом к массе, другим — к замку. Включаем зажигания — если лампочка горит нормально, то замок в порядке. В случае, если лампочка горит слабо или вовсе не горит — замок неисправен.

Распространенные неисправности

Среди них на первом месте следующие:

Замок заклинивает. Это даже наблюдается в «девятках», когда поставлен замок новый. Причина — заводской брак или то, что приведено ниже.

Примечание. Заклинивать замок может и по причине проблем взаимодействия со стартером. В этом случае надо ввести внутрь замка немного силиконовой смазки и делать это каждый раз, как только замок заклинит.

• Замок может износиться со временем и это станет причиной его плохой работы;
• Замок зажигания легко приходит в негодность при неудачной попытке угона автомобиля, а также любом неаккуратном обращении.

Замена замка зажигания на авто ВАЗ

Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

• Отключить аккумуляторную батарею
• Снять пластмассовый кожух, предварительно открутив винты его крепления.
• Затем откручиваем два винта крепления замка зажигания к кронштейну.
• Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
• Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
• После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

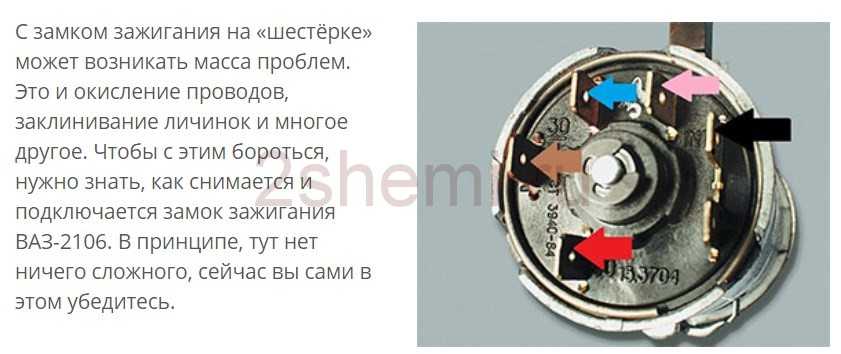

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.

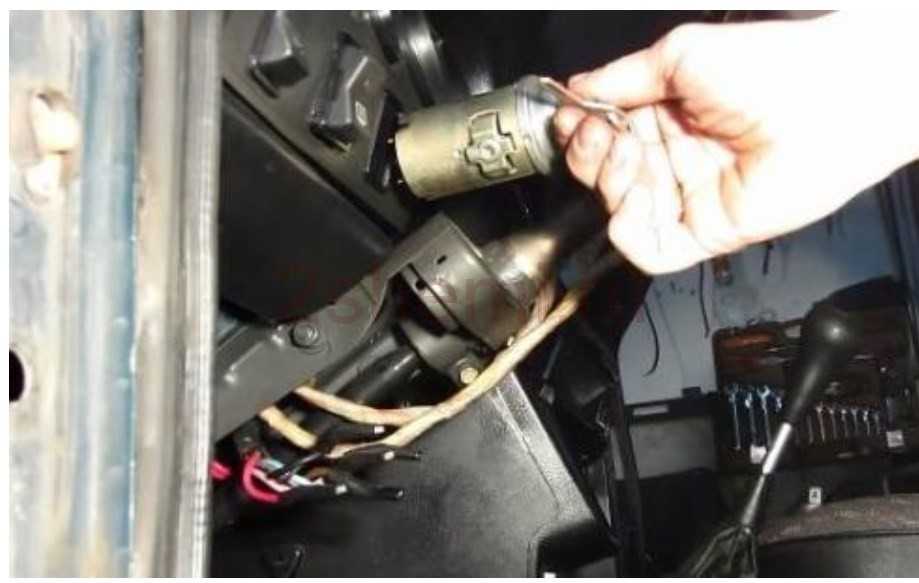

Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.

Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода

Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах

После этого собираем кожух рулевой колонки.

Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

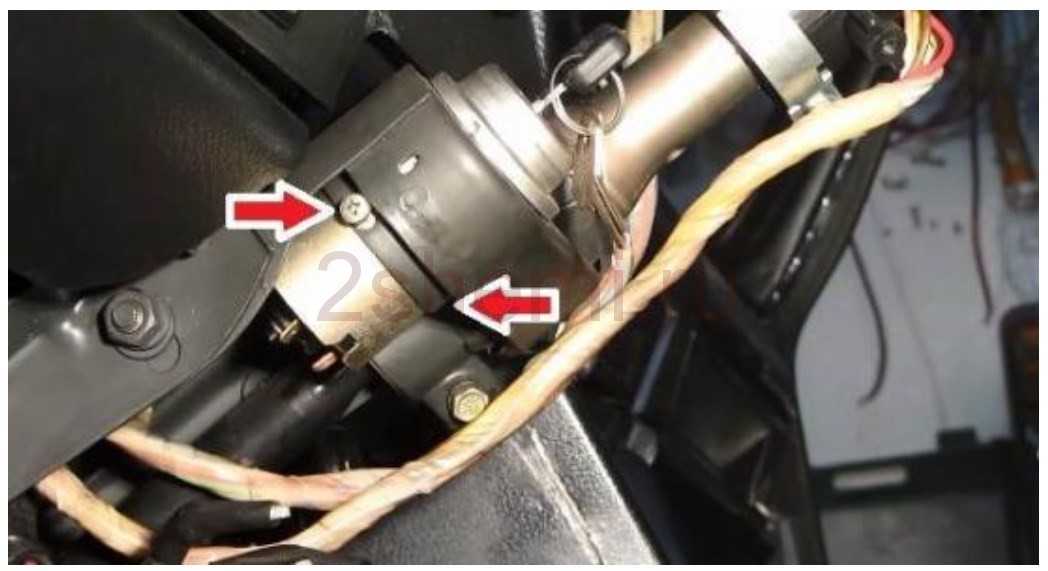

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.

Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.

На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.

Демонтаж неисправного замка

Откручивание болтов замка зажигания зубилом

На практике замена замка зажигания на ВАЗ 2114 будет невозможной до тех пор, пока вы не избавитесь от старого. Сделать это не сложно, но придется уделить некоторое время своему автомобилю.

1. Когда вы открыли себе доступ к замку зажигания, точнее к его корпусу, вы заметите, что замок крепится на рулевой колонке с помощью четырех болтов. Проблема в том, что у них нет головок.
2. Это явление представляет собой часть «уникальной» заводской противоугонной системы в исполнении компании АвтоВАЗ. На деле подобная система несколько усложняет запуск мотора преступниками, у которых ключа нет. Так что сильно не ругайте их.
3. Зубилом и молотком эти болты ослабляются, а их снятие выполняется при помощи пассатижей.
4. Далее снимает скобу с колонки;
5. Обязательно отключите колодку питания. Вообще схема подключения проводов на замок зажигания ВАЗ 2114 простая, если вы купите замок в сборе. Не придется ничего паять и разбираться, какой провод куда ведет. Все собрано в колодку, потому ее останется только вставить в соответствующий разъем. И все.
6. Отключив колодку питания, вы теперь можете наконец-то избавиться от вышедшего из строя выключателя зажигания.
