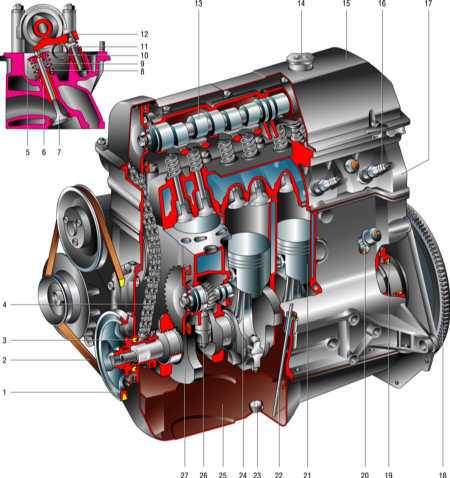

Двигатель ваз 2106 - особенности конструкции, описание, ремонт

Двигатель ВАЗ. Коленвал

Коленчатый вал отлит из высокопрочного чугуна и насчитывает пять опорных (коренных) шеек и четыре шатунных. Поверхности шеек закалены токами высокой частоты на глубину 2-3 мм. В заднем конце коленчатого вала выполнено гнездо для установки подшипника ведущего вала коробки передач.

Шатунные и коренные шейки коленчатого вала соединяются каналами, по которым подводится масло для смазки шатунных подшипников. Технологические выходы каналов закрыты колпачковыми заглушками, которые запрессованы и для надежности зачеканены в трех точках.

Осевое перемещение коленчатого вала ограничено двумя упорными полукольцами, установленными в блоке цилиндров по обе стороны заднего коренного подшипника. С передней стороны подшипника ставится сталеалюминиевое полукольцо, а с задней — металлокерамическое (желтого цвета). Обе разновидности полуколец имеют одинаковые размеры и изготавливаются толщиной 2,31-2,36 мм и 2,437-2,487 мм (ремонтные). При сборке двигателя полукольца подбираются по толщине, чтобы осевой свободный ход (люфт) коленчатого вала находился в пределах 0,06-0,26 мм.

Для продления срока службы коленчатого вала предусмотрена возможность перешлифовки шеек коленчатого вала при износе или повреждении их поверхностей. Шлифованием диаметры коренных шеек уменьшают на 0,25; 0,5; 0,75 и 1,00 мм. При этом диаметры коренных шеек после перешлифовки должны быть соответственно равны 50,545-0,02; 50,295-о,ог; 50,045-о,02; 49,795-0,02 мм, а диаметры шатунных шеек — 47,584-0,02; 47,334-0,02; 47,084-о,о2; 46,834-о,02 мм.

Коленчатые валы двигателей 2103 и 2106 отличаются от коленчатых валов двигателей 2101 и 21011 увеличенным на 7 мм радиусом кривошипа. Поэтому у коленчатых валов двигателей 2103 и 2106 для отличия на одной из щек средней коренной шейки имеется маркировка «2103».

Коленчатый вал балансируется отдельно от маховика, благодаря чему эти детали взаимозаменяемы по отдельности.

Вкладыши коренных и шатунных подшипников.

Вкладыши тонкостенные, биметаллические, сталеалюминиевые. Вкладыши 1-, 2-, 4- и 5-го коренных подшипников имеют на внутренней поверхности канавку (с 1987 г. нижние вкладыши этих подшипников устанавливаются без канавки). Вкладыши центрального (3-го) коренного подшипника отличаются от остальных вкладышей большей шириной и отсутствием канавки на внутренней поверхности. Все вкладыши шатунных подшипников без канавок, одинаковые и взаимозаменяемые.

Вкладыши каждого подшипника состоят из двух одинаковых половинок. От провертывания они удерживаются выступами, входящими в соответствующие пазы шатунного или коренного подшипника.

Номинальная толщина вкладышей коренных подшипников равна 1,831-0,007 мм, а шатунных подшипников 1,730-0,007 мм. Вкладыши ремонтных размеров поставляются под шейки коленчатого вала, уменьшенные по диаметру на 0,25; 0,50; 0,75; 1,00 мм. Толщина ре-монтных вкладышей шатунных подшипников равна 1,855-о,оо7; 1,980-0,007; 2,105-о,оо7; 2,230-о,оо7 мм, а коренных 1,956-о,оо7; 2,081-о,оо7; 2,206-о,оо7; 2,331-о,оо7 мм.

Маховик. Отливается из чугуна и снабжен стальным зубчатым венцом для пуска двигателя стартером. Венец напрессовывается на маховик в горячем состоянии. Зубья венца для увеличения износостойкости и прочности закаливают токами высокой частоты.

Маховик крепится к фланцу коленчатого вала шестью самоконтрящимися болтами, под которые подкладывается одна общая шайба. Заменять эти болты какими-либо другими недопустимо. Расположение болтов таково, что маховик можно прикрепить к валу только в двух положениях. Его необходимо устанавливать так, чтобы метка — конусообразная лунка — находилась против шатунной шейки 4-го цилиндра. Метка служит для определения ВМТ в 1- и 4-м цилиндрах. Центрируется маховик с коленчатым валом передним подшипником ведущего вала коробки передач.

В начало страницы

Источники

http://www.avtika.ru/qa/1002-snjatie-zamena-ustanovka-kolenvala-i-ego-vkladyshej-vaz-classic-niva
http://doctorvaz.ru/dvigatel/zamena_peredney_uplot_manjeti.html
http://vaz-2101-07.ru/1_dvigatel/4.html

Чем грозит поломка подшипника коленчатого вала

Чаще всего после появления подозрительного шороха автомобиль сможет проехать ещё не одну сотню километров. Но не откладывайте замену подшипника в долгий ящик, поскольку пустячная на первый взгляд неисправность может обернуться другими проблеми:

разрушение подшипника — причина повышенной вибрации коленвала, а это приводит к износу заднего сальника и появлению течи моторного масла;
из-за потери опоры и нарушения балансировки хвостовик первичного вала испытывает знакопеременные нагрузки, что в конечном итоге может закончиться поломкой КПП;
обоймы заклинившего подшипника могут повреждать посадочные места на валу коробки переключения скоростей или в фланце коленвала;
при разрушении сепаратора и потере шариков усложняется демонтаж внешней и внутренней обоймы.

Как вы и сами видите, не стоит доводить дело до полного разрушения узла. Тем более, что вытащить подшипник из коленвала под силу даже начинающему водителю.

Приступаем к замене

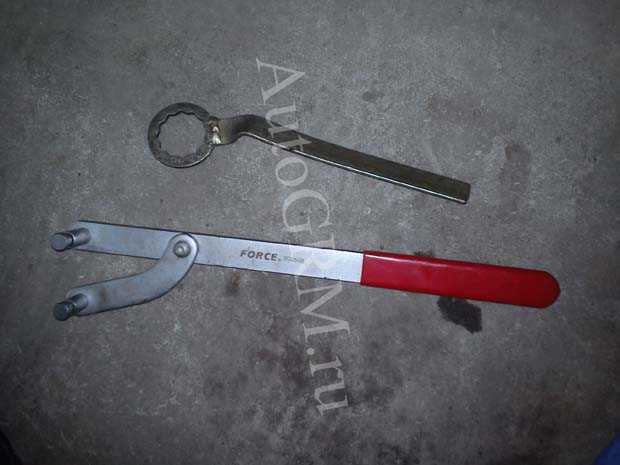

Нам понадобится: спец ключ на 36 и универсальный фиксатор шкивов.

Данная машина карбюраторная но если установлен инжектор процедура замены особо не отличается.

Вид под капотного пространства.

Снимаем корпус воздушного фильтра с карбюратора. Откручиваем три гайки на 10 и четыре на 8 крепления корпуса к карбюратору.

Осторожно не уроните ничего в карбюратор иначе придется его снять, а может и впускной коллектор тоже. Потому что если на заведенной машине они попадут под впускной клапан то можно отправится прямиком на ремонт головки

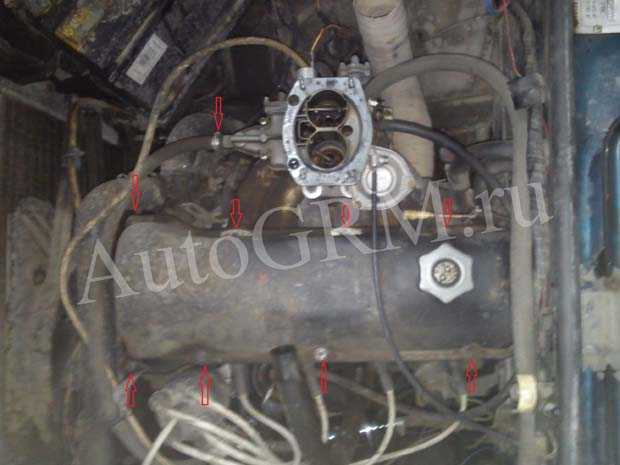

Снимаем бензопровод и крышку трамблера. Откручиваем восемь гаек на 10 крепления клапанной крышки и снимаем шайбы с пластинами.

Снимаем тросик подсоса и привод дроссельной заслонки. Затем снимаем клапанную крышку вместе с прокладкой, ее тоже лучше заменить.

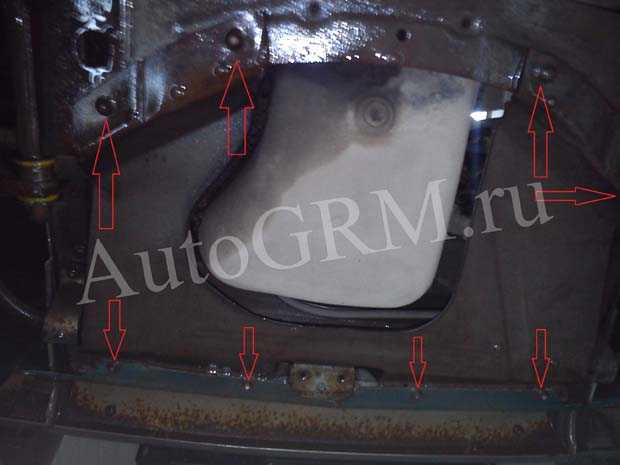

Снимаем защиту снизу.

Сливаем антифриз.

Ослабляем гайку на 19 крепления генератора.

Раскручиваем хомуты на патрубках и снимаем последние.

Ослабляем хомут нижнего патрубка помпы и легким движением руки снимаем его.

Отсоединяем провода питания вентилятора охлаждения и термодатчика на радиаторе. Снимаем радиатор вмести с патрубками и термостатом.

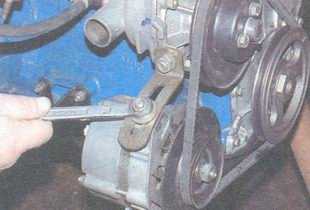

Ослабляем гайку натяжителя генератора и при помощи монтировки сдвигаем его вперед. Снимаем ремень генератора.

Теперь вращаем коленвал за шкив волшебным ключом на 36 и добиваемся совпадения меток на шкиве и крышки, а также на звездочке распредвала и отливе постели последнего.

А теперь самое интересное. Откручиваем гайку на 36 держащею шкив коленвала. Стопорим шкив специальным ключом и откручиваем. Если нет такого можно включить пятую скорость, попросить друга нажать на тормоз и легким движением ключа открутить ее.

Снимаем шкив. Откручиваем шесть болтов и три гайки на 10 сбоку, три болта снизу крышки привода распредвала. Снимаем последнею.

Откручиваем две гайки крепления натяжителя цепи и снимаем его.

На данной машине был установлен автоматический натяжитель. Наконец то до кого-то дошло!

Откручиваем болт крепления звёздочки распредвала и сняв ее запоминаем или метим отверстие для центровки.

Перед нами предстала удивительная картина.

1 – предохранитель, препятствующий перескакиванию цепи.

2 – крепление башмака натяжителя цепи ГРМ.

3 – звездочка коленвала.

Откручиваем предохранитель, ключом на 10 и крепление натяжителя, а так же болт крепления звездочки привода вспомогательных агрегатов (поросенка).

Снимаем все звезды и старую цепь. Проверяем совпадение меток. Шпонка коленвала должна быть напротив отлива на блоке цилиндров.

Ставим новые звезда на коленвал и привод вспомогательных агрегатов. Смазываем новую цепь ГРМ и устанавливаем ее на место.

Сверху подкладываем под цепь любой инструмент для того что бы она ни сваливалась вниз.

Устанавливаем звездочку распредвала в цепь таким образом, что бы при установке на респредвал нисходящая ветвь цепи была натянута и все метки совпадали. Проворачиваем распредвал против часовой стрелки на небольшой угол и за коленвал возвращаем назад, таким образом, цепь натягивается и можно оценить правильность установки меток. Если метки не совпали, перебрасываем цепь на зуб и повторяем процедуру снова.

Устанавливаем натяжитель цепи на место и активируем его. Затягиваем все болты крепления звезд и контрим их. Проворачиваем коленвал два оборота и если клапана с поршнями не встречаются и все метки встают на свое место, поздравляем себя с выполнением самой ответственной операции.

Смазываем герметиком прокладку крышки коленвала и устанавливаем ее на место.

Ставим шкив, затягиваем его и еще раз прокручиваем коленвал и проверяем все метки. Лучше перестраховаться, чем потом рвать волосы на всех местах и искать телефон моториста.

Откручиваем гайку на 13 трамблера и вынув его проворачиваем бегунок так что бы он смотрел на контакт четвертого цилиндра. Ставим трамблер на место, но помним, что после окончательной сборки придется выставить зажигание. Останавливаться на этом не будем, так как данную процедуру легко можно найти в интернете. Если интересно то видео об установке зажигания в конце статьи.

Ставим на место все что сняли, в порядке обратном снятию. Заливаем антифриз, заводим, регулируем зажигание. Вот и подошла к концу ваша первая замена цепи ГРМ.

Причины не горящих фонарей заднего хода автомобиля ВАЗ

Для начала необходимо узнать по какой причине не светятся фонари заднего хода – может просто перегорели лампочки(см.Замена ламп в заднем фонаре ВАЗ 2110: делаем самостоятельно) и не нужно даже менять датчик? Вот несколько причин:

Перегорели лампочки заднего хода. Проверить их работоспособность можно, достав их из фонарей и проверив при помощи мультиметра.

Поврежденная проводка – еще одна причина. Тут все сложнее – искать дольше придется. А проверяется точно так же – при помощи мультиметра на прозвонку или сопротивление.
Плохие контакты на датчике заднего хода. Как известно ничего с плохим контактом обычно не работает.
Нарушение изоляции на проводах возле датчика ведет к их замыканию.
Перегорел предохранитель(см.Ваз 2110: как проводится замена предохранителей). Какой именно необходимо уточнить для каждого автомобиля в справочнике по ремонту.
Ну и поломка самого датчика – об этом свидетельствует как не включение фонарей при включении задней передачи, так и постоянное свечение фонарей.

Для устранения неисправности фонарей, возможно, придется выполнить все пункты ремонта, но начать можно с датчика. Цена на него маленькая – обычно около 100 рублей, поэтому можно его купить и поменять, а дальше решать проблемы по мере их поступления.

Инструменты

Итак, что нужно для замены датчика заднего хода своими руками:

Набор ключей. Хотя это даже громко сказано. Понадобится ключ на 22 и в некоторых случаях ключ на 24

Мультиметр

Небольшая емкость для масла
Отвертка
Пассатижи
Нож
Изоляционная лента
Молоток
Зубило

Установка коленчатого вала

Установка коленвала производится на предварительно вымытый, сухой и чистый блок. Сборку производят в такой последовательности:

Запрессовывают опорный подшипник первичного вала.
Устанавливают новые коренные вкладыши коленвала.
Согласно параметрам допусков подбирают полукольца коленвала.
Шатунные и коренные шейки смазывают моторным маслом, после чего укладывают коленчатый вал в блок.
По меткам ставят крышки подшипников и затягивают болты крепления усилием 68-84 Нм.
Далее устанавливают шатунные вкладыши и крепят шатуны. Затягивать болты необходимо усилием не более 54 Нм.
Устанавливают задний сальник коленвала.
К блоку присоединяется поддон картера агрегата.
Сальник передний устанавливается на блок совместно с крышкой (замена сальника коленвала необходима после шлифования в любом случае).
Шкив коленвала устанавливается после затягивания передней крышки.
Далее на двигатель монтируются промежуточный вал, устанавливается головка блока цилиндров, детали газораспределительного механизма.
Регулируют натяжение цепи.
Выставляют метки коленвала и метки на распределительном вале.
Устанавливаются остальные детали и узлы.
Регулируют натяжение ремня генератора.
Устанавливают и регулируют зажигание.

При сборке все прокладки необходимо садить на автомобильный герметик. Так вы сможете избежать подтекания масла при эксплуатации агрегата.

Вы никак не решитесь, ремонтировать или менять коленвал? Цена на новый в настоящее время составляет не менее 3000 рублей. Если же прошлифовать и отремонтировать старый коленвал ВАЗ 2106, цена работ будет в 5 раз меньше этой суммы, так что выгода очевидна.

Коленвал и фото стадий его ремонта, чтение специальной литературы — все это поможет вам подойти к работе с уверенностью, своими руками вдохнуть в двигатель новую жизнь, вырасти в глазах друзей и знакомых.

Коленвал ВАЗ 2106 — деталь кривопишно-шатунного механизма, играющая в автомобиле весьма существенную роль. Для того чтобы максимально качественно выполнить установку коленвала, потребуется множество разнообразных инструментов, по большей части продающихся в любом специализированном автомобильном магазине

Обратите внимание на то, что при сборке поршня шатунных двигателей ВАЗ 2106 есть свои особенности

Для того что бы сделать ремонт двигателя ваз 2106 потребуются инструменты:

Ключи на 10 до 36;
Головки на 14, 17, 19, 21;
Отвертка;
Молоток;
Съемник масляного фильтра;

Ремонт двигателя ваз 2106 будет рассмотрен пошагово.

1. Для начала ремонта нужно снять двигатель.

2. Выкрутите болт крепления рымы, которая устанавливается при снятии двигателя.

3. Снимите шланг топливного насоса, предварительно расслабьте хомут.

4. Окрутите 2 гайки, которые крепят топливный насос и уберите насос со шпилек.

5. Уберите проставку, которая установлена под насосом, с толкателем и прокладкой.

6. Уберите прокладку, которая стоит между проставкой и БЦ.

7. Снимите провода свечей зажигания.

8. Открутите гайку крепления распределителя зажигания к ГБЦ.

9. Уберите прижимную пластину КРЗ.

10. Отсоедините от вакуумного регулятора шланг.

11. Уберите распределитель зажигания с мотора.

12. Открутите гайку нижнего крепления генератора, уберите шайбы.

13. Открутите на 1-2 оборота гайка крепления генератора.

14. Открутите гайку крепления натяжной планки к БЦ, снимите шайбу.

15. Подвиньте генератор к БЦ; ослабьте натяжение ремня и снимите ремень с генератора.

16. Уберите генератор.

17. Уберите ремень генератора со шкивов.

18. Уберите шланг подогрева впускного трубопровода, ослабив затяжку хомута шланга.

19. Открутите 3 болта крепления корпуса насоса охлаждающей жидкости к БЦ и снимите насос в сборе со шкивом.

20. Снимите шланг карбюратора, предварительно отжав хомута.

21. Снимите шланг подачи разрежения к вакуумному регулятору распределителя зажигания.

22.Снимите шланг системы вентиляции картера.

23. Ослабьте затяжку хомута крепления шланга системы вентиляции к крышке сапуна и снимите шланг со штуцера крышки.

24. Снимите стопорную шайбу с оси промежуточного рычага привода дроссельной заслонки карбюратора.

25. отсоедините наконечник поперечной тяги от рычага карбюратора и снимите тяги привода дроссельной заслонки.

26. Ослабьте затяжку масляного фильтра и отверните его (см. «Замена масла и масляного фильтра в двигателе ВАЗ 2106»).

27. Уберите крышку сапуна от БЦ вместе с указателем уровня масла, открутив гайку крепления крышки сапуна.

28. Снимите датчик давления масла в системе смазки.

29. Отверните гайку крепления шкива коленвала.

30. Снимите шкив коленвала, отвернув гайку крепления

31. Окрутите 3 болта крепления картера и снимите шайбы.

33. Окрутите 6 болтов и 3 гайки крепления крышки привода распредвала к БЦ, и снимите крышку от блока.

34. Если на БЦ осталась прокладка, снимите ее.

35. Открутите 8 гаек, которые крепят крышки ГБЦ, уберите пластины, кронштейн с вакуумным шлангом крышку и саму крушку.

36. Снимите прокладку на головке блока.

37. Разогните лепестки стопорных шайб болтов крепления звездочки валика привода вспомогательных агрегатов и звездочки распредвала.

38. Снимите натяжитель цепи, открутив 2 болта крепления.

39. Ослабьте затяжку болта крепления звездочки валика привода вспомогательных агрегатов, при этом давая коленвалу проворачиваться.

40. Выверните болт крепления звездочки распредвала, при этом давая коленвалу проворачиваться.

41. Удалите звездочку и цепью распредвала.

42. Уберите звездочку с цепью с валика и снимите цепь со звездочки.

43. Открутите ограничительный болт и снимите цепь привода распредвала.

44. Снимите звездочку коленвала, сдвинув ее.

45. Открутите и уберите болт крепления вместе с башмаком.

46. Открутите 9 гаек, которые крепят корпус подшипников распредвала. Уберите плоские шайбы с корпусом подшипников.

47. Открутите 9 болтов крепления ГБЦ.

48. Отверните 11 болт крепления ГБЦ и снимите ГБЦ.

49. Снимите прокладку ГБЦ.

50. Удалите маховик.

51. Вывернете 2 гайки, которые крепят переднюю крышку картера сцепления и удалите крышку.

52. Выверните последние 16 болтов крепления масляного картера, удалите шайбы и масляный картер.

53. Снимите прокладку масляного картера.

54. Уберите держатель заднего сальника.

55. Снимите масляный насос, открутив 2 болта крепления.

56. Снимите прокладку масляного насоса.

57. Выверните 2 болта крепления упорного фланца валика привода вспомогательных агрегатов, сдвиньте валик вперед и удалите его.

58. Снимите шестерню привода распределителя зажигания, поддевь ее отверткой

59. Закрепите две гайки на шпильку крепления маслоотделителя, выверните шпильку.

60. Открутите болт, который крепит кронштейн сливной трубки маслоотделителя и удалите кронштейн, сдвинув его по трубке до конца.

61. Уберите маслоотделитель со сливной трубкой.

62. Отверните две гайки крепления крышки шатуна любого цилиндра.

63. Сдвиньте крышку шатуна с посадочного места легкими ударами молотка и снимите крышку с вкладышем.

Где находится?

Чтобы определить, где расположен датчик положения коленвала на автомобиле ВАЗ, достаточно понять, как он функционирует. Это несложно. Данное устройство считывает зубчики шкива коленвала, проходящие возле его сердечника, создающие импульсы переменного тока, а далее отправляет их в электронный блок. Значит, этот датчик вала может находиться только — возле шкива генератора. Закреплен он болтом в специальном кронштейне. К датчику, подключен достаточно длинный провод имеющий разъем.

Согласно стандарту на ВАЗ 2112 с двигателем 16 клапанов ставится индукционный датчик положения вала, состоящий из специального намагниченного сердечника и обмотки. Он следит за прохождение мимо сердечника шестидесяти зубчиков диска, которые размещены с промежутком в 6 градусов. Суть в том, что 2 подряд зубчика отсутствует, вследствие чего получается небольшой промежуток. Когда мимо устройства проходит впадина в нем создается специальный импульс, передающийся посредством провода ЭБУ.

Управляющее устройство ВАЗ вычисляет частоту вращения коленвала и направляет специальные сигналы форсункам. Необходимо следить, чтобы промежуток между намагниченным сердечником и зубчиками был в пределах 1±0,2 миллиметра. В случае потребности проверки и вероятной замены из-за неисправности отыскать датчик положения коленчатого вала несложно — он крепится к крышке маслонасоса. Замена и проверка этого устройства проста и по силам даже начинающему автомобилисту. И естественно для этого ехать на СТО нет никакого смысла. Это лишняя трата средств и время. На самостоятельную замену этого устройства уйдет время меньше чем на замену колеса.

Неисправность датчика коленвала и его диагностика

Такая неисправность датчика коленвала ВАЗ 2110, как полный выход из строя прибора, не дает возможности завести двигатель этого автомобиля. Однако дефекты более мелкого плана приводят к ряду других неисправностей.

Виды неисправностей:

некорректная работа двигателя на малых оборотах;
утрата динамических характеристик;
несанкционированное увеличение либо уменьшение частоты оборотов коленвала;
появление вибрации или детонации при повышении нагрузочных усилий мотора;
запуск агрегата с перебоями.

Такие неисправности датчика коленвала ВАЗ 2110 происходят по следующим причинам:

дефекты наружной и внутренней обмотки прибора;
ударные воздействия на корпус изделия;
дефекты электропроводки, проводов датчика коленвала и соединений в электрической цепи.

Необходимо напомнить, что силовое отделение автомобиля подвержен влиянию большинства деструктивных факторов, к которым относятся различные метеорологические условия, температурные перепады, проникновения камней и грязи с дорожного покрытия, течи моторного масла и другие моменты, связанные с дорожным движением. Электрический провод датчика коленвала в идеале всегда должен быть в защитной оплетке, неповрежденным и без подтеков грязи и масла.

Ремонт КПП

ВАЗовская «шестёрка» оснащалась двумя вариантами механических коробок передач — четырёх- и пятиступенчатой. Оба агрегата являются взаимозаменяемыми. КПП ВАЗ 2106 простая и одновременно надёжная, что позволяет владельцам этого автомобиля в случае возникновения неполадок выполнить ремонт самостоятельно. Основными неисправностями коробки передач являются:

течь масла;
выбивание одной из передач;
затруднённое переключение передач;
посторонние звуки во время работы.

Одной из неисправностей коробки передач является течь масла

Таблица: основные неисправности КПП ВАЗ 2106 и способы их устранения

Причина неисправности	Способ устранения
Наличие шума в КПП (может пропадать, если выжать педаль сцепления)
Недостаток масла в картере	Проверить уровень и долить масло. Проверить на предмет утечки масла, очистить или заменить сапун
Изношены подшипники или шестерни	Заменить повреждённые или изношенные элементы
Шумов нет, но скорости включаются с трудом
Повреждён рычаг переключения, изношены сферическая шайба, винт ограничения хода рычага КПП, искривлён рычаг	Заменить повреждённые детали
Клинит шарнир рычага	Заменить изношенный элемент, смазать шарнир рекомендуемым смазочным материалом
Заедают сухари, грязь в гнёздах штоков вилок	Заменить детали
Затруднено движение муфты на ступице	Очистить шлицы, удалить заусенцы
Деформированы вилки	Заменить на новые
Не выключается сцепление	Устранить неисправности сцепления
Между третьей и четвёртой передачей отсутствует возможность зафиксировать рычаг переключения передач на нейтральной передаче
Сломана оттяжная пружина	Заменить пружину или установить на место, если она соскочила
Самопроизвольное отключение передач
Потеря упругости фиксаторов, износ шариков или гнёзд штоков	Заменить детали
Изношены кольца синхронизаторов	Заменить детали
Изношены зубья муфт или венца синхронизатора	Заменить повреждённые детали
Пружина синхронизатора вышла из строя	Установить новую пружину
При переключении передач слышен шум, треск или визг
Неполное выключение сцепления	Устранить неисправности сцепления
Недостаточный уровень масла в картере	Проверить на утечку масла, долить масло, прочистить или заменить сапун
Изношены зубья шестерён	Заменить детали
Изношено кольцо синхронизатора той или иной передачи	Заменить изношенное кольцо
Наличие люфта валов	Подтянуть крепления подшипников, заменить изношенные
Течь масла
Изношены манжеты	Заменить изношенные элементы. Прочистить или заменить сапун
Износ валов и забоины в местах установки манжет	Зачистить шкуркой с мелким зерном. Заменить манжеты. При сильном износе заменить детали
Забит сапун (повышено давление масла)	Прочистить или заменить сапун
Слабое крепление крышки картера, изношены прокладки	Подтянуть крепления или заменить прокладки
Не до конца закручены пробки для слива или залива масла	Подтянуть пробки

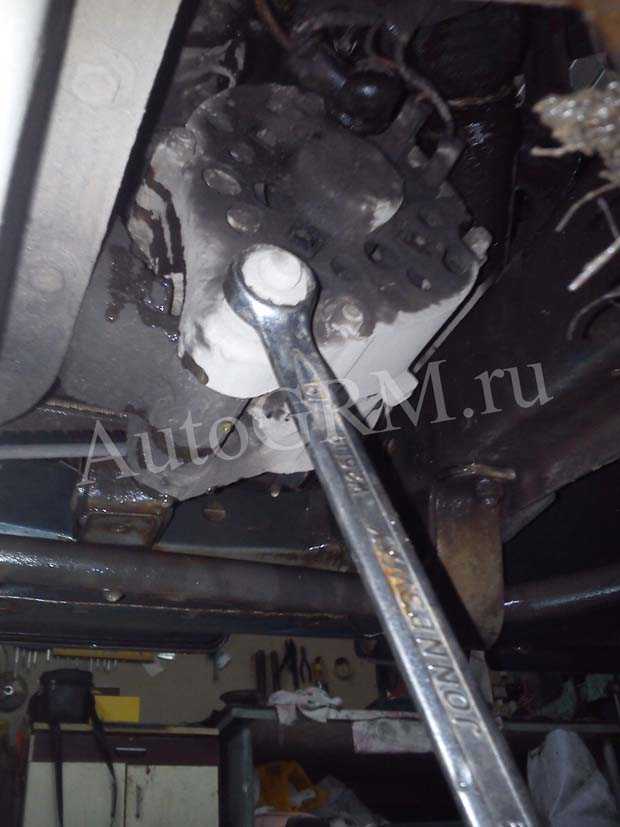

Ремонт коробки передач выполняется после её демонтажа с автомобиля и проводится при помощи стандартных инструментов (набор ключей и головок, отвёртка, молоток, вороток).

Снятие коробки в основном требуется для её полной разборки
