Как проверить генератор ваз 2115: ремонт, неисправности и снятие узла, замена щеток и подшипников

Диагностика подшипника и ремня генератора

Пока генератор работает, с шумом, или без, на него редко обращают внимание. Но стоит ему перестать вырабатывать ток, как его отсутствие замечается моментально

Загорается лампочка зарядки аккумулятора и начинаются поиски неисправности. А достаточно было просто прислушаться к звукам, которые издает генератор, и неприятности можно было бы избежать.

Замена подшипника генератора ВАЗ 2114 может потребоваться уже на 60-80-й тысяче км

Все зависит от того, насколько владелец обращает внимание на такие мелочи, как натяжение ремня привода генератора. В первую очередь, именно это влияет на ресурс генератора

Для профилактики давайте проверим степень натяжения ремня.

Обычный восьмерочный двигатель, который стоит на 2114 особенного умения в обслуживании не требует. На десятом семействе ремень натянут через натяжной ролик, а в 2114 ничего этого нет, да и сам ремень не приводит больше никаких механизмов и агрегатов. Здесь нет ни ГУРа, ни компрессора кондиционера. Все просто, главное купить правильный ремень. Его индекс 21082-3701720, а брать лучше Gates или Bosch. Стоит такой ремень, сколько стоит два отечественных, но и ресурс у него выше. Немецкий ремень потянет на 530 рублей.

7.3.5. Ремонт генератора

Разборка генератора

Рис. 7.13. Детали генератора: 1 – шкив; 2 – шайба; 3 – передняя крышка; 4 – дистанционное кольцо; 5 – ротор; 6 – статор; 7 – задняя крышка; 8 – кожух; 9 – выпрямительный блок с конденсатором; 10 – щеткодержатель с регулятором напряжения

Снимите кожух 8 (рис. 7.13), отжав защелки, которыми он соединен с задней крышкой. Отверните винты крепления к задней крышке щеткодержателя 10 в сборе с регулятором напряжения и снимите его. Отсоедините провод от вывода «D+» регулятора напряжения.
Снимите выпрямительный блок с конденсатором с задней крышки, для чего отверните винты крепления фазных выводов обмотки статора и винт крепления конденсатора к крышке. После этого, при необходимости, можно отсоединить конденсатор от выпрямительного блока, отвернув гайку крепления провода конденсатора к выводу «B+» выпрямительного блока.
Выверните четыре стяжных винта и отсоедините заднюю крышку 7 со статором 6 от передней крышки 3 с ротором 5. Отсоедините статор от задней крышки. При необходимости выньте из задней крышки втулку с задним подшипником вала ротора.
Зажмите ротор в тисках и торцовым ключом отверните гайку крепления шкива 1. Снимите с вала ротора шкив, шайбу 2, переднюю крышку и дистанционное кольцо 4.
Собирается генератор в последовательности, обратной разборке. Пружинная шайба шкива выпуклой стороной должна соприкасаться с гайкой. Гайку шкива затягивайте моментом 38,22–61,74 Н ·м (3,93–6,3 кгс ·м).

Замена регулятора напряжения или щеток

Регулятор напряжения в сборе со щеткодержателем является неразборным узлом. Поэтому если вышел из строя регулятор напряжения или износились щетки (выступают из щеткодержателя меньше, чем на 5 мм), заменяется целиком весь узел.
Замена подшипников ротора
Передний подшипник вала ротора запрессован и завальцован в передней крышке. Поэтому в случае выхода его из строя необходимо заменять переднюю крышку в сборе с подшипником.
Задний подшипник напрессован на вал ротора. Для замены необходимо съемником снять подшипник с вала ротора и на прессе напрессовать новый подшипник.
Замена дополнительных диодов
Для замены отпаяйте выводы поврежденного диода и аккуратно извлеките его из пластмассового держателя, не допуская резких ударов по выпрямительному блоку. Затем очистите место установки диода от остатков эпоксидной смолы, установите и припаяйте новый диод.
Вывод диода с цветной меткой припаивайте к общей шине. После припайки приклейте корпус диода к держателю эпоксидной смолой.

Регулировка натяжения ремня привода генератора

Рис. 7.14. Проверка натяжения ремня привода генератора: 1 – верхний кронштейн генератора; 2 – гайка; 3 – регулировочный болт; 4 – генератор; 5 – болт шарнирного крепления генератора к нижнему кронштейну; 6 – ремень; 7 – ведущий шкив на коленчатом валу; A — прогиб ремня

Нормальный прогиб А (рис. 7.14) ремня должен быть в пределах 6–8 мм при усилии 98 Н (10 кгс). Для увеличения натяжения ремня сделайте следующее:
– отпустите гайку 2 крепления генератора к верхнему кронштейну 1 и гайку болта 5 шарнирного крепления генератора;
– вращением регулировочного болта 3 сместите генератор в сторону от двигателя;
– проверните коленчатый вал на два оборота и проверьте натяжение ремня;
– по окончании регулировки затяните гайки крепления генератора.
Избегайте излишнего натяжения ремня, чтобы не вызвать повышенной нагрузки на подшипники генератора.

Натяжение ремня генератора ВАЗ 2114

Натяжение ремня генератора проверяется на длинной ветке, а усилие должно составлять около 10 кгс. Для более-менее точного определения усилия можно воспользоваться простым бытовым безменом. Если ремень при таком усилии отклоняется не более чем на 10 мм, натяжение в порядке. Если меньше — ремень перетянут и это может плохо закончиться для подшипника генератора, к которому мы уже возвращаемся.

Но даже в том случае, если ремень генератора всегда был в идеальном состоянии, не проскальзывал и не был перетянут, есть вероятность того, что подшипник может запеть. Причем установить источник звука довольно просто. Если появляется подозрительный гул, достаточно убедиться в том, что это именно подшипник, поскольку в том районе певцов хватает. Это и ремень привода газораспределительного механизма, и передний подшипник крышки, и помпа, и натяжной ролик ремня ГРМ. Для точного определения неисправности достаточно снять ремень со шкива и запустить двигатель на короткое время. Если шум исчез — это шумит наш подшипник.

«Симптомы» поломки

Поломок может быть масса, вплоть до перегоревших диодов и полной разрядки генератора. Но это все отдельные темы, а вот когда начинают барахлить подшипники – это ни с чем нельзя спутать. При работе автомобиля возникает громкий шум, а зачастую – писк. Причиной этому является (как правило) стирание смазки подшипников. Пока она есть, то все будет работать нормально. Но в случае когда смазки уже не хватает – работы надолго не хватит. Как только появляются первые симптомы, нужно немедленно ремонтировать.

• нужны специальные инструменты, и без съемника проверить удастся с трудом;
• проблемы с проверкой подшипника в передней крышке (в статье чуть позже).

Это процесс весьма непростой. Прежде всего, в этих генераторах, как правило, подшипник закернен. Поэтому чтобы достать его без указанных выше приспособлений, его необходимо выбить, предварительно подобрав нужную насадку. Но так как он закернен, то перед этим следует снять часть металла, который его там и удерживает. При неправильной работе можно легко повредить крышку генератора, и в таком случае придется приобрести новую. Для справки нужно отметить, что в сервисную стоимость замены подшипников (как правило) в оплату за работу вносится и стоимость новой крышки.

Чтобы все было правильно, следует пойти путем простых инструкций. Нужно взять дрель и сверло диаметром 4-х мм. Дрель устанавливаем под 45 градусов так, чтобы сверло находилось в закерненной ямке. Просверливаем так 2-3 мм в каждой ямке. Таким образом, и подшипнику, и остаточному металлу будет куда уходить.

Остальные советы по работе можно посмотреть ниже. Описанные советы станут хорошей рекомендацией в том, как грамотно проводится замена подшипников генератора ВАЗ-2114 своими руками. Видеоинструкция станет еще лучшим советником, так как в ремонте авто одной теории мало.

Пример разборки указан на более новой модели генератора, которая отличается от своего предшественника разве что рядом показателей и характеристик.

Как установить подшипник генератора?

Устанавливать подшипник генератора следует только при помощи пресса, и ни в коем случае не используйте молотки или удары

Важно, чтобы сам подшипник на свое место сел полностью, после произведите установку крыльчатки и шкива на вал. Следующим шагом необходимо поставить на место задний подшипник генератора с крышкой, опять же не применяйте никаких ударов, только с помощью пресса

Далее просто необходимо произвести действия, обратные тем, что были при снятии, и все, Вы сами заменили подшипник генератора!

Также важно знать размер подшипника генератора, так как не на всех моделях они одинаковые. Если  после установки подшипника, появилась проблема проблема просадок напряжения осталась, то скорее всего вы плохо натянули ремень генератора (Как натянуть ремень генератора?)

Если данная проблема осталась, то ищите другие неисправности здесь, предварительно проверив генератор (Как проверить генератор?).

Замена подшипников генератора ваз 2114

Рано или поздно в жизни любого автолюбителя наступит момент, когда необходимо будет заменить подшипник генератора.

Неисправность подшипника приводит к следующим последствиям:

• Деформация формы вала – в последствие, к замыканию стали ротора на сталь статора. После этого генератор станет непригоден и не сможет выполнять свои функции. Замена и ремонт генератора обойдется гораздо дороже, чем замена простого подшипника.
• Наведение уравнительных токов в подшипниках и ухудшению наведения магнитной индукции в обмотке статора, что приводит к плохому заряду аккумулятора.

Для определения состояния подшипника, достаточно провернуть вал ротора и если присутствует дребезжание или вибрация, то подшипник нужно срочно заменить.

1. Для того чтобы поменять подшипник, нужно вначале снять генератор. Для этого отключаем аккумулятор и откручиваем минусовые провода с генератора. Затем вытаскиваем из штекера плюсовой провод и откручиваем все болты крепления генератора. Снимаем ремень и вытаскиваем генератор наружу.
2. Теперь, самое время приступить к разборке генератора. Первым делом откручиваем щеткодержатель и извлекаем щетки. Затем откручиваем 4 болта, которые закручены вдоль генератора и аккуратно извлекаем статор (предварительно открутив диодный мост, чтобы не мешался), чтобы не повредить медную изоляцию обмоток, потому что, в дальнейшем, поврежденная изоляция приведет к коротким замыканиям между витками обмотки. Открутите, также, гайку со стороны шкива вала ротора.
3. Теперь берем универсальный съемник и с его помощью снимаем шкив с вала ротора крыльчатку охлаждения. Задняя крышка снимается с вала вместе с подшипником.
4. Установка нового подшипника производится только при помощи пресса. При этом, применять ударные инструменты для монтажа подшипника строго запрещается, потому что это приведет к повреждению заменяемой детали. В процессе установки нужно контролировать, плотность посадки подшипника и правильность его установки относительно детали, на которую производится монтаж. Это значит, что нужно убедиться, что подшипник встал именно на свое место. Не исключено, также, применение специальных съемников, которые не создают ударных нагрузок на подшипник.
5. Покрутите вал, относительно подшипника, и убедитесь, что отсутствуют вибрации при вращении. Подшипник должен вращаться равномерно и беззвучно.
6. Устанавливаем крыльчатку и вставляем вал в заднюю крышку генератора.
7. Установите шкив вала и закрутите гайку как можно туже.
8. Установите диодный мост и поставьте статорную обмотку. При установке стоит также соблюдать аккуратность и исключить возможность повреждения изоляции обмоток.
9. Устанавливаем статор на место и закручиваем 4 болта для скрепления обоих частей статора. Устанавливаем щеточный аппарат. Если щетки достаточно износились, то их, также, можно заменить.
10. После сборки генератора, еще раз проверяем качество установки с помощью ручного вращения вала. Если вибрации и подозрительные звуки отсутствуют, то можно приступать к установке генератора на автомобиль.
11. Первым делом, устанавливаем генератор на нижнюю ось, подгибаем его к двигателю и одеваем ремень. Теперь затягиваем все болты крепления, при этом нужно держать натяжение ремня при помощи лома. Натяжение должно быть средним, иначе возможен обрыв ремня, или его проскальзывание.

Заводим двигатель и прислушиваемся. Если подозрительных звуков не обнаружено, значит, замена выполнена в соответствии с инструкцией. На этом все, удачи на дорогах!

Лада 2114 «second heart» › Бортжурнал › Замена подшипников генератора.

В общем после мойки мотора, зашумели подшипники генератора, терпения моего хватило на неделю. Почитал в инете инфу по замене, выяснил что подшипники есть 5-ти видов: 201, 202 и 301, 302, 303 2 вида передних и 3 вида задних или наоборот точно не помню. Заехал в «Ладью» решил купит 202 и 302 вышли они мне в 105 рублей, больше переживал что не подойдут. Вот они:

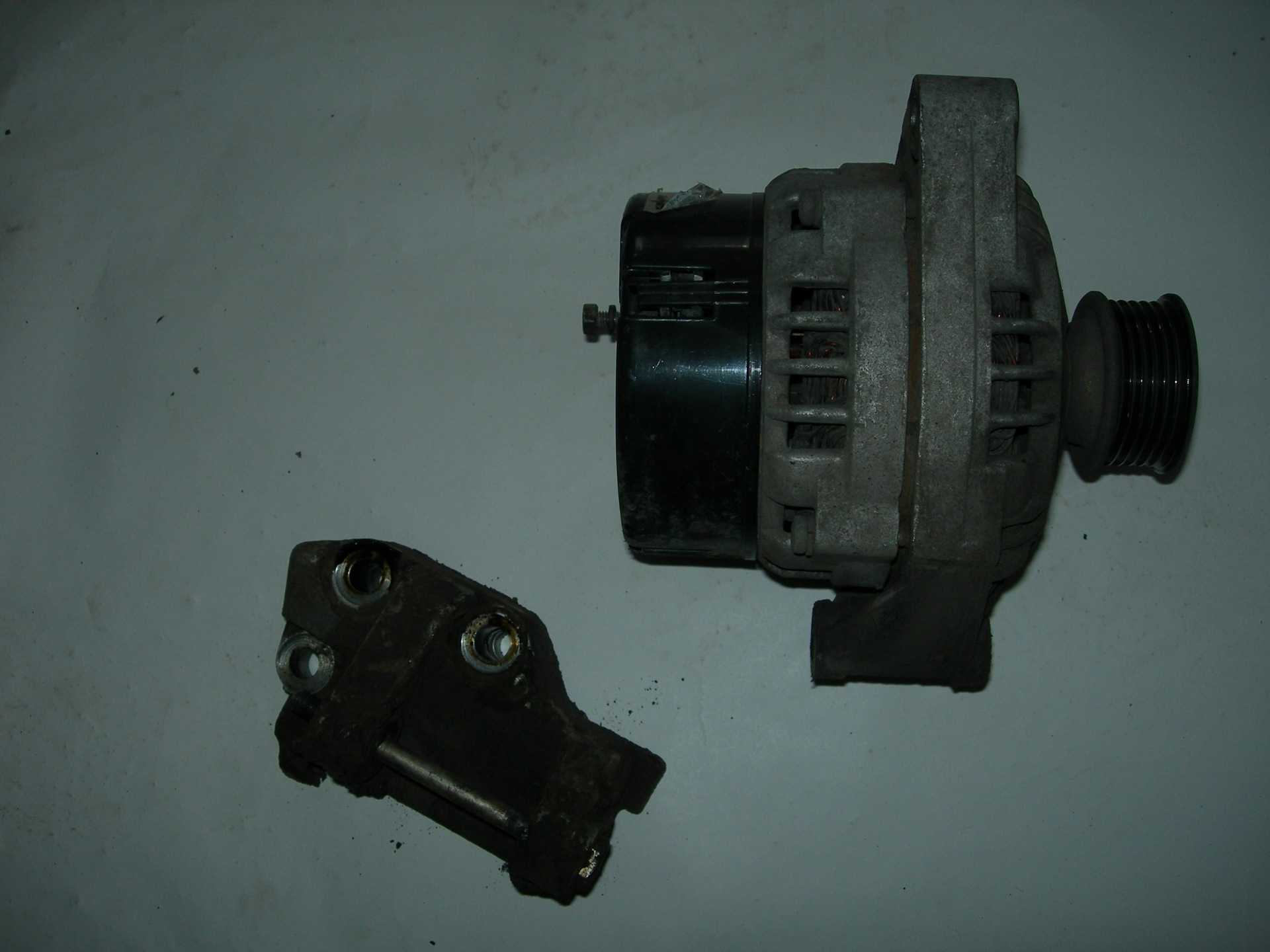

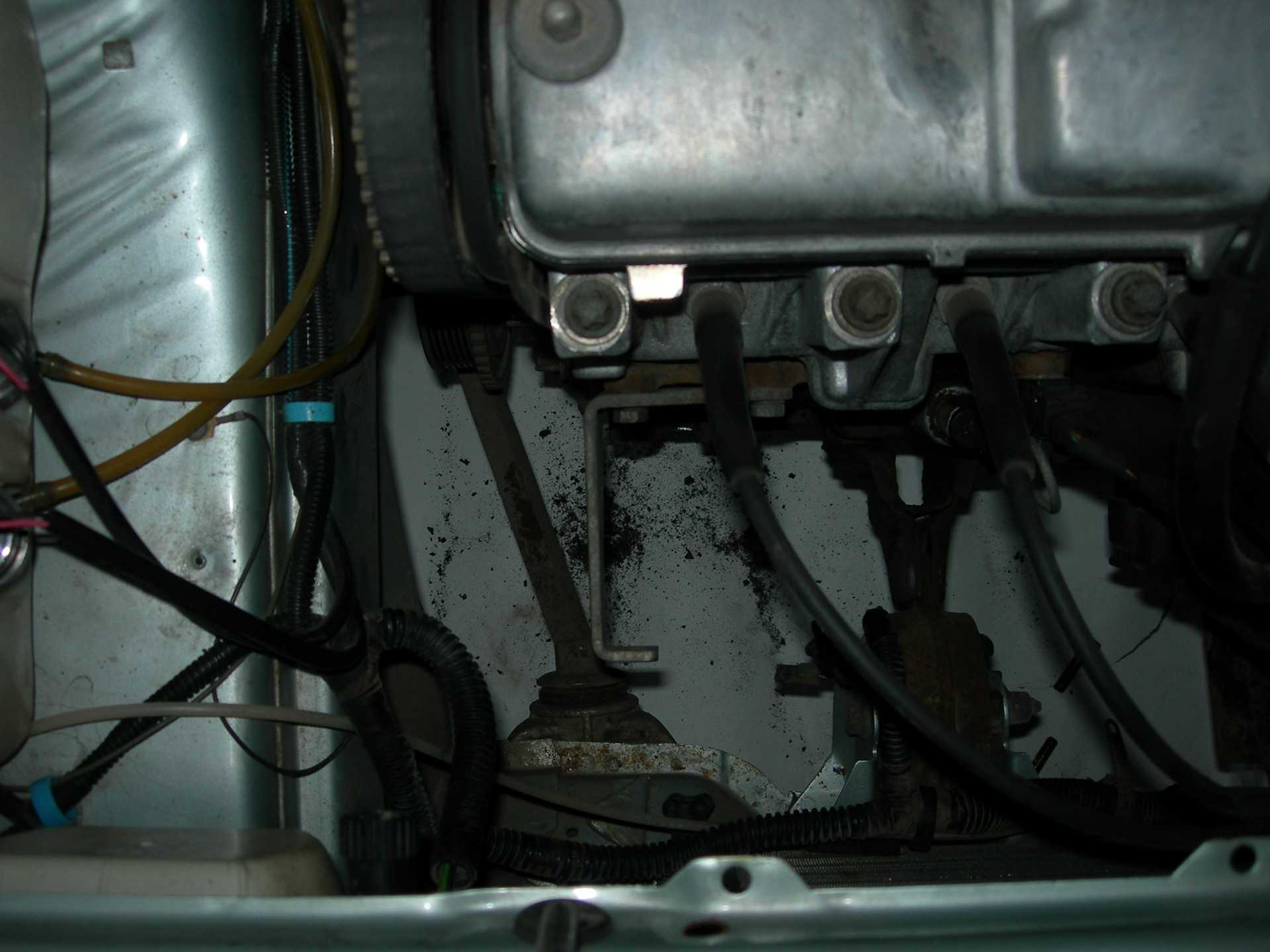

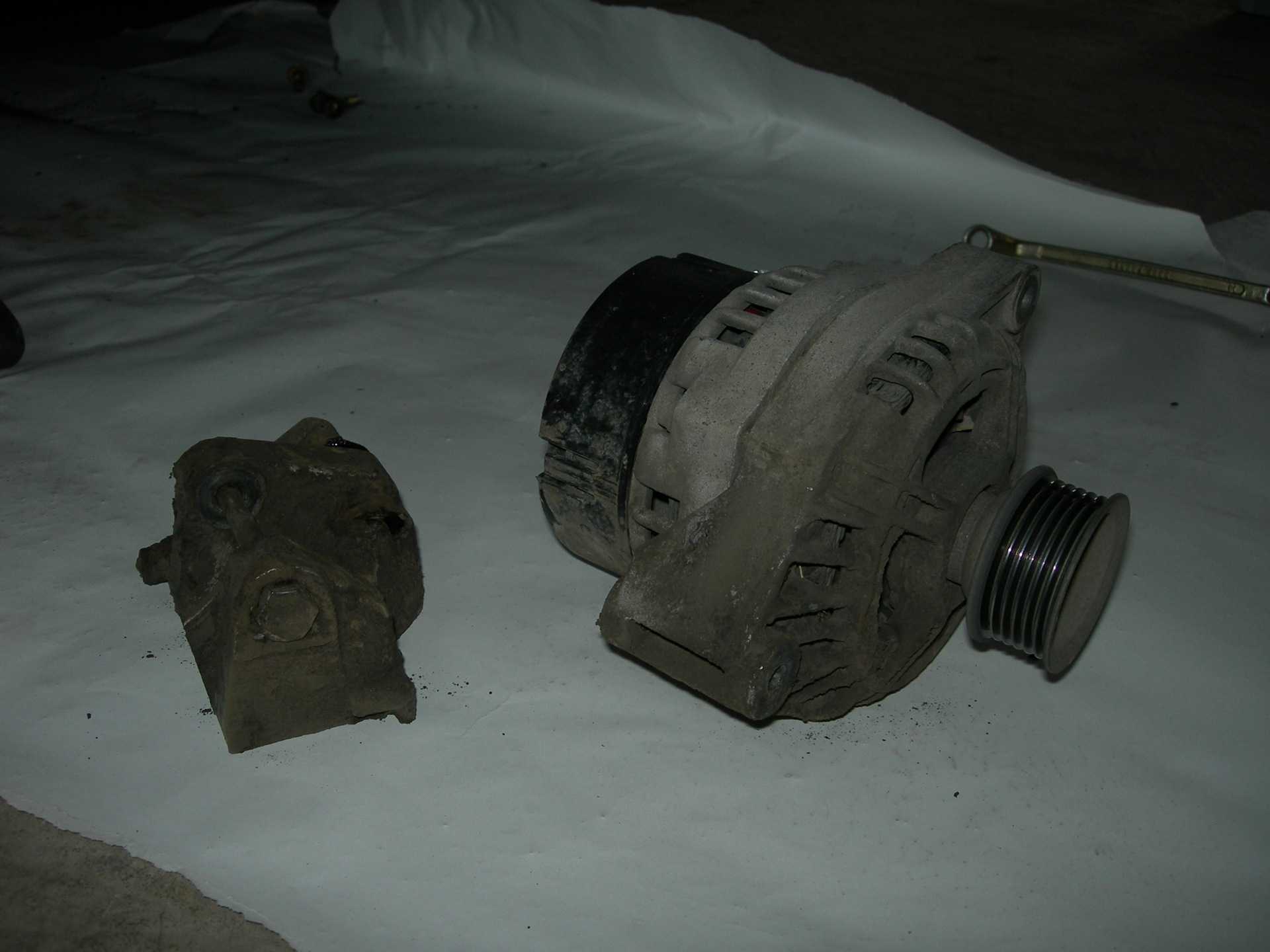

Приехал к друзьям в сервис начал снимать. Открутил верхнюю шпильку натяжки генератора, снял ремень, открутил болт на генераторе, снял с него клеммы, начал откручивать нижний болт крепления генератора, а он не вылазиет упирается в лонжерон, откручиваем крепление генератора от блока 3 болта на 15. В итоге вот он виновник торжества.

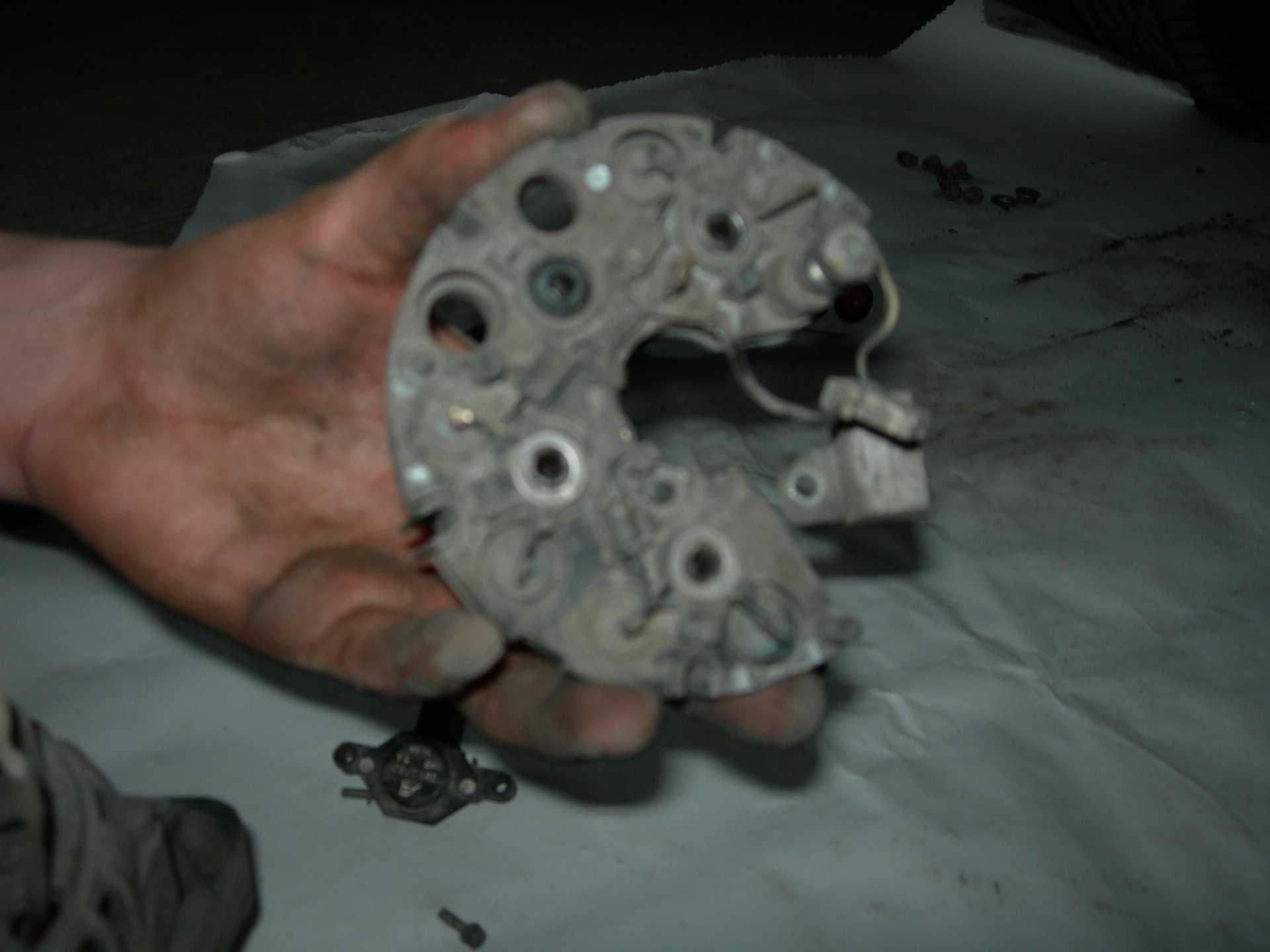

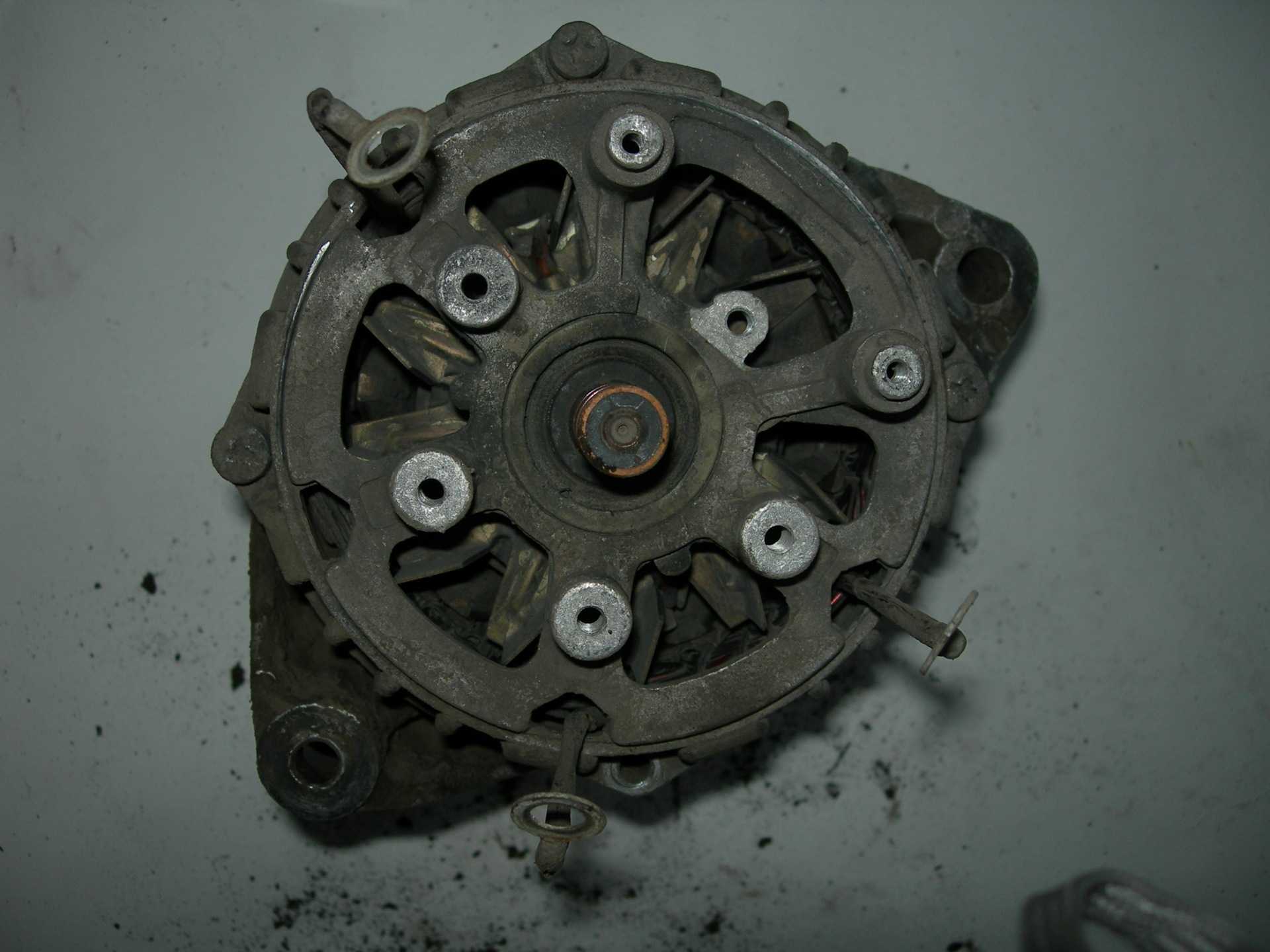

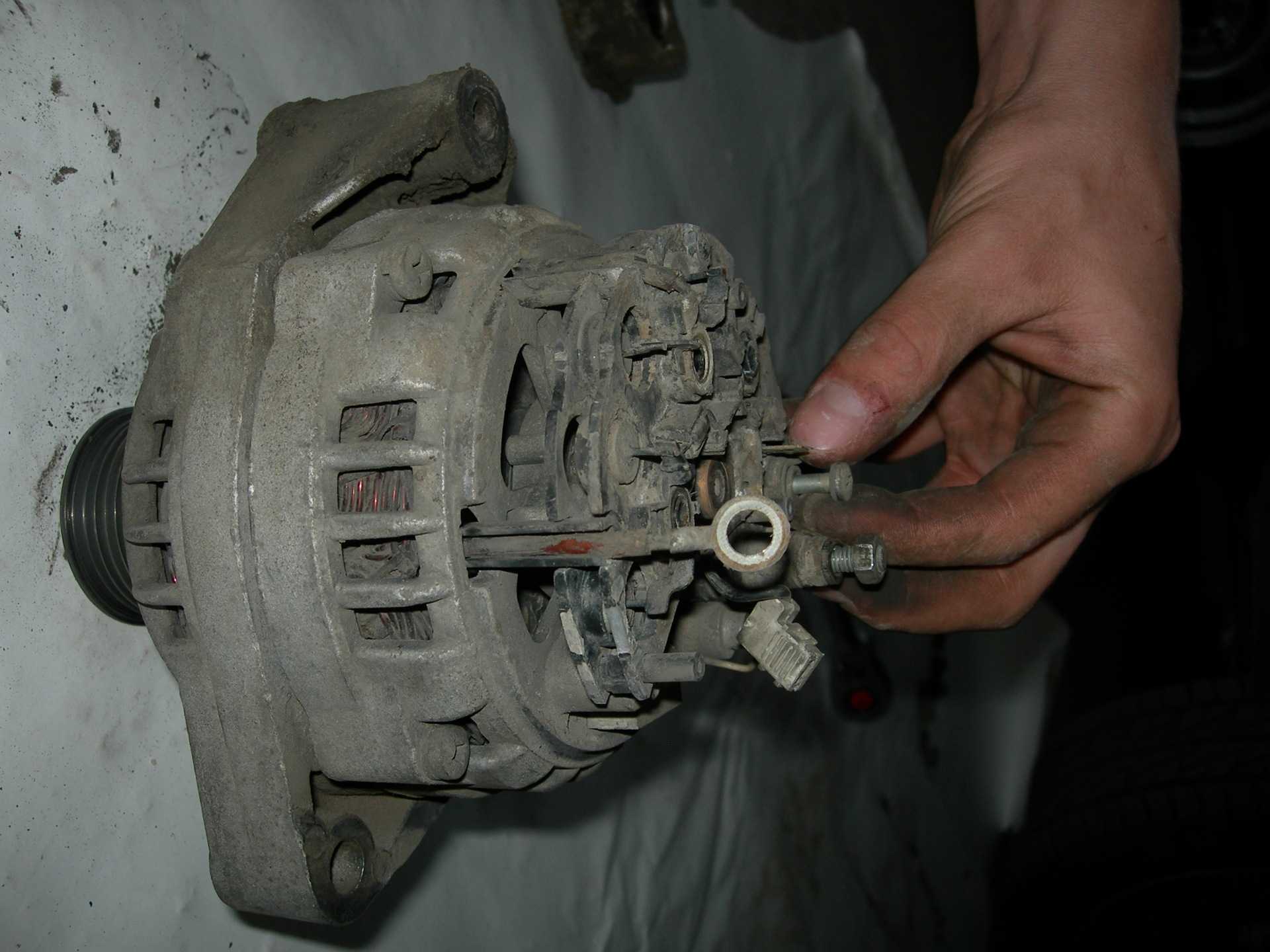

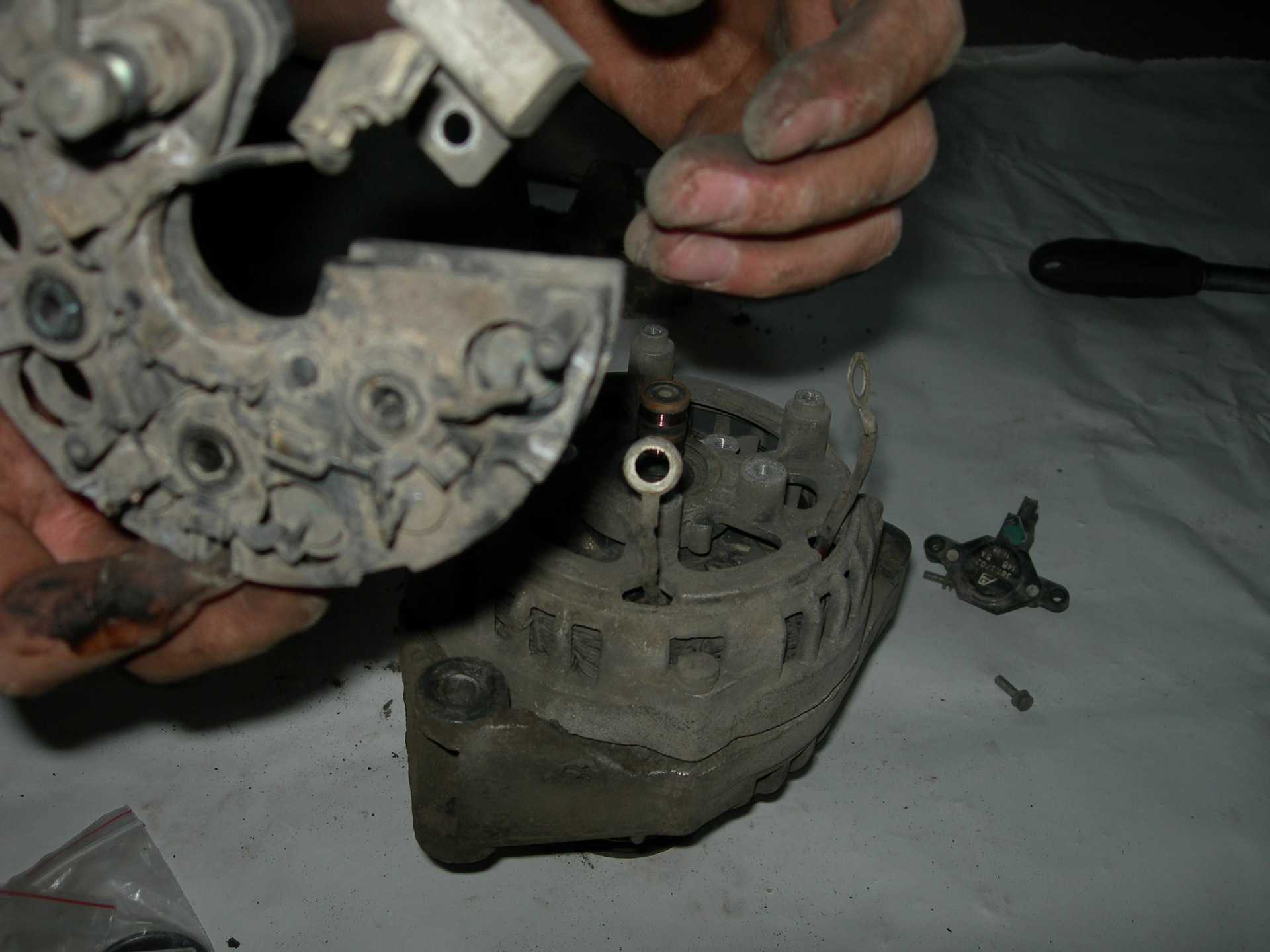

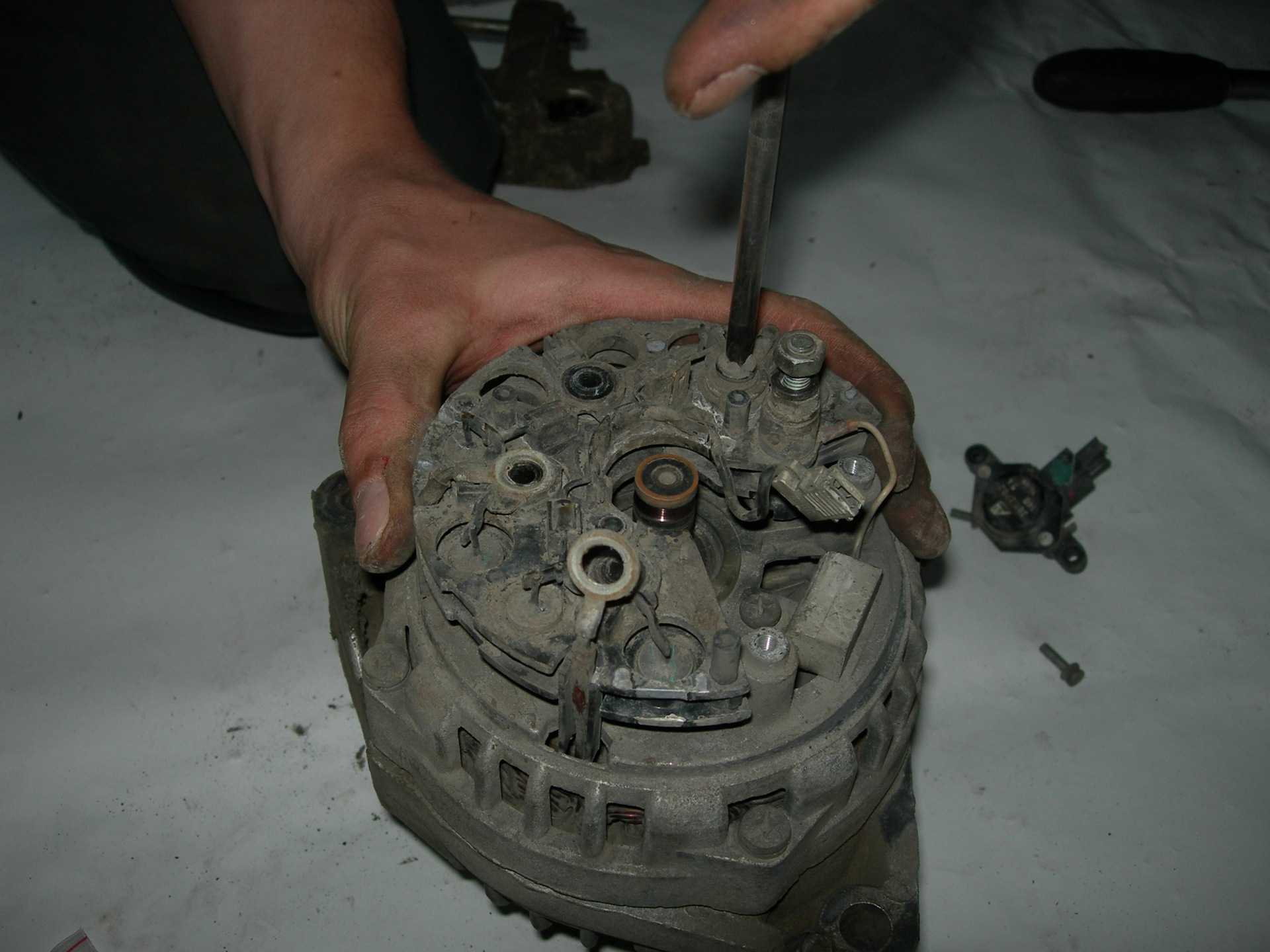

Снимаем реле регулятор (щетки) откручивая 2 болта.Снимаем пластиковую крышку с генератора, видим диодный мост. Крепится он на 4х болтах.

тут очень важный момент. 3 болта к которым крепятся клеммы от обмотки, у них есть текстолитовая шайба(выяснилось методом проб и ошибок об этом дальше), которая не дает обмотке замкнуть на массу. Откручиваем 4 болта снимаем диодный мост.

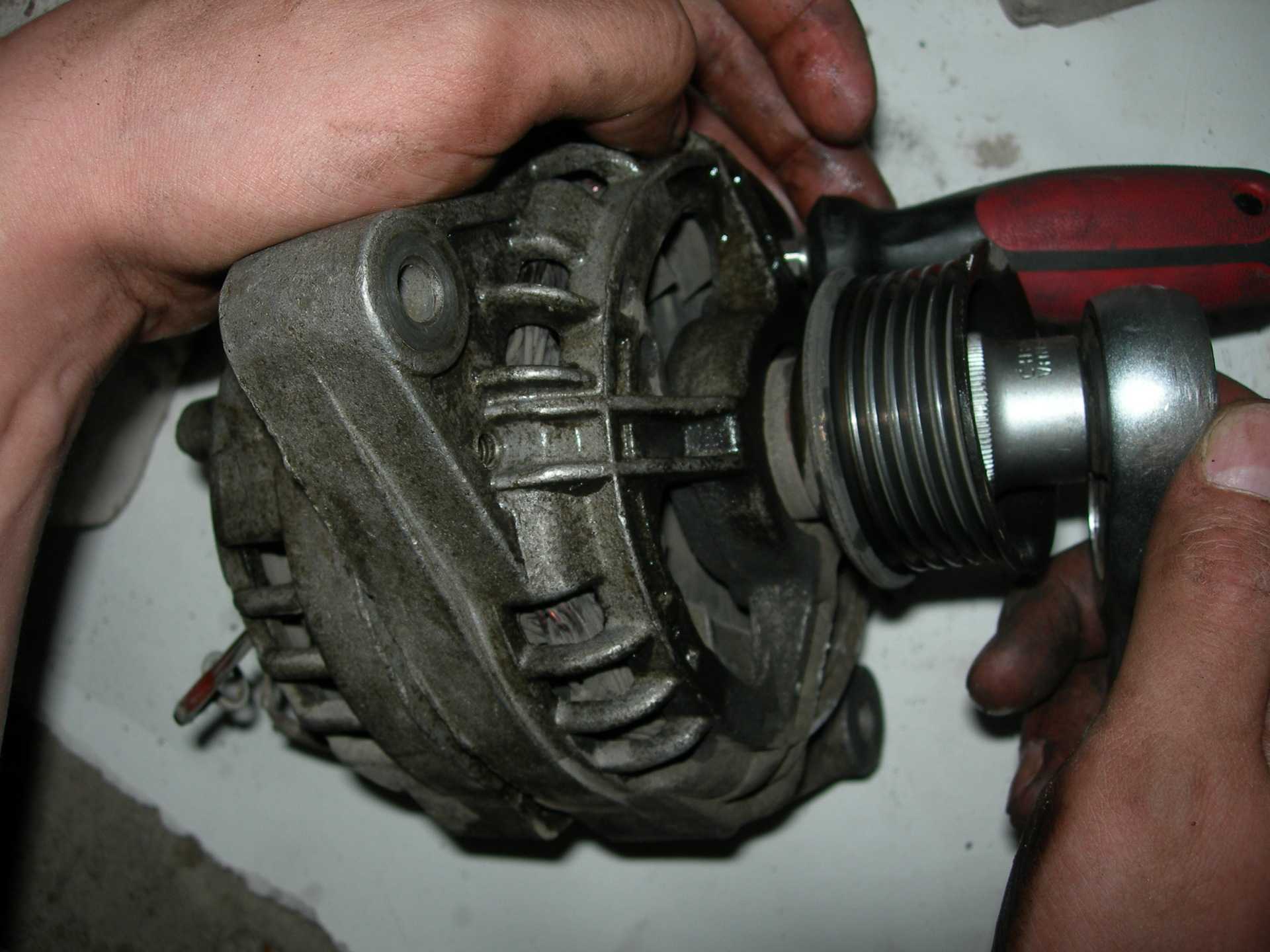

Далее вставляем между лопостями и корпусом генератора отвертку и очень осторожно откручиваем гайку крепления шкива

Откручиваем 4 болта которые соединяют 2 части корпуса друг с другом, предварительно побрызгав все вдшкой. у меня лично получилось открутить обычной отверткой только один болт. Остальные открутил ударной отверткой.

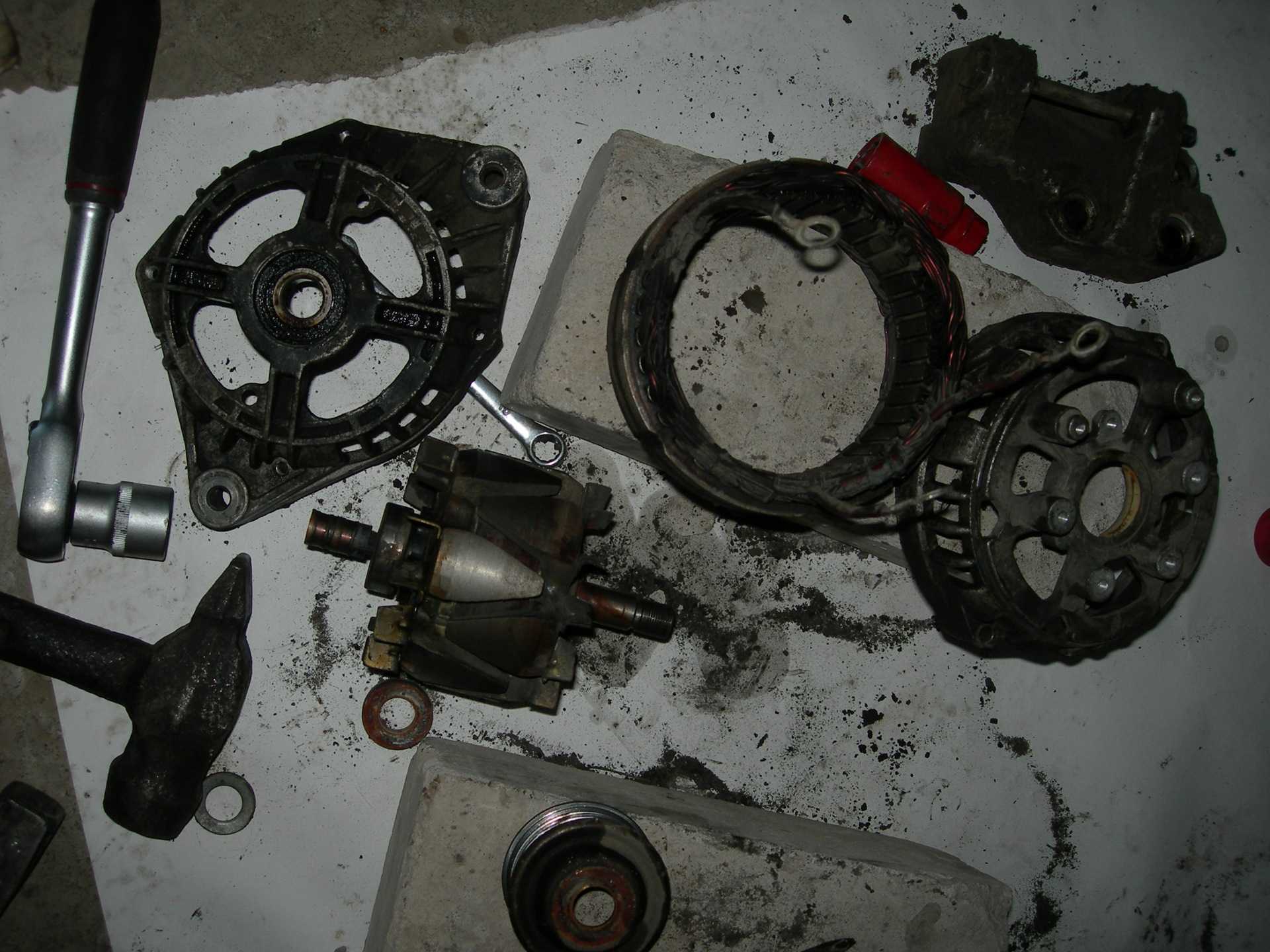

Ставим 2 метки на обоих частях корпуса чтоб потом не перепутать, откручиваем 4 болта, теперь с 2х сторон между 2-мя частями корпуса ставим отвертки и пытаемся открыть его. Снимается задняя часть там из пластиковой втулки проще достать подшипник. Заднюю часть сняли, ложим между 2мя кирпичами переднюю часть генератора с якорем, накручиваем гайку на конец, и бьем сверху дабы снять якорь с подшипника.В итоге должно получится так.

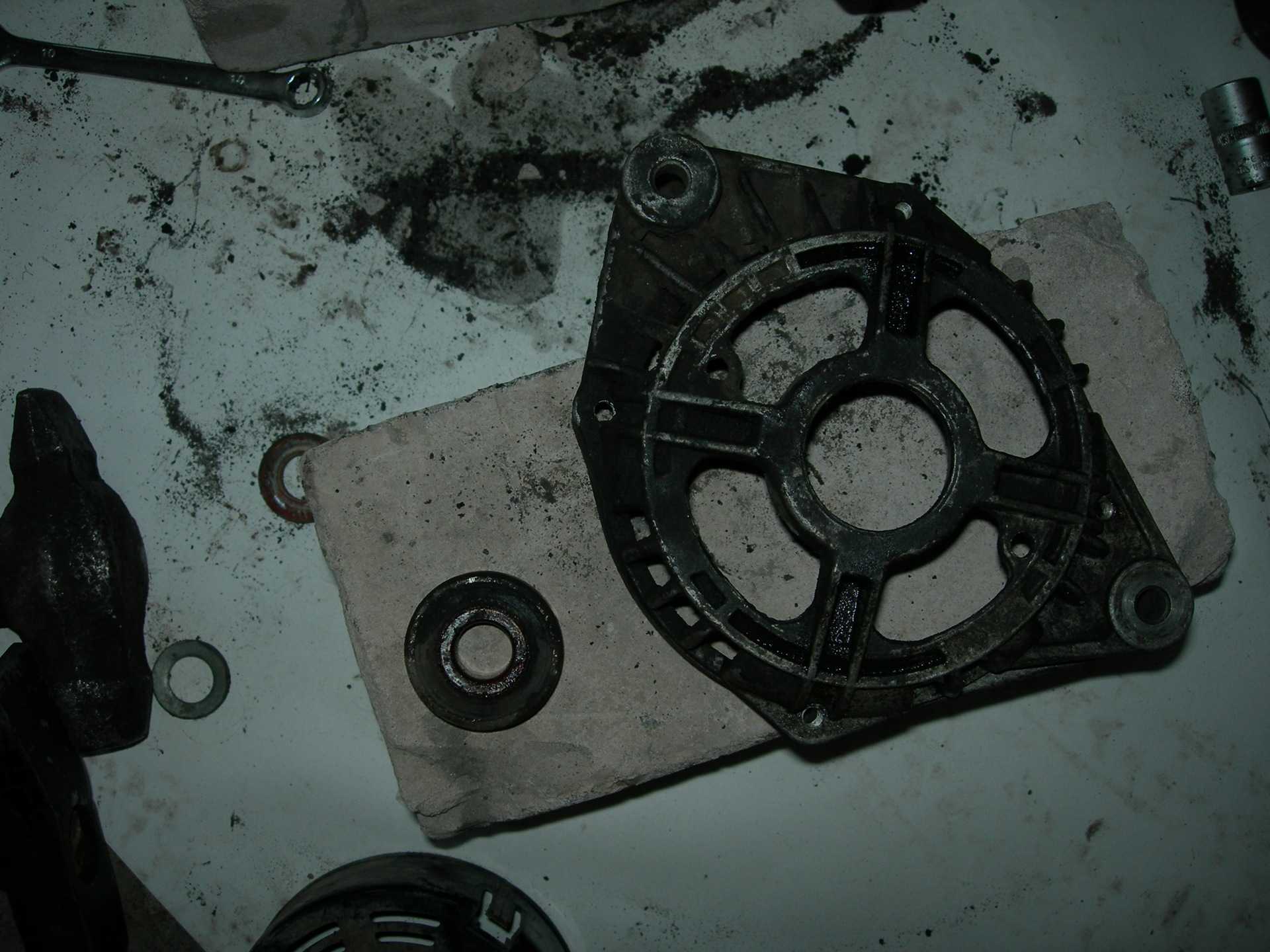

Берем все туже переднюю часть, ложим на что нибудь твердое, берем головку на 30 или 32, ставим на подшипник и начинаем лупить что есть мочи только нежно чтоб не разбить переднюю часть корпуса.

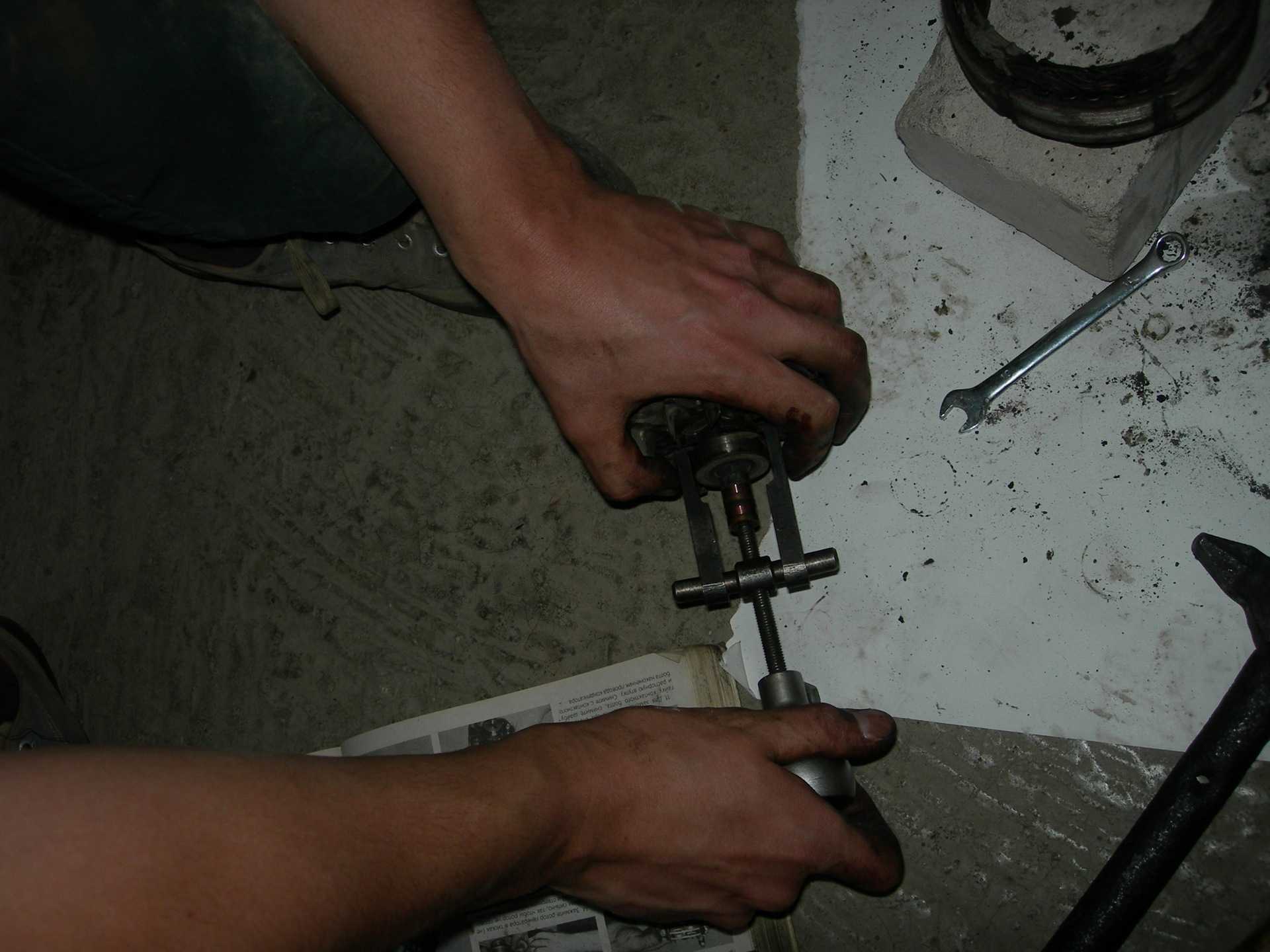

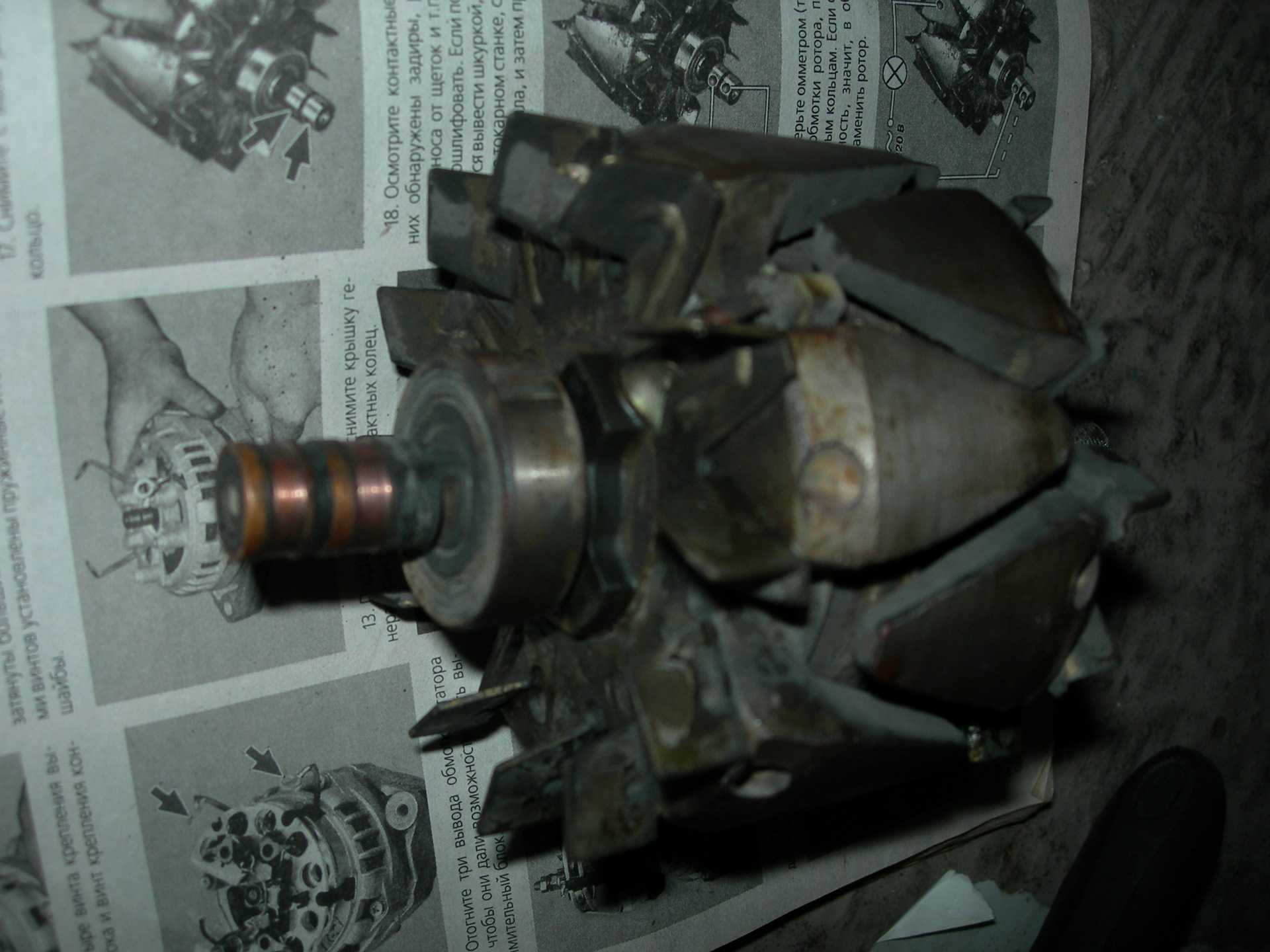

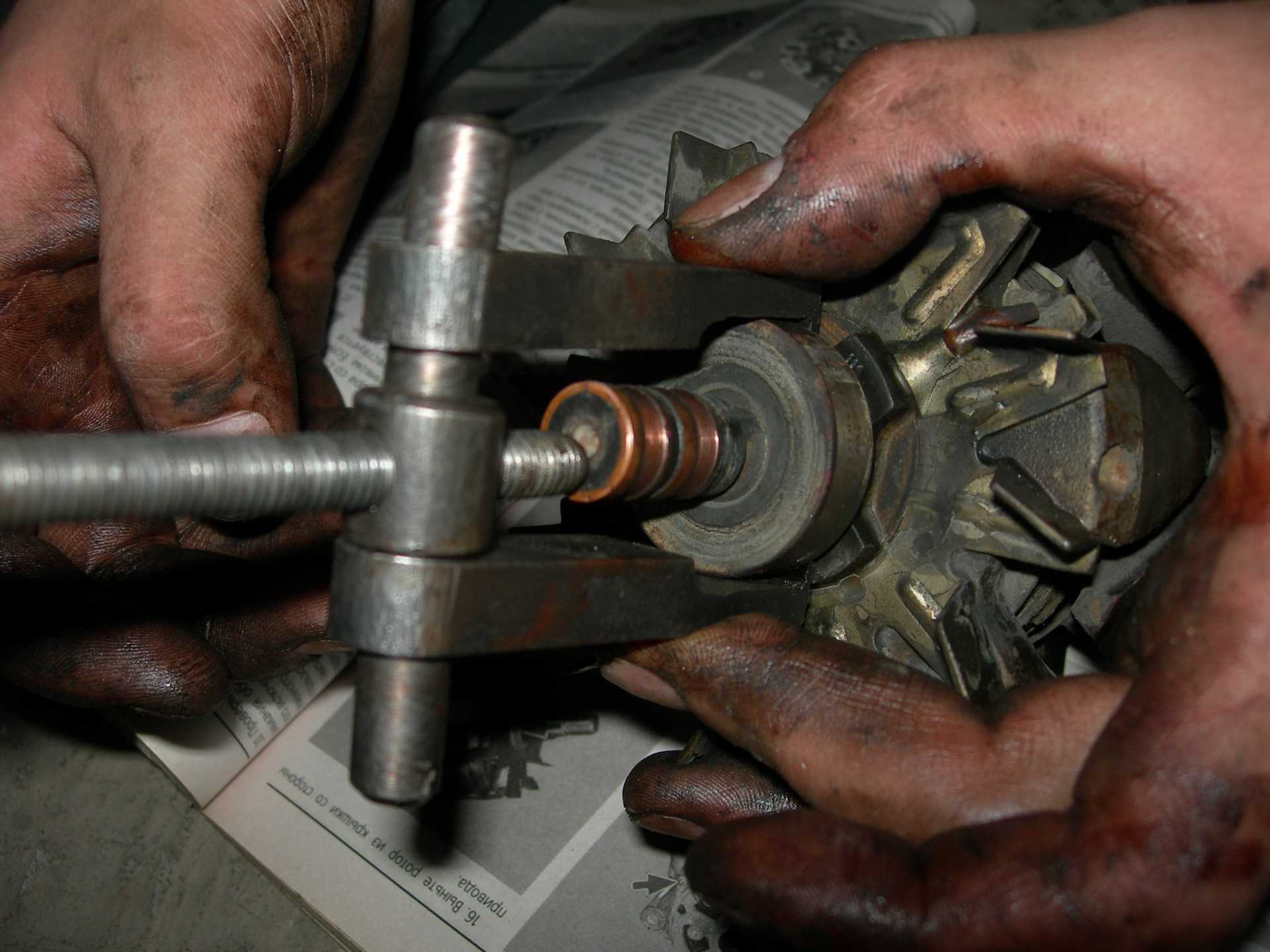

Дальше берем съемник для подшипников генератора, без него будет очень тяжело снять задний подшипник. Снимаем подшипник.

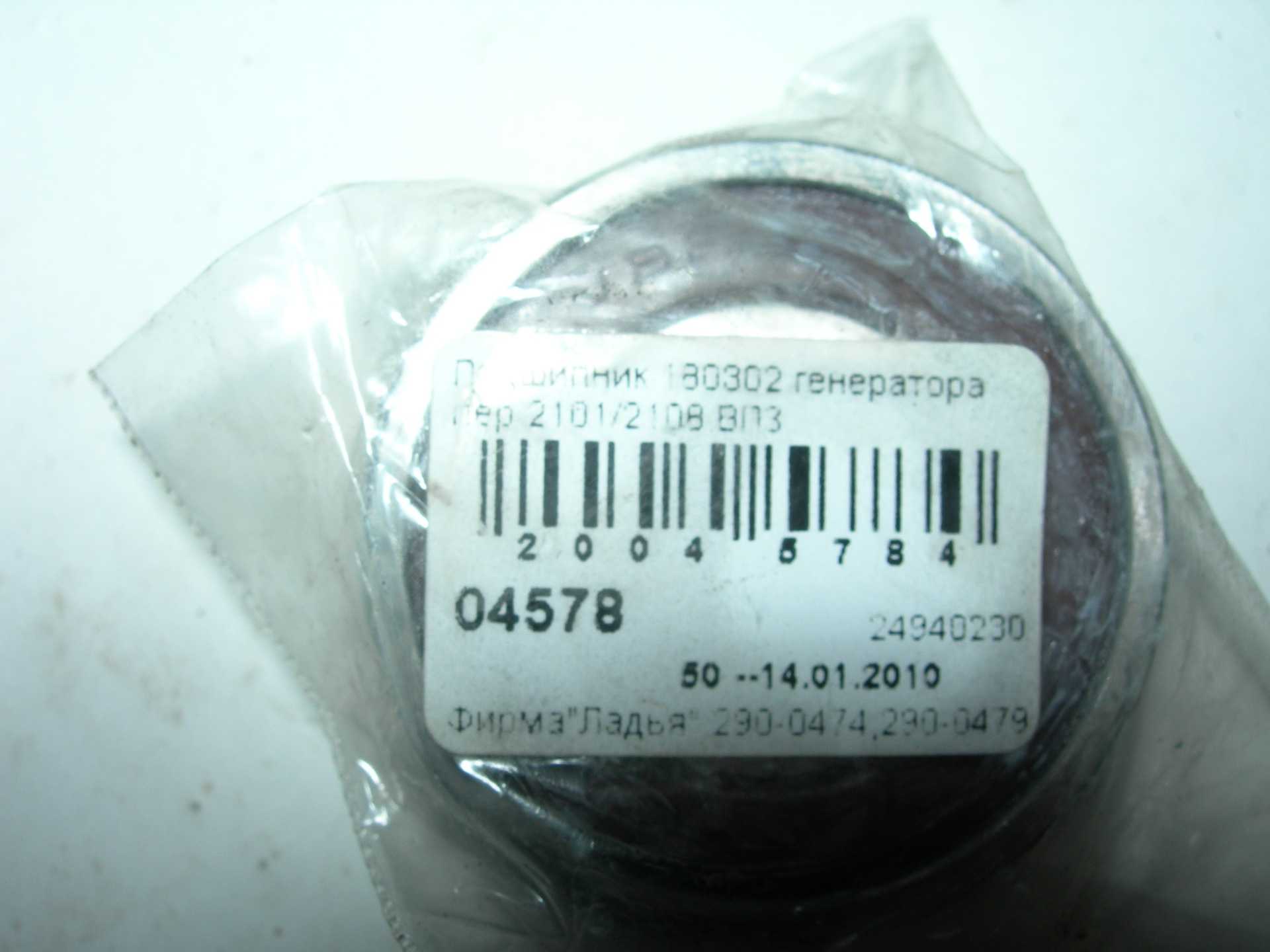

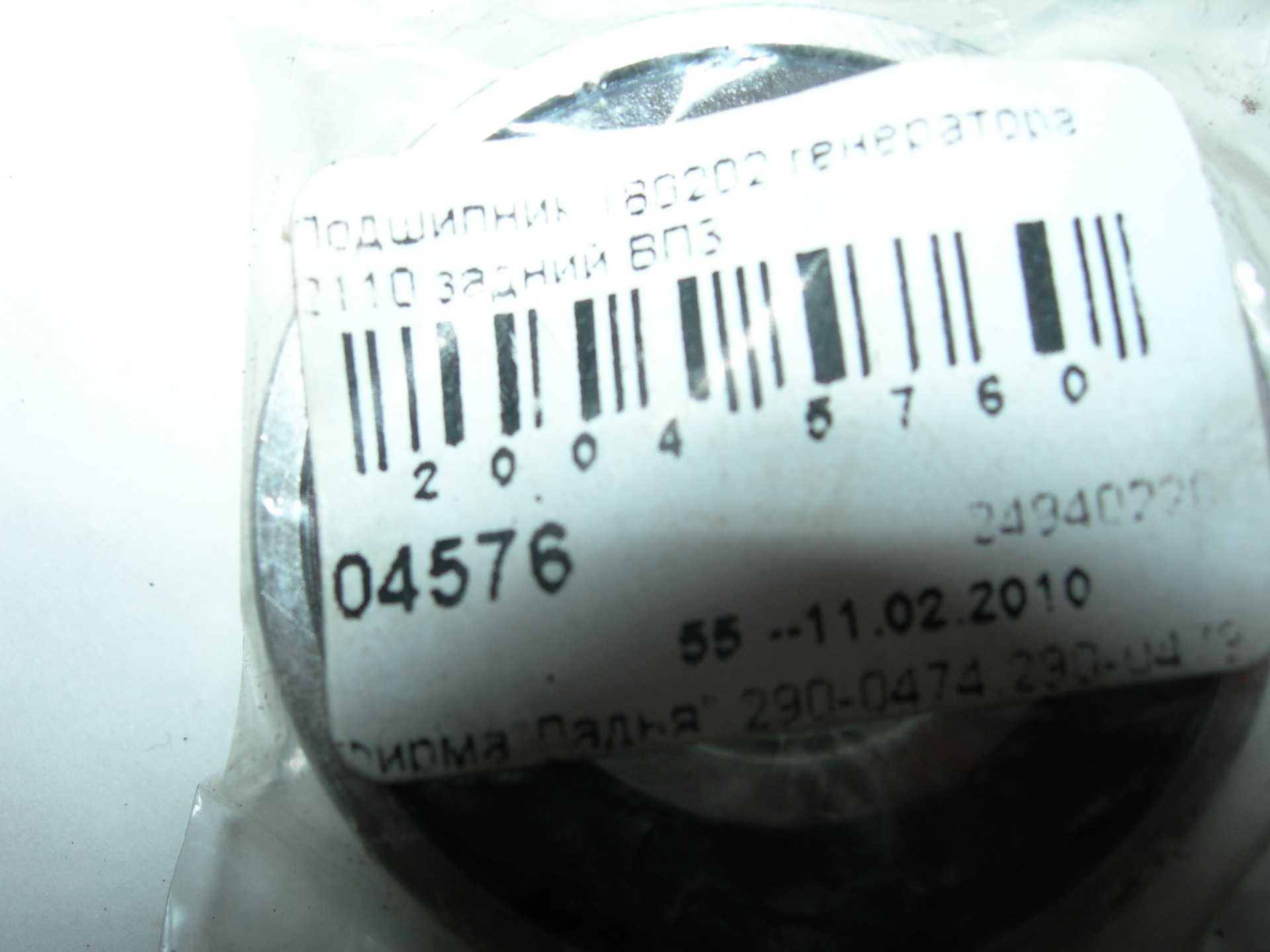

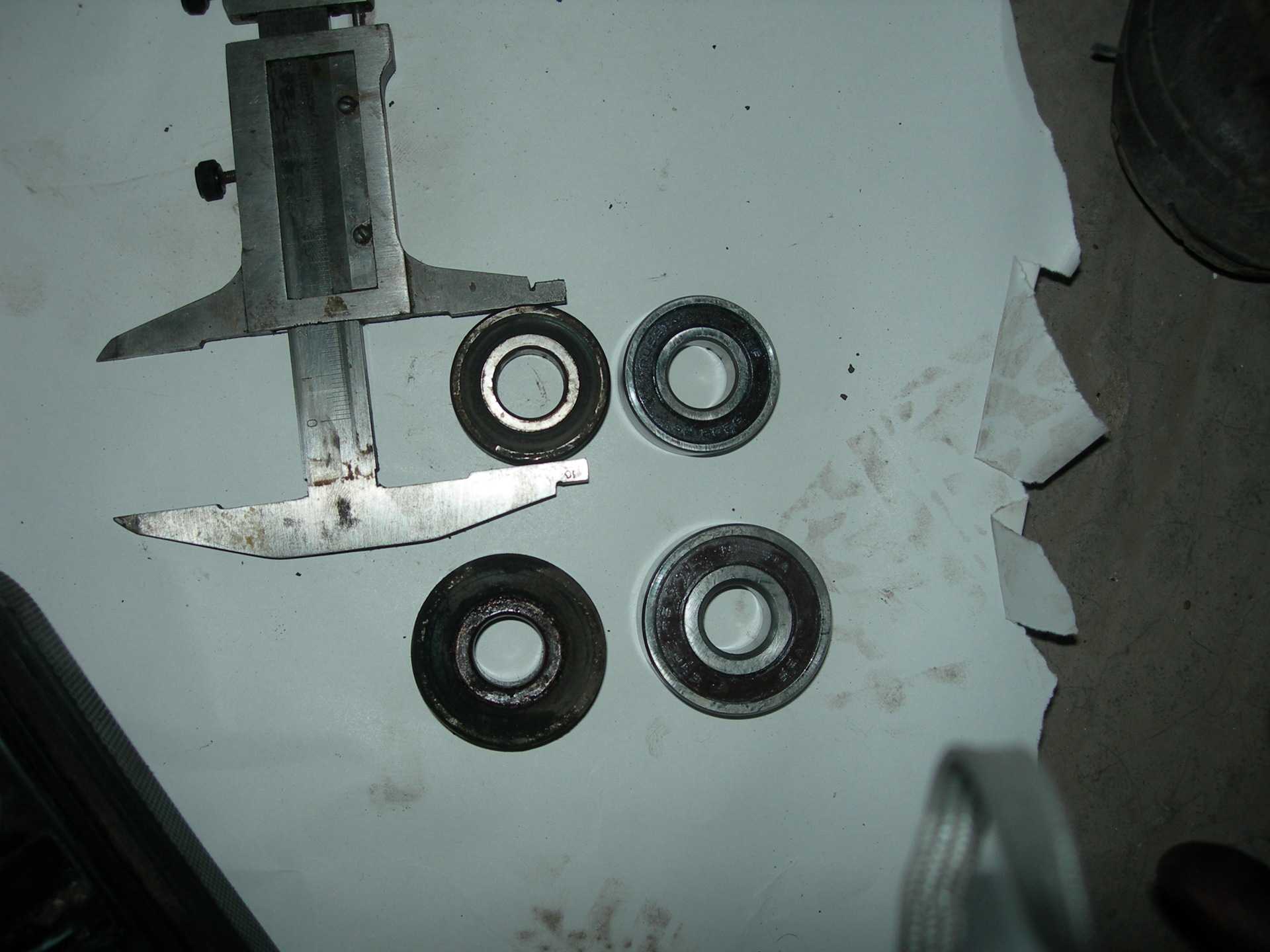

Берем штанген циркуль и мерием старые и новые подшипники. Ура мне повезло купил те что надо !

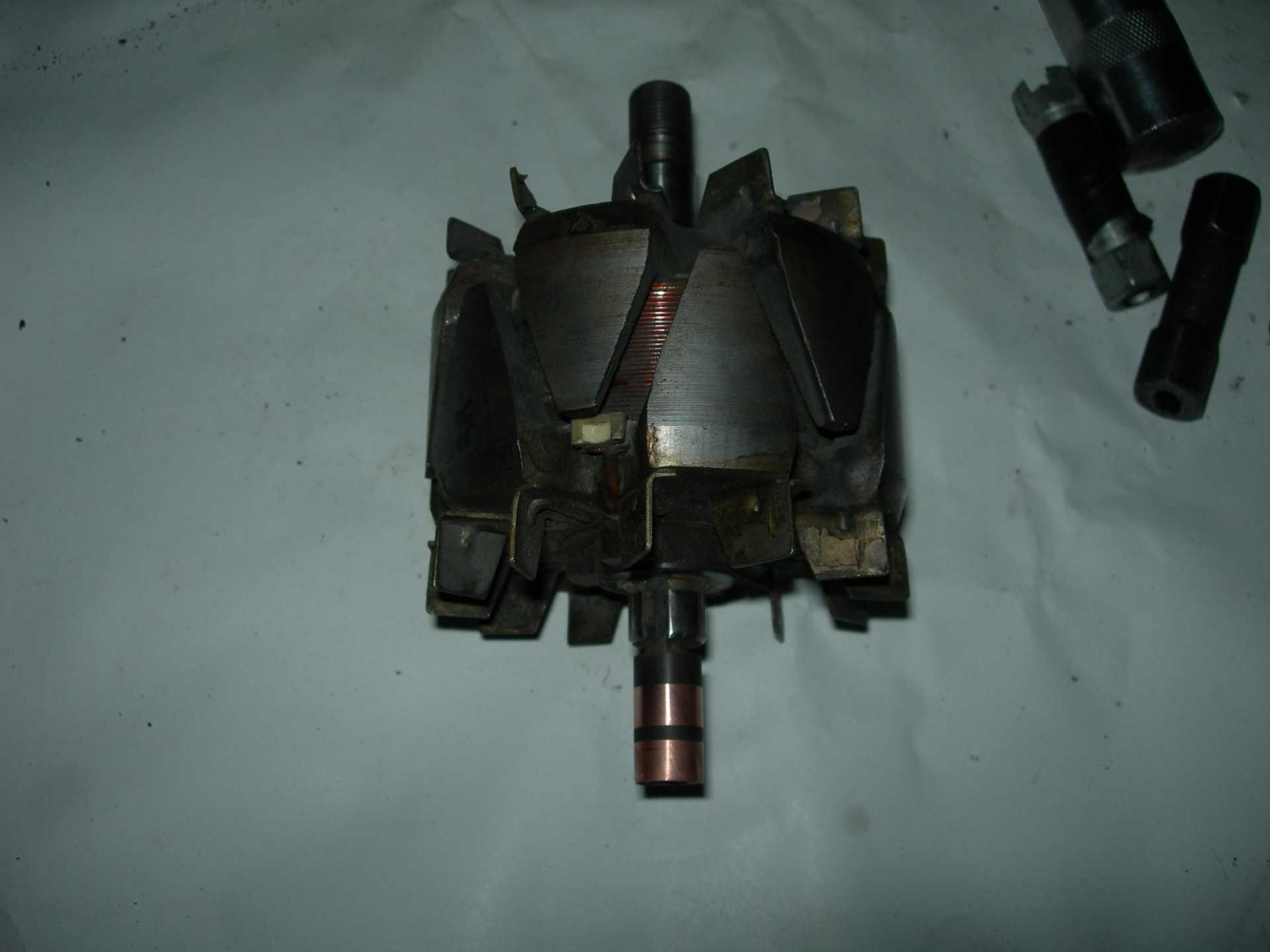

Осматриваем контакты якоря, куда прижимается реле регулятор(щетки), если есть канавки то дорабатываем наждачной бумагой.до:

Смотрим как проверить исправность генератора в мурзилке.

Дальше запрессовываем подшипник в переднюю часть корпуса генератора, той же головкой на 30 или 32 мощными ударами, берем зубило и по кругу керним подшипник, вы увидите там канавки

Одеваем якорь в в переднюю крышку, ложим опять между 2мя керпичами одеваем задний подшипник и осторожно, мощными ударами в центр подшипника запрессовываем до упора. Одеваем заднюю крышку, окуратно просунов клеммы обмотки через нее

Тут тоже главное с орентировать клеммы обмотки по креплению диодного моста. одеваем диодный мост, подгибаем клеммы обмотки к нему и закручиваем 4 болта, 3 болта с текстолитовыми шайбами закручиваем где клеммы обмотки, берем тестер проверяем не замыкает ли обмотка с корпусом, если нет то все правильно закрутили. Одеваем реле регулятор, пластиковый пыльник, прикручиваем на место генератор, натягиваем ремень, заводим смотрим не горит ли лампа разряда аккумулятора на панели приборов.

П.С. В моем случае она горела и генератор за 10 секунд нагрелся так что дотронутся нельзя было. Я опять все снял и оказаласоль что я перепутал болты крепления диодного моста и у меня обмотка каратила на массу. Дай бог не че сгореть не успело, езжу и наслаждаюсь тишиной.

Цена вопроса: 105 ₽ Пробег: 124400 км

Устройство генератора ВАЗ 2114

Единый корпус собрал в себе все его элементы. Со всех сторон он закрыт специальными кожушками, обеспечивающими защиту. По внешнему виду деталь может показаться весьма массивной. Но это впечатление обманчиво. Она довольно легка, так как основные элементы выполнены из дюралюминия.

Во время эксплуатации устройство значительно нагревается. Чтобы избежать перегрева в корпусе есть отверстия, обеспечивающие охлаждение устройства. Для обеспечения вращения ротора есть специальные вставленные подшипники качения.

Для осуществления подзарядки и накопления энергии генератор подсоединяется к АКБ. Как только запускается двигатель, устройство начинает свою работу. Большая часть энергии уходит на включение стартера и первый оборот коленвала. В этот период напряжение снижается до 9 вольт и аккумулятору потребуется подзарядка.

Как снять щетки с генератора, находящегося на автомобиле

Если прежний владелец поставил в генератор блок щёток с реле регулятором, то вопрос как поменять щетки на генераторе без снятия его с автомобиля решается намного проще, чем замена отдельных щёток. При достаточном месте в подкапотном пространстве, возможна и замена отдельно щёток, не прибегая к снятию генератора.

Все работы с электрооборудованием автомобиля следует начинать с отключения аккумулятора.

1. Снимается регулятор напряжения;
2. Меряется выработка щёток;
3. Отпаиваются старые щётки;
4. Зачищаются контакты;
5. Припаиваются новые щётки;
6. Проверяется свободное движение щёток генератора;
7. Устанавливается на место регулятор;
8. Подключаем аккумулятор и заводим машину.

Если всё прошло без ошибок, вам ещё долго не придётся мучиться с вопросом, как проверить щётки генератора. Теперь, зная в совершенстве устройство генератора после его разборки, вам не составит труда починить и другую неисправность генератора своими руками.

Как провести диагностику?

Осуществить проверку можно самостоятельно одним только мультиметром. Для этого выполните несколько простых манипуляций:

1. Запустите мотор и дайте ему прогреться до 90 градусов.
2. Включите все, что только можно – вентилятор печки и радиатора, магнитофон, дальний свет, обогрев заднего стекла, сидений. Другими словами, нужно максимально нагрузить электрику.
3. Установите в режим измерения напряжения мультиметр, предел 20 Вольт. Лучше всего использовать измерительный прибор с растянутой шкалой.
4. Установите частоту вращения коленвала на уровне 3200 об/мин.
5. Проверьте напряжение на клеммах аккумулятора. Оно должно быть выше 13 В.
6. Если слишком маленькое напряжение, то ищите неисправность в ремне — увеличьте его натяжение. Может неправильно работать регулятор напряжения. Проверьте его функционирование, при необходимости замените.

После необходимо отключить питание всех потребителей, произвести повторный замер напряжения. Оно должно быть на уровне 14,2..14,7 В, не больше и не меньше. Только в таком случае можно судить о нормальной работе генератора ВАЗ-2115.
