Ремонт и замена проводки на ваз (lada) 2107

Видео «Разборка электрической схемы автомобиля»

В этом видео (автор MR.BORODA) рассказывается, как читать электросхему машины, помогает разобраться с проводкой.

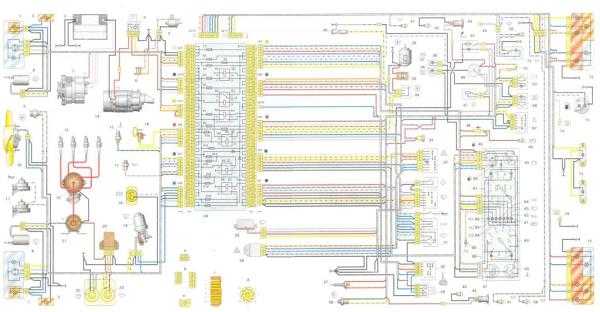

Схема электрооборудования автомобиля ВАЗ-2107. Нажмите на картинку для увеличения. Все подписи ниже под схемой.

1 – блок фары;

2 – боковые указатели поворота;

3 – аккумуляторная батарея;

4 – реле включения стартера;

5 – электропневмоклапан карбюратора;

6 – микропереключатель карбюратора;

7 – генератор 37.3701;

8 – моторедукторы очистителей фар*;

9 – датчик включения электродвигателя вентилятора;

10 – электродвигатель вентилятора системы охлаждения двигателя;

11 – звуковые сигналы;

12 – распределитель зажигания;

13 – свечи зажигания;

14 – стартер;

15 — датчик указателя температуры охлаждающей жидкости;

16 – подкапотная лампа;

17 – датчик сигнализатора недостаточного давления масла;

18 – датчик сигнализатора недостаточного уровня тормозной жидкости;

19 – моторедуктор очистителя ветрового стекла;

20 – блок управления электропневмоклапаном карбюратора;

21 – катушка зажигания;

22 – электродвигатель насоса омывателя фар*;

23 – электродвигатель насоса омывателя ветрового стекла;

24 – монтажный блок;

25 – реле очистителя ветрового стекла;

26 – реле аварийной сигнализации и указателей поворота;

27 – выключатель сигнала торможения;

28 – выключатель света заднего хода;

29 – реле зажигания;

30 – выключатель зажигания;

31 – трехрычажный переключатель;

32 – выключатель аварийной сигнализации;

33 – штепсельная розетка для переносной лампы**;

34 – переключатель вентилятора отопителя;

35 – дополнительный резистор электродвигателя отопителя;

36 – лампа сигнализатора включения обогрева заднего стекла;

37 – лампа сигнализатора недостаточного уровня тормозной жидкости;

38 – блок сигнализаторов;

39 – электродвигатель вентилятора отопителя;

40 – лампа освещения вещевого ящика;

41 – выключатели плафонов на стойках передних дверей;

42 – выключатели фонарей сигнализации открытых передних дверей***;

43 – фонари сигнализации открытых передних дверей***;

44 – соединительная колодка;

45 – прикуриватель;

46 – часы;

47 – выключатель освещения приборов;

48 – диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости;

49 – указатель уровня топлива;

50 – лампа сигнализатора резерва топлива;

51 – спидометр;

52 – лампа сигнализатора включения указателей поворота;

53 – лампа сигнализатора приоткрытия воздушной заслонки карбюратора;

54 – лампа сигнализатора заряда аккумуляторной батареи;

55 – выключатель сигнализатора приоткрытия воздушной заслонки карбюратора; 56 – комбинация приборов;

57 – эконометр;

58 – выключатели плафона на стойках задних дверей;

59 – указатель температуры охлаждающей жидкости;

60 – тахометр;

61 – лампа сигнализатора включения стояночного тормоза;

62 – лампа сигнализатора недостаточного давления масла;

63 – лампа сигнализатора включения дальнего света фар;

64 – лампа сигнализатора включения наружного освещения;

65 – вольтметр;

66 – выключатель сигнализатора включения стояночного тормоза;

67 – выключатель наружного освещения;

68 – выключатель обогрева заднего стекла с лампой подсветки;

69 – выключатель заднего противотуманного света с сигнализатором включения*;

70 – предохранитель цепи противотуманного света;

71 – плафон****;

72 – задние фонари;

73 – датчик указателя уровня топлива и резерва топлива;

74 – колодки для подключения к элементу обогрева заднего стекла*;

75 – фонари освещения номерного знака.

Порядок условной нумерации штекеров в колодках : а – блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора; б – монтажного блока и трехрычажного переключателя; в – реле аварийной сигнализации и указателей поворота; г – задних фонарей (нумерация выводов по порядку от края платы); д – выключателя аварийной сигнализации.

_____________

      * Устанавливаются на части выпускаемых автомобилей.

    ** С 2000 г. не устанавливается.

  *** С 1998 г. не устанавливаются.

**** С 2000 г. вместо одного плафона на крыше устанавливаются два плафона на стойках дверей.

Жгут проводов в салоне

В салоне ВАЗ 21074 находятся жгуты проводов:

• под панелью приборов. В этом пучке собраны провода, отвечающие за фары, указатели поворотов, приборную панель, подсветку салона;
• протянутый от блока предохранителей в заднюю часть автомобиля. Проводами этого пучка запитаны задние фонари, обогреватель стекла, датчик уровня бензина.

Провода, которые используются в «семёрке» для электрических соединений, относятся к типу ПВА и имеют сечение от 0,75 до 16 мм2. Количество медных проволок, из которых скручены провода, может составлять от 19 до 84. Изоляция проводки изготовлена на основе стойкого к температурным перегрузкам и химическому воздействию поливинилхлорида.

В жгуте проводов под панелью приборов ВАЗ 21074 собраны провода, которые отвечают за фары, указатели поворотов, приборную панель, подсветку салона

Для упрощения ремонта, обслуживания и замены электрооборудования заводская электропроводка автомобилей ВАЗ 21074 имеет установленную расцветку.

Таблица: сечение и цвет проводки наиболее важных электроприборов ВАЗ 21074

Участок электрической цепи	Сечение провода, мм2	Цвет изоляции
минус АКБ — «масса» кузова	16	чёрный
плюс стартера—АКБ	16	красный
плюс генератора—АКБ	6	чёрный
генератор—чёрный разъём	6	чёрный
клемма «30» генератора—белая колодка МБ	4	розовый
клемма «50» стартера—реле пуска стартера	4	красный
пусковое реле стартера—чёрный разъём	4	коричневый
реле зажигания—чёрный разъём	4	голубой
клемма «50» замка зажигания—голубой разъём	4	красный
клемма «30» замка зажигания—зелёный разъём	4	розовый
соединитель правой фары — «масса»	2,5	чёрный
соединитель левой фары—голубой разъём	2,5	зелёный (серый)
клемма «15» генератора—жёлтый разъём	2,5	оранжевый
ЭД вентилятора радиатора — «масса»	2,5	чёрный
ЭД вентилятора радиатора—красный разъём	2,5	голубой
контакт «30/1» замка зажигания—реле зажигания	2,5	коричневый
контакт «15» замка зажигания—одноконтактный разъём	2,5	голубой
прикуриватель—голубой разъём	1,5	голубой (красный)

ВАЗ 2106 с инжектором

Автомобили более поздних годов выпуска стали комплектоваться инжекторными силовыми агрегатами. Рассматривать электросхему таких машин не будем, поскольку она практически идентична описанной выше.

О переводе «шестерки» с карбюратора на инжектор и ремонтных работах по переносу проводки можно узнать из видео от Сергея Крючкова.

Электросхема подключения устройств в таких машинах претерпела определенные изменения:

1. Автомобили стали оборудоваться электрическими насосами, использующимися для увеличения уровня давления в рампе. В силовых агрегатах с карбюраторами такое давление отсутствует, в них используются механические насосные устройства.
2. Горючая смесь формируется непосредственно в цилиндрах ДВС. В классических версиях авто ее образование происходит в карбюраторе.
3. Добавлены электрические форсунки, они отвечают за впрыск горючего.
4. Также электросхема дополняется управляющим модулем ЭСУД. Устройство используется для обнаружения момента, при котором требуется впрыск горючей смеси. В карбюраторных версиях она попадает в цилиндры при открытии впускного клапана.

Способы подключения противотуманных фар

Подключение противотуманных фар может быть выполнено несколькими способами. Самое простое и надежное — подключение к уже имеющейся, предназначенной для питания ПТФ, проводке автомобиля. В этом случае заводская электрическая схема уже содержит все необходимые элементы (подводящие провода, разъемы для подсоединения, реле, предохранитель, выключатель) — остается только установить фары и подключить их к имеющимся разъемам. Этот способ реализуется только на автомашинах полной комплектации, когда покупают новые ПТФ для замены установленных или чтобы доукомплектовать транспортное средство. При приобретении фар следует убедиться, что они подходят к модели авто, как по штекерному соединению, так и по монтажным параметрам.

Если у автомашины отсутствует электрическая цепь для подключения ПТФ, то ее придется прокладывать самостоятельно. Для этого потребуются медные провода в изоляции, выключатель, реле, предохранитель и сами фары.

Частая ошибка — выполнение подключения ПТФ к габаритным огням. Провода и выключатель этих приборов не рассчитаны на потребляемый фарами ток!

Предохранитель в цепи питания ПТФ не роскошь. Это устройство спасет от возможного пожара в случае возникновения короткого замыкания проводки. Его номинал рассчитывают исходя из мощности фар. Если лампы в них, к примеру, на 60 Вт, то расчет тока в питающей цепи для двух ПТФ следующий.

60 Вт * 2 / 12 В = 10 А.

Предохранитель всегда выбирают с небольшим запасом — в данном случае требуется на 15 А.

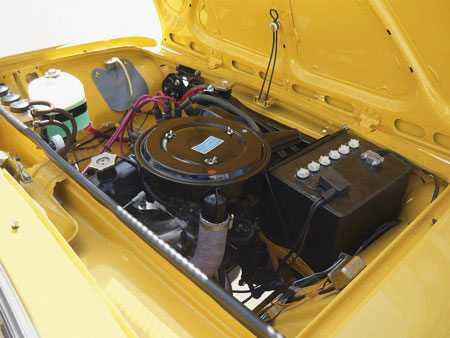

Подкапотная проводка

Электрическая схема культового автомобиля отличается простым размещением и надёжной эксплуатацией. Провода подключаются к соответствующим датчикам, приборам и узлам. Плотность соединения обеспечивают удобные быстроразъёмные штекерные соединения.

Всю систему электрической проводки можно разделить на шесть пучков проводов:

• передний;
• задний;
• правый и левый;
• пучки фар и боковых указателей поворота;
• провода аккумуляторной батареи;
• провода панели приборов.

Полная замена подкапотной проводки необходима при наличии многочисленных скруток на старых кабелях

К подкапотной проводке можно отнести передний пучок проводов, провода для указателей поворота и аккумулятора. В моторном отсеке расположены основные датчики и приборы:

• аккумулятор;
• стартер;
• генератор;
• модуль зажигания;
• высоковольтные провода и свечи зажигания.

Аккуратно уложенные провода под капотом говорят о любви водителя к автомобилю

В качестве питающего органа для этих приборов служат самые толстые провода, соединяющие кузов автомобиля с аккумуляторной батареей и двигателем. По этим проводам протекает ток наибольшей силы при запуске двигателя. Для предохранения электрических соединений от воды и грязи провода снабжены резиновыми наконечниками. Для исключения разброса и перепутывания все провода собраны в жгуты и разделены на отдельные пучки, которые проще заменить при необходимости.

Полная замена косы исключит потерю напряжения при плохом контакте и многочисленных скрутках

Жгут обмотан липкой лентой и закреплён на корпусе, что исключает свободное свисание и захватывание отдельных проводов подвижными частями силового агрегата. В месте расположения конкретного прибора или датчика жгут разделяется на самостоятельные нити. Жгуты обеспечивают определённый порядок подключения приборов, который отражён в электрической схеме.

Подробная схема позволяет найти участок проводов с плохим контактом

Номера позиций элементов электрической цепи на схеме подключения фар ВАЗ 2101:

1. Фара.
2. Аккумулятор.
3. Генератор.
4. Блок предохранителей.
5. Переключатель света фар.
6. Выключатель.
7. Замок зажигания.
8. Сигнализатор включения дальнего света.

Защёлки на пластиковых колодках штепсельных разъёмов обеспечивают надёжное соединение, предотвращая случайную потерю контакта от вибрации.

Устройство и характерные неисправности задних фонарей ВАЗ-2107

Конструкционно задний фонарь автомобиля ВАЗ-2107 состоит из:

• левого и правого рассеивателей;
• левого и правого токопроводников;
• двух ламп мощностью 4 Вт и двух патронов к ним;
• шести ламп мощностью 21 Вт и шести патронов к ним;
• четырёх гаек М5.

Задний фонарь ВАЗ-2107 состоит из рассивателей, токопроводников, ламп и патронов

Стоп-сигнал и габаритные огни на заднем фонаре должны быть красного цвета, указатель поворота — оранжевого, указатель заднего хода — белого. Наиболее типичные неисправности задних фонарей ВАЗ-2107:

• отсутствие массы на фонаре;
• перегорание лампы;
• окисление контактов;
• обрыв или перетирание проводки;
• выход из строя контактов разъёма и др.

Нет массы

Одной из причин того, что не работает задний фонарь, может быть отсутствие массы на нём. Проверить целостность провода массы можно визуально или прозвонив его тестером. Провод массы в штатной комплектации ВАЗ-2107, как правило, чёрного цвета, и на колодке разъёма он занимает крайнее положение. За ним следуют провода:

• стоп-сигнала (красный);
• габаритных огней (коричневый);
• противотуманных ламп (оранжево-чёрный);
• лампы заднего хода (зелёный);
• указателя поворотов (чёрно-голубой).

Провода на разъёме идут в определённой последовательности и имеют свою расцветку

Перегорела лампа

Наиболее распространённая неисправность задних фонарей — перегорание одной из ламп. В этом случае потребуется:

1. Снять пластиковую заглушку со стороны багажника, которая крепится на четырёх пластмассовых винтах;

2. Ключом на 10 открутить 4 гайки, на которых крепится фонарь;

3. Отсоединить разъём электропитания;

4. Извлечь блок-фару и заменить перегоревшую лампу.

В фонарях заднего хода ВАЗ-2107 используются лампы мощностью 4 Вт и 21 Вт

Окислились контакты

Окисление или засорение контактов колодки разъёма может быть следствием недостаточно плотного их соединения, а также попадания внутрь блок-фары пыли и других мелких механических частиц из-за износа или пересыхания резинового уплотнителя. Предотвратить процессы окисления и загрязнения контактов можно путём регулярных профилактических осмотров и технического обслуживания всех элементов системы освещения.

Обрыв проводки

Целостность проводки проверяется мультиметром, если место обрыва невозможно определить визуально. Назначение каждого из проводов, приходящих на разъём, можно определить по схеме подключения электрооборудования ВАЗ-2107.

Выход из строя контактов разъёма

Ухудшение контакта в разъёмном соединении платы и штекера может привести к выгоранию дорожки с невозможностью восстановления. В этом случае припаиваются дополнительные провода между разъёмом и патроном или выполняется полная замена разъёма. Следует помнить, что новая плата может быть укомплектована патроном с непружинящим металлом, поэтому имеет смысл сохранить старый патрон. При замене платы следует учитывать, что цвет проводов может не совпадать с цветом на родных колодках, поэтому лучше ориентироваться на порядок расположения контактов, и припаивать провода нового разъёма к проводам в жгуте последовательно по одному.

Схема подключения

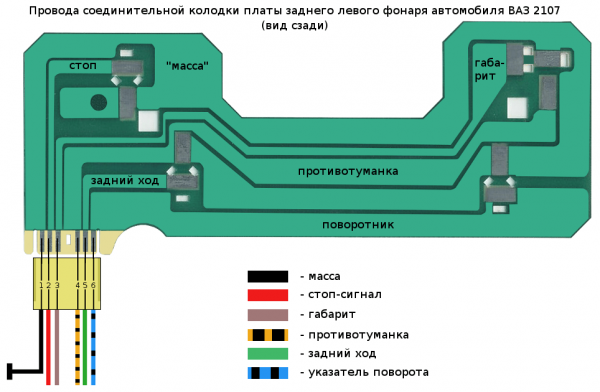

На разъёме платы дорожки, ведущие к патронам разных ламп, обозначены цифрами:

• 1 — масса;
• 2 — стоп-сигнал;
• 3 — габаритные огни;
• 4 — противотуманные огни;
• 5 — фонарь заднего хода;
• 6 — указатель поворотов.

Дорожки, ведущие к патронам разных ламп, обозначены определёнными цифрами

Особенности обслуживания электрооборудования и замена проводки ВАЗ 2106

Правильно уложенная проводка по периметру салона и под капотом не требует особого внимания и обслуживания. Но, после проведения ремонтных работ, кабель может быть пережат, его изоляция повреждена, что приведёт к короткому замыканию. Плохой контакт приведёт к нагреву кабеля и расплавлению изоляции. Аналогичный результат будет при неправильной установке приборов и датчиков.

Длительный период эксплуатации транспортного средства сказывается на состоянии изоляции проводов, которая становится твёрдой и хрупкой, особенно под воздействием значительного тепла в моторном отсеке. Ущерб, вызванный повреждёнными проводами нелегко найти. Если повреждение находится в открытом доступе без оплётки ремонт проводится без демонтажа проводов.

Основные этапы замены проводки:

• новый жгут проводов для модели ВАЗ 2106;
• отключённая батарея от сети автомобиля;
• разбор панели приборов;
• разбор торпеды;
• снятие сидений;
• удаление шумоизолирующего покрытия для удобного доступа к жгуту проводов;
• очистить коррозию, которая может вызвать плохой контакт;
• по окончании работ не рекомендуется оставлять оголённые провода.

При замене отдельного провода новый следует использовать того же цвета и размера. После замены следует протестировать исправленный провод тестером, подключённым к ближайшим разъёмам с обеих сторон.

Меры предосторожности

Перед выполнением работ следует отключить аккумулятор и изолировать острые края технологических отверстий в кузове автомобиля в местах, где будут проходить провода, чтобы исключить короткое замыкание.

Неисправности электрооборудования ВАЗ 2106

Устранение проблем с электрическими элементами требует особых навыков и соблюдения простых правил:

• для работы системы необходим источник питания;
• электрическим устройствам требуется постоянное напряжение;
• электрическая цепь не должна прерываться.

При включении омывателя глохнет мотор

Омыватель ветрового стекла снабжён переключателем, который управляет моторчиком подачи жидкости. Неисправность в виде заглохшего двигателя может быть вызвана заземлением питающего кабеля, корродированной клеммой, грязными и повреждёнными проводами. Для устранения неисправности стоит проверить все эти элементы и устранить недостатки.

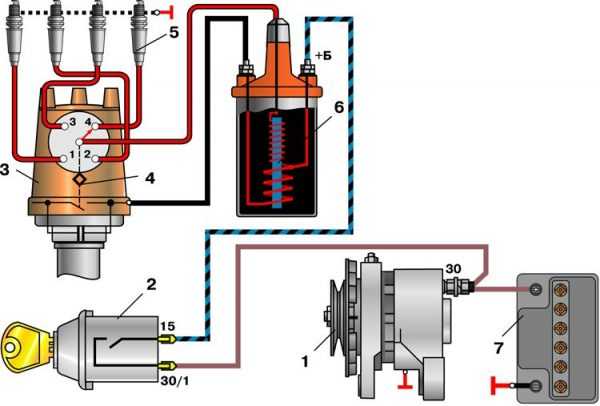

Неисправности контактной системы зажигания

Вероятными причинами возникновения неисправностей служат:

• обгорание/окисление контактов распределителя зажигания (трамблёра);
• обгорание или даже частичное разрушение крышки распределителя зажигания;
• обгорание контакта бегунка и его износ;
• выход из строя сопротивления бегунка;
• выход из строя конденсатора.

Эти причины ухудшают работу двигателя, влияя на его запуск, особенно в холодный период. Одна из рекомендаций заключается в зачистке контактной группы свечей и бегунка. При возникновении этой причины контакты трамблёра подлежат замене.

Износ крышки зажигания вызывает повреждение бегунка. В этом случае детали подлежат замене.

Другая причина заключается в неисправности помехоподавляющего конденсатора распределителя зажигания. В любом случае деталь необходимо заменить.

Износ механической части трамблёра вызывает биение вала, что проявляется в различных зазорах контактов. Причина — износ подшипника.

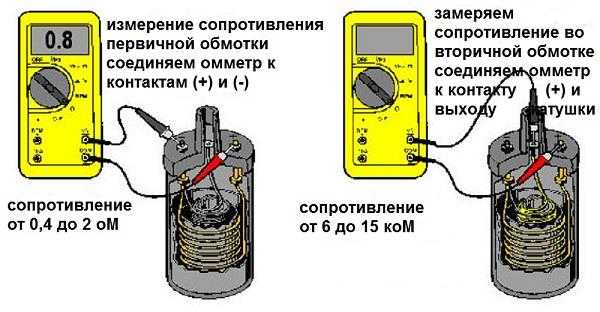

Неисправности катушки зажигания

Запуска мотора осложняется при неисправности катушки зажигания, которая начинает значительно нагреваться при выключенном зажигании из-за короткого замыкания. Причиной поломки катушки зажигания является длительное нахождение катушки под напряжением при неработающем двигателе, что приводит к осыпанию обмотки и её короткому замыканию. Неисправная катушка зажигания подлежит замене.

Схема электрооборудования ВАЗ 21074

В автомобилях ВАЗ 21074 электрическая энергия доставляется к потребителям по однопроводной схеме: «плюсовой» вывод каждого электроприбора запитан от источника, «минусовый» подключён к «массе», т. е. присоединён к кузову транспортного средства. Благодаря такому решению упрощается ремонт электрооборудования и замедляется процесс коррозии. Все электроприборы автомобиля запитаны от АКБ (при выключенном моторе) или генератора (при работающем двигателе).

В схеме проводки ВАЗ 21074 инжектор имеются ЭСУД, электробензонасос, форсунки, датчики управления работой двигателя

Схема проводки ВАЗ 21074 инжектор

Выпущенные с заводского конвейера инжекторные версии «семёрки», имеют индексы:

• LADA 2107–20 — в соответствии со стандартом Евро-2;
• LADA 2107–71 — для китайского рынка;
• LADA-21074–20 (Евро-2);
• LADA-21074–30 (Евро-3).

В инжекторных модификациях ВАЗ 2107 и ВАЗ 21074 используются ЭСУД (электронная система управления двигателем), электробензонасос, форсунки, датчики управления и контроля параметров двигателя. Как следствие — возникла необходимость в дополнительной подкапотной и внутрисалонной проводке. Кроме того, ВАЗ 2107 и ВАЗ 21074 оснащены дополнительным блоком реле и предохранителей, расположенным под бардачком. К дополнительному блоку подводится проводка, запитывающая:

• предохранители:
  • силовых цепей главного реле;
  • цепи постоянного питания контроллера;
  • цепи реле электробензонасоса;
• реле:
  • главное;
  • бензонасоса;
  • электровентилятора;
• диагностический разъём.

Дополнительный блок предохранителей и реле ВАЗ 2107 инжектор расположен под бардачком

Обеспечение электроэнергией

За обеспечение потребителей электроэнергией в «семёрке» отвечают:

• АКБ напряжением 12 В, ёмкостью 55 Ач;
• генератор типа Г-222 или 37.3701;
• регулятор напряжения Я112В, который автоматически поддерживает напряжение в пределах 13,6–14,7 В.

Схема системы эергообеспечения ВАЗ 21074 инжектор включает генератор, аккумулятор и регулятор напряжения

Запуск двигателя

Система пуска в ВАЗ 21074 — это запитанный от АКБ стартер и замок зажигания. В цепи стартера предусмотрено два реле:

• вспомогательное, которое подаёт питание на выводы стартера;
• втягивающее, благодаря которому происходит сцепление вала стартера с маховиком.

Система пуска в ВАЗ 21074 — это запитанный от АКБ стартер с реле и замок зажигания

Система зажигания

В ранних версиях седьмой модели ВАЗ использовалась контактная система зажигания, которая имела в своём составе:

• катушку зажигания;
• распределитель с контактным прерывателем;
• свечи зажигания;
• высоковольтную проводку.

Контактная система зажигания ВАЗ 21074 состоит из катушки, распределителя, свечей зажигания и высоковольтных проводов

В 1989 году появилась так называемая бесконтактная система зажигания, в схему которой вошли:

1. Свечи зажигания.
2. Распределитель.
3. Экран.
4. Датчик Холла.
5. Электронный коммутатор.
6. Катушка зажигания.
7. Монтажный блок.
8. Блок реле.
9. Ключ и замок зажигания.

В 1989 году появилась бесконтактная система зажигания, в схему которой были добавлены датчик Холла и электронный коммутатор

В «семёрках» с инжекторными двигателями используется более современная схема зажигания. Работа этой схемы основана на том, что сигналы от датчиков поступают на ЭБУ (электронный блок управления), который на базе полученных данных генерирует электрические импульсы и передаёт их на специальный модуль. После этого напряжение повышается до требуемой величины и по высоковольтным кабелям подаётся на свечи зажигания.

В инжекторных «семёрках» работой системы зажигания руководит электронный блок управления ЭБУ

Наружное освещение

Система наружного освещения включает:

1. Блок-фары с габаритами.
2. Подсветку подкапотного пространства.
3. Монтажный блок.
4. Освещение бардачка.
5. Выключатель подсветки приборов.
6. Задние фонари с габаритами.
7. Подсветку номеров.
8. Переключатель ламп наружного света.
9. Лампочка индикации наружного освещения (в спидометре).
10. Ключ зажигания.

Схема подключения наружного освещения ВАЗ 21074 поможет при устранении неисправностей блок-фар и задних фонарей

Вспомогательное оборудование

К вспомогательному или дополнительному электрооборудованию ВАЗ 21074 относят:

• электромоторы:
  • стеклоомывателя;
  • стеклоочистителя;
  • вентилятора отопителя;
  • вентилятора радиатора охлаждения;
• прикуриватель;
• часы.

В схеме подключения стеклоочистителей используются:

1. Моторедукторы.
2. ЭД омывателя фар.
3. Монтажный блок.
4. Замок зажигания.
5. Выключатель омывателя.

Моторедукторы стеклоочистителя приводят в действие трапецию, которая перемещает «дворники» по ветровому стеклу

Особенности

Автомобили ВАЗ 2114 имеют множество новшеств по сравнению с 2109, в частности, это касается электропроводки.

Будь то инжектор или карбюратора, схема электропроводки в ВАЗ 2114 находится в:

• салоне транспортного средства;
• в моторном отсеке;
• сзади кузова авто.

Следует отметить, что карбюраторные ВАЗ 2114 выпускались только с 1997 по 2000 годы, тогда они оснащались карбюраторами от ВАЗ 2108.

Но новые двигатели имеют более мощную систему зажигания, соответственно, схема управления электрооборудованием также характеризуется определенными особенностями, к примеру:

1. Появился новый жгут для подключения к клемме модуля зажигания. Этот компонент через высоковольтные провода (ВВ) подает сигналы на свечи.
2. Был добавлен еще один жгут, обеспечивающий монтаж коммутатора.
3. Появилась дополнительная проводка, предназначенная для подключения клапана адсорбера к контроллеру системы впрыска.

Многие автовладельцы ВАЗ 2114 по ошибке полагают, что благодаря модулю зажигания можно не использовать катушку. По факту же это устройство оснащено двумя катушками и двумя коммутаторами. Одна из катушек передает сигнал на первый и четвертый цилиндры, а вторая — на второй и третий.

Система оборудования автомобилей ВАЗ 2114 с двигателем инжектор претерпела определенные новшества не только из-за добавления нового электрооборудования, но и в результате модернизации авто в целом:

• есть возможность монтажа устройства подогрева боковых зеркал;
• можно осуществить подключение системы обогрева передних сидений;
• автовладельцы ВАЗ 2114 могут установить ПТФ и т.д.

Моторный отсек

Чтобы ВАЗ 2114 с двигателем инжектор мог работать на обедненной горючей смеси, машина оборудуется:

• принудительной системой впрыска бензина в каждый отдельный цилиндр;
• подключением улучшенной системы зажигания, характеризующейся более высокой мощностью;
• добавлена ЭСУД — система управления инжекторным двигателем.

Как известно, для поджигания обедненное горючей смеси должна быть более мощная искра, передающаяся по высоковольтным проводам ВВ. По ВВ инжектора ВАЗ 2114 искра передается тогда, когда поршень расположен в верхней мертвой точке. Такая схема управления и подключения по высоковольтным проводам была реализована благодаря монтажу модуля.

Принцип функционирования устройства следующий:

• для выработки переменного электрического тока используется генератор;
• ток переходит на блок управления, где преобразуется в постоянный;
• далее, ток поступает на обмотки катушек в соответствии со схемой управления;
• вторичная обмотка начинает генерировать высокое напряжение для передачи по высоковольтным проводам ВВ;
• затем уже, по тем же высоковольтным проводам ВВ напряжение переходит на свечи зажигания.

Салон

Что касается салона, то производитель в ВАЗ 2114 произвел замену центральной консоли, которая имеет определенные различия:

• в верхней части больше нет вещевого ящика, он установлен ниже;
• была произведена замена приборной панели;

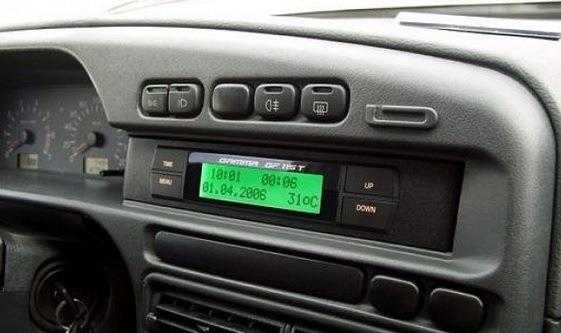

• в ВАЗ 2114 появился бортовой компьютер.

В результате таких изменений и замены старых элементов на новые в ВАЗ 2114 с  двигателем инжектор изменилась и схема управления и подключения проводки:

• появился еще один жгут для подключения бортового компьютера;
• добавился датчик контроля уровня температуры за окном, который монтируется перед радиатором;
• было добавлено реле вольтметра.

Помимо этого, в схему управления была добавлена еще одна колодка проводов для управления стеклоподъемниками.
