Меняем сайлентблоки на Шевроле Нива своими руками

С выбором сайлентблоков разобрались, теперь по процедуре замены. Работа хлопотная и длительная, но выполнив её своими руками, мы сэкономим как минимум 4–5 тысяч рублей. Именно такая цена замены сайлентблоков у специалистов.

Если выполнить все правильно и соблюдать рекомендации, можно справиться и самому.

Для выпрессовки и запрессовки сайлентблоков желательно иметь специальный съёмник.

Стоит он недорого и в арсенале каждого нивовода такая штука должна быть. На СТО втулки меняют с помощью пресса, а некоторые умудряются обойтись кувалдой и трубой подходящего диаметра. Тем не менее для замены нижних сайлентблоков пригодится ещё две стяжки для пружин и дополнительный домкрат.

Точный алгоритм верхний рычаг

Процесс работы проходит следующим образом:

Устанавливаем автомобиль на смотровую яму или на эстакаду, так будет удобнее добираться до деталей подвески. Включаем первую передачу, устанавливаем упоры под задние колёса.
Срываем гайки крепления колеса, вывешиваем передок на домкрате.
Снимаем колесо и устанавливаем второй домкрат под нижний рычаг. Максимально высоко поднимаем его, чтобы пружина максимально сжалась.
Аккуратно устанавливаем две стяжки на пружину диаметрально противоположно. Проверяем крепление зацепов стяжки и поджимаем пружину ещё не 10–15 мм.
Опускаем дополнительный домкрат (вместе с ним опустится и нижний рычаг) чтобы снять напряжение со стабилизатора поперечной устойчивости.
Раскручиваем гайки крепления хомута стабилизатора и освобождаем от него рычаг.
Откручиваем болт крепления амортизатора и вынимаем его из проушины.
Откручиваем три гайки крепления шаровой опоры.
Убираем дополнительный домкрат и вынимаем пружину.
Откручиваем гайку оси нижнего рычага, выбиваем проставкой ось, запоминая количество и расположение регулировочных шайб и снимаем рычаг.
Выпрессовываем старые сайлентблоки из рычага. Если не получается, их можно просто выжечь газовой горелкой или паяльной лампой.
Тщательно очищаем посадочные места рычага и запрессовываем новые сайлентблоки, предварительно смазав и рычаг, и сайлентблок графитовой смазкой, Мовилем или Литолом.
Устанавливаем нижний рычаг в обратной последовательности, не забыв про пакет регулировочных шайб.

Снятие верхнего рычага

Верхний рычаг снимается ещё проще — нужно открутить два болта крепления оси и три болта крепления рычага к шаровой опоре.

При этом, если нижний рычаг ещё не собран, нужно подвязать переднюю ступицу с суппортом к кузову, чтобы не повредить тормозной шланг.

Верхние сайлентблоки выпрессовываются и запрессовываются по такой же технологии, как и нижние, крайне желательно применение съёмника, чтобы не искать приключений на свои сайлентблоки.

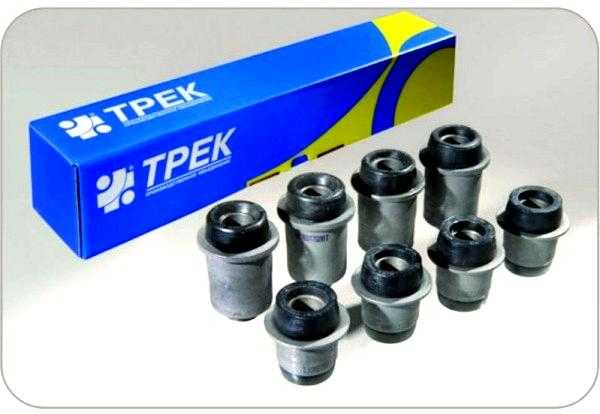

Старые и новые сайлентблоки для Нива Шевроле

Резинометаллические шарнирные втулки (сайлентблоки) на всех Нивах до 2008 года имели отличную от современной конструкцию, причём конструкция и размеры изменились только для нижних передних.

Верхние остались взаимозаменяемыми с нижними сайлентблоками классических ВАЗов.

Ресурс сайлентблоков старой конструкции составлял от двух до трёх лет, в зависимости от интенсивности эксплуатации и климатических условий.

После 2008 года

После 2008 года нижние сайлентблоки получили другую конструкцию, что позволило увеличить их ресурс почти вдвое, но проблемы с качеством деталей разных производителей остались прежними.

На новых деталях диаметр внутренней втулки вырос на 2 мм, а внешний диаметр на 7 мм, что не могло не сказаться на ресурсе. Старые втулки неплохо получались у балаковского завода «Тадем» и димитровградские сайлентблоки, их паковали в фирменные ВАЗовские упаковки. У остальных производителей качество плавает.

Новые втулки на конвейер поставляет завод «Анвис Групп». И о новых артикулах: верхние сайлентблоки, взаимозаменяемые со старыми, получили номер 2101-2904040, новые нижние, усиленные — 2121 2904040.

Чем лучше полиуретановые сайлентблоки?

Не так давно стали популярны полиуретановые втулки, демпферы и сайлентблоки. Вещь хорошая и полезная, но не стоит воспринимать полиуретан безоговорочно восторженно и дело вот в чём.

Полиуретан отлично отрабатывает, как демпферный материал на сжатие.

К примеру, амортизаторные втулки из него получаются довольно долговечными. Но сайлентблок в основном работает на скручивание, а артикуляция подвески внедорожника подразумевает большие углы поворота рычагов. И с этим лучше справляются резиновые детали, на бездорожье они отрабатывают мягче и дольше.

А чем они хуже?

К тому же полиуретан боится высокой температуры, а на верхних рычагах с правой стороны условия как раз такие, что могут привести сайлентблоки из полиуретана в негодность за тысячу километров.

Делаем вывод: для города, асфальтовых дорог, возможно, установка полиуретана имеет смысл. Если же Нива Шевроле используется в основном на бездорожье, нужно однозначно отдавать предпочтение резиновым деталям.

Замена сайлентблоков верхних рычагов

Открутите болты колесных дисков, снимите колесо, предварительно установив надежную опору.

Так, выглядит запчасть, не пригодная к дальнейшей эксплуатации.

Освободите болтовое соединение верхней шаровой опоры (3 шт), после чего отведите деталь вверх

Внимание, недостаточно разгруженный элемент может стать причиной травмы

Демонтируйте верхний рычаг в сборе, используя 2 ключа на 19. При закисании воспользуйтесь WD-40.

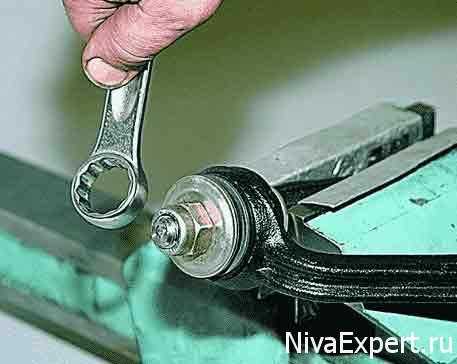

Установите элемент в тиски, отверните 22 мм гайки с торцов, снимите упорную шайбу.

Вооружившись съемником, выпрессуйте сайлент-блок.

В отсутствии специализированного приспособления допустимо использование зубила. В этом случае при помощи молотка подденьте кромки и извлеките шарниры.

Для монтажа новой детали необходимы съемник и распор либо инструментальная головка. При первом наборе инструментов закрепите один из сайлент-блоков в проушине.

Закрепите рычаг, вставьте комплектную ось, зафиксируйте установленный резинометаллический шарнир гайкой. Установите на свое место оставшийся сайлентблок, а также 160 мм отрезок трубки (оправку) между ними.

Приложите чашку съемника к свободному торцу.

Закрутите гайки до полной установки элементов в первоначальное положение.

Во втором случае положив проушину на опору, забейте сайлент-блок трубой подходящего размера или инструментальной головкой.

Второй этап с помощью подручных средств.

Установив деталь на машину, опустите автомобиль таким образом, чтобы полностью нагрузить конструкцию. Затяните гайки до конца.

Диагностика износа сайлентблоков

Конечно, проводя постоянные проверки на состояние сайлентблоков подвески ВАЗ 2121, можно отследить тот момент, когда их нужно менять. Такие процедуры проводить крайне желательно, но случается, что такой возможности нет, поэтому на помощь подойдёт оценка поведения машины при езде. Мало кто знает, но характер движения машины может много сказать о её техническом состоянии. Точнее, при износе сайлентблоков на Ниве проявляется такие особенности поведения автомобиля при езде как:

ВАЗ 2121 стал вяло управляться;
внедорожник начала уводить в сторону неведомая «сила», при этом водитель не крутит руль (особенно сильно проявляется на высоких скоростях);
из-под автомобиля появился «глухой стук».

Такие неприятности, конечно, вполне могут сигнализировать и о проблемах в других узлах подвески, но при износе сайлентблоков — это основные симптомы, которые игнорировать строго запрещено.

Чтобы окончательно удостовериться, что виновники проблем именно виброизоляторы, проведите технический осмотр подвески Нивы на подъёмнике или в яме. Любой внешне проявляющийся дефект (царапина, трещина, задир) свидетельствует о необходимости замены сайлентблока, а лучше сразу всех, даже если они находятся в приемлемом состоянии. Замена сайлентблоков Шевроле Нива или обычной Нивы — операция не столь сложная, поэтому имея базовые навыки ремонта, провести её своими руками можно достаточно просто.

Замена верхних сайлентблоков

В случае если техосмотр подтвердил неисправность детали, её необходимо заменить. Замена верхних сайлентблоков на Ниве — операция примерно схожая, что на задней подвески внедорожника, что на передней . Давайте, на примере того, как заменить данные виброизоляторы на переднем верхнем рычаге, рассмотрим данный процесс. Алгоритм действий таков:

В первую очередь стоит открутить колесо с необходимой стороны.

Затем демонтировать верхнюю шаровую опору, путём откручивания её гаек крепления.

После происходит процесс демонтажа самого рычага, который осуществляется откручиванием гаек болтов его крепления.

Демонтировав рычаг, при помощи специального съёмника или молотка с небольшим зубилом, старый сайлентблок выбивается из посадочного места

Очень популярна процедура выжигания сайлентблока, но это негативно сказывается на состояние самих рычагов, так как металл размягчается и теряет свою заводскую надёжность.

Далее, важно очистить паз для сайлентблока от грязи, а затем тонким слоем смазать его какой-нибудь смазкой.

Теперь можно «садить» в паз новую деталь. Её тоже можно слегка смазать перед посадкой.

Замена осуществлена

Последним шагом в работе будет собрать подвеску в обратном порядке, но, не затягивая гайки и болты в местах крепления. Затягивание важно делать на стоячей машине.

Основные этапы по замене сайлентблоков задней балки:

Для начала работы нужно загнать машину на яму или эстакаду подложить под передние колеса противооткатные упоры, это делается для безопасности, мало ли что бывает. Снимаем заднее колесо для удобства. Сразу хочется сказать, что замена задних сайлентблоков проводится без снятия балки.

Со стороны водителя то есть с левой, находится тяга регулятора давления задних тормозов, она будет мешаться, поэтому его придется демонтировать, это сделать легко надо лишь вытащить скобу, которая его фиксирует фото 1 (а), а справа из крепления вытащить — тросик ручного тормоза фото 1 (б).

Откручиваем гайку на девятнадцать с болта, что крепит заднюю балку к кронштейну фото 1 (в). Извлекаем этот болт. Дальше нужно поднять машину домкратом и отвести балку вниз, что бы она вышла из проушены.

Теперь берем брусочек он разумеется должен быть из дерева и всовываем его промеж балки и кузовом, что бы балка была ниже проушены фотка 2 (г).

Небольшой кувалдой или молотком при помощи выколотки (трубки) выбиваем негодные резиновые втулки их еще в народе называют грибки фотка 2 (д).

Посадочное место нужно почистить от грязи и ржавчины и смазать раствором, приготовленным из воды и мыла. Иначе втулки будет тяжело запрессовать.

Следующим этапом будет запрессовка. Для этого нужно специальное приспособление. При его отсутствии запрессовываем втулку молотком.

Извлекаем брусок. Другим домкратом нужно поднять балку и вставить болт крепления, затянув его гайкой. Ставим заднее колесо и опускаем машину. Теперь нужно затянуть все болты сайлентблока до упора.

Теперь наверное отпадет вопрос и станет ясно, как заменить сайлентблоки задней балки своими руками на машине ВАЗ 2109.

Обычно замена задних сайлентблоков Ваз 2110 обходится довольно дешево. Поэтому многие решают выполнять эту процедуру непосредственно у себя дома. В чем преимущества самостоятельной замены? В том, что замена сайлентблоков в задней балке ваз 2110 обойдется в разы дешевле.

Что делать, когда деталь прикипела?

Первые признаки неприятностей можно обнаружить заблаговременно. Для этого следует открутить гайку крепления оси ключом на 24 мм, а затем с помощью головки с воротком попытаться провернуть болт. Если это не удается сделать даже с удлиненным рычагом воротка, то готовьтесь к долгому труду — ось явно прикипела. В некоторых, особенно запущенных случаях прикипевший болт даже не дает высвободить и вытащить пружину.

https://youtube.com/watch?v=b4Jhoo46N2c

Есть несколько способов решения проблемы, но ни один из них не является легким и потребует от 1 до 5 часов в зависимости от степени закисания оси. Бывалые владельцы Нивы 2121 практикуют следующий метод демонтажа детали:

С помощью угловой шлифовальной машины отрезать ось с обеих сторон таким образом, чтобы освободить нижний рычаг и удалить его.
Газовой горелкой либо паяльной лампой хорошо подогреть часть передней балки со втулкой.
Попытаться сдвинуть ось с места сильными ударами молотка. Если это удалось сделать, но торец отрезанного болта расплющился, то надо его снова подрезать и выбить деталь окончательно.
Если болт не двигается, необходимо повторить циклы нагрева-остывания несколько раз. К отрезанной части оси можно приварить лом, за который попытаться ее провернуть во время прогрева.

Описанная процедура обычно занимает 1-2 часа. Если по истечении этого времени вам не удалось сдвинуть или провернуть стальной стержень, надо переходить к кардинальным способам:

высверливание болта из втулки ручной дрелью;
полная разборка ходовой части и снятие передней балки.

Демонтированную балку надо отвезти на ближайший автосервис, где выдавят стержень прессом либо высверлят его на станке.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Меняем сайлентблоки передних рычагов на Ниве Шевроле

Периодически возникают ситуации, когда требуется поменять сайлентблоки на внедорожнике Нива Шевроле. Но прежде чем узнать, как это делается, следует выяснить, что же это за изделие и за какой узел в автомобиле оно отвечает? Действительно, большинство новичков-водителей никогда не встречались с таким названием, но как говорится: «любишь кататься, люби и саночки возить

Так вот, приходит время, когда необходимо уделить внимание своему автомобилю и произвести замену сайлентблоков передних рычагов своими руками. Именно для этого и создан данный материал

Замена

Итак, вы решили заменить реактивные тяги самостоятельно. Для начала подберите необходимые инструменты. Это:

щетка по металлу;
смазка WD-40;
нужные ключи.

Алгоритм снятия старых тяг:

Тщательно вычистите все места соединения тяги щеткой, затем обрызгайте смазкой и дайте немного времени постоять.
Начните отворачивать гайку, которая держит тягу на более свободной стороне. Скорее всего, она будет откручиваться довольно тяжело. Поэтому стоит набрызгать еще смазки или взять ключ с большим плечом.
Когда гайка поравняется с концом болта, возьмите молоток и ударьте по болту. Это необходимо, т.к. болт прикипает к своему месту и нужно его оттуда извлечь.
Открутите болт вместе с гайкой и извлеките их.
Переходите к другой стороне. Для ее снятия отверните низ амортизатора, достаньте распорную втулку, затем амортизатор отодвиньте в сторону. Это даст вам доступ ко второму болту на тяге. При этом все гайки могут откручиваться плохо — это нормально.
Зачистите второй болт щеткой и поройте смазкой. Затем попытайтесь отвернуть, если не получается — срежьте болт (конечно, можно попытаться его выбить, но так как второй болт находится со стороны редуктора, то для получения доступа к нему придется разбирать тормозной диск, полуось, а это значительные усилия, гораздо проще спилить болт).
Достаньте тягу и остатки крепления, воспользовавшись, например, монтажной лопаткой.

ВАЖНО! Ни в коем случае не пытайтесь починить сломанную тягу. Не пытайтесь сварить ее

Все это приведет к новой крайне быстрой поломке. Пользуйтесь только новыми деталями.

Сборка новых тяг

Закрепите тягу в переднем кронштейне. При этом болт смажьте нигролом.
Вставьте тягу в задний кронштейн, также закрепив болтом.

Зачастую отверстия при закреплении тяги не будут совпадать. Это естественно — ведь мост при неисправной тяге перемещался. Тогда нужно проделать следующую процедуру: монтажную лопатку упереть в кронштейн и выкрутить мост до совпадения отверстий. Затем закрепить болт.

Преимущества замены сайлентблоков у себя в гараже

Вот какие преимущества можно получить:

Во-первых, такая процедура обойдется намного дешевле, чем в автосалоне.
Во-вторых, не известно, насколько качественно все выполнит мастер. Ведь ни для кого не секрет, что очень часто они делают все плохо, чтобы к ним в скором времени опять обратились за помощью. Конечно, встречаются и совестные автослесари, но это редкость.
В любом случае нужно будет приобрести сайлентблок самостоятельно и отдать его мастеру. В автосалоне он только установит его. То есть, оплата будет происходить только за работу, которую можно сделать и самому.
И наконец, никто не знает, установит ли мастер новый сайлентблок или он обойдется каким-нибудь старым, но все-таки функционирующим.

Примечание: но есть одно НО. В хороших автосервисах дают гарантию на ремонт, поэтому если машина сломается, то второй ремонт осуществится бесплатно. Поэтому, главное, найти такой автосалон, и все будет в порядке.

Предназначение сайлентблоков и их технические характеристики

Многие автолюбители знают, что в машине есть такие детали, как сайлентблоки, но не каждый из них знает, для чего они нужны. Сайлентблоки — это виброизолирующие запчасти, которые используются практически в каждом автомобиле, особенно в узлах подвески. Каждый такой виброизолятор состоит из двух металлических пластинок и резиной между ними, по-другому называемой эластомером.

Отличных виброизоляционных свойств удаётся добиться за счёт использования вулканизированной обработки деталей во время производства. Она позволяет получить виброизолятор, в котором трение между металлом и эластомером снижено до минимума. Такая структура отлично гасит внешнюю вибрацию, которая появляется во время езды.

Сайлентблоки практически полностью гасят радиальные, торсионные и осевые колебания, что очень важно при эксплуатации внедорожников типа Нивы. Соединяя узлы подвески, такой виброизолятор продлевает срок службы деталей на долгий срок

Именно поэтому очень важно следить за их состоянием и вовремя менять. В противном случае вместо «копеечного» ремонта, можно потратиться на покупку новых рычагов, к примеру.

Сайлентблоки производят из огромного количества материалов, но самые стойкие — это каучуковые. Поэтому желательно устанавливать именно их. Что касается срока эксплуатации подобного виброизолятора, то на бумаге он составляет около 100 тысяч километров пробега, но по факту данный показатель снижается достаточно сильно. Следствием тому является плохое качество дорог в России и странах СНГ. Оптимальным периодом между проверками сайлентблоков можно считать 20–25 тысяч км пробега, а замены — 50–80 тысяч км (в зависимости от того, как эксплуатируется ваша Нива).

Причины замены задних сайлентблоков

Не всегда нужно заменять сайлентблоки. Рассмотрим несколько случаев, в которых их замена просто необходима:

Во время езды резина «скрипит». Просто если сайлентблоки плохо выполняют свою функцию, то резина не может двигаться также быстро, как раньше, поэтому и появляются посторонние звуки.
Слышно какое-то постукивание в задней части автомобиля.
Автомобилем сложно управлять, так как он потерял устойчивость в задней части.

Примечание: особенно это проявляется на поворотах.

Задние колеса изнашиваются неравномерно, быстрее передних. Часто наблюдается, что задняя резина «сдувается» сама по себе, хотя она не была пробита.

Если своевременно не заменить задний сайлентблок, то проблема может разрастись, что приведет к аварийным ситуациям.

Как выбрать сайлентблоки

Нужно знать следующее:

Для Ваз 2110 и выше необходимы сайлентблоки с каталожным номером — 2110-2914054. Они обладают определенным наружным диаметром, который подходит именно для данных автомобилей

Если купить сайлентблок для «Девятки», пытаясь установить его на «десятку», то ничего не получится.

Также нужно обращать внимание на его качество. Купив некачественный товар, не факт, что он долго прослужит

Он должен быть выполнен из прочного материала, который выдержит воздействие даже самых высоких температур.

Какие инструменты понадобятся

Здесь не обойтись только молотком, домкратом, и ключом на 19. Помимо этого могут еще пригодиться следующие инструменты:

деревянный брусок;
специальный инструмент, позволяющий «запрессовать» сайлентблок (то есть, установить его так, чтобы он не был подвижным).

Примечание. Подобрать детали можно легко, так как все они встречаются в свободной продаже.

Итог работы

Итогом замены станет рабочая тяга, отсутствие стука в подвеске, безопасность водителя. Главное помните, что нужно своевременно заметить трещины на тяге и сменить ее, не дожидаясь поломки.

Сегодня мы расскажем вам про нюансы, советы и секреты, которые используются владельцами ВАЗ классики при замене реактивных тяг, резиновых втулок штанг задней подвески. Вся эта статья основана на опыте как и моем личном, так и на опыте форумчан. Мы просто объединили основные моменты по замене и проблемам с которыми вам возможно придется столкнуться в одну статью и представляем ее вам. Вопросы, если они у вас останутся, вы можете задать у нас на форуме в соответствующей теме в разделе «Ходовая». Итак — диагностика. Что же может заставить нас залезть в заднюю подвеску? Посторонние стуки, странное поведени автомобиля, выраженное в вихлянии оного по дороге. Внимательно осмотрите состояние резиновых втулок — они не должны быть порепаны, порваны и т.д.

Итак скажу сразу — замена втулок дело не 5-ти минутное. Вобщем при замене втулок я по очереди откручивал каждую тягу и сразу после замены прикручивал на место, затем снимал следующую. Если все сразу снять — с установкой могут возникнуть сложности, так как мост будет смещаться. Теперь опишу сам процесс — сначала я выбивал металлические втулки, некоторые вследствие высокого износа резинок сами выпадали в руки. Далее резинка — дабы не парится с ее выпрессовыванием я брал ножовку по металлу, снимал полотно, продевал его в дырку где была металлическая втулка, прикручивал к ножовке и делал два распила, дабы небольшой кусок втулки вывалился сам, а затем оставшаяся ее часть вытаскивается руками. С запресовкой сложнее…

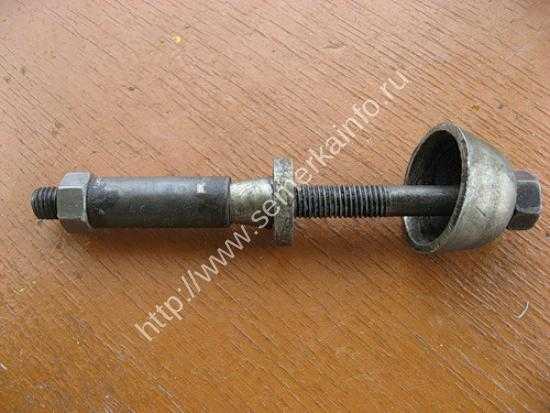

Можно использовать вот такой вот запрессовщик:

А можной пойти другим путем. Изначально смазывается резиновая втулка мыльным раствором, дабы «проскочила» а затем: первый способ — запрессовывается в БОЛЬШИХ тисках, не с первого раза иногда, но запрессовывается, руками или молотком запрессовывать бесполезно. И если тисков нет — я использовал тяжесть машины и домкарат, то есть ложил тягу, приставлял к ней смоченную в растворе втулку, далее сверху домкрат на них ставлю и поднимаю им машину. Машина своим весом запрессовывает резиновую втулку в тягу. Такие же манипуляции проделываем с металлическими втулками.

Возвращаясь к вопросу о приспособлениях для запрессовки втулок, очень удобен шарик от подшипника диаметром чуть больше диаметра втулки, ставим шарик на втулку и запресовываем ее в больших тисках, шарик акуратно раздвигает резинку и вся запресовка происходит быстро и без всяких усилий. Дожал до упора, раздвинул тиски, подставил чтонибудь пошире диаметром чем подшипник, я раздвинутые пасатижи использовал, дожал и опаньки шарик готов к новым испытаниям.

При разборке (откручивании) тяг бывют случаи, когда болт приржавел к металлической втулке, и достать его от туда ни как не получается… Если выбивать, то там надо пол моста раскидать. Тут выход только один —

болгаркой. Резать именно по втулке. Сначала срезать со стороны гайки, постепенно поворачивая болт, так как болгарка не сможет весь болт за один заход отрезать, затем резать со стороны шляпки, так же поворачивая болт за шляпку. Для удобства работы отрезать саму штангу, чтоб не мешала.

При сборке болты рекомендуется смазать солидолом. Литол тоже подойдет. При следующей замене втулок сами себе спасибо скажете, когда удастся избежать работ с болгаркой.
