Ремонт и замена проводки на ваз (lada) 2121 (4x4) своими руками

Самостоятельное обслуживание

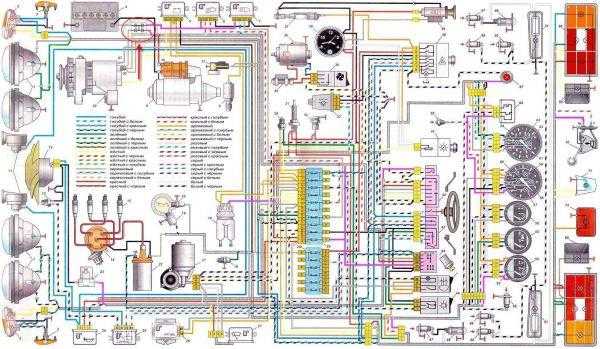

Используя схему, легко прозвонить проводку и выявить причину поломки:

В прилагаемом к автомобилю техническом руководстве наглядно показаны:

Выводы: автомобиль ВАЗ 2103 оказался не только красивым и элегантным, но и технически более совершенным. А забота автовладельцев и самостоятельное обслуживание положительным образом сказалось на его долголетии. Посмотрите видео, которым хвалятся владельцы ВАЗ 2103, и вы убедитесь в этом сами.

Источники

http://avtovx.ru/elektrooborudovanie/vaz-2106-shema-provodki-151/
http://avtoelektrik-info.ru/vaz/32-shema-elektroprovodki-vaz-2103

Карбюраторный двигатель

Сама система зажигания авто данной модификации построена согласно классической схеме:

Поворачивая ключ в замке в режим запуска «Стартер», электропитание подается на его клеммы;
Стартер приводит в действие коленвал и всю поршневую группу;
Одновременно приводится в действие генератор;

Питание с генератора поступает на катушку, а она в свою очередь, вырабатывает электрический импульс, передавая его к трамблеру через провод высокого напряжения. См. публикацию — принципиальная схема электропроводки;
Коленвал двигателя вращает привод трамблера, бегунок которого попеременно замыкает контакты, передавая электрический разряд к свечам зажигания (видео его работы можно увидеть в данной статье).

Классическое зажигание

Естественно, когда запустить двигатель не получается, следует искать причины, такие как:

Отказ электрической цепи между генератором и катушкой зажигания (здесь важно как следует проверить контакты, а также состояние проводки);

Отказ катушки зажигания (следует проверить ее работоспособность «на искру» , т.е извлечь провод непосредственно из трамблера, далее поднести его к металлическим деталям моторного отсека). Если во время вращения двигателя стартером искра все же проскакивает, значит, данная катушка исправна. См. статью — нюансы работы ВАЗ;
Неисправность цепей трамблера, а также свечей зажигания. Тут потребует проверки электропроводка ВАЗ 2107, начиная от крышки трамблера до свечей. Так же следует проверить внутренний бегунок (тот, что внутри крышки), и естественно свечи автомобиля.

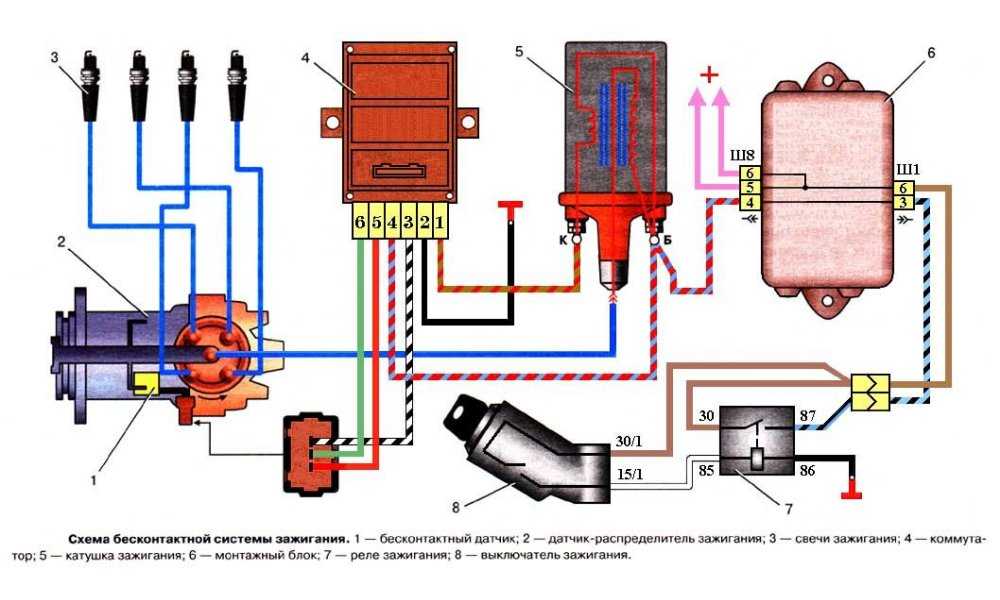

Электронное зажигание

Обратите внимание: некоторые модели ВАЗ 2107 выпускаемые после 1987 года имели бесконтактную систему зажигания. При этом цена авто была дороже, но ценилась автовладельцами за свою новизну.. Электронный коммутатор устанавливали в цепи между катушкой и трамблером

Его предназначение в улучшении искрообразования во время работы двигателя на обедненной смеси. Вы можете изучить на фото, как построена электрическая схема проводки ВАЗ 2107 на карбюратор, оснащенная бесконтактной системой зажигания.

Электронный коммутатор устанавливали в цепи между катушкой и трамблером. Его предназначение в улучшении искрообразования во время работы двигателя на обедненной смеси. Вы можете изучить на фото, как построена электрическая схема проводки ВАЗ 2107 на карбюратор, оснащенная бесконтактной системой зажигания.

Когда во время проверки «на искру» в трамблере высоковольтный импульс отсутствует, нужно произвести замену коммутатора.

Совет: если установка новенького коммутатора не решит проблему, тогда потребуется полная или частичная замена проводки ВАЗ 2107. Скорее всего сопротивление жил в родной проводке слишком велико, что в свою очередь приводит к очень слабому образованию искр.

Регулятор напряжения ВАЗ 2107 — назначение и первые признаки неисправности

Регулятор напряжения предназначен для автоматического поддержания силы тока такой величины, чтобы вырабатываемое генератором напряжение находилось в заданных определенных пределах, независимо от частоты вращения вала генератора (от оборотов мотора) и тока потребления электросети авто. В автомобилях ВАЗ 2107, как правило, на генераторе установлен электронный регулятор напряжения.

Крайне редко на некоторых моделях может попасться устройство старого образца — реле-регулятор. Они устанавливались на генераторы 37.3701, выпускавшиеся до 1996 г, и на Г-222. Сначала устройство проверяют на работающем автомобиле. Для этого необходим вольтметр с возможностью измерять напряжение постоянного тока. Прибор должен быть оснащен шкалой для значений до 15–30 В и иметь класс точности не ниже 1,0. После запуска двигателя ВАЗ 2107 ему дают поработать при включенных фарах 15 минут на средних оборотах.

Затем замеряют напряжение на выходе с генератора. Для этого положительным щупом прибора касаются клеммы «30» на генераторе, а отрицательным — массы (генератора или автомобиля — все равно, это одно и то же). Вольтметр должен показать напряжение в пределах 13,6–14,6 В. Если результат замера оказался выше или ниже указанного, и в работе автомобиля наблюдается систематический перезаряд или недозаряд аккумулятора, то, скорее всего, регулятор неисправен, и его надо менять.

Симптомы отказов

Выделяют 2 состояния электроники автомобиля, которые заставляют владельцев седьмой модели выискивать неисправности:

Авто не выполняет свои прямые обязанности – попросту «не едет». Это или отказ одной из главных систем, или поврежденная проводка на ВАЗ 2107;
Транспортное средство выполняет свои прямые обязанности, но электрические системы порой начинают барахлить — см. к примеру, короткое замыкание ВАЗ 21093.

Когда при запуске авто двигатель не заводится, а бензин без проблем поступает в карбюратор либо топливную рамку инжектора, то причину отказа нужно искать в электрической системе:

При карбюраторных версиях, опытный проверяющий сразу обратит внимание на катушку зажигания, трамблер и свечи. Не менее важна и подкапотная проводка ВАЗ 2107;

При инжекторных версиях причиной отказа чаще всего является ЭСУД, которая обрабатывает сигналы датчиков, а далее подает команды для исполнительных механизмов.. Обратите внимание! Довольно часто причиной отказа при запуске мотора могут выступать подгоревшие контакты в замке зажигания

Для выяснения, в какой именно цепи неисправность, необходима заводская схема проводки на ВАЗ 2107. В ней будет указан конкретный потребитель контактной группы и другая полезная информация.

Обратите внимание! Довольно часто причиной отказа при запуске мотора могут выступать подгоревшие контакты в замке зажигания. Для выяснения, в какой именно цепи неисправность, необходима заводская схема проводки на ВАЗ 2107

В ней будет указан конкретный потребитель контактной группы и другая полезная информация.

Готовимся к замене

Перед тем, как приступить к замене, нужно усвоить несколько простых правил. Замена жидкости должна проводиться на прогретом двигателе, когда жидкость обладает лучшей текучестью. В случае, если мотор холодный, то заведите его и подождите пока он прогреется до рабочей температуры. Если думаете заменить марку масла, то мотор стоит промыть специальным составом для промывки.

Замену придется проводить два раза — вначале слить отработанное, а затем уже лить промывочную жидкость (заполняем весь объем) или промывочную смазку — при этом проводить замену масляного фильтра не следует. Заводим мотор минут на десять-пятнадцать, после — глушим его и сливаем промывочное масло. Приступаем к процедуре заливки свежего, при этом масляный фильтр необходимо сменить.

Какое масло лить?

Какое именно масло лить, решать каждому автомобилисту индивидуально. Но для всех автомобилей назначения практически одни и те же.

По вязкости первая цифра перед буквой W показывает температуру холодного запуска, последняя — саму вязкость. Для центральных регионов нашей страны, в случае, если автомобиль новый, — 30, если подержанный, то есть прошел больше 100 тысяч, — 40, если старый и пробег больше 200 тысяч, то 50, ну, а если пробег еще больше, то 60.

Качество по API: SG, SH, SJ, SL, сверяется с рекомендациями изготовителя автомобиля с надписью на упаковке.

По марке тут выбор по средствам. Чем лучше, тем дороже. Shell, Mobil, Castrol, Texaco, Motul и еще несколько популярных марок, но цена на них очень высокая.

Самое лучшее масло синтетическое, затем идет полусинтетика и последнее — минеральное.

Вязкость моторной смазки выбирать нужно в зависимости от колебаний температуры в той местности, в которой эксплуатируется автомобиль.

Объем масла в двигателе

Многие начинающие автомобилисты могут быть не в курсе, сколько масла необходимо. Для смены смазывающей моторной смеси в моторе ВАЗ-2107 вам потребуется около четырех литров новой смазки, потому что расходуется она фактически полностью. На некоторых станциях технического обслуживания механики заливают канистру полностью.

Куда заливать масло?

Процесс заливки масла не вызовет осложнений даже у начинающего автолюбителя. Поскольку масло нужно лить в удобно расположенную горловину с помощью воронки, но есть несколько нюансов, которых мы коснемся более подробно в инструкции ниже.

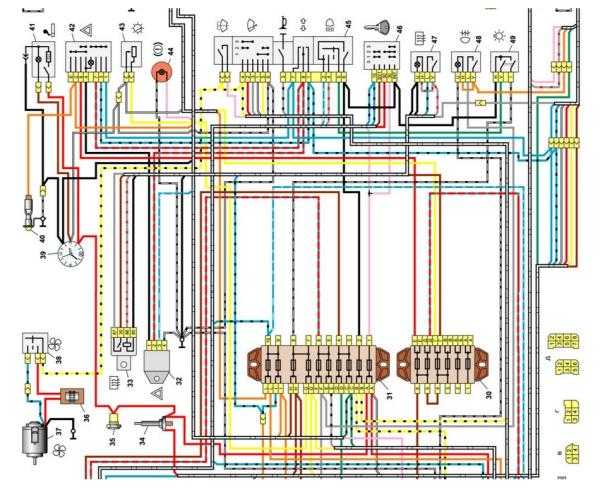

Центральная часть схемы электрооборудования ВАЗ-2106

Центральный кусок схемы в основном состоит из включателей/выключателей освещения и переключателей подачи тока в систему. Главные элементы проводки указаны следующими цифрами:

Комплект с основным блоком предохранителей (30);
Выключатели освещения в фарах заднего хода машины (31), работы контрольных ламп при выставлении ручного тормоза (32);
Разновидности штепсельных розеток у переносных ламп (33);
Оборудование для работы указателя поворотника и аварийного сигнала (34);
Конструкция электродвигателя печки (35) и клеммы для выключения работы стоп-сигнала (36);
Реле подачи тока для прогрева заднего стекла (37);

Совет: в зависимости от модификации и года выпуска ВАЗ-2106, тип реле и его положение в сети может меняться. Для ремонта этой запчасти лучше всего использовать схемы, которые поставляются в комплекте с машиной.

Комплект резисторов электродвигателя печки ВАЗ 2106 (38);
Проводка к лампе света в вещевом ящике (39);
Список выключателей наружного света (40), прогрева задней поверхности стекла (41), а также системы зажигания (42);
Комплект переключателей с ближнего на дальний свет (43), стеклоочистителя (46) и стрелки-указателя поворота машины (44);
Специальные типы выключателей сигнала машины (45), универсального смывателя для лобового стекла (47) и регуляторы света на приборной доске и сигнала при аварийной ситуации.

Какие неисправности карбюраторов помогают устранять ремкомплекты

Как можно понять, что наступило время купить ремкомплект и произвести ремонт карбюратора ВАЗ? Обычно о неисправности карбюратора говорят следующие признаки:

Провалы в работе двигателя (обороты двигателя растут не при нажатии педали газа, а с задержкой);
Рывки в работе двигателя при нажатии педали газа;
Серия рывков или провалов в работе двигателя при нажатии на педаль газа, в том числе после продолжительной работы двигателя на холостом ходу;
Падение тяги и приемистости двигателя;
Перебои в работе двигателя на холостом ходу и под нагрузкой;
Увеличение расхода топлива;
Повышенное дымление;
Затрудненный запуск двигателя, в том числе и прогретого.

Эти признаки говорят, что карбюратор неисправен и требует ремонта, они могут возникать по разным причинам, о которых нужно сказать подробнее.

Затрудненный запуск двигателя. Обычно это происходит при поломке топливного клапана, который теряет герметичность, и смесь чрезмерно обогащается. Данная неисправность устраняется простой заменой клапана с последующей регулировкой.

Перебои в работе двигателя, нестабильная работа мотора на холостом ходу. Может возникать по нескольким причинам:

Подсос воздуха в месте установки электромагнитного клапана;
Засорение жиклеров, отвечающих за холостой ход;
При наличии экономайзера — проблемы с жиклером ЭПХХ, разрушение диафрагмы;
Разрушение резиновых уплотнительных элементов винтов «качества» и «количества».

Ремонт в этом случае сводится к замене неисправных деталей, а также обязательно производится промывка и продувка жиклеров, хотя иногда проще их заменить.

Провалы и рывки в работе двигателя. Такая работа двигателя может возникать вследствие множества неисправностей карбюратора:

Выход из строя топливного клапана, в этом случае клапан полностью заменяется;
Разрушение диафрагмы ускорительного насоса, что приводит к протечке бензин, неисправность устраняется заменой диафрагмы, одновременно стоит заменить и пружину;
Неисправность в приводе дроссельной заслонки, устраняется заменой дефектных деталей привода;
Засорение распылителя ускорительного насоса, в результате чего снижается количество топлива;
Подсос воздуха в месте соединения карбюратора с впускным коллектором, неисправность устраняется заменой прокладки;
Непроходимость или разрушение сетчатого фильтра, в первом случае нужна промывка и продувка, во втором — замена фильтра;
Засорение обратного клапана распылителя, обычно устраняется простой промывкой и продувкой;
Поломка запорной иглы топливного клапана, в результате ограничивается или прекращается поступление топлива в поплавковую камеру, неисправность устраняется заменой иглы или установкой нового клапана.

Все эти неисправности устраняются с помощью запасных частей, входящих в состав ремкомплекта.

По каким причинам нужно ремонтировать замок зажигания

Замок зажигания такой классической машины, как ВАЗ 2106, обладает 4 режимами работы, которые отличаются выполнением электро-функций.

Нулевой режим практически ни за что не отвечает, только питает некоторые провода.
Первый режим дает возможность функционировать не только ходовым огням, но и противотуманкам, щеткам-дворникам и поддерживает работу отопления машины.
Второй режим отвечает за работу поворотников, приборной панели и системы зажигания.
Третье положение питает клеммы.

Замена замка зажигания может понадобиться однажды практически каждому водителю. Это можно объяснить тем, что некоторые водители теряют ключи от зажигания, а как завести машину без ключей?

Ну а если говорить о классической машине, скорее всего, водитель ВАЗ 2106 уже имел дело с физическим износом некоторых деталей, в данном случае речь идет о личинке замка. Если провода в зажигании уже выглядят как-то подозрительно, то в таком случае замена проводки должна быть произведена в кратчайшие сроки, чтобы не привести ситуацию к короткому замыканию.

Назначение ремкомплектов карбюратора ВАЗ

Карбюраторные двигатели постепенно уходят в прошлое, уступая место более успешным инжекторам, но в России все еще эксплуатируется немало автомобилей ВАЗ «Классика», в которых установлены старые, добрые, доказавшие свою надежность и неприхотливость моторы с карбюраторами. Однако карбюратор — агрегат, требующий от автовладельца большего внимания, чем системы впрыска топлива, что обусловлено особенностями его конструкции и работы.

Одна из особенностей работы карбюраторов ВАЗ (впрочем, как и других) заключается в том, что с течением времени его детали засоряются, теряют свои прочностные качества под воздействием бензина, и разрушаются, а все это ведет и к ухудшению работы всего карбюратора в целом. И ремонт любого карбюратора обычно сводится к промывке и замене ограниченного круга деталей.

Именно поэтому сегодня широчайшее распространение получили ремонтные комплекты для карбюраторов ВАЗ, которые содержат в себе все необходимые для ремонта запчасти. Ремкомплект значительно облегчает проведение обслуживания, ремонта и восстановления карбюратора, снимая необходимость бегать по магазинам в поисках множества деталей, вырезать прокладки и т.д.

Если вы намереваетесь делать ремонт карбюратора, то в первую очередь нужно приобрести один, а то и два ремкомплекта (благо, их цена очень и очень доступна) — без него приступать к ремонту даже нет смысла. Но прежде необходимо разобраться, какой именно ремонтный комплект следует купить.

280 руб.
280 руб.

Основные методы замены детали

Неправильный и ненадежный, но быстрый. Данный способ не требует от автовладельца особых познаний о работе двигателей. Он предусматривает самостоятельный демонтаж клапанной крышки. Для этого потребуется рассоединить цепь, установленную на моторе. Аналогичным образом поступают с новой деталью. Далее две цепи соединяются в одну. Кривым стартером новая деталь прокручивается до полного ее прохождения через двигатель. Затем они соединяются и затягиваются. При этом следует учитывать, что нижняя звездочка не заменяется. Невозможна и замена башмака натяжителя цепи ВАЗ 2107.
Правильный. Этот метод предусматривает частичную разборку двигателя, включая демонтаж переднего щита, радиатора и прочих деталей. В данном случае можно установить новую последнюю звездочку. Допустима и замена башмака натяжителя цепи ВАЗ.

Первым этапом второго метода является слив охлаждающей жидкости из системы. Рекомендуется при этом снять крышу капота. После ослабления и снятия с мотора ремня генератора демонтируется крышка ГБЦ. При необходимости проводится замена натяжителя. Для этого потребуется совместить метки на коленвале и звездочке распредвала. Далее откручивается гайка и снимается шкив. В данном случае потребуется демонтировать радиатор. Если отогнуть штопорную шайбу, можно будет открутить и снять звездочку с распредвала.

При установке новых звездочек старые следует снять. Замена башмака натяжителя цепи ВАЗ предусматривает аналогичные действия

При покупке этой детали большое внимание следует уделять ее качеству.

LADA 2107 (раннее обозначение ВАЗ-2107 «Жигули») — советский и российский заднеприводный автомобиль III группы малого класса с кузовом типа седан.Являлась модифицированной люкс-версией автомобиля LADA-2105(ВАЗ-2105)Модификации:LADA-2107 (двигатель ВАЗ 2103, 1,5 л, 8 кл., карбюратор)LADA-21072 (двигатель ВАЗ 2105, 1,3 л, 8 кл., карбюратор, ременной привод ГРМ)LADA-21073 (двигатель 1,7 л, 8 кл., моновпрыск — экспортная версия для европейского рынка)LADA-21074 (двигатель ВАЗ 2106, 1,6 л, 8 кл., карбюратор)LADA-21070 (двигатель ВАЗ 2103, 1,5 л, 8 кл., карбюратор)LADA-2107-20 (двигатель ВАЗ 2104, 1,5 л, 8 кл., центральный впрыск)LADA-2107-71 (двигатель 1,4 л., 66 л.с. двигатель ВАЗ 21034 под бензин А-76, версия для Китая)LADA-21074-20 (двигатель ВАЗ 21067-10, 1,6 л, 8 кл., распределённый впрыск, Евро-2)LADA-21074-30 (двигатель ВАЗ 21067-20, 1,6 л, 8 кл., распределённый впрыск, Евро-3)LADA-210740 (двигатель ВАЗ 21067, 1,6 л, 53кВт/72,7л.с. 8 кл., инжектор, катализатор) (2010 г.в.)LADA-21077 (двигатель ВАЗ 2105, 1,3 л, 8 кл., карбюратор, ременной привод ГРМ — экспортная версия для Великобритании)LADA-21078 (двигатель ВАЗ 2106, 1,6 л, 8 кл., карбюратор — экспортная версия для Великобритании)LADA-21079 (роторно-поршневой двигатель 1,3 л, 140 л.с., изначально создана для нужд МВД и КГБ)LADA-2107 ЗНГ (двигатель ВАЗ 21213, 1,7 л, 8 кл., центральный впрыск)

Источники

http://expertvaz.ru/2107/zamena-tsep-grm.html
http://avtostuk.com/videos/mazda/premera-vaz-2107-zhiguli-modifikatsii.html

Жгут проводов в салоне

Благодаря электрическим проводам все датчики, узлы и приборная панель функционируют как единый механизм, обеспечивая единственную задачу: бесперебойная передача электрических сигналов между взаимосвязанными элементами.

Сложная система проводов в салоне обеспечивает подключение панели приборов с прочими узлами и датчиками

В салоне расположена большая часть элементов автотранспортного средства, обеспечивающих управление процессами, контроль их выполнения и диагностику технического состояния датчиков.

Органы управления автомобильных систем, расположенные внутри салона, включают:

панель контрольно-измерительных приборов и её подсветку;
внешние осветительные элементы дорожного полотна;
сигнализаторы поворота, остановки и звукового оповещения;
салонное освещение;
прочих электронных помощников как стеклоочистители, отопитель, радио и навигационная система.

Жгут проводов в салоне обеспечивает подключение всех элементов автомобиля через блок предохранителей, который независимо от количества приборов является основным элементом электрической проводки в салоне. Блок предохранителей, расположенный слева от водителя под торпедой, нередко вызывал серьёзные нарекания со стороны владельцев ВАЗ 2106.

Плавкие предохранители обеспечивают защиту важных элементов электрической цепи от замыкания

При потере физического контакта любого провода предохранители перегреваются, сжигая плавкую вставку. Этот факт являлся наличием проблемы в электрической цепи автомобиля.

Предохранители являются основными элементами электрической системы

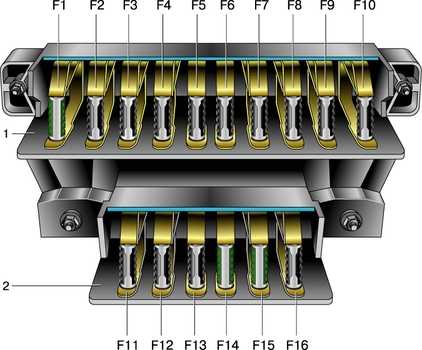

Таблица: обозначение и мощность предохранителей в блоке ВАЗ 2106

Название	Назначение предохранителей
F1(16А)	Клаксон, розетка для лампы, прикуриватель, лампы торможения, часы и освещения в салоне (плафоны)
F2(8A)	Реле стеклоочистителя, электродвигатели отопителя и стеклоочистителя, омывателя лобового стекла
F3(8А)	Дальний свет левой фары и лампа оповещения включённого дальнего света
F4(8А)	Дальний свет правой фары
F5(8А)	Предохранитель ближнего света левой фары
F6(8А)	Ближний свет правой фары и задний противотуманная фара
F7(8А)	Этот предохранитель в блоке ВАЗ 2106 отвечает за габаритный свет (левый подфарник, правый задний фонарь), лампочка багажника, освещение номера правая лампочка, лампы освещения приборов и подсветка прикуривателя
F8(8А)	Габаритный свет (правый подфарник, левый задний фонарь), освещение номера левая лампочка, подкапотная лампа и лампочка оповещения о габаритном свете
F9(8А)	Указатель давления масла с лампой оповещения, указатель температуры охлаждающей жидкости и уровня топлива, лампа оповещения заряда аккумулятора, указатели поворота, сигнализатор открытия воздушной заслонки карбюратора, обогрев заднего стекла
F10(8А)	Регулятор напряжения и обмотка возбуждения генератора
F11(8А)	Резерв
F12(8 )	Резерв
F13(8А)	Резерв
F14(16А)	обогрев заднего стекла
F15(16А)	Электродвигатель вентилятора системы охлаждения
F16(8А)	Указатели поворота в режиме аварийной сигнализации

Жгут проводов уложен под ковровым покрытием, проходя сквозь технологические проёмы в металлическом корпусе транспорта от торпеды до багажного отделения.

Выявление неисправностей

Если на ВАЗ 2106 приходится искать неисправность проводки, во время проведения ремонтных работ необходимо полностью обесточить электросхему. Для этого потребуется отсоединить минусовой провод с клеммы аккумулятора, в противном случае в электросхеме ВАЗ 2106 может возникнуть короткое замыкание. Диагностика поломок выявляется с использованием схемы, приведенной выше.

Если в работе проводки имеются перебои, есть несколько вариантов поведения автомобиля при этом:

Машина не может сдвинуться с места и не заводится. Причин возможных неисправностей может быть множество, но в первую очередь необходимо проверять стартер, трамблер, работоспособность АКБ. Как правило, полный разряд аккумулятора является одной из самых распространенных причин

Гораздо реже из строя выходит генератор, но диагностике этого элемента на ВАЗ 21062 с бсз также следует уделить внимание.

Машина двигается, но один или несколько элементов электросхемы работают неправильно. К примеру, это могут быть сбои в работе света в салоне, поворотных сигналов, обогрева заднего стекла либо оптики

Если это так, то в первую очередь необходимо проверить блок предохранителя и выявить выгоревшие элементы. Если все предохранители целые, то в случае с оптикой сначала проверяется работоспособность ламп, после чего осуществляется прозвонка проводки машины ВАЗ 21063 с бсз или без него.

Специалисты рекомендуют начинать диагностику поломки с проверки выключателя зажигания, поскольку он выполняет следующие функции:

осуществляет управление всеми возможностями системы зажигания;
управляет работой охранной, а также противоугонной системами ВАЗ 21063;
позволяет производить буксировку 21063 с работающей световой сигнализацией (автор видео — Andrey Aleksandrov).

Штатные модели карбюраторов

Различные модели карбюраторов ориентированы на экологию, снижение расхода или максимальную динамику автомобиля. Карбюраторы также создавались для двигателей разного объема. Некоторые модели карбюраторов с одного силового агрегата можно запросто установить на другой, а в некоторых случаях потребуются переделки.

Карбюратор ДААЗ/Weber

Карбюраторы ДААЗ (Дмитровский Автоагрегатный Завод) 2101, 2103 и 2106 были продуктами, которые производились благодаря наличию лицензии фирмы Weber. По этой причине модели называют как карбюратор ДААЗ, так и карбюратор Weber, но понимают одинаковое устройство. Указанные модели карбюраторов отличаются максимальной простотой конструкции и обеспечивают отличные разгонные характеристики.

Карбюратор Озон

Модели ВАЗ 2105-2107 получили усовершенствованные карбюраторы ДААЗ. Данная модель карбюратора еще называется Озон. Карбюратор Озон получил название благодаря своей экологичности. Полностью исправный и настроенный карбюратор Озон позволяет снизить расход от 7-и до 10-и литров бензина на сотню километров сравнительно с Вебер и способен обеспечить неплохую динамику.

Среди минусов этой модели отмечена конструкция карбюратора. Процесс активной эксплуатации приводит к ряду проблем с вторичной камерой. Открытие камеры происходит не механически, а благодаря пневматическому клапану.

Карбюратор Solex

Не меньшую популярность имеет модель карбюратора ДААЗ 21053, который является лицензионной продукцией фирмы Solex. Карбюратор зарекомендовал себя экономным и одновременно динамичным решением при установке на двигатели «классики». Конструкция этой модели сильно отличается от предыдущих карбюраторов ДААЗ. Карбюратор Solex имеет систему обратной подачи горючего (обратку). Благодаря такому решению излишки бензина попадают обратно в бензобак. Обратка позволяет экономить около 400-800 грамм бензина на сотню пройденных километров.

Отдельные версии этой модели могут иметь целый ряд вспомогательных электронных систем. К основным решениям относят систему холостого хода с регулировкой электрическим клапаном, автоматическую систему холодного пуска и т.д. Такие новшества встречались на экспортных вариантах автомобиля. На территории СНГ распространение получил карбюратор Solex c электрическим управляющим клапаном холостого хода.

Система в эксплуатации оказалась проблемной. В карбюраторе данного типа воздушные и топливные каналы узкие и быстро забиваются. Если карбюратор своевременно не обслуживать, тогда первой давала сбой система холостого хода. Карбюратор Солекс расходует от 6-и до 10-и литров горючего в спокойном режиме. Что касается динамики, то уступает он только ранней разработке Weber.

Как не допустить неисправностей в работе проводки?

Что надо учитывать, чтобы не столкнуться с неполадками в работе электроцепей:

Процедуру замены проводов необходимо производить при отключенных электроприборах и аккумуляторе.
Отключать и включать контакты АКБ допускается исключительно при выключенном зажигании.
При осуществлении проверки проводки нельзя допустить замыкания, это может привести к поломке электроприборов.
Не используйте металлические инструменты для извлечения предохранительных устройств.
На заведенном двигателе не отключайте аккумулятор. В результате автовладелец может столкнуться с проблемой выхода из строя регулятора напряжения и прочих составляющих элементов цепи.
Если выполняется проверка работоспособности диодного моста генераторной установки, не допускается применение мегаомметра, питающегося от сети с напряжением более чем 12 вольт.
При сварке кузова аккумуляторная батарея и генератор должны быть отключены. Также необходимо отсоединить от питания ЭБУ, если он имеется.
Не допускается выполнение работ по ремонту или замене проводки при отключенном двигателе.
Периодически выполняйте подзарядку аккумулятора, а также очистку его клемм.

Загрузка …

Как сменить замок зажигания

Для того чтобы осуществить замену замка зажигания, необходимо выполнить следующие шаги:

отключить аккумуляторную батарею;
открутить все винты кожуха под рулем и снять его;
перевести ключевой узел в положение «0»;
вставить шило в отверстие, чтобы убрать фиксатор;
пометить контактные провода, чтобы в дальнейшем их не перепутать;
установить новый замок и выполнить инструкцию заново, но наоборот.

Удобно, что схема электропроводки сделана так, что для того, чтобы поменять всю контактную группу, замок зажигания снимать вовсе не нужно. Но в любом случае не нужно фактически «сдирать» все одной рукой, потому что обратно установить все снятое ранее не получится.

Что касается покупки запчастей, то в таком случае это нужно делать у проверенных поставщиков, ведь подделок сейчас на рынке хватает. ВАЗ 2106 привык только к качественным комплектующим. Нужно помнить, что корпус оригинального замка зажигания выполнен бережно, даже по краям и сверху, а голограмму аккуратно сорвать не получится.

Проверка снятого регулятора напряжения

Чтобы уточнить состояние регулятора, его необходимо снять. Устройство лучше тестировать в сборе со щетками и щеткодержателем. Это позволит сразу обнаружить:

плохой контакт в соединении выводов щеткодержателя и регулятора напряжения;
обрывы выводящих проводников щеток.

Электронные устройства выпускаются уже в сборе со щеткодержателем и щетками, неразъемными. Реле-регулятор надо будет подсоединить к снятым щеткам.

К щеткам устройства, снятого с генератора 37.3701, подсоединяют вольтметр или лампу на 12 В мощностью 1–3 Вт. Для регулятора от генератора Г-222 подключение делают к выводам «В» и «Ш». К выводам «Б», «В» (когда они есть) устройства подключают «плюс» источника питания, а к массе — «минус». Сначала подают напряжение 12–14 В, а после этого — 16–22 В. Признаком исправности устройства будет загорание лампы (отклонение стрелки вольтметра) в первом случае и погасание (обнуление вольтметра) — во втором.

Когда лампа светится в обоих случаях — это означает, что в устройстве пробой. Если в обоих случаях лампа не горит, то отсутствует контакт между выводами регулятора и щетками, или в устройстве имеется обрыв. Еще одной причиной неправильного регулирования напряжения может быть износ или заедание щеток. Они должны выступать из корпуса электронного устройства или щеточного узла реле-регуляторов не меньше, чем на 5 мм.

Меняем масло

Все работы лучше проводить на эстакаде или же смотровой яме, но некоторые автолюбители обходятся и без них, хотя данный вариант нельзя назвать очень удобным.

Инструменты

ключ с шестью гранями на 12;
удлиняющая трубка для ключа;
специальный ключ для откручивания масляного фильтра;

Ключ для выкручивания старого фильтра
емкость для слива отработанной жидкости 5-6 л;

Емкость для слива старой моторной жидкости
новое масло;
новый масляный фильтр;
ветошь;
воронка.

Пошаговая инструкция

Прогреваем двигатель.
Отключаем.
Под сливную заглушку, которая расположена внизу картера, ставим заранее подготовленную емкость.
Откручиваем заглушку с помощью ключа на 12.
Чтобы старое масло лучше стекало, нужно открутить пробку горловины для залива моторной смазки.
Откручиваем старый масляной барьер, желательно примененять для этого специализированный ключ.
Ждем, когда стечет все масло в емкость.
Закручиваем сливную заглушку.
Новый масляной барьер наполняем маслом.
Маслом смазываем специальное уплотнительное кольцо фильтра.
Ветошью протираем место, в которое устанавливается фильтр на моторе.
Ставим фильтр, при этом он должен закручиваться руками, использовать ключ нельзя.
Далее, нужно аккуратно лить новую жидкость.
С помощью щупа проверяем ее уровень — он должен быть между отметками MAX и Min.
Заводим двигатель минут на 15-20, глушим.
Снова проверяем уровень, и в случае необходимости нужно долить до нормы.
Проверяем, не течет ли из-под фильтра или же заглушки для слива отработанного масла.

На этом процедуру замены моторного масла можно считать завершенной, как видите, ничего сложного нет.

Диагностика неисправностей

Чтобы правильно выполнить замену необходимых элементов схемы, при выявлении неисправностей должен осуществляться следующий порядок действий.

Такие действия актуальны в том случае, если автомобиль отказывается заводиться:

Проверьте аккумулятор. Возможно, он просто разрядился.
В первую очередь, проверяется участок на схеме от генераторного устройства до катушки. При наличии обрывов в схеме производится замена и подключение новых проводов, окислении — зачистка контактов с использованием железной щетки. Если контакты начали «сыпаться», они также подлежат замене.
Продиагностируйте катушку на предмет наличия искры. Извлеките высоковольтный кабель из места установки и поднесите его к кузову авто. Когда вы попытаетесь завести мотор, между высоковольтником и кузовом должна проскочить искра.
Проверьте, рабочие ли свечи зажигания. Бывает такое, что причиной невозможности запуска двигателя служит нагар, образовавшийся на свечках. Вы можете легко их прочистить своими силами, для этого свечи нужно снять и воспользоваться инструкцией, которую вы найдете тут.

Слабые места блока предохранителей

Плохое соединение самого предохранителя с посадочным местом, что приводит к обгоранию гнезд.
Во время эксплуатации авто предохранители всегда греются, в результате чего они также отрицательно воздействуют на гнезду, находящиеся рядом.
Блок необходимо регулярно проверять, поскольку стоимость предохранителей всегда низкая, а это соответствует не особо высокому качеству их выполнения и надежности.

Подведем итог

Напоследок добавим, что существуют однокамерные и двухкамерные модели карбюраторов иностранного производства. К минусам такого выбора относят высокую стоимость, сложности в настройке и обслуживании, а также не всегда лучшую динамику и экономичность сравнительно с перечисленными выше моделями карбюраторов ДААЗ, Solex или Weber.
