Замена подшипника задней ступицы

Как определить неисправность подвески и ступицы

Признаком замены ступицы на ВАЗ 2109 может быть сильный шум или стука во время езды. Но это ненадежный источник, поскольку причин возникновения стука может быть несколько: стучать также могут планки ручника, тормозные колодки, сайлентблоки задних стоек. Трудно угадать.

Чтобы сказать точнее, нужно брать домкрат, поднимать, крутить, шатать и проверять . Ступичный подшипник обычно не стучит, но гудеть и вибрацию на кузов давать может. Стук, и довольно сильный, будет издавать только требующий замены подшипник.

Проверить состояние подшипника
несложно — домкратом поднимаем необходимую сторону, крутим и шатаем колесо, если есть гул — подшипник к замене. Если есть люфт, проверяем затяжку ступичной гайки и колесных болтов.

Не допускается устранение люфта в подшипниках ступиц колёс чрезмерной затяжкой гаек. Момент затяжки гаек крепления ступицы передних и задних должен быть: гайка подшипника ступицы заднего колеса 186,3-225,6 (19-23) Н*м (кгс*м), гайка подшипника ступицы переднего колеса 225,6-247,2 (23-25,2) Н*м (кгс*м).

При замене ступичного подшипника обязательно осмотрите ступицу, если новый подшипник на нее будет устанавливаться очень легко, то такую ступицу надо заменить новой
, иначе она будет болтаться. И, несмотря на замену подшипника, провоцировать вибрацию и стук.

В ступицах передних и задних колес применяются шариковые двухрядные подшипники с уплотнителями, не требующие замены смазки и регулировки в процессе эксплуатации.

При выпрессовке ступиц колес подшипники разрушаются. Поэтому выпрессовку ступиц необходимо проводить только в случаях повышенного шума подшипников или значительного увеличения зазора в них: более 0,015 мм — в передних и более 0,030 — в задних.

При выборе ступичного подшипника следует знать его размеры:

размер подшипника задней ступицы ВАЗ 2109 — 60 мм (наружный диаметр), 30 мм (внутренний диаметр), 37 мм (ширина), каталожный номер 6256706Е1С17;
размер подшипника передней ступицы ВАЗ 2109 — 64 мм (наружный диаметр), 34 мм (внутренний диаметр), 37 мм (ширина), каталожный номер 2108310302001.

Цена подшипника ВАЗ 2109 — 600 рублей, актуальна для Москвы и области (весна 2017 года).

Для замены ступицы ВАЗ 2109 понадобится такой инструмент
:

домкрат и баллонный ключ;
торцевой ключ на 30 мм и длинная труба на него;
пассатижи для съема стопорных колец;
простые пассатижи или накидной ключ «на 12» (для откручивания направляющих штифтов заднего тормозного барабана);
деревянный брусок и молоток;
зубило и монтировка;
универсальный съемник для выпрессовки ступицы или обратный молоток;
новая ступица на ВАЗ 2109 с артикулом 21083104014 или 21103104014.

Сперва зубилом или отвёрткой необходимо расконтрить буртик гайки подшипника ступицы.

Затем берём головку «на 30»…

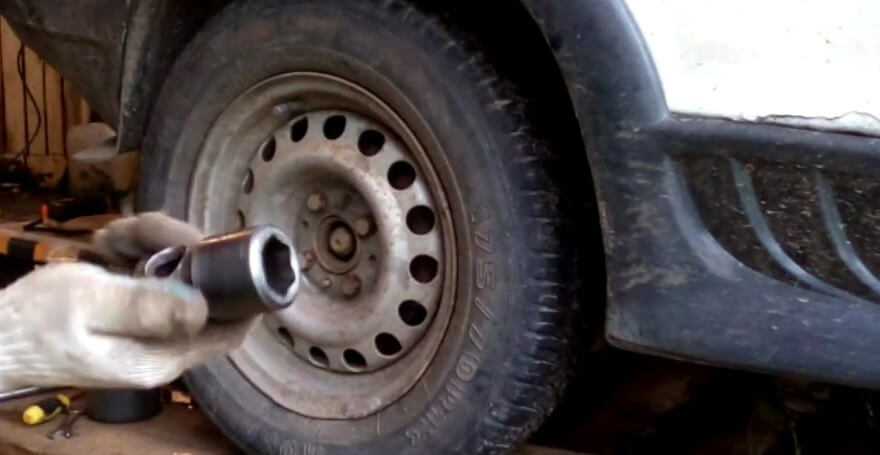

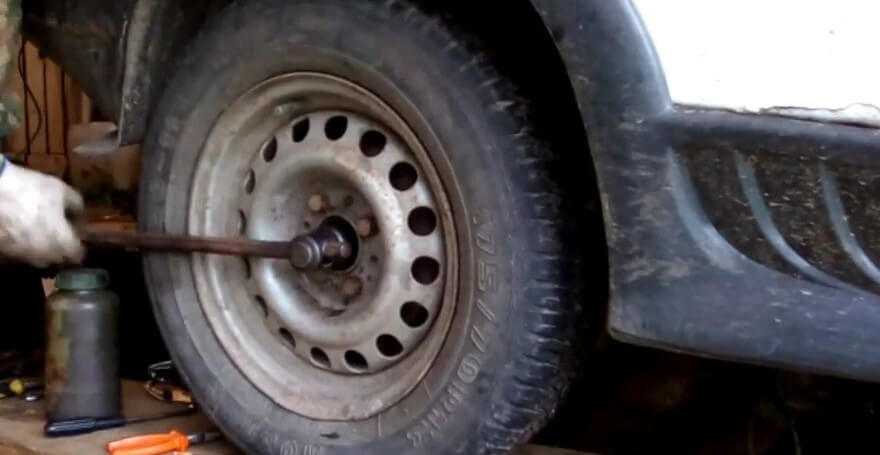

… и ослабляем гайку подшипника ступицы.

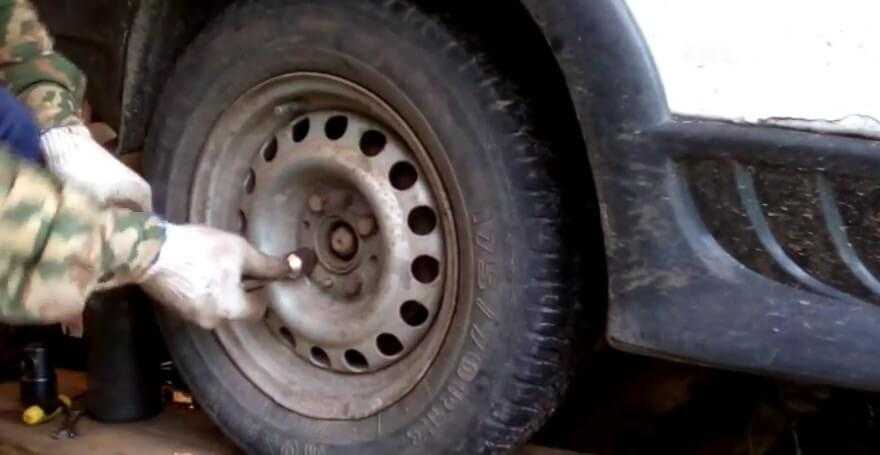

Ослабляем болты крепления колеса.

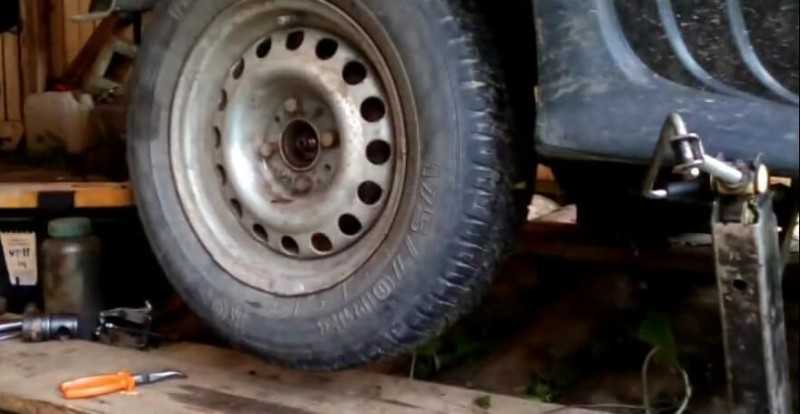

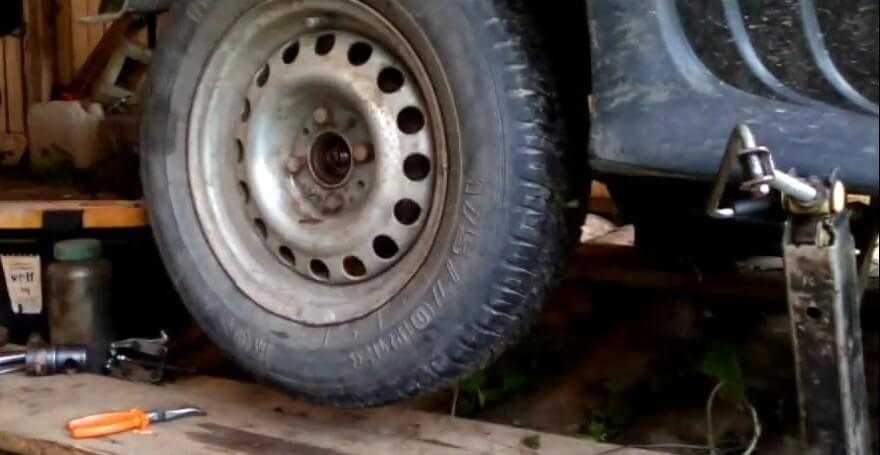

Поддомкрачиваем автомобиль. Затягиваем ручной тормоз, включаем первую передачу и подставляем под колеса башмаки. Выкручиваем 4 болта крепления колеса и снимаем его.

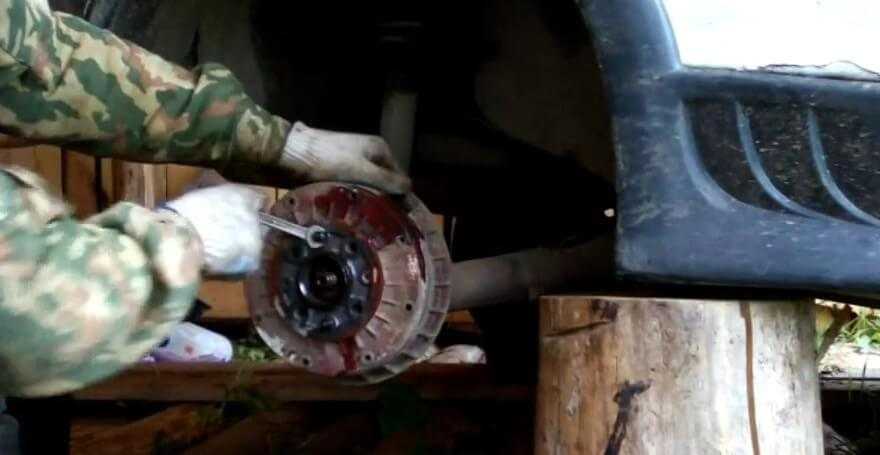

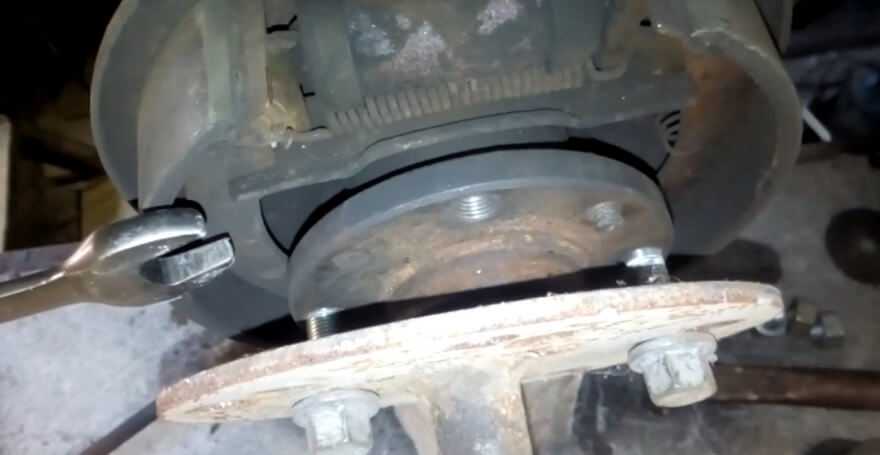

Ключом «на 12» откручиваем две направляющие.

Если направляющая не откручивается, с помощью молотка ее необходимо «встряхнуть», легонько постучав.

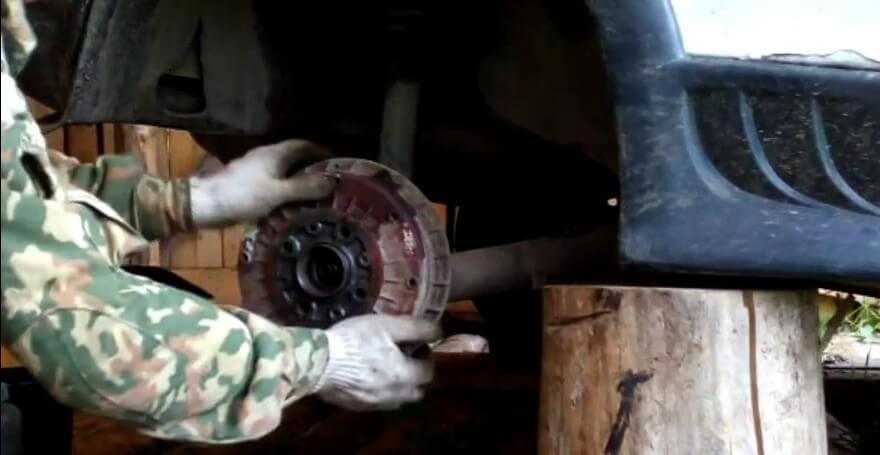

Снимаем тормозной барабан.

Устанавливаем на ступицу обратный молоток…

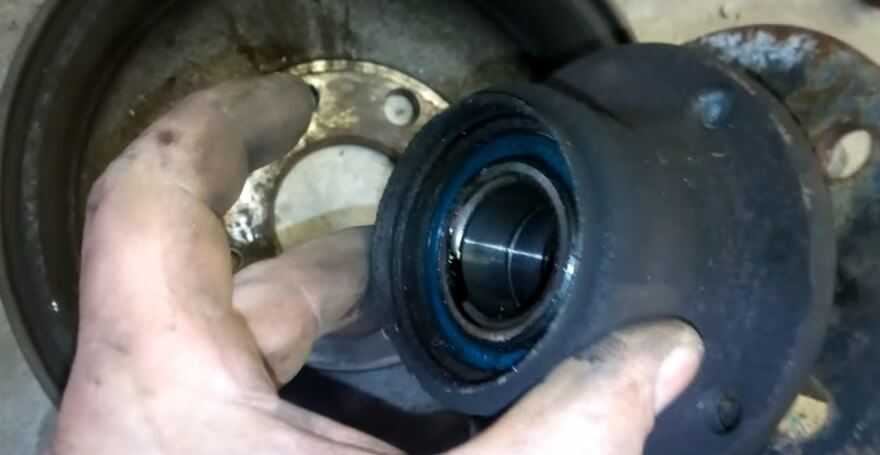

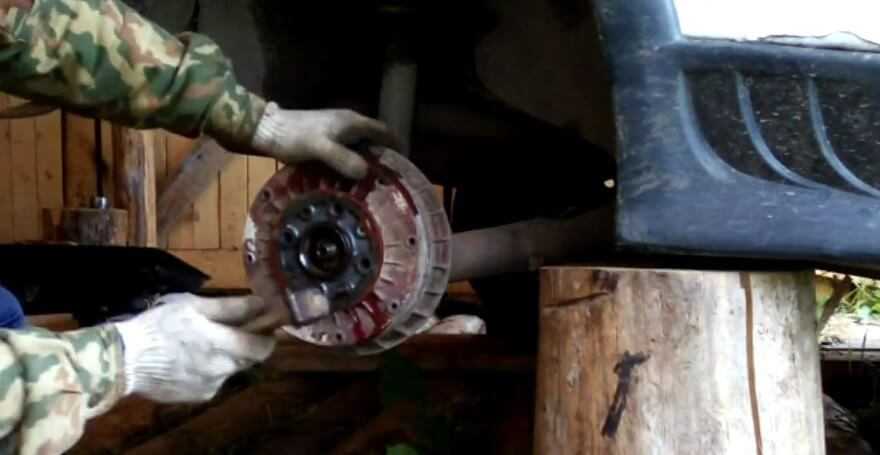

… и снимаем ступицу.

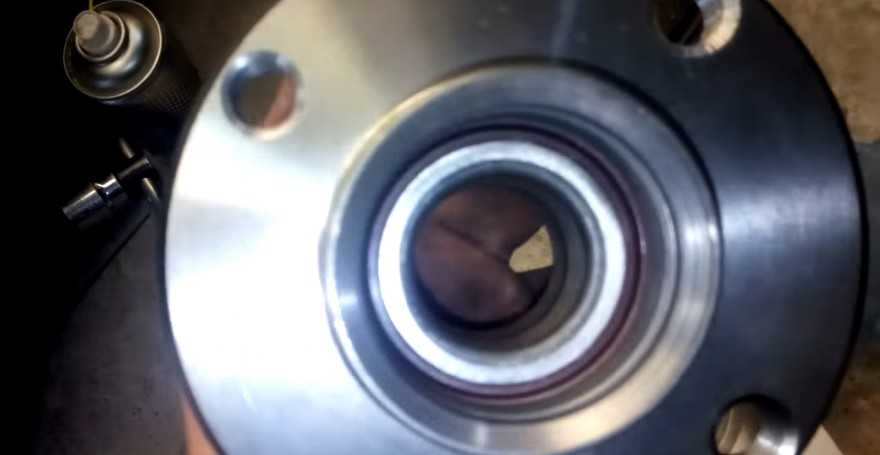

Берём новую ступицу в сборе.

Срок службы ступичных подшипников, должен иметь довольно большой пробег (не менее 100 000 км). Но состояние наших дорог, может привести к довольно ранней замене подшипника ступицы на ВАЗ 2109, 2110.

Порядок диагностики

Самостоятельная проверка ступичного подшипника производится в следующем порядке. Следует, по очереди поддомкрачивая левую и правую сторону транспортного средства, раскручивать колеса.

Найдя колесо, издающее гул при вращении, его следует покачать в разных направлениях. Как правило, быстро обнаруживается люфт. В некоторых случаях это вызвано слабо затянутой гайкой ступицы. Чтобы исключить такой возможности, ее следует подтянуть при помощи динамометрического ключа и законтрить. Если люфт и посторонние шумы не исчезли – ступичный подшипник следует заменить.

Поскольку ВАЗ-2110 с производства уже довольно давно снят, находиться на гарантии он не может. Не оснащен этот автомобиль и слишком сложной электроникой, в отличие от многих иномарок. Поэтому, обладая нужным инструментом и некоторыми навыками, заменить ступичный подшипник на «десятке» можно и самостоятельно.

Задний ступичный подшипник Ваз 2110: цена, размеры, выбор для замены

После диагностики, убедившись, что ремонта не избежать, встанет вопрос выбора новой запчасти. В ступице установлен двухрядный радиально-упорный подшипник номер которого 6-256706Е1С17 (маркировка по ГОСТ).

Цена подшипника варьируется от 600 до 900 рублей.

Подшипники рекомендуют приобретать следующих производителей:

ВПЗ (см. маркировку VBF) – российский завод в г. Вологда;
SPZ – SPZ GROUP – российские г. Самара;
ГПЗ — выпускает качественную подшипниковую продукцию в г.Вологда.

Чтобы исключить ошибку при покупке, проверяйте маркировку и размеры:

Внешний посадочный диаметр – 60 мм;
Внутренний посадочный диаметр – 30 мм;
Высота – 37 мм.

Более подробную информацию на эту тему вы можете найти в специальной статье «Как выбрать ступичный подшипник».

Причины замены и диагностика неисправности подшипника ступицы

Кроме манеры езды и качества дорог, причинами износа следующие:

качество изделий;
качество обслуживания;
погодные условия (при высоких температурах происходит перегрев, и расширение, так же подшипник подвержен высыханию смазки).
другие второстепенные факторы: исправность подвески, профиль шин, люфты в узлах, центровка.

Рассмотрим признаки поломки, их несколько:

Гул сзади при езде;
Вибрация в салоне;
Со временем шум перейдет в периодичный скрежет;
Люфтит колесо в приподнятом состоянии.

Аналогичные признаки наблюдаются при неисправности подшипников передней ступицы.

Несколько советов автомобилисту

Понять, что передняя ступица колеса ВАЗ 2110 неисправна довольно просто. Во время движения машины вы будете то и дело слышать скрежет, гул и стук.
Чтобы сход-развал остался после замены в норме, производите замену без откручивания развальных болтов.
Завод-изготовитель рекомендует автовладельцам менять составляющие ступицы переднего колеса на 55 000 км пробега.

Как вы уже убедились, ремонт своими руками — это просто. Такой ремонт возможно придется делать каждый год, потому что дороги в стране оставляют желать лучшего. Но самостоятельное обслуживание обойдется в разы дешевле, чем в том случае если обратиться за услугой к мастеру СТО. Если заранее подготовиться и делать все работу последовательно, учитывая каждый шаг, замена не займёт много времени. Вы ничем не рискуете, стоимость детали не так уж и высока

Но столь простая работа предусматривает множество нюансов, которые важно учесть

Zamena-Podshipnikov.ru ВАШ ПОМОЩНИК ПО РЕМОНТУ АВТОМОБИЛЯ Сайт поможет начинающим автомобилистам, и не только, производить замену любого подшипника вашего авто, не обращаясь в автосервис. Это сэкономит много времени и денег. C нашим сайтом произвести правильный ремонт своими руками не составит ни какого труда. 2016-2017 Zamena-Podshipnikov.ru — Замена подшипников на вашем автомобиле своими руками. Подробные мануалы, профессиональные статьи и видео инструкции

Почта для обратной связи: [email protected] Копирование материалов запрещено, или только с активной ссылкой на сайт. Все статьи защищены авторским правом и добавлены в «Оригинальные тексты» Яндекса. Политика конфиденциальности Пользовательское соглашение

Установка и замена

Для начала наживите новый подшипник, который вы собираетесь устанавливать. Убедитесь, что он был наживлен без каких-либо перекосов, иначе можно испортить подшипник.
Далее зажмите его в тиски и спрессуйте до торца. Для замены можно использовать старую обойму, если она это позволяет сделать.
Когда мы запрессовали подшипник, его нужно собрать и установить обратно. Для начала нужно установить стопорящее кольцо, после защитный кожух. Это сборка подшипника.
После замены подшипника установите его. Для этого поставьте на место ступицу и затяните её. Учтите, что нужно контрить буртик контргайки.
Полностью установите барабан, закрутите его и поставьте колесо. Дальше делаем всё тоже, что и при демонтаже, только в обратном порядке.

Устройство ступичного подшипника на ВАЗ-2110

Устройство ступицы заднего колеса.

Подшипник даёт возможность авто свободно катиться по дороге. Также он участвует в передаче и уменьшении нагрузки на остальные части машины. Подшипники дают возможность свободно вращаться колесам.

Такие подшипники есть спереди и сзади. Они на протяжении всего срока эксплуатации могут и спытывать большие нагрузки , а потому часто выходят из строя и требуют замены. Подшипники могут испытывать нагрузку не только при передвижении по плохой дороге, но и при старте или остановке авто, а потому риск их износа довольно велик.

Когда надо менять?

В процессе эксплуатации автомобиля в подшипнике происходит естественный процесс износа деталей и старение смазки.

Основные причины выхода подшипника из строя такие:

Неправильная установка подшипника и не отрегулированный зазор.
Повреждения при передвижении.
Недостаточная смазка подшипника.

Проверка работы подшипника

Если случилось, что подшипник стал издавать неприятные звуки, перед его заменой стоит провести проверку детали. После тщательной диагностики можно принимать решение о необходимости ремонта.

https://youtube.com/watch?v=62mR0eV6Aq4

Порядок замены

Следует учесть, что гайка ступицы затянута очень туго, и сдвинуть ее с места тяжело. Чтобы облегчить эту задачу, можно использовать в качестве рычага металлическую трубу. Также могут пригодиться зубило и монтировка – лучше держать их поблизости. Очень хорошо, если производить самостоятельную замену этого элемента в первый раз поможет опытный автомобилист.

Выполняется эта процедура в следующем порядке. В первую очередь автомобиль следует поставить в гараж, оборудованный смотровой ямой. Если такой возможности нет, то нужно найти ровную площадку для производства ремонтных работ. Затем рычагом КПП включить первую передачу, а под передние колеса поставить противооткатные упоры (подойдут и обычные кирпичи). Сделав это, при помощи ключа-«баллонника» следует несколько ослабить колесные болты и приподнять сторону, на которой будет меняться ступичный подшипник, домкратом.

Затем крепежные болты выкручиваются до конца, и колесо снимается с оси. Отворачиваются направляющие штифты, и тормозной барабан снимается.

Если не получается сделать это сразу, следует взять молоток и, прикладывая к барабану небольшую дощечку, обстучать его по окружности.

Если обстукивание не дало результата, можно попробовать завернуть штифты на свое место – иногда барабан после этого отходит. В случае, если все методы оказались неэффективными, деталь нужно демонтировать при помощи съемника, однако при этом существует серьезный риск его повреждения. Если такое случится, тормозной барабан также потребуется заменить на новый.

Ступичная гайка откручивается при помощи торцевого ключа и (при необходимости) металлической трубы.

Гайка ступицы снимается с цапфы при помощи съемника

Можно попробовать снять ступицу и без съемника. Для этого нужно снятое колесо вновь поставить на место, а затем резко дернуть (но не нужно слишком усердствовать, иначе автомобиль сорвется с домкрата)

В случае удачи подшипник снимается вместе с внутренним кольцом. Если же оно осталось на месте, то с целью его демонтажа нужно воспользоваться маленьким съемником.

Если кольцо застряло, то его нужно сдвинуть при помощи зубила и монтировки, после чего воспользоваться стяжным съемником.

Стопорное кольцо снимается при помощи специальных щипцов или же плоскогубцев, после чего сбивается пыльник (его можно не снимать, если подшипник будет демонтироваться методом выбивания).

Затем подшипник выпрессовывается (или же попросту выбивается).

Старый смазочный материал следует удалить, заложив на его место новый. Затем производится запрессовка нового подшипника (по правилам это положено делать при помощи съемника, но в случае его отсутствия подойдет и наружная обойма заменяемого элемента).

Произвести запрессовку можно и при помощи тисков, но пытаться облегчить работу, забив подшипник молотком, нельзя ни в коем случае, иначе он будет попросту разбит.

Запрессовывать подшипник нужно до тех пор, пока не будет виден паз, который предназначен для стопорного кольца.

При запрессовке нужно соблюдать аккуратность, чтобы случайно не повредить пыльник. Стопорное кольцо устанавливается на место плоскогубцами или съемником.

Ступица и внутреннее кольцо ставятся на свое место.

После этого наживляется гайка…

… и затягивается динамометрическим ключом на 20-22 кгс/м. Буртик гайки следует замять, чтобы избежать ее самопроизвольного откручивания.

Тормозной барабан и колесо ставятся на штатные места.

Процедура замены ступичного подшипника завершена. При четком выполнении всех этапов и наличии необходимого инструмента эта работа занимает не более полутора часов.

Как поменять задней подшипник ступицы на ваз 2110: последовательность действий

Сначала нужно сорвать болты колес, и поднять автомобиль домкратом.

Внимание, ни в коем случае нельзя проводить работы на автомобиле, установленном на один домкрат, обязательно нужно дополнительно использовать деревянную подставку подходящих размеров. Связано это с большим усилием, которое придется прилагать в процессе работы

Автомобиль на домкрате будет очень неустойчивым. Дальнейший порядок действий следующий:

Связано это с большим усилием, которое придется прилагать в процессе работы. Автомобиль на домкрате будет очень неустойчивым. Дальнейший порядок действий следующий:

Откручиваются болты, и снимается колесо;
Теперь можно снять пыльник ступицы.
Выкручиваются направляющие колесных дисков. Иногда сделать это не просто, они «закисают» в алюминии. Главное здесь не сорвать грани, поэтому не надо торопиться;

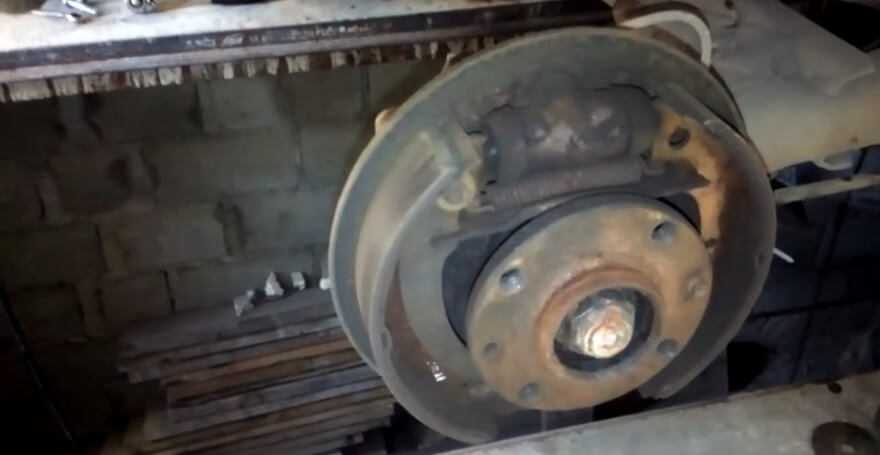

Далее снимаются тормозные барабаны. Здесь все зависит от того, как давно их не снимали. Иногда они демонтируются «от руки», а иногда приходится стучать молотком, через дерево, с обратной стороны. Есть еще один способ. Направляющие вкручиваются в специальные отверстия. Надо иметь в виду, что штифтами нельзя снять диски, это приведет к разрушению алюминиевой резьбы. Можно лишь закрутить их до небольшой натяжки, после чего попробовать обстучать диск через дерево. Должно помочь.
Откручивается ступичная гайка. Придется постараться — закручена она очень плотно. Поэтому вороток усиливается отрезком подходящей трубы

Необходимо соблюдать осторожность, автомобиль при этом будет раскачиваться.
Снимается ступица. Здесь конечно лучше воспользоваться трехлапым съемником

Однако есть он далеко не у всех, поэтому придется воспользоваться «пролетарским» способом. Заключается он в следующем. На ступицу устанавливается колесо и закручивается болтами, но не до конца, а чтобы между диском и ступицей был зазор в несколько сантиметров. Таким образом, получается некое подобие обратного молотка. Несколькими резкими рывками колеса, ступицу обычно удается снять. И это уже половина дела.
Круглогубцами, вставленными в соответствующие отверстия, извлекается стопорное кольцо.
Универсальным съемником выпрессовывается или просто выбивается старый подшипник;
Внимательно осматривается ось ступицы. Иногда на ней остается обойма старого подшипника. Ее нужно удалить. Подшипник снят, можно переходить к установке нового. Но сначала можно осмотреть рабочий тормозной цилиндр. Если он имеет подтекания, придется сменить, чтобы вновь не снимать потом барабан.
Ось и ступица осматриваются на предмет повреждений, очищаются от пыли, грязи и ржавчины и смазываются смазкой типа «литол».
Новый подшипник вытаскивается из упаковки, его обойма также легко смазывается по посадочной части;
С помощью универсального съемника подшипник устанавливается на место. При отсутствии приспособления можно впрессовать подшипник с помощью тисков. В качестве оправки в этом случае используется обойма старого. Не рекомендуется забивать подшипник молотком, это может привести к его разрушению.

Теперь можно установить стопорное кольцо;
Аккуратно, с помощью оправки или трубы подходящего диаметра, легкими ударами, ступица ставится на место;
Фиксируется гайкой;
Ставится на место тормозной барабан, закручиваются направляющие;
Закручивается колесо. Интереса ради, стоит попробовать покачать и покрутить его. Ни каких посторонних звуков и люфта не будет.

Монтаж ступицы

Избавляемся от стягивающего приспособления из болта и двух шайб. Теперь можно возвращать на свое место ступицу. Устанавливаем обязательно новую центральную гайку, предварительно смазав резьбу «литолом» или другой смазкой.

Устанавливаем тормозной барабан на крепеж. Ставим колесо и фиксируем его крепежными болтами. Проворачиваем колесо «от руки» и прислушиваемся к посторонним шумам. Отсутствие гула или скрежета, а также свободное вращение свидетельствует о правильности сборки.

Домкратом опускаем колесо, а лишь после этого проводим окончательный затяг центральной гайки. Рекомендуется использовать для данной операции динамометрический ключ. Значение натяга должно быть близким к 20 кг/м.
Это значение достаточно большое, поэтому без спецключа потребуется наращивать длину ключа. Теперь гаку можно закернить и затягивать крепежные болты на колесе до требуемого усилия.

Ни один узел автомобиля не подвергается такой нагрузке, как ходовая часть. Отсюда и большое количество неисправностей. Яркий тому пример — подшипник ступицы заднего колеса. По замыслу и расчетам конструкторов, он должен исправно служить не менее 100 000 км. пробега. Но отечественные дороги и неправильная эксплуатация вносят свои коррективы. Очень часто подшипник выходит из строя, не выслужив и половины ресурса.

В этом случае тянуть с заменой нельзя. Дело даже не в том, что неисправный подшипник станет причиной еще более серьезной неисправности. В данном случае речь идет о безопасности. Не нужно думать, что такой сложный ремонт могут сделать только в автосервисе. Замену подшипника ступицы заднего колеса вполне можно произвести самостоятельно.

Рассмотрим, как проверить подшипник ступицы заднего колеса. В отличие от многих других, эту неисправность можно локализовать почти со 100% точностью. И по силу это не только опытным, но и начинающим автолюбителям, если знать характерные признаки. Основные из них:

Посторонний шум при движении автомобиля. Его часто ошибочно путают с «воем» коробки, но в этом случае звук не пропадает даже при переходе на нейтраль.
Неприятный звук особенно различим на заднем сидении, со стороны неисправного колеса;
На поворотах чувствуется явное притормаживание неисправной стороны, а в особо тяжелых случаях, слышны щелчки;
Нагрев колеса во время движения.

Все это косвенные симптомы, услышав которые автолюбитель должен насторожиться и провести более детальную проверку. Для этого необходимо воспользовавшись домкратом, провесить предположительно неисправное колесо. Теперь нужно его хорошо раскрутить.

Нужен вместительный кроссовер? Смотрите статью Выбираем кроссовер с большим багажником — топ 10.

Ищем самый проходимый кроссовер — 10 претендентов. Смотите тут.

Слышится гул — плохо, но пока не смертельно. Взявшись за колесо руками сверху и снизу, необходимо покачать его по вертикали. Если есть люфт — подшипник на свалку.

От чего это происходит? Удивительно, но только треть подшипников «умирает» от естественного износа металлических частей. Остальные две трети, приходятся на следующие причины:

Заводской брак;
Тяжелые условия эксплуатации. К примеру, постоянная езда по просёлочным дорогам на большой скорости;
Отсутствие своевременного обслуживания. Как правило, недостаток смазки и попадание на подшипник пыли и грязи;

Кроме того, есть еще одна причина — неправильная установка во время предыдущего ремонта

Впрочем, этого можно легко избежать, если перед самостоятельной заменой подшипника ступицы заднего колеса заранее изучить последовательность работы и акцентировать внимание на некоторых деталях

Поэтапный метод замены подшипника задней ступицы на ВАЗ 2109, 2110

стопорим автомобиль спереди;
срываем колесные болты;
срываем центральную гайку (7) ступицы, предварительно сняв колпачок (9);
поддомкрачиваем сторону и выставляем “козелки”;
снимаем колесо;
заливаем место посадки тормозного барабана WD-40 или другими спец — жидкостями (можно воспользоваться соляркой или тормозной жидкостью);
откручиваем направляющие болты( желательно слегка обстучать молотком);
пытаемся аккуратно снять тормозной барабан (если не идет — вкручиваем подходящие болты в специальную резьбу на тормозном барабане, делаем натяг и очень не сильно пытаемся молотком подбить его. В большинстве случаев, результат будет положительным. Есть в продаже специальные съемники барабанов, это на тот случай, если ничего не поможет);
откручиваем полностью центральную гайку (есть, конечно, возможность открутить ее сразу, и даже снять ступицу вместе с колесом и барабаном, но тогда существует высокая вероятность повреждения тормозных колодок);
стягиваем ступицу (если на оси осталась одна из внутренних обойм подшипника, необходимо воспользовавшись съемником или просто заточенным зубилом постараться сдвинуть ее с места);

осматриваем ось на наличие следов проворачивания подшипника (если есть меняем, целесообразно ступицу в сборе);
осматриваем тормозной цилиндр на протекание, колодки на износ;
снимаем стопорное кольцо со ступицы, воспользовавшись круглогубцами и (или) отвертками.

обязательно очищаем кромку от ржавчины, смачиваем ее WD-40 или тем, что есть под рукой.

Существует три варианта выпрессовки подшипника:

Специальным прессом (есть далеко не у всех).
Съемником (стоит не дорого можно приобрести, пригодится и на будущее).
С помощью тяжелого молотка (не менее 2 кг) или кувалды. НА первый взгляд способ может показаться немного агрессивным, но его практикуют подавляющее количество мастеров и СТО, его мы и рассмотрим.

ступицу необходимо хорошо установить на жесткую поверхность, и несколькими резкими ударами через оправку сместить подшипник с места. Когда это произошло, нужно установить ступицу, например на тиса (что бы был упор для ступицы и свободное место для выхода подшипника)

еще несколько ударов и подшипник выйдет (не спешите выбрасывать его);
осматриваем посадочную плоскость под подшипник, зачищаем наждачной бумагой ржавчину, смазываем обычным моторным маслом (можно отработкой);
новый подшипник необходимо скрутить любым подходящим болтом через шайбы (шайбы необходимо подбирать по внутренним обоймам, подшипник двухрядный и при установке велика вероятность его разбора);
устанавливаем ступицу на жесткую поверхность.

— сверху ставим скрученный подшипник, его установочную плоскость тоже слегка смазываем маслом (новый хороший подшипник внутри обычно смазывать не надо, но если у вас есть сомнения и немного опыта по сбору и разбору, можно положить смазку “литол” -24)

— обычным 500-граммовым молотком, очень слегка, пытаемся выровнять подшипник в плоскости;

— берем подходящую оправку (например, монтировку), и пытаемся несильными ударами запрессовать подшипник.

-основное правило — никаких сильных ударов, если не идет — значит криво

— после того как подшипник пройдет половину уже можно приложить не много силы, так как перекосить его уже не может.

-когда доймем до среза ступицы, необходимо воспользоваться старой обоймой, как оправкой (никаких сильных ударов, металл высокоуглеродистый, при сильном ударе может лопнуть и нанести очень тяжелую травму)

— добиваем до упора и ставим стопор (если с установкой стопора проблемы, то, скорее всего вы не добили до конца) стопор должен легко пружинить в пазу;

— все, начинаем процесс сборки подшипника задней ступицы на ВАЗ 2109, 2110. Для этого одеваем ступицу на ось (сняв болт, которым мы стягивали обоймы);

— закручиваем и подтягиваем центральную гайку (ставим обязательно новую), не забывая поставить упорную шайбу;

— одеваем и прикручиваем тормозной барабан и колесо;

— проверяем вращение (не должно быть никаких посторонних шумов);

— если все хорошо, опускаем автомобиль с домкрата;

— затягиваем колесо и центральную гайку (момент затяжки ступицы примерно около 20 кгм, это довольно сильная затяжка, если нет динамометрического ключа, нужно рычагом не менее метра затянуть гайку с усилием в два раза превышающим, усилие затяжки колес);

— закерниваем гайку ступицы, затягиваем колеса.
