Снятие фары, замена ламп
Перегоревшие лампы головного или габаритного света можно заменить, не снимая фары с автомобиля.
Отворачиваем два винта с пластмассовыми головками с левой и правой сторон крышки корпуса фары…

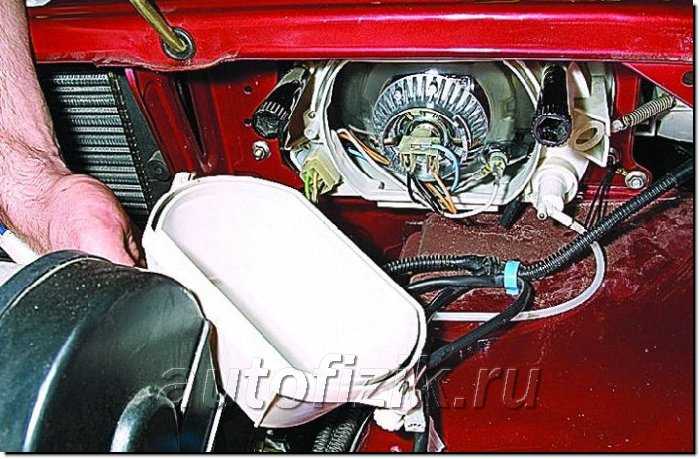

…и снимаем крышку.
Отсоединяем колодку жгута проводов от лампы фары.
Повернув против часовой стрелки, снимаем прижимную пластину лампы.
Вынимаем лампу головного света.
Устанавливаем новую или снятую лампу в обратной последовательности.
ВНИМАНИЕ
При снятии и установке галогенной лампы головного света не следует касаться пальцами ее стеклянной колбы. Если коснулись, протрите колбу чистой ветошью, смоченной спиртом.
Для замены лампы габаритного света…. …вынимаем ее за патрон из рефлектора фары

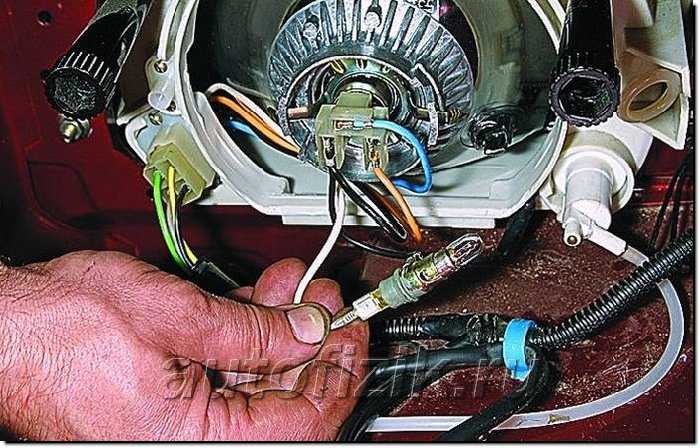

…вынимаем ее за патрон из рефлектора фары.
Повернув против часовой стрелки и потянув на себя, вынимаем лампу из патрона.
Устанавливаем новую или снятую лампу в обратной последовательности.
Для демонтажа фары снимаем внутреннюю облицовку радиатора (см. Снятие внутренней облицовки радиатора), наружную облицовку радиатора (см. Снятие наружной облицовки радиатора), рабочий цилиндр гидрокорректора (см. Снятие гидрокорректора фар на автомобиле с панелью приборов модели 2114), указатель поворота (см. Снятие указателя поворота, замена лампы) и облицовку фары (см. Снятие облицовки фары). Для удобства снятия правой фары демонтируем бачок омывателя ветрового стекла (см. Снятие датчика уровня жидкости и электронасоса стеклоомывателя). Для удобства снятия левой фары можно демонтировать аккумуляторную батарею.
Отсоединяем колодку жгута проводов от корпуса фары.
Крестообразной отверткой отворачиваем саморез крепления корпуса фары к кронштейну.
Головкой «на 10» с удлинителем отворачиваем три гайки крепления корпуса фары в моторном отсеке: одну – со стороны радиатора (внизу)…
…и две – со стороны крыла (внизу и вверху).
Снимаем фару.
Если при снятии облицовки фары отвернуть только саморез крепления облицовки к крылу,…
…можно снять фару вместе с облицовкой. Затем,…
…освобождая защелки облицовки,…
…снимаем ее с корпуса фары.
Устанавливаем фару в обратной последовательности.
Для снятия кронштейна фары (операция показана на правом кронштейне, не взаимозаменяемом с левым)…
…головкой «на 10» из моторного отсека отворачиваем гайку крепления кронштейна к панели рамки радиатора…
…и снимаем кронштейн.
Устанавливаем кронштейн в обратной последовательности.
