Замена форсунок ваз 2114

Чистка форсунок ВАЗ 2114 своими руками: инструкция.

После процедуры проверки форсунок, приступите к чистке. Для этого необходимо собрать следующую схему. От АКБ последовательно через лампу, далее через выключатель (микрик или кнопку без фиксации) выводятся два контакта. Эти два контакта подключаются непосредственно к форсунке.

Вот схема:

Встает вопрос, как подключиться к форсунке, необходимо знать полярность самой форсунки. На некоторых форсунках полярность обозначена на корпусе значком плюс, на некоторых полярность не указана. В таких случаях, необходимо положить топливную рампу, как показано на фото.

Тогда  левая клемма от вас будет плюсом, а правая соответственно минус.

Снятие форсунок и топливной рампы

https://youtube.com/watch?v=fR9jaFxvnbI

1. Отсоедините » — » от аккумуляторной батареи.2. Снимите шланг с регулятора давления

3. Сбросьте давление в рампе. Открутите колпачок с левой стороны рампы и нажмите отверткой или пальцем на клапан (нипель)

4. Берем два ключа «на 17». Одним будем поддерживать, другим отворачивать шланги подачи топлива. Пометьте шланги, чтобы при сборке не перепутать их.

5. Отсоедините фишку питания рампы.6. Крестовой отверткой отверните винт планки крепления топливных трубочек и снимите ее

7. Шестигранником «на 5» отверните два винта крепления рампы. Один находиться между первой и второй форсункой. Другой между третьей и четвертой форсункой. Не потеряйте шайбочки.

8. Можно еще открутить шланг подвода охлаждающей жидкости к дросселю. Так будет проще достать рампу.9. Потянув рампу вверх под углом установки форсунок, выньте все четыре форсунки и извлеките рампу в направлении левой части автомобиля. В сторону бочка омывающей жидкости.

10. Сжав пружинную скобу, отсоедините фишку от форсунки11. Отверткой сдвиньте фиксатор форсунки вдоль рампы…12…и снимите его.

13. Покачивая, произведите снятие форсунок с рампы.14. Поддев тонкой отверткой, снимите уплотнительные кольца…

…и корпуса форсунки.

Если вы решили сменить форсунку, то следующая таблица поможет вам подобрать аналог, той которая у вас стояла.

Чистка форсунок ваз 2114

Для чистки форсунок их нужно снять с автомобиля, делается это следующим образом:

1. С автомобиля с неработающим двигателем отсоединить клемму аккумулятора.
2. Сбросить давление в топливной рейке. Сзади на ней есть клапан с колпачком, отвернув его и нажав на клапан тонкой отверткой, можно сбросить давление.
3. Для удобства снять патрубок воздушного фильтра.
4. Отсоединить обе топливные трубки.
5. Отсоединить разъёмы от форсунок.
6. Открутить топливную рампу.
7. Форсунки снимаются вместе с рампой, для того что бы отсоединить их, нужно отодвинуть фиксирующую шайбу и потянуть форсунку.

После снятия можно приступать к самостоятельной чистке:

1. Снимите с форсунок уплотнительные кольца и замочите на недолгое время в ацетоне или бензине.
2. После замачивания аккуратно почистите сопла с помощью иголки и уберите другие наружные отложения.
3. Для чистки внутри понадобятся жидкость для очистки карбюраторов, шприц, трубка, подходящая плотно по диаметру к впускным отверстиям форсунки, и кнопка с проводкой.
4. Подключите форсунку через кнопку к клеммам аккумулятора, как вы делали это при проверке.
5. В шприц наберите жидкость и подключите с помощью трубки к форсунке.
6. Создайте давление шприцом и нажмите на кнопку.
7. Жидкость должна распылятся из форсунки.
8. Повторите эту процедуру несколько раз, постоянно поддерживая давление с помощью шприца.
9. После промывки лучше сразу же заменить топливные фильтры.

Этим способом убираются только поверхностные отложения, для глубокой чистки форсунок ваз 2114, отдайте их на ультразвуковую чистку.

Форсунки на ВАЗ 2114

На автомобилях ВАЗ карбюраторные двигатели сменились инверторными. В отличие от прошлого поколения двигателей, теперь подача топлива к камере сгорания осуществляется не одним узлом — карбюратором, а целой системой. Автолюбители зовут ее инжектором.

В таком двигателе уже не получится вручную регулировать потребление топлива или холостые обороты мотора. Инжектор — это сложная система, которая управляется специальной электроникой. Она получает и анализирует данные от большого количества датчиков, а затем регулирует подачу топлива в мотор.

ВАЗ 2114 оснащен инжекторным двигателем. На приборной панели можно видеть знак «проверьте двигатель». Если этот сигнал загорелся, нужно провести диагностику работы автомобиля, чтобы сохранить исправность всех узлов. Однако, если кроме горящего значка, фиксируются и другие симптомы ухудшившейся работы автомобиля, тогда нужно проверить форсунки ВАЗ 2114.

Неисправности, которые могут быть у форсунок

Форсунки — это достаточно точный механизм, они могут открываются и закрываться несколько раз в секунду, при этом обеспечивать:

• молниеносное открытие;
• хорошую проходимость топлива;
• мелкодисперсное распыление бензина, для лучшего смешивания с воздухом;
• плотное и быстрое закрытие.

Жизнь форсунок сильно зависит от качества бензина и частоты замены топливных фильтров. Любой даже самый мелкий мусор может помешать им исполнять свое предназначение. Со временем форсунки засоряются отложениями и могут возникнуть такие проблемы:

1. Форсунки открываются не сразу при подаче сигнала, либо не открываться совсем — заклинивать.
2. Через засоренное отверстие может проходить меньше бензина чем рассчитывал ЭБУ, это приведет к бедности смеси.
3. Также мусор может помешать распылять топливо, из-за этого он будет заливаться струйкой и недостаточно смешиваться с воздухом.
4. Неплотное закрытие привет к тому что в камеру сгорания будет попадать больше бензина чем нужно.

Такие неисправности в топливной системе могут в свою очередь привести к таким проблемам работы двигателя в целом:

• пропуски зажигания в режиме холостого хода;
• значительная потеря мощности;
• нестабильная работа двигателя;
• увеличение расхода топлива;
• затрудненный пуск двигателя.

Причиной таких изменений в работе могут быть загрязнённые, либо вышедшие из строя форсунки. Полностью приходят в негодность они крайне редко и всегда перед заменой форсунок ваз 2114 можно попробовать провести их чистку.

Чистка

Подручное средство для промывки

Процедура не сложная, но старайтесь все делать аккуратно и шаг за шагом.

Визуально изучите состояние элемента. При наличии следов или признаков течи, лучше сразу выполнить замену элементов, поскольку чистка длительного эффекта уже точно не даст.
Если форсунку можно спасти путем зачистки, снимите уплотнительные кольца, расположенные на корпусе и распылителе.
На некоторое время поместите их в ацетон. В качестве аналога можно использовать обычный бензин. Но не забывайте, что это легко воспламеняемые смеси, потому никаких источников даже малейшей искры рядом быть не должно.
Обязательно держите возле себя огнетушитель
Пусть вы будете самым аккуратным и последовательным человеком, несчастные случаи еще никто не отменял.
Нахождение форсунок в ацетоне или бензине позволит лучше очистить все скопившиеся загрязнения.
Пока устройства вымачиваются, обратите внимание на клапанную крышку и рампу. Их желательно почистить, поскольку они выступают в роли источников загрязнения.
Рампа продувается обычным пылесосом.
Теперь достаем форсунки и приступаем к непосредственной работе с ними.
На соплах часто образуется кокс, по виду и консистенции напоминающий смолу
Избавьтесь от этих отложений обязательно.
Поверхность вокруг сопла очищается аккуратными движениями булавки или иголки.
На этом наружную очистку можно считать завершенной.
Теперь самый сложный процесс — внутренняя «уборка» элементов. Для данной процедуры вооружитесь трубкой, шприцем и баллончиком с веществом, предназначенным для чистки карбюраторов

Не важно, что у вас инжекторная машина, выпущенная нашим славным автомобильным предприятием АвтоВАЗ. Приобрести такое средство не сложно, да и стоит оно дешево.
Средство с помощью трубки необходимо подать под давлением, имитируя впрыск. Для каждой форсунки выполните несколько таких манипуляций

Это позволит им очиститься, пробиться изнутри. Как результат, топливную жидкость устройства смогут распылять уже более равномерно, чем до чистки.
Обязательно выждите некоторое время, чтобы они высохли.
Также следует заменить старые уплотнительные кольца на новые. Использовать прежние, даже если вы их очистите, настоятельно не рекомендуется. Меняйте уплотнители всякий раз, когда будете выполнять чистку форсунок.
Чтобы максимально отсрочить следующую чистку, а также обеспечить длительную и эффективную работу очищенных форсунок, рекомендуется заменить сетку на бензонасосе, а также топливный фильтр.

Самая главная рекомендация, придерживаться которой следует при любых раскладах, до и после самостоятельной очистки, заключается немного в другом. Чтобы сберечь свой автомобиль, избавиться от множества проблем и неполадок, а также позволить элементам топливной системы эффективно выполнять свою работу — заправляйтесь качественным топливом.

https://youtube.com/watch?v=HPo2BkH8sBc

Использование дешевых заправок водители ВАЗ 2114 мотивируют необходимостью экономии. Но если это не прекратить, забитые форсунки станут лишь маленькой долей тех проблем, с которыми столкнется ваш автомобиль из-за плохого горючего. И все сэкономленные на бензине деньги, плюс еще столько же, уйдет на ремонт. Вот цена дешевых заправок.

Как производится замена форсунок ВАЗ-2114

В свое время инжектор стал настоящим прорывом в автомобилестроении. Он пришел на смену устаревшим карбюраторам, не обеспечивавшим должный уровень подачи топлива. Форсунки получили широкое применение не только в топливной системе, они также используются в омывателях лобового стекла и фар. Абсолютно все современные модели Волжского автозавода используют именно инжекторную систему впрыска, и ВАЗ-2114 не является исключением.

Вместе с тем форсунки могут засоряться и выходить из строя. В таком случае существенно ухудшается качество работы всего автомобиля. Ориентировочный ресурс работы инжектора – 100 000 – 120 000 километров, но с учетом довольно низкого качества бензина в России устройство может «не отбегать» даже 80 000. В таком случае потребуется замена топливных форсунок ВАЗ-2114. Сегодня поговорим о том, как это сделать на двигателях 1,5 на 8 клапанов и 1,6 на 16 клапанов.

Как снять и почистить

• Отключаем подачу топлива от топливной рампы.
• Отсоединяем электроразъем проводов на топливные форсунки.
• Откручиваем два болта крепления рампы и вытаскиваем её.
• Снимаем форсунки с рампы и устанавливаем их в специальный стенд
• После чистки собираем всё в обратном порядке.

Далее в нашем фотоотчете более детальная инструкция.

1Начинаем производить снятие топливных форсунок для дальнейшей их очистки. Форсунки находятся за впускным коллектором.

2Первым делом нам необходимо стравить давление топлива с топливной рампы. Для этого откручиваем пластиковый колпачок указанный на фото стрелкой.

3И чем-то острым нажимаем на золотник, предварительно подставив емкость, чтобы не облить всё бензином.

4Стравив давление закручиваем пластиковый колпачок обратно и откручиваем шестигранником на 5мм болт крепления топливной рампы.

5С другой стороны коллектора между третей и четвертой форсункой находится еще один болт крепления топливной рампы.

6Откручивать его удобно с помощью маленькой трещотки с удлинителями и битки на 5мм.

7Под гофрой воздушного фильтра нам необходимо отсоединить шланг подачи топлива к рампе используя два ключа на 17мм. И отсоединить электроразъем проводов топливных форсунок.

8Теперь, когда всё отключено, приподнимаем вверх топливную рампу с форсунками вытаскивая их с посадочного места в коллекторе.

9И вытаскиваем рампу с форсунками и проводами в сторону правого крыла автомобиля.

10Расположившись на столе отсоединяем электроразъемы от топливных форсунок, нажав на металлические скобки по бокам разъемов.

11Вытаскиваем металлические фиксаторы форсунок. Они снимаются руками, но если возникают сложности, то можно воспользоваться отверткой.

12Вытаскиваем с рампы форсунки и очищаем их от грязи, готовя к установке в стенд.

13В специальном стенде для очистки форсунок мы создаем давление жидкости WYNN’S и смотрим чтобы форсунки не пропускали жидкость через себя. После мы включаем прерывистое открывание форсунок и смотрим на их распыл. Жидкость распыляется наполняя емкость в стенде.

14После очистки форсунок, путем прохождения через них жидкости, мы опускаем форсунки в емкость с жидкостью WYNN’S и включаем режим очистки ультразвуком, устанавливая таймер на 30 минут.

15После очистки меняем уплотнительные кольца форсунок, если это необходимо, и устанавливаем их обратно в топливную рампу. Рекомендуем перед установкой смазать уплотнительные кольца силиконовой смазкой, чтобы не повредить их во время сборки.

16Также необходимо смазать резинки форсунок и со стороны установки в коллектор.

17Вот весь инструмент необходимый для снятия и установки топливных форсунок.

18Работа окончена. Перед первым запуском двигателя необходимо несколько раз включить и выключить зажигание, чтобы наполнить топливную рампу бензином.

Здравствуйте уважаемые читатели! В сегодняшней статье я хочу рассказать о том, как почистить форсунки на ВАЗ 2114 самостоятельно. Для начала немного теории.

Что нужно знать о форсунках

Качество используемого горючего оказывает огромное влияние на сохранность и эффективность работы форсунок на вашем ВАЗ 2114. Увы, качество отечественного топлива оставляет желать лучшего. Если регулярно заправлять машину бензином низкого качества, форсунки не смогут прослужить более 120 тысяч километров.

Откручиваем топливную трубку

Оптимальная периодичность замены — около 80-90 тысяч километров пробега.

Что касается стоимости, то родные форсунки для ВАЗ 2114 стоят от 500 рублей за штуку. Зарубежные аналоги дороже, порой в несколько раз. Но цена во многом оправдывается надежностью и более продолжительным сроком службы. Потому если есть такая возможность, купите качественные импортные устройства.

Признаки загрязнения форсунок.

При загрязнении форсунок инжекторного двигателя любого транспортного средства возникают характерные признаки неисправной работы, что обуславливает необходимость очистки форсунок двигателя. Среди этих признаков отметим:

• Затрудненный запуск мотора, особенно с понижением уличной температуры, когда двигатель холодный;
• Неустойчивая работа мотора на холостом ходу;
• Ощутимые провалы при резком или плавном нажатии педали акселератора;
• Потеря динамики разгона и мощности мотором;
• Увеличение расхода бензина;
• Повышение токсичности выхлопных газов СО-СН;
• Увеличение в несколько раз детонации при наборе скорости, что является следствием повышения температуры непосредственно в камере сгорания и обеднения топливовоздушной смеси;
• Пропуски зажигания (воспламенения);
• Периодичные, характерные хлопки непосредственно в выпускной системе;
• Преждевременный выход из строя датчиков, в том числе каталитического нейтрализатора, свечей зажигания и датчика кислорода (лямбда-зонда).

Следует отметить, что даже если все перечисленные выше неполадки присутствуют при эксплуатации вашей машины, то это не означает, что причина в засорении форсунок. Данные неполадки могут возникнуть по большому количеству причин – от выхода из строя какого-либо датчика (воздухомер, датчик дросселя, лямбда-зонд, РХХ) или падения давления в топливной системе (РДТ, топливный фильтр, бензонасос), до свечей зажигания.

Как восстановить работоспособность двигателя ВАЗ-2114: советы экспертов

Эксперты автомобильного ремонта рекомендуют автомобилистам воспользоваться несколькими советами по восстановлению функционирования двигателя ВАЗ-2114, который троит.

Первый совет: проверьте и замените электронный блок управления.

Второй совет: проверьте и замените датчик кислорода.

Третий совет: проверьте функциональность датчика положения коленвала. Это можно сделать, воспользовавшись электронным блоком управления. Данный прибор выдаст ошибку, если датчик положения коленвала будет в неисправности. Значит, придется его заменить на новый.

Четвертый совет: проверить и заменить катушку зажигания.

Пятый совет: проверить и заменить воздушный фильтр.

Шестой совет: проверить правильное размещение ремня ГРМ.

Как видим, практически каждый совет содержит в себе два этапа – проверки и замены какой-нибудь детали, связанной с правильным функционированием двигателя ВАЗ-2114. Поэтому проще всего будет сразу выделить несколько часов своего времени, чтобы вплотную заняться поиском проблемы его троения. Хотя оптимальный вариант, но более дорогостоящий, – доверить проверку квалифицированным специалистам сервисного центра, которые найдут решение имеющейся проблемы гораздо быстрее.

Чистим форсунки ВАЗ

Чтобы очистить распылители, нужно отключить минус на аккумуляторе автомобиля, затем снять защитный кожух и воздушный фильтр. Трубопровод необходимо открутить от насоса и форсунки, снять скобы. Далее, при помощи накидного ключа нужно скрутить форсунки и шайбу. Не забудьте снять электрические разъемы и сдвинуть фиксатор рампы и саму рамку. Такую последовательность действий нужно проделать для всех 4 распылителей.

Прежде чем чистить форсунки, их нужно для начала внимательно рассмотреть. Если заметны следы течи, то понадобится их замена. Далее нужно снять уплотнители с корпуса и распылителя форсунки. Готовые детали нужно временно замочить в ацетоне или сольвенте. А в это время можно заняться очисткой рампы и крышки клапана.

Как показывает практика, рампа отлично прочищается пылесосом. Теперь перейдем непосредственно к очистке. Можно наблюдать кокс вокруг сопл, его нужно убрать. Далее, при помощи иглы или булавки, нужно провести чистку поверхности около сопла. Теперь снаружи форсунка полностью очищена.

https://youtube.com/watch?v=IIz7rI1RHSc

Чтобы очистить ее изнутри, нужна изолента, баллончик для чистки карбюраторов, трубка и шприц. Через трубку нужно подать средство под давлением. Это действие нужно повторить по несколько раз для каждой форсунки. Затем осталось только хорошо все просушить, установить новые уплотнители и собрать конструкцию обратно.

Замена форсунок

Разумеется, в автосервисе вам могут заменить форсунки. Цена на эту услугу начинается от 1500 рублей. Однако для экономии времени и финансов имеет смысл менять форсунки самостоятельно.

Снятие форсунок своими руками

Вот простой алгоритм снятия форсунок, который смогут выполнить все автовладельцы.

1.Отсоединить минусовую клемму от аккумулятора

2.Взять два ключа на 17 и стравить давление топлива, посредством отворачивания штуцеров топливных трубок.

3.Отделить электрический разъем от топливной рампы.

4.Взять крестообразную отвертку, отвернуть винт на кронштейне, на который крепятся топливные трубки, и снять его.

5.Шестигранником на 5 отвернуть два винта на креплении топливной рампы

6.Продвинуть рампу по направлению оси форсунок, достать из двигателя все 4 форсунки и извлечь рампу в сторону левого борта ваза.

7.Нажать на пружинную скобу (1), находящуюся на форсунках, отодвинуть ее, и отключить электрический разъем (2)

8.Используя отвертку, передвинуть фиксатор форсунки вдоль рампы и снять его (на новых рампах, скоба просто снимается).

9.Достать форсунку из отверстия на рампе, чуть покачивая ее из стороны в сторону.

10.Снять уплотнительные кольца, которые находятся на корпусе форсунки и распылителе, используя тонкую отвертку

Вот и все, теперь форсунки готовы к прочистке.

Чистка форсунок своими руками

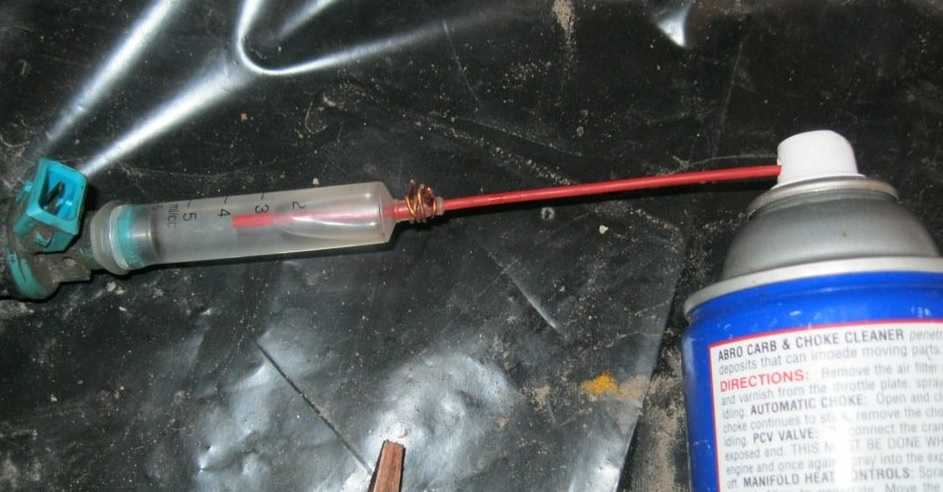

Для чистки понадобится изолента (проволка), чтобы закрепить стыки, средство для чистки карбюратора в баллончике, шприц и тонкая трубка. Алгоритм чистки такой.

1.Вставить трубку в кэп (насадку) баллончика 2.Конец трубки вставить в отверстие шприца (без иглы) 3.Конец шприца присоединить к форсунке 4.Начать впрыскивать средство через трубку, имитируя впрыск топлива.

Впрыскивать нужно до тех пор, пока выходящая струя не станет ровной и чистой. Тогда это будет значить, что форсунка чиста.

Другой способ, если у вас есть рядом АКБ, то можно попробовать подать обычными проводами напряжение на форсунку (полярность не играет роли) имитируя их работу и одновременно распылять жидкость для очистки карбюратора.

После этого нужно надеть новые уплотнительные кольца и можно начинать сборку, предварительно проверив сопротивление, которое должно быть в пределах 11-15 Ом. Собрать форсунки назад следует в обратном порядке разбора.

Признаки неисправности форсунок

Если появились пропуски зажигания на холостом ходе, если двигатель стал работать нестабильно, а расход топлива значительно увеличился, если автомобиль медленно разгоняется, нужно провести диагностику форсунок. Форсунка представляет собой электромеханическую систему распыления, которая подает топливо в камеру сгорания. Если форсунка загрязнилась или вышла из строя, ее во что бы то ни стало нужно заменить либо очистить — ремонт бесполезен.

В процессе работы мотора в элементах топливной системы автомобиля, а именно форсунках, топливной рамке, впускных клапанах остаются различные отложения. Основная причина ухудшившейся работы распылителей и топливной системы — это в первую очередь их загрязнение. Одна из главных причин загрязнений — это наличие тяжелых фракций в топливе. Особенно интенсивно накапливаются отложения сразу же после того, как мотор остановился.

В этот момент корпус форсунки нагревается от двигателя, а топливо не охлаждает распылитель. Более легкие фракции в рабочей зоне форсунки просто испарятся, а тяжелые накопятся в виде отложений и тем самым уменьшат сечение канала. Отложения толщиной в 5 мк могут на четверть изменить пропускную способность канала. Если загрязнились отверстия для распыления топлива, это ухудшит создание смеси воздуха и топлива.

Так как бензин, который продают на отечественных заправках, не всегда соответствует современным нормам, форсунки не служат даже 100 тыс км. Стоимость новой вазовской детали составляет около 500 руб. Хотя многие автолюбители утверждают, что стоит покупать импортные комплектующие.

Возможные причины

Оказывается, что причин подобного сбоя в работе двигателя ВАЗ-2114 достаточно много. Они напрямую зависят от характера неисправности автомобиля. Так, чаще всего двигатель ВАЗ-2114 будет троить из-за:

• нерабочей свечи;
• пробитого высоковольтного провода;
• отказа катушки зажигания;
• неисправного блока управления;
• наличия во впускном коллекторе подсоса воздуха;
• прогорания выпускного клапана;
• пробитой прокладки ГБЦ (головки блока цилиндров);
• сломанных на поршне компрессионных колец;
• прогорания самого поршня;
• лопнутой перемычки поршня между компрессионными кольцами.

Но так как мы рассматриваем ВАЗ-2114, то троить двигатель может также и неисправности в инжекторе – топливной системе с распределенным впрыском.

Как проверить форсунки не снимая их с двигателя?

Проверка уровня сопротивления обмотки на форсунках

1. Осуществить осмотр можно, выключив зажигание и сняв с аккумуляторной батареи «минусовую» клемму.

2. Используя тонкую отвертку или шило необходимо отщелкнуть пружинный зажим на колодке.

3. Проводим отсоединение разъема от форсунки.

4. К выводам форсунки прикрепляем омметр и измеряем сопротивление обмотки.

5. Если сопротивление между боковым и центральным штырем разъема находится в пределах 11–15 Ом, то форсунка работает исправно. Если прибор показывает больше или меньше требуемого следует ее сменить.

Проверка работоспособности всех форсунок

1. Первоначально необходимо снять топливную рампу, на которой установлены форсунки.

2. Затем следует подсоединить колодку проводов к жгуту рампы. Если с батареи аккумулятора снята клемма «-», то оденьте ее обратно.

3. Соедините друг с другом топливные трубы и с помощью гаечного ключа хорошо закрутите крепящие их штуцеры.

4. Под каждой форсункой поставьте мерный стакан или любую иную емкость с разметкой.

5. Используя стартер, проверните двигатель и проследите за работой всех форсунок. Топливо должно выходить равномерно из каждой.

6. Выключите зажигание и проверьте уровень топлива в мерных стаканах, он должен быть одинаковым. Если количество топлива в емкостях не совпадает – замените или прочистите, вышедшую из лада форсунку.

7. Осмотрите все форсунки на наличие изъянов и дефектов. На распылительной части не должно быть никаких подтеков топлива в момент выключенного зажигания. Если подобные изъяны есть, то деталь не герметична и нуждается в замене.

Полезное видео

Дополнительную информацию по данной теме вы сможете получить, просмотрев видео ниже: https://www.youtube.com/watch?time_continue=89&v=H55y5s0mBEwОпубликовано 29 сентября 2019

1. С двигателя 1,6 снимаем декоративную накладку.
2. Отсоединяем колодки жгута проводов форсунок.
3. Включаем зажигание и при помощи вольтметра измеряем напряжение на выводе Е колодки жгута проводов. Напряжение должно быть не меньше 12в.
4. После проведения измерений выключаем зажигание. Если в результате измерений выяснилось, что на колодке нет напряжения или оно меньше 12в, то нужно проверить заряд аккумулятора, цепь питания и исправность ЭБУ.
5. Проверяем электрическое сопротивление форсунок, для чего омметром поочередно измеряем сопротивление между выводом Ε и остальными четырьмя выводами колодки (2). Вывод колодки обозначенный буквой В, соответствует форсунке первого цилиндра, а выводы С, G и F – соответственно форсункам второго, третьего и четвертого цилиндров. У исправных форсунок сопротивление должно быть 13 Ом.
6. Выполняя следующую операцию, не подавайте на выводы колодки напряжение больше 12 В и после выполнения проверки не оставляйте выводы под напряжением, так как это может привести к перегоранию обмоток форсунок.
7. С помощью двух проводов напрямую от аккумуляторной батареи кратковременно подаем на выводы колодки (2) напряжение 12 В – вывод Ε соединяем с положительной выводом аккумуляторной батареи, а выводы В, С, G и F последовательно с отрицательным выводом батареи. У исправной форсунки должен быть слышен характерный щелчок при открывании клапана.
8. Неисправные форсунки заменяем.

• nadomkrat.ru
• nadouchest.ru
• vazremont.com
• remont2114.club

Что делать, если троит двигатель на ВАЗ-2114

Чтобы разобраться в причинах сбоев в работе двигателя ВАЗ-2114, необходимо знать его комплектацию. Он имеет:

• в ГБЦ восемь клапанов;
• ДВС на 1,6 литра с 16 клапанами.

Специалисты советуют при первых признаках троения сразу же проверять функционирование свечей. Для этого проводят следующие действия:

Поочередно сдергивать высоковольтные провода с цилиндров.
Обращать внимание на изменения в работе двигателя:

Следующим шагом будет проверка искры в системе зажигания. Эта процедура также выполняется просто:

1. Первым делом следует снять наконечник с высоковольтного провода.
2. В то время как мотор автомобиля работает, поднести провод с ГБЦ (массе) – поставить на «разрыв».
3. Проверить наличие искры между массой и проводом:

Но бывает и такая ситуация: искра мощная, но в двигателе все равно слышны сбои. Значит, пришла пора следующего шага проверки – произвести замеры компрессии в цилиндрах, желательно сразу во всех. При правильной работе цилиндра разницы в показаниях манометра быть не должно (допускаются незначительные отклонения). При неисправном цилиндре – компрессия будет отсутствовать или очень слабой.

Неисправность в цилиндре может быть по одной из причин:

• прокладка ГБЦ пробита;
• выпускной клапан прогорел;
• поршневые кольца полопались;
• прогорел сам поршень.

Если не получилось самостоятельно выявить причину того, что двигатель ВАЗ-2114 троит, обязательно нужно сделать компьютерную диагностику. Это можно сделать двумя способами:

1. На специальном компьютерном стенде.
2. С помощью сканера переносного типа (например, АСКАН).

Опытный автомобилист сам сможет разобраться в неисправностях двигателя ВАЗ-2114, если же достаточного опыта у него не имеется, то лучше всего обратиться к квалифицированным специалистам в сервисный центр по обслуживанию автомобилей данной модели.

Чем чистить форсунки?

Для очистки используйте очистительный раствор ABRO CARB & CHOKE CLEANER (очиститель карбюратора). На многих сайтах описана методика очистки с помощью всевозможных переходников, шлангов и т.п., все гораздо проще.

1. Снимите верхнюю часть баллончика очистителя карбюратора.

1.  Вставьте в форсунку шток клапанно-распылительной система баллончика.

1. Подсоедините два контакта нашей схемы к контактам форсунки. Надавите на форсунку, установленную на баллончик. На одну, две секунды с помощью выключателя активируйте цепь, чтобы заработала форсунка (держать более двух секунд за раз не рекомендуется).

Важно: Обязательно соблюдайте технику безопасности. Распыляйте строго от себя, берегите глаза, используйте защиту!. Более подробно об очистке форсунок смотрите на видео

Более подробно об очистке форсунок смотрите на видео.

• www.drive2.ru
• etlib.ru
• portalvaz.ru
• 24techno-guide.ru

Проверка двигателя на холостом режиме

Если вы заметили, что двигатель ВАЗ-2114 начинает троить на холостом режиме, то нужно заняться проверкой следующих систем:

1. Систему подачи горючего.
2. Систему зажигания.
3. Систему клапанов.

В первом случае, если неисправности находятся в системе подачи горючего, то первым делом промывают топливную систему, после чего очищают с помощью ультразвука форсунки.

Второй случай предусматривает неполадки в системе зажигания. Поэтому выполняют следующие действия:

• меняют свечи зажигания;
• проверяют работоспособность катушки зажигания;
• обновляют комплект высоковольтных проводов.

В третьем случае вплотную занимаются клапанами, то есть их следует отрегулировать так, чтобы они выполняли свои функции исправно. В том случае, когда это сделать не удается, старые клапаны просто заменяют на новые.
