Ремонт и замена тормозных колодок на ваз (lada) 2108/2109

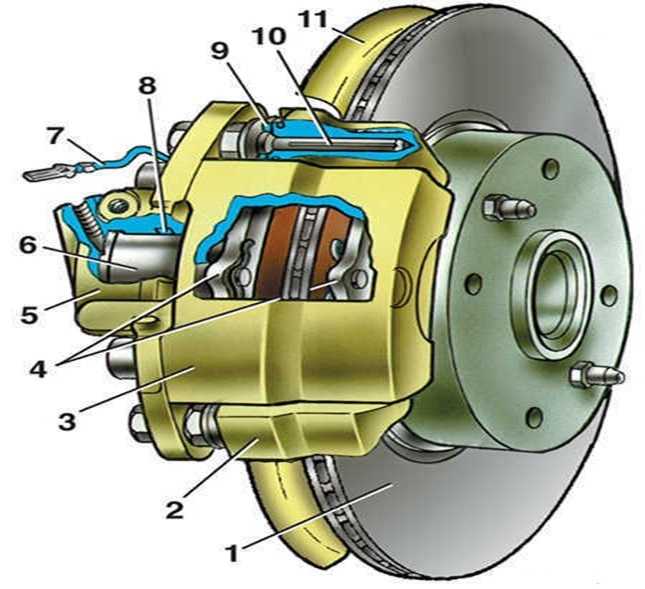

3.20. Проверка и замена колодок тормозного механизма переднего колеса

Периодичность проверки

Через каждые 15 000 км.

При необходимости замените тормозные колодки.

Минимально допустимая толщина фрикционных накладок колодок — 1,5 мм. При износе
накладок до 1,5 мм и более замените комплекты колодок в тормозных механизмах.

Перед началом

Включите стояночный тормоз и установите опорные бруски под задние колеса.

Очистите тормозной механизм от грязи.

Предупреждения

Не применяйте бензин,
дизельное топливо или какие-либо другие минеральные растворители для очистки
тормозов.

Колодки заменяют с обеих
сторон автомобиля.

Недопустима замена внутренней
и внешней колодок между собой, а также между левым и правым колесами. Это может
привести к неравномерному торможению.

Если уровень тормозной
жидкости в бачке находится на отметке “MAX” или приближается к ней, откачайте
из бачка часть жидкости.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите переднее колесо (см.
подраздел 2.23.).

2. Через отверстие в корпусе тормозной
скобы визуально проверьте состояние колодок. Если толщина накладок
около 2 мм, рекомендуется заменить колодки.

3. Выньте из кронштейна резиновый
уплотнитель вместе со шлангом.

4. Отогните отверткой усик стопорной
шайбы верхнего болта.

5. Отверните верхний болт крепления
корпуса скобы, придерживая ключом направляющий палец за шестигранник.

6. Поверните корпус скобы вниз вокруг
оси нижнего пальца.

7. Промаркируйте тормозные колодки, если предполагаете установить
их вновь.

8. Снимите тормозные колодки.

9. Проверьте состояние фрикционных накладок тормозных колодок.
Замените их в следующих случаях: а) толщина накладок менее 1,5 мм;
б) поверхность накладок замаслена; в) фрикционная накладка непрочно
соединена с основанием. Накладки не должны иметь глубоких бороздок
и сколов.

10. Очистите от грязи и ржавчины детали тормоза, особенно
посадочные места тормозных колодок

Делайте это осторожно, чтобы
не повредить защитный чехол цилиндра. 11

При установке новых колодок вдавите поршень в цилиндр.
Установите изношенные тормозные колодки на место (вместо внутренней
лучше поставить только основание) и поднимите корпус скобы. Надавливая
отверткой или монтировкой на внутреннюю колодку и опираясь на тормозной
диск, аккуратно вдавите поршень в цилиндр.

12. Установите новые тормозные колодки. Нажимные пружины
должны стоять параллельно верхнему краю колодок. Старые колодки
установите в соответствии с ранее сделанной маркировкой.

13. Поверните корпус скобы вверх и заверните верхний болт
крепления моментом 31–38 Н·м (3,1–3,8 кгс·м), придерживая ключом
направляющий палец за шестигранник.

14. Загните отверткой усик стопорной шайбы. Установите колесо
и опустите автомобиль на землю, после чего нажмите несколько раз
на педаль тормоза для установки поршня в рабочее положение. Проверьте
уровень тормозной жидкости в бачке и при необходимости долейте до
нормы (см. подраздел 2.19.).

Как заменить передние тормозные колодки на ВАЗ 2109 в домашних условиях

Процедура обслуживания тормозов на «девятке» не является сложной и займет не более часа свободного времени. Также для ремонта потребуется стандартный комплект инструментов: набор рожковых ключей, длинная шлицевая отвертка, щетка по металлу, молоток, пассатижи, жидкость WD-40. Что заменить колодки на ВАЗ 2109 требуется:

Для начала поддомкрачиваем переднюю часть автомобиля и устанавливаем дополнительную опору под лонжероны двигателя, после чего полностью демонтируем колеса;
Далее в верхней части суппорта демонтируем центральный фиксирующий болт, предварительно открутив стопорную шайбу и отсоединяем направляющие;
Затем демонтируем тормозной шланг от фиксаторов и отодвигаем суппорт в сторону. Тормозные колодки можно извлекать;
Теперь рекомендуется протереть металлической щеткой все элементы тормозной системы, чтобы облегчить установку новых фрикционных накладок;
Новые колодки с увеличенной толщиной фрикциона будет затруднительно вставить, поэтому требуется вжать тормозной цилиндр отверткой, воспользовавшись инструментом как ломом;
Далее устанавливаем колодки и фиксируем суппорт центральным болтом, после чего подсоединяем тормозной шланг

Теперь собираем колесо и прокачиваем тормоза – важно проверить эффективность тормозов до первого выезда на автомобиле.

Задние ТК

Алгоритм замены задних ТК на ВАЗ 2109 следующий.

1. Поставьте машину на ровную поверхность, ослабьте натяжение колесных болтов.
2. Разблокируйте колодки путем полного опускания ручки стояночного тормоза.
3. Поднимите заднюю часть авто домкратом, снимите колеса.
4. Подставьте под передние колеса противокаты, чтобы предотвратить смещение автомобиля.
5. Открутите шпильки тормозного барабана с заднего колеса.
6. С помощью деревянного бруска и молотка сбейте барабан с ТК.
7. Зачистите поверхности сухим методом и сжатым воздухом.
8. Приступаем к полноценным демонтажным работам.
9. Демонтируйте верхнюю стягивающую пружину. Для этого понадобятся плоскогубцы.
10. Аналогично снимается нижняя пружина.
11. Снимите направляющую пружину передней ТК.
12. Удалите разжимную планку.
13. Далее демонтируется направляющая пружина задней ТК, отводится в сторону.
14. Скиньте наконечник троса ручника с рычага.
15. Демонтируйте привод ручного тормоза. Чтобы сделать это, потребуется извлечь с пальца шплинт, а затем уже достать сам палец.
16. Демонтажные работы завершены, потому теперь следует все собрать в обратном порядке, только уже с новой задней ТК.
17. Прежде чем надеть барабан, обязательно сдавите поршни цилиндра, чтобы наружный диаметр по колодкам оказался меньше внутреннего диаметра барабана.
18. Соберите узел, действия в обратной последовательности.
19. Опустите автомобиль на землю, нажмите несколько раз по педали тормоза, что позволит колодкам полноценно занять свое место.

Выполните процедуру на обоих колесах. Принцип замены задних ТК одинаковый. Только не забудьте по завершению работ прокачать тормозную систему.

Как собственноручно заменить задние тормозные колодки на ВАЗ 2109

На задних колесах ВАЗ 2109 расположены тормоза барабанного типа, которые могут вызвать трудности при ремонте у неопытных водителей, однако заменить колодки все же можно собственными силами и без помощи специалистов. Для монтажа новых колодок на «девятку» потребуется тот же набор инструментов, что и для передней части автомобиля, а также около 2 часов свободного времени. Замена тормозных колодок происходит следующим образом:

• Загоняем автомобиль на смотровую яму или площадку – для начала требуется ослабить тросик натяжения, для чего требуется подлезть к днищу автомобиля, использовать домкрат в этом случае не рекомендуется;
• Тросик ручника расположен возле глушителя автомобиля, куда можно залезть удлиненным ключом. Для уменьшения натяжения потребуется открутить контргайку и по максимуму ослабить основную;
• Теперь можно приступать к демонтажу барабана. В связи с постоянным нагревом данная деталь может прикипеть к полуосям, для чего рекомендуется предварительно обработать барабан жидкостью WD-40;
• Спустя несколько минут после откисания демонтируем два центральных винта, крепящих барабан и аккуратно выбиваем деталь. Для выбивания рекомендуется использовать деревянный молоток или деревянную проставку, чтобы не повредить геометрию детали;
• Далее с помощью отвертки снимаем пружины с тормозных колодок и распорную пластинку, после чего демонтируем крепления троса от ручного тормоза и колодки готовы к демонтажу;
• Затем можно установить новый комплект и собирать систему следуя этой инструкции в обратном порядке.

После замены задних колодок требуется подтянуть ручной тормоз – оптимальным вариантом будет полная блокировка колес автомобиля на уклоне при 3-5 щелчках тормоза. Также во время замены тормозных колодок желательно заменить все пружины: данные детали стоят недорого, однако предотвращают риск стопорения колодок вплоть до следующего ремонта, что предупредить необходимость в повторной разборке барабанов.

Конструкция ВАЗ 2109 предусматривает возможность установки дисковых тормозов на заднюю часть автомобиля, что существенно продлить ресурс самих колодок и упросит процедуру ремонта.

Замена задних тормозных колодок ваз 2109 — Лада Мастер

Причин для замены тормозных колодок на задних колесах ВАЗ 2109 может быть множество, но чаще всего к этому приводит износ фрикционных накладок. Процесс работы не сложен, но требует аккуратности, поскольку машина будет вывешена на домкрате, если у вас нет возможности поднять ее на подъемник.

Когда менять тормозные колодки на задних колесах

Четкого регламента по замене тормозных колодок на задних колесах ВАЗ 2109 нет, потому что периодичность их замены зависит от многих факторов:

• качества фрикционных накладок;
• стиля вождения;
• условий эксплуатации;
• материала, из которого изготовлены накладки.

В первую очередь, износ тормозных колодок проявляется при активном торможении, когда автомобиль перестает держать траекторию движения. Это говорит скорее о неполадках в системе тормозов, но не исключена возможность неравномерного износа колодок на правом и левом колесах.

Также об износе колодок говорит скрип и шум при торможении и недостаточная затяжка ручного тормоза при условии исправности всех элементов привода ручника. В редких случаях фрикционная накладка может выкрошиться вследствие перегрева при длительном торможении и при эксплуатации в сложных условиях.

Подготовительные работы

Замена задних тормозных колодок ВАЗ 2109 начинается с установки автомобиля на ровную площадку. Поскольку придется поднимать автомобиль на домкрате, следует тщательно зафиксировать машину.

Ситуация усложняется еще и тем, что придется отпустить ручной тормоз. Поэтому под передние колеса необходимо подставить противооткатные башмаки, или попросту деревянные бруски и поставить машину на первую передачу.

Отнестись к этому нужно серьезно, потому что много операций придется выполнять под машиной.

Для работы приготовим нужный инструмент, который должен быть под рукой в процессе:

• балонный ключ;
• плоскогубцы;
• стандартный набор ключей;
• деревянная болванка;
• набор головок с удлинителями.

Демонтаж задних колодок

Операция по замене колодок начинается со снятия колеса, поэтому перед тем, как поставить автомобиль на домкрат, необходимо сорвать болты крепления колеса балонным ключом. Только после этого можно понимать машину на домкрате и снимать колесо.

1.  При помощи головки или рожкового ключа на 12 удаляем два направляющих штифта из ступицы.
2. Тормозной барабан должен сняться легко, но бывают случаи, когда он прикипает к ступице, и в таком случае следует ему помочь деревянной болванкой. Чтобы не повредить тормозной барабан, не рекомендуется использовать молоток. Барабан может пустить трещину, деформироваться. Если это не помогает, тогда берем направляющие штифты и вкручиваем их в два другие отверстия с резьбой. Таким образом, штифт упрется в ступицу и выпрессует барабан. Затягивать штифты при этом нужно равномерно, чтобы избежать перекоса.
3. После этой операции можно получить прямой доступ к тормозным колодкам.
4.  Ослабляем троса привода ручного тормоза. Получить доступ к компенсатору мы сможем, только сняв резонатор. Чтобы не разбирать глушитель нужно из набора головок собрать удлинитель достаточной длины, чтобы можно было открутить головкой на 13 и воротком. Лучше воспользоваться воротком с храповым механизмом, это упростит работу в стесненном пространстве.
5.  Откручиваем контргайку ключом на 13, а затем собранным удлинителем максимально отпускаем трос натяжения ручника.
6.  Чтобы снять колодки, необходимо отсоединить привод ручного тормоза. Удаляем шплинт из фиксирующего пальца и топим палец так, чтобы он не препятствовал снятию механизма.
7. Аккуратно снимаем пружину снизу при помощи плоскогубцев, затем снимаем ограничительную пружины с передней колодки.
8.  Убираем верхнюю пружину плоскогубцами и снимаем переднюю колодку.
9.  Снимаем распорную планку.
10. Вынимаем рычаг, который приводит в движение колодки, освобождая его от троса.
11.  Снимаем заднюю колодку, освободив ее от ограничителя поперечного перемещения.

Установка новых колодок

Для установки новых тормозных колодок необходимо соединить их верхней стягивающей пружиной и установив распорную планку. Устанавливаем колодки на суппорт, а далее производи сборку в обратном порядке.

После сборки узла и установки колеса не забудьте подтянуть трос ручника. В нормальном положении кузова, когда он не загружен, ручной тормоз должен фиксировать задние колеса за 3-4 щелчка.

Выполнив эту несложную операцию, мы приведем в порядок задний тормозной контур и заодно отрегулируем стояночный тормоз. Следите за тормозами, и удачи в дороге!

Передние ТК

Принимаясь за замену передних ТК, запомните, что они меняются только попарно. Покупайте новые колодки, а не отработавшие еще свой срок старые только потому, что они дешевле. Не экономьте на собственной безопасности.

Передние ТК

1. Подставьте под задние колеса противокаты. Машина должна быть неподвижной. При наличии работающего ручного тормоза включите его.
2. Отключите минусовую клемму с аккумулятор, обесточив свой ВАЗ 2109.
3. Проверьте, какой текущий уровень ТЖ в расширительном бачке. Если жидкость на отметке МАХ или возле нее, часть тормозухи следует слить. Иначе при сдавливании поршней ТЖ начнет выливаться наружу.
4. Ослабьте натяжение колесных болтов, поднимите машину, после чего снимайте первое колесо, с которого будете начинать. Далее, следуя той же инструкции, поменяете ТК на втором колесе.
5. Тщательно зачистите поверхность тормозного диска, суппорта от накопившейся грязи. Никаких минеральных растворителей. Только сухая очистка.
6. Извлеките резиновый уплотнитель (он же держатель тормозного шланга) из кронштейна, расположенного на стойке.
7. Отогните усики стопорной шайбы болта, отвечающего за фиксацию направляющего пальца.
8. Открутите болты, уберите корпус.
9. Вы освободили себе доступ к передним ТК, потому ничто не мешает вам их демонтировать.
10. Если вам необходимо снять ТК, но менять их вы не собираетесь, обязательно нанесите метки на них. Если при сборке перепутать их местами, последствия могут оказаться не самые приятные.
11. Замерьте толщину фрикционного слоя на ТК. Если он меньше 1,5 миллиметра, колодки обязательно идут под замену. Также замена требуется в том случае, если на поверхности колодок имеются хорошо заметные сколы, царапины, дефекты.
12. Прежде чем устанавливать новые ТК, тщательно удалите всю грязь с тормозных механизма.
13. Монтажной лопаткой и установленной в свое гнездо одной из старых ТК, вдавите в цилиндр поршень, тем самым полноценно подготовив площадку для обратной сборки с уже новой колодкой.
14. Сборка выполняется в обратной демонтажу последовательности.

Процесс замены передних ТК

При выезде на дороги, вы несете ответственность не только за себя. Потому ваша машина всегда должна быть в исправном состоянии.

https://youtube.com/watch?v=1M8iKMFVM0

Если своевременно поменять тормозные колодки, вы гарантируете безопасность себе, своим пассажирам и остальным участникам дорожного движения.
