Передний тормозной цилиндр нива, решение проблем
Разборанный цилиндр и смазка Seiken
Первая проблема решилась простым способом. Полный разбор узла, промывка и сборка со смазкой, предназначенной для работы с резиновыми уплотнениями и тормозной жидкостью. Помог мой приятель, всю жизнь ремонтирующий гидравлические системы, начиная от погрузчиков, заканчивая промышленными прессами. Он выдал мне тюбик смазки гламурного розового цвета, японского производителя. В инете она известна под брендом Тойота, хотя на самом деле ее делает фирма Seiken. Также есть чуточку более дешевый аналог, немецкого законодателя моды по тормозам, бренда ATE. Цилиндры, которые есть в прайсе, дополнительно обработаны как раз этими смазками, в зависимости от их наличия. На форумах часто встречал мнение о том, что достаточно нанести смазку под пыльник и все будет хорошо. НЕ БУДЕТ! Надо разбирать цилиндр целиком, чтобы добраться до уплотнительного кольца, и никак иначе. Естественным путем, смазка туда не попадет. Проблема с резинками решается установкой ремонтого комплекта. Его для наших цилиндров производят несколько фирм, но об этом будет вторая часть статьи.
Вопрос-ответ
Завод даже не врёт. С 2017-18 года цилиндры идут со смазкой под пыльником. Но «самотеком» эта смазка на всю поверхность пары поршенек-цилиндр и уплотнительное кольцо не попадет. Если вы разберете цилиндр, то увидите следующее. Под пыльником будет несколько капелек смазки, а внутри цилиндра будет АБСОЛЮТНО СУХО. Как следствие – «сухое трение», а далее задиры поверхности и уплотнительного кольца.
Что является поводом для замены или ремонта цилиндра?
Обращайте внимание на цилиндры ХОТЯ БЫ при замене колодок. Критерия всего два
Это целенький нерастрекавшийся пыльник поршенька и ход поршенька от нажатия пальцем. Ну и наконец выдержка из мануала к военному Гелендвагену, специально для «русских водителей». *Рекомендуется ревизия резиновых уплотнений два раза в год, и ОБЯЗАТЕЛЬНЫЙ сервис цилиндров тормозной системы один раз в год*. Годичная эксплуатация у немцев приравнивается к 20 000 км. Подобные рекомендации есть и у Тойоты.
Замена тормозных колодок переднего тормозного механизма
Минимально допустимая толщина фрикционных накладок тормозных колодок — 1,5 мм. Замените колодки в следующих случаях:
— толщина накладок менее 1,5 мм;
— поверхность накладок замаслена;
— накладки непрочно соединены с основанием;
— накладки имеют глубокие борозды и сколы.
Если вы по каким-либо причинам сняли переднее колесо, проверьте через отверстие в корпусе тормозной скобы состояние колодок. Если толщина фрикционных накладок около 2 мм, замените колодки. Если при торможении автомобиль уводит в сторону или слышен посторонний шум, снимите тормозные колодки и проверьте их состояние.
Вам потребуются: домкрат, противооткатные упоры, отвертка, пассатижи, выколотка, металлическая щетка, молоток.
Ослабляйте и затягивайте гайки крепления колес только на автомобиле, стоящем на земле. Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов. Колодки необходимо заменять в тормозных механизмах обоих передних колес одновременно. Недопустима замена внутренней и внешней колодки между собой, а также между левым и правым колесом. Это может привести к неравномерному торможению.
1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры под задние колеса.
2. Снимите переднее колесо.
3. Очистите тормозной механизм от грязи. Для облегчения разборки нанесите на места соединений пальцев с суппортом и прижимными рычагами жидкость типа WD-40.
4. Откачайте из бачка часть жидкости, если перед заменой колодок уровень тормозной жидкости в бачке находится на отметке «MAX» или приближается к ней.
5. Снимите суппорт, не отсоединяя от него коллектор гидропривода.
8. Перед установкой новых тормозных колодок очистите от грязи и ржавчины пазы направляющей, аккуратно вдавите поршни как можно дальше внутрь цилиндров.
9. Установите новые тормозные колодки в пазы направляющей.
10. Установите суппорт.
11. После установки тормозных колодок нажмите несколько раз на педаль тормоза для установки поршней в рабочее положение.
12. Проверьте уровень тормозной жидкости в бачке и при необходимости долейте до нормы.
Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов, хотя колодки поставили фирменные. Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно и оцените эффективность тормозов. И старайтесь не тормозить резко хотя бы первые 100 км. При сильном нагреве неприработанных колодок верхний слой их накладок подгорает, и тормоза долго не будут максимально эффективными.
Источники
- http://carnovato.ru/remont-glavnogo-perednego-zadnego-tormoznogo-cilindra/
- http://autoruk.ru/niva-shevrolet/tormoza/kak-remontirovat-tormoznoi-mekhanizm-perednego-kolesa-niva-shevrole
Передний тормозной цилиндр нива, история
В том виде, в котором вы сейчас видите тормозные цилиндры, они существуют с первого автомобиля нива выпущенного в 1977 году. В 2016 году с появлением «урбанов» цилиндры немножко изменились по геометрии, но конструктив и посадочные размеры, остались такими же. Конечно, хуже всего приходилось нивоводам, поскольку именно на нивах была установлена мертворожденная двухконтурная тормозная система. О ее модификации я отдельно писал и делал специальный комплект, чтобы на машине была реализована осевая схема тормозов. Вернемся к цилиндрам. Как обычно я пошел по проторенной дороге, и полез искать аналоги у иностранцев. Оказалось, что цилиндры делает фирма Пиленга (Италия-Турция) и какая-то нидерландская фирма. По соотношению качество-цена не прокатывал ни один из вариантов, поэтому пришлось заняться «улучшайзингом» заводской конвейерной запчасти.
Проблема
В России передний тормозной цилиндр нива делают несколько фирм. Но приемлемыми для последующей работы оказались только цилиндры в фирменных коробочках. К моему сожалению я так и нашел завода, который их делает, поэтому придется немножко переплатить за «переупаковку». Обидный момент во всей этой 40-летней истории, следующий. И цилиндры, и поршеньки сделаны с точки зрения механики достаточно неплохо. Проблемы две.

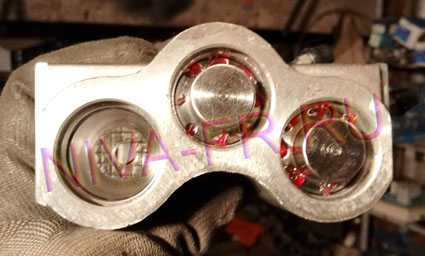

- Отсутствие в изделии нормальной смазки. Та «фигня», которая находится в изделии к хорошим гидравлическим смазкам, отношения не имеет. Ранее это была просто капелька какой-то консервационной смазки, в 2017-18 году под пыльниками появилась смазка прозрачного красного цвета, но ситуацию это не спасает. Почему?! Об этом чуть ниже.
- Нагрев и качество «резинок». Температура на поверхности диска может быть около 350 градусов. На спортивных и заряженных машинах эти данные значительно выше, но я взял цифру из немецкой литературы для легкового автомобиля. Тормозные цилиндры, колодки и суппорта «прогреваются» до 150-200 градусов. И вот тут становится грустно резинотехническим изделиям. Они и так невысокого качества, а если добавить их нагрев от диска и охлаждение из лужи, то дело «швах». Ну а дальше ситуация понятна: растрескавшийся пыльник поршенька, попадание грязи и воды, задиры на цилиндре, вездесущая ржавчина.
Диагностика главного тормозного цилиндра
Первым признаком того, что главный цилиндр не в порядке, является низкая эффективность торможения либо слишком мягкий ход педали тормоза. Значит, пришла пора провести тщательную диагностику тормозной системы. И начать нужно с главного тормозного цилиндра.
На неисправности тормозов влияют многие факторы, и не факт, что причина кроется в главном цилиндре. Диагностика тормозов может подвести вас к необходимости проводить ремонт переднего тормозного цилиндра или ремонт заднего тормозного цилиндра. Но, как говорится, — вскрытие покажет.

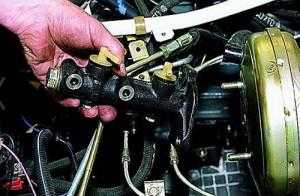

Проверяем главный тормозной цилиндр
Проверка начинается с корпуса. В первую очередь проверяем следы подтекания тормозной жидкости на корпусе цилиндра, затем наличие трещин самого корпуса.
Затем переходим к проверке состояния уплотнительных элементов цилиндра. Уплотнители разбухли, значит приступаем к промывке главного тормозного цилиндра. Промывку нужно осуществлять спиртом. Виной всему является, скорее всего, неподходящая тормозная жидкость. Либо её сильное загрязнение.
Любой ремонт главного тормозного цилиндра подразумевает полную замену резино-технических изделий.
После промывки деталей они должны быть высушены сжатым воздухом. Зеркало самого цилиндра и поршни должны быть чистыми, без визуально видимых механических повреждений и ржавчины.
Герметичность главного тормозного цилиндра проверяется на стенде. Поэтому в гаражных условиях такая проверка исключена. Не допускается увеличенный зазор между поршнями и цилиндром, проверьте его в соответствие с параметрами мануала.
