Фары и системы освещения автомобилей ваз-2112

Регулировка штока корректора фар

Иногда неисправность системы регулировки фар может быть вызвана из-за нарушения зацепления регулировочного рычага со штоком плафона. Поэтому, если не работает, например,  гидрокорректор фар ВАЗ-2112, ремонт путём его замены производить не спешите. Сначала убедитесь в том, что соединение рычага и штока соответствует рабочему положению.

Шток исполнительного цилиндра корректора упирается в рычаг, который, в свою очередь, воздействует на аналогичный шток, жёстко закреплённый на плафоне фары. Рычаг проходит через регулировочный болт, который является для него точкой опоры. Механизм регулировки работает по принципу качелей. Корректор качает плафон, а регулировочный болт позволяет поднимать или опускать опорную точку этих качелей. Если болт вывернут в максимальное положение, то обратный конец рычага в виде шарика может выскользнуть из зацепления со штоком плафона.

Чтобы снова заработал гидрокорректор фар ВАЗ-2115, ремонт устройства необходимо произвести путём возврата рычага в специальную выемку на штоке. Для этого следует сначала регулировочный болт завернуть до упора, а затем нажать на плафон вниз и вставить шарик рычага в нужное положение.

Какие могут быть установлены световые приборы на ВАЗ-2110

Световые приборы, установленные на автомобили ВАЗ, могут быть в двух вариантах исполнения, в зависимости от года выпуска машин:

В комплект светового блока – как от первого, так и второго производителя – входят:

1. Фары для дальнего и ближнего освещения.
2. Габаритные огни.
3. Поворотные световые указатели.

А отличия этих блоков таковы:

• у продукции «Киржач» стекло закрепляется герметиком, а в «бошевском» варианте для крепления используются специальные защелки;
• блок «Киржач» оснащен линзой, которая предусматривается в стекле ближнего света, а в блоках «Бош» линз нет;
• у первого производителя, благодаря наличию линз, световой поток яркий и четко выраженный, а фары от второго дают довольно размытое освещение.

С уверенностью сказать, какой производитель изготавливает лучший блок фар довольно проблематично, но если оценивать их снятие и разборку, то однозначно можно сказать, что проще это сделать на «бошевской» продукции, так как демонтировать блок с защелок намного проще, чем с герметика, на который посажены фары «Киржач».

Тюнинг ВАЗ 2112

Автомобили российской марки ВАЗ 2112 относится к серии хэчбэков, в отличие от своих предшественников имеет обтекаемые формы, вместительный салон.

Однако потенциал для внесение изменений, как в технических характеристиках, внешнего вида, и салона транспортного средства, все таки имеется.

Ассортимент тюнинговой продукции очень разнообразен. Чтобы понимать с чего начинать можно зайти в интернет и ознакомится с тем, что предлагают производители.

Много интересных идей могут предложить на форумах, соц. сетях и по фото тюнинга фар на ВАЗе можно подобрать к своему авто.

Условно тюнинг модели ВАЗ 2112 можно разделить на несколько категорий:

• внешний вид – задние, передние фары, спойлеры, колпаки, диски, аэродинамический бампер, пороги, зеркала, аэрография;
• механическая часть – чип-тюнинг или перепрошивка двигателя, амортизаторы, сигнализация, установка регистратора, навигатора;
• салон – чехлы, коврики, аудиосистема.

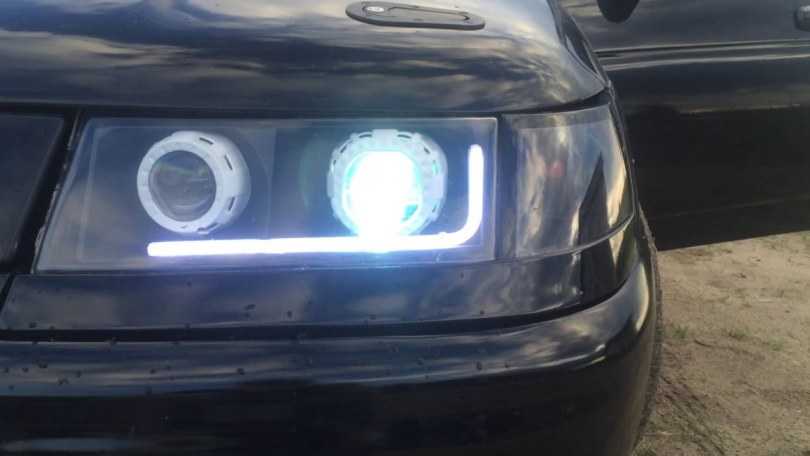

Тюнинг пластиковой трубкой

Чтобы выполнить работу необходим набор инструментов, так же материалы для изготовления: банка подходящая по диаметру фары, светодиодные ленты, резисторы, прозрачные палочки из плексигласа.

Приготовив все для работы, поэтапно выполняем:

• Разогреть трубку монтажным феном, обогнуть ее вокруг банки при помощи плоскогубцев, это диаметр фары.
• Дать остыть и отпилить лишнее.
• Собрать светодиоды и резисторы.
• Отшлифовать края трубки, просверлить на концах отверстия.
• Ножовкой сделать надсечки на внутренней стороне трубки.
• В отверстиях закрепить светодиоды, вывести контакты.
• На конструкцию нанести герметик и закрепить вокруг линзы фары.

Как снять фару на ВАЗ 2114, 2115 и 2113

Первым делом необходимо снять аккумуляторную батарею, если производится замена правой фары. После чего отсоединяем штекер с проводами от лампы поворотника, как это показано ниже.

Затем с этой же стороны отворачиваем две гайки при помощи головки на 10 и удлинителя. Подробно эти гайки показаны ниже на фото.

Теперь отсоединяем штекер питания от лампы дальнего и ближнего света, предварительно открутив защитный пластиковый колпак (в зависимости от производителя блок-фары: Bosch, Киржач или Автосвет).

Теперь с этой стороны откручиваем еще две гайки.

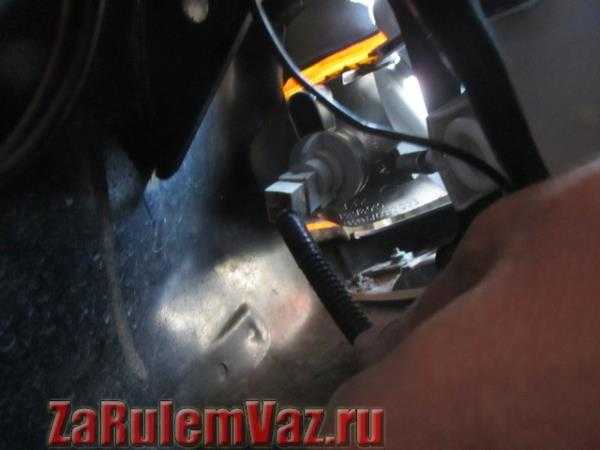

Отсоединяем гидрокорректор отражателя фары. Затем необходимо отвернуть еще один винт при помощи крестообразной отвертки. Добраться до него можно, предварительно сняв решетку радиатора.

Далее, сняв реснички, можно вынимать блок-фару и приступать к ее замене, если это необходимо.

Установка новой фары на ВАЗ 2113, 2114 или 2115 производится в обратной последовательности.

Цена новой фары на автомобиль варьируется в зависимости от производителя от 1200 до 2000 рублей за штуку. Стоимость может отличаться:

1. Автосвет — 1200 руб.
2. Киржач — 1500 руб.
3. Bosch — от 1700 до 2200 руб.

Наиболее качественной оптикой можно назвать последнего производителя Бош, но и цена на него не самая низкая.

Одной из таких неприятностей является разбитая оптика головного света. Сегодня я расскажу как заменить фару ВАЗ 2114 в случае ее неисправности, или как в моем случае — когда повреждено стекло фары.

1. Для удобства рекомендую снять пластиковую накладку над радиатором.

3. Теперь со стороны радиатора открутите болт, с его помощью соединены — фара и серединная рамка над бампером, плавно переходящая в нижние ресницы по бокам.

4. Отсоедините штекеры на поворот, фару и гидрокорректор. Снимется гидрокорректор относительно просто — зажмите изогнутую клипсу, затем проверните штекер корректора вниз, после этого достаньте из гнезда.

5. Возьмите головку на «10» и с ее помощью открутите четыре болта расположенные в задней части фары.

6. Аккуратно, чтобы не повредить лакокрасочное покрытие, извлеките фару из посадочного гнезда, после снимите крепежи серединной рамки с общего крепления.

7. Снимите саму серединную рамку и достаньте фары с нижними ресничками.

Источники

• http://vaz-russia.ru/remont-vaz-2113/zamena-peredney-faryi-na-vaz-2113-vaz-2114-vaz-2115.html
• http://zarulemvaz.ru/zamena-blok-fary-na-vaz-2113-2114-i-2115/
• http://vaz-remont.ru/kak-zamenit-faru-vaz-2114-poshagovaya-instrukciya/

Порядок выполнения работы

Отсоединяем «минусовой» провод от аккумулятора.

Отсоединяем два электрических разъема блок-фары.

Если есть подкрылок, откручиваем его по стороне бампера, обычно 2-3 крайних самореза.

Ключом «на 10» отворачиваем два болта верхнего крепления блок-фары.

Откручиваем 2 болта на крепящих декоративную радиаторную решетку.

Приподняв ее и пронунув пальцы в щель между решеткой и бампером, расцепляем по 2 защелки с каждой стороны

Отворачиваем болт нижнего крепления блок-фары.

Откручиваем или ослабляем 2 болта верхнего крепления бампера и слегка оттягиваем бампер на себя.

Акуратно пальцами или отверткой оттягиваем край декоративной накладки — «реснички» от блок фары. В образовавшемся зазоре видим платиковый язычёк-защёлку, с помощью которой край реснички крепится к краю крыла.

АККУРАТНО выводим язычёк из зацепления с крылом, не прилагая лишних усилий, просто пальцами это легко делается!

Сдвигаем накладку к центру автомобиля и вынимаем ее.

ОЧЕНЬ советую перед снятием реснички смазать её по всей дуге крепления к бамперу силиконовой смазкой.

Головкой на «10» отворачиваем гайку крепления блок-фары к кронштейну.

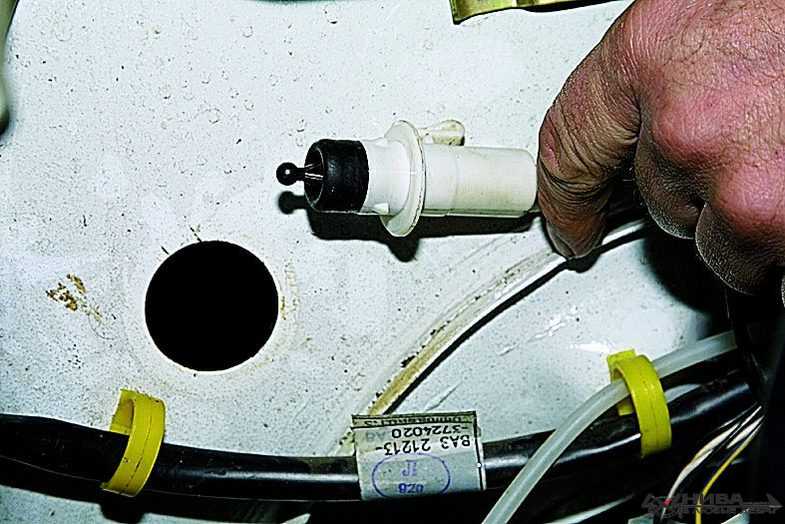

Поддеваем отверткой фиксатор цилиндра гидрокорректора, поворачиваем его и извлекаем из корпуса фары.

Сборку проводим в обратной последовательности не прилагая грубой физической силы. Устанавливая ресничку на место, заталкиваем ее нижнюю кромку отверткой.

При очень неторопливой работе на всю процедуру демонтажа и монтажа передней блок-фары ВАЗ 2110 потребуется 20 минут.

Разборка фары и снятие стекла

Когда фара, снятая с автомобиля, можно приступить к процессу разборки. Стоит понимать, что за весь период производства автомобиля, внешний вид и корпус фары менялся, поэтому разборка будет разная, но всё же процессы между собой схожи.

На ВАЗ-2110 устанавливались фары производства Киржач и Бош.

Рассмотрим, процесс демонтажа по отдельности.

Киржач

В разборке фары Киржач, нет ничего сложного. Само стекло приклеено на герметик. Поэтому, чтобы снять его потребуется канцелярский нож. Рассмотрим, поэтапно саму операцию:

Берём канцелярский нож и предельно аккуратно разрезаем старый герметик.

При помощи канцелярского ножа разрезаем герметик, чтобы отсоединить стекло фары.

Теперь можно демонтировать стекло. При установке нового стекла необходимо сменить уплотнитель и для склейки применить герметик.

Старое и новое стекло фары с герметиком.

• Вынимаем лампочки фары прокрутив их против часовой стрелки.
• Чтобы снять светорассеиватель, стоит открутить несколько винтов внутри фары и части выпадут сами.
• Сборка проводится в обратном порядке.

Бош

Разборка фары Bosch немного отличается от Киржача, а именно наличием защёлок стекла фары к корпусу.

Все остальные операции проводятся так само. Как и в случае с фарой Киржач, необходимо применять герметик при сборке, не смотря на наличие защёлок.

При помощи отвёртки рассоединяем стекло от корпуса.

Замена гидрокорректора фар ВАЗ 2110, 2111, 2112

Самостоятельно произвести замену вышедшего из строя корректора не составляет никакого труда. Последовательность выполнения замены следующая:

1. выкручиваем винты крепления хомутов трубопроводов к крепёжным скобам;
2. с главного цилиндра снимаем ручку;
3. выкручиваем гайку крепления главного цилиндра к приборной панели;
4. от блок-фары отсоединяем исполнительные цилиндры;
5. проталкиваем вместе с уплотнителями исполнительные цилиндры внутрь салона;
6. устанавливаем новый агрегат в обратной последовательности.

Многие автолюбителя вместо штатного гидрокорректора, предусмотренного производителем, устанавливают более практичный и эффективный электрокорректор фар. Его отличие от гидравлического устройства в том, что в качестве привода задействованы электромоторы. Для автомобилей ВАЗ предусмотрен штатный электрический корректор серии «СиличЪ-Зенит». Он легко монтируется в те же места, что обычный гидрокорректор. Порядок установки электрического корректора следующий:

• отключаем от АК минусовую клемму;
• поворачиваем главный цилиндр против часов стрелки и сниманием его;
• заменяем уплотнительное кольцо;
• монтируем электрокорректор на место главного цилиндра;
• демонтируем рычаг главного цилиндра в салоне;
• плюсовую клемму корректора соединяем с гнездом колодки №20;
• минусовую клемму крепим на одной из шпилек кузова под приборной панелью;
• прокладываем проводку корректора вместо трубопроводов или вдоль жгута электропитания;
• подключаем электропроводку корректора к исполнительным устройствам;
• подключаем минусовую клемму к АБ;
• проверяем работоспособность корректора.

Как заменить переднюю фару на ВАЗ 2113-ВАЗ 2115?

Примечание! Не забудьте отсоединить клемму минус от аккумуляторной батареи, вить вы собираетесь с электрооборудованием работать и если на него попадёт вода, то оборудование просто может выйти из строя (Короткое замыкание произойдёт), поэтому лучше скиньте клемму и со спокойной душой продолжайте работу, если вы не умеете или не знаете как её скидывать, тогда ознакомьтесь с пунктом 1 в статье под названием: «Замена аккумулятора на ВАЗ»! (Если вы собираетесь менять правую фару, по ходу движения автомобиля смотрите, тогда вам нужно будет снять аккумулятор полностью с автомобиля, а иначе он вам просто подлезть не даст к гайкам крепления фары)

Снятие: 1) В начале операции избавьтесь от облицовки радиатора, чтобы она замене не мешала, для этого при помощи отвёртки отверните два верхних и два нижних винта крепления облицовки (Винты стрелками на фото ниже указаны), после того как эти винты будут вывернуты, снимите облицовку и уберите её в сторонку, как на маленьком рисунке показано.

2) Теперь переходите к снятию указателя поворота, сперва с его обратной стороны (Из подкапотного пространства) отсоедините колодку проводов от него (см. фото 1) и после этого рукой отсоедините пружинку которая и удерживает указатель поворота (На фото 2, отсоединение показано), ну и в завершение потяните за указатель поворота но не забудьте отжать заранее пластмассовые фиксаторы (Тоже с подкапотного пространства их отжимать нужно), за счёт которых указатель крепится к фаре.

Примечание! Хотя блок-фару можно и полностью с поворотом снять, поэтому если у вас не получается его вынуть, то применять грубую силу мы вам не рекомендуем, а то ещё защёлки сломаете и он болтаться после этого будет, но всё же попробуйте вынуть его, если он будет снят, саму фару уже легче будет снять с автомобиля!

3) Следом вам будет нужно отвернуть две гайки которые передней бампер сбоку крепят, это нужно сделать для того чтобы к винту крепления облицовки фары подлезть, более подробно о том как отвернуть этот винт читайте в статье: «Замена переднего крыла на автомобиле», пункт 8 и пункт 9 изучите.

4) Затем переходите к снятию уже основной фары, для этого в начале с обратной стороны отсоедините от неё колодку проводов как это на первом рисунке показано, затем извлечь нужно будет гидро корректор фары, это очень просто, корректор держится всего лишь на одной защёлки, данную защелку разыщите (Она на самом корректоре присутствует) и нажмите на неё, а когда нажмёте поверните корректор фары против часовой стрелки и после чего извлеките его (см. фото 2), следом три гайки которые крепят саму фару нужно будет открутить при помощи накидной головки с удлинителем или при помощи накидной головки с воротком (Гайки крепления фары находятся в подкапотном пространстве, на фото 3 их месторасположение указано), после всех проделанных операций, отложите все инструменты в сторонку и возьмите отвёртку, выверните ей винт который фару крепит к кронштейну (см. фото 4) и снимите после этого её.

Установка: Новая фара на своё место, ставится в обратном порядке снятию.

Дополнительный видео-ролик: Чуть ниже мы разместили интересный ролик, в котором замена фары не очень то и подробно описывается, но зато прочтя сперва нашу статью и просмотрев после чего ролик, вы всё очень быстро поймёте.

Даже при не столь значительных лобовых столкновениях в первую очередь повреждаются фары автомобиля. Достаточно даже небольшого удара, чтобы обломились несколько креплений. Конечно, некоторые владельцы клеят или паяют «уши» крепления, но как показывает практика на долго такого ремонта не хватает.

Для того, чтобы заменить блок-фару на ВАЗ 2113, 2114 и 2115 необходимо иметь под рукой следующий инструмент:

• головка на 10 мм
• отвертка крестообразная
• трещотка или вороток
• удлинитель

Конструкция гидрокорректоров фар

Как правило, в конструкцию гидрокорректора включены следующие компоненты:

• главный цилиндр, закреплённый на приборной панели;
• исполнительные цилиндры, смонтированные на блок-фарах;
• соединительные трубопроводы, которые фиксируются с помощью хомутов;
• рабочая жидкость повышенной морозостойкости.

Производителем предусмотрено в нормальном состоянии корректора максимальное рабочее давление. Чтобы направить световой поток фары вниз производится понижение давления в системе, в результате чего шток исполнительного цилиндра втягивается и оптика поворачивается вниз. Таким образом, большую часть времени устройство находится под повышенным давлением.

Довольно часто при возникновении температурных перепадов, особенно зимой, происходит нарушение структуры уплотнителей из-за низкого качества резины, что приводит к утечке рабочей жидкости. В свою очередь, это приводит к заклиниванию поршней цилиндров в одном из положений.

Конструктивно все гидрокорректоры, которые устанавливаются на автомобилях ВАЗ, выполнены по аналогичной схеме, за исключением некоторых отличий в размерах, компоновке крепления цилиндров и трубопроводов. Сегодня на рынок поставляются следующие модификации гидрокорректоров:

• «2105-3718010» — для ВАЗ 2105—2107;
• «2108-3718010» — для ВАЗ 2108—21099;
• «2110-3718010» и «2110-3718010-10» — для ВАЗ 2110—2112;
• «2114-3718010» — для ВАЗ 2113—2115;
• «21213-3718010» — для 21213 «Нива».

Как отремонтировать гидрокорректор на ВАЗ 2110 — 2115

Ремонт гидрокорректора фар ВАЗ-2110 заводом-изготовителем не предусмотрен. Поэтому, при выходе его из строя производится замена всего устройства в комплекте с трубопроводами и цилиндрами.

Если угол наклона оптики во время изменения загруженности автомобиля не регулируется и с помощью регулировочных винтов на блок-фарах не удаётся добиться оптимального светового потока, следует проверить работоспособность корректора следующим образом:

• В первую очередь необходимо осмотреть устройство на предмет целостности трубопроводов и отсутствия утечки жидкости.
• Если после данных мероприятий неисправность не обнаружена, переходим к проверке работоспособности исполнительных цилиндров. Для этого снимаем их с блок-фары и замеряем ход штоков. Нормальная работа цилиндров обеспечивается при ходе штоков в пределах 6,5—7,5 мм.
• Так как, ремонт корректора фар ВАЗ- 2110 конструктивно не предусмотрен, неработающее устройство заменяем новым устройством в комплекте.
