Регулировка замка передней двери

Устройство замков ВАЗ-2109 и недостатки

Личинка замка — это цилиндр, который снабжён секретным механизмом. Во всех замках с плоским ключом личинка делается сменной. К примеру, на автомобилях ВАЗ-2109 она заменяется так.

Вращающаяся часть, которую соединяют с тягой, называется «привод». В этом приводе, как видим, предусмотрено отверстие для демонтажа личинки. Произведя надавливание тонкой осью или шилом, личинку вытягивают наружу.

Недостаток остаётся один — вряд ли можно выполнить указанные здесь шаги, не сняв перед этим замок полностью.

Нужно отметить, что даже когда механизм снят, вытянуть из него личинку будет непросто.

Поэтому перед проведением демонтажа, в цилиндр обязательно вставляют ключ, и поворачивают его влево или вправо на 90 градусов. Цель этого действия — получить возможность демонтажа личинки. Указанное действие выполняют без усилий, а ключ затем просто тянут «на себя».

Основные виды поломок замков ВАЗ 2109

Причинами, когда требуется ремонт или замена замка на автомобиле ВАЗ 2109 могут быт:

Преломление провода. Это наиболее банальная причина поломки. При диагностировании именно этой неисправности, чтобы выполнить ремонт замка, нужно найти место порыва и восстановить проводку.
Но чаще всего причиной того, что на ВАЗ 2109 замок двери заклинило, происходит из-за того, что «сваливается» фиксатор, который присоединяет к тяге дверного замка тягу центрального замка.
Может выйти из строя сам исполнительный механизм. В этом случае нужна просто его замена.

После сборки двери, проведения тестирования качества произведенного ремонта замок будет полноценно функционировать.

Замена и регулировка замка двери на ВАЗ 2109

Конструкция замков передних дверей всех автомобилей и задних дверей автомобилей ВАЗ 2109/21099 принципиально одинакова, основное отличие замков в том, что в наружных ручках передних дверей установлены цилиндры выключателей замков (личинки). Замки дверей ВАЗ 2109/21099 не разборные и ремонту не подлежат. В случае поломки требуется их замена.

Итак, для этой работы понадобится: вороток или трещотка с головкой «на 8», удлинитель, отвертка плоская, новые замки.

Каталожные номера замков дверей ВАЗ 2109:

замок наружный для дверей ВАЗ 2108-15: правый — 21080610501400, левый — 21080610501500;
замок внутренний для передней двери ВАЗ 2109: правый — 21080610501210, левый — 21080610501310;
замок внутренний для задней двери ВАЗ 2109: правый — 21090620501210, левый — 21090620501310.

Цена на наружный замок двери ВАЗ 2109 составила 235 р., внутренний для передней двери — 200 р., внутренний для задней двери — 240 р.(Цены указаны на весну 2017 г. по Москве и области).

Необходимо будет полностью снять обшивку передней двери. Вынимаем защитную плёнку двери, отжав уплотнитель от трёх пружин зажима.
Отсоединяем две тяги. Одну от внутреннего замка и другую от ручки выключения замка.
Откручиваем со стороны торца двери два винта крепления замка двери и вынимаем его.

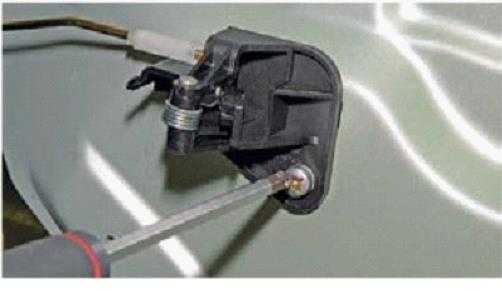

Откручиваем два винта крепления внутренней ручки замка и выводим ручку из паза двери.
Вынимаем замок двери и меняем его на новый, отсоединив тяги.

Регулировка замков сводится к изменению высоты тяг запирания. Они находятся внутри двери, за её обшивкой и крепятся с помощью шаровых наконечников в пластиковом пазу.

Как отрегулировать замок двери ВАЗ 2109:

следует вытащить пластиковый паз и открутить/закрутить его в соответствии с регулировкой. Таким образом, достигается верная настройка замка запирания.
для регулировки закрывания двери «не на ключ», необходимо менять положение фиксатора на кузове. Кстати, изменение положения этого фиксатора может способствовать снижению шума и усилий при закрывании двери.

Замена личинки дверного замка

Снимается обшивка двери. Для этого с помощью отвёртки снимается ручка стеклоподъёмника, внутренняя дверная ручка, накладка на ручку, отрывающую дверь. Снимается нижняя полка двери. Для этого откручиваются все удерживающие винты. Откручивается верхняя кнопка блокировки двери. Обшивка закреплена пистонами. Их нужно аккуратно отогнуть. Если сломать несколько пистонов, но обшивка будет стучать во время езды.
От замка наружной и внутренней ручек отцепляются тяги.
С помощью маленького ключа откручивается гайка, крепящая наружную ручку к двери.
Наружная верхняя ручка снимается вместе с тягами.
При помощи отвёртки или шила вытаскивается штифт, который стопорит поводок замка. Можно аккуратно выбить его маленьким молотком.
Поводок замка снимается с ручки.
Пружина личинки замка снимается с помощью отвёртки.
В старую личинку вставляется и поворачивается ключ, а затем вынимается вместе с ней. Если ключа нет или внутри личинке застрял инородный предмет, то можно поддеть её отвёрткой.
Отверстие, в которое вставляется личинка, смазывается литолом.
Новая личинка вместе с ключом вставляется на место старой.

Все детали и механизмы устанавливаются в обратном порядке.

Замена замка багажника ВАЗ

Чтобы добраться до замка багажника, надо снять панельку, она держится на пластиковых клепках (их еще называют ежики). Эти клепки можно вытащить отверткой поддевая под шляпку, бывает что они ломаются, лучше сразу купить новые клепки и не переживать из-за поломанного ежика. Ниже фото на нем показаны две клепки, но снимать надо все, тогда панелька снимется. Вставляются клепки нажатием пальца.

Фото. Стрелками показаны клепки которые надо снять

Остается открутить старый замок багажника, на фото ниже показаны гайки, которые надо открутить, поставить новый замок, закрутить гайки обратно, замок поменяли.

Фото. Стрелками показаны гайки, которые надо открутить для снятия замка багажника

Обычно если не меняете нижнюю часть замка багажника «фиксатор», то настраивать его не надо. Если меняете фиксатор замка двери то его надо настроить для того чтобы багажник легко закрывался. Настраивается фиксатор так, ослабьте болты что показаны на фото ниже, закройте багажник, фиксатор сам подстроиться под замок, откройте багажник, затягивайте фиксатор. Бывает, после этой процедуры фиксатор становиться криво, выроните его, попробуйте закрыть багажник, закрылся хорошо, отлично. Если плохо то небольшими перемещениями найдите место для фиксатора, чтобы багажник закрывался хорошо.

Фото. Стрелками показаны болты регулировки замка багажника

Замена личинки в «Калине»

Прежде всего, замена элементов замка подразумевает то, что обшивка двери будет полностью отсутствовать. Поэтому сначала разберемся, как в автомобилях «Лада Калина» демонтировать обшивку. Вторая глава посвящена тому, как снять личинку и установить на её место новую. Последнее из действий, собственно, окажется наиболее простым.

Снимаем обшивку двери самостоятельно

Обшивка крепится не только на шурупах, но и на пластиковых пистонах. Число шурупов, удерживающих рассматриваемую деталь, равно четырём:

Цифрами здесь отмечены все элементы крепления. Но чтобы добраться до них, необходимо снять заглушку шурупа «3», а также внутреннюю ручку двери. Рукоять «собачки» тоже необходимо выкрутить.

Если указанные действия завершились успешно, обшивку начинают демонтировать, отодвигая её от металла

Демонтаж проводится, начиная с любого из углов, но при этом нужно соблюдать осторожность: пистоны, удерживающие пластик, являются хрупкими.

Если в комплектации есть стеклоподъёмники, необходимо будет отключить разъём, соединённый с блоком кнопок. А ещё, другой похожий разъём присутствует в большинстве комплектаций — там, где есть центральный замок. Оба разъёма необходимо разъединить.

Все этапы, описанные здесь, в любом случае затрагивают электронику.

Поэтому на стадии перед демонтажём обшивки нужно открыть капот, взять ключ «на 10» и открутить крепление минусовой клеммы. Речь идёт о клемме АКБ, подключить которую можно будет в последнюю очередь (когда завёрнут последний шуруп). Кто нарушит это правило, будет искать сгоревшие предохранители. Делайте вывод.

Как подобраться к механизму двери

Согласно рекомендации журнала «За рулём», в отсутствие обшивки доступ к замку есть всегда. Проще говоря, не нужно будет снимать внутреннюю накладку, изготовленную из металла. Стальной лист просто отгибают в сторону.

Вращающаяся деталь с выступом называется «привод», и она как раз понадобится дальше.

Заменить личинку будет несложно:

Ключ в цилиндре, закреплённом на данный момент в двери, поворачивают на 90 градусов;
Стальной линейкой, ножом или тонкой отвёрткой нужно надавить на язычок-фиксатор, расположенный напротив прорези в корпусе личинки. Нужно подвести отвёртку между вращающейся и неподвижной частью механизма. Знайте, что в водительской двери прорезь сделана снизу (смотрит «в пол»), в пассажирских дверях — сверху!
Потянув ключ на себя, личинку вытаскивают наружу;
Новую личинку устанавливают так: с вставленным ключом её вталкивают в замок до упора. Язычок-фиксатор при этом нужно будет утопить внутрь.

Следующее фото иллюстрирует «второй шаг».

Сама прорезь, когда механизм собран, находится между приводом и корпусом замка (по крайней мере, так предусмотрено). В пространство между этими деталями нужно умудриться протиснуть отвёртку. Иногда указанное действие не ведёт к положительному результату, и тогда, замок приходится снимать в сборе.
