Проверка и замена форсунок ваз 2170 приора

Как проверить на наличие неисправностей

Автовладелец может самостоятельно проверить работоспособность форсунок на своей машине. Процедура довольно простая и не требует специальной подготовки или дорогостоящего оборудования. В гаражных условиях диагностика может выполняться при наличии набора рожковых ключей, отвёрток и тестера с режимом замера сопротивления.

Причины, указывающие на неполадки

Диагностику необходимо выполнять не по истечении какого-либо срока эксплуатации или пробега, а при наличии внешних проявлений поломок форсунок. В тех случаях, если остальные системы автомобиля работают в штатном порядке, о неполадках в электромагнитных клапанах впрыска свидетельствует следующие показатели:

• на холостом ходу наблюдается неустойчивость оборотов мотора;

• пуск двигателя затрудняется — мотор может заглохнуть;

• при разгоне невозможно добиться прежней динамики;

• заметно увеличилось количество потребляемого горючего.

Порядок диагностики

1. Открыть капот.

2. Отщёлкнуть фиксаторы из пластика, которые крепят провод питания клапана. Разъём вынуть.

3. Тестер перевести в режим замера сопротивления и по очереди сделать замеры обмоток каждой из форсунок. То есть необходимо один контакт тестера прикладывать к каждому из пяти выводов, а второй приложить к пятому проводу на питание.

4. Оптимальные показатели сопротивления во всех случаях должны быть в диапазоне 11–15 Ом. Если хотя бы один вывод показал отклонения, необходимо будет менять форсунку.

Процесс очищения

Сама чистка форсунок должна осуществляться на чистой поверхности — для этого можно застелить рабочую поверхность куском ткани.

Приготовьте шланг и баллончик для . Для промывания закрепите пластиковый хомут шланга у входа форсунки (следите, чтобы длина была не менее 20 см). Форсунку нужно будет включить, а конец самого шланга нужно опустить в жидкость, которой промывают карбюратор. Чистка может быть проведена любой из предложенных — RunWay, Liqui Moly или Hi-Gear.

А вот так разрекламированные на рынке очищающие присадки в топливо добавлять не надо: очень часто случается так, что они наносят вред мотору. Сама же откисшая грязь после такой прочистки может создать закупорку, которая будет препятствовать нормальному доступу топливно-воздушной смеси. В противном случае доступ топлива может быть перекрыт.

Чистка закончена. Теперь проделайте монтаж в обратном порядке.

Проверка форсунок «Лады Приоры»

Как уже говорилось выше, сбоить может как ЭБУ топливной системы, так и сама форсунка. Для проведения полной диагностики ЭБУ требуется специальное программное обеспечение, которого у рядового автомобилиста просто нет. Поэтому единственным вариантом является диагностика машины в сервисном центре. Программа, подключённая к специальному оборудованию, быстро обнаружит ошибки ЭБУ и исправит их.

Полная проверка форсунок «Приоры» возможна только на специальном стенде

А если проблемы возникли в механической части форсунки, то программа диагностики будет бесполезна. Максимум, что она сможет сделать — это указать, какой именно цилиндр работает неправильно. После этого автовладельцу остаётся лишь заменить вышедшую из строя форсунку на указанном цилиндре, поскольку ремонту эти устройства не подлежат.

Работа форсунки в идеале

Совершенного сгорания топлива можно добиться только при условии полноценной работы форсунки. В переводе с английского она так и именуется двигательный насос.

Чтобы понять, как правильно производить чистку, нужно знать принципы работы самого механизма. В основе этой детали лежит один или два канала. В первый попадет распыляемая жидкость, во второй — она же, пар или газ, который будет распылять первую жидкость. Факел будет гореть непрерывно и ровно в том случае, если форсунка будет качественной и чистой. В бензиновых двигателях наподобие Лада Приора обычно используется электромагнитная форсунка. Она представляет собой простое устройство, которое работает при помощи электронного блока управления — в нужный момент он обязан обеспечить подачу напряжения на обмотку возбуждения клапана. Таким образом, создастся электромагнитное поле: оно втянет клапан с иглой и освободит сопло. Топливо вспрыснет, исчезнет напряжение и игла вернется на седло.

Процедура чистки

Чистка форсунок может предоставить автовладельцу следующие преимущества:

• восстановление изначальной работоспособности устройства;

• сокращение потребления топлива;

• оптимизация работы мотора.

То есть в случае наличия загрязнений (использование некачественного топлива), допускается возможность для промывки и чистки клапанов с целью возвращения им работоспособности.

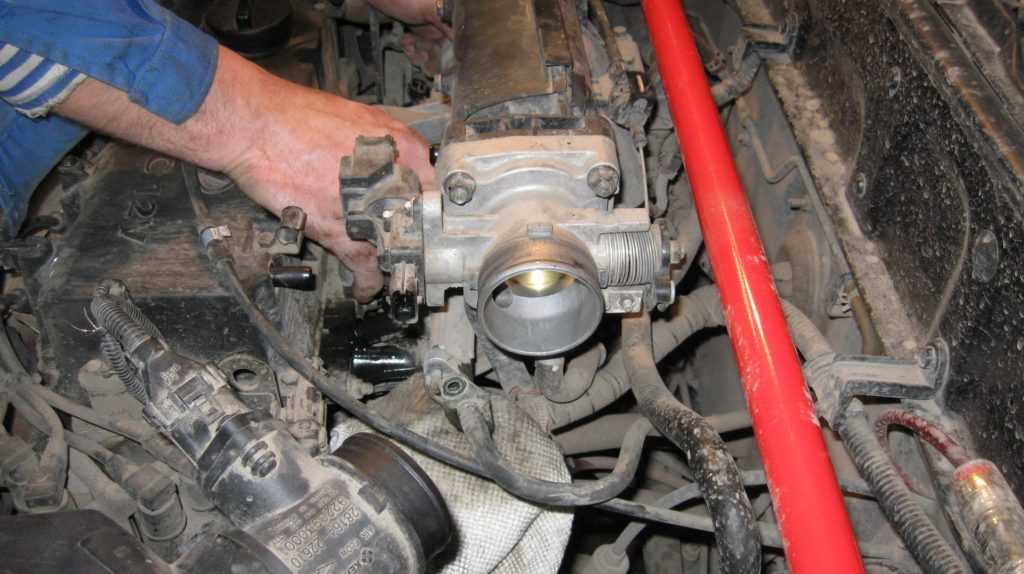

Открыть капот и убедиться в работоспособности всех систем автомобиля

Несколько способов промывки

Опытные водителю знают, что чистить форсунки на «Ладе Приора» можно несколькими способами. При этом каждый из них имеет как свои плюсы, так и минусы.

Первый вариант заключается в использовании моющей присадки — жидкость добавляется в бензин, после попадания в бензобак поступает в форсунки. Обычно одного флакончика присадки (0.5 л) хватает на целый бак топлива. В этом случае промываются абсолютно все части топливной системы. Однако недостатком такого способа считается отсутствие слива грязи — она так и останется в системе.

Второй вариант подразумевает применение сольвентом. Он считается наиболее эффективным, так как промывка осуществляется на работающем двигателе. Однако необходимо сразу же после применения сольвента заменить свечи зажигания, так как они могут перестать функционировать.

Самым современным способом можно считать ультразвуковую промывку форсунок. Однако оборудование такого типа не всегда может себе позволить купить обычный автовладелец.

Автовладелец «Лады Приора» может провести чистку и замену неисправных форсунок своими силами — главное, внимательно следить за ходом выполнения работ. Электромагнитный клапан на «Приоре» считается довольно надёжным элементом топливной системы, поэтому выполнять любые виды работ с ним придётся нечасто.

Главная →

Обслуживание и Ремонт →

Форсунки, устанавливаемые на «Приору»

Автомобиль «Лада Приора» комплектуется импортными форсунками, произведёнными немецкой фирмой BOSCH. Эти устройства отличаются высокой надёжностью. Их ресурс может достигать 160 тыс. км пробега. Однако специалисты автосервисов настоятельно рекомендуют менять форсунки через каждые 120 тыс. км пробега.

Практически все «Приоры» комплектуются немецкими форсунками от фирмы BOSCH

Форсунки для 8- и 16-клапанных двигателей

Следует знать, что форсунки 8-клапанного двигателя «Приоры» внешне ничем не отличаются от форсунок 16-клапанного двигателя. Это всё те же устройства от фирмы BOSCH, состоящие из корпуса, катушки, диффузора и топливной сетки. Подбирая форсунки на «Приору», нужно думать не о количестве клапанов в двигателе, а о его объёме. Потому что маркировка форсунок для двигателей на 1,5 литра отличается от маркировки форсунок для моторов на 1,6 литра. В первом случае форсунка BOSCH должна иметь маркировку 0–280–158–110, во втором — 0–280–158–502. Уточнить маркировку можно в инструкции по эксплуатации автомобиля, в конце которой имеется сводная таблица с цифровыми обозначениями всех форсунок BOSCH в зависимости от объёма двигателя.

Таблица применяемости форсунок автомобилей ВАЗ

5.18.11. Проверка и замена форсунок

Признаками неисправности форсунок могут быть:
– затрудненный пуск двигателя;
– неустойчивая работа двигателя;
– двигатель глохнет на холостом ходу;
– пониженная частота вращения коленчатого вала на холостом ходу;
– двигатель не развивает полной мощности, недостаточная приемистость двигателя;
– провалы в работе двигателя при движении автомобиля;
– повышенный расход топлива;
– повышенное содержание СН в отработавших газах.
Вам потребуются: шестигранный ключ «на 5», отвертка с плоским лезвием, ключ «на 17» (два), автотестер.

3. По очереди соединяйте четыре управляющих контакта с общим контактом и в каждом случае измеряйте сопротивление. Оно должно быть 11–15 Ом. Если при одном или нескольких измерениях величина сопротивления отличается от указанной, возможно, неисправны тестируемые форсунки или жгут их проводов.

4. Для более точной проверки и замены форсунок снимите топливную рампу с автомобиля (см. «Снятие и установка топливной рампы»).

11. …и аналогично снимите кольцо со стороны распылителя.
12. Если устанавливаете прежние форсунки, аккуратно промойте их распылители растворителем или очистителем карбюратора.

15. Установив топливную рампу, подключив топливопровод и подсоединив колодку жгута проводов, закрепите клемму «минус» на аккумуляторной батарее, поверните 3–4 раза ключ замка зажигания в положение «I» (зажигание) с интервалами 2–3 с между включениями и проверьте герметичность соединения трубопровода и уплотнений форсунок.
16. Установите все снятые детали в порядке, обратном снятию.

Какие форсунки устанавливают на автомобили «Приора»

Форсунки — это незаменимый элемент в работе любого силового агрегата с непрерывным впрыском. Конструктивно они представляют собой электромагнитные клапаны, которые, открываясь, обеспечивают подачу (впрыск) горючего в нужном объёме в цилиндры мотора. При этом основное назначение детали — экономия топлива, поэтому клапан открывается через равные промежутки времени — в зависимости от режима езды.

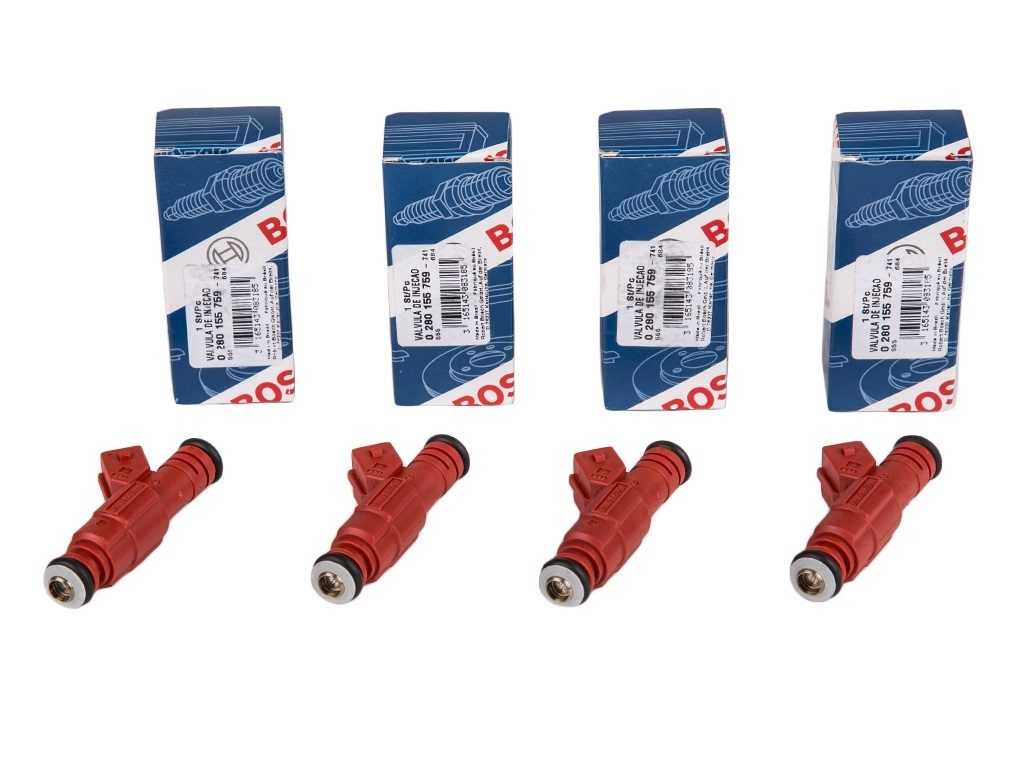

Имеют красный корпус

На «Приорах», оснащённых инжекторным типом двигателя, устанавливают импортные форсунки. Изделия производства компаний Bosch и Siemens характеризуются высокой степенью надёжности и износостойкостью. Ресурс их определяется пробегом в 100–150 тысяч километров, после чего их рекомендуется менять.

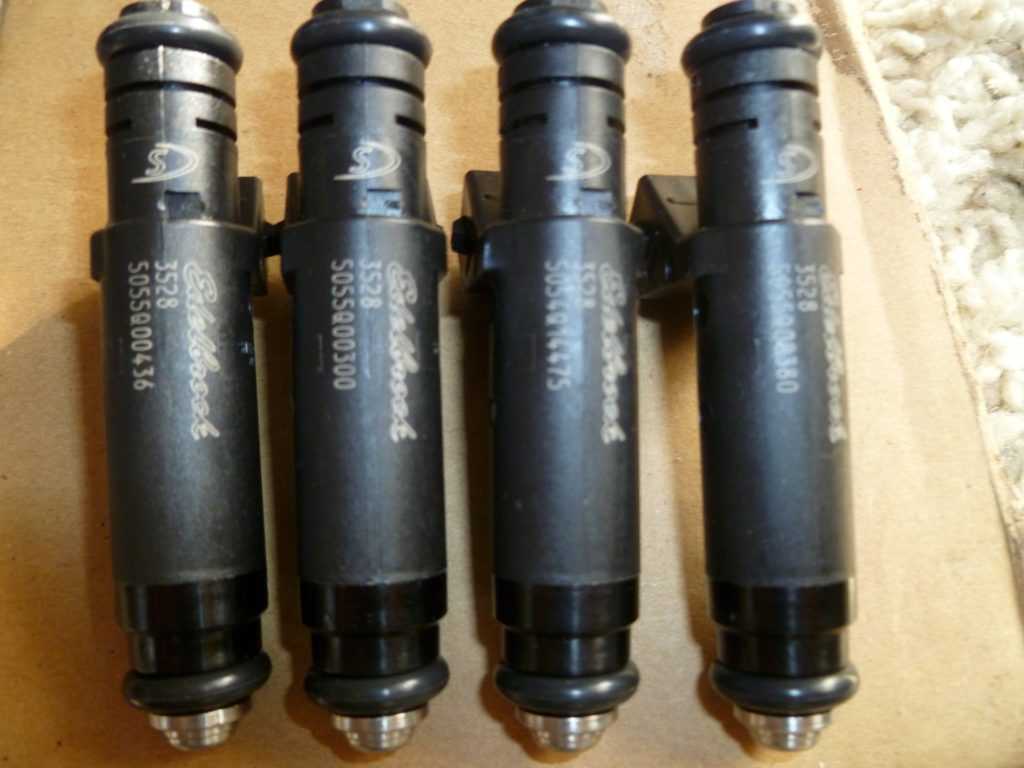

Обычно выпускаются в чёрном цвете

Отличия форсунок для 8-ми и 16-клапанных двигателях

На различные модификации «Приоры» устанавливают детали одной и той же модели. Различий для 8-ми и 16-клапанных силовых агрегатов нет. Единственное, стоит быть внимательным, подбирая форсунки к моторам разного объёма: так, для двигателя 1.5 запчасти будут отличаться по маркировке, цвету и толщине от 1.6.

Рекомендуется выбирать материалы того же производителя, которыми оснащался автомобиль уже на заводе.

Замена форсунок на 16-клапанном двигателе «Лада Приора»

Как уже указывалось выше, симптоматикой неисправности форсунок служат нестабильная работа мотора, проблемы при запуске и увеличение расхода бензина. Чтобы поменять форсунку на новый элемент, придётся потратить немало времени, так как процедура замены довольно сложная.

В качестве рабочего инструмента рекомендуется сразу подготовить:

• набор головок;

• комплект рожковых ключей;

• отвёртку с крестообразным лезвием.

После того как автомобиль постоял какое-то время и остыл, можно приступать к работе:

1. Пластиковый фиксатор жгута нужно отжать пальцем в сторону, чтобы вытащить связку проводов из форсунки.

2. После чего потребуется стравить давление в топливной системе автомобиля. Средние показатель давления составляет примерно 380 кПа, то есть если проводить работы без стравливания, можно получить травмы из-за резких выбросов топлива. Для этого нужно будет открыть заднюю дверцу авто и снять сиденье с заднего ряда.

3. Под сиденьем располагается коврик, а под ним — люк в бензобак.

4. Крестовой отвёрткой открутить два винта, которыми крышка люка крепится к панели, и снять крышку.

5. С топливного насоса, который находится в бензобаке, нужно отсоединить провод питания — разъём вытаскивается без труда.

6. После этого нужно завести машину и дождаться, пока двигатель не заглохнет из-за недостатка бензина.

7. Далее нужно запустить стартер хотя бы на три секунды, чтобы давление в системе выровнялось.

8. От клеммы «минус» на аккумуляторе отсоединить кабель.

9. После чего возможна процедура снятия форсунок без риска. Для начала отвёрткой откручивается декоративный короб на двигателе.

10. Далее от корпуса авто отворачиваются винты крепления короба воздушного фильтра — он будет препятствовать свободному доступу к мотору, поэтому лучше сразу его снять.

11. От впускного коллектора отсоединяется провод, подключаемый к дроссельной заслонке.

12. Далее потребуется отсоединить все магистрали, которые подключаются непосредственно к разъёмам рамы. Необходимо будет подготовиться к снятию топливной рамы — для этого ключом на 10 откручиваются болты, которыми рама крепится к кузову.

13. Ослабить отвёрткой хомуты на шлангах вентиляции и вакуума — отсоединить шланги от блока цилиндров.

14. Впускной коллектор прикручен к головке блока цилиндров тремя гайками — потребуется открутить их, чтобы снять впускной коллектор.

15. После чего возможным станет отключение жгута форсунки.

16. От моторного отсека отсоединяется штуцер, через который подводится горючее.

17. После этого можно снять топливную трубку с рамы, а после демонтировать топливную раму вместе с форсунками, которые на ней располагаются.

18. Форсунки можно поддеть отвёрткой — фиксирующий элемент легко снимается, чтобы можно было добраться до самого клапана.

Видео: порядок снятия

Таким образом, демонтаж форсунок занимает довольно много времени, так как приходится разобрать практически всю подкапотную часть автомобиля. Установка новых форсунок производится в обратном порядке с обязательной заменой всех резиновых уплотнителей.
