Монтажный блок реле и предохранителей

Реле очистителя ветрового стекла

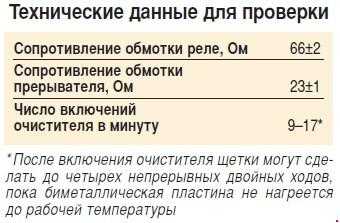

Реле очистителя ветрового стекла (РС-514) предназначено для обеспечения прерывистого режима его работы. Установлено оно под панелью приборов со стороны водителя и прикреплено к кузову двумя винтами.

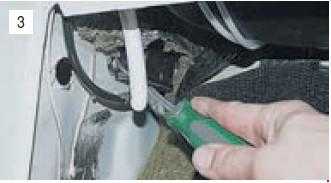

Поддев отверткой, снимаем левую обивку боковины. Для ее последующей установки потребуются две новые кнопки крепления.

Крестообразной отверткой отворачиваем два самореза крепления реле.

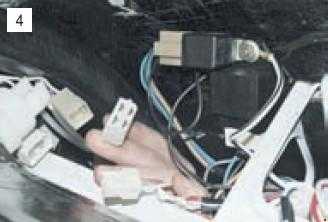

Разъем реле находится в приборной панели, рядом с регулятором гидрокорректора фар . К нему можно подобраться снизу приборной панели

Важно не ошибиться с соединительной колодкой

Колодка реле с четырьмя выводами, (щиток приборов для наглядности снят).

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Пропали тормоза на ваз 2107 педаль проваливается

Чем отличаются мосты ВАЗ

Топливная система ваз 21083 инжектор

Замена подвесного подшипника на ваз 2107

Почему на ваз не крутит стартер

Устройство заднего тормозного цилиндра ваз 2109

Почему не заводится машина ваз 2112 инжектор 16 клапанов

Эпхх ваз 2109 карбюратор схема подключения

Схема предохранителей ВАЗ 2107 старого образца

“Старый” блок предохранителей имеет 17 плавких предохранителя. Каждый из них защищает одну или несколько электрических цепей. Назначение предохранителей:

Блок предохранителей ВАЗ-2107

Блок предохранителей ВАЗ-2107 находится в подкапотном пространстве, справа от двигателя (если смотреть по ходу движения автомобиля). В нём расположены основные предохранители и реле. Чтобы проверить, не сгорел ли какой-то из них, нужно открыть капот и пластиковую крышку блока, на которой должны быть указаны названия предохранителей и их номинальные значения.

R1 — реле включения обогрева заднего стекла. Если обогрев не работает, проверьте данное реле, а также предохранитель F5, замените сгоревшие или неисправные. Если реле и предохранитель рабочие, проверьте контакты подключения проводов к полоскам обогрева на заднем стекле (сбоку ближе к боковым дверям)

R2 — реле включения дальнего света фар. Работает совместно с предохранителями F12 и F13. Если дальним не светит только одна фара, скорее всего дело в лампе, которую пора заменить или в предохранителе F12 или F13 (правая/левая фара соответственно)

R3 — реле включения ближнего света фар. Работает совместно с предохранителями F16 и F17. Если ближний свет не работает в обоих фарах, скорее всего дело в этом реле. Первым делом замените его на рабочее. Если не поможет, могли перегореть обе лампы (такое бывает) или их предохранители.

1 — разъём для реле включения очистителей и омывателей фар. Если на вашем автомобиле данных устройств нет, то и в присутствии реле нет необходимости.

2 — разъём для реле включения звукового сигнала. На рисунке установлена перемычка для того, чтобы звуковой сигнал работал без данного реле.

3 — разъём для реле включения электродвигателя вентилятора системы охлаждения. На рисунке установлена перемычка для того, чтобы вентилятор работал без данного реле. Будьте осторожны с этим разъёмом. Нарушение контакта перемычки при отсутствии реле может вызвать отказ работы вентилятора, а это может привести к перегреву охлаждающей жидкости и соответственно двигателя. При появлении первых признаков перегрева (по датчику температуры и закипанию жидкости) глушите двигатель как можно скорей.

4 — пинцет для замены предохранителей 5 — запасные предохранители 6 — пинцет для замены реле

Старайтесь, чтобы у вас всегда были запасные предохранители разных номиналов, чтобы в случае перегорания в дороге не искать ближайший автомагазин.

Проверка и замена реле Ваз 2107

Как и плавкие предохранители, реле лучше менять при отключенной от аккумулятора “массе”. Проверять исправность реле стоит после проверки соответствующих плавких предохранителей.

Реле легко извлекаются из посадочных мест. Начать проверку работоспособности реле следует осмотра “ножек” (контактов). Если они окислены, необходимо почистить их наждачной бумагой или ножом.

Проверить, работает ли реле, можно двумя способами. Самый простой — заменить его на новое, заведомо рабочее. Если после этого работа электроприбора восстановилась — старое реле было неисправно. Нет — надо продолжать поиск причины.

Также можно подать питание на обмотку реле и при помощи прозвонки или омметра проверить, замыкаются ли (размыкаются ли) необходимые контакты. Нерабочее реле подлежит замене. Ремонт реле конструктивно не предусмотрен.
