Ремонт лада xray

Хорошая платформа

Одно из самых долгожданных новшеств ОАО «АвтоВАЗ» быстро влилось в общий российский автомобильный поток. Высокий хэтчбек Лада Икс Рей, как и ожидалось, стал одним из самых популярных отечественных автомобилей 2016 года. Новая машина практически ничем не отличается от компактных внедорожников

И всё-таки производители с некоторой осторожностью относятся к названию кроссовер.

Колёсная база Lada XRAY равна 2592 мм и имеет довольно солидный клиренс в 195 мм. Передняя и задняя колеи соответствуют 1492 и 1532 мм. Такие показатели вполне удовлетворяют требованиям небольших вездеходов, способных уверенно преодолевать трудности загородных дорог, не вязнуть в грязи и не бояться снежных заносов. Этому также способствуют шестнадцатидюймовые литые диски Лады Х-Рей

Нельзя обойти вниманием удачное распределение масс между осями автомобиля. При общем весе в 1650 кг, пропорции составляют 51 на 49%.

Передний привод ставит вопрос о статусе «внедорожник» под большой вопрос. Того, что годится для города, не хватает для езды по полному бездорожью. Поэтому Lada XRAY официально называют высоким хэтчбеком. Хотя упоминание «компактный» или «городской кроссовер» слышно не реже.

Меняем колодки

В регламенте всех ТО Лада X-Ray указывается, что замене подлежат и тормозные колодки, но только при надобности.

Поменять их на этом авто несложно. Для замены расходников на передних дисковых тормозах необходимо лишь извлечь пружину, отвернуть два болтав крепления суппорта и снять его. Перед посадкой суппорта на новые колодки нужно «утопить» поршень внутрь, чтобы он не мешал установке.

Сзади же на Х-Рей применяются барабанные тормозные механизмы. Технология замены таких колодок идентична для всех авто.

Более подробно расскажет об особенностях проведения обслуживания и ремонта Лада Х-Рей видео, представленное ниже:

Как видно, за исключением некоторых видов работ, обслуживание нового кроссовера от АвтоВАЗ не требует каких-то особых знаний или умений, поскольку все виды работ аналогичны и на других авто, поэтому для многих автовладельцев их выполнение – привычное дело.

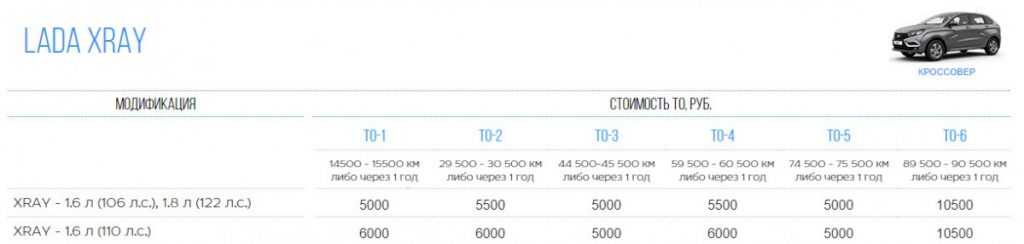

Нюансы и особенности проведения обслуживания

Как видно, перечень основных видов обслуживания не такой уж и значительный, поэтому обслуживание и ремонт Лада Х-Рей своими руками – вполне посильная задача, тем более, что на этом можно сэкономить. Официальный сервис берет только за услуги от 5000 до 10000 руб. (в зависимости от перечня работ), а ведь еще необходимо купить материалы на замену.

Конечно, часть иных работ по обслуживанию Лада Х-Рей самостоятельно не выполнить. Касается это регулировок ходовой части, диагностики электронной составляющей и т. д. Но в этом случае не обязательно ехать в официальный сервис, ведь на любом нормальном СТО указанные работы также могут выполнить и обойдется это дешевле.

Далее проведем обзор, что и где искать при самостоятельном обслуживании X-Ray, ведь автомобиль сравнительно новый и не автолюбители знают конструктивные особенности силовой установки.

Интерьер

Внутри виден разный подход к дизайну, но в целом машины равноценны.

Lada XRAY внутри больше солидна, чем агрессивна, однако нотки спортивности есть и тут. Вытянутые прямоугольники дефлекторов обдува, колодцы приборной панели, вкупе с синей подсветкой, достаточно развитая боковая поддержка передних кресел, однотонный темный пластик с глянцевыми вставками, массивная центральная консоль, удобное расположение клавиш, хорошая обзорность и хваткий руль — все это в активе российского седана. Дополняется список не только вместительным багажником, но и удобным задним диваном. Впрочем, его деление на 3 секции выражено слабо.

Рено Сандеро внутри старается казаться более солидным, благодаря хромированным окантовкам приборов, воздуховодов, центральной консоли и иных элементов. Белые шкалы приборов на черном, словно уголь, фоне смотрятся эффектно, равно, как стильная центральная консоль и прочие компоненты. Но круглые дефлекторы обдува по бокам кажутся инородными в этом строгом ансамбле. Да и сам салон визуально меньше. Относительно заднего дивана, то по удобству он равен таковому у Икс Рей.

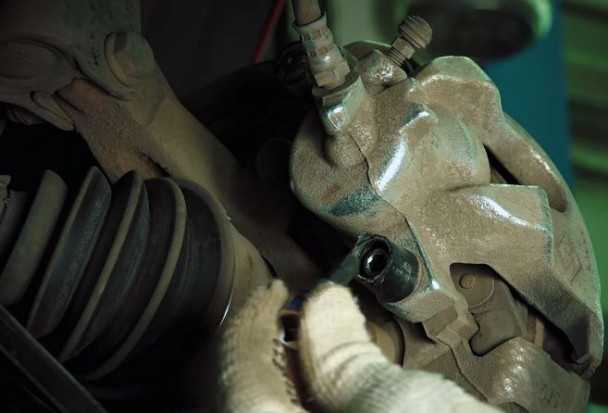

Как заменить передние тормозные колодки Лада Хрей

Если при очередном техническом обслуживании или при замене колеса обнаружилось, что износ колодок превысил нормы, то нужно поменять колодки.

Колодки нужно менять обязательно комплектом на одной оси, независимо оттого, что на одном колесе меньше износ, чем на другом.

Номинальная толщина тормозных колодок (включая подложку) – 17,7 мм.

Минимально допустимая толщина тормозных колодок (включая подложку) – 6,0 мм.

Снятие колодок

Устанавливаем автомобиль на подъемник или поднимаем с помощью домкрата.

Снимаем передние колеса.

Очищаем металлической щеткой детали переднего тормоза.

Плоской отверткой извлекаем пружину из отверстий суппорта, рисунок 3.

Плоской отверткой разводим колодки, при этом нужно отвернуть крышку бачка на главном цилиндре и следить за уровнем тормозной жидкости.

Если уровень увеличивается сверх нормы можно удалить с помощью спринцовки.

Плоской отверткой извлекаем защитные колпачки, рисунок 4, из колодцев направляющих пальцев.

Шестигранником на 7 выворачиваем и извлекаем направляющие пальцы, рисунок 5.

Снимаем и подвешиваем суппорт переднего тормоза к пружине подвески.

Нужно быть осторожным с тормозным шлангом, чтобы его не растянуть и не скрутить.

Снимаем передние колодки.

Установка

Проверить толщину тормозных колодок в соответствии таблицей 1 и при необходимости заменить.

Проверить состояние пылезащитного колпачка рабочего поршня, пылезащитных чехлов направляющих пальцев и при необходимости заменить.

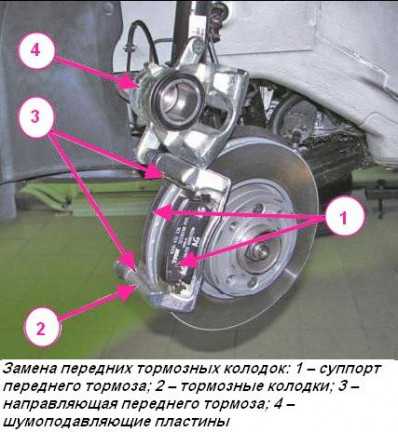

Установить тормозные колодки в направляющую переднего тормоза.

Установить на направляющую суппорт переднего тормоза и закрепить его направляющими пальцами. Момент затяжки направляющих пальцев 28 Нм (2,8 кгс.м).

Установить защитные колпачки в колодцы направляющих пальцев.

Пружину суппорта вставляем следующим образом:

Вставляем пружину сначала в нижнее отверстие суппорта, рисунок 6.

Поджимаем пальцем левой руки пружину посередине, заводим второй рукой конец пружины в верхнее отверстие.

Установить передние колеса.

Нажать на педаль тормоза 2 — 3 раза, проверить и при необходимости довести до нормы уровень тормозной жидкости в бачке гидропривода тормозов. Установить на место крышку бачка тормозной жидкости.

Проверить эффективность рабочей тормозной системы.

Если автомобиль укомплектован двигателем 21129, то устанавливается передний тормозной механизм такого типа, как показан на рисунке 8. Операция по замене колодок следующая:

Очищаем детали переднего тормоза.

С помощью мощной отвертки разводим колодки, при этом лучше отвернуть крышку бачка гидропривода тормозов.

Головкой на 13 откручиваем и вынимаем нижний болт 1, рисунок 8, крепления направляющего пальца, удерживая ключом на 15 направляющий палец 7.

Поворачиваем суппорт 1, рисунок 9, переднего тормоза вверх и извлекаем тормозные колодки 2 и шумоподавляющие пластины 4.

Установка колодок

Проверяем толщину накладок тормозных колодок. При толщине накладок менее 1,5 мм колодки заменяем.

Проверяем состояние пылезащитного колпачка рабочего поршня, пылезащитных чехлов направляющих пальцев и при необходимости заменяем.

Устанавливаем на место тормозные колодки и шумоподавляющие пластины, опускаем суппорт в рабочее положение.

Очищаем резьбовую часть болта 1, рисунок 8, от остатков герметика.

Наносим на резьбовую часть болта 1 герметик и, удерживая ключом направляющий палец, заворачиваем болт в отверстие пальца. Момент затяжки болта крепления направляющего пальца 26 — 31 Нм (2,6 — 3,1) кгс.м

Устанавливаем передние колеса.

После этого нажимаем на педаль тормоза 2-3 раза, проверяем и при необходимости доводим до нормы уровень тормозной жидкости в бачке гидропривода тормозов. Уровень тормозной жидкости должен быть на метке «max» на корпусе бачка.

Устанавливаем на место крышку бачка тормозной жидкости.

Проверяем эффективность рабочей тормозной системы.

Заменив изношенные колодки, не следует сразу выезжать на оживленные магистрали. Новые колодки должны притереться к тормозному диску. Поэтому нужно сначала притереть колодки на не интенсивной улице, несколько раз затормозив автомобиль. Не нужно резко тормозить первые сто километров после замены колодок. Так как верхний слой накладок пригорает при сильном нагреве и тормоза долго не будут эффективны.

Необходимое послесловие

Тем же, кто обязательно хочет получить автоматическую коробку передач, обязательно придется приобретать модель с двигателем на 122 лошадиных силы (по предварительной информации, именно этот мотор станет базовым для версии Lada XRay Cross). Переплата по сравнению с базовой комплектацией составит уже 64 тысячи рублей, однако это не самые большие деньги для заметного улучшения функционала и получения мощнейшего в линейке двигателей силового агрегата. Lada Xray в комплектации Комфорт по сравнению с версией Оптима значительно больше насыщен встроенными функциями (подробности можете найти в таблице цен, опций и комплектаций Лады Xray).

Источники

• http://vestaxray.ru/model/lada-xray/dvigatel-tehnicheskie-harakteristiki.html
• http://www.lada-xray2.ru/tekhnicheskie-kharakteristiki-lada-xray-2015
• http://ixraylada.ru/harakteristiki/dvigatel-lady-x-ray.html

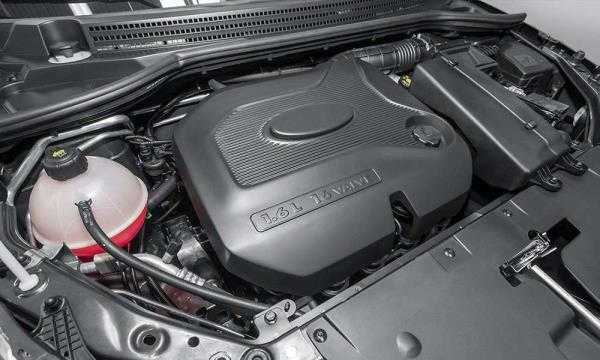

Двигатель XRAY

Честно говоря, младший двигатель XRAY неинтересен и слабоват, хотя и вполне надежен. А вот старший ВАЗовский собрат на 1,8 литра показал себя с лучшей стороны! Хорошая тяга на низких оборотах, приемистость и малые аппетиты мотора радуют автолюбителя. Но и двигатель на 1,6 литра и на 1,8 имеют одни и те же частые неисправности.

Частая проблема XRAY — это «залипание» педали акселератора в морозные зимние дни и ночи. Нет, педаль не примерзает к полу, как вы могли подумать, но вот обороты двигателя упорно не желают снижаться ниже 2000 — 3000 оборотов. Чаще всего владельцы заметили такое «примерзание» после того как XRAY дали «газу», утопив педаль в пол. В сервисе подсказали, что главная причина заключается в плохом контакте электронной педали Е-газ.

Вторая частая проблема двигателя на XRAY может появиться не ранее 15 000 километра пробега… Двигатель начинает работать не ровно с «подтраиванием», но только стоит вам прогреть его до рабочей температуры, как все становиться нормально. Ищите проблему в некачественном бензине и свечах зажигания. Некоторые владельцы также нарекают на электрический разъем датчика положения коленвала.

Советуем прочитать наши статьи

Но это мелочи. Гораздо хуже если вы окажетесь в рядах «счастливцев» и потекут сальники распределительного или коленчатого валов.

На 30-40 тыс. км будьте внимательны, могут появиться шумы и посвистывания в районе ГРМ. Это верный признак неполадок помпы на Xray. При таком пробеге лучше менять не только насос системы охлаждения, но также ремень и ролик ГРМ.

Предыстория

Как известно, август 2015 года ознаменовался презентацией второго концепт-кара Лада Икс Рей. Именно тогда и разгорелась дискуссия относительно будущих колес. Необходимо признать, что установленные на концепт 15-дюймовые диски совсем «не смотрелись» на машине — они буквально «тонули» в больших колесных арках, что сказывалось на пропорциональности всего автомобиля.

Дебаты были нешуточными. Представители АвтоВАЗа старались доказать необходимость установки небольших колес. Они аргументировали это тем, что Lada XRAY изначально разрабатывалась именно как переднепривоный городской паркетник, а не внедорожник со схемой 4×4. Следовательно, его основное «поле деятельности» — город, где в наиболее выгодном положении оказываются именно небольшие автомобили. А 15-дюймовые колеса гарантировали Икс Рею приемлемый радиус разворота, отменное сцепление с трассой и приемистость. Кроме того, не последним был и ценовой аспект, ведь автомобиль разрабатывался с прицелом на покупателя со средним достатком, соответственно, серьезных колебаний в стоимости допускать было нельзя.

Но после начала продаж все сомнения исчезли — АвтоВАЗ прислушался к потенциальным покупателям и оснастил машину 16-дюймовыми колесами. Кроме того, Олег Груненков пообещал, что грядущая полноприводная версия машины получит сразу 17-е диски.

Комфортабельность подвески

Благодаря колесной базе в 2592 мм и большому дорожному просвету — 195 мм, автомобиль получил достаточно хорошие показатели по комфорту. Высокий кроссовер способен с легкостью преодолевать легкое бездорожье и глубокий снег. Ширина передней и задней колеи составляет 1532 и 1492 мм, что положительно сказывается на управляемости во время прохождения крутых поворотов. На скорости практически не чувствуется колейность асфальта.

Показатели габаритных размеров колесной базы соответствуют требованиям небольших внедорожников. В совокупности с 16-ти дюймовыми легкосплавными дисками автомобиль с легкостью проглатывает любые неровности.

При общем весе машины в 1600 кг распределение веса по осям составляет 51 к 49%. Благодаря практически идеальной развесовке автомобиль способен уверенно преодолевать скользкие или заснеженные участки дорог. Подвеска Х Рей имеет довольно большие ходы, что положительно сказывается на эффективности сцепления во время преодоления бездорожья.

Передний привод отлично справляется в любых эксплуатационных режимах. Однако кроссовер больше адаптирован для городской езды. Несмотря на низкий профиль резины подвеска способна подарить максимум управляемости и комфорта.

Габаритные размеры

Сравнение Лада Веста и Лада X-Ray начнем с габаритных параметров. По размерам авто — разные, поскольку отличаются кузова. Но поскольку обе модели построены на одной платформе (В0), то различия не особо большие.

Веста длиннее, и обусловлено это наличием отдельного багажника. Этот параметр у нее составляет 4410 мм, против 4165 — у хэтчбека. По ширине же они одинаковы — 1174 мм, а по высоте Веста ниже всего на 3 мм, этот показатель у Х-Рей составляет 1570 мм. Отличается у них и колесная база, у седана она — 2635 мм, а у хэтчбека — 2592 мм. Х-Рей является «псевдокроссовером», поэтому клиренс у него достаточно хороший — 195 мм, но и Веста от него не сильно отстает, у нее дорожный просвет — 178 мм, то есть седан также неплохо приспособлен под наши дороги.

Еще один важный параметр — размеры багажного отсека. И здесь сказываются особенности кузова. У Х-Рей минимальный объем составляет 361 литров, у Вести багажник больше — 480 литров. Но у седана объем статичен, у хэтчбека же можно отсек увеличить за счет складывания заднего сиденья, причем значительно. После трансформации размер багажника увеличивается до 1207 литров. здесь уже придется выбирать — либо увеличивающийся отсек, но в салоне, либо отдельный, причем с тоже неплохими показателями, но без возможности его увеличить.

Конструктивные особенности передней и задней подвески

Передняя подвеска X Ray полностью независимая и разработана по типу МакФерсон. Каждое колесо имеет собственный рычаг с двумя сайлентблоками, что положительно сказывается на долговечности эксплуатации и прочности всей конструкции. Дополнительно нижние рычаги способствуют уменьшению колебания.

1. Жесткие L образные рычаги.
2. Усиленные сайлентблоки.
3. Жесткое крепление ступицы.
4. Отсутствие прямой балки.
5. Материал изготовления рычагов — чугун.

Похожий тип передней подвески используется на Рено Логан. Многие эксперты считают, что на Лада Х Рей устанавливается полный аналог узлов в пакете «Stepway», который отличается габаритными параметрами по высоте. Однако по утверждению разработчиков АвтоВАЗ передняя подвеска является абсолютно новой разработкой.

Дополнительно имеется стабилизатор поперечной устойчивости, что положительно сказывается на управляемости техники в крутых поворотах. Узел оборудован 4 точками крепления, которые соединяют два лонжерона между собой образуя жесткую систему.

Задняя подвеска выполнена в виде жесткой балки на двух рычагах с креплением к кузову. Сзади установлены более жесткие пружины и газовые амортизаторы. За счет использования балки машина отличается стойкостью в поворотах.

Задняя подвеска отлично подходит для городской езды и загородных путешествий по пересеченной местности. Конструктивно узлы ничем не отличаются от других автомобилей, которые оборудованы жесткой балкой. Следует выделить некоторые особенности задней подвески Лада Х Рей:

1. Простая конструкция.
2. Надежность узлов.
3. Большой ресурс службы (около 130 000 км).
4. Газовые амортизаторы.
5. Отличные показатели кинематики.

Несмотря на все преимущества задняя подвеска имеет два слабых места: нижние сайлентблоки и амортизаторы. Из-за повышенных нагрузок во время передвижения по бездорожью устройства могут быстро выйти из строя. Основная причина — низкая стойкость к ударам.

Согласно отзывам многих владельцев при достаточно большом ходе подвески задние амортизаторы не справляются с работой на «отбой» и со временем «текут». Также при движении могут возникать удары. В данный момент разработчики решили проблему установкой более «длинных» двухсторонних амортизаторов Mubea и Tenecco. Опция доступна всем покупателям автомобилей в базовой комплектации. Большим преимуществом подвески данного типа на Лада Х Рей считается простота обслуживания и низкие цены. Отремонтировать рабочие узлы можно в любом сервисе.

Чип-тюнинг

О чип-тюнинге двигателя не слышал разве что ленивый. После этой операции любой автомобиль становится более динамичным, прежде всего, уменьшая время разгона.

Улучшения характеристик двигателя можно получить самые разные:

1. Добавить агрегату экономичности.
2. Снизить выброс вредных веществ в атмосферу.
3. Улучшить динамику автомобиля и повысить его максимальную скорость.
4. И наконец, с помощью всех этих электронных нововведений, можно найти «золотую середину» в манере поведения машины на дороге.

Прошивка «мозгов» двигателя помогает сократить время разгона на 2 секунды, что весьма было бы предпочтительно, особенно для меня как любителя динамичного стиля вождения. Планирую установить одну из прошивок Ledokol, Паулюс и Адакт сразу после окончания гарантийного срока. Несмотря на всю простоту этого технического манёвра, лучше будет обратиться к специалистам. Автомобиль новый и ещё не изучен досконально, поэтому если автолюбитель не опытен, то может случиться не предвиденное. Во многом ценник на услугу зависит от уровня квалификации мастеров, оборудования и выбраной программы.

В завершение отмечу, что на рынке имеется широкий спектр предложений по тюнингу штатных моделей X RAY по достаточно приемлемым ценам, также имеется нормальный выбор аксессуаров. В целом я с удовольствием улучшил некоторые показатели своего нового автомобиля и собираюсь продолжать эту практику.

Тест Лада Веста — Лада Х-рей прошел по-русски: катались по трескучему морозу, озерному льду, забирались на гору в дремучем лесу. Силами лошадиными друг друга удивить хотели.

Видео тест Лада Веста — Лада Х-рей, технические характеристики в конце статьи.

Как водится, в русском лесу повсюду бугры да коряги торчат, а до озера со льдом еще доехать надо. Но так условились, что будет у братьев-конкурентов с ладьей во лбу двоеборье: лыжника на озере потаскать, да на самую высокую лесную гору въехать.

В рейтинге АвтоМПС (голосование продолжается) Лада Веста набирает 59%, у Лада Х-рей показатель выше — 77%. Веста как раз сейчас, с началом продаж, входит в форму, а Х-рей — предсерийный, пока на доброжелательных ожиданиях. И еще Х-рей хорошо выступил в поединке с Рено Сандеро Степвей.

Влияние параметров шин на езду в Лада Икс Рей

Замена дисков и шин, несомненно, скажется на управляемости и ездовом комфорте. Так, низкопрофильная «резина» делает машину острее, но старательнее передает в хэтчбека неровности дороги. Чрезмерно широкие покрышки отрицательно скажутся на качестве управления, окажутся более чувствительными к колее и т. д.

Разобраться с тонкостями ситуации поможет данная табличка:

Источники

• http://www.ladaxray.ru/explxray/prakticheskie-sovety/zamena-koles-r54/
• http://club-vesta.ru/ustrojstvo-lada-xray/razmery-koles-diskov-i-shin-lada-xray

Комплектации и стоимость

Перейдем к комплектациям. И здесь уже разница более заметна. Для Лада Веста предусмотрено 7 комплектаций: базовая Classic, Classic Start, три комплектации Comfort (без приставки, а также Image и Multimedia), а также Lux и Lux Multimedia.

У Х-Рей же всего 5 комплектаций — базовая Optima, Optima Advanced, Lux, Lux Prestige и топовая Exclusive.

Несмотря на сильную схожесть авто, разница в оснащении этих авто присутствует. Но в целом, комплектность моделей неплохая. Из значимого оборудования, которое присутствует и у Весты, и у Х-Рей можно отметить:

• Системы безопасности (ABS, BAS, EDB, ESC, TCS, HSA);
• Подушки безопасности водителя и пассажира;
• Галогеновые фары;
• Электростеклоподъемники;
• Атермальное остекление;
• Бортовой компьютер;

И это все доступно в базовых комплектациях. Что касается отличий, то у Х-Рей есть функция отключения ESC, машина оборудована полноценной аудиосистемой с управлением на руле, у Весты же база подразумевает только аудиоподготовку. Зато седан оснащен подогревом зеркал и передних сидений, которых у хэтчбека с базовым оснащением нет. В общем, разница в оборудовании этих авто кроется в мелочах.

Напоследок о цене. Поскольку Лада X-Ray является «недокроссовером», то производители установили более высокую стоимость для этого авто. Цена на эту машину варьируется в диапазоне 599 900-830 900 руб.

Лада Веста обойдется несколько дешевле. Начальная цена для модели с базовым оснащением установлена на отметке 545 900 руб., а топовая версия обойдется 735 900 руб.

В целом, эти две модели во многом идентичны, поэтому при выборе основным критерием для многих будет являться кузов.

Статья в тему — Сравнение Лада X-Ray и Reno Sandero

Задняя подвеска X Ray: устройство, схема

Поскольку заднего привода Х Рей не получил, то и подвеску усложнять не было смысла, иначе новинка выходила бы из своего ценового сегмента. Задняя балка конструктивно была заимствована у Renault Sandero, но так как новому хэтчбеку предстояло покорять и скоростные магистрали, то конструкторы АвтоВАЗа решили увеличить колею, сделав балку длиннее на 37 мм. За счет пружин и амортизаторов подвеска Lada Xray стала несколько жестче, что позволило более комфортно удерживать машину на трассе.

Отсутствие сзади независимой подвески, естественно, не дало желаемых результатов поведения машины на трассе, но и классическая балка Н-образного типа оказалась неплохим бюджетным вариантом. Ее можно представить как совокупность двух продольных (5) и одного поперечного (4) рычага.

В передней части продольные рычаги крепятся к кузову на сайлентблоках. Вдобавок к этому Н-образная конструкция способна предоставить небольшую свободу продольным рычагам. Это создает эффект «подруливания», что делает машину более управляемой.

Пружина (3) и амортизатор (2) разведены. Отсутствие соосности приводит к более устойчивой езде, так как балка теперь имеет четыре точки опоры. Жесткость задней подвески напрямую зависит от амортизаторов. Со временем появятся аналоговые заменители основных узлов, но на данный момент завод ведет политику, которая стремится повысить управляемость за счет жесткости.

Основные технические характеристики Лада Икс Рей

Икс-Рей появилась только в начале 2016 года в свободной продаже и за этот короткий срок уже успела полюбится тысячам россиян. На сегодняшний день общие продажи модели составляют около  10 000 штук, что меньше чем ожидали в Lada, но больше того, что прогнозировали эксперты. Машина оснащается одним из трех основных моторов, среди которых два атмосферных разработки АвтоВАЗа и один взятый в займы у Renault-Nissan, так же атмосферный. Список двигателей для Лада Икс-Рей 2016 года выпуска выглядит так:

• Атмосферный JH3 с 4-мя цилиндрами, на каждый цилиндр приходится по 4 клапана с мощностью в 110 л.с.;
• Атмосферный JR5 21129 разработки ВАЗа с объемом в 1,6 литра при мощности в 106 л.с.;
• Атмосферный AMT 21179 разработки ВАЗа при мощности в 122 л.с. и с объемом в 1,8 литра.

Машина может комплектоваться как МКПП, так и РКПП. Механическая коробка передач имеет 5 скоростей, МКПП разняться по производителю. Базовый мотор поставляется только с вазовской МКПП, остальные версии авто могут поставляться еще и с МКПП от Renault-Nissan.

Технические характеристики данного хэтчбэка соответствуют среднему классу автомобилей. Самый снаряженный мотор тяговый, что позволяет ему при относительно малой мощности вытягивать автомобиль из любых условий.

Шасси машины по конструкции полностью повторяет все основные части платформы B0. С тем же, пружины для Икс-Рея намного жёстче, что отлично сказывается на проходимости данного автомобиля, особенно по российским дорогам. Спереди автомобиля традиционная независимая подвеска  по типу МакФерсон со стабилизатором поперечной устойчивости, телескопическими амортизаторами пневматического действия и витыми цилиндрическими пружинами. Задняя колея увеличена на 3,7 см, что видно во внешности и отлично стабилизирует машину при движении. Распределение нагрузки распределено в соотношении 51 к 49, 49% на заднюю ось.

Рулевое управления машины, в отличии от Сандеро Степвэй, имеет электро-гидравлический усилитель, что позволяет управлять машиной с легкостью и простотой. Тем не менее, машина очень твердолоба при поворотах. Так, при заходе в поворот, автомобиль не заходит в дугу, а как бы ее выравнивает, что препятствует нормальному процессу поворота. Впрочем, этим «грешит» и Сандеро и Сандеро Степвэй.

Масса машины 1200 кг с водителем массой в 75 кг и топливным баком, заполненным на 90% , снаряженный Икс-Рей может перевозить вместе с собственным весом 1650 кг. Багажное отделение имеет объем в 361 литр, а при сложенных задних сидениях объем увеличивается до 1207 литров.

Спереди машины вентилируемые дисковые тормоза, состоящие из двух дисков с насечками, соединенные в единое целое, диски изготовлены из белого шлифованного чугуна. Сзади автомобиля барабанные тормозные механизмы. В Лада Икс Рей кросс, который поступит в продажу ближе к концу 2016 года, сзади, по слухам, будут также дисковые тормоза, но не с перфорацией, а цельные.

Порядок установки:

• Установить на шток амортизатора шайбу, нижнюю подушку и втулку шарнира амортизатора.
• Установить шток амортизатора в отверстие арки заднего колеса.
• Подсоединить амортизатор к рычагу задней подвески и завернуть, не затягивая, новый болт крепления (головка сменная 21, вороток).
• Вывести шток амортизатора в посадочное отверстие арки колеса, установить на шток верхнюю подушку шарнира амортизатора, шайбу и навернуть новую гайку крепления. Момент затяжки гайки 14 Н.м (1,4 кгс.м) (ключ гаечный 6, 16, вставка сменная 16 типа 58 22 10 16 ф. «Stahlwille», ключ моментный типа 50 18 00 04 ф.»Stahlwille»).
• Сборка в обратном порядке.
• Окончательную затяжку болтов крепления амортизаторов к рычагам задней подвески производить на автомобиле, стоящем на колесах (момент затяжки 105 Н.м).

Другие статьи о Lada Xray

Почему не включается задняя передача на Лада?
Ошибка Р0504 — причина в датчике положения педали тормоза
Правильная шумоизоляция пола автомобиля своими руками

Инструкция взята из сборника технологических инструкций для Lada XRAY. Кстати, если верить ресурсным испытаниям Lada XRAY, сначала из строя выходят задние амортизаторы, затем передние. А вам приходилось менять стойки амортизаторов на Ларгусе или XRAY своими руками?

Снятие и установка топливного модуля автомобиля Лада Хрей

В состав топливного модуля входят датчик уровня топлива, топливный фильтр, собственно электронасос и регулятор давления. Все эти элементы установлены в кронштейне и корпусе топливного насоса.

Основные неисправности топливного модуля:

— отказ или неправильная работа датчика указателя уровня топлива;

— засорение или повреждение топливного фильтра насоса;

— выход из строя электронасоса;

— выход из строя регулятора давления. В большинстве случаев нарушение работы датчика уровня топлива вызвано загрязнением или окислением его контактной группы.

Модуль желательно снимать, чтобы количество топлива в баке было меньше половины бака.

Подготавливаем автомобиль для снятия модуля.

Откидываем вперед подушку заднего сиденья.

Снимаем крышку 1, рисунок 1, люка бензонасоса.

Отсоединяем колодку 1, рисунок 2, заднего жгута проводов от МЭБН 2.

Запускаем двигатель и даем ему поработать на холостом ходу до остановки. Этим самым мы сбрасываем давление в топливной системе.

Выключаем зажигание и отсоединяем минусовую клемму аккумулятора.

Нажимаем на пружинные фиксаторы наконечника трубки 4 топливного трубопровода задней и движением вдоль оси штуцера отсоединяем трубку от МЭБН 1.

С помощью ключа 67.7812-9704 L (рисунок 3), поворачиваем прижимное кольцо 5 против хода часовой стрелки.

Снимаем прижимное кольцо и аккуратно вынимаем топливный модуль, стараясь не разбрызгать топливо.

Извлекаем уплотнительное кольцо рисунок 4.

Если нет специального ключа, то можно изготовить из прутка металла ключ (рисунок 5).

Установка топливного модуля

Проверить состояние уплотнительного кольца и гайки крепления электробензонасоса, при необходимости заменить.

Установить уплотнительное кольцо в канавку на топливном баке 3.

Установить МЭБН 2, рисунок 2, в топливный бак 3, совместив метки.

Установить прижимное кольцо 5 и повернуть его по ходу часовой стрелки, совместив метку на прижимном кольце с меткой на топливном баке.

Присоединить трубку 4 топливного трубопровода заднюю к МЭБН движением вдоль оси штуцера до щелчка пружинного фиксатора соединителя. Проверить надежность фиксации трубки.

Присоединить колодку 1 жгута проводов заднего к МЭБН.

Установить крышку 1, рисунок 1, люка бензонасоса.

Опустить подушку заднего сиденья.

Присоединить клемму провода «массы» к аккумуляторной батарее.

Топливный фильтр для Лада Приора, как для любого другого автомобиля, — это неотъемлемая часть системы питания. Благодаря ему никакой мусор и примеси не проникнут внутрь.
