Бесконтактный трамблёр ВАЗ 2107

Бесконтактное и электронное зажигание — это одно и то же. Однако некоторые утверждают, что системы отличаются. Дело в том, что в системах зажигания карбюраторных и инжекторных двигателей используются разные устройства. Возможно, именно из-за этого и возникает путаница. Соответствуя своему названию, бесконтактный трамблёр не имеет механических контактов, функции которых выполняет специальное устройство — коммутатор.

Основное отличие бесконтактной системы зажигания от контактной заключается в отсутствии контактов в трамблере и наличии специального коммутатора

Основные преимущества бесконтактного трамблёра перед контактным сводятся к следующему:

отсутствует необходимость в периодическом обслуживании контактов;
из-за отсутствия контактной группы, которая подвергается износу, увеличивается надёжность;
искра распределяется по цилиндрам более равномерно и не зависит от режима работы двигателя;
из-за отсутствия вибрации и механических воздействий на контакты увеличивается срок службы трамблёра;
уменьшается расход топлива, увеличивается мощность двигателя, снижается содержание вредных веществ в выхлопе;
двигатель легче запускается при низких температурах, так как напряжение на свечах остаётся стабильным при низких оборотах и слабо заряженной АКБ.

Проверка бесконтактного трамблёра

Если в системе бесконтактного зажигания возникают проблемы, то сначала на наличие искры проверяют свечи, затем ВВП и катушку. После этого переходят к трамблёру. Основным элементом бесконтактного распределителя, который может выйти из строя, является датчик Холла. При подозрении на неисправность датчика его либо сразу меняют на новый, либо проверяют мультиметром, установленным в режим вольтметра.

Основным элементом, который может выйти из строя в бесконтактном трамблёре, является датчик Холла

Диагностика работоспособности датчика Холла осуществляется следующим образом:

Булавками прокалывают изоляцию идущих к датчику чёрно-белого и зелёного проводов. К булавкам подсоединяют мультиметр, установленный в режиме вольтметра.
Включают зажигание и, медленно вращая коленчатый вал, смотрят на показания вольтметра.
При исправном датчике прибор должен показывать от 0,4 В до максимального значения бортовой сети. Если напряжение ниже, датчик неисправен и требует замены.

Видео: проверка датчика Холла

Помимо датчика Холла, к выходу из строя трамблёра может привести неисправность вакуумного корректора. Работоспособность этого узла проверяется следующим образом.

С карбюратора снимаем силиконовую трубку и запускаем двигатель.
Создаём разрежение, взяв силиконовую трубку в рот и втянув в себя воздух.
Прислушиваемся к работе двигателя. Если обороты увеличиваются, вакуумный корректор исправен. В противном случае его меняют на новый.

Причиной выхода из строя трамблёра может стать поломка вакуумного корректора

Может потребоваться также диагностика центробежного регулятора опережения зажигания. Для этого потребуется разборка трамблёра

Особое внимание следует уделить состоянию пружинок — нужно оценить, как расходятся и сходятся грузики регулятора

При проверке бесконтакного трамблёра необходимо оценить состояние пружинок центробежного регулятора

Кроме этого, необходимо проверить и крышку трамблёра. Для этого её снимают и осматривают на предмет прогорания, трещин, оценивают состояние контактов. Если есть видимые повреждения или следы износа контактов, устанавливается новая крышка. Затем осматривают бегунок. При обнаружении следов сильного окисления или разрушения он меняется на новый. И, наконец, мультиметром, установленным в режим омметра, проверяют сопротивление резистора, которое должно составлять 1 кОм.

Датчик детонации

Датчик детонации (ДД) предназначен для экономии топлива и увеличения мощности двигателя. Он состоит из пьезоэлемента, вырабатывающего электричество при возникновении детонации, тем самым регулируя её уровень. При повышении частоты колебаний увеличивается напряжение, поступающее на электронный блок управления. ДД корректирует настройки зажигания для оптимизации процесса воспламенения в цилиндрах топливно-воздушной смеси.

Расположение датчика детонации

На автомобилях ВАЗ ДД расположен на блоке силового агрегата между вторым и третьим цилиндром. Устанавливается он лишь на двигателях с бесконтактной системой зажигания и блоком управления. На моделях ВАЗ с контактным зажиганием ДД отсутствует.

Датчик детонации расположен на блоке двигателя между вторым и третьем цилиндром

Признаки неисправности датчика детонации

Неисправность датчика детонации проявляется следующим образом.

Ухудшается динамика разгона.
Двигатель «троит» на холостом ходу.
При разгоне и в начале движения на панели приборов загорается индикатор CHECK.

При появлении любого из этих симптомов потребуется проверка ДД.

Проверка датчика детонации

ДД проверяется с помощью мультиметра. Сначала нужно проверить соответствие величины его сопротивления регламентированным производителем значениям. Если значения различаются, производят замену ДД. Проверку можно выполнить и другим способом. Для этого:

На мультиметр устанавливают режим вольметра в диапазоне «мВ» и подсоединяют щупы к контактам датчика.
По корпусу ДД ударяют твёрдым предметом и смотрят на показания прибора, которые в зависимости от силы удара должны изменяться от 20 до 40 мВ.
Если ДД на подобные действия не реагирует, его меняют на новый.

Указания по настройке зажигания

Если вы чётко следовали изложенной инструкции, присоединили все провода согласно схеме и не сбили совмещённые метки, то мотор запустится без проблем. Чтобы отрегулировать зажигание, нужно добиться стабильной работы двигателя, так что для начала прогрейте его несколько минут, не давая заглохнуть нажатием на педаль газа.

Выполнить регулировку на прогретом двигателе можно двумя методами:

без использования специальных приборов — «на слух»;
точная настройка с помощью стробоскопа.

Стробоскоп — это прибор с лампочкой, мигающей одновременно с передачей импульса датчиком Холла. Когда включённый стробоскоп подносят к маховику коленчатого вала на работающем моторе, то становится видно положение насечки. Отсюда и возможность точной регулировки.

Так выглядит стробоскоп для точной настройки зажигания

Для настройки подключите питание стробоскопа к аккумуляторной батарее, а толстую жилу — к высоковольтному проводу свечи 1-го цилиндра. Отпустите гайку крепления трамблёра и поднесите мигающую лампу к шкиву. Медленно поворачивайте корпус распределителя, пока насечка на шкиве не займёт место напротив короткой риски, после чего затяните гайку.

Настройка народным способом «на слух» выполняется так:

Заведите двигатель и отпустите гайку, удерживающую распределитель зажигания.
Плавно и не спеша вращайте трамблёр в пределах 15°. Найдите положение, при котором мотор работает наиболее стабильно.
Зажмите гайку крепления.

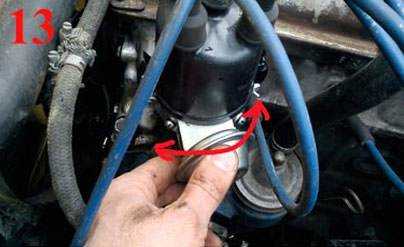

При настройке поворачивайте трамблёр за корпус мембраны

Вполне закономерно, что после установки системы бесконтактного зажигания холостые обороты двигателя вырастут до 1100—1200 об/мин из-за повышенной мощности искры. Установите норму 850—900 об/мин, закручивая винт холостого хода на карбюраторе и ориентируясь по тахометру. На карбюраторах ВАЗ 2105—2107 типа «Озон» этот винт располагается в нижней секции агрегата с правой стороны и отличается большим размером. В карбюраторах ВАЗ 2108 типа Solex (такие тоже ставились на «семёрку») есть длинная рукоятка из пластика, выступающая справа (по ходу движения). Второй винт, регулирующий состав топливовоздушной смеси, крутить нельзя.

Стрелкой показан регулировочный винт холостого хода

Установка момента зажигания с опережением

Производится эта настройка совершенно несложно. С этой задачей сможет справиться даже новичок. Для этого заранее приготовьте ключ на 13 мм и специальный ключ для коленчатого вала на 38 мм.

Если ваш автомобиль заведен, то обязательно выключите двигатель, так как выставить зажигание можно только при заглушенном моторе. Сначала проводится установка поршня первого цилиндра в верхнюю мертвую точку такта сжатия, то есть в положение зажигания. Перед этим снимите свечи, заткните ватой отверстие от них.

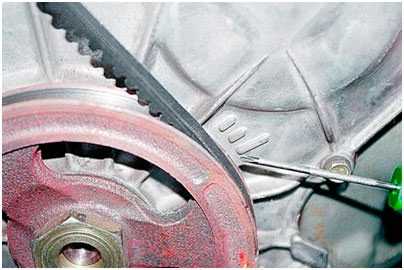

Нужно совместить отметку на коленвале и передней крышке двигателя. Для этого ключом начните прокручивать коленчатый вал по часовой стрелке. Во время этого действия сдавленный там воздух должен вытолкнуть вату, обозначая тем самым такт сжатия. Продолжайте медленно поворачивать вал, пока отметки на шкиве и крышке ГРМ не совпадут.

Обратите внимание, что на крышке присутствуют 3 метки:

Первая обозначает опережение зажигания на 10 º;
вторая – на 5 º;
третья – равняется нулю.

Так как ВАЗ 2107 с двигателем карбюратор работает на 92-ом или 95-ом бензине, нам нужно выставить зажигание для этих видов топлива. Именно поэтому вам следует выбрать вторую метку, которая будет означать опережение зажигания на 5 º.

После того, как необходимые параметры совпадут, поставьте свечи на место и уберите провода. Система готова к работе.

«Ваз 2107 инжектор на свечи не поступает искра в чём причина?ОТ мазгов что-нибудь зависит?

да не трогай мозги он не причем че к ним докопались то

Сними полностью провод со свечи и с катушки — возможно механики заложили кислотную закладку и провод разрушился! Проверь все — поочердно — чтобы не перепутать! Удачи! Ищи окислы и ржавчину на катушке. И проверь е соединение.
Питание на модуль зажигания, как и на форсунки податся сразу при включении зажигания. Если нет, надо смотреть главные предохранители системы управления. Находятся под полкой бардачка (если наклониться, их видно). Там три предохранителя и три реле. Главное реле, реле бензонасоса и реле вентилятора системы охлаждения. Рядом соответственно их предохранители. Конечно, сначала надо проверить идт-ли питание на сами предохранители. Оно должно быть всегда, независимо от замка зажигания. Если с предохранителями вс «ок», проверить, щлкает-ли одно из реле (главное) при включении зажигания. Если щлкает, проверитьнапряжение на выходе реле (бывает, хоть и щлкает но контакты в нм не замыкаются). Если не щлкает, проверить, напряжение на катушке реле (можно лампочкой). Если нет, проверять цепь от замка до ЭБУ и от ЭБУ до реле. Если нет от ЭБУ до реле, снять-поставить разъм ЭБУ, заодно осмотрев контакты на предмет наличия в них влаги, следов окисления и т. п. Если нет от замка до ЭБУ, смотреть цепь, замок, сигналку (если она есть). Допустим, с этим вс «ок». Смотрим цепь от реле на модуль зажигания, форсунки, ДМРВ, РХХ. Если с реле на выходе есть, а дальше нет, то только обрыв. Ну, или опять сигналка. Проверили, на модуль и т. п. ряжение есть, проверяем искру. На разрыв нежелательно, может повезт, а может и нет (тогда ЭБУ каюк). лучше вставить в наконечник свечу и наджно пристроить на массу. Искры нет, значит что-то с датчиком положения коленвала или цепи от него. При неисправности всех остальных датчиков всех вместе или по отдельности, искра будет! Искра есть, но не заводится — смотреть топливо. Снять пластмассовый колпачк с рампы и зажать отверстие пальцем, так, чтобы в нм, отверстии, утопился штырк ниппеля и включить зажигание (с помошником). Там давление 2,5-3 атмосферы, и если вс нормально, то пальцем не удержать. Правда заводится и с 1-й атмосферой, но работает хреновато. Если давления нет, послушать, работает-ли насос при включении зажигания (вообще-то с этого начинаются все проверки). Не слышно, лезть опять к тем-же реле, проверять цепи. Гудит, проверить фильтры, трубки (не пережаты?)
подскажити нет искры ваз 2107 инжектор
Предохранитель в районе мозгов (он отдельно, не в блоке) Сигналка Ну а потом ищи в цепи низкого напряжения (приходит ли что-то на модуль). сам модуль, все провода и свечи сразу накрыться не могли

Признаки неисправности катушки зажигания, симптомы неполадок

Основными признаками неисправности катушки зажигания являются:

Транспортное средство не заводится.
Снижение производительности мотора.
Провалы на определенных оборотах.
Пропуски в зажигании.
Перегрев катушки.
Мигание сигнальной лампы Check Engine.

Стоит отметить, что выходу катушки из строя могут способствовать следующие факторы:

Повреждение изоляции в результате высокого напряжения. Данное явление можно наблюдать при превышении напряжения.
Перегрузка, возникающая при неисправности свечи зажигания или высоковольтного провода.
Сильная вибрация и нагрев, в результате которых происходит нарушение изоляции устройства. Катушка зажигания отличается наличием нескольких слоев изоляции. При их повреждении возникает пробой изоляции, что приводит к короткому замыканию или даже к обрыву цепей.

Плюсы и минусы бесконтактного зажигания

На данный момент системой искрообразования с электронным управлением оснащается 100% выпускаемых автомобилей, использующих в качестве горючего бензин или сжиженный газ. Механическое зажигание устарело и осталось в прошлом. Причина — её ненадёжность при эксплуатации, частые неполадки и невысокая мощность искры. По сравнению с контактной системой БСЗ обладает следующими преимуществами:

Отсутствие контактов, чьи поверхности постоянно подгорают от высокого напряжения, отчего мощность искрообразования резко падает.
В распределителе электронной системы нет быстроизнашивающихся деталей, которые приходилось менять через каждые 15—20 тыс. км пробега.
Благодаря бесконтактной схеме и новой конструкции катушки напряжение, подаваемое на электроды свечей, удалось поднять с 18 до 24 кВ. Это благотворно повлияло на воспламенение и сжигание топливовоздушной смеси в цилиндрах.
Надёжность в работе и долговечность.

Мощная искра от бесконтактного зажигания

Из существенных недостатков БСЗ можно отметить один — неремонтопригодность датчика Холла. Если механические контакты подчищаются, то неисправный датчик нужно только менять, поэтому желательно возить его с собой. С другой стороны, данный приборчик очень надёжен в работе и служит без проблем 40—50 тыс. км.

Так выглядит датчик Холла, заменивший контакты

Основные узлы трамблера и описание его работы

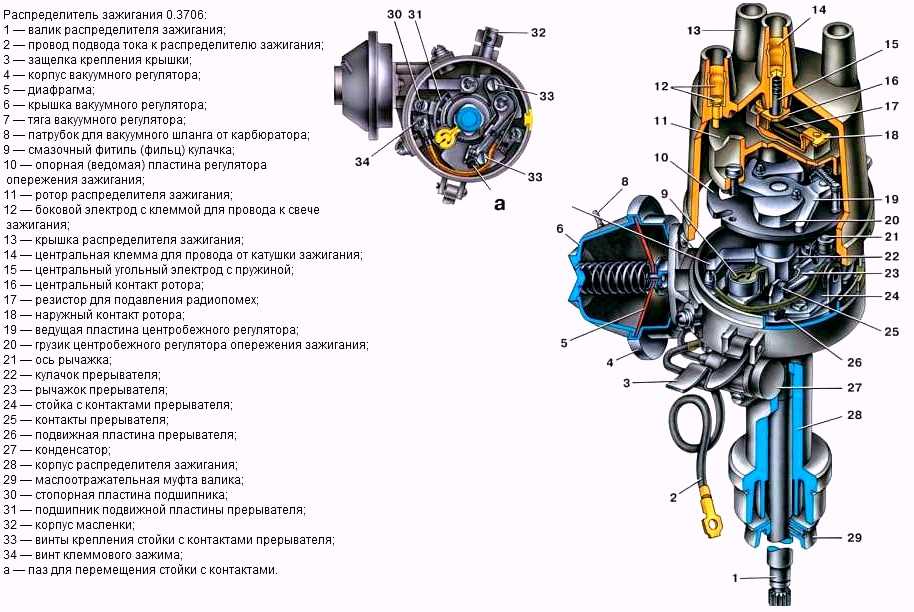

Устройство трамблера Ваз классика

Устройство

Трамблер собран в корпусе. Внутри него на подшипнике смонтирована контактная группа: подвижный и неподвижный контакты или датчик Холла (для бесконтактного зажигания). Для коррекции угла опережения вакуумный регулятор может поворачивать контактную группу на небольшой угол относительно корпуса. Снизу корпуса на винтах закреплен конденсатор.
В центре корпуса на втулках установлен приводной валик. Его низ имеет шлицы, которыми он зацепляется с шестерней привода. В верхней части валика расположены кулачки привода контактов (для контактного зажигания) или стальной стакан с четырьмя прорезями- экран (для бесконтактного зажигания).
На самом верху, на стальной площадке, установлены два грузика и две пружины центробежного регулятора зажигания. Сверху двумя винтами привинчен пластиковый корпус с подвижным контактом и помехоподавительным сопротивлением распределителя высокого напряжения (бегунок).
Вся конструкция закрывается крышкой на двух пружинных защелках. Корпус и крышка имеют выступ и паз, чтобы совмещались только в одном положении. В крышке имеются контактные клеммы проводов высокого напряжения от свечей зажигания и от катушки зажигания.
Трамблер закреплен на блоке двигателя с помощью шпильки, гайки и прижимной шайбы. Для регулировки угла опережения зажигания корпус можно поворачивать относительно блока.

Работа

Трамблер через привод связан с коленвалом двигателя и вращается вместе с ним. За два полных оборота коленчатого вала валик трамблера делает один оборот. Это из-за того, что двигатель у нас четырехтактный. Устанавливая трамблер на место, валик ориентируют в строгом соответствии с порядком работы двигателя. Сделано так для того, чтобы контакты размыкались и искра на свече проскакивала тогда, когда поршень каждого цилиндра, сжимая горючую смесь, не дошел до верхней мертвой точки (ВМТ) на несколько миллиметров. Это называют опережением зажигания. При увеличении числа оборотов расстояние должно быть увеличено, а при уменьшении уменьшено, что и выполняет центробежный регулятор. Его грузики под влиянием центробежной силы, которая тем больше, чем выше обороты двигателя, расходятся в стороны и сдвигают кулачки относительно валика, делая зажигание более «ранним». При уменьшении оборотов двигателя пружины возвращают грузики на место и зажигание становится «позднее». Это необходимо для повышения мощности и экономичности двигателя. Кроме центробежного, на трамблере установлен еще и вакуумный регулятор опережения зажигания. Его функция- делать зажигание «раньше» при малых углах открытия дроссельной заслонки и «позже» при резком открытии дросселя. На холостом ходу и на полном «газу» вакуумник не работает. Настраиваются регуляторы только на стендах, поэтому, менять настройки самостоятельно не нужно.

Свечи зажигания

Свечи используются для воспламенения топливно-воздушной смеси в цилиндрах двигателя при подаче высокого напряжения от катушки зажигания. Основными элементами любой свечи зажигания являются металлический корпус, керамический изолятор, электроды и контактный стержень.

Свечи зажигания необходимы для образования искры и воспламенения топливно-воздушной смеси в цилиндрах двигателя

Проверка свечей зажигания ВАЗ 2107

Существует множество способов проверки свечей зажигания. Наиболее популярными являются следующие алгоритмы.

На заведённом моторе поочерёдно снимают высоковольтные провода и прислушиваются к работе двигателя. Если после отсоединения провода никаких изменений не произошло, то неисправна соответствующая свеча. Это не означает, что её обязательно нужно менять. В некоторых случаях можно обойтись её чисткой.
Свечу выкручивают и надевают на неё высоковольтный провод. Корпус свечи прислоняют к массе (например, к клапанной крышке) и прокручивают стартер. Если деталь исправна, искра будет чёткая и яркая.
Иногда свечи проверяют специальным инструментом — пистолетом. Свеча вставляется в специальное отверстие и проверяется на наличие искры. Если искры нет, свеча неисправна.
Свечи можно проверить самодельным приспособлением из пьезозажигалки. Провод от пьезомодуля удлиняют и прикрепляют к наконечнику свечи. Модуль прижимают к корпусу свечи и нажимают на кнопку. При отсутствии искры свечу меняют на новую.

Видео: проверка свечей зажигания

Выбор свечей зажигания для ВАЗ 2107

На карбюраторные и инжекторные двигатели ВАЗ 2107 устанавливаются различные модели свечей зажигания. Кроме этого, параметры свечей зависят от вида системы зажигания.

Выбор свечей зажигания для ВАЗ 2107 определяется как системой зажигания, так и типом двигателя

Автомагазины предлагают множество видов свечей зажигания для ВАЗ 2107, различающихся техническими характеристиками, качеством, производителем и ценой.

Таблица: характеристики свечей в зависимости от типа двигателя ВАЗ 2107

	Для карбюраторных моторов с контактным зажиганием	Для карбюраторных моторов с бесконтактным зажиганием	Для инжекторных 8-клапанных моторов	Для инжекторных 16-клапанных моторов
Тип резьбы	М 14/1,25	М 14/1,25	М 14/1,25	М 14/1,25
Длина резьбы, мм	19 мм	19 мм	19 мм	19 мм
Калильное число	17	17	17	17
Тепловой корпус	Выступает за изолятор свечи	Выступает за изолятор свечи	Выступает за изолятор свечи	Выступает за изолятор свечи
Зазор между электродами, мм	0,5 – 0,7 мм	0,7 — 0,8 мм	0,9 – 1,0 мм	0,9 – 1,1 мм

На автомобили ВАЗ можно устанавливать свечи различных производителей.

Таблица: производители свечей зажигания для ВАЗ 2107

Для карбюраторных моторов с контактным зажиганием	Для карбюраторных моторов с бесконтактным зажиганием	Для инжекторных 8-клапанных моторов	Для инжекторных 16-клапанных моторов
А17ДВ (Россия)	А17ДВ-10 (Россия)	А17ДВРМ (Россия)	АУ17ДВРМ (Россия)
А17ДВМ (Россия)	A17ДВР (Россия)	AC DECO (США) APP63	AC DECO (США) CFR2CLS
AUTOLITE (США) 14–7D	AUTOLITE (США) 64	AUTOLITE (США) 64	AUTOLITE (США) AP3923
BERU (Германия) W7D	BERU (Германия) 14–7D, 14–7DU, 14R-7DU	BERU (Германия) 14R7DU	BERU (Германия) 14FR-7DU
BOSCH (Германия) W7D	BOSCH (Германия) W7D, WR7DC, WR7DP	BOSCH (Германия) WR7DC	BOSCH (Германия) WR7DCX, FR7DCU, FR7DPX
BRISK (Чехия) L15Y	BRISK (Италия) L15Y, L15YC, LR15Y	CHAMPION (Англия) RN9YC	CHAMPION (Англия) RC9YC
CHAMPION (Англия) N10Y	CHAMPION (Англия) N10Y, N9Y, N9YC, RN9Y	DENSO (Япония) W20EPR	DENSO (Япония) Q20PR-U11
DENSO (Япония) W20EP	DENSO (Япония) W20EP, W20EPU, W20EXR	EYQUEM (Франция) RC52LS	EYQUEM (Франция) RFC52LS
NGK (Япония/Франция) BP6E	EYQUEM (Франция) 707LS, C52LS	MARELLI (Италия) F7LPR	MARELLI (Италия) 7LPR
HOLA (Нидерланды) S12	NGK (Япония/Франция) BP6E, BP6ES, BPR6E	NGK (Япония/Франция) BPR6ES	NGK (Япония/Франция) BPR6ES
MARELLI (Италия) FL7LP	MARELLI (Италия) FL7LP, F7LC, FL7LPR	FINVAL (Германия) F510	FINVAL (Германия) F516
FINVAL (Германия) F501	FINVAL (Германия) F508	HOLA (Нидерланды) S14	HOLA (Нидерланды) 536
WEEN (Нидерланды/Япония) 121–1371	HOLA (Нидерланды) S13	WEEN (Нидерланды/Япония) 121–1370	WEEN (Нидерланды/Япония) 121–1372

Конструкция электронного зажигания

Чтобы поставить бесконтактную систему на «классику» ВАЗ 2107 с карбюратором, желательно изучить, как она устроена. Это поможет вам правильно собрать схему и успешно запустить её в работу. БСЗ для старых карбюраторных моделей Жигулей состоит из таких элементов:

трамблёр, он же — распределитель системы зажигания;
высоковольтная катушка новой конструкции (отличается от старой, работающей с механическими контактами);
коммутатор, отвечающий за управление системой;
высоковольтные и обычные провода с разъёмами и клеммами, соединяющие перечисленные элементы;
свечи зажигания.

Элементы системы электронного зажигания ВАЗ 2107

В новой высоковольтной катушке предусмотрено 2 обмотки. Первичная изготовлена из проводника большого сечения и подключена к электрической сети автомобиля через реле замка зажигания. Вторичная обмотка намотана большим количеством витков тонкой проволоки и присоединена высоковольтным проводом к трамблёру, состоящему из следующих частей:

корпус с установленным по центру валом;
на конце вала закреплён подвижный контакт (так называемый бегунок);
сверху на корпус надевается крышка, куда подключены высоковольтные провода большого сечения, идущие к свечам зажигания;
на валу имеется выступ (кулачок), напротив которого стоит датчик Холла;
сбоку прикреплена вакуумная диафрагма, обеспечивающая опережение зажигания.

Коммутатор соединяется проводниками малого сечения с распределителем и катушкой, его задача — управлять своевременной подачей искры на свечи.

Схема соединений элементов бесконтактной системы

Установка электронного зажигания

Электронное зажигание делает работу двигателя более плавной и мягкой, облегчает его запуск в зимнее время года, уменьшает расход топлива. Если вы, имея двигатель карбюратор, решили перейти на бесконтактное (электронное) зажигание, мы расскажем вам, как правильно происходит его установка на автомобиль ВАЗ 2107.

Электронная система для машины, имеющей карбюратор, не должна быть слишком дорогой или дешевой. Лучше всего остановить свой выбор на товаре средней ценовой категории, чтобы потом через некоторое время не пришлось что-то менять.

Перед работой подготовьте дрель и набор ключей.

Для общего представления сначала внимательно прочтите прилагаемую инструкцию и откройте набор для двигателя типа карбюратор. В него входит:

катушка зажигания;
трамблер;
коммутатор;
4 свечи;
соединительные и высоковольтные провода.

Система устанавливается просто. Первым делом снимите с аккумулятора минусовую клемму и проверните коленвал до совмещения отметок под номерами 3 и 4, то есть высшей мертвой точки.

Теперь можно приступать к основным действиям. Катушка должна быть отсоединена от всех проводов, снимите ее и установите новую. Теперь катушка может присоединяться к центральному высоковольтному проводу. К контакту «К» подключите 2 коричневых провода, а к контакту «Б» — 2 синих.

Теперь снимите крышку трамблера

Обратите внимание, что бегунок должен быть выставлен точно так же, как указано на рисунке. Обозначьте маркером на блоке это место, чтобы правильно установить новый трамблер

Теперь можете открутить эту деталь и выставить в сторону.

Открыв крышку нового трамблер, поставьте бегунок перпендикулярно двигателю и вставьте в отверстие блока цилиндров. Совместите его с меткой на блоке. Далее наденьте крышку и подключите провода.

Решите, где будет располагаться коммутатор, так как место для него в автомобиле ВАЗ 2107 не предусмотрено. Рекомендуем установить его рядом с бачком омывателя. Закрепите его саморезами и установите разъем.

Не забудьте про свечи. Для их замены на машине ВАЗ 2107 вам потребуется свечной ключ, которым следует выкрутить старые свечи из цилиндров, а на место поставить новые.

Их цвет может многое сказать о работе двигателя, поэтому если свечи имеют черный нагар, следует заменить воздушный фильтр. В норме свечи должны иметь светло-коричневый цвет.

Регулировка зажигания ВАЗ 2107

Динамика разгона, расход топлива, беспроблемный запуск двигателя и токсичность выхлопов карбюраторных ВАЗ 2107 напрямую зависят от правильно установленного зажигания. Если система зажигания (СЗ) более новых инжекторных моделей не требует специальной настройки, то автомобилям со старой контактной системой требуется периодическая регулировка.

В каких случаях требуется регулировка зажигания

Со временем заводские настройки зажигания сбиваются или перестают соответствовать условиям эксплуатации автомобиля. Так, необходимость в регулировке СЗ возникает при использовании некачественного топлива или топлива с другим октановым числом. Для оценки целесообразности этой процедуры определяют угол опережения зажигания. Делается это следующим образом.

Разгоняем автомобиль до 40 км/ч.
Резко нажимаем на педаль акселератора и прислушиваемся к звуку двигателя.
Если появился шум, исчезающий при увеличении скорости до 60 км/ч, то в регулировке СЗ нет необходимости.
Если при увеличении скорости шум и детонация не исчезают, то зажигание раннее и требует регулировки.

Если угол опережения зажигания выставлен неправильно, увеличится расход топлива и снизится мощность двигателя. Кроме этого, возникнет ряд других проблем — некорректно установленное зажигание будет снижать эксплуатационный ресурс силового агрегата.

При образовании искры на свече раньше положенного времени расширяющиеся газы начнут противодействовать поднимающемуся в верхнее положение поршню. В этом случае говорят о раннем зажигании. Из-за слишком раннего воспламенения поднимающийся поршень будет затрачивать больше усилий на сжатие образовавшихся газов. Это приведёт к увеличению нагрузки не только на кривошипно-шатунный механизм, но и на цилиндро-поршневую группу. Если же искра появляется после прохождения поршнем верхней мёртвой точки, то образовавшаяся от возгорания смеси энергия попадает в выпуск, не совершая никакой полезной работы. В этой ситуации говорят, что зажигание позднее.

Система зажигания состоит из следующих элементов: 1 — свечи зажигания; 2 — распределитель зажигания; 3 — конденсатор; 4 — кулачок прерывателя; 5 — катушка зажигания; 6 — монтажный блок; 7 — реле зажигания; 8 — выключатель зажигания; А — к клемме «30» генератора

Необходимые инструменты

Для регулировки зажигания ВАЗ 2107 потребуется:

ключ на 13;
отвёртка;
свечной ключ;
специальный ключ для коленвала;
вольтметр или «контролька» (лампа 12В).

Регулировка

Безо всяких приборов выставить угол опережения зажигания можно опытным путем. На прогретом до рабочей температуры (80-90 градусов), при движении со скоростью 40 км/час необходимо переключиться на 4 скорость и выжать педаль газа. Если электронное бесконтактное зажигание удалось выставить правильно, должна возникнуть кратковременная детонация, после которой двигатель должен начать постепенно набирать обороты. Если появился стук клапанов – необходимо провернуть трамблер по часовой стрелке примерно на градус. Операцию повторяют, пока стук не прекратится. Если же при проверке появляется провал в оборотах двигателя, трамблер проворачивают в противоположную сторону.

Кроме регулировки угла опережения зажигания новая система может потребовать регулировки карбюратора. Карбюратор ВАЗ 2107 имеет два регулировочных винта – количества и качества. Регулировка осуществляется следующим образом:

Вращением винта количества добиваются частоты оборотов двигателя, равной 1200-1300. Далее, винтом регулировки качества выставляют максимальные обороты.
Повторяют операцию, описанную в п.1, до тех пор, пока при оборотах 1200-1300, винт регулировки качества будет установлен в положение, соответствующее максимальным оборотам двигателя.

Специалисты рекомендуют при установке БСЗ выполнить не только регулировку, но и чистку и продувку карбюратора, чтобы увидеть реальный эффект от данной модернизации.

Регулировка момента зажигания

Для последующих действий надо ключом на 13 ослабить крепежную гайку трамблера (распределителя зажигания). Один проводок от лампочки (она будет исполнять роль вольтметра, то есть говорить о наличии напряжения) подключите к низковольтному выводу, который имеет катушка, второй — к «массе».

Теперь включите зажигание

Медленно и осторожно проворачивайте корпус распределителя по часовой стрелке, остановившись сразу, когда лампочка потухнет. Появившиеся искры обозначат момент зажигания

Перемещайте трамблер против часовой стрелки, пока контакты не разъединятся, а лампа снова не загорится. Все в порядке, можно смело закручивать трамблер, настройка окончена.

Коммутатор

Последний элемент в схеме, наличие которого требует бесконтактная электронная система зажигания – коммутатор. Идеальное место, в котором может быть выполнена его установка в ВАЗ 2107 – между бачком омывателя и левой фарой. Там есть ровная площадка, на которую и установим коммутатор, радиатором к кузову. Прислонив коммутатор, отмечаем места для сверления отверстий в кузове, через которые и прикручиваем его саморезами, при этом нужно под один из саморезов прикрутить черный (нулевой) провод от колодки подключения.

По окончании всех вышеописанных работ, следует еще раз внимательно проверить соединение проводов согласно принципиальной схемы. Если все сделано правильно, можно пробовать заводить двигатель. Обычно с этим проблем не возникает, остается только отрегулировать зажигания, для обеспечения максимально эффективной работы двигателя.

Проверка элементов системы зажигания

Пропуски в работе двигателя, особенно в сырую погоду, являются следствием пробоя изоляции высоковольтных проводов. В изоляции проводов не должно иметься трещин и повреждений. Проверить изоляцию на пробой можно при помощи провода, подключенного к «массе». Если провести им вдоль изоляции во время работы двигателя, в местах с поврежденной изоляцией будет наблюдаться искра. Еще один явный признак плохой изоляции – ощутимые удары током при прикосновении к высоковольтным проводам во время работы мотора.

Обрыв жилы высоковольтного провода легко определить омметром. Сопротивление должно быть в пределах 3-10 кОм. Разброс показателей между проводами должен быть не больше 1-2 кОм.

Свечи зажигания не должны иметь видимых повреждений. Необходимо проверить, что зазор между контактами равен 0,8 мм.

Проверить работу свечи можно визуально. Для этого надо выкрутить свечу, приложить ее к «массе» и подсоединить высоковольтный провод. Если начать крутить стартер, на свече должна наблюдаться хорошо заметная искра между электродами. Если ее нет или она пробивает в другом месте, свеча нуждается в замене.
