Выполнение подготовительных работ
Любой ремонт системы охлаждения авто Лада Калина сопровождается частичным либо полным ее опорожнением. Чтобы произвести демонтаж радиатора, придется слить всю охлаждающую жидкость. Для начала надо установить автомобиль на ровной площадке.
Вооружившись рожковым ключом 10 мм, нужно снять металлический брызговик, установленный под двигателем. Не игнорируйте эту операцию, иначе при опорожнении часть антифриза из системы охлаждения мотора потечет мимо вашей емкости.
Слив антифриза осуществляется после остывания двигателя Калины, в противном случае есть риск получения ожогов кожи рук. Операции проводятся в такой последовательности:
- Демонтируйте воздушный фильтр.
- Чтобы добраться до сливной пробки водяной рубашки блока цилиндров, снимите катушку зажигания, предварительно отсоединив от нее высоковольтные провода и отрицательную клемму от аккумулятора. Катушка откручивается шестигранником на 5 мм.
- Подставьте емкость под горловину, накидным ключом (13 мм) открутите пробку на блоке, слейте из него жидкость.
- Дождитесь полного опорожнения системы охлаждения двигателя, передвинув емкость под радиатор и открутив на нем сливную пробку. Не забудьте при этом отвинтить крышку расширительного бачка.
Как устранить завоздушивание
- Замена термостата. Вместо штатного, имеющего 5 отверстий, устанавливается новый элемент с 6 дырками.
- В конструкцию добавляется фильтр для охлаждающей жидкости.
- Устанавливается кран на печку Калины.
Перечисленные методы не слишком действенны, поэтому опытными автолюбителями применяется более кардинальная переделка охлаждающей системы с добавлением трубки пароотвода.
Схема такая: в патрубок, идущий к расширительному бачку, врезается тройник, подключаемый отдельным шлангом к штуцеру на блоке дроссельной заслонки. Второй тройник ставится на обратку от печки и тоже соединяется с расширительным баком.
Подготовительный этап перед заменой радиатора
При любом ремонте системы охлаждения силовой установки требуется слив хладагента. Если нужна замена радиатора охлаждения, то потребуется сливать жидкость в полном объеме.
Как снять радиатор, как поменять? Действуем так.
- Располагаем Лада Калина посреди ровной площадки.
- Взяв в «помощники» ключ размером на «10», демонтируем металлический протекционный лист, находящийся под поддоном мотора. Это необходимо для того, чтобы процесс слива антифриза производился непосредственно в емкость, а не по поверхности защиты картера.
- К сливу жидкости следует приступать после охлаждения двигателя Лада Калина. Это избавит от риска получения ожогов рук.
- Продолжаем процесс демонтажем корпуса воздушного фильтра.
- Для обеспечения доступа к сливной пробке на блоке мотора требуется снять катушку узла зажигания. Для этого потребуется обесточить сеть снятием клемм с АКБ. Также необходимо извлечь высоковольтные провода. Крепеж катушки отвинчивается с помощью ключа с шестигранным профилем размером на «5».
- Пробка на блоке выкручивается, если применить ключ на «13».
- Не забываем предварительно под сливное отверстие подставить соответствующего размера емкость.
- Дождавшись полного схода антифриза, перемещаем емкость к радиатору.
- Отсоединяем нижний шланг и продолжаем сбор хладагента в ту же тару. Жидкость будет охотнее выходить из системы, если открыть пробку на расширительном бачке.
- Завершив «сливное мероприятие», возвращаем на прежнее место пробку блока цилиндров, затянув ее потребным моментом.
- Теперь с помощью подходящей отвертки снимаем и стягиваем хомут фиксации патрубка системы на штуцере блока подогрева дроссельного узла. Это необходимо для выпуска воздуха из контура во время заливки хладагента.
Замена радиатора охлаждения завершена.
Важный этап — снятие узла
- торцевой ключ на 10;
- пассатижи с цилиндрическими тонкими концами;
- отвертка крестообразная;
- при ведении работ на Калине с кондиционером — набор внутренних торцевых ключей TOPEX (под «звездочку»).

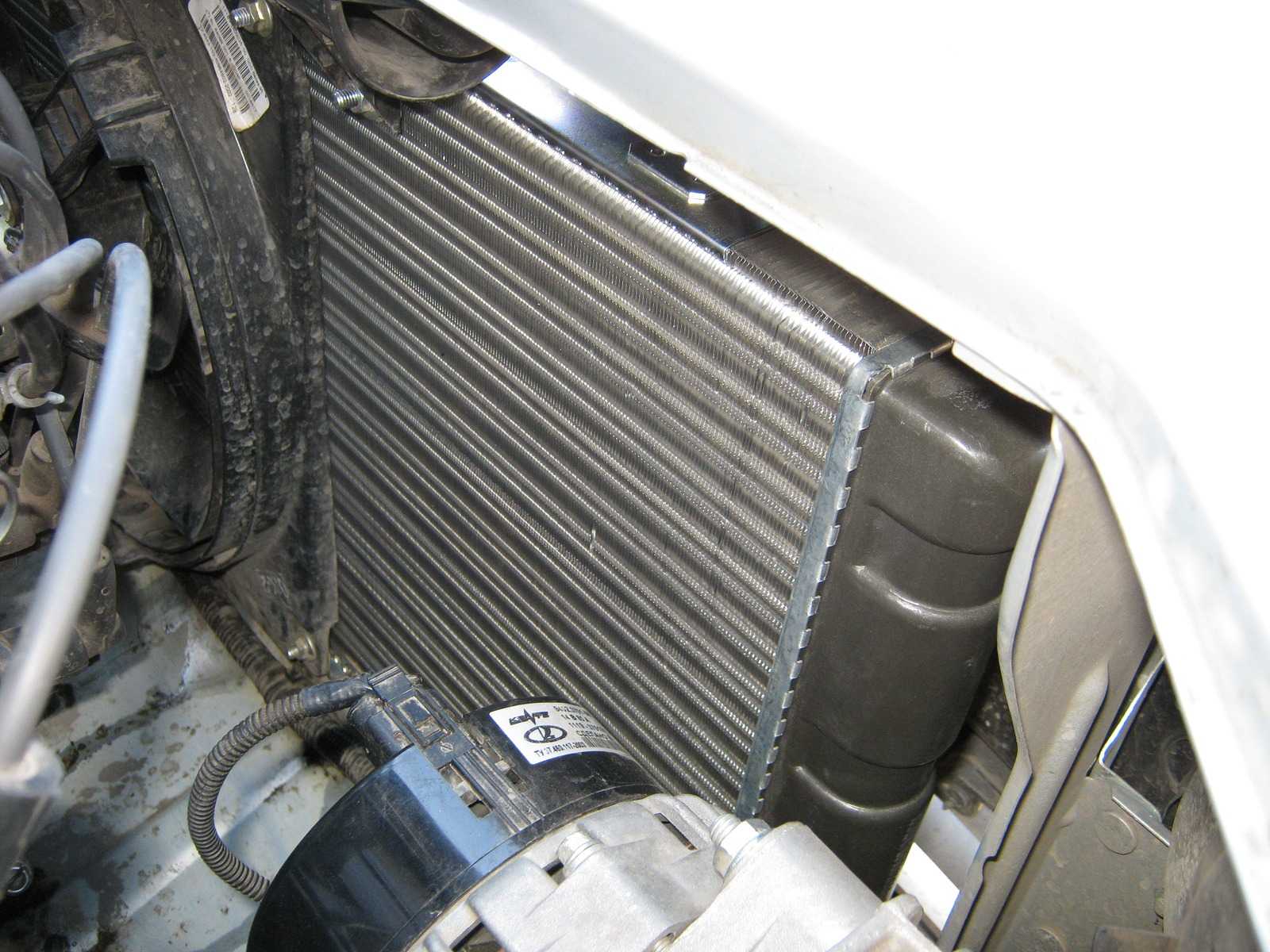

Для демонтажа радиатора надо первым делом снять вентилятор охлаждения двигателя, предварительно отключив от него разъем электропитания. Вентилятор крепится к радиатору на 4 болтах. Болты откручиваются торцевым ключом на 10, после чего вентилятор вынимается через верх.

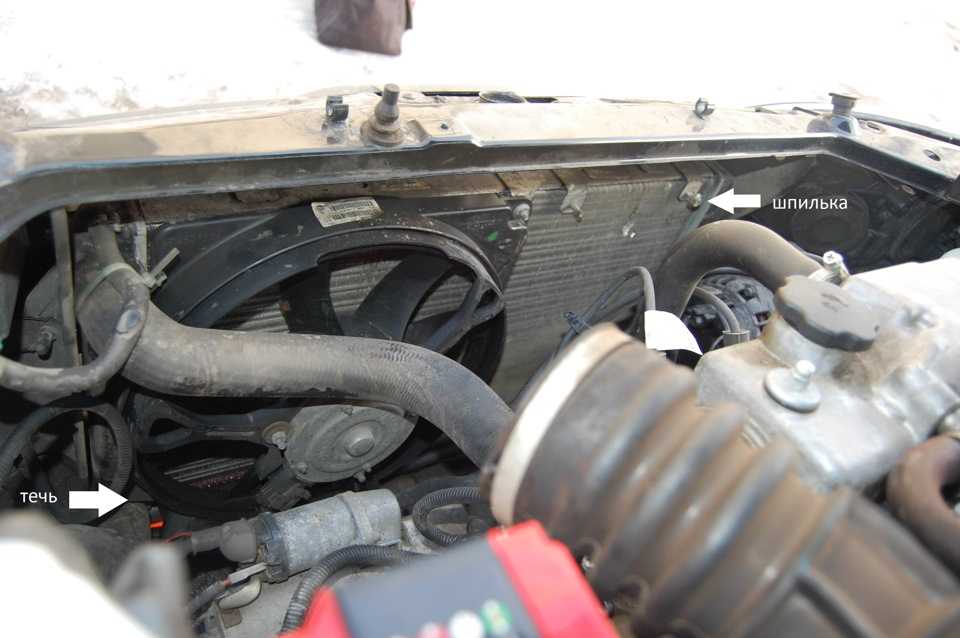

Следующий шаг — снятие с радиатора резиновых патрубков: верхнего, нижнего и идущего от расширительного бачка. Хомуты патрубков ослабляются пассатижами либо отверткой. Далее тем же ключом необходимо отвернуть 2 гайки крепления агрегата. Теперь охладитель можно наклонить в сторону двигателя и вытащить наружу.
Работая с Калиной, оборудованной кондиционером, вам придется столкнуться с дополнительным устройством охлаждения, прикрепленным к главному радиатору. Для их разъединения ключом под «звездочку» надо открутить 4 болта.

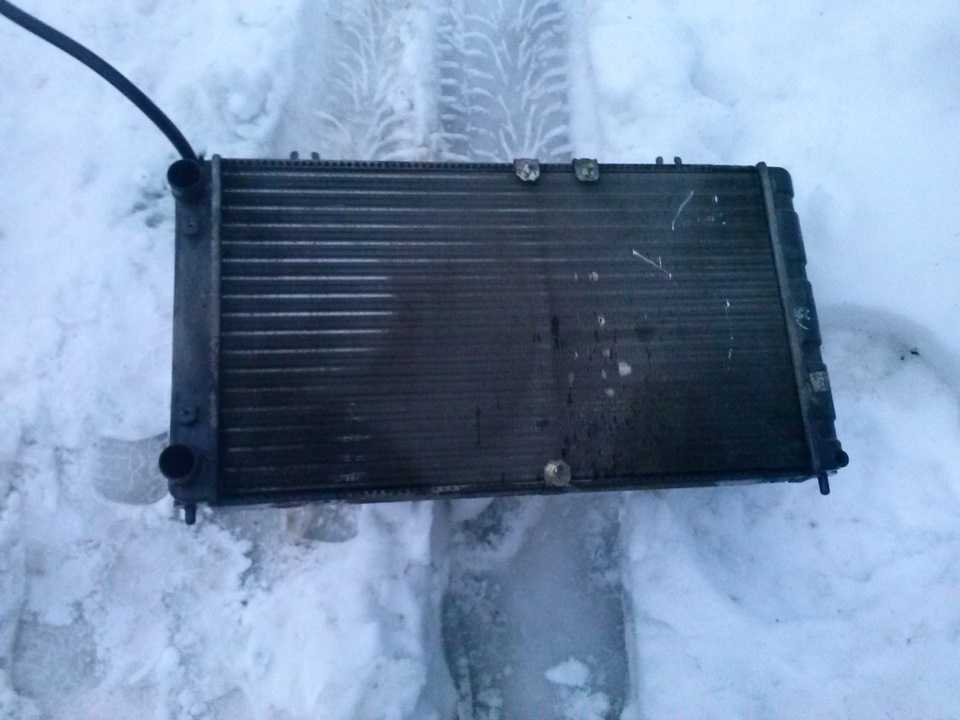

При снятии радиатора обратите внимание на нижние опорные подушки, они могут выниматься вместе с агрегатом или оставаться в кузовных отверстиях. Подушки лучше извлечь, чтобы изучить на предмет работоспособности
То же касается и резинометаллических втулок, установленных на корпусе охладителя. При необходимости эти детали тоже подлежат замене.
Неисправность радиатора можно локализовать, если заглушить его большие патрубки, погрузить в емкость с водой и через малый штуцер подавать воздух под давлением не выше 1 бар. Если мест прорыва воздуха много, то агрегат меняется на новый.
При наличии 1-2 небольших свищей попытайтесь договориться о ремонте на СТО, самостоятельно браться за это не стоит. Устройство алюминиевого радиатора таково, что неосторожными движениями легко навредить еще больше.

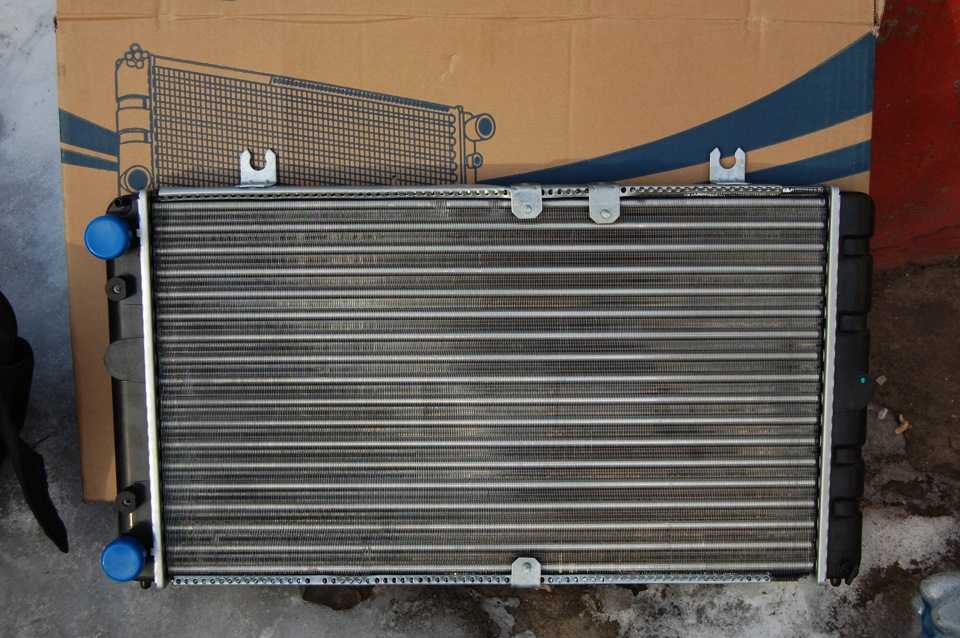

Новый охладитель устанавливается вместе с подушками на место и прикручивается гайками
Дальнейшая сборка производится в обратной последовательности, причем следует обратить внимание на состояние резиновых патрубков и хомутов. Возможно, их тоже лучше заменить
