Замена печки lada 2110 (ваз 2110)

Диагностика работы заслонки печки

В большинстве случаев неполадки печки проявляются с приходом холодов, когда она является одним из главных атрибутов, обеспечивающих комфорт в салоне транспортного средства. Распространённой проблемой в печках десяток является неправильное распределение потоков тёплого воздуха, который поступает в салон автомобиля. Нередко возникает ситуация, когда печка не реагирует на переключение температурных режимов и подаёт только холодный или только горячий воздух. И первый, и второй вариант приносит значительные неудобства для водителя.

Чаще всего при таких обстоятельствах виновником происходящего является заслонка отопителя ВАЗ-2110. Десятки, которые были выпущены до сентября 2003 года, оборудованы печками старого образца. Они укомплектованы пластиковыми заслонками, которым свойственно деформироваться от высоких температур. А также очень часто разрушается посадочное гнездо задвижки, что делает управление ею практически невозможным. При заклинивании задвижки в одном положении в салон подаётся только горячий или холодный воздух. Если, к примеру, в сторону лобового стекла поступает тёплый воздух, а к ногам водителя и пассажиров горячий, следовательно, заслонка не полностью открывается. В ситуации, когда задвижки совершенно не двигаются, надо проверять микроредуктор — приводной механизм детали.

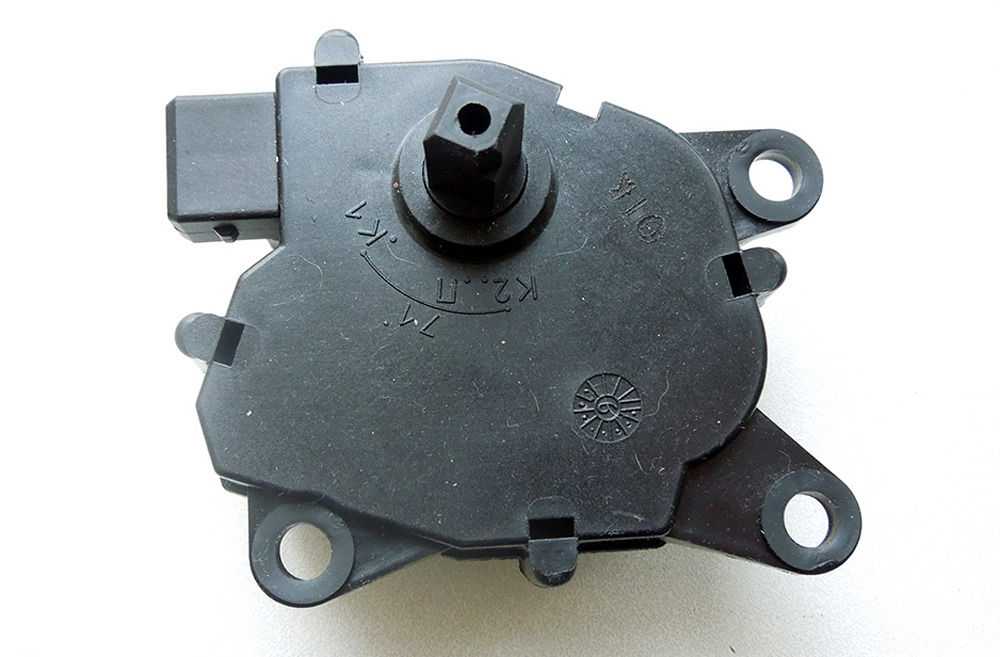

Микроредуктор заслонки печки автомобиля ВАЗ-2110

Если проблема с самой заслонкой отопителя, тогда при переключении режимов будут слышны своеобразные щелчки, которые свидетельствуют о проворачивании её вала. В этом случае ремонт заслонки практически невозможен, необходимо заменить её новым изделием. В этих целях лучше приобрести вместо штатной пластиковой задвижки с поролоновым уплотнителем аналогичное изделие нового образца. Модернизированные заслонки изготовлены из металла и имеют резиновый уплотнитель. Заслонка нового образца отличается высокой стойкостью к высоким температурным режимам, более плотно прилегает к корпусу отопителя, благодаря усовершенствованному уплотнителю из резины.

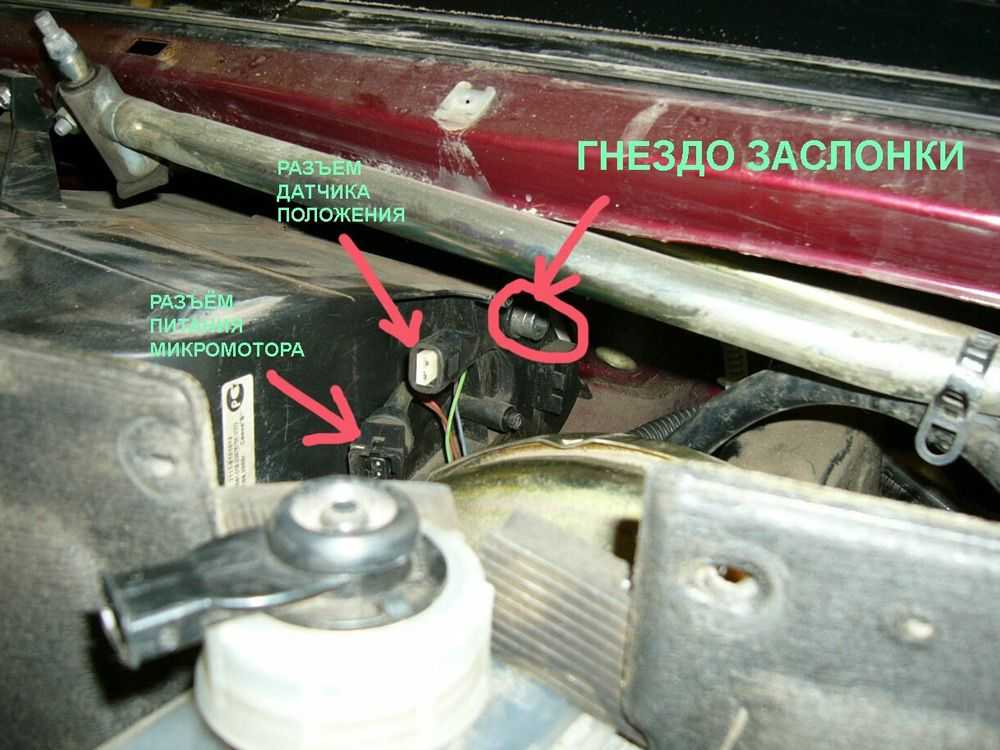

Следующий элемент, который может влиять на работу задвижки — микроредуктор, управляющий её тягами. Если неслышно при переключении температурных режимов с помощью регулятора традиционного звука хода заслонок, тогда причиной может быть микроредуктор привода. При поломках он подвергается замене, потому что восстановление его работоспособности не даст долгосрочных результатов.

Пошаговая инструкция.

Замена радиатора отопителя ВАЗ 2110 старого образца.

1. Слейте в подготовленную заранее емкость часть имеющейся в системе охлаждающей жидкости. Сделать это можно через расширительный бачок (выйдет где-то около 1 литра) либо через сливное отверстие в блоке двигателя (выйдет порядка 4 литров).

2. Снимите уплотнитель ветровой накладки, а после и саму накладку (жабо): сначала открутите под главным тормозным цилиндром винт ее крепления, затем 4 верхних фиксатора ее правой части, после отсоедините 2 хомута, удерживающие шланги и провода, в т. ч. и минусовой провод вентилятора, идущий от кузова, а также плюсовую клемму, ну, и последним действием выкрутите 2 винта крепления левой части жабо, но так, чтобы последнее лишь сдвинулось, но не снялось.

3. Удалите накладку ветрового стекла, открутив 2 гайки и 5 винтов.

4. Отсоедините клемму датчика уровня тосола в системе и снимите с расширительного бачка отводящий шланг.

5. Отсоедините шланг омывателя лобового стекла. Выкрутите 4 винта, находящиеся перед вами, и демонтируйте стеклоочистители, накладку ветрового стекла, зажимы (частично) корпуса отопителя, вентилятора.

6. Выкрутите винты, фиксирующие салонный фильтр и переднюю часть вентилятора (обязательно запомните расположение четырех самых длинных). Снимите последнюю вместе с вентилятором.

9. Удалите корпус фильтра салона, вентилятора (задней его части), шланги подачи, отвода и обратки охлаждающей жидкости.

10. Снимите, приложив небольшое усилие, потекший радиатор отопления. Установите на его место новый, а далее верните на нужные места все снятые детали, только в обратной последовательности

Особое внимание при этом обратите на правильность монтажа пластикового корпуса вентилятора печки – педалька обязательно должна попасть в нужный паз, а также на то, что после сборки у вас не должно остаться «лишних» болтов, так как если вы не обеспечите плотность прилегания всех узлов обогревательной системы, ваша печка просто не будет работать (греть)

Видео (старый образец).

Замена радиатора отопителя ВАЗ 2110 нового образца.

1. Выкрутите 1 винт в середине нижнего торца лобового стекла, 2 гайки над впускным коллектором и 1 гайку в левом углу, недалеко воздушного фильтра.

2. Снимите бачок омывателя заднего стекла (если таковой имеется) и воздушный фильтр, выкрутив предварительно 4 самореза, удерживающие пластмассовую крышку, которая его прижимает к отопителю.

3. Посмотрите сквозь шланг подвода воздуха (он лежит буквой «Г»), найдите большой саморез и 2 винта поменьше, соединяющие 2 части (у отопителей нового образца их именно столько) радиатора отопления, и выкрутите их.

4. Максимально отведите правую часть отопителя вправо, а с левой поступите следующим образом: удерживая ее левую часть в левой руке, а правую — в правой, поверните последнюю немного от себя и вверх. Выведите сначала всю правую сторону, а потом уже остальную часть.

5. Демонтируйте правую часть. Через свободное пространство в правой части шумоизоляции щитка снимите пароотводящий шланг.

6. Снимите железные скобки, скрепляющие 2 стороны правой части радиатора отопления. Получив доступ к заслонке, также смените ее на новую.

7. Установите все в обратной последовательности.

Обратная сборка

Учтите важные моменты при обратной установке печки ВАЗ 2110:

Если у вас печка старого образца, то, устанавливая корпус вентилятора, выполненный из пластика, проследите внимательно, чтобы его педалька плотно села в предназначенный для нее паз. Иначе могут быть проблемы с перемещением заслонки, а довольно непростой разбор печки придется повторять снова;
При сборке также проследите за тем, чтобы не осталось лишних болтов, или какие-то детали стали прилегать неплотно

Этого быть не должно, иначе от отопителя также можно не дождаться тепла;
По возможности замените пластиковую заслонку металлической, последняя менее склонна к деформации и заклиниванию;
Также в случае, если придется полностью менять радиатор печки, лучше остановить свое внимание на медном. Он хоть и дороже, зато значительно надежнее, тепла от него больше;

Чтобы не пришлось вскорости снова заниматься ремонтом, поменяйте шланги и хомуты.

Порядок демонтажа

Чтобы произвести снятие отопителя ВАЗ 2110, необходимо:

1. Отсоединить минус на АКБ;
2. Освободить раму лобового стекла от облицовки, обивки шумоизоляции, накладки;
3. Снять вентилятор печки;
4. Отсоединить вакуумный шланг;
5. Хорошо, если вы изловчитесь и снимете передний корпус воздухозаборника, что сделать совсем непросто. Если не сможете подобраться к его винтам, вполне возможно, придется снимать приборную панель. После чего откручиваются винты крепления отопителя, он приподнимается, появляется возможность снять корпус воздухозаборника;
6. Отделить от штуцеров шланги;
7. Снять задний кожух печки;
8. Открутив винты крепления отопителя (три из них вы легко обнаружите, а четвертый – под шумоизоляционной обивкой слева), произведите снятие печки, подав ее в сторону двигателя.

Замена заслонки печки ВАЗ-2110

Осуществление замены заслонки отопителя не отличается значительными трудностями, однако, требует от исполнителя предельной внимательности. Для того чтобы добраться до задвижки, надо осуществить полный демонтаж печки. Основная часть работ по снятию печки будет производиться в моторном отсеке транспортного средства

Прежде чем заняться непосредственно разборкой печки, важно изначально отключить аккумулятор и слить охлаждающую жидкость с системы отопления. После этого производится демонтаж наладки лобового стекла, звукоизоляционного материала, вентилятора печки

Дальше надо отсоединить хомут крепления вакуумного шланга.

Следующий шаг — снятие фронтальной части корпуса отопителя. Работа отличается значительными сложностями, потому для упрощения снятия корпуса печки можно произвести дополнительно демонтаж панели приборов и с внутренней стороны салона открутить крепежи, на которых держится печка. После этого можно со стороны моторного отсека приподнять печку, снять скобы и винты крепления передней части отопителя. Только исполнив этот объём работ, передняя часть печки может быть демонтирована без затруднений.

Дальше необходимо отсоединить все шланги и патрубки, которые подходят к радиатору. После этого производится демонтаж заднего кожуха отопителя и радиатора. Только после произведённых манипуляций откроется доступ к заслонке. На этом подготовительный этап работ можно считать завершённым. После этого необходимо приступить непосредственно к замене заслонки печки ВАЗ-2110 новой деталью.

Ремонт и замена заслонки автомобиля ВАЗ-2110

Демонтаж испорченной детали и установка новой не отличается значительными сложностями. Единственный вопрос, который может возникать при демонтаже, как снять тягу заслонки отопителя ВАЗ-2110. Она хоть и пластиковая, однако, чрезвычайно плотно сидит на валу. Для её демонтажа понадобится две отвёртки. Тонкой отвёрткой необходимо приподнять рычаг крепления, второй отвёрткой разжимаются пластиковые выступы тяги. После отсоединения тяги верхняя задвижка самостоятельно опустится вниз, так как её больше ничего не будет держать.

При установке новой детали необходимо обратить внимание на вилку, расположенную на оси задвижки

Её важно закрепить таким образом, чтобы она вошла в зацепление с рычагом. При правильном монтаже задвижка отопителя должна разместиться в приподнятом положении

В иной ситуации её будет невозможно отрегулировать и замена детали не даст желаемых результатов

При правильном монтаже задвижка отопителя должна разместиться в приподнятом положении. В иной ситуации её будет невозможно отрегулировать и замена детали не даст желаемых результатов.

При установке новой детали некоторые водителя параллельно производят доработку тяг заслонок печки. Конструкция тяг имеет некоторые недостатки. При переключении рычага управления заслонками можно увидеть, что в любой позиции рычага поток воздуха в сторону ног водителя перекрыт либо первой, либо второй заслонкой. Для улучшения распределения потоков воздуха потребуется укорачивание регулируемой тяги на три деления. С этой целью надо отрезать выдвигающийся наконечник тяги. Такая несложная доработка поможет стать заслонке в требуемую позицию, что благоприятно отразится на распределении воздуха. Поток тёплого воздуха будет равномерно поступать к ногам водителя, боковым стёклам автомобиля и с центрального дефлектора.

После этого производится установка всех снятых деталей в обратном порядке, заливается охлаждающая жидкость. Внимательно необходимо отнестись к подсоединению патрубков и шлангов. Только герметичные соединения будут гарантировать качественное функционирование отопительной системы. После этого можно проверять работу заслонок и всей отопительной системы.

Главные неисправности

Для отопителя автомобиля наиболее характерны такие неисправности:

• От печки нет достаточного тепла, а во время проверки обнаруживается, что антифриз непонятным образом исчезает. Хорошо, если окажется, что вся причина в ослабевших или разрушившихся креплениях шлангов или они сами износились, потрескались, начали пропускать тосол. Обычно такие «очаги» отмечены следами подтекания, разводами. Совсем нетрудно снять прохудившийся шланг или хомут чтобы заменить его новым. Значительно хуже, если потек радиатор печки. Его снятие на ВАЗ 2110 потребует приложение значительных усилий; На фото — Детали управления и воздуховоды печки ВАЗ 2110
• Температура поступающего воздуха не поддается регулировке. Здесь может быть несколько причин. Среди главных – «зависла» заслонка отопителя, неисправен моторедуктор. Также не исключено, что подводит блок управления; Моторедуктор заслонки отопителя ВАЗ 2110
• Датчик температуры, находящийся на потолке салона вышел из строя. Его проще всего снять и заменить. А вот если необходимо снятие отопителя, то придется повозиться, причем — немало. Однако, как бы не воротили нос автолюбители от такой разборки, но, скажем, накануне холодного сезона печку необходимо привести в рабочее состояние.

Внутренности потолочного датчика температуры воздуха в салоне Снятие потолочного датчика температуры воздуха в салоне

Снятие и установка радиатора отопителя на ВАЗ 2110

1. Перед началом работ отсоедините минусовой провод от аккумулятора.

2. Теперь нужно снять накладку рамы ветрового стекла, облицовку и шумоизоляционную обивку.

3. Затем снимите вентилятор отопителя.

4. Отверните винт крепления хомута вакуумного шланга. Отсоедините шланг от корпуса отопителя.

5. Подцепите и снимите 3 пружинные скобы крепления переднего корпуса воздухозаборника отопителя.

6. Теперь открутите 2 винта среднего крепления переднего корпуса.

7. Открутите винт бокового крепления переднего корпуса

8. Теперь можно снять передний корпус.

9. Отсоедините пароотводящий шланг от штуцера радиатора ослабив затяжку хомута.

10. Ослабьте все хомуты на шлангах и отсоедините их от штуцеров радиатора.

11. Снимите 2 скобы крепления заднего кожуха отопителя.

12.  Открутите 3 винта крепления заднего кожуха отопителя.

13. Теперь можно снять задний кожух отопителя

14. Достаньте радиатор.

15. Если радиатор протекший, то его нужно заменить. Годный радиатор снаружи прочистите кисточкой. Чтобы прочистить его внутри продуйте радиатор сжатым воздухом.

16. Установите радиатор отопителя на место в обратном порядке

При установке заднего кожуха обратите внимание на то, чтобы вилка на оси заслонки зацепилась за рычаг

17. Если вам удалось зацепить заслонку за рычаг, то она остается в поднятом состоянии. Если заслонка опустилась, значит вилка не зацепилась за рычаг.

18. Наконец залейте охлаждающую жидкость в систему и проверьте работу всех приборов и герметичность всех соединений.

Видео по теме:

Источники

• http://luxvaz.ru/vaz-2110/106-zamena-radiatora-pechki.html
• http://avtovx.ru/elektrooborudovanie/zamena-pechki-vaz-2110-47/
• http://remont2110.ru/snyatie-i-ustanovka-radiatora-otopitelya-na-vaz-2110.html

Обслуживание и ремонт печки ВАЗ 2110

Уход за системой отопления в теплое время года имеет специфические особенности. Так как в процессе эксплуатации техники внутри радиаторов собирается много накипи, то снижается эффективность функционирования всего агрегата. Для очистки балластных элементов автовладельцу потребуются пара червячных брусьев, пара резиновых уплотнителей, ключи, охладитель и резервуар для собирания отработанного антифриза.

Изначально следует выключить электродвигатель и позволить ему остыть. Внизу каждого патрубка необходимо постелить ветошь. Далее производят ослабление хомутов шлангов, сквозь которые охладитель направляется в двигательный отсек. Потом выполняют снятие резиновых соединителей с крана и патрубков, отворачивают саморезы крепежей на уплотнителе, отсоединяют приводную тягу на кране с корпусом вентилятора.

Радиаторные патрубки снимаются из отверстия, размещенного в заслонке двигательного отсека. При съеме крана производят прочистку патрубков и крана. Для точного диагностирования поломки переключателя печки на ВАЗ 2110 необходимо проанализировать напряжение на контактах при изменении положения ручки узла. При отсутствии изменений в напряжении его следует заменить.

Заслонка также может деформироваться и заклинивать в некоторых положениях. Сейчас можно приобрести стальную заслонку и поменять деформированную из пластика, однако это достаточно трудоемкое мероприятие. Быстро заставить ВАЗовский обогреватель нагнетать теплый воздух можно таким образом. Сначала следует отключить контроллер.

При поступлении питания 12 В заслонка станет открываться/закрываться в соответствии с полярностью. Контроллер не способен выдать необходимую силу тока для перемещения заклиненного или деформированного клапана, а подпитывание напрямую от аккумуляторных батарей позволит принудительно воздействовать на нее, меняя полярность. После этого необходимо установить регулятор печки на ВАЗ 2110 в положение максимум, поставить контроллер обогревателя назад и до весны не менять положение регулятора.

При потеплении можно будет разобрать печь и разобраться в причине заклинивания.

Запчасти и инструменты

Прежде чем поменять протекающий или, возможно, забитый радиатор, нужно выбрать новый. Здесь вам – простор, вполне возможно, что вы захотите медный, ДААЗ или приоровский. Но постарайтесь самостоятельно определиться, посмотреть на форумах отзывы о разных моделях, а уже затем покупать.

Обратите внимание на состояние патрубков, вполне возможно, что им также нужна замена. Понадобятся еще хомуты, постарайтесь не ограничиваться тремя рекомендованными, запас, как известно, не помешает

Нужна будет крестовая отвертка, желательно – короткая. И еще – пинцет, без него установить защелки нелегко.

Прежде всего – нужно слить антифриз. Если он окажется чистым, его затем можно будет залить снова, уже в новый радиатор отопления, поэтому подготовьте чистую емкость.

Откручиваем для падения давления крышку на расширительном бачке. Затем находим позади модуля зажигания пробку, и полностью ее откручиваем. Выливается в сливное отверстие литра 4 антифриза.

Другой вариант – слив через расширительный бачок. Хотя этот способ менее удобен. Нужно снять шланг, отсоединив его от печки, а затем еще – резиновый патрубок.

После слива антифриза, ремонт в зависимости от образца отопителя, немного отличается.

Печка старого образца

Вначале рассмотрим, как произвести ремонт радиатора отопления печки старого образца. Его снятие производится со стороны капота таким образом:

1. Снимаем резиновый уплотнитель жабо;
2. Находим под главным тормозным цилиндром винт, крепящий жабо и откручиваем;
3. Выкручиваем винты, крепящие правую часть жабо (их 4) ;
4. Отцепляем находящиеся на жабо 2 хомутика, крепящие шланги и провода;
5. Отсоединяем клемму «плюс» и провод «минус» вентилятора;
6. Левую часть жабо нужно отодвинуть вперед, не снимая полностью. Для этого достаточно открутить пару винтов;
7. Снять ветровую накладку;
8. Если таковая имеется, то клемму датчика, показывающего уровень тосола, нужно отсоединить. Убрать с расширительного бачка пароотводящий шланг.

Далее снимаем по очереди:

• Шланг омывателя переднего стекла;
• Стеклоочистители;
• Накладку ветрового стекла;
• Зажимы, крепящие корпус отопителя;
• Его переднюю часть вместе с вентилятором;
• Салонный фильтр;
• Другую часть корпуса вентилятора;
• Все шланги: подачи, обратки и пароотводящий;
• И, наконец, не без усилия можем снять корпус радиатора.

Если он у вас медный, и вы обнаружили в нем небольшую течь, не спешите выбрасывать, для него ремонт вполне возможен. Медь легко паяется, но если у вас такого опыта нет, лучше поручите это дело опытному мастеру. Поверьте – оно того стоит.

Все же на первом месте по качеству среди радиаторов – медный, а уже за ним идет ДААЗ. В любом случае прежде, чем менять, осмотрите агрегат, очистите его, оцените, возможен ли для него ремонт.

Устанавливая тот же, очищенный, уже исправленный или новый радиатор, следите, чтобы педалька пластикового корпуса вентилятора (лучше заменить его на алюминиевый) попадала точно в паз, иначе редуктор не сможет менять положение заслонки, и тепла вы не дождетесь.

Монтаж узла

Взаимозаменяемость моторедукторов

Когда работа по восстановлению функциональности ММР закончена, установите его на место. Для этого:

• Введите в прорезь рычага штифт рычага микромоторедуктора. Он находится на приводе заслонки;
• Если рычаг повернут не должным образом, на двумя проводами подайте напряжение в 12В на контакты разъема мотора. Тут речь идет о желтых проводах. Так вы сможете вернуть рычаг в правильное положение;
• Установив микромоторедуктор, проверьте его на предмет работоспособности, плюс проследите, как двигается привод заслонки вашего отопителя, исправно ли «пашет» рычаг управления печкой для регулировки температуры.

Выполним ремонт или замену заслонки и привода печки, вы сможете вернуть отопителю прежнюю функциональность и самостоятельно определять, какой температурный режим будет установлен внутри салона вашего ВАЗ 2110.

 Загрузка …

Ремонт заслонки печки ВАЗ-2110

Ремонт заслонки производится только в ситуации, когда её перекосило или заклинило в определённом положении. Назвать это ремонтом очень сложно, это чаще всего вынужденная мера продления на короткий промежуток времени её функционирования. Если проблемы с задвижкой или её приводом имеются, то в скором времени всё же придётся разбирать печку и производить замену вышедших из строя деталей.

Ремонт заключается в установке задвижки на штатное посадочное место. Для этого разбирать полностью отопитель не потребуется. Достаточно при включённом зажигании попробовать с помощью ручной регулировки попытаться усадить задвижку на посадочное место. А также можно снять дефлектор и рукой попытаться активировать заслонку. Если она начала двигаться, значит, у вас получилась временная мера по устранению неисправности. Однако, как ранее было указано, это условное устранение проблемы. В случае заклинивания детали, в скором времени предстоит её замена, так как печка правильно функционировать не будет.

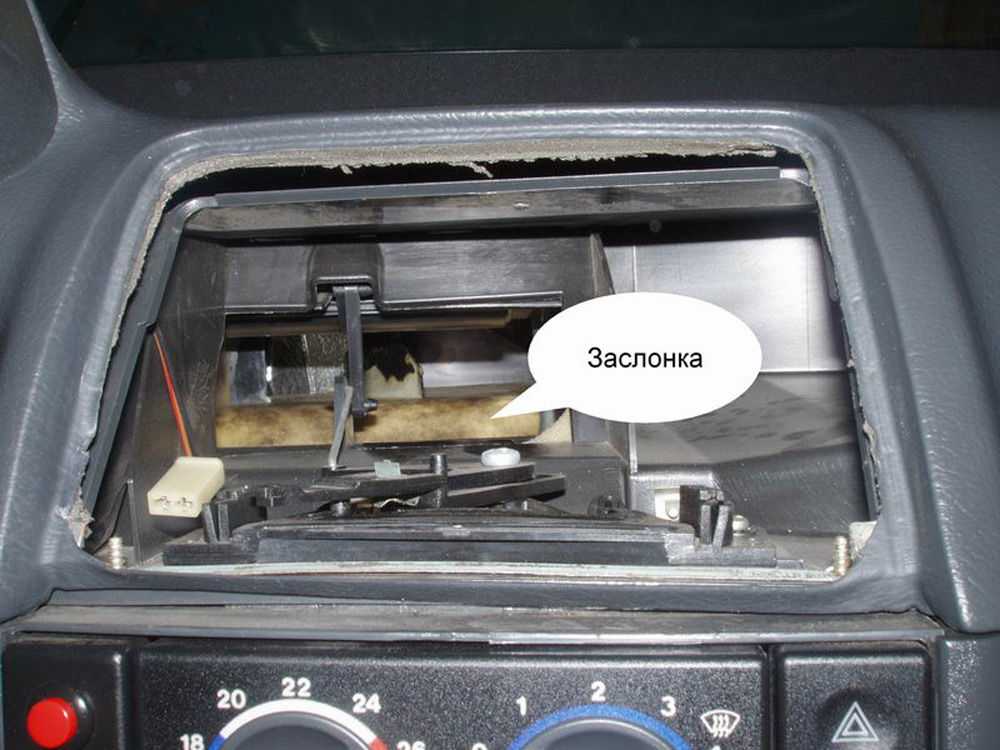

Местонахождение заслонки печки автомобиля ВАЗ-2110

Если после восстановления производительности заслонки при включённом зажигании есть возможность только ручного управления задвижкой, тогда источником поломки является микроредуктор.
