Замена катализатора lada 2109i (ваз 2109i)

Замена на 16-клапанном двигателе

В случае с 16-клапанным силовым агрегатом, катализатор входит в конструкцию с выходным коллектором. Потому ищите его за блоком цилиндров непосредственно в подкапотном пространстве.

Нюанс демонтажа с 16-клапанника заключается в наличии двух лямбд.

Первая располагается непосредственно на катализаторе. Она служит для настройки топливной смеси;
Вторая находится на фланце уже после устройства. Ее называют экологической. Если данной лямбды не окажется на месте, датчик сразу выдаст ошибку, впрыск перестанет работать должным образом, увеличится тяга и повысится расход топлива.

Решить этот вопрос можно двумя способами:

Если вы купили паука на один регулятор, электронный блок управления может быть прошит на Евро 2 с текущего Евро 3. Но у такого паука есть серьезный недочет — единственная резьба для лямбды находится на фланце. Чтобы впрысковую лямбду туда монтировать, придется собрать удлинитель из провода и двух разъемов, именуемых мама-папа.
Если это паук на два регулятора, впрысковая лямбда монтируется в штатное гнездо. Резьбу для второго датчика глушат или ставят на ее место обманку для электронного блока управления. Во второй ситуации перепрошивать ЭБУ не нужно.

Особенности конструкции

У всех отечественных автомобилей выхлопная система устроена примерно одинаково. Это существенно упрощает вопрос самостоятельного ремонта без привлечения специалистов.

Выхлопная система (ВС) включает в себя несколько основных компонентов.

Элемент системы	Функции
Приемная труба	Внутри этой трубы размещается специальный зонд. Данное устройство изучает состав отработанных газов, контролирует и анализирует состав смеси, которая идет в блок цилиндров
Катализатор	Это тот самый элемент системы, который позволяет свести к минимуму вредоносность выходящих из ВС газов
Дополнительный глушитель	Он монтируется к катализатору при помощи специального хомута. Задача дополнительного глушителя заключается в приеме основного шума, потому на выходе из трубы звук незначительный
Основной глушитель	Тот самый компонент, который выглядывает из-под заднего бампера вашего автомобиля. Он соединяется с дополнительным глушителем хомутом

Основные компоненты и крепежи

Вся система выхлопа автомобиля ВАЗ 2109 находится в подвешенном состоянии и удерживается за счет наличия крепежных резиновых подвесов. Подвесы, в свою очередь, привинчены к днищу машины.

Способы ремонта

Часто путешествуя по нашим «великолепным» дорогам, вы то и дело наезжаете на всевозможные кочки, выбоины, ямы. Если после прохождения очередного подобного препятствия машина начала заметно шуметь, чего не было ранее, то самый вероятный исход — это пробоина главного глушителя. Наличие отверстия не позволяет как раньше работать спокойно, тихо и эффективно.

Закон РФ гласит, что эксплуатировать автомобиль с пробитым глушителем запрещено. Потому единственным правильным решением будет ремонт узла.

Отремонтировать основной глушитель можно двумя способами:

Заменить на новый. Практично, легко и быстро. Подобную работу вы без проблем выполните своими руками.
Заварить пробоину. Подойдет такой вариант только в том случае, если пробоину возможно заварить при ее размерах, а также у вас имеется опыт в сварке. Лучше сварку поручить профессионалам.

Замена основного глушителя

Чтобы снять глушитель, следуйте достаточно простой пошаговой инструкции.

Вооружитесь глубокой торцевой головкой на 13, накидным ключом на 13 и трещоткой.
Загоните автомобиль на смотровую яму, либо поднимите с помощью подъемника. Хотя вряд ли у вас в гараже найдется подъемник. А вот ямами оснащаются практически все гаражи в авто кооперативах.
Дождитесь, пока вся выхлопная система полностью остынет, иначе ожогов не избежать.
Отсоедините основной глушитель от резонатора, то есть дополнительного глушака. Чтобы сделать этого, найдите стяжной хомут. Крепежная гайка прихватывается накидным ключом, чтобы избежать проворачивания. В это же время трещоткой выкручивается болт.
Открутив болт, снимите крепеж, рассоедините элементы выхлопной системы, уберите хомут и освободите основной глушитель от резонатора.
Аккуратно снимите переднюю часть глушака с прорезиненной подвески.
Извлеките его с задних подвесок и вытащите поврежденный элемент наружу.
Дальше действуйте по обстоятельствам. Как мы отмечали, пробитый глушитель можно заварить, либо на его место установить новый.
Обратная сборка проводится согласно указанной инструкции, только в противоположной последовательности.

Выбирая новый основной глушитель, ориентируйтесь на характеристики заводского изделия. Если хотите видоизменить заднюю часть авто, на обычную трубу просто устанавливается декоративная насадка. Выдумывать что-то с модернизацией ВС следует только в том случае, если проводятся работы по технической доработке автомобиля — тюнинг.

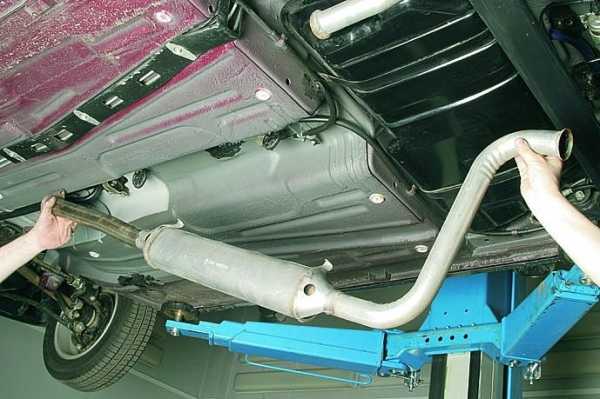

Демонтажные работы

Замена резонатора

Чтобы поменять дополнительный глушитель, действуйте согласно представленной инструкции:

По аналогии с предыдущим этапом, рассоедините основной и дополнительный глушители;
Отключите элемент от катализатора. Здесь вам приходится накидной ключ, которым откручивается пара крепежных болтов;
Поднимите немного агрегат и отсоедините его от подвесок из резины;
В некоторых случаях вручную сделать это не удается. В такой ситуации воспользуйтесь плоской отверткой, чтобы поддеть подвески;
Процесс демонтажа еще легче, чем в случае с основным глушителем;
Установка нового элемента выполняется в обратной последовательности.

Меняем катализатор

Скажем сразу, что выход из строя катализатор на ВАЗ 2109 — это достаточно большая редкость. Но понимать особенности замены данного элемента никому не будет лишним.

Катализатор при работе двигателя нагревается до 600 градусов по Цельсию, потому ему требуется больше времени, чтобы остыть, нежели паре глушителей. Прежде чем приступать к работе, убедитесь, что элемент остыл.

Для демонтажа и замены устройствам вам нужно:

Отсоединить от катализатора дополнительный глушитель. Для этого накидным ключом удерживаются гайки, а вторым инструментом откручиваются крепежные болты;
Аналогичным методом выкручиваются со своих мест болты, соединяющие катализатор и приемную трубку;
Далее катализатор аккуратно извлекается из резиновых подвесок;
Берем новый катализатор, устанавливаем его в обратной последовательности.

Выхлопная система, предусмотренная для модели ВАЗ 2109, до безобразия простая. Это приятно радует владельцев, поскольку не требуется затрачивать много сил, времени и денег на ремонт. Большинство работ выполняется самостоятельно.

Загрузка …

Поломки и их признаки

Обычно данный элемент начинает «чудить», когда проходит около 150 тысяч километров. То есть это скорее возрастная проблема машины.

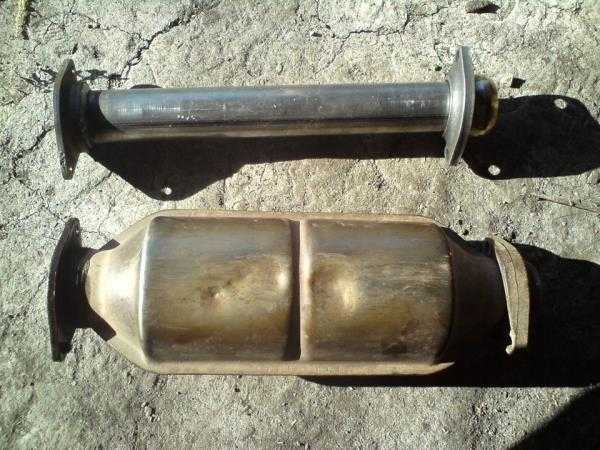

Стандартный и модифицированный

Характерные признаки того, что катализатор забился, это:

Динамика автомобиля существенно и заметно ухудшается;
Запуск двигателя происходит с проблемами;
В салоне наблюдается характерный запах серы;
Двигатель работает нестабильно на холостых оборотах.

Если автомобиль перестает нормально ехать, желательно сразу проверить состояние данного устройства. Увы, в гаражных условиях не всегда это можно сделать, поскольку требуется специальное оборудование, приборы. Но два способа все же имеется.

Установить на место лямбда зонда манометр. Включайте в работу мотор и проверяйте давление. Если оно составляет более 0,5 атмосфер, дела плохи.
Во втором случае вам потребуется дистанционный пирометр. Если катализатор работает нормально, температура трубы до него будет выше, чем после него. Но при одинаковой температуре это говорит о разрушении сот и нарушении функции гашения пламени.

Второй метод позволяет получить косвенные данные, потому давление проверить нужно обязательно в любом случае. Если обнаружена поломка, катализатор подлежит обязательной замене.

Замена у 8-клапанного двигателя

Вариант устройства для восьмиклаппаника

Некоторые считают, что вместо вышедшего из строя фильтрующего устройства, можно установить обычную гофрированную трубу. Тоже неправильное решение. От этого шум станет невероятно высоким, а выхлопные газы очень быстро разрушат глушитель. Можно обойтись бюджетным вариантом замены — вырезать участок катализатора, выбить из него соты из керамики и выполнить сварку, заделав тем самым корпус. Но приготовьтесь к тому, что шум станет вашим постоянным спутником.

Лучше всего заменить заводской катализатор на эффективный пламегаситель. Его собирают своими руками или обращаются за помощью на станции технического обслуживания, а также приобретают готовые решения в магазинах автозапчастей. Какой вариант подходит вам больше, тот и выбирайте.

Снять агрегат и заменить его другим устройством — дело одного часа. При этом из-за электроники переживать не стоит. Датчик кислорода один, причем устанавливается он до катализатора. Следовательно, замена его на пламегаситель никак не повлияет на показания измерений.
