Как заменить подшипники и сальники внутреннего ШРУСа в переднем мосту ВАЗ-2121
Если при диагностике моста обнаруживаем, что радиальный зазор в подшипниках корпуса внутреннего шарнира превышает 0,05 мм, то подшипник нужно заменить.
По каталогу номера сальников правого привода — 21213-2301034; левого привода — 21213-2301035.
Номера подшипника корпуса внутреннего шарнира — 2107-1701190-01; 2107-1701190-03; 2107-1701190-04; 2107-1701190-05
Работу проводим на подъемнике или смотровой яме
Рассмотрим замену подшипника правого колеса.
Снимаем привод переднего колеса (По снятию и установке переднего привода смотрим статью – «Снятие и установка переднего привода»).
|
1. С помощью щипцов, снимаем стопорное кольцо |
2. Извлекаем пружинную шайбу |
|
3. Сбиваем с вала крышку подшипника, вместе с подшипником с помощью молотка с пластмассовым бойком. |
4. Снимаем подшипник корпуса внутреннего шарнира |
|
5. Из проточки пассатижами извлекаем установочное кольцо |
6. Снимаем крышку подшипника с сальником |
|
7. Если нужно заменить кронштейн крепления переднего моста, то снимаем его |
8. Подходящей головкой или отрезком трубы выбиваем сальник |
|
9. Вынимаем сальник из крышки |
10. Смазываем поверхность нового сальника, запрессовываем его в крышку. |
Сборка узлов производится в обратном порядке.
Снятие и установка наружного шарнира Нива 2121-2131
НИВА / 2121, 2131 / ремонт / трансмиссия / приводы передних колес / Наружный шарнир
Наружный шарнир.
- Снимаем привод с ваз 2121 (см. Снятие приводов передних колес).
- При замене чехла очищаем шарнир снаружи и зажимаем вал в тиски с накладками губок из мягкого металла.
Работу проводим при замене шарнира, его чехла и смазки.
Пассатижами сжимаем за выступы малый хомут и, поддевая отверткой, разъединяем его.
Аналогично снимаем большой хомут.
- Сдвигаем защитные пластиковый кожух и резиновый чехол по валу.
- Очищаем и протираем торцевую часть шарнира от старой смазки.
- Через выколотку из мягкого металла сбиваем шарнир нива 2131, нанося удары по торцу обоймы.
- Выколотка не должна передавать усилие на сепаратор или шарики во избежание их повреждения.
- Снимаем шарнир.
- Шарнир фиксируется на валу стопорным кольцом, расположенным в проточке на конце вала.
Поддеваем стопорное кольцо отверткой…
…и демонтируем его.
Разъединяем резиновый защитный чехол и пластиковый кожух.

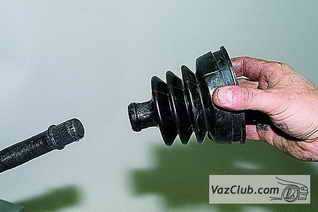

Снимаем чехол…
- …и кожух.
- Для замены упорного кольца…
- …снимаем его щипцами.
- Устанавливаем шарнир в обратной последовательности.
- При установке старого шарнира ваз 2121 предварительно очищаем его от смазки.
- Очистив вал нива 2121, наносим тонкий слой новой смазки ШРУС-4 и надеваем на вал кожух и новый чехол. Устанавливаем на вал новое стопорное кольцо.
- Вкладываем в полость шарнира 60 см3 смазки ШРУС-4.
- Через выколотку из мягкого металла напрессовываем шарнир ваз 2131 на вал.
- Надеваем чехол на корпус шарнира нива 2121. Устанавливаем новые хомуты (перед затяжкой хомутов выпускаем избыток воздуха из чехла, поддев отверткой посадочный поясок чехла).
