Замена генератора lada 2112 (ваз 2112) своими руками

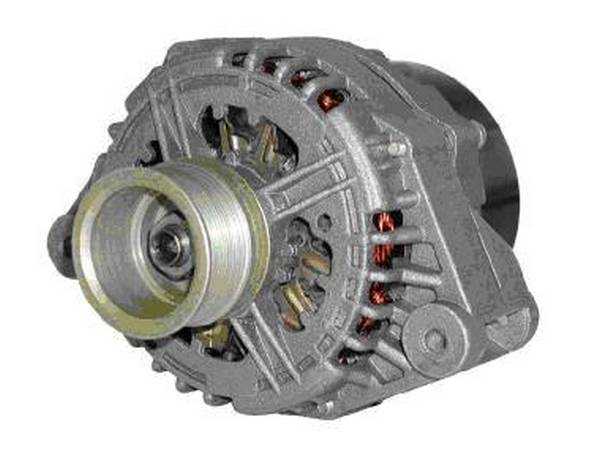

Для чего нужен генератор

Как известно, генератор – это устройство автомобиля, которое обеспечивает электричеством различные элементы, преобразуя механическую энергию в ток. Это своеобразный источник энергоснабжения, который частенько заменяет стабильное центральное питание. Другими словами, автомобильный генератор заряжает АКБ при работающем моторе.

Основная информация о генераторе

Итак:

Размещен генератор на Ваз 2112, как правило, в передней части двигателя.
Приводится в работу коленчатым валом.

Как правило, различают две разновидностей генератора, два его типа. Традиционный генератор и компактный. Эти типы различаются друг от друга компоновкой вентилятора, устройством корпуса, шкивом и многим другим. Но общие детали у них неизменны:

ротор;
статор;
щеточный узел;
регулятор напряжения;
выпрямительный блок.

Примечание. Все вышеперечисленные элементы помещены в закрытый корпус.

Рассмотрим в отдельности каждый элемент генератора.

Эта деталь предназначена для того чтобы создавать вращающееся магнитное поле:

На валу ротора имеется обмотка возбуждения, которая специально помещена в две полюсные половины.

Примечание. Каждая из этих полюсных половинок имеет 6 выступов.

На валу ротора имеется два контактных кольца, через которые и осуществляется питание обмотки возбуждения.

Примечание. Как правило, кольца эти бывают сделаны из меди, а иногда и из стали или латуни.

Этот элемент служит для того чтобы создавать переменный электрический ток:

Статор объединяет обмотку и металлический сердечник, который состоит из стальных пластин.

Примечание. В сердечнике бывает выполнено 36 пазов, куда укладываются три обмотки. Вместе они образуют трехфазное соединение. Корпус

Корпус генератора – это элемент, который представляет собой две крышки. Передняя крышка размещена со стороны приводного шкива генератора, а задняя – со стороны контактных колец.

Благодаря этому узлу обеспечивается подача тока на контактные кольца. Две графитные щетки, пружины и щеткодержатель – вот и все то, из чего состоит щеточный узел.

Этот элемент преобразует синусоидальное напряжение в напряжение постоянного тока. Состоит выпрямительный блок из пластин-теплоотводов и диодов.

Предназначен для поддержания напряжения в генераторе. На сегодняшний день известны несколько конструкций этих самых элементов:

регуляторы напряжения в гибридном исполнении;
регуляторы напряжения в интегральном исполнении.

Каким образом на ВАЗ-2110 с 8 и 16 клапанами снимается генератор

Генератор отвечает за поставку электричества к двигателю транспортного средства. На ВАЗ-2110 этот узел располагается перед двигателем, что облегчает к нему доступ. Снять агрегат и разобрать его не составит труда даже для неопытного автолюбителя. Разберемся с основными поломками, с которыми сталкиваются автомобилисты.

Принцип работы генератора

Этот агрегат состоит из нескольких деталей:

корпус;
ротор;
статор;
выпрямительный мост;
реле-регулятор;
шкив.

Благодаря генератору, крутящий момент от силовой установки превращается в электрическую энергию. Ротор в процессе вращения создает магнитный поток, который регулируется при помощи реле, а шкив осуществляет ременную передачу. Движение ротора происходит при помощи подшипников, при слаженной работе которых вал перемещается легко.

Еще одно назначение реле-регулятора – ограничение выходного напряжения в пределах от 13,6 до 14,7 В. Напряжение передается через коллекторные кольца на щетки, а выпрямительный мост отвечает за то, чтобы энергия передавалась в одном направлении.

Какие поломки часто встречаются

Чаще всего генератор на 8 и 16 клапанных ВАЗ-2110 выходит из строя в результате попадания влаги и грязи. Еще одной причиной является износ составных частей этого узла, а именно щеток. Чаще всего неисправность проявляют себя следующим образом:

генератор не выдает электроэнергию;
ток на выходе либо слишком высокого или низкого напряжения;
во время работы двигателя раздаются посторонние звуки, чаще всего писк или визг.

Проверка работы генератора происходит при помощи специальных стендов или цифрового вольтметра. Если в области моторного отсека раздаются посторонние звуки, то в первую очередь необходимо проверить натяжение ремня ГРМ. Чаще всего причина именно в нем, но после проверки снимите ремень со шкива и запустите двигатель. Отсутствие шума является поводом проверить работоспособность автогенератора более тщательно.

Как правильно снять генератор на ВАЗ-2110

Если у вас силовой агрегат с 8 клапанами, то лучше всего вести работы сверху. В шестнадцатиклапанной разновидности снимать генератор необходимо снизу. Для этого сначала открутите поддон. Перед работой подготовьте несколько разных ключей. Снять этот узел можно быстро, если придерживаться следующей инструкции:

Обесточьте бортовую систему автомобиля – для этого достаточно снять «минусовую» клемму с аккумуляторной батареи.
На плюсовой шпильке автогенератора найдите гайку М10 и открутите ее.
С задней стороны устройства к генератору подведены провода, которые нужно отсоединить перед следующим этапом разборки.
Ключом на 13 ослабьте верхнюю и нижнюю гайки.
Выкрутите натяжной болт ключом на 10, чтобы ослабить натяжение ремня и снять его.
После чего полностью удалите обе гайки (верхнюю и нижнюю), снимите натяжную планку.
Аккуратно проверните генератор под прямым углом и извлеките его из моторного отсека.

Если вы хотите провести ремонт этого агрегата, стоит тщательно протереть его ветошью, чтобы убрать все загрязнения.

Как разобрать генератор

Для начала сделайте две метки на крышках из металла. Это поможет вам потом собрать агрегат без проблем.

Отожмите металлические защелки и снимите пластиковую крышку.
Крестообразной отверткой открутите винты крепежа регулятора напряжения.
Открутите гайку М10. Затем отверткой удалите винт и извлеките конденсатор.
Для снятия шкива, зажмите корпус генератора в тисках. На гайку наденьте головку на 21, а через отверстие в головке накиньте на нее шестигранник на 8. Только после того как вы открутите гайку, можно будет снять шайбу и шкив.
Уберите четыре крепежных винта, чтобы разобрать генератор на две части.
Из задней части корпуса выкрутите винты крепления провода статора и диодного моста.
Удалите диодный мост и обмотку автогенератора.
Ротор выдавите из крышки пальцами вместе с подшипником.
Аккуратно снимите втулку подшипника.
Возьмите съемник и удалите подшипник.

Разборка самого автогенератора гораздо сложнее, чем снятие всего узла с автомобиля. Для выполнения ремонта, вам нужно будет провести диагностику составных частей этого агрегата

Прежде всего обратите внимание на щетки, их нужно менять если из держателя этот элемент показывается не более чем на 5 миллиметров. Если подшипники вращаются туго, то дефектным элементом являются именно они (при работе может быть слышен гул)

Пробой обмотки стартера и ротора можно проверить омметром, этим же прибором определяется работоспособность конденсатора. Если на контактных кольцах появились зазубрины, царапины или задиры, то их нужно аккуратно отшлифовать до блеска мелкой наждачной бумагой.

Демонтаж генератора с ремнём вспомогательных агрегатов

Будем говорить о снятии генератора с «длинным» ремнём. Сделайте всё так же, как на шаге 1 (см. выше). Затем ослабьте верхний винт на корпусе генератора.

Где находится натяжной ролик

Подвиньте генератор к двигателю. Ослабьте натяжение ремня, выкрутив на 1-2 витка винт на ролике (см. фото).

Перед тем, как откручивать винт, запомните, в каком положении находился ролик. Поможет «плоский» настроечный ключ.

Специальный ключ для натяжных роликов

Ремень нужно снять со шкивов. Затем откручивают крепёж (два винта) и полностью снимают генератор.

Все элементы крепления генератора

Гайки надо удерживать ключом «на 13».

Натяжной ролик при монтаже выставляют в прежнее положение. Если ремень не заменяется, такой вариант будет правильным.

Как заменить щетки генератора на ВАЗ 2110-ВАЗ 2112?

Примечание!Щётки можно заменить двумя способами, какой выберите именно вы, решать только вам, первый способ заключается в снятии генератора с автомобиля и в замене щёток (Удобно, но времени больше занимает), второй способ заключается просто в отсоединении клеммы минус с АКБ (Как скинуть клемму, читайте в пункте 1 статьи: «Замена аккумулятора на автомобиле») и в проделывании всей работы на установленном генераторе на автомобиле (Не очень удобно но и не сложно будет щётки снять, если всё будете делать правильно, то сэкономите чуточку времени, если же инструментов коротких и подходящих для этого не будет, то даже и преступать к такой работе не имеет смысла, лучше всё на снятом генераторе делайте, а о том как снять генератор, читайте в статье: «Замена генератора в автомобиле»)!

1. Чтобы поменять щётки, сперва отожмите три защёлки на генераторе по бокам, которые крепят к нему крышку и после чего эту крышку от генератора отсоедините (см. маленькое фото), теперь у вас появляется доступ к регулятору напряжения, у него есть два винта которые его крепят (Указаны синими стрелками), вы эти винты выкрутите и после этого потянув за регулятор, отсоедините и тем самым снимите его полностью с генератора.

Примечание!Когда вы сняли регулятор, вы можете его целиком со щётками поменять или же если у вас нет такой возможности (Не где не продаётся он или просто денег на регулятор нет), то можно найти щётки отдельно и заменить только их, они к регулятору по средством пайки крепятся (Вернее их провода припаяны к клеммам регулятора), поэтому в этом случае берите паяльник и отпаяйте провода идущие от щёток и после чего снимите их с регулятора и новые точно так же, по средством пайки на те же места установите, более подробно всё смотрите в ролике который размещён ниже, но только в нём звука нет, но в принципе и по видео всё прекрасно понятно!

2. Пару слов про проверку щёток скажем, как только вы регулятор вынете поглядите на сами щётки которые должны быть в нормальном состоянии и иметь длину не менее 5 мм (см. фото 1), если меньше они меньше, то либо меняйте их отдельно, либо же целиком весь регулятор заменяйте чтобы проблем уже точно никаких в будущем у вас не было с ним, так же проверить сам регулятор можно следующим образом, подсоедините контрольную лампу на 12 Вольт как показано на схеме 2 (То есть к щёткам) и подайте это же самое напряжение 12 Вольт (Аккумулятор подать может, то есть от него провода тоненькие какие ни будь проведите) «+» на клемму, а «-» на массу, при этом лампа должна будет загореться и тоже самое проделайте но только подайте ток уже не на 12 В, а на 15-16 В и если лампа погаснет, то всё с регулятором в порядке и он не нуждается в замене.

Дополнительный видео-ролик:Более подробно и наглядно увидеть процесс замены регулятора напряжения на новый, вы можете в ролике который размещён чуть ниже:

Как снять и заменить генератор — пошаговая инструкция

Владельцы русского автопрома часто сталкиваются с проблемой в работе генератора. И что уж говорить о старых машинах, когда на новых машинах он частенько выходит из строя. Так вот, в этой статье мы с вами рассмотрим как снять генератор на автомобилях ВАЗ 2110-2112.

Работу лучше выполнять на смотровой яме.

Ход работ:

Первое что нужно сделать – отключить минусовую клемму аккумулятора, чтобы ничего не замкнуть

Далее необходимо снять брызговик двигателя (о том как его снять читаем здесь)
Отсоединяем провод возбуждения генератора, как показано на рисунке

Берем ключ на 10 и откручиваем гайку крепления проводов к плюсовому приводу генератора и снимаем оба провода

После этого нужно снять ремень генератора (читаем здесь, как снять ремень генератора)

Далее берем накидной ключ на 10 и откручиваем регулировочный болт генератора, после чего вынимаем его из верхнего кронштейна.
Снимаем натяжную планку

Берем ключ на 13 и откручиваем гайку нижнего крепления генератора и вынимаем болт (как показано на рисунках), придерживая генератор

После этого можно снимать сам генератор

Установку и замену генератора осуществлять в обратной последовательности.

Замена и ремонт генератора

Замена генератора Ваз 21124

Как становится понятно, ни о какой нормальной эксплуатации транспортного средства и речи идти не может, если генератор неисправен. Деталь эта обязана подвергаться техническому осмотру каждые 15 тыс. км пробега. Если на стадии диагностики выявляются замечания, то их следует в срочном порядке устранять.

Демонтаж генератора

Заменить генератор Ваз 2112

Снять генератор своими силами не составит никакого труда. Рассмотрим алгоритм действий:

В первую очередь, следует отсоединить минусовой провод от АКБ.
Берем ключи на 10 и 13.
Находим провод, который идет на генератор и отсоединяем его.
Гайку крепления провода к выводу на плюс, также отворачиваем.
Снимаем провод вывода.
Теперь надо снять натяжную планку генератора.

Ваз 2112 как снять генератор

Находим нижнее крепление генератора и отворачиваем гайку, которая фиксирует деталь с этой стороны.
Болт крепления демонтируем.
Генератор снимаем с Ваз 2112.
Проводим замену.

Примечание. После того, как генератор снят, обычно проводится его разбор, для определения причины поломки.

Разбор генератора

Ваз 2112 снятие генератора

После того, как генератор снят, выполняется разбор устройства, чтобы определить причину выход из строя:

3 пружинных фиксатора отжимаются.
Снимается защитный кожух диодного моста генератора.
Теперь следует отвернуть винты крепления регулятора напряжения (лучше всего для этого подойдет фигурная отвертка).
Колодку с проводом также отсоединяем от вывода реле-регулятора.
Снимаем его.

Ваз 2112 снять генератор

Теперь надо снять выпрямительный блок или как его еще называют, диодный мост. Вооружаемся накидным ключом на 8, фигурной отверткой и ключом на 10.
Отворачиваем три болта, соединяющих выводы обмоток статора с диодным мостом.
Провода выводов обмотки статора отгибаем в сторону.
Винт крепления конденсатора отворачиваем, используя фигурную отвертку.
Снимаем выпрямительный блок и конденсатор(см. Меняем конденсатор (генератор ваз)).
Теперь выворачиваем две гайки контактного болта, для этого используя ключ на 10.
Снимаем втулки.
Демонтируем главный болт выпрямительного блока.

Обычно на данном этапе удается найти причину поломки. Если нет, то разбор продолжается дальше, вплоть до снятия подшипников. Инструкция, представленная выше, дает практическое понимание того, как заменить генератор своими руками. В процессе рекомендуется изучить фото и видео – материалы, как наглядные пособия. Цена такого ремонта естественно не будет высокой, ведь все работы выполняются самостоятельно.

Замена генератора: снятие и установка

Зачастую немало автовладельцев ВАЗ 2110-2112 при первой же неисправности генератора слишком сильно спешат и предпочитают заменить его на новый, вместо того, чтобы просто напросто выяснить причину поломки и устранить ее. В данном случае мы не будем рассматривать ремонт данного устройства, а лишь посмотрим на порядок действий, который необходимо выполнить для снятия и установки агрегата.

Итак, чтобы его демонтировать без проблем, нам понадобится такой инструмент, как:

Головки торцевые на 10 и 13
Трещоточные рукоятки или воротки

Обязательно перед началом ремонта необходимо отключить аккумуляторную батарею автомобиля, сняв минусовую клемму. Иначе вы рискуете получить короткое замыкание при отсоединении плюсовых проводов генератора.

Специально для данного поста, решил сделать видео инструкцию, чтобы наглядно и понятно все объяснить.

Если остались вопросы по видео обзору, можете задавать их в моем канале YouTube. Ниже будет представлено все в обычном формате.

Фото отчет по ремонту

Сразу хочу предупредить, что на данном примере моей ВАЗ 2110, генератор немного зажат кронштейном крепления, так как во время аварии его обломило, поэтому во всех тонкостях показать порядок снятия не смогу. Но все же, основные моменты будут довольно наглядно показаны на фото.

Откручиваем гайку натяжителя, которая стрелкой показана ниже:

После этого отодвигаем генератор назад (в сторону салона автомобиля), и снимаем ремень со шкивов. Теперь можно отсоединить все провода питания. Один «пучок» крепится при помощи шпильки и гайки, а еще один штекер просто фиксируется разъемом:

Затем можно откручивать нижнюю гайку крепления генератора, предварительно подлезть под машину и сняв защиту двигателя(если она установлена):

Обычно болт сидит плотно, поэтому его можно аккуратно и без чрезмерных усилий выбить ручкой молотка:

После чего с обратной стороны пробуем извлекать этот самый болт до конца:

Далее сверху до конца выкручиваем гайку натяжителя и можно аккуратно сдвигать генератор ВАЗ 2110 в сторону, чтобы в дальнейшем его извлечь:

Если будете менять устройство в сборе, то установку проводим в обратной последовательности

Но обратите внимание на то, что модель генератора по возможности должна быть такой, какая была установлена заводом. То есть, прежде всего смотрите на применимость конкретно к вашему автомобилю, а затем на показатель силы тока в Амперах

Что касается цены на генераторы для ВАЗ 2110-2112, то она может варьироваться в зависимости от типа и производителя. Но если взять модель КЗАТЕ, которая в большинстве случаев устанавливается заводом, то стоимость может быть порядка 3500 рублей. Хотя, китайские варианты можно достать почти в два раза дешевле. Правда, не стоит гнаться за низкой стоимостью, так как срок службы данных деталей может быть довольно низким.

Source: autoprivat.ru

Видео «Как поменять ремень генератора?»

Наглядная инструкция по замене приведена на видео ниже (автор — канал В гараже у Сандро).

Итак, чтобы его демонтировать без проблем, нам понадобится такой инструмент, как:

Головки торцевые на 10 и 13
Трещоточные рукоятки или воротки

Возможные неисправности и способы их устранения

Необходимость ремонта генераторного узла может возникнуть по разным причинам. Как показывает практика, наиболее распространенные из них — это вышедшие из строя щетки или подшипники. Про ремонт этих компонентов читайте ниже.

Процедура замены щеток

ВАЗ производится следующим образом:

В первую очередь необходимо отжать три защелки на корпусе устройства, по его бокам. Эти защелки фиксируют крышку к механизму.
Саму крышку можно отсоединить и убрать в сторону. Так вы сможете получить доступ к регулятору.
На регуляторе имеется два болта, фиксирующие устройство — их необходимо открутить. Затем потяните за регулятор и демонтируйте его.
Оцените состояние щеток — если они рабочие, то длина этих элементов должна быть не менее 0.5 см. В том случае, если их размер меньше, то у вас есть два варианта — либо произвести его ремонт, заменив щетки, либо поменять устройство в сборе. Если осуществляется ремонт, то вам потребуется паяльник, поскольку щеточный узел припаян к реле. Для начал необходимо отпаять провода, подключенные к щеткам, а затем демонтировать узел, заменив на новый и надежно припаяв его к контактам реле. Либо же вы просто меняете реле, а дальнейшую сборку устройства производите в обратной последовательности (автор видео — канал IZO)))LENTA).

Как поменять подшипники самостоятельно?

Для замены подшипников выполните следующие действия:

На демонтированном генераторе необходимо заблокировать ротор, для этого используйте отвертку, после чего выкрутите шкив.
Далее, оттянув фиксаторы, нужно снять кожух устройства. На двух половинках корпуса нужно сделать метки, а затем, используя отвертку, нужно будет демонтировать переднюю крышку.
Затем вам нужно будет выбить подшипник из посадочного места, для этого его нужно будет наставить на более подходящий предмет. Как вариант, можно использовать головку на 27.
После этого можно взять новое подшипниковое устройство и набить его смазкой. Этот элемент следует забивать через старый. Чтобы устройство было более надежно закреплено в месте монтажа, при помощи зубила можно развальцевать края.
Теперь перейдем к заднему подшипнику. Для этого под него нужно подставить либо толстую отвертку, либо тонкое зубило, а сверху ударить несколько раз молотком, параллельно переставляя отвертку в противоположную сторону. Демонтаж устройства можно осуществить с помощью рожкового ключа.
