Замена троса сцепления lada 2111 (ваз 2111) своими руками

Замена троса сцепления ВАЗ-2110

Данная процедура проста и не займет много времени.

1. Рекомендуется снять стеклоочиститель и жабо, это облегчает доступ, но можно обойтись и без этого.
2. На КПП находится кронштейн крепления, из него нужно вытянуть трос. Для этого нужны 2 ключа на «19», которыми ослабляют фиксирующие гайки тросика. Натяжение ослабевает, и трос просто вынуть из крепления.
3. Придерживая вилку сцепления, освободить из нее трос.
4. Нужно отцепить трос от педали сцепления.
5. Защитный кожух педали сцепления легко откручивается крестообразной отверткой. Это можно сделать, если сняты жабо и стеклоочиститель. Без их снятия добраться до опорной скобы (что является следующим шагом) можно из салона в неудобной позе, подняв до упора педаль сцепления.
6. Отверткой же подцепить и вытащить вместе с тросом стопорную скобу, которая закрепляет головку троса на педали.
7. Ключом на «10» открутить опорную пластину.
8. Нужно оценить целостность втулки, на которую вы наденете новый трос. При сильной изношенности ей требуется замена.
9. Установка нового тросика производится в обратной последовательности.
10. Тросу требуется смазка, идеальным вариантом будет консистентная смазка, защищающая от промерзания.
11. Завершающим является этап регулировки педали. Расстояние между педалью и полом должно быть 125-130 мм. Для начала педаль сцепления должна быть на том же уровне, что и другие. На кронштейне КПП ослабляют гайки крепления троса. С помощью регулировочных гаек настраивается новое положение: контргайка откручивается на максимальное расстояние, а вторая — до свободного хода педали. Резиновая втулка сдвигается до вилки. Контргайка затягивается.

На этом установка завершена.

Регулировка является важной стадией при замене тросика сцепления. Замена троса — простая процедура, при грамотном выполнении всех этапов переключение передач будет происходить плавно и комфортно для водителя

Демонтаж

Далее необходимо снять старый трос, что позволит установить новый элемент системы сцепления.Последовательность работ при этом будет следующей:

Снимите стеклоочиститель со своей «десятки».
Ослабьте немного контргайку и регулировочную гайку.
Извлеките из вилки отключения сцепления ободок поврежденного троса.
Немного сдвиньте чехол нижнего наконечника кожуха троса, используя ключ на 17.
Одновременно с этим нужно ослабить гайку фиксации наконечника к кронштейну. Наконечник нужно придерживать вторым ключом на 17, что позволит предотвратить проворачивание.
Достаньте из кронштейна искомый наконечник.
Кронштейн механизма стеклоочистителя держится на 2 гайках, которые нужно открутить. Плюс демонтируйте непосредственно сам кронштейн.
Не забывайте, что при обратной сборке кронштейн требуется установить наклонной частью в сторону передка автомобиля.
Теперь вы окручиваете винт крепежа защитного чехла и снимаете его держатель.
Отогните немного чехол, что позволит достать крепеж наконечника тросика к педали, отвечающей за сцепление.
Подденьте при помощи плоской отвертки и снимите опорную скобу с «пальца», а затем демонтируйте наконечник тросика с него.
Следующий шаг заключается в демонтаже болта фиксации держателя троса к кронштейну педали. Так вы сумеете наконец-то вытащить поврежденный трос через салон.
Но и это не все. Снимите с пальца педали втулку.
Если втулка поломана или износилась, ее обязательно замените на новую. Но учтите, конструкцией предусмотрено, что втулка разрезана. Потому это не дефект, возникший в ходе эксплуатации, а задумка изготовителя.

Регулировка педали сцепления

Эта процедура крайне необходима для исправной эксплуатации автомобиля. Для регулировки потребуется всего несколько шагов:

автомобиль нужно установить на ровную поверхность на ручной тормоз;
с аккумуляторной батареи отсоединить клемму «минус»;
оценить параметры хода сцепления можно с помощью школьной линейки, установив ее перпендикулярно полу и педали, если значение от 160 мм и более, то требуется отрегулировать;
под капотом снизу нужно найти место крепления тросика с педалью;
на конце стоят 2 гайки, первую нужно максимально открутить, а второй подтянуть трос до уровня 120 – 130 мм;
теперь стоит выжать педаль сцепления 3-4 раза и проверить показатели, если повторная регулировка не требуется, то нужно затянуть гайки обратно.

Готово, новый трос сцепления автомобиля ВАЗ 2110 установлен и педаль отрегулирована. Транспортное средство готово к эксплуатации.

Причины износа

Основная причина поломки данного элемента – длительное эксплуатирование автомобиля ВАЗ 2110 в плохих условиях. Например, машина застряла в сугробе, водителю приходится часто газовать, что сказывается на состоянии детали.

Отдельно следует сказать о правильности эксплуатирования машины. При резком старте на повышенных оборотах либо при регулярном передвижении, когда нога стоит на педали сцепления, из-за чего возникает пробуксовка – также является фактором износа. Эксплуатационные причины не единственные. Износ тросика может произойти ранее положенного срока из-за следующих факторов:

монтаж тросика низкого качества;
проведение ремонтных работ с допущением множества ошибок;
игнорирование первых признаков, свидетельствующих о поломке.

Нужно учитывать каждый фактор, чтобы избежать непредвиденных повреждений и трат.

Лада 2110 Original Style › Бортжурнал › Замена троса сцепления Ваз 2110

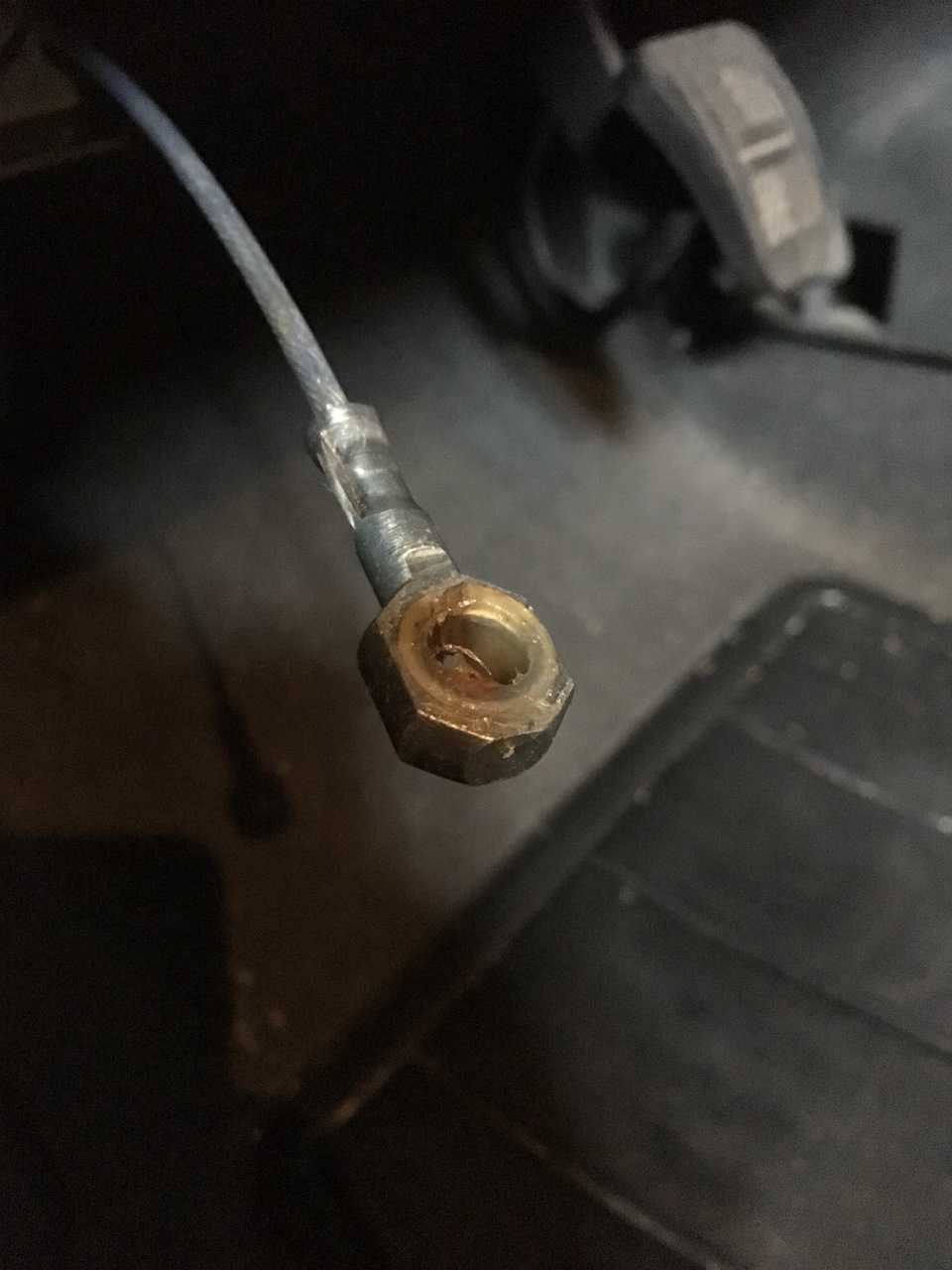

Всем привет, на днях, заезжая вечером в гараж у меня лопнул трос сцепления, возле флажка коробки передач.Благо запчасти на ВАЗы есть везде и всегда.

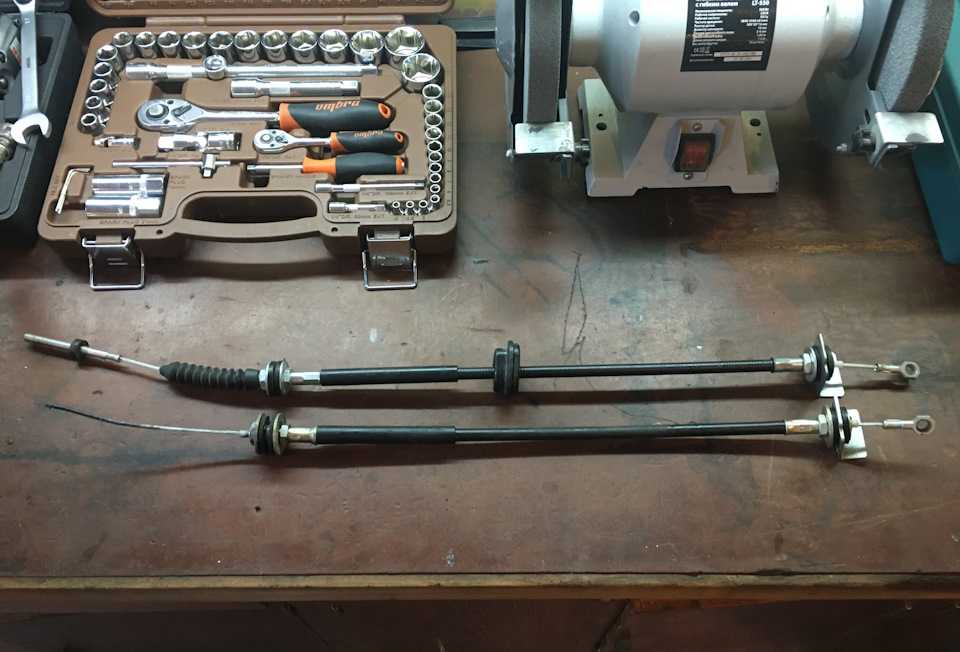

Тема заезженная, все думаю, знают как его менять. Я постараюсь сделать упор на качественный фото отчет и проблемные моменты, может новичкам поможет.

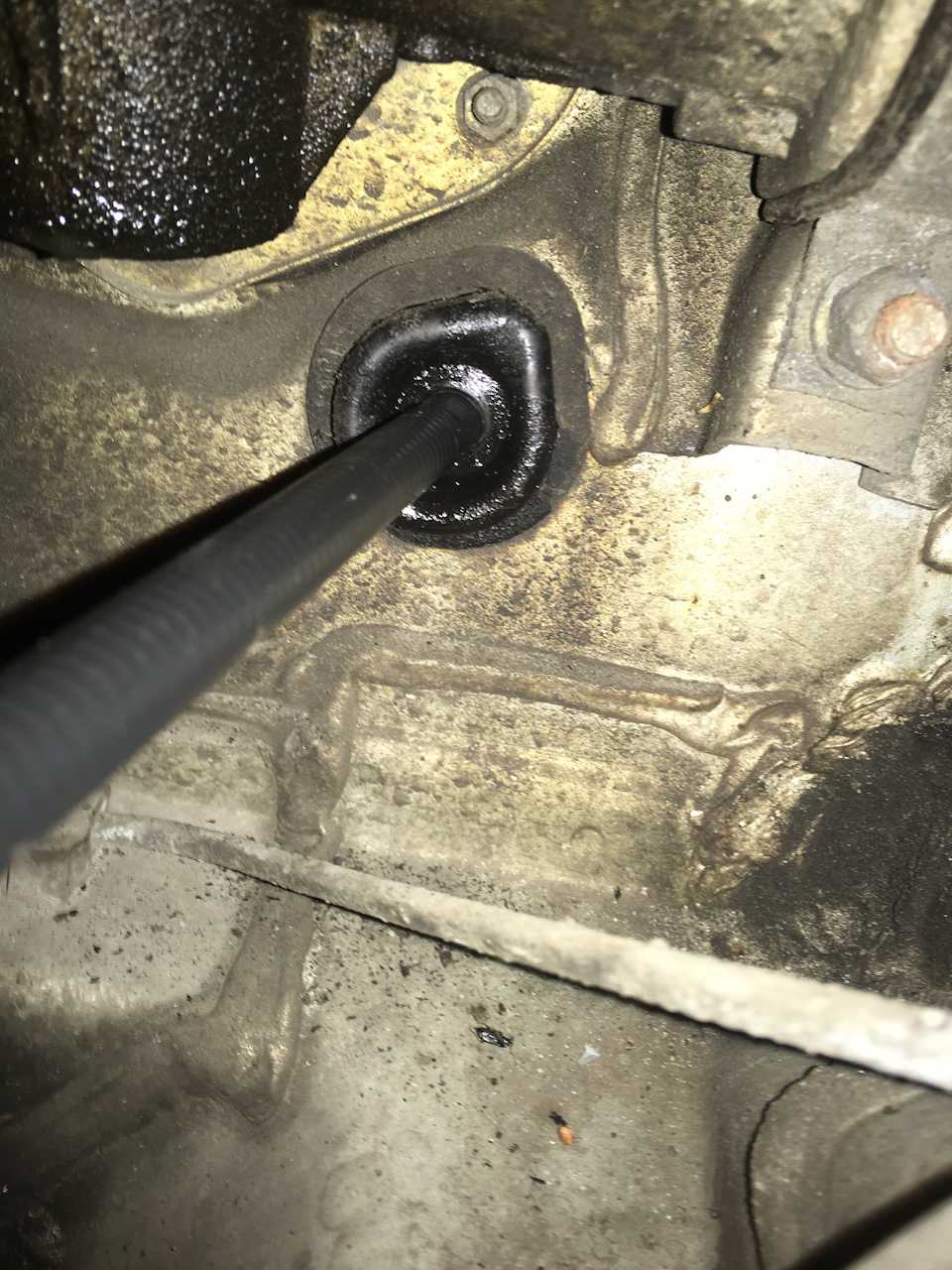

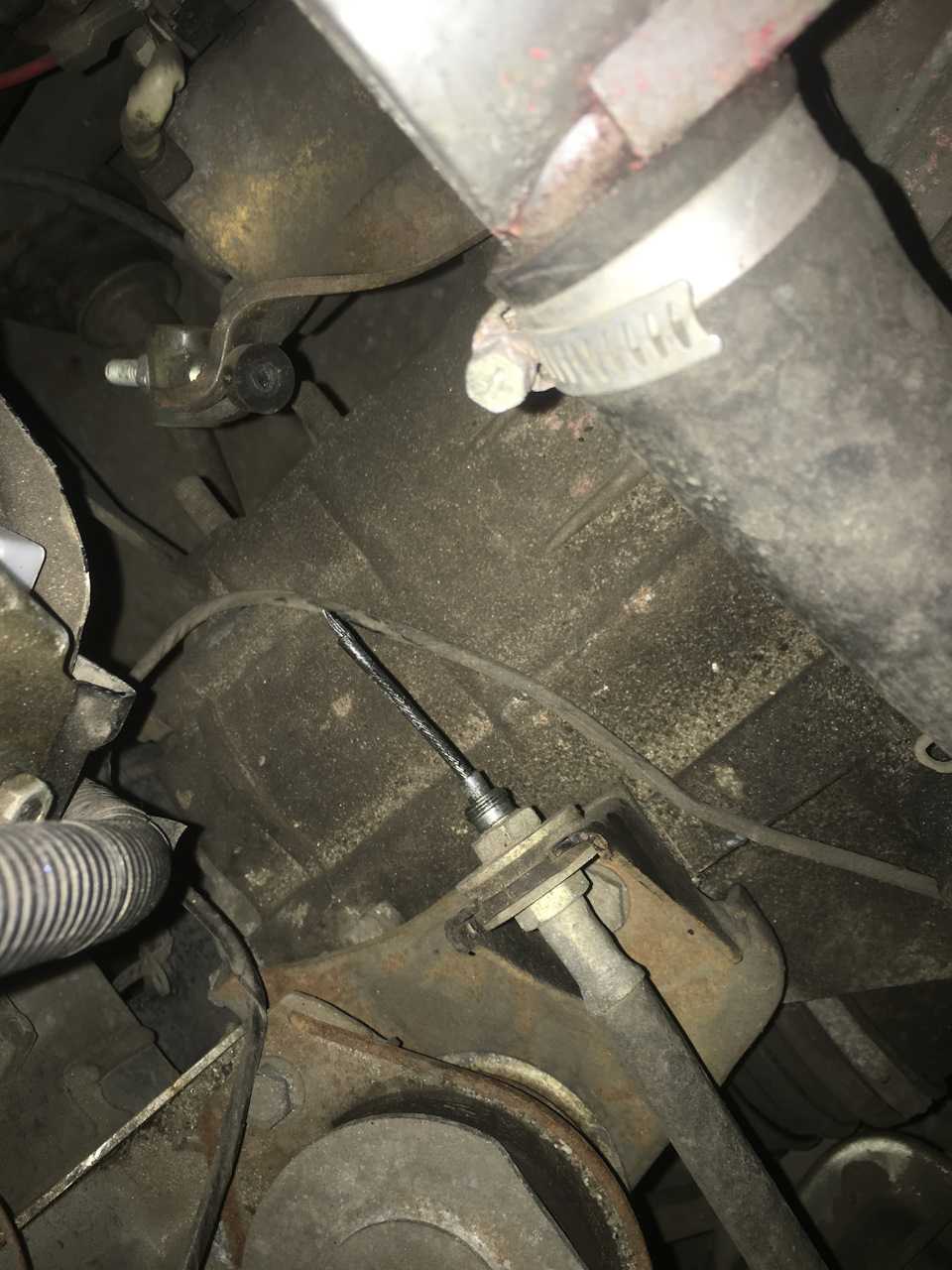

1) Откручивает трос на коробке:

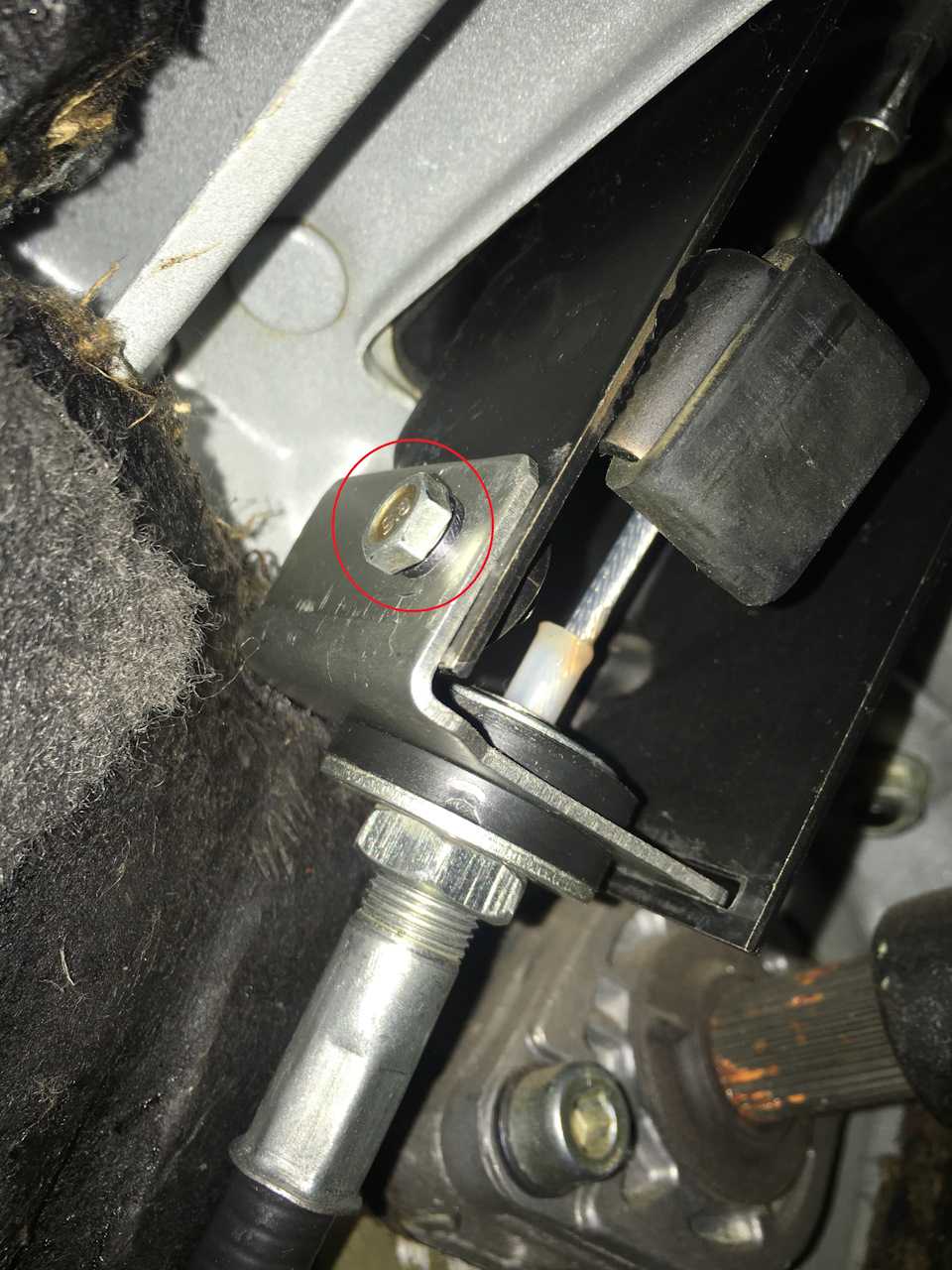

2) Откручивает маленький болтик на 10 на педальном узле:

Что бы отсоединить сам трос от педали, можно пойти двумя путями:— мучаться и пытаться это сделать снизу, с салона (но если ты высокий и крупный, туда попросту не подлезешь);— или же скинуть дворники, жабо, привод дворников и добраться до ревизионного лючка педали сцепления. Я пошел вторым, более нормальным для меня способом.

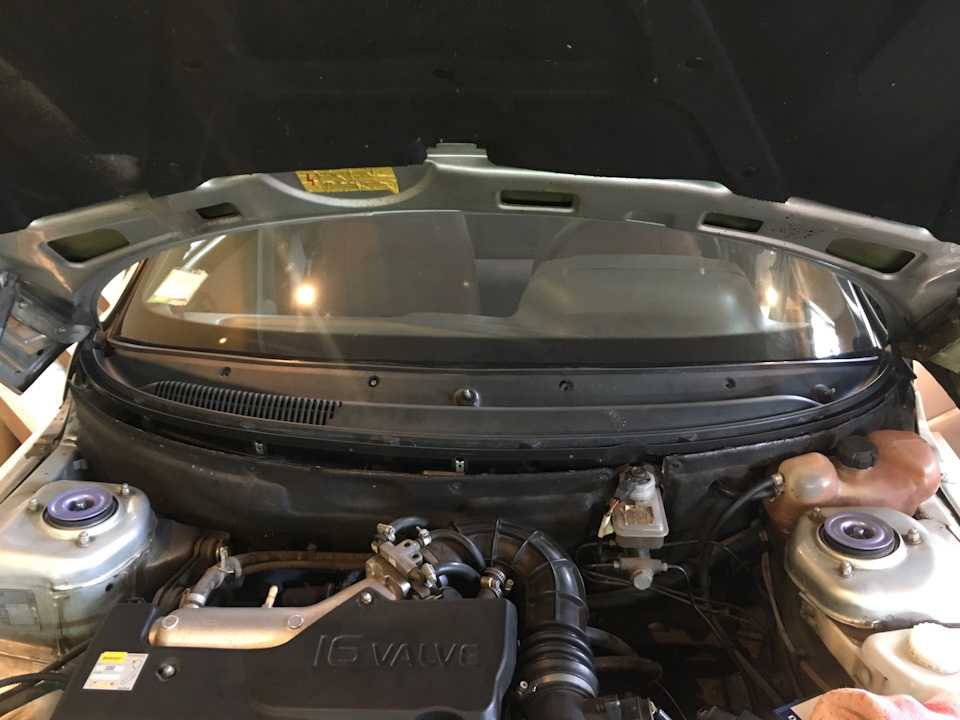

3) Снимаем дворники, жабо:

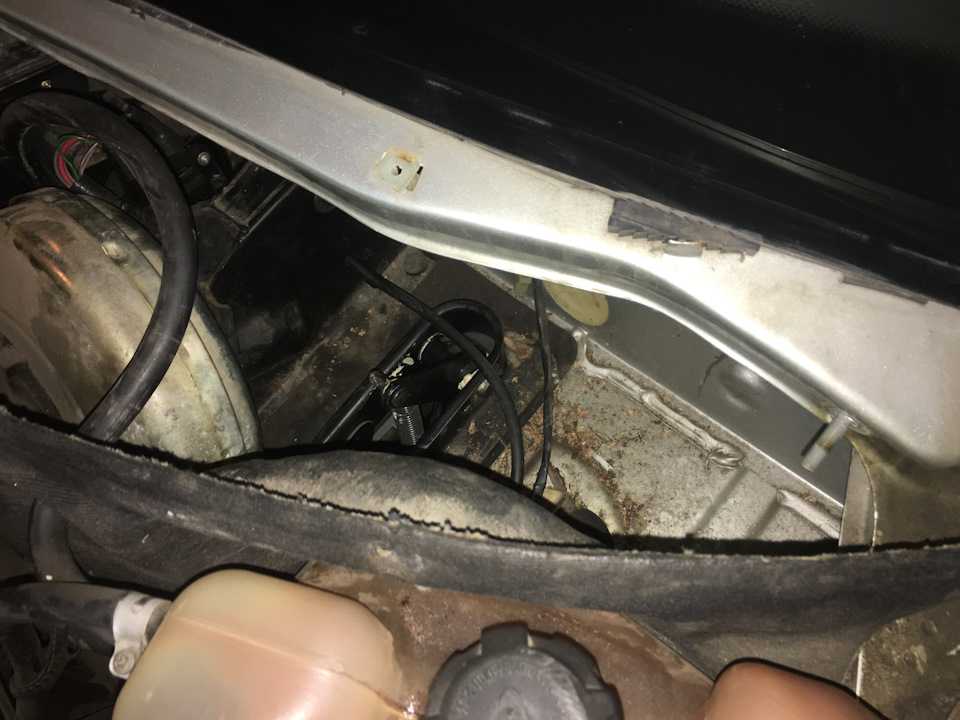

4) Вдалеке виднеется крышка ревизионного лючка педали сцепления:

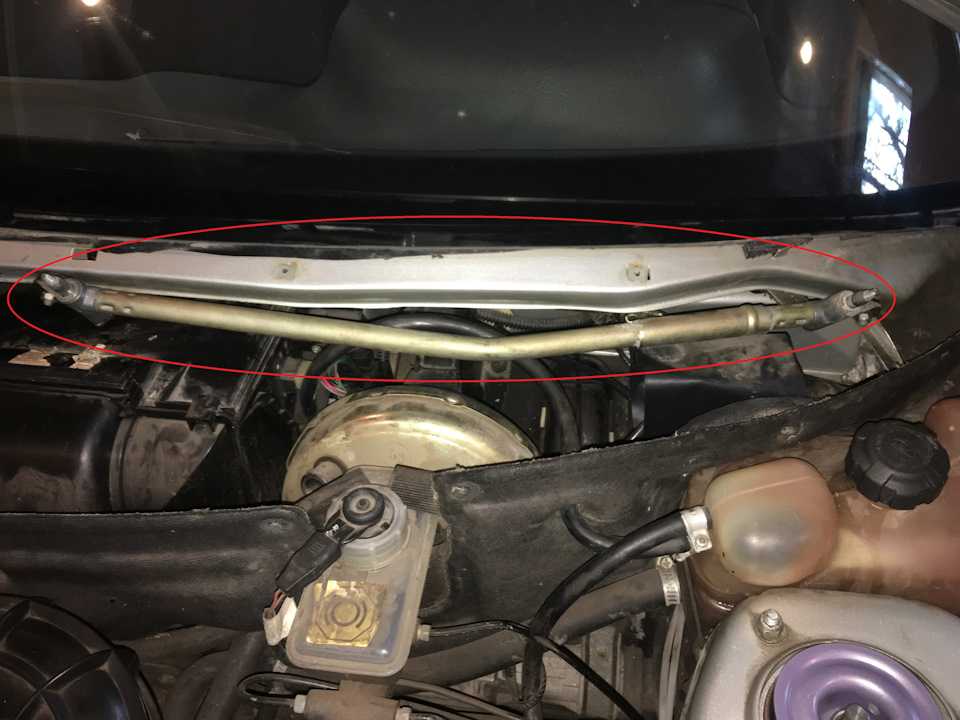

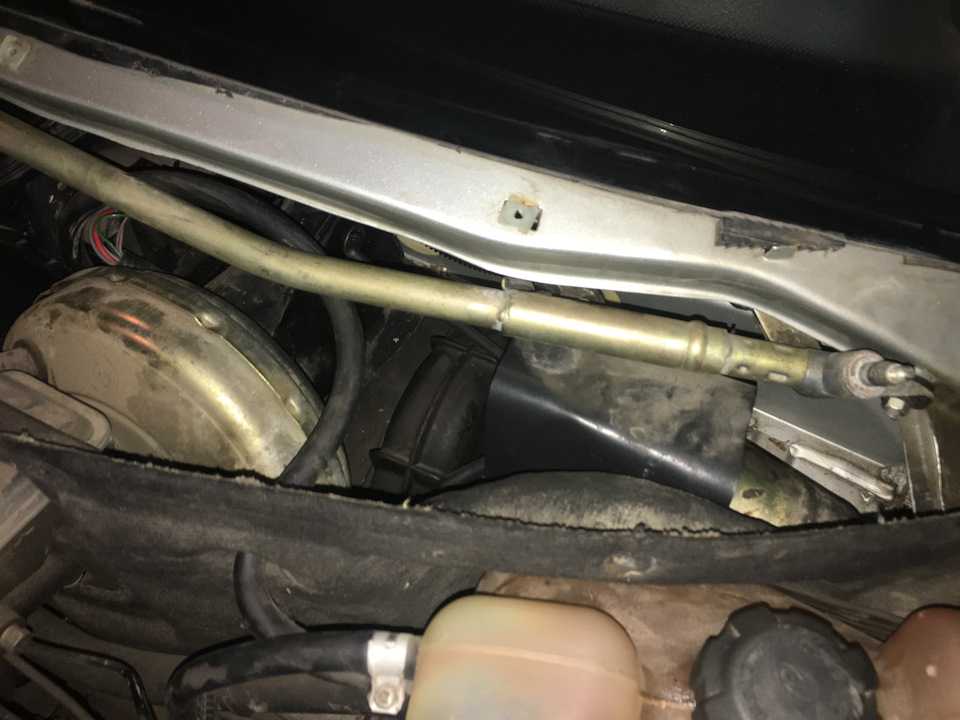

5) Но добраться до неё нереально, поэтому снимаем механизм привода дворников (трапецию), что довольно не просто, как это сделать и как вытянуть её, вот статья remont-vaz2110.ru/zamena-…pecii-stekloochistitelya/Она крепится двумя гайками сверху, и одним скрытым болтом снизу.Отстегиваем резиновое крепление расширительного бачка, и уводим его в сторону.И там будет эта третья точка (болт) крепления трапеции дворников (ссылка выше на статью).Сама трапеция:

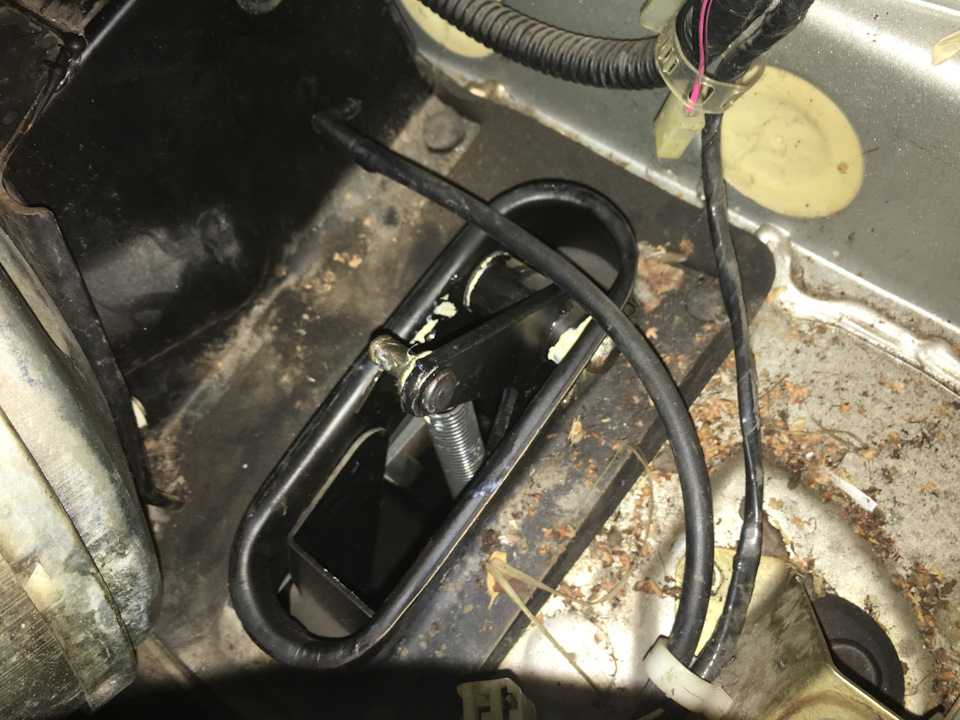

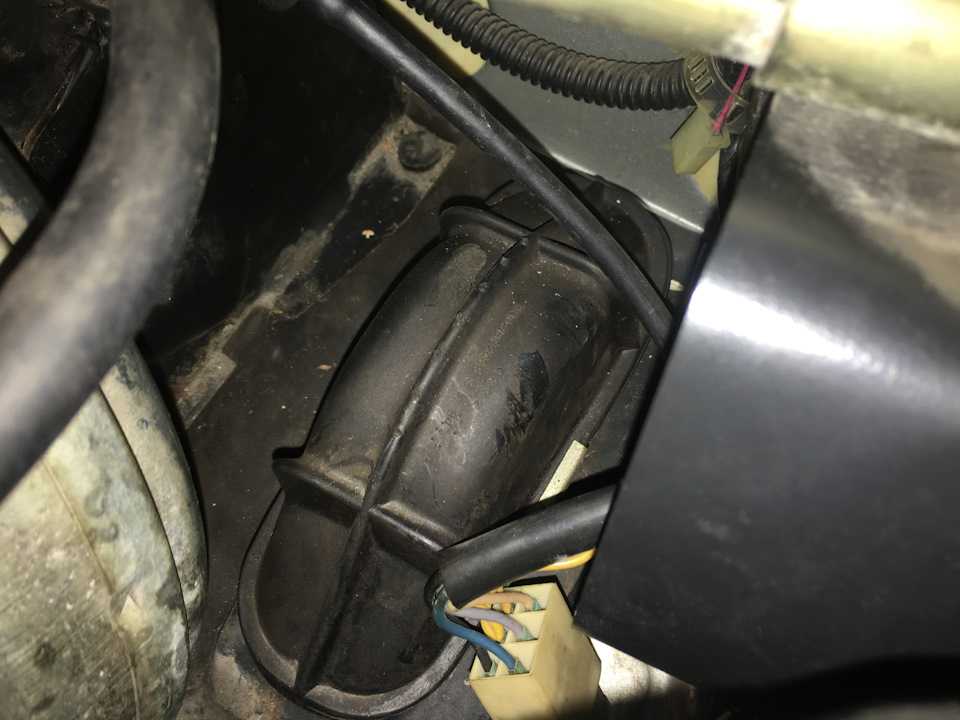

6) Сама же крышка лючка педали сцепления, крепится двумя саморезами по бокам (фото с инета). Откручивать не удобно, наберитесь терпения:

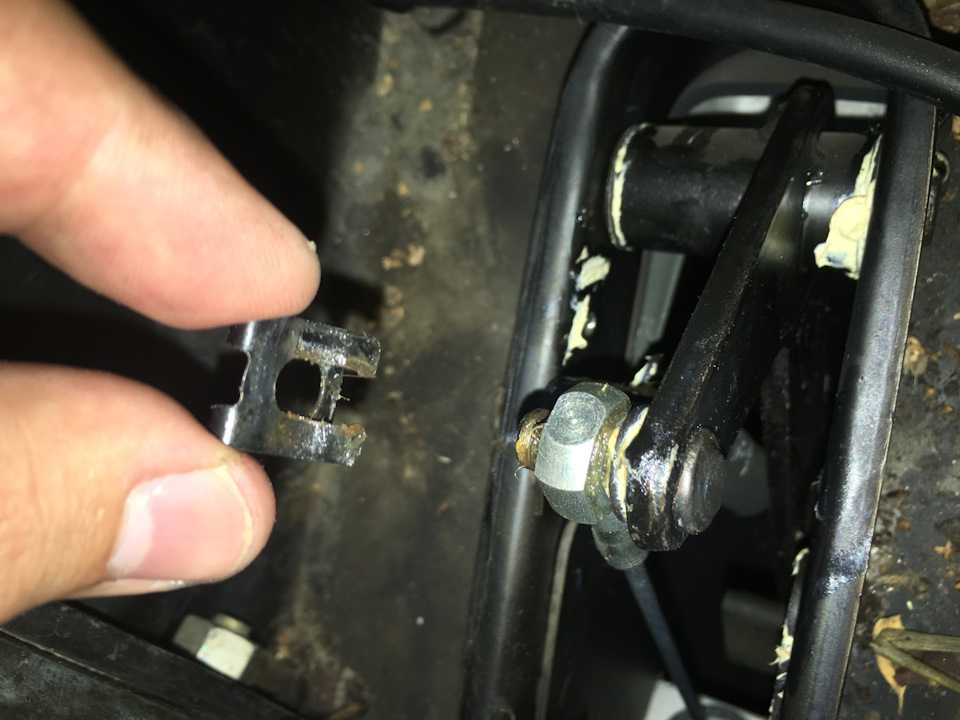

7) Когда её сняли, снимаем стопорную пластинку, которая держит сам трос на педали:

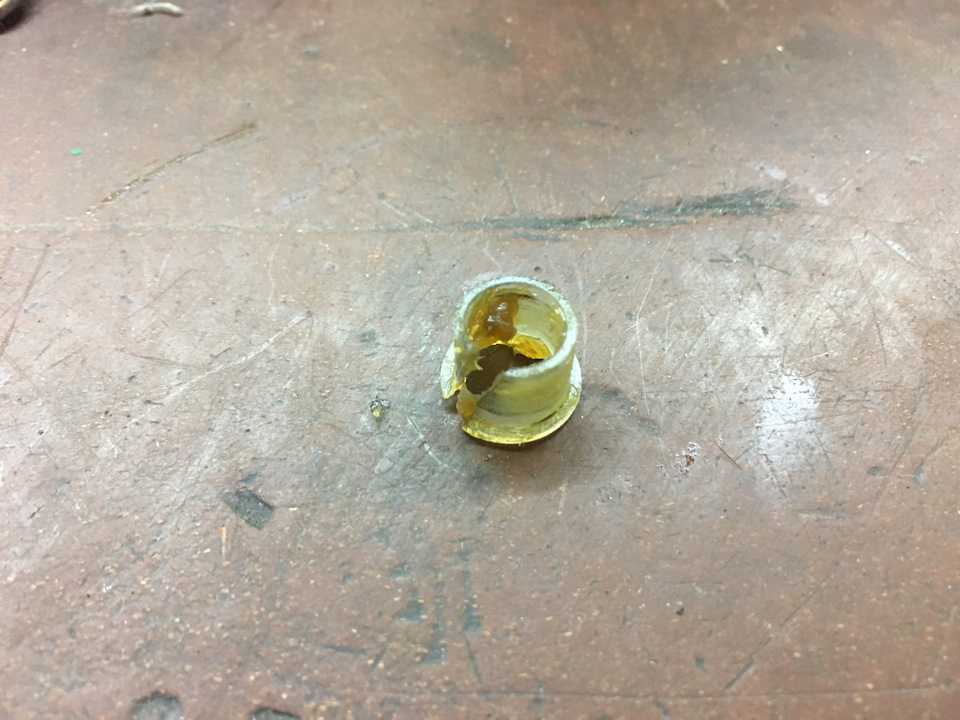

Проверяем целостность пластиковой втулки, при дальнейшей сборке обязательно её смазываем. Насколько я понял, прорезь должна быть, это не трещина. На всех фото идет с прорезью:

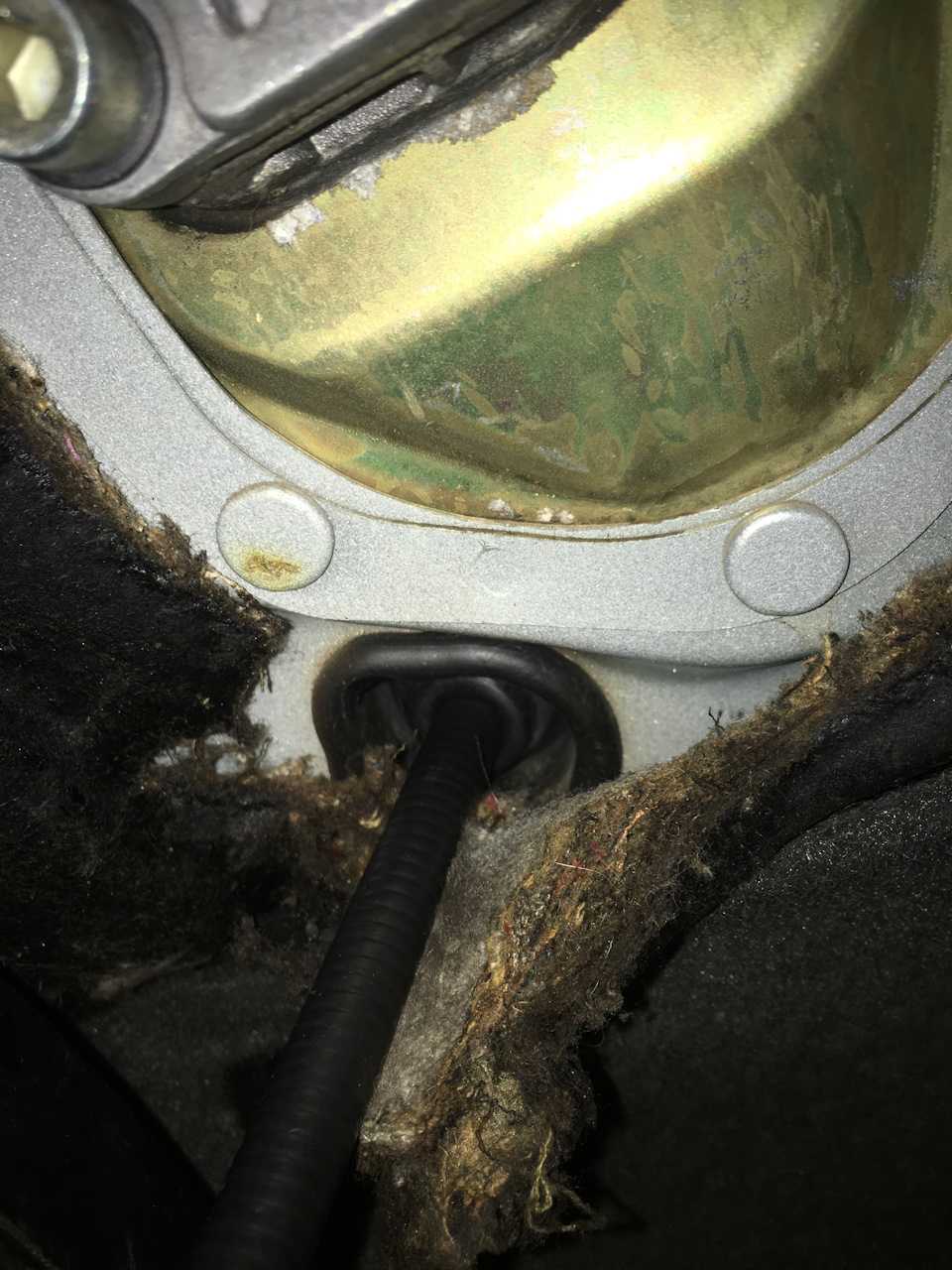

9) Вытягиваем трос в салон, проверяем целостность уплотнителя отверстия в кузове:

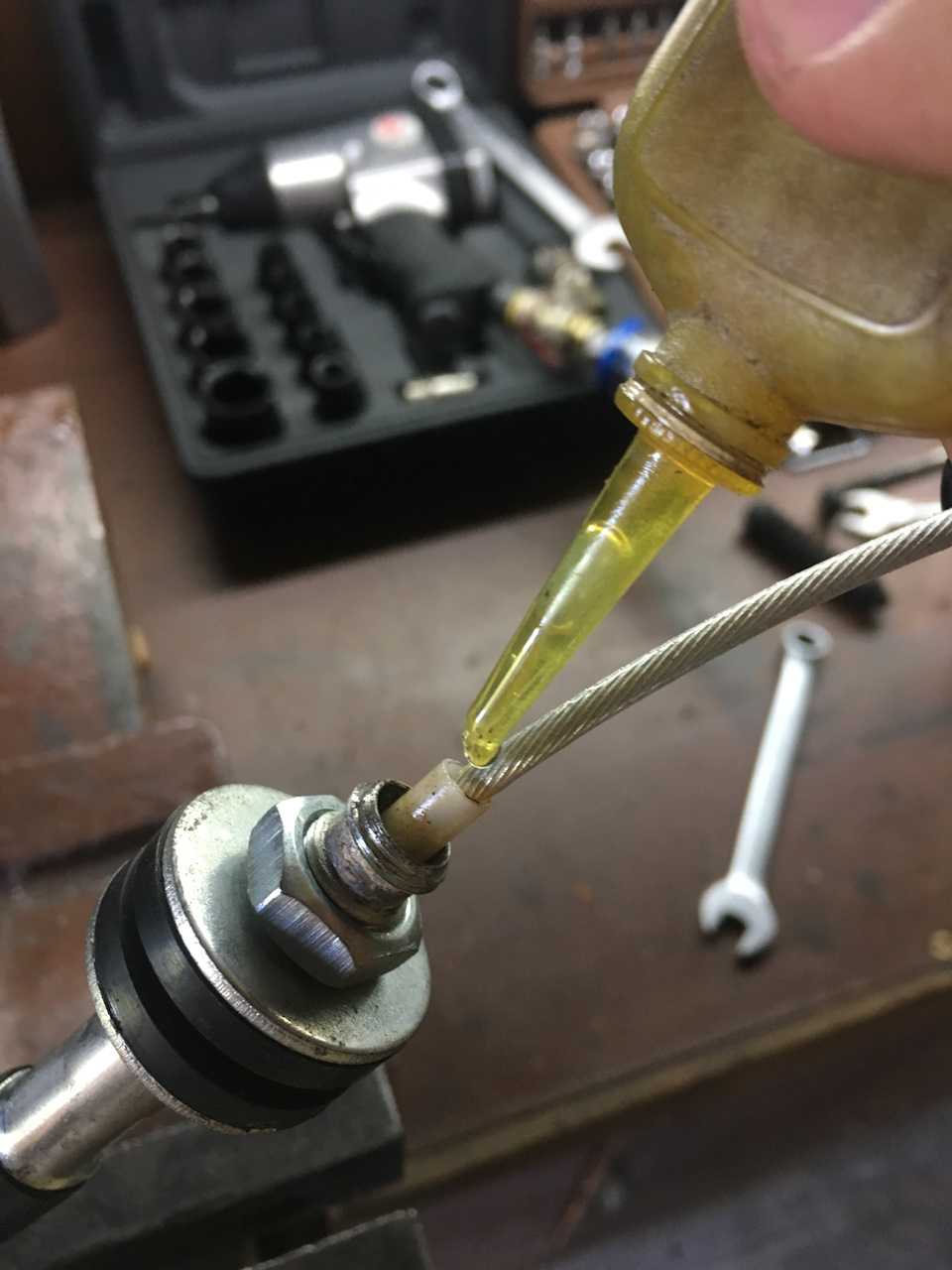

10) Капаем масло в новый шланг:

11) Смазываем литолом/солидолом ушко троса, которым одевается на педаль, через пластиковую втулку:

12) Собираем все точно так же, как и разобрали.

Настраиваем натяжку троса сцепления на флажке коробки.Для начала так, что бы педаль сцепления стала в уровень с педалью тормоза.А потом уже регулируете гайки в разные стороны: сцепление будет включаться раньше, или позже.

Цена вопроса: 100 грн Пробег: 59000 км

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

В магазине спрашиваю шутя, что нужен трос сцепления для десятки, который никогда не порвется !Мне отвечают: поменяй машину Я купил трос сцепления ваз 2110 г.Балаково. Из всех он был самый дорогой.

Заменить тросик сцепления десятки можно различными способами:

Снимать жабо и стеклоочиститель (чтобы удобно было добраться до крепления наконечника троса к педали сцепления)
Без снятия жабо (способ для тех, кто способен принять позу лотоса )

Штатная инструкция по замене троса привода сцепления ВАЗ 2110 подразумевает снятие жабо и стеклоочистителя, но я решил пойти по короткому пути и ничего не разбирать.

Также после замены троса, сцепление нужно отрегулировать.

Замена троса сцепления ВАЗ 2110 без снятия жабо

Откручиваем крепление троса сцепления при помощи ключа на 19.Далее нужно вывести наконечник троса из вилки выключения сцепления, но т.к. трос был порван, то ничего снимать не пришлось

На самом деле, заменить трос сцепления ВАЗ 2110 своими руками достаточно просто. Я делал эту процедуру первый раз. Замену производил зимой на улице в вечернее время и с фонариком в руке. Времени на замену троса сцепления потратил 2ч. Основную часть времени я провел в районе педалей при снятии и установке троса.

Регулировка педали сцепления ВАЗ 2110

Ход педали сцепления (до упора в коврик) должен составлять 125мм(+-5мм). Максимально допустимый ход педали — 160мм.Для регулировки сцепления нужно открутить или закрутить гайку №2, после окончания регулировки закрутить контргайку №1Подкрутить максимально к вилке резиновую шайбу.

Можно отрегулировать сцепление так, что педаль будет находиться ниже педали тормоза, тогда схватывать будет почти сразу после отрыва педали от пола. Если сделать высокую педаль сцепления (выше педали тормоза), тогда при опускании сцепления схватывать будет уже почти в самом конце. Слишком высокая педаль может ускорять износ корзины.

Заменить тросик сцепления на «десятке» самому..

Советы профессионалов

Поломка транспортного средства доставляет массу неудобств и требует непредвиденных денежных затрат. Для предотвращения подобных ситуаций рекомендуется воспользоваться советами профессионалов.

Регулярно проводите технический осмотр транспорта. Эта манипуляция позволит выявить будущие поломки и устранить неисправности на ранней стадии развития.
Своевременно реагируйте на возникающие признаки. Не следует эксплуатировать автомобиль с изношенными деталями.
При ремонте используйте только новые и качественные запчасти.
Лишний раз потратьте немного и доверьте работу квалифицированным механикам, если не знаете, как снять тросик сцепления машины ВАЗ 2110.
Для продления срока службы тросика сцепления систематически смазывайте его специальным веществом с помощью шприца, который предусмотрен для данной процедуры. Эта особенность позволит предотвратить перетирание элемента.

Внимательно следите за состоянием своего автомобиля. Своевременное обслуживание продлит срок эксплуатации транспорта.

Close Window.

Loading, Please Wait!

This may take a second or two.

Всем привет! Продолжаем издеваться над машиной, и на этот раз будем делать педаль сцепления мягче и тише.

Думаю, многие владелицы десяток и других переднеприводных ВАЗов замечали, что педаль сцепления со временем становится туже и появляется скрип. Причин тому может быть несколько, и я хочу рассказать о борьбе с одной из них. В поисках причины тугой педали и скрипа, я пошел по легкому пути и сначала, попробовал смазать тросик и бобышку, что естественно не принесло какого либо эффекта.

Исключив тросик, я двинулся дальше. Причиной тугой педали и скрипа является трение, которое возникает между втулками и осью вилки выключения сцепления. Происходит это по тому, что со временем смазка теряет свои свойства.

Основным источником проблемы является именно нижняя втулка, т. к. она металлическая, а как известно, метал без смазки скользит с большой неохотой, рисками задирами т.

е. с избыточным трением. Верхняя втулка пластиковая и даже без смазки ось в ней неплохо скользит.

Так выглядят эти втулки.

Таким образом, основной задачей является смазка нижней втулки. В идеале, следовало бы скинуть коробку, заменить обе втулки на новые и набить их свежей смазкой. Но так как у нас достаточно более важных дел, и скидывать коробку почем зря, как то не входило в мои планы. Я решил воплотить доработку, о которой узнал уже очень давно, но как всегда руки не доходили.

Суть доработки заключается в том, чтобы просверлить отверстие в пластиковой втулке оси вилки сцепления, и затем через это отверстие смазать обе втулки.

Звучит всё очень просто, да и на деле выходит то же.Далее по порядку:Скидываем короб воздушного фильтра, чтоб не мешался. Находим эту самую втулку. А находится она на КПП, строго под термостатом.

Сверлим в ней отверстие диаметром примерно миллиметра три, чтобы пролез носик шприца. Кстати, для того чтобы достать до втулки, понадобится достаточно длинное сверло. Наверное можно попробовать засверлиться и коротким, но будет мешать жгут проводов и патрубки СО. Сверлить нужно пока сверло не упрется в ось вилки.

Затем набираем в шприц масло, я использовал трансмиссионное, и потихоньку заливаем в отверстие. Масло будет уходить не быстро, т. к.

втулка плотно прилегает к оси.

Для ускорения процесса можно немного приподнять втулку ( на сколько позволят защелки) подковырнув её по периметру отверткой.

Масла нужно довольно много, для того чтобы оно стекло по оси и качественно смазало нижнюю втулку. Я залил примерно тридцать кубиков, бояться переборщить не стоит, излишки просто вытекут наружу. Закупорить отверстие можно с помощью винтика.

Если вдруг понадобится ещё раз смазать втулки, то это можно будет сделать, просто выкрутив винтик.

После проделанной процедуры садимся за руль, выжимаем сцепление и почти что успеваем расстроится, ведь ничего не поменялось. Но Мы не сдаемся, жмакаем сцепление еще раз пять-десять, и в очередное нажатие педаль проваливается вниз с меньшим усилием и уже без противного скрипа.

Выводы:После смазки я наконец то избавился от надоедливого скрипа при этом педаль сцепления стала значительно мягче. Ощущение можно сравнить с заменой сцеплениия на новое.

Всем МИР, ставим лайки, делимся записью с друзьями, это ещё одна доработка на ВАЗ из разряда MUST HAVE!

Цена вопроса: 50 ₽ Пробег: 179 800 км.

Важные моменты замены троса

Откручивание крепление

Как показывает практика, процедура замены троса на «десятке» начинается с моторного отсека. От вас требуется удерживать вилку и одновременно с этим натягивать трос, снимающийся с вилки.
Затем снимается крепеж троса с кронштейна, который находится на коробке переключения передач. Выполнив эту процедуру, переходим в салон и демонтируем поврежденный элемент, то есть тросик.
На результат ремонта влияет не только качество нового троса, но и правильность проведения всей процедуры замены.
Если вы имеете дело с «десяткой» из опытно промышленной партии, тогда кронштейн будет представлен как болт с головкой под крестовую отвертку. Чтобы подобный крепежный элемент демонтировать, обычной отверткой обойтись не удастся. Потребуется специальный укороченный инструмент.
При обрыве троса во время движения, открутить кронштейн можно подручным инструментом, но через предохранительный блок.
Настоятельно рекомендуется заменить нестандартный болт на обычный, для откручивания которого подойдет простой гаечный ключ.
Обязательно держите в автомобиле набор инструментов, поскольку крайне редко трос рвется в подходящий момент. Вряд ли вообще существует подходящий момент для любого вида поломки машины.

Неисправности

Любой водитель испытывает неприятное чувство, когда педаль сцепления проваливается в пол. Произойти это может, если порвался тросик сцепления, также возможен вариант, когда ломается вилка выключения (этот случай рассматривается в другой статье). Трос рвется чаще на старых авто, которые эксплуатируются в экстремальных условиях или круглый год.

Тросик может разлохматиться, это сказывается на плавности хода педали и работе сцепления. Такой трос тоже требует замены.

Если трос сцепления порвался, то на машине можно доехать до места ремонта. Нужно заводить автомобиль на первой передаче и в движении переключаться на перегазовке. Возможна такая ситуация: трос лопнул при включенной передаче, и машина заглохла.

Есть вероятность, что возникнет трудность с включением нейтрального положения. Тогда ваш авто даже не откатить с проезжей части. Передача отключается при раскачивании машины вперед и назад и одновременном выключении передачи. Можно поддомкратить одно из колес и покрутить его вручную, это тоже поможет.

Даже если трос не заменить, переключение передач возможно. Доехать до СТО реально, но такое вождение негативно сказывается на сроке службы КПП.

Стоимость запчасти невысока, составляет около 300 рублей. Стоимость замены тросика в автосервисе 400 рублей.

Устройство

На современных автомобилях вилка сцепления приводится в действие гидравлическим приводом. Задействуется главный и рабочий цилиндр сцепления. На ВАЗ-2110 эта вилка двигается механически, при помощи тросика (так же, как и акселератор).

Оболочка троса.
Кронштейны крепления.
Нижний наконечник оболочки троса.
Регулировочная гайка.
Защитный чехол тросика.
Верхний наконечник оболочки.
Упорная пластина.
Уплотнитель.

Весь механизм управляется педалью сцепления. Она подвешена на отдельном кронштейне. Нажимая на нее, водитель двигает вилку сцепления. Та в свою очередь отсоединяет коробку от маховика двигателя при помощи корзины и фрикционного диска. После включения нужной передачи под действием возвратной пружины педаль перемещается вверх. Фрикционный диск входит в зацепление с маховиком. Передача крутящего момента производится на коробку, а затем — на ведущие колеса. Привод имеет достаточно простое устройство, поэтому владельцы часто не сталкиваются с проблемой замены тросика. Однако если его оборвало, вы это заметите сразу. Передачи не будут нормально включаться.

Инструменты

Для выполнения данной операции нам нужен минимальный набор инструментов. Среди них необходимо подготовить ключи «на 8», «на 17» и «на 19». Также нам понадобится крестовая отвертка. Замена тросика сцепления ВАЗ-2110 своими руками может производиться двумя способами:

Со снятием стеклоочистителя и жабо.
Без снятия.

Рассмотрим оба варианта более подробно.

Этот метод занимает немного больше времени. Однако демонтаж таких элементов, как стеклоочиститель и жабо (это декоративная панель, что располагается под «дужками» дворников), существенно облегчит процесс замены тросика. Итак, с чего начинают работы? Сперва необходимо демонтировать гаечными ключами стеклоочиститель, а затем и пластиковую накладку под ним. Так мы освободим трос сцепления 2110-го ВАЗа из вилки. Сдвигаем чехол с наконечника троса и откручиваем гайку, при помощи которой наконечник крепится к кронштейну на трансмиссии. Вторым ключом («на 19») удерживаем наконечник от проворачивания. Вынимаем деталь из креплений. Кронштейн наконечника извлекается со шпилек. Далее откручивают винт держателя защитного чехла. Последний отгибается немного в сторону. Так мы сможем добраться до наконечника троса сцепления. При помощи отвертки снимаем стопорную скобу. Извлекаем наконечник. Далее переходим в салон. Здесь нам нужно открутить болт, при помощи которого трос крепится к педали. Демонтируем втулку и осматриваем ее техническое состояние. При необходимости производим замену. Не забываем и про смазку. На автомобиле ВАЗ-2110 замена тросика сцепления не обходится без его предварительной обработки «Литолом». Сборку производят в обратной последовательности.

Теперь рассмотрим, как производится на автомобиле ВАЗ-2110 замена тросика сцепления без снятия стеклоочистителя и декоративной накладки. Сперва берем в руки ключ «на 19» и откручиваем крепеж тросика. Вынимаем наконечник из вилки выключения сцепления. Далее перемещаемся в салон и откручиваем ключом «на 8» гайку крепежа элемента к педали. Последнюю слегка приподнимаем и поддеваем клипсу, после чего отсоединяем скобу. Далее из салона можно полностью извлекать тросик. Новый элемент устанавливается тоже из салона. Его мы проталкиваем в моторный отсек и закрепляем на место. Сборка производится в обратной последовательности.

Замена тросика сцепления ВАЗ 2110-2112 своими руками, рекомендации

Для того, чтобы заменить трос сцепления, вам понадобится следующий набор слесарного инструмента:

плоская и крестовая отвертки;
набор рожковых ключей и накидные головки с трещеткой.

Далее требуется выполнить несложный алгоритм действий, предполагающий демонтаж стеклоочистителя ВАЗ 2110 и оконной накладки. Конечно, произвести замену тросика сцепления можно и без вышеупомянутых действий, но полноценная инструкция согласно штатным рекомендациям будет, все-же, более наглядной.

1. Для начала необходимо отбросить переднюю облицовочную панель для рамы ветрового окна (жабо), удерживаемую набором саморезов;
2. Далее снимаются трубки от стеклоомывателей, поводки дворников (в случае жабо старого образца) и, наконец, сам кожух.

Демонтаж трубок стеклоомывателей

3. Снимаете стеклоочиститель, предварительно отбросив отрицательную клемму АКБ и отключив расширительный бачок, для чего:

демонтируется разъем моторедуктора;
откручиваем гайки левого и правого крепления трапеции, а также болт, удерживающий на кронштейнемоторедуктор;
наконец, основа стеклоочистителя, снятая со шпилек, может быть извлечена из воздухоприточногокороба.

Итог
