Замена сальника редуктора ваз 2108 своими руками

Демонтаж коробки

Иногда, случается такое, что кпп выходит из строя, а причину установить сразу невозможно. Для этого, коробку передач приходится демонтировать. К сожалению, не всегда есть возможность добраться до сервисного центра, и снятие коробки приходится осуществлять своими руками. Давайте ознакомимся с порядком действий.

В целях безопасности, демонтаж коробки рекомендуется проводить вдвоем, так как некоторые детали имеют значительный вес, и при падении, могут травмировать человека.

Итак, приступим к снятию кпп. Для начала, снимите с аккумулятора плюсовую клемму, а с самой кпп слейте жидкость. После этого, демонтируйте защиту поддона. На самом картере имеется провод, так называемая масса, которая прикреплена к нему болтом. Этот проводок, нужно снять, и убрать немного в сторону, дабы не зацепить его и не порвать, при дальнейшей работе с демонтажем коробки.

Первым делом, нужно вынуть трос сцепления, открутив немного гайку на нем. Далее, разъедините колодку с реле стартера. Открутите три болтика крепления, и отсоедините стартер.

Теперь переходим под автомобиль. Здесь нужно послабить хомут, и отсоединить шарнир от тяги переключения передач. Отверните тросик привода спидометра и провод включения лампы заднего хода.

Далее, открутите гайки, расположенные на рычаге подвески. Выкрутите полностью гайку, соединяющую растяжку и кронштейн. После того, как обе растяжки будут освобождены, отверните их в стороны, чтоб они не мешали Вам продолжать демонтаж.

Шплинт гайки, отвечающей за крепеж шарнира шаровой к рычагу поворота, нужно выкрутить и вытянуть. Гайки шарнира рулевой тяги, так же нужно открутить. Далее, нам нужно выбить палец шаровой, из стойки рычага поворота. Для этого нам понадобится съемник. После, выкрутите два болта, и разъедините шаровую с поворотным кулаком. С одного из шрусов ведущих колес, нужно выбить хвостовик. Для этого, можно использовать монтировку. Когда один шрус будет свободным, Вам нужно будет освободить и второй. Для того, чтоб сделать это без проблем, на место выбитого хвостовика нужно вставить временную затычку.

Далее, снимите кожух картера. Затяжку между блоком цилиндров и картером, крепящуюся на трех болтах, нужно ослабить. Поскольку, после снятия кпп ВАЗ 2108, двигатель лишится нижней опоры, его рекомендуется подстраховать. Делается это следующим образом:

Найдите крепкий деревянный брус, длинной около 1,5 метров;
Положите его опоры передних стоек так, чтоб он располагался над двигателем;
Привяжите двигатель к брусу, используя прочные веревки или цепь.

Теперь, когда двигатель подстрахован, можно смело отсоединять заднюю и левую силовую опору от кузова автомобиля. Дальше, двигайте коробку в противоположную сторону от двигателя, до тех пор, пока первичный вал не выйдет из сцепления. Будьте осторожны, чтоб не повредить лепестки, расположенные на пружине диафрагмы сцепления.

Вот и всё. Ваша коробка передач готова к дальнейшей разборке и замене изношенных деталей. Сама разборка проводится в зависимости от местонахождения поломки.

На ВАЗ 2114 и на других моделях семейного ряда LADA SAMARA устанавливается пятиступенчатая коробка передач, объединенная с дифференциалом и главной передачей. В принципе коробка от ваз 2114 ни чем не отличается от ваз 2108. Единственное, на ваз 2108 нет щупа, и разгон на ней будет по резвее.

Устройство

Редуктор — один из основных механизмов, входящих в конструкцию заднего моста. Он отвечает за передачу крутящего момента от коробки передач, до ведущих колес. В его устройство входят:

Две основных шестерни: ведущая и ведомая;
Ось, с расположенными на ней сателлитами;
Шестеренка полуоси;
Стопорная пластина;

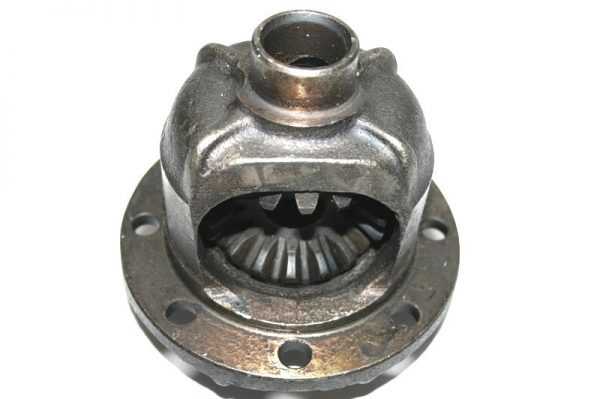

Коробка дифференциалов;
Регулировочный винт;
Картер;
Кожух редуктора.

Стоит обратить внимание, что все детали данного механизма, в основном, находятся в постоянном движении, и подвергнуты нагреванию. Именно по этой причине, они требуют специальной техники и условий эксплуатации, иначе замена данного узла понадобится Вам очень незамедлительно.

Неисправности заднего моста ВАЗ 2101 и их признаки

Сложность конструкции заднего моста никак не влияет ни на его работоспособность, ни на срок службы. Если все детали подобраны точно, узел систематически проходит соответственное техническое обслуживание, а автомобиль не попадал в дорожно-транспортные происшествия, он может не заявлять о себе вовсе. Но бывает и всё наоборот. Если не уделять мосту должного внимания и игнорировать возможные признаки его неисправности, проблемы появятся обязательно.

Признаки выхода из строя заднего моста «копейки»

Наиболее вероятными симптомами того, что мост автомобиля неисправен, являются:

течь масла из редуктора или полуосей;
отсутствие передачи вращающего момента с «кардана» к колёсам;
увеличенный уровень шума в задней нижней части авто;
ощутимая вибрация в движении;
нехарактерный шум (гул, треск) во время ускорения машины, а также при торможении двигателем;
стук, треск со стороны моста при вхождении в поворот;
хруст в начале движения.

Течь масла

Начнём с самого простого — утечки смазки. Это, наверное, самая распространённая проблема, с которой сталкиваются владельцы «копеек». Своевременно выявленная течь никакой угрозы для узла не представляет, однако, если уровень масла достигнет критического минимума, быстрый износ шестерён главной передачи, полуосей и стеллитов неизбежен.

При вытекании масла ускоряется процесс износа шестерен

Смазка из заднего моста «копейки» может подтекать из-под:

сапуна, служащего своего рода клапаном давления;
пробки отверстия для заливания масла;
сливной пробки;
сальника хвостовика;
прокладки фланца редуктора;
сальников полуосей.

Отсутствие передачи момента вращения с карданного вала к колёсам

К сожалению, подобная неисправность также не является редкостью. Чаще всего она возникает по причине низкого качества деталей или их заводского брака. Поломка характеризуется отсутствием реакции одного или обоих задних колёс при нормально крутящем «кардане». Если вам придётся столкнуться с такой ситуацией, можете смело готовиться к замене полуоси. Скорее всего, она попросту лопнула.

Повышенный уровень шума в районе моста

Сильный шум от моста во время движения может говорить о таких неисправностях, как:

ослабление крепления колёсных дисков к полуосям;
износ шлицев полуосей;
выход из строя полуосевых подшипников.

Вибрация

Вибрация в задней части автомобиля во время его движения может быть вызвана деформацией вала одной или обеих полуосей. Аналогичные симптомы также возникают вследствие деформации балки.

Шум при ускорении или торможении

Гул или треск, возникающие при ускорении машины, а также во время торможения двигателем, обычно являются признаками:

недостаточного количества смазки в редукторе;
изнашивания подшипников механизма или неправильной их затяжки;
выхода из строя полуосевых подшипников;
выработки или неверной регулировки расстояния между шестернями главной передачи.

Стук или треск при поворачивании

Посторонние звуки в районе заднего моста во время вхождения в поворот могут возникать вследствие:

возникновения на поверхности оси сателлитов сколов и задиров;
износа или повреждения сателлитов;
увеличения расстояния между шестернями по причине их износа.

Хруст в начале движения

Хруст при трогании машины может указывать на:

износ посадочных гнёзд оси сателлитов;
люфт хвостовика;
изменение зазора в соединении ведущей шестерни и фланца.

Устройство

Коробка передач ваз 2108 состоит из множества деталей и узлов. Все они тесно связаны между собой, и неисправность любой из них может повлечь за собой полный отказ работы всего механизма. А состоит кпп из таких запчастей:

Кронштейн троса педали сцепления. Он отвечает за рабочий ход самой педали, и разъединение ведущего и ведомого диска. При нормальной работе кронштейна, педаль должна нажиматься туго, и при отпускании возвращаться в исходное положение. Если же деталь неисправна, то педаль сцепления будет проваливаться, при этом не разъединяя диски;
Показатель уровня масла в поддоне картера (щуп). Служит для того, чтоб определить количество масла в двигателе. На щупе имеется две пометки: min (минимальный уровень) и max (максимальный уровень). Следите за тем, чтоб масло было между этими пометками. При повышенном уровне, оно может продавить сальники, и двигатель даст течь, а при пониженном — давление будет недостаточным, для смазки верхней части блока цилиндров, что приведет к значительному повышению износа;
Картер. Устанавливается в самой нижней части двигателя. В него, в процессе работы, стекает всё отработанное масло. После того, как картер наполнится, масло снова попадает в систему за счет масляного насоса;

Вилка включения/выключения сцепления;
Первичный вал. Связан напрямую с двигателем, и передает его обороты на вторичный вал, который отвечает за вращение колес. На первичном (ведущем) валу, шестеренки закреплены неподвижно;
Подшипник включения сцепления;
Сальник вала, отвечающий за привод колес;
Защитный чехол штока переключения передач;
Задняя, правая и левая опора кпп;
Сливная пробка;
Пробки, фиксирующие передачу;
Вторичный вал;
Дифференциал. Распределяет крутящий момент ведущего вала, между ведомыми;
Синхронизаторы. Выравнивают частоту вращения вала, для плавного переключения передачи.

Все механизмы кпп, работают в состоянии трения. Поэтому, для уменьшения их износа и понижения температуры, используют специальное трансмиссионное, полусинтетическое масло. Его замену стоит проводить не реже, чем один раз в 75 000 километров.

Установка заднего дворника ВАЗ 2109

— Собрать и поставить задний дворник ВАЗ 2109 на место получится в обратной последовательности.

На видео показана работа моторчика заднего стеклоочистителя.

Введение

Действия в чрезвычайных ситуациях

Замена колеса
Действия при перегреве двигателя
Запуск двигателя от дополнительного источника питания
Предохранители
Аварийное падение давления в системе смазки двигателя
Включение сигнализатора разряда аккумуляторной батареи
Включение сигнализатора неисправности систем двигателя
Включение сигнализатора неисправности тормозной системы / индикатора включения стояночного тормоза

Ежедневные проверки и определение неисправностей

Эксплуатация автомобиля в зимний период

Поездка на СТО

Инструкция по эксплуатации и техническому обслуживанию

Техническая информация
Органы управления, приборная панель и оборудование салона
Уход за автомобилем
Техническое обслуживание автомобиля
Горюче-смазочные материалы

Предостережения и правила техники безопасности при выполнении работ на автомобиле

Основные инструменты, измерительные приборы и методы работы с ними

Базовый комплект необходимых инструментов
Методы работы с измерительными приборами

Двигатель и его системы

Общие сведения
Обслуживание двигателя без снятия с автомобиля
Разборка и сборка двигателя
Система зажигания и управления двигателем
Система питания
Система смазки
Система охлаждения
Система впуска и выпуска
Приложение к главе

Трансмиссия

Общие сведения
Сцепление
Коробка передач
Приводные валы
Приложение к главе

Ходовая часть

Общие сведения
Передняя подвеска
Задняя подвеска

Рулевое управление

Общие сведения
Рулевое колесо
Рулевой редуктор
Рулевые тяги

Тормозная система

Общие сведения
Обслуживание на автомобиле
Тормозные механизмы передних колес
Тормозные механизмы задних колес
Стояночный тормоз

Кузов

Общие сведения
Передний бампер
Задний бампер
Переднее крыло
Капот
Передняя дверь
Задняя дверь
Наружное зеркало заднего вида
Кузовные размеры

Газобалонное оборудование

Электрооборудование автомобиля

Общие сведения
Генератор
Стартер
Замок зажигания

Коды неисправностей

Контроллер ЯНВАРЬ-4
Контроллер GM (IFSI-2S, ITMS-6F)
Контроллеры протокола OBDII

Электроcхемы

Толковый словарь

Полезные советы автовладельцам

Источники

http://zubilovaz.ru/reduktor-i-shesternya-privoda-startera-vaz-2110
http://club2108.ru/stekloochistitel/kak-otremontirovat-zadniy-dvornik-vaz-2109.html
http://krutilvertel.com/vaz-2109-glava-9-rulevoj-reduktor

Замена масла в коробке передач ваз 2108

Количество нужного масла в коробке, определяется ее типом — пятиступенчатая (3,3 литра) и четырехступенчатая (3 литра). Специалисты рекомендуют использовать продукцию изготовителей: «Рексол-Т» (GL-4, 80W-85), «Волнез ТМ4» (GL-4, 80W-90) и «ОмскОйл Транс П» (GL-4/5, 80W-85).

Сливать масло с коробки, следует строго после прогрева. Перед тем, как отвернуть пробку слива, снимите резиновый колпак с сапуна, который находится сверху на кпп. Тщательно промойте сапун, используя бензин. Труднодоступные места прочистите с помощью обычной проволоки. После прочистки оденьте колпачок обратно. Теперь можно приступить непосредственно к сливу масла. На нижней части коробки передач, расположена сливная пробка, которая имеет гнездо под ключ — шестигранник. Выкрутите его полностью, и подождите пока масло сбежит. Желательно подставить посудину, если Вы делаете данную процедуру в домашних условиях. После того, как масло полностью стечет, закрутите пробку обратно.

Вытяните щуп, и в это же отверстие залейте новое масло. Сам щуп протрите насухо, и установите на место. Подождите 5 секунд, и снова вытяните его. Уровень масла должен быть около верхней отметки, если он ниже — долейте. Помните, что масло имеет густую консистенцию, и для того, чтоб оно полностью стекло, понадобиться немного времени.

На некоторых коробках передач ВАЗ 2108, масло заливается через горловину, которая находится над сливной пробкой. Щуп на таком типе коробки отсутствует.

Замена привода спидометра ВАЗ 2109 из-за износа шестерен

Привод выходит из строя и по причине износа парных шестерен. В таком случае его ремонт выполняется без снятия КПП по следующей схеме:

машину ставят на смотровую яму либо эстакаду;
при помощи торцового ключа откручивают фиксирующий болт, который крепит корпус привода и коробку передач;
снимают корпус (его следует поддеть отверткой);
снимают шестерни и меняют их.

Важно сразу же посчитать число зубьев на старых шестернях. Новые детали должны иметь такое же их количество

В противном случае и по пробегу, и по скорости спидометр будет выдавать неверную информацию. При осмотре корпуса можно увидеть подтеки масла на нем, что свидетельствует о необходимости замены уплотнительного кольца. Его выталкивают после того, как ведомая шестерня будет вынута. Рекомендуется после всех замен промыть детали привода, используя чистый керосин, а затем собрать узел в обратном порядке.

Основные поломки

Практически каждый владелец ВАЗ, на котором устанавливался задний привод: ВАЗ 2107, 2106, 2105 и т.д., слышал такую фразу — «гудит задний мост». Обычно, под этой фразой подразумевалась какая-либо неисправность, и в таком случае, как правило, требовался ремонт или замена. Так вот, давайте разберем, что гудит, и какова может быть причина.

Если вы услышали посторонний шум в области заднего моста, то первым делом, стоит определить на какой скорости он появляется. Для этого, достигнув 20 км/час, продолжайте разгон плавно, без рывков, до тех пор пока стрелка спидометра не дойдет до отметки 90 км/час. Запоминайте, на каких оборотах двигателя, мост гудит. После разгона, отпустите педаль газа, но не выключайте передачу, чтоб произошло торможение двигателем. Снова прислушайтесь, когда начинается гул.

Второе, что нужно сделать, для того, чтоб убедится, что сломан именно редуктор, а не другие механизмы заднего моста — проверить ход автомобиля при выключенном зажигании. Для этого, разгонитесь примерно до 100 км/час, включите нейтральную передачу, и выключите зажигание. Внимательно прислушивайтесь к шуму в области заднего моста. Если мост гудит как прежде, значит проблема в редукторе. Ну а если, шум пропал, тогда причина в другом механизме заднего моста.

Третье, что нужно сделать — поставить автомобиль на ручник, включить нейтралку, и прогазовать. Если, при повышении оборотов, снова что-то гудит, то тут уже виной не задний мост, а какой-либо узел, расположенный в двигателе или коробке передач. Ну а если, шума больше не наблюдается, то можете быть уверены — редуктору требуется замена.

Ремонт редуктора

В процессе ремонта редуктора может потребоваться разборка заднего моста и замена отдельных его компонентов.

Как располовинить мост

Некоторые автолюбители для проведения ремонта или регулировки РЗМ предпочитают располовинить мост вместо традиционного его демонтажа и разборки. Такой способ доступен, например, владельцам автомобилей УАЗ: конструкция заднего моста «уазика» позволяет располовинить его не снимая. Для этого потребуется:

Слить масло.
Поддомкратить мост.
Установить подставки под каждой половиной.
Открутить болты крепления.
Аккуратно развести половины в стороны.

Замена сателлитов

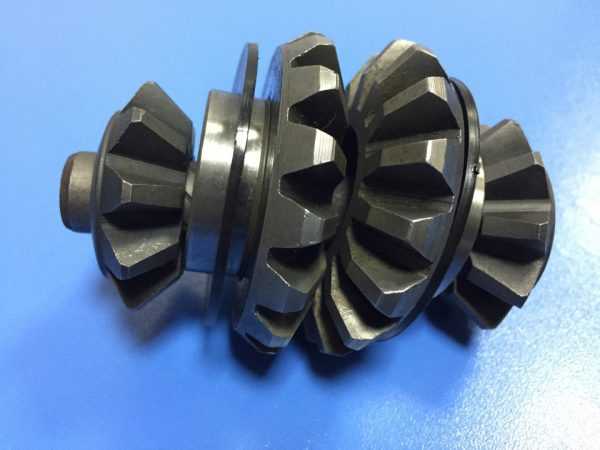

Сателлиты — дополнительные шестерни — образуют симметричный равноплечный рычаг и передают одинаковые усилия на колёса автомобиля. Эти детали пребывают в постоянном зацеплении с полуосевыми шестернями и формируют нагрузку на полуоси в зависимости от положения машины. Если транспортное средство едет по прямой дороге, сателлиты остаются неподвижными. Как только машина начинает поворачивать или съезжает на плохую дорогу (т. е. каждое колесо начинает движение по собственному пути), сателлиты включаются в работу и перераспределяют момент вращения между полуосями.

Учитывая роль, которая отводится сателлитам в работе РЗМ, большинство специалистов рекомендуют заменять эти детали на новые при появлении малейших признаков износа или разрушения.

При появлении малейших признаков износа или разрушения сателлиты редуктора ВАЗ 2103 рекомендуется заменить на новые

Сборка моста

После окончания работ, связанных с ремонтом, регулировкой или заменой РЗМ, выполняется сборка заднего моста. Порядок проведения сборки — обратный выполнению разборки:

зачищаются от грязи поверхности соприкосновения РЗМ и корпуса заднего моста;
устанавливается новая прокладка между редуктором и балкой;
РЗМ возвращается на место и надёжно фиксируется крепёжными болтами;
устанавливаются на место полуоси, барабаны тормозов и колёса.

Заводские прокладки РЗМ — картонные, но многие водители успешно пользуются паронитовыми. Преимущества таких прокладок — высокая термостойкость и способность выдерживать высокое давление без изменения качества.

Ремонт и регулировку РЗМ автомобиля ВАЗ 2103 водители чаще всего доверяют опытным специалистам на СТО. Этот вид работ можно выполнить и самостоятельно, если есть соответствующие условия, а также необходимые инструменты и материалы. При этом первый раз лучше это делать под контролем опытного мастера, если нет навыка выполнения самостоятельной разборки, регулировки и сборки РЗМ. Крайне не рекомендуется затягивать с ремонтом, если со стороны редуктора появились посторонние шумы.

Ремонт спидометра и замена троса ВАЗ 2101,2106,2108,2109,21099

Поломка спидометра не приводит к каким-либо повреждениям узлов автомобиля, но все же требует устранения, так как, неправильно оценив скорость, водитель рискует грубо нарушить правила и даже попасть в аварию. В сущности, все неисправности спидометра могут быть связаны с его механизмом, либо же с обрывом троса привода спидометра.

Снятие спидометра на ВАЗ 2101,2106,2108,2109,21099.

Если у вас стоит спидометр круглой формы как на автомобиле ВАЗ 2106. Для того чтобы снять спидометр необходимо снять переднюю панель щитка приборов. Первым делом нужно открутить два болта, которые крепят пластиковые накладки рулевой колонки, после чего поочередно снять нижнюю и верхнюю части. При этом снимается уплотнительное кольцо замка зажигания, которое нужно будет установить при сборке. В нижней части передней панели имеются два углубления, примерно на уровне рулевой колонки, в которых располагаются отверстия для доступа к скобам крепления. Вставляем в них плоские отвертки и поддеваем панель. Если отверстия закрыты заводским полимером или пленкой, их нужно просто прочистить с помощью той же отвертки, ножа или шила. Панель приборов выходит из посадочного места и есть прямой доступ к спидометру.

Если у вас стоит спидометр старого образца, как на автомобиле ВАЗ 2101. Чтобы снять спидометр на ВАЗ, сначала нужно снять решетку обдува, которая находится со стороны печки, либо решетку обдува стекла. Они крепятся на простых фиксаторах, которые можно либо отжать отверткой, либо провернуть. Через открытое отверстие получаем доступ к фиксаторам, которые держат щиток приборов. Освобождаем один из фиксаторов, после чего выталкиваем щиток приборов в сторону салона. Если щиток не снимался долгое время и фиксатор закис, рекомендуется использовать жидкость WD-40 или ее аналог.

Определение причины поломки.

После того как передняя панель демонтирована, можно без труда снять спидометр. Для того чтобы определить, в чем неполадка — в механизме спидометра или тросе привода, нужно просто прокрутить трос и посмотреть на работу стрелки спидометра. Если она вращается равномерно, соответственно прикладываемому усилию, значит проблема в тросе. Если же стрелка «проскакивает» или не реагирует на вращение троса, то нужно менять спидометр.

При замене спидометра нужно обратить внимание на цветовую маркировку на задней крышке. В разных моделях автомобилей ВАЗ использовались несколько типов редукторов с разным передаточным числом

Если поставить спидометр, который был разработан для другого редуктора, то он будет давать погрешность в показаниях, которая может составлять до 10 км/час на каждые 50 км/час. Совместимость той или иной модели спидометра и обозначается цветовой маркировкой.

Замена спидометра и троса.

Заменить спидометр проще простого, достаточно отсоединить электрические разъемы и перебросить их на новый спидометр. С помощью пассатижей нужно открутить прижимную гайку троса и перебросить его на новый спидометр. После этого можно устанавливать спидометр на место и собирать панель. Для замены троса его в первую очередь нужно отсоединять от редуктора. Соединение находится под днищем, возле коробки. Пассатижами откручиваем прижимную гайку, после чего отсоединяем трос. Затем таким же образом откручиваем трос со стороны спидометра. В районе гайки имеется проушина, к которой нужно привязать мягкую проволоку или прочную нить. Затем вынимаем трос на себя со стороны редуктора, так чтобы конец нити остался в салоне. Отвязав нить или проволоку от старого нужно перевязать ее на новый трос, после чего втянуть его в салон и подключить. Если проушины нет (такое бывает на неоригинальных тросах привода спидометра), можно в качестве стопора для нити использовать гайку.

Перед установкой желательно смазать новый трос смазкой «Литол» или «Шрус», немногим более половины его длины, начиная со стороны редуктора. Так он дольше прослужит и не будет перетираться об оболочку на местах сгибов.

Почему стоит менять спидометр целиком, если можно найти и устранить причину поломки его механизма, так это лишь потому, что запчасти для спидометров не выпускаются, они продаются в сборе. Кроме того, если сломалась одна деталь, то в ближайшем будущем произойдет поломка следующей. А кропотливая работа по поиску и устранению поломки отнимает много времени, поэтому проще купить и установить новый спидометр и забыть о неисправностях.

Видео ремонта спидометра ВАЗ 2108, 2109, 21099

Также ознакомьтесь

Отогнуть широкую часть пыльника. Внизу находится прикрепленный к штоку карданчик.
Для доступа к сальнику нужно ключом на «13» отключить этот карданчик от штока, а затем отключить его и от рычага переключения передач.

Выкрутить гайку, ослабив соединение карданчика и рычага.
Извлечь карданчик из рычага (включится 1-я или 3-я передача).
Ключом на «10» отсоединить его, отведя рычаг в сторону.

Демонтировать резиновый пыльник. Сальник расположен в углублении — месте, где шток входит в коробку

Чтоб извлечь нужную деталь, придется использовать шило или саморез.

Перед заменой сальника ВАЗ 2108-2109 важно прочистить посадочное место, убрав масло, песок, другую скопившуюся грязь.

Установить новый сальник штока коробки передач.

Закрепить новый сальник КПП в посадочном месте.

Замену сальника коробки ВАЗ 2108 легче сделать с пробкой от пластиковой бутылки. При этом внутреннюю часть пробки необходимо вырезать и через нее установить новый сальник.

Сборка выполняется в обратном порядке.

Устройство заднего моста

Конструкцию заднего моста ВАЗ 2101 составляют два основных элемента: балка и редуктор. Эти два узла объединены в один механизм, но при этом выполняют разные функции.

Мост состоит из двух основных узлов: балки и редуктора

Что такое балка

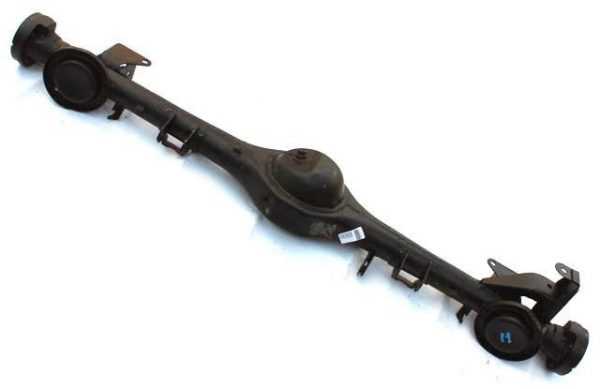

Балка представляет собой конструкцию из двух жёстко соединённых при помощи сварки чулок (кожухов). В концы каждого из них вварены фланцы, предназначенные для размещения полуосевых сальников и подшипников. Торцы фланцев имеют по четыре отверстия для установки тормозных щитов, маслоотражателей и пластин, прижимающих подшипники.

Средняя часть задней балки имеет расширение, в котором размещён редуктор. Спереди этого расширения есть проём, закрывающийся картером.

Задняя балка состоит из двух соединенных между собой пустотелых чулок

Полуоси

Полуоси машины установлены в чулках. На внутренних концах каждой из них имеются шлицы, при помощи которых они соединены с полуосевыми шестернями редуктора. Их равномерное вращение обеспечивается при помощи шариковых подшипников. Наружные концы оснащены фланцами для крепления тормозных барабанов и задних колёс.

Полуоси передают вращающий момент от редуктора к колесам

Редуктор

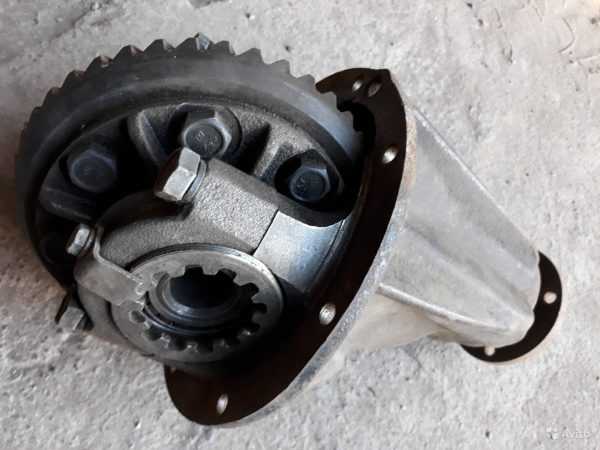

Конструкция редуктора состоит из главной передачи и дифференциала. Роль устройства заключается в том, чтобы равномерно распределить и перенаправить усилие от карданного вала к полуосям.

В конструкцию редуктора входят главная передача и дифференциал

Главная передача

В механизм основной передачи входят две шестерни конической формы: ведущая и ведомая. Они оснащены спиральными зубьями, обеспечивающими их соединение под прямым углом. Подобное соединение называется гипоидным. Такая конструкция главной передачи позволяет существенно улучшить процесс притирки и приработки шестерён. Кроме этого достигается максимальная бесшумность во время работы редуктора.

Шестерни основной передачи ВАЗ 2101 имеют определённое количество зубьев. У ведущей их 10, а у ведомой — 43. Отношение количества их зубьев определяет передаточное число редуктора (43:10 = 4,3).

Главная передача состоит из ведущей и ведомой шестерен

Ведущая и ведомая шестерни подбираются в пары на специальных станках в заводских условиях. По этой причине в продаже они представлены также попарно. В случае ремонта редуктора замена шестерён допускается исключительно комплектом.

Дифференциал

Межосевой дифференциал необходим для обеспечения вращения колёс машины с разными значениями скорости в зависимости от нагрузки на них. Задние колёса авто во время поворачивания или преодоления препятствий в виде ям, выбоин, выступов проходят неодинаковое расстояние. И если бы они были соединены с редуктором жёстко, это приводило бы к постоянным пробуксовкам, вызывая быстрый износ шин, дополнительную нагрузку на детали трансмиссии, а также потерю контакта с дорожным покрытием. Перечисленные проблемы решаются при помощи дифференциала. Он делает колёса независимыми друг от друга, тем самым давая возможность машине свободно входить в поворот или преодолевать различные препятствия.

Дифференциал обеспечивает вращение задних колес с разными скоростями при преодолевании автомобилем препятствий

Дифференциал состоит из двух полуосевых шестерён, двух шестерён-сателлитов, регулировочных шайб и чугунной коробки, выполняющей роль корпуса. Полуоси входят своими шлицами в полуосевые шестерни. Последние опираются на внутренние поверхности коробки при помощи регулировочных шайб, имеющих определённую толщину. Между собой они контактируют не напрямую, а посредством сателлитов, которые не имеют жёсткой фиксации внутри коробки. Во время движения автомобиля они свободно перемещаются вокруг своей оси, но ограничены поверхностью ведомой шестерни, что препятствует смещению оси сателлитов из посадочных гнёзд.

Корпус дифференциала с механизмом установлен внутри редуктора на роликовых подшипниках, напрессованных на опорные шейки корпуса.

Замена переднего сальника

1, Слейте масло из картера редуктора. Момент затяжки сливной пробки……………………………………49 Н м

2 . Отсоедините карданный вал от редуктора заднего моста. а) Нанесите установочные метки на фланец редуктора заднего моста и фланец карданного вала. б) Отверните четыре болта и отсоедините карданный вал от редуктора заднего моста.

Примечание: поместите ветошь, как показано на рисунке, чтобы не повредить уплотнение.

3. Снимите соединительный фланец а) Используя зубило и молоток, рас-контрите гайку

4, Снимите передний сальник и маслоотражатель. а) С помощью съемника снимите сальник.

5. Снимите подшипник и распорную втулку. а) С помощью съемника снимите передний подшипник.

б) Снимите распорную втулку 6. Установите новую распорную втулку, подшипник и маслоотражатель. а) Установите новую распорную втулку на вал б) Установите подшипник на вал в) Установите маслоотражатель.

Примечание: сориентируйте маслоотражатель, как показано на рисунке.

Замена переднего сальника. 1 — карданный вал, 2 — гайка соединительного фланца (момент затяжки указан в тексте), 3 — соединительный фланец, 4 — сальник, 5 — маслоотражатель, 6 — подшипник, 7 — распорная втулка подшипника.

8. Установите соединительный фланец. а) С помощью специнструмента установите фланец на вал.

б) Нанесите на резьбу новой гайки консистентную смазку в) Удерживая фланец, затяните гайку. Момент затяжки………………………………..108 Н м

г) С помощью динамометрического ключа измерьте предварительный натяг подшипника ведущей шестерни главной передачи

Предварительный натяг подшипника: Нового……………………………………….0,98- 1,57 Нм Бывшего в эксплуатации………………….0,49 — 0,78 Нм

Если преднатяг больше допустимого, то замените распорную втулку. Если преднатяг меньше допустимого значения, то дозатягивайте гайку на 5 — 10° до тех пор, пока преднатяг не достигнет заданного значения Примечание: не превышайте момент затяжки 235 Н м.

Если преднатяг превысил максимально допустимый при дозатяжке гайки, то замените распорную втулку и повторите процедуру регулировки.

Примечание: не регулируйте преднатяг отворачиванием гайки,

9. Законтрите гайку соединительного фланца.

10. Совместите установочные метки на фланцах и подсоедините карданный вал к редуктору заднего моста.

Затяните болты крепления. Момент затяжки……………………………………37 Н-м

11. Залейте масло в редуктор Качество масла по API…………………………………………………………..GL-5

Рекомендуемая вязкость масла по SAE……………………………………85W-90 Объем заправки……………………………………0,9 л

Снятие редуктора заднего моста, 1 — задний правый приводной вал, 2 — кронштейн крепления редуктора, 3 — задний дополнительный кронштейн крепления редуктора, 4 — редуктор в сборе, 5 — задний левый приводной вал, 6 — карданный вал.

Редуктор заднего моста. 1 — упорная шайба, 2 — сателлит, 3 — штифт, 4 — ось сателлитов, 5 — полуосевая шестерня, 6 — упорная шайба, 7 — шайба, 8 — подшипник выходного вала, 9 — ведомая шестерня, 10 — чашка дифференциала, 11 — стопорная пластина, 12 — сапун, 13 — крышка картера редуктора, 14 — выходной вал, 15 — стопорное кольцо, 16 — пыльник, 17 — сальник, 18 — крышка подшипника выходного вала, 19 — сливная пробка, 20 — прокладка, 21 — картер редуктора, 22 — прокладка, 23 — пробка заливного отверстия, 24 — распорная втулка подшипника, 25 — наружное кольцо переднего подшипника, 26 — передний подшипник, 27 — маслоотражатель, 28 — сальник, 29 — пыльник, 30 — соединительный фланец, 31 — гайка соединительного фланца (момент затяжки и процедуру регулировки предварительного натяга см. в разделе «Замена переднего сальника»), 32 — наружное кольцо подшипника, 33 — задний подшипник, 34 — шайба, 35 — ведущая шестерня главной передачи.

Момент затяжки заливной пробки………………………….49 Нм

Как проверить задний мост

Естественно, такие шумы как гул, вибрация, треск или стук могут возникать и по причине других неисправностей. К примеру, тот же карданный вал при поломке подвесного подшипника или выхода из строя крестовины может издавать хруст и вибрировать. Поломка эластичной муфты «кардана» также сопровождается похожими признаками. Стучать могут задние стойки или другие элементы подвески

В любом случае перед началом ремонта моста важно убедиться, что неисправен именно он

Проверка заднего моста выполняется следующим образом:

Выезжаем на ровный участок дороги без ям и выступов.
Разгоняем машину до 20 км/ч.
Прислушиваемся и отмечаем сопутствующие шумы.
Постепенно увеличиваем скорость автомобиля до 90 км/ч и запоминаем, при какой скорости возникает тот или иной нехарактерный звук.
Не выключая передачи, отпускаем педаль акселератора, гася скорость двигателем. Продолжаем следить за изменением характера шума.
Опять разгоняемся до 90–100 км/ч, выключаем передачу и зажигание, давая машине двигаться накатом. Если посторонние шумы не исчезли, редуктор заднего моста в порядке. Без нагрузки он не может шуметь (за исключением подшипников). Если же звук исчез, вероятно, редуктор неисправен.
Проверяем затяжку колёсных болтов, подтягивая их баллонным ключом.
Устанавливаем автомобиль на горизонтально ровной поверхности. Вывешиваем его задние колёса при помощи домкрата, так чтобы иметь возможность их свободно вращать.
Вращаем поочерёдно колёса машины влево-вправо, а также толкаем вперёд-назад с целью определения люфта. Колесо должно легко крутиться без заеданий. Если при надёжно затянутых болтах колесо люфтит или притормаживает, скорее всего, имеет место износ подшипника полуоси.
При включённой передаче вращаем каждое из колёс вокруг своей оси. Смотрим на поведение карданного вала. Он также должен крутиться. Если он не вращается, скорее всего, полуось сломана.
