Признаки неисправности крестовин

Крестовина ВАЗ 2106, как и любая другая деталь автомобиля, имеет определённый срок службы. Теоретически ресурс детали довольно большой, около 500 тыс. км., но реальные цифры в 10 раз меньше. Поэтому замену приходится проводить через 50–70 тыс. км пробега. Обусловлено это не только качеством деталей, но и нашими дорогами, интенсивностью эксплуатации автомобиля. Отсутствие периодического обслуживания крестовин только приближает необходимость их замены. О том, что с шарниром возникли какие-то неполадки, свидетельствуют характерные признаки:

• удары и стуки;
• вибрации ходовой части;
• скрипы во время движения или ускорения.

Щелчки и удары

Часто проблемы с крестовинами появляются при повреждении уплотнителей и попадании внутрь подшипников пыли, песка, грязи и воды. Все эти факторы негативно влияют на ресурс изделия. При износе шарниров будут слышны щелчки во время переключения передач на ходу, удары на скорости около 90 км/ч, также появляется хруст либо шуршание. При возникновении металлических звуков рекомендуется покрутить части кардана, например, установив авто на эстакаду. При обнаружении большого люфта крестовины нужно будет заменить.

Во время диагностики зазора в крестовинах на коробке должна быть включена нейтральная передача.

Видео: люфт крестовины кардана

Если на моём автомобиле появляются щелчки в области кардана, но при этом я уверен, что крестовины ещё в хорошем состоянии и должны походить, то, скорей всего, в шарнирах попросту недостаточно смазки, для чего их нужно прошприцевать. Советую при появлении щелчков не затягивать с обслуживанием, поскольку подшипники будут разбиваться и без замены крестовины обойтись уже не удастся.

Скрипы

Причина скрипов в районе карданного вала обычно связана с закисанием крестовин. Проблема хорошо заметна в начале движения и при езде с малой скоростью, при этом машина скрипит как старая телега.

Крестовина может скрипеть из-за отсутствия смазки

Неисправность появляется при отсутствии обслуживания шарниров, когда подшипник попросту не справляется со своей задачей. Иногда после снятия кардана обнаруживается, что крестовина не движется вообще ни в какие стороны.

Видео: как скрипит крестовина кардана

Вибрация

Неисправности в виде вибрации с шарнирами кардана могут проявляться при движении вперёд или задним ходом. Проблема может присутствовать как со старыми подшипниками, так и с новыми. В первом случае неисправность обусловлена подклиниванием одного из шарниров. Если же вибрация сохранилась после замены крестовины, то, возможно, была установлена некачественная деталь либо монтаж выполнен неправильно. Крестовина, будь то старая или новая, должна двигаться в любую из четырёх сторон свободно и без заеданий. Если при движении шарнира руками приходится прилагать небольшие усилия, можно слегка постучать по чашке подшипника, возможно, он плохо сел.

Вибрации карданного вала могут быть связаны с нарушением балансировки. Причина может крыться в ударе по кардану чем-то твёрдым, например, при наезде на камень. Также могла отвалиться балансировочная пластина с вала. В таких ситуациях придётся посетить автосервис для устранения разбалансировки, а возможно и заменить сам вал.

Вибрации кардана бывают вызваны не только выходом из строя крестовины. Из личного опыта могу сказать, что проблема проявляется также при поломке подвесного подшипника, когда обрывается резина, в которой он удерживается. Особенно отчётливо вибрация слышна при движении задним ходом и в начале движения на первой передаче. Поэтому прежде чем приниматься за замену крестовины, нелишним будет проверить и опору карданного вала.

Какие крестовины поставить на «шестёрку»

Если прислушиваться к мнению специалистов СТО, то они рекомендуют менять обе крестовины кардана, даже при выходе из строя только одной из них. Но не всё так однозначно. Крестовина, расположенная в передней части карданной передачи, ходит гораздо дольше, чем задняя. Бывают ситуации, когда в хвостовике деталь меняется трижды, а возле подвесного подшипника в её замене нет необходимости. Выбирая крестовины для своего авто, не стоит гнаться за низкой ценой, поскольку ремонт в итоге обойдётся дороже. Рассмотрим некоторых производителей шарниров, которым можно доверить свой выбор:

1. Trialli. Выполнены из высокоуглеродистой стали и равномерно закалены по всей поверхности. Изделие способно выдерживать высокие воздействия динамического и статического характера. Уплотнение имеет улучшенную конструкцию, что повышает надёжность и защиту от попадания пыли и песка внутрь подшипников. Крестовина Trialli изготовлена из высокоуглеродистой стали, что повышает надёжность механизма
2. Kraft. Деталь изготовлена из специального нержавеющего сплава, устойчивого к воздействию коррозии. Производитель даёт гарантию высокого качества, которое заложено в многоступенчатом контроле при изготовлении. Карданные шарниры Kraft выполнены из специального нержавеющего сплава, который устойчив к коррозии
3. Weber, GKN и др. Крестовины этих и других импортных производителей имеют хорошее качество, но иногда стопоры приходится подгонять по месту.
4. Самый доступный вариант карданной крестовины — деталь отечественного производства. О качестве такого изделия говорить не приходится, поэтому как повезёт. Плюс отечественных крестовин в их доступной стоимости, но качество таких изделий оставляет желать лучшего

Прежде чем купить и установить карданный шарнир, обязательно нужно учитывать размеры и форму чашек

Внимание следует также обратить на шипы шарниров. На них не должно быть никаких заусенцев, рисок и других дефектов

Для отечественных автомобилей предпочтение лучше отдавать крестовинам с тавотницей, т. е. обслуживаемым, что позволит периодически обновлять смазку в подшипниках. Уплотнители не должны иметь каких-либо изъянов, например, видимых разрывов или заводского брака.

При выборе крестовины внимание следует обращать на размеры и форму чашек

Таблица: параметры карданной крестовины на «классику»

Назначение крестовины кардана ВАЗ 2106

При движении автомобиля оси транспортного средства не всегда находятся на одной прямой. Они меняют своё положение друг относительно друга и расстояние между осями также меняется. На ВАЗ 2106, как и на многих других авто, крутящий момент от КПП к заднему мосту передаётся посредством кардана, на концах которого установлены крестовины (шарниры). Именно они являются главным звеном карданной передачи, которое соединяет коробку передач и ведущую шестерню редуктора заднего моста. На крестовину кардана возлагается ещё одна немаловажная функция — способность гашения возможной деформации карданного соединения, обусловленной постоянным движением всех его элементов.

Крестовина кардана ВАЗ 2106 предназначена для соединения вращающихся осей трансмиссии

Из чего состоят крестовины кардана

Конструктивно карданный шарнир выполнен в виде крестообразной детали с игольчатыми подшипниками, уплотнителями и крышками, которые фиксируются стопором.

Устройство крестовины: 1 — крестовина; 2 — пыльник; 3 — манжетное уплотнение; 4 — игольчатый подшипник; 5 — упорный подшипник; 6 — корпус игольчатого подшипника (стакан); 7 — стопорное кольцо

Крестовина

Сама крестовина — изделие с перпендикулярными осями в виде шипов, опирающимися на подшипники. Материалом изготовления детали является высоколегированная сталь, обладающая высокой прочностью. Такие свойства позволяют крестовине выдерживать большие нагрузки в течение длительного времени.

Подшипник

Внешняя часть подшипников представляет собой стакан (чашку), внутренняя — шип крестовины. Перемещение чашки вокруг оси шипа возможно благодаря иголкам, расположенным между этими двумя элементами. Для защиты подшипника от воздействия пыли и влаги, а также для удержания смазки применяются пыльники и манжеты. В некоторых конструкциях торец шипа крестовины упирается в дно чашки через специальную шайбу, которая представляет собой упорный подшипник.

Подшипник крестовины состоит из чашки и иголок, а внутренней его частью является шип крестовины

Стопор

Чашки подшипников в отверстиях вилок и фланцев могут фиксироваться разными способами:

• стопорными кольцами (внутренними или внешними);
• прижимными планками либо крышками;
• кернением.

На ВАЗ 2106 стопорное кольцо фиксирует стакан подшипника изнутри.

Лада 2106 «Красный гранат» › Бортжурнал › Замена крестовин

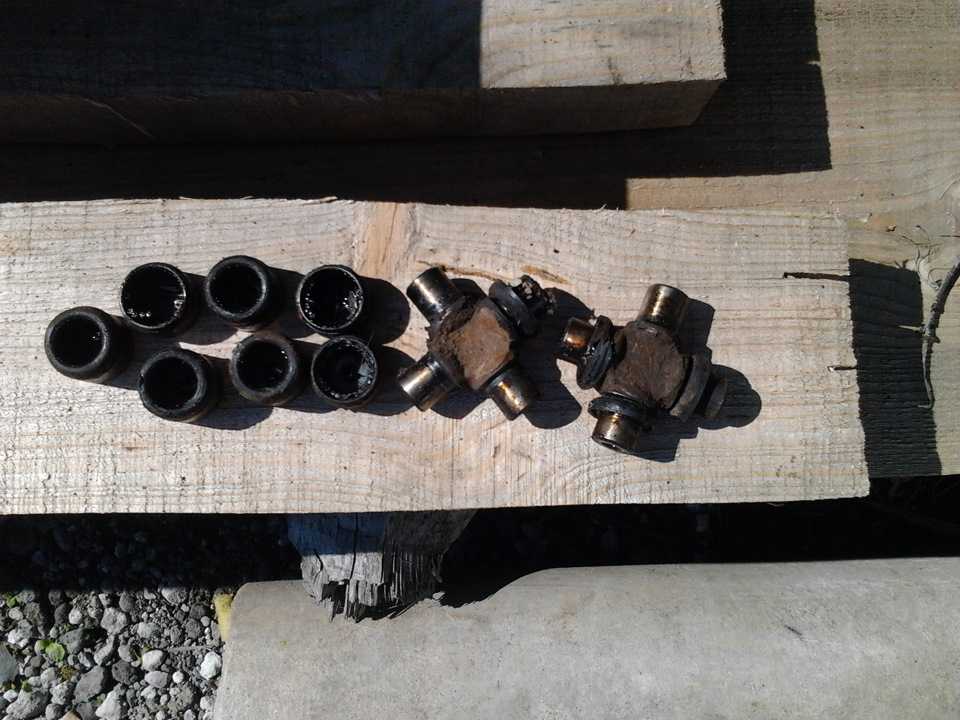

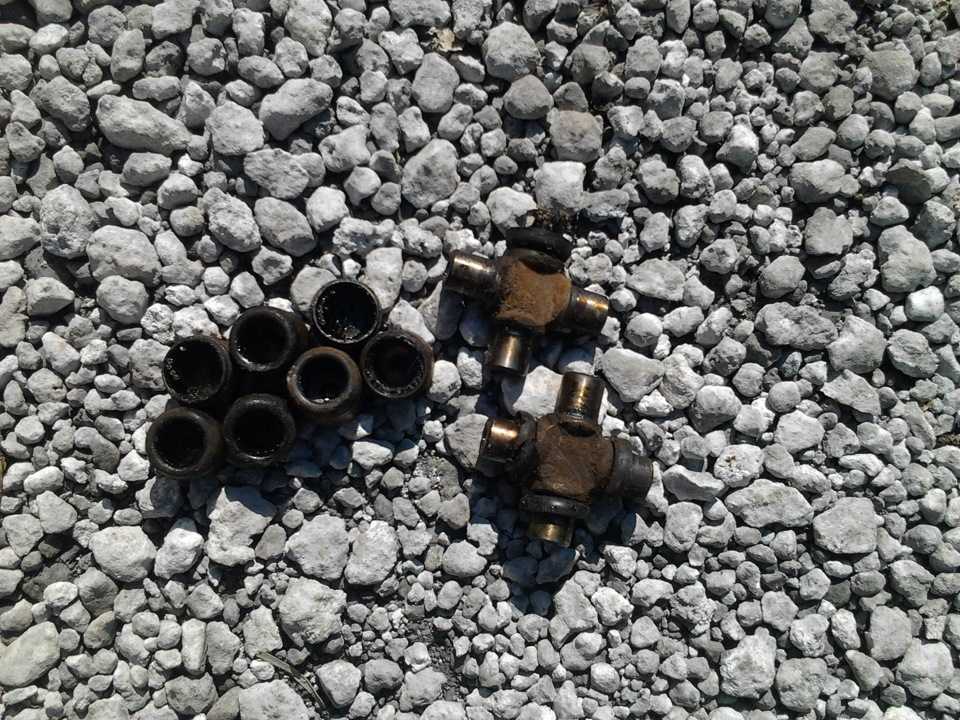

Всем Доброго времени суток!Вчера заменили крестовины карданной передачи.Из-за шума во время переключения передачи.Как оказалось подшипники на крестовине износились.

Как определить износ крестовины

Если при опускании педали, при переключении передач или при резком разгоне или торможении вы слышите стук в карданной передаче, вибрацию моста, это свидетельствует о сильном износе крестовины и подшипников. Необходимо срочно проводить работы по замене этих пришедших в негодность деталей. Можно, конечно, не обращать внимания на симптомы, но тогда есть большая вероятность того, что разрушится подшипник и кардан выпадет когда-нибудь прямо на дороге. Редуктор тоже может пострадать.

Под рукой должны быть инструменты: рожковые ключи на 12 и 13, медная или алюминиевая наставка, сжимные пассатижи, молоток, торцевой ключ на 13 и 27. В случае, если возникнет необходимость заменить подвесной подшипник, понадобятся стяжной съемник и старый фланец эластичной муфты.

Снятие кардана на ВАЗ 2106Последовательность действий при снятии кардана

Круглогубцами или пассатижами отсоединить оттяжную пружину от кронтштейна кузова и снять ее.

Наметить краской место стыка фланца редуктора и кардана (при сборке пригодится). Заклинив отверткой кардан, чтобы не проворачивался, самоконрящиеся гайки (их четыре) открутить ключом №13.

После того, как гайки выкручены, легко снимается один конец кардана.

Взаимное месторасположение фланца эластичной муфты и кардана также скрупулезно отметить.

Отогнуть 4 стопорных усика на обойме уплотнения возле эластичной муфты.

Аккуратно сдвинуть обойму в сторону кардана (вместе с уплотнением).

Головкой на 13 открутить две гайки и снять страховочную планку.

Ключом на 13 открутить две гайки, снять пластину подвесного подшипника, закрепленной на кузове через резиновые шайбы, со шпилек, которыми он крепится к кузову.

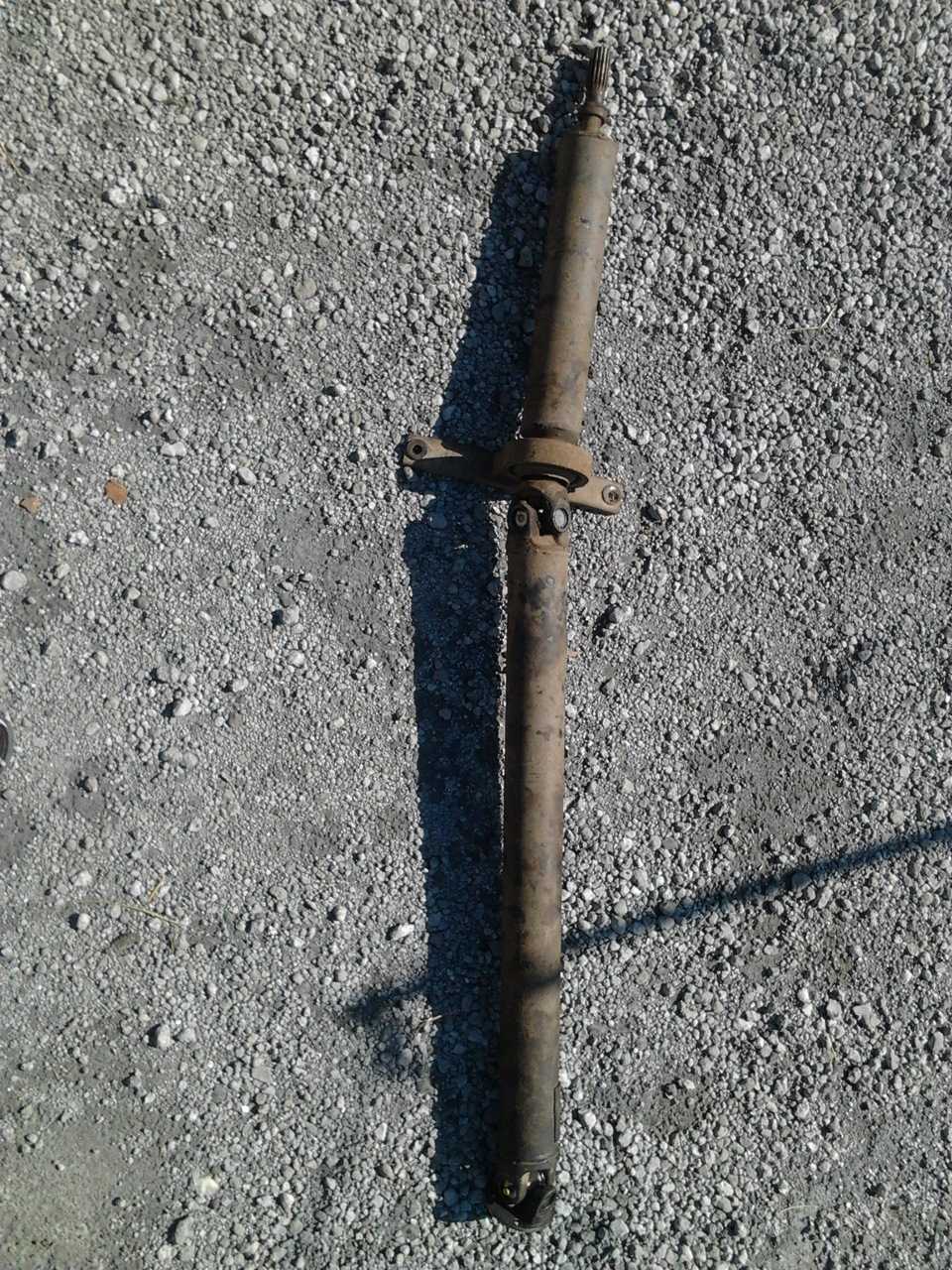

Вынуть кардан из шлицов фланца эластичной муфты и снять.

Какую крестовину лучше поставить

Специалисты автосервиса утверждают, что если пришло время менять крестовину, то лучше менять их комплектом, обе. На самом деле это не всегда так. Передняя крестовина, как правило, служит значительно дольше задней. Иногда у хвостовика меняется три крестовины, а у подвесного подшипника – крестовина остается вполне работоспособной.

Знатоки советуют не «убивать уши кардана», и без надобности крестовины не менять.

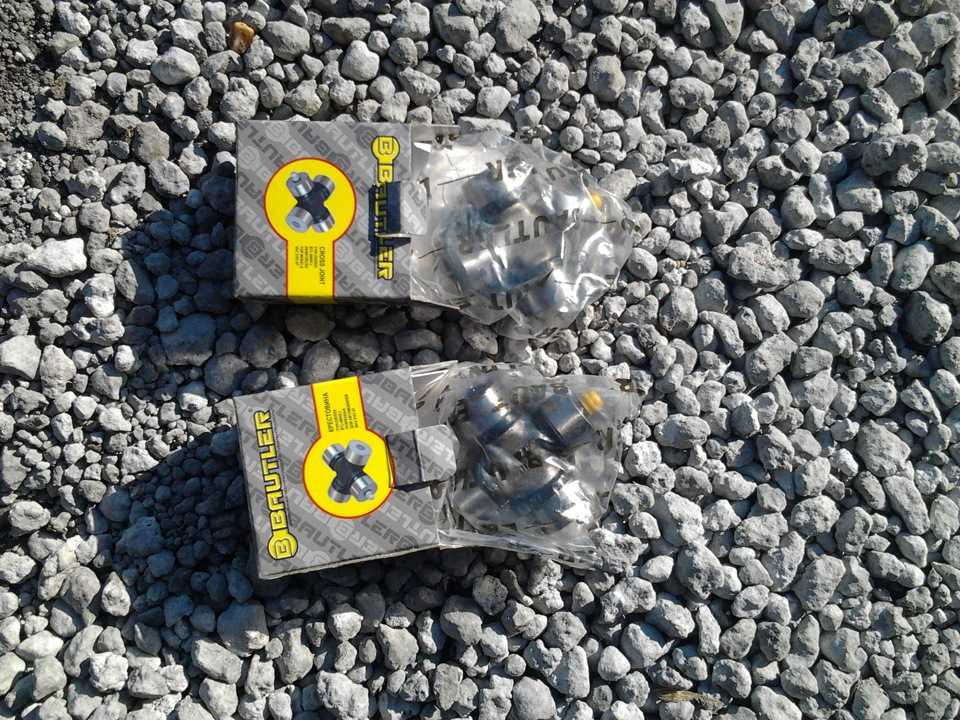

При покупке не стоит экономить на стоимости, дороже будет. Неплохие крестовины германского производства – качественные и в комплекте со стопорными кольцами, которые приходятся очень кстати, если при разборке «родные» — сломались.

Крестовины усиленные Trialli (с масленкой в торце шипа) – изготовлены из высокоуглеродистой стали, имеет равномерную закалку на всей поверхности. Выдерживает высокие статические и динамические нагрузки. Улучшенная конструкция уплотнения обеспечивает надежную защиту от песка и пыли подшипниковые узлы.

Крестовины фирмы «Kraft» (с масленкой) изготовлены из особого сплава нержавеющей стали, устойчивого к коррозии. Изготовитель гарантирует высокое качество, заложенное в многступенчатом контроле в процессе производства.

Крестовины фирм Weber, GKN и др. Единственный минус у крестовин импортного производства – зачастую стопорные кольца нужно подгонять.

Установка крестовины ВАЗ 2106Для начала следует проверить наличие смазки в новой крестовине на внутренней поверхности корпусов подшипников, шипах крестовины. Если необходимо – смазать подшипники крестовины Фиолом.На крестовину поставить уплотнители и пластмассовые заглушки.Вставить шипы крестовины в вилку.Надеть корпуса подшипников и запрессовать в отверстия вилки. Подшипник должен войти глубже проточки для стопорного кольца.Установить стопорные кольца. Постучать по вилкам молотком (лучше – с пластмассовым бойком). Зазор между донышком подшипника и стопорным кольцом под воздействием ударов ликвидируется и появятся зазоры между торцами шипов крестовины и корпусами подшипников.Щупом проверить осевой свободный ход крестовины – он не должен превышать 0,04 мм. Если осевой ход больше – заменить кольцо на большее по диаметру.Стопорные кольца выпускаются пяти размеров. Для наглядности каждому размеру соответствует свой цвет. Кольца толщиной 1,5 мм – неокрашенные, 1,52 мм – темно-коричневые, 1,56 мм – синие, 1,59 мм – черные, 1,62 мм – желтые. Проверить балансировку карданной передачи и легкость проворачивания вилок шарнира.

Вот полученный результат.=)

Осталось только установить кардан на место=)

Замена крестовины ВАЗ 2106 – нет ничего проще

Итак, что делает крестовина? С ее помощью появляется возможность сделать изгиб карданного вала

Обратите внимание на то, как относительно друг друга расположены фланец заднего моста и вал КПП. Верно, ось второго располагается выше, следовательно, нужно как-то хитрить, чтобы передать вращение

Карданный вал должен «переломиться» в двух местах, чтобы движение от КПП к заднему мосту было передано без каких-либо проблем. Кроме того, центр тяжести всего карданного вала должен быть таким, чтобы не появились осевые биения. Не стоит забывать и про подвесной подшипник ВАЗ 2106, с его помощью произведено крепление вала к днищу автомобиля. В случае его разрушения усиливается осевое биение, что приводит к выходу из строя крестовин.

Для проведения ремонта карданного вала вам потребуется следующий инструмент:

1. Ключи рожковые и накидные на «12», «13», «10». Последний можно и торцовый.
2. Плоскогубцы.
3. Плоская отвертка при необходимости.
4. Съемник для стопорных колец.
5. Съемник для крестовин.
6. Молоток и деревянная проставка.

Процедура довольно простая, много времени она не займет:

1. Устанавливаете автомобиль на ровную поверхность, под передние колеса помещаете упоры, заднюю часть поднимаете домкратом. При наличии ямы, эстакады или подъемника, эти процедуры выполнять не нужно.
2. Ключом на «10» выкручиваете два болта, которыми крепится подвесной подшипник к днищу автомобиля. Не стоит сразу же их снимать, лучше сделать это в конце, непосредственно перед снятием кардана.
3. Удерживаете головку болта, которым прикручены друг к другу фланцы кардана и заднего моста, ключом на «12». Гайку выкручиваете головкой на «13».
4. Отпускаете болты крепления подвесного подшипника и наносите по валу несколько резких ударов, чтобы выбить из резиновой муфты его.
5. При помощи съемника извлекаете кольца и наносите молотком через проставку резкие удары по карданному валу. При этом крестовина 2106 должна буквально разлететься – стаканы выпадут из посадочных мест.
6. Перед установкой новой крестовины обязательно очистите посадочное место под нее и нанесите небольшое количество смазки. Не наносите по стакану удары, так как это приведет к тому, что произойдет разрушение игольчатого подшипника. Собрать его очень сложно.
7. Сначала устанавливаете крестовину ВАЗ 2106 на карданный вал, затем на фланец. Или же в обратной последовательности.

Аналогично меняется средняя крестовина, расположенная у подвесного подшипника. Перед установкой кардана убедитесь в том, что стопорные кольца установлены правильно и они при малейшем усилии не выпадут из своих пазов

Обратите внимание, что новые кольца, которые идут в комплекте, могут оказаться толще, нежели канавка под них, поэтому придется использовать старые. И самое главное – желательно перед началом работ наметить расположение карданного вала относительно муфты КПП и фланца заднего моста

Если произойдет дисбаланс, то появится посторонний гул и высокая вибрация.
