Ремонт ваз 21099 (лада) : разборка коробки передач

Снятие коробки передач ВАЗ 21099

Перед снятием коробки передач отсоедините провод от клеммы “–” аккумуляторной батареи, а также слейте масло из коробки передач.

Снятие коробки передач рекомендуется производить вдвоем

ПОРЯДОК ВЫПОЛНЕНИЯ


1. Отверните болты крепления и снимите защиту картера.	2. Отверните болт и отсоедините провод “массы” от картера сцепления.	3. Ослабьте затяжку гаек на наконечнике троса привода сцепления.

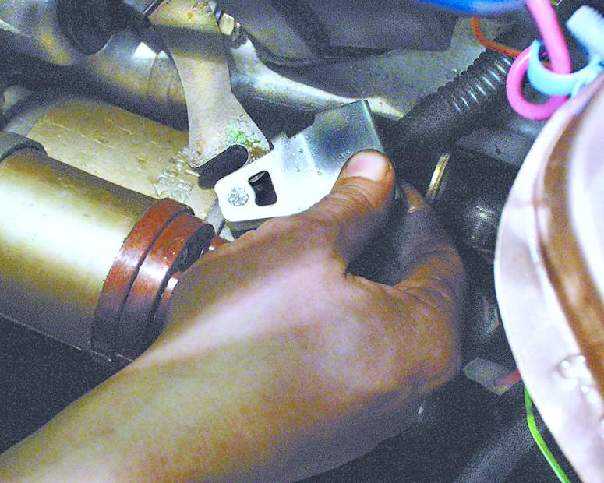

4. Снимите наконечник троса с рычага привода сцепления.	5. Отсоедините колодку с проводом от клеммы тягового реле стартера.	6. Отверните гайку крепления и отсоедините провод от контактного болта тягового реле стартера.

7. Отверните три гайки (третья с другой стороны стартера) крепления и снимите стартер.	8. Ослабьте затяжку хомута и отсоедините тягу привода переключения передач от наконечника шарнира.	9. Отверните гайку крепления и отсоедините трос от привода спидометра.

10. Отсоедините колодку с проводом от выключателя света заднего хода.	11. Ослабьте затяжку гайки крепления растяжки к рычагу подвески.	12. Отверните гайку крепления растяжки к кронштейну или три болта крепления кронштейна к кузову и разведите левую и правую растяжки в стороны.

13. Выньте шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.	14. Отверните гайку крепления шарового шарнира рулевой тяги.	15. С помощью съемника выпрессуйте палец шарового шарнира рулевой тяги из поворотного рычага стойки.

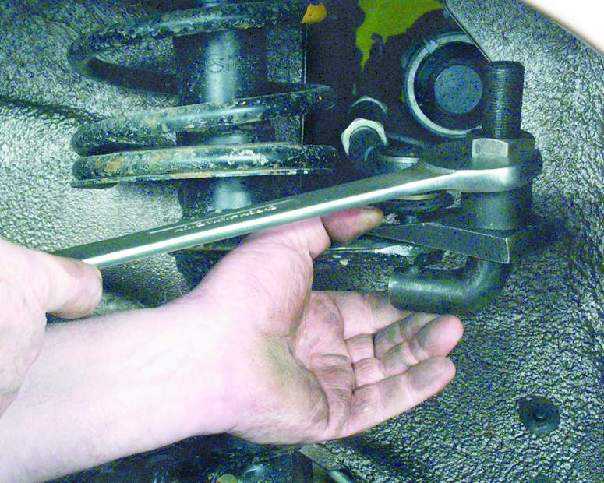

16. Отверните два болта и отсоедините шаровой шарнир рычага подвески от поворотного кулака.	17. Выдавите монтировкой хвостовик одного из внутренних ШРУСов привода передних колес из коробки передач и отведите его в сторону.	18. Вставьте вместо него технологическую заглушку (например, старый внутренний ШРУС). После этого отсоедините второй ШРУС.

19. Отверните три болта крепления и снимите щиток картера сцепления.	20. Ослабьте затяжку трех болтов и гайки крепления картера сцепления к блоку цилиндров.	21. Положите на фланцы крыльев в районе опор передних стоек подходящие деревянные опорные бруски и установите на них брус для вывешивания двигателя. Брус должен опираться только на фланцы крыльев!

22. Прицепите двигатель за рым к брусу длинным болтом с крюком. Для этого также можно воспользоваться прочной веревкой или проволокой. (Для удобства фотографирования капот снят).	23. Отверните две гайки крепления задней опоры силового агрегата к кузову.	24. Отверните гайку и выньте болт левой опоры силового агрегата.

25. Отверните три гайки крепления левой опоры силового агрегата к коробке передач и снимите опору.	26. Окончательно отверните три болта и гайку (с другой стороны коробки передач). При снятии коробки передач сначала отведите ее от двигателя в горизонтальной плоскости, чтобы вывести первичный вал из сцепления. Не повредите при снятии лепестки диафрагменной пружины сцепления.

Ремонт коробки передач

Текущий ремонт коробки и починка неисправностей деталей заключается в замене сальников и замене или доливке масла.

Ремонт, связанный с демонтажом и разборкой агрегата, производят в следующих случаях:

происходит самопроизвольное выключение передач, либо они включаются с трудом;
коробка во время движения издаёт шум;
повреждён картер коробки.

Детали разобранной коробки подвергают осмотру на предмет износа или повреждений. Подшипники, как правило, меняются все, включая игольчатые подшипники. Также, в качестве профилактической меры, производят замену бронзовых блокировочных колец синхронизаторов.

Но иногда ремонт не оправдан с финансовой стороны и КПП выгоднее купить, например на вторичном рынке запчастей (авторазборки и т.п.). Тогда вопрос встаёт о совместимости агрегатов разных машин.

Краткое описание конструкции и принципа действия

Разобранная КПП ВАЗ 2109 выглядит так:

На фото отсутствуют задняя и «средняя» части картера, а также шестерни 5-й передачи – без их демонтажа агрегат не разобрать. Тем не менее, изображение наглядно иллюстрирует устройство КПП.

Шестерни первичного вала 1 находятся в постоянном зацеплении с шестернями вторичного вала 2, но при «нейтральном» положении рычага свободно вращаются вокруг него на игольчатых подшипниках.

При перемещении рычага КПП усилие через шток выбора передач 8 передаётся на механизм выбора передач 11, рычаги которого перемещают вилки 1-2 (7) и 3-4 (3) передач со штоками, положение которых фиксируется.

Шток 5-й передачи (9) на фото изображён без снятой при разборке вилки.

Вилки, перемещая муфты синхронизаторов, приводят их в зацепление с шестернями вторичного вала, вследствие чего тот начинает вращаться вместе с соответствующей шестерней.

На вторичном валу установлена ведущая шестерня главной передачи. На фото её не видно – она расположена «внизу». Она приводит в движение ведомую шестерню главной передачи 5, с которой крутящий момент передаётся на валы приводов автомобиля.

Для изменения направления вращения при включении заднего хода крутящий момент с первичного вала на вторичный передаётся через промежуточную шестерню заднего хода 11.

Какая коробка подойдёт на ВАЗ 21099?

Очевидно, что КПП, устанавливаемые на авто семейства ВАЗ 2108-99 (включая четырёхступенчатые), полностью взаимозаменяемы.

Также можно поставить коробку с ВАЗ 2110, ВАЗ 2114-15 – в тех случаях, когда она установлена с инжекторным восьмиклапанным вазовским двигателем.

Но при установке этих агрегатов на ВАЗ 21099 Вам придётся также заменить:

трос сцепления либо вилку выжимного подшипника;
стартер – на этих авто он имеет две, а не три точки крепления и втулку якоря, установленную в передней крышке.

Кроме того, в настоящее время можно купить «спортивную» КПП с валами, шестерни которых имеют другие передаточные числа, причём такие коробки выпускаются с разными рядами – для городского движения и для езды по трассе.
