Замена диска сцепления, корзины и выжимного ваз 2114

Замена сцепления ваз 2110 2114 без снятия коробки

Всем доброго времени суток. Опишу свою историю связанную с заменой сцепления, точнее как оно «кончалось» и о том как бюджетно и удачно разрешилось.

Месяцев шесть назад заметил что машина (у меня ваз 2110 но если у вас ваз 2114, то большой разницы нет) стала вести себя немного странно. В какой-то день отлично тянула, а бывало что, ну никак. Причём обороты растут уверенно, а динамики нет. Проездил с такими симптомами около четырёх месяцев. Следующим этапом неисправности стало то, что первая и вторая передачи стали включатся с усилием, а задняя вообще с треском и подобными звуками. Отрегулировав педаль почти до панели, переключение пришло в норму, а тяга, конечно же, так и не появилась. В таких случаях говорят — буксует сцепление. Двигатель ревёт от оборотов, но не едет. Решено было ремонтироваться.

Обзвоним несколько СТО узнал, что цена на замену сцепления велика (около 3500 р.). Решил — это не для меня и стал искать подходящую яму для замены сцепления своими руками. Можно конечно и на домкрате это проделать, но я не сталкивался с таким ремонтом и не хотелось усложнять работу. Яму нашёл (спасибо другу). Выбрали день и приступили к замене. Сразу скажу, что фотографии получились не совсем хорошие, но я постараюсь описать, все засады и тонкости с которыми вам, возможно придётся столкнуться.

Процесс замены сцепления

Осуществляется замена следующим образом:

для начала нужно сорвать гайки левого колеса, используя ключ с трубой-усилителем, а затем установить всю переднюю часто авто на козлы;
затем полностью снимаем колесо, чтобы добраться до нижней шаровой опоры и отвинтить два болта, удерживающих ее;
следующий этап – демонтаж датчика массового расхода воздуха и снятие воздушного фильтра. Перед проведением этой процедуры обязательно снимите клемму «минус» с аккумуляторной батареи;
отпускаем гайки, которые удерживают трос сцепления на скобе коробки передач и снимаем его;
снимаем защиту двигателя ВАЗ-2114, разъединяем тяги коробки передач и отсоединяем провода, которые обеспечивают подачу напряжения на датчик скорости и указатель заднего хода авто;
под двигатель ставим упоры и отвинчиваем гайки, удерживающие нижнюю подушку. Фиксация мотора требуется для того, чтобы при сильном его опускания в процессе дальнейшей разборки агрегат не разорвал шланги;
отодвигаем коробку передач от двигателя на такое расстояние, которого будет достаточно для получения доступа к ведомому диску и корзине. Если же вы столкнулись с ситуацией, когда требуется снятие всей КПП ВАЗ-2114, не забудьте слить всю смазочную жидкость;
внимательно осматриваем все элементы сцепления ВАЗ-2114 и заменяем те из них, которые подверглись износу. В основном замена требуется для диска и корзины – деталей, испытывающих максимальную нагрузку в процессе эксплуатации автомобиля;
осуществляем сборку в обратном порядке.

В подавляющем большинстве случаев замена системы означает установку новой корзины, которая изнашивается быстрее остальных деталей. В паре с ней желательно установить и новый диск, чтобы обеспечить слаженную работу узла. Также обязательно убедитесь в исправности подшипника и вилки, целостности троса, чтобы не повторять процедуру спустя несколько месяцев.

Сколько стоит установка нового сцепления и отдельных его компонентов на ВАЗ-2114 в автосервисе? Это зависит от множества факторов, среди которых состояние используемых деталей, объем и сложности работ по их установке, цена на комплектующие. Но в подавляющем большинстве случаев такой ремонт обходится недешево, поэтому если вы хотите свести свои затраты к минимуму, воспользуйтесь нашей инструкцией и установите новое сцепление своими руками.

Замена сцепления ваз 2114 — инструкция и видео

Существует достаточно много методов замены сцепления ВАЗ 2108, 2109, 21099, 2114, 2115 Samara. Ведь если следовать дилерским рекомендациям, описанным в официальных источниках , для замены сцепления необходимо практически полностью разобрать весь моторный отсек. В этой статье мы вам покажем метод замены сцепления при использовании которых отпадает необходимость в полном съёме коробки передач, сливе масла, вытаскивания шрусов и т.д.

Снятие сцепления ваз 2114

1.Вывесить перед машины, желательно повыше на домкратах с обоих сторон

Открутить и снять оба передних колеса и подложите их под машину для вашей безопасности.
Снимаем аккумулятор и воздушный фильтр (обязательно)
Отсоединить от КПП и снять с кронштейна трос сцепления (два ключа на 17 мм)
Отвернуть болты крепления шаровых опор к поворотным кулакам (ключ 17 мм);
Ослабить заднее крепление левого продольного рычага (головка 24 мм);
Вывернуть болты крепления левого кронштейна растяжки (головка 17 мм) и развернуть рычаг на 90 градусов вниз;
Отсоединить массу от КПП (если она крепится на ней, ключ на 13 мм);
Отвернуть нижний кожух защиты маховика (ключ 10 мм);
Отвернуть левую опору силового агрегата (два ключа на 17 мм);
Открутить заднюю опору силового агрегата от кузова (ключ 17 мм) и хомут привода переключения передач (два ключа 13 мм), снять привод переключения передач
Открутить три болта и одну гайку крепления КПП к двигателю;
Аккуратно, наклонив силовой агрегат снять КПП с мотора и оставить висеть на приводах;

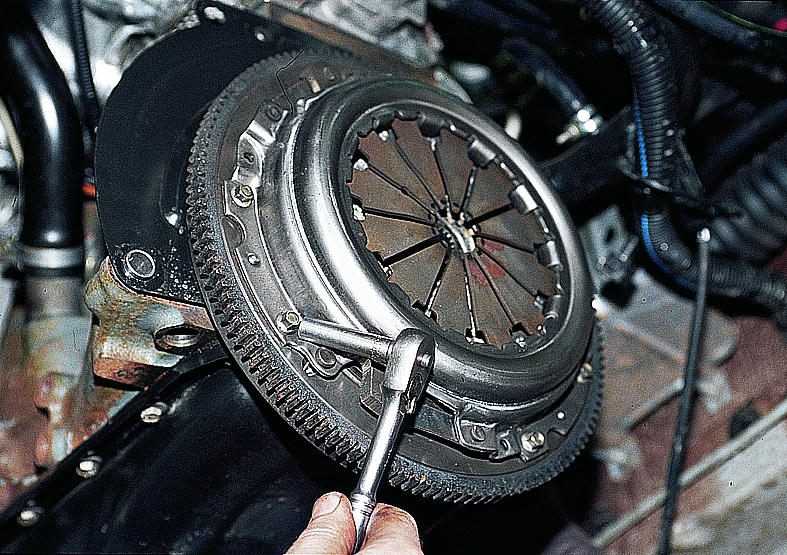

Очень аккуратно, используя головку на 8 мм с острыми краями отвернуть корзину сцепления;

Замена сцепления:

Заменить выжимной подшипник.

Заменить ведомый диск сцепления (или лучше всё сцепление в сборе),не плохие производители запчастей лада valio,sachs. Используя специальную оправку для центрирования(фото№ 9)диска сцепления;

Не забудьте смазать вилку сцепления(фото№3) ,многие наверно из вас замечали что педаль сцепления стала тугой это из-за того что смазка высыхает и вилка может лопнуть и потом придется делать всю процедуру заново.

Всё теперь собираем всё в обратной последовательности.

После замены сцепления не торопитесь проверьте всё ли на месте всё ли стоит так как надо. Проверте регулировку привода сцепления, этим служит полный ход педали сцепления (до упора в коврик), который должен составлять 120–130 мм. По мере износа накладок ведомого диска сцепления педаль приподнимается и ее полный ход увеличивается. Максимально допустимый ход 160 мм. Для регулировки привода сцепления приложите обычную линейку (фото №6) рядом с площадкой педали сцепления, уперев ее перпендикулярно в коврик пола. Определите по линейке расстояние от коврика до поверхности резиновой накладки площадки педали. Если оно более 160 мм, отрегулируйте привод сцепления (фото №7) Нажмите несколько раз на педаль сцепления до упора в коврик пола и еще раз проверьте расстояние от площадки педали до коврика пола. При необходимости подкорректируйте полный ход педали регулировочной гайкой, затяните контргайку.(Фото №7)Не забываем так же про тросик сцепления ставим обратно тросик, педаль у меня от натяжки уперлась в торпеду и начинаем регулировать крепление (фото№8) готово.

При использовании данного способа замены сцепления, можно:

не сливать масло из коробки передач;
не снимать стартер (но лучше все же снять, так удобнее и легче);
не выдергивать шрусы из коробки передач;
не откручивать трос спидометра.

Замена механизма

Давайте рассмотрим данный процесс, на примере автомобиля ВАЗ 2114. Перед началом работы, загоните автомобиль на яму, или поднимите переднюю часть автомобиля домкратом, для того, чтоб получить доступ к механизму сцепления. Поскольку ВАЗ 2114 и 2115, имеют передний привод, то ведущие колеса нужно поднять над землей, для того, чтоб они могли спокойно вращаться. Это имеет решающую роль, в момент, когда проводится регулировка механизма. Проводить данную процедуру лучше вдвоем, так как вся работа проводится практически навесу, и деталь можно обронить.

Начинается замена сцепления на ВАЗ 2114, непосредственно с снятия старого механизма. Для этого, отсоедините все тросы и провода, а также, открутите крепежные болты на шаровых опорах. Далее, Вам нужно опустить продольный рычаг так, чтоб он не мешал проводить дальнейшую работу. Сделать это можно, открутив опоры кронштейна.

В зависимости от того, какое крепление кронштейна Вы открутили, будет зависеть то, с которой стороны будет проводится замена сцепления. Допустим, что снять левый кронштейн. Тогда, с этой же стороны, снимите брызговик и опоры (переднюю и заднюю). Далее, демонтируйте кожух, и отсоедините привод коробки передач.

Механизм сцепления находится между двигателем и КПП, поэтому, для его замены, два этих узла необходимо разъединить. Сделать это можно, открутив три болта крепления.

Как говорилось ранее, данную работу лучше проводить вдвоем, так как от этого будет зависеть то, какое расстояние Вам откроется для работы. Например, если Вы проводите замену сцепления на автомобиле ВАЗ 2114, вдвоем, то коробку передач можно снять. Это даст Вам возможность, без проблем проводить работу, а также, осмотреть все детали механизма на предмет износа. Если же, работа проводится в одиночку, то КПП можно будет только немного сдвинуть. Это образует небольшое расстояние, достаточное для замены сцепления.

После того, как коробка передач сдвинута, Вам откроется доступ к корзине сцепления. Ее, также необходимо демонтировать. Осмотрите внимательно весь механизм. Определите, какое устройство нужно заменить, а какое можно эксплуатировать дальше. Лучше, конечно, заменить все детали. Это отодвинет момент следующей замены на длительное время.

После того, как новые детали займут свое место в корзине, перед установкой на автомобиль, им будет необходима регулировка, а именно — отцентровка. Проводить данную работу, лучше с помощью специальной оправы, которая продается в любом автомагазине.

Сборку сцепления, необходимо проводить строго в обратном порядке. После того, как весь механизм будет собран, можно спускать автомобиль с домкрата. На этом, замена завершена.

Замена неработающего сцепления на автомобиле

Заменить механизм можно самостоятельно, не прибегая к услугам автосервиса. Без замены масла и демонтажа правого ШРУСа сделать это довольно просто.

Все работы должны проводиться на поднятом автомобиле, поэтому следует заранее отключить и снять все узлы и детали, которые могут помешать.

Необходимые инструменты

Для замены потребуются следующие инструменты:

набор гаечных ключей;
баллонный ключ.
съёмный ключ для снятия шаровой опоры;
домкрат;
верёвка;
отвёртка;
брус для вывешивания двигателя;
небольшой лом или монтировка;
оправка для центрирования диска.

Порядок действий

От аккумулятора отсоединяется минусовая клемма.
Демонтируются система очистки воздуха и её датчик.
Отсоединяется тросик сцепления.

В процессе замены следует оценить работоспособность снимаемых узлов и деталей автомобиля, и при необходимости заменить их на новые.

Видео: ремонт сцепления ВАЗ 2114

Своевременная диагностика износа механизма сцепления позволит избежать многих дополнительных проблем. Замена на ВАЗ 2114 достаточно проста и может быть выполнена без помощи профессионалов даже неопытным автолюбителем. Достаточно лишь желания и стандартного набора инструментов.

Общие принципы замены сцепления ВАЗ 2114

Далее следует снять колеса с автомобиля.Затем нужно отсоединить трос сцепления от коробки передач, а также снять кронштейн. Также вручную нужно отсоединить трос спидометра, подключенный к коробке передач. Еще нужно открутить болты, крепящие поворотные кулаки и шаровые опоры.Следует предварительно ослабить болты, которыми крепятся шаровые опоры к поворотным кулакам. Также нужно открутить болты, крепящие левый кронштейн растяжки. Это будет способствовать тому, что вы сможете повернуть продольный рычаг на 90 градусов вниз.

Шпилькам предстоит роль направляющих и именно по ним будет двигаться коробка в тот момент, когда вы будете снимать и ставить на место сцепление своего ВАЗ214.Нужно отодвинуть коробку таким образом, чтобы лучше было подбираться к корзине сцепления и снимать ее

Откручивать нужно очень осторожно.Плавно подходим к завершающему этапу. Берем вышедшее из строя сцепление и меняем на комплект нового

Следует обратить внимание на то, что менять лучше именно все в сборе, а не отдельными запчастями. В противном случае через короткий промежуток времени вы снова можете проделывать эту же работу заново, так как из строя может выйти еще какая-нибудь деталь.

Нужно также помнить, что все детали лучше сразу надежно закрепить, чем потом они доставят вам массу хлопот, а, возможно, еще и приведут к поломке дорогостоящих механизмов.

Своевременная регулировка также избавит вас от последующих хлопот. Также шлицы первичного вала и выжимной подшипник лучше смазать тонким слоем смазки. Это будет способствовать долговечной и надежной работе механизма и защитит его от преждевременных поломок. Завершив все вышеперечисленные работы, следует провести регулировку напряжения троса и проверить работу привода сцепления. Для этого может понадобиться помощь напарника, который должен будет выполнять следующие действия:

• нажимать на педаль и отпускать ее по команде;

Важные моменты

При замене сцепления необходимо обращать самое пристальное внимание не только на состояние дисков, но и на состояние выжимного подшипника, о котором говорилось выше. После снятия его необходимо несколько раз прокрутить руками

Если вращение идёт туго или во время прокрутки слышен скрип или треск, то подшипник нужно заменить. Если этого не сделать, вся работа по замене дисков сцепления окажется бесполезной, поскольку они опять придут в негодность.
Очищать вал коробки передач и прилегающие детали от грязи следует очень тщательно, лучше всего промыть всё керосином и вытереть насухо чистой ветошью.
Выше приводится способ замены сцепления с полным снятием коробки передач. Но иногда автолюбители обходятся без снятия. Для этого болты, которыми коробка крепится к двигателю, аккуратно выкручиваются (по очереди). На их место устанавливаются шпильки, которые немного тоньше и как минимум втрое длиннее крепёжных болтов. Эти шпильки служат направляющими, по которым коробку можно немного отодвинуть в сторону. Так между двигателем и коробкой образуется щель, через которую и снимаются диски сцепления. Этот способ менее трудоёмкий, но у него имеются свои недостатки: добраться до выжимного подшипника будет невозможно и тщательно очистить вал коробки от грязи не удастся.

Как видно из этой статьи, замена сцепления — операция весьма трудоёмкая. Поэтому необходимо в точности следовать предлагаемой инструкции. Также не следует забывать и о технике безопасности, особенно когда дело дойдёт до снятия коробки передач. Это очень тяжёлый агрегат, при работе с которым следует быть предельно осторожным.

Выжимной подшипник муфты сцепления ВАЗ 2114 — замена своими руками

Какие неисправности бывают у выжимного подшипника ВАЗ 2114
Изучаем устройство и схему крепления КПП
Демонтаж КПП и выжимного подшипника
Замена муфты и выжимного подшипника на новый
Какой подшипник лучше купить для ВАЗ 2114
Рекомендации, советы и полезные видео по теме

Выжимной подшипник ВАЗ 2114 — элемент сцепления, который расположен в муфте. В сборе механизм муфты сцепления предназначен для передачи осевого усилия на нажимной диск, который отводит ведомый фланец из зацепления, в результате чего крутящий момент двигателя не передаётся к трансмиссии.

Замена выжимного подшипника ВАЗ 2114 – ремонт который отличается своей сложностью процесса демонтажа узла, так как, чтобы поменять деталь сначала снимается КПП. Отметим, что без снятия коробки передач (КП) так же возможно поменять подшипник, но при этом сложность ремонта и риск не корректной замены увеличиваются.

Муфта с выжимным подшипником (ВП) – это механизм непосредственно участвующий в работе сцепления, поэтому неисправность этого узла недопустима. Если вы слышите гул или шум при работе сцепления, то потребуется заменить подшипник, а иногда сцепление в сборе.

Подробная инструкция сопровождается 50 фото с несколькими видео. В первую очередь статья ориентирована, чтобы помочь вам правильно и корректно снять блок скоростей, проверить состояние ВП с сцеплением, заменить детали при необходимости.

ОБ УСТРОЙСТВЕ СЦЕПЛЕНИЯ

Его конструкция на этом автомобиле аналогична механизмам 2113 и 2115. Изготовлено сухим, однодисковым. Выпускается с устройством, гасящим крутящие колебания, а также имеется пружина нажимная. Устройство сцепления ваз 2114 представлено на рисунке.

Составные части сцепления

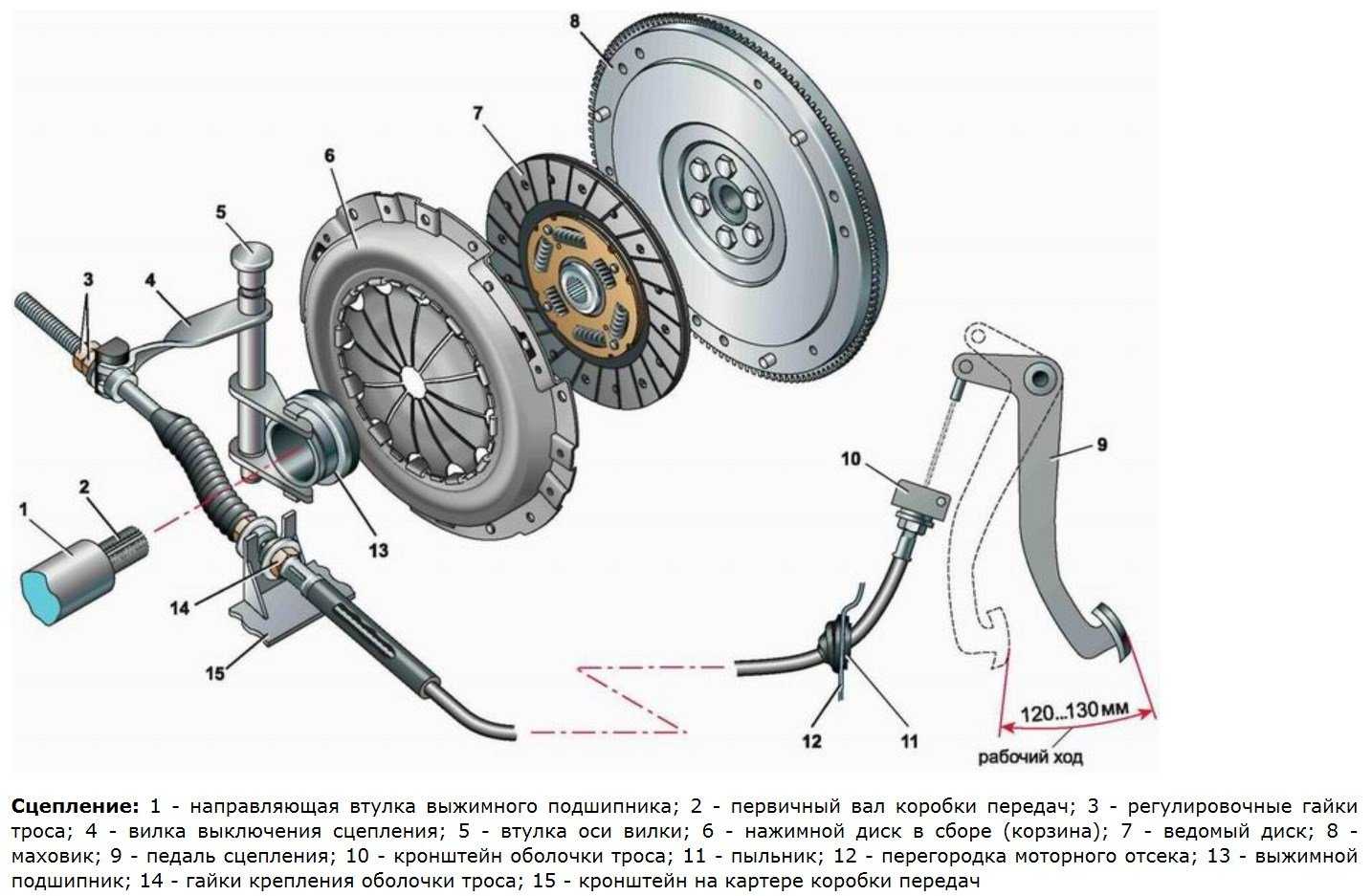

Сцепление ВАЗ 2114 состоит (см. рисунок):

Тросик соболочкой;
Наконечниктроса (нижний);
Регулировочная гайка;
Корпус для крепления оболочки на КПП;
Разделительные шайбы;
Гайка для регулировок;
Резиноваязащитная оболочка;
Поводок троса;
Вилка выключения;
Корзина;
Болты, крепящие корзину к маховику;
Нажимной диск;
Маховик;
Диск ведомый;
Первичный вал КПП;
Щиток;
Кожух;
Пружина (нажимная);
«Выжимной»;
Прокладка;
Корпус «выжимного»;
Наконечник тросика;
Упорная шайба троса;
Узел крепления тросика;
Оська педали;
Оттяжная пружина;
Педаль выключения.

Как видно из схемы механизма, здесь имеется два рабочих узла, один из них будет ведущим,а второму уготована роль ведомого. Ко второму относится диск,у которого с обеих сторон приклепаны накладки, и установлены пружины демпфера. Он установлен и двигается по шлицам, которые имеются на всех первичных валах КПП. Когда нажимают педаль, диск ведомый оказывается прижатым к маховику нажимным диском.

К ведущему узлу относят диск нажимной с кожухом сцепления, который крепится с маховиком шестью болтами. Для его центровки предусмотрены на маховике штифты и направляющие отверстия в кожухе.Сцепление имеет конструкцию без зазорного типа и приводится в действие с помощью троса.

Чтобы его выключить, установлен привод сцепления, который работает от нажатия педали. К ней шарнирно прикреплён трос своим верхним наконечником. Нижний конец троса также имеет шарнирную связь с выключающей вилкой. Своим движением «тросик» поворачивает её, а она двигает «выжимной».

Как снять сцепление 2112

Чтобы заменить сцепление ВАЗ-2112 необходимо после предварительного демонтажа АБ снять воздушный фильтр вместе с кожухом и ДМРВ. С помощью плоской отвертки подденьте фиксаторы и вытащите их из штатных мест. После этого открутите стартер, чтобы иметь доступ к креплению КПП к двигателю. Вслед за этим открутите болты и отключите датчик скорости КПП.

Выполнив вышеперечисленные операции, установите автомобиль на стояночный тормоз и поставьте башмаки под задние колеса. «Сорвите» гайки крепления левого колеса, а затем поднимите авто так, чтобы передние колеса повисли в воздухе. Демонтируйте колесо и открутите контргайки ступиц. После этого открутите шаровую опору и крепление рычага подвески. Затем снимите рычаг. Если установлен брызговик или защита картера, также их снимите.

Установите под двигатель домкрат и положите заранее приготовленную доску. Она нужна, чтобы избежать повреждения картера. Поднимите домкрат и зафиксируйте двигатель. Снимите реактивную тягу, а потом ослабьте и демонтируйте кулису.

Под КПП установите емкость и выкрутите пробку для слива жидкости. После слива жидкостидемонтируйте пыльник, отключите разъемы датчиков заднего хода и скорости. Снимите кронштейн и ключом 19 выкрутите болты крепления КПП к двигателю. Немного опустите мотор домкратом, чтобы проще было снимать коробку. Как вариант, можно поддомкратить саму КПП, не опуская двигателя. Выдерните правый и левый приводы, заглушив отверстия заранее приготовленными заглушками. После этого снимите коробку. Желательно для этого воспользоваться услугами помощника.

Получив доступ к сцеплению, выкрутите крепежные болты ключом или головкой 8 и снимите корзину. При этом необходимо болты откручивать поочередно и равномерно. Сначала выкрутите 1-й болт на один оборот, затем следующий по кругу крепеж. Потом опять выверните на один оборот 1-й и так далее, пока не открутите все болты. После откручивания болтов снимите корзину и диск, запомнив его положение.

Симптомы поломки

Определить то, что у Вас сломалось именно сцепление, а не какой-либо другой механизм, можно довольно легко, по ряду характерных причин. Первым, что почувствует водитель – провал педали, и уменьшение ее хода. В таких случаях, первым делом проверяют пружину и вилку.

При постоянной, интенсивной работе, пружина может ослабнуть, и выпасть с крепления. В таком случае, замена может быть вовсе не обязательна, а помочь может обычная регулировка длины данной пружины.

‘); if(«undefined»===typeof loaded_blocks_drive){loaded_blocks_drive=[]; function n(){var e=loaded_blocks_drive.shift(); var t=e.adp_id; var r=e.div; var i=document.createElement(«script»); i.type=»text/javascript»; i.async=true; i.charset=»utf-8″; i.src=»https://www.drivenetwork.ru/data/»+t+».js?async=1&div=»+r+»&t=»+Math.random(); var s=document.getElementsByTagName(«head»)||document.getElementsByTagName(«body»); s.appendChild(i); var o=setInterval(function(){if(document.getElementById(r).innerHTML&&loaded_blocks_drive.length){n(); clearInterval(o)}},50)} setTimeout(n)}loaded_blocks_drive.push({adp_id:e,div:t})})(47602)

Если же пружина в порядке, значит переходим к вилке. Из-за резкого нажатия или отпуска педали, вилка может погнутся. Обычно, в таком случае помогает регулировка на станке. Вилку выравнивают, и тестируют на сжатие и отпуск дисков сцепления. Но, такой способ устранения проблемы не поможет, если вилка уже подвергалась выравниванию, и потеряла изначальную жесткость. В таком случае, детали светит лишь замена.

Вторая причина, это если при нажатой педали, невозможно включить или выключить передачу. Это может обозначать только одно – диски сцепления сгорели, или износились. Регулировка в таком случае не предусмотрена. Вообще, ведущий и ведомый диск – детали повышенного износа, и им, время от времени, требуется замена.

Диагностика системы сцепления на ВАЗ 2114

С необходимостью менять сцепления рано или поздно сталкиваются все владельцы транспортных средств. Изношенная система может стать причиной выхода из строя других узлов и деталей и привести к более серьёзным проблемам.

Эксплуатация изношенного сцепления может повлечь за собой выход из строя других узлов и агрегатов автомобиля

Необходимость замены сцепления определяется по ряду признаков.

Прежде всего, это появление сильных шумов при выключении сцепления из-за износа выжимного подшипника. В результате увеличивается расход топлива и снижается мощность двигателя.

Кроме этого, может проявиться пробуксовка — проскальзывание дисков относительно друг друга, приводящее в итоге к деформации и поломке. В салоне автомобиля появляется специфический запах сгоревших из-за высокой температуры фрикционных накладок.

Диагностировать такие проблемы довольно просто. При пробуксовке, например, при нажатии на педаль акселератора обороты увеличиваются, а скорость остаётся неизменной. Во всех этих случаях требуется замена либо всей системы, либо одного из её элементов.

Устрйоство рекомендуют менять через каждые 80–90 тыс. км пробега. Однако эта величина может меняться в зависимости от качества механизма, условий эксплуатации автомобиля и стиля вождения.

Основные симптомы, сигнализирующие о необходимости замены:

Сцепление выключается не до конца. При переключении передач слышится характерный хруст.
При плавном отпускании соответствующей педали автомобиль движется рывками.
При выжимании педали ощущается сильная вибрация двигателя.

Проверить износ дисков, то есть измерить их толщину, можно при помощи специального инструмента — калибра. Для этого необходим подъёмник или эстакада.

Признаки неисправности и диагностика выжимного подшипника ВАЗ 2114 (как шумит и гудит подшипник)

Непосредственная диагностика состоит в том, чтобы проверить работоспособность и наличие перечисленных ниже признаков поломки.Признаки неисправности выжимного подшипника сцепления ВАЗ 2114 при обнаружении которых потребуется его замена:

При нажатии на педаль сцепления вы слышите шум, гул или стук (происходят перекаты, внутренние вибрации из-за повреждения дорожек с телами качения, деформации сепаратора или самой муфты).
Свист при включенном сцеплении даёт понять, что количества или качества смазки недостаточно;
Не переключается скорость или тугой ход у педали (происходит, когда муфта развалилась, а так же если сломало ухо выжимного подшипника).
Посмотрите видео пример, как шумит и как гудит выжимной подшипник ВАЗ 2114, а так же как выполняемся проверка. Услышать шум подшипника вы так же сможете после разборки трансмиссии после снятия ВП.

Видео: «Как проверить выжимной подшипник»

Видео: «Как шумит неисправный выжимной подшипник»

Внимание: В холодную погоду у не прогретого автомобиля ВАЗ 2114 иногда возникает шум выжимного подшипника. Это связано с тем, что в отличие от колец шарикоподшипника, муфта сделана из другой стали, а так же имеет низкую закалку, поэтому температурное расширение у элементов происходит не равномерно
