Снятие и установка замка зажигания лада калина

Процедура обучения:

Выполнение процедуры обучения приводит к следующим последствиям:

• контроллер управления двигателем активизирует противоугонную функцию, если она не была активизирована;
• система изменяет свой пароль на новый, выбранный случайным образом;
• в обучающий ключ записывается новый пароль системы;
• стираются из памяти все ПДУ, которые были до этого обучены;
• в память заносятся коды тех ПДУ, которые были обучены в данной процедуре обучения.

Процедура обучения применяется в следующих случаях:

• активизация противоугонной функции в контроллере (например, в новом автомобиле или замене неисправного контроллера);
• стирание старых и обучение новых ПДУ при утере;
• смена пароля системы, если владелец допускает, что пароль его системы мог быть считан (например, при продаже автомобиля от одного владельца другому)
• обучение ПДУ при замене неисправного иммобилайзера на новый.

Обучать можно только новые ПДУ или те, которые до этого были обучены при помощи обучающего ключа, используемого в данной процедуре обучения. Обучить в свой автомобиль ключ ПДУ с другого автомобиля — невозможно.

Внимание: ввиду важности обучающего ключа не рекомендуется пользоваться им для повседневных поездок, его необходимо хранить в надежном месте. Перед началом процедуры обучения заправить в автомобиль хотя бы 10л бензина, чтобы не путаться в писках

Перед началом процедуры обучения заправить в автомобиль хотя бы 10л бензина, чтобы не путаться в писках.

Замена замка зажигания на калине

Добро пожаловать! Замок зажигания – по сути это небольшая деталь, получив доступ к которой можно завести машину без ключа (Если человек имеет опыт в этом деле), но если взять обычных владельцев то к ним это не относится (Хотя возможно вам и придётся заводить когда ни будь свой автомобиль без ключа), но сегодня мы не об этом говорим, а об замене замка зажигания на автомобиле, в данной статье мы разберём вместе с вами все нюансы которые касаются этого замка, а именно как получить к нему доступ и какие признаки он будет подавать при выходе из строя, ну что же приступим!

Примечание! Для того чтобы поменять замок зажигания, нужно будет запастись: Гаечным ключом, молотком, а так же зубилом и отвёрткой у которой на конце будет не крестообразное, а плоское лезвие!

Где находится замок зажигания? На большинстве отечественных автомобилях (Исключением является вся классика), замок стоит в правой части но чтобы его можно было разглядеть по подробнее, для этого нужно снять обшивку с руля и после этого перед вами будет вот такая вот картина (см. фото ниже), на которой вы увидите то что сам замок установлен и прикреплён к рулевому валу и выведен он в правую часть автомобиля.

Когда нужно менять замок зажигания? При выходе из строя замка, в основном у автомобиля появляются проблемы с её заводкой, а именно машина может как вообще не заводится и не подавать никакой жизни при повороте ключа, а может подавать всё же жизнь тем что приборы все которые есть на панели будут загораться (Имеется ввиду при повороте ключа), но сама машина при этом заводится не будет.

Примечание! Если у вас не заводится машина при повороте ключа, не спешите грешить на замок вить дело может быть вовсе и не в нём, а всего лишь в стартере, понять это можно следующим способом, вам нужно будет сперва снять кожух рулевой колонки с автомобиля и после этого разъединить разъём идущий от замка и соединяющийся с колодкой проводов (О том как снять кожух и разъединить разъём с колодкой проводов, читайте ниже в этой же статье) и после чего при помощи омметра проверить разъём (А именно сопротивление каждого контакта) на исправность, для этого подсоедините выводы от омметра к каждому контакту и если хоть один контакт выдаст какое ни будь другое значение (Каждый контакт должен выдавать значение 0) то замок неисправен!

Кой что ещё, когда будете проверять контакты обязательно вставьте ключ в замок и вращайте на разных положениях проверяя при этом значение которое выдаст омметр, к примеру сперва поставьте ключ в положение 1 и проверьте, затем в положение 2 и проверьте, а соответственно в положение 0 ключ ставить и проверять контакт не нужно, потому что положение 0 это выключенное положение! (Если замок окажется исправен а автомобиль всё равно не заводится, тогда рекомендуем вам ознакомится со статьёй под названием: «Замена стартера на Ладе Калине»)

Может сталкивались вы когда ни будь с таким, поворачиваете ключ в зажигании и заводите автомобиль а он у вас назад не возвращается, так вот это означает то что у вас сломалась возвратная пружина которая находится в самом замке и в таком случае замок тоже подлежит замене.

Примечание! Но можно по сути замок и не менять, так как пружина может меняться отдельно от замка о том как это сделать мы вас так же научим в этой статье!

Возможные неисправности

В процессе работы могут возникнуть некоторые неисправности. К часто возникающим проблемам относятся такие ситуации:

• замена замка зажигания Калины с иммобилайзером или без него может потребоваться после проникновения влаги внутрь личинки из-за повышенной влажности в салоне, что приводит к быстрому окислению контактов внутри;
• перегореть контакты могут за счет перепадов напряжения, основной зоной риска является момент старта, на который зачастую приходятся высоковольтные пики;
• поломки случаются по причине механических деформаций или повреждений.

Наиболее широким кругом поломок является механические проблемы. Неисправности случаются из-за выхода из строя личинки, поломки/погнутости ключа и заводского брака. Также внутрь может проникать и скапливаться там большое количество пыли или грязи, что приводит к невозможности проворота ключа.

Как снять замок зажигания: советы профессионалов

Выключатель зажигания Калина (изображение № 1) иногда приходится снимать с автомобиля по разным причинам. На Ладе Калине основаниями этих действий могут быть: полный выход замка из строя, необходимость замены катушки АПС или контактной группы замка. Для выполнения нужен минимальный набор инструментов:

• зубило с хорошей заточкой;
• молоток;
• отвертка с плоским концом;
• пассатижи.

Работа выполняется в определенном порядке:

• нужно отсоединить минусовую клемму от аккумулятора;
• снять переключатели, стоящие под рулем;
• с помощью небольшого острого зубила и пассатижей отвернуть болты крепления механизма выключения Калины;
• снять с рулевой колонки освобожденную скобу и сам замок зажигания;
• отверткой поддеть фиксатор с проводами, идущими к катушке АПС, и отсоединить от блока;
• отключить колодку контактной группы от общего жгута проводов.

Установить замок зажигания Калины можно в обратном порядке. В процессе выполнения работ по разборке/сборке следует придерживаться советов опытных мастеров.

1. Кожух рулевой колонки снимается, если крестообразной отверткой отвернуть 7 саморезов: 2 с левой стороны, 2 с правой, 3 снизу. Затем нужно потянуть вниз рычаг регулировки и опустить колонку. Обе половинки кожуха легко снимутся.
2. Для снятия подрулевых переключателей достаточно сжать фиксаторы и вывести их из мест посадки.
3. Болты крепления замка Калины обычно бывают со срезанной во время закручивания головкой. Поэтому выкручивают их небольшим зубилом, нанося легкие удары по касательной. После того как болты сдвинутся с места, их можно отвернуть пассатижами небольшого размера. Заворачивать замок лучше болтами с внутренними шестигранными головками, которые можно купить в специализированных магазинах. Такие крепежные изделия имеют резьбу М6, длина болтов — 20 мм.
4. Для снятия замка зажигания нужно слегка потянуть жгут электрических проводов и освободить разъемы под кожухом.
5. Перед установкой замка на свое место нужно вставить в него ключ и перевести его в положение 1. Защелка блокировки руля при этом уйдет внутрь замка. После этого следует проверить работоспособность системы блокировки руля. Если все работает нормально, продолжить установку и крепление замка и проводов. В случае отсутствия фиксации рулевого вала после полного оборота рулевого колеса, необходимо отрегулировать положение установки замка зажигания на рулевой колонке так, чтобы защелка замка могла войти в паз, находящийся на валу.
6. Бывают ситуации, когда штатный ключ трудно вставляется в скважину замка. В таком случае можно брызнуть в отверстие для ключа жидкость WD-40 и несколько раз вставить и вытащить ключ. При отсутствии WD-40 можно воспользоваться полусинтетическим маслом, которого потребуется всего одна капля.

Lada Kalina wagon Лута › Logbook › Замена замка зажигания. Возня с ключами

ПоломкаВышел из магазина с женой, ребенком и пакетами продуктов — сел в машину и вставил ключ — повернул ключ — что-то в замке звякнуло и машина перестала реагировать на повороты ключа в замке.После 20-ой попытки ковыряния ключом в замке зажигания машина каким-то чудесным образом завелась. Но ключ можно было высовывать и машина всё равно была заведена.Благодарность Калине за то, что не смотря на поломку она уже который раз довезла нас до дома. У дома машину пришлось глушить варварским способом — трогаться, нажимая на тормоз.Машина заглохла, но зажигание было включено не смотря на то, что ключ был вынул. Короче лопнула какая-то пружина в замке зажигания и все режимы там сбились. На время, пока искал запчасти — снял клемму аккума и закрывал машину ключом через дверь. (Выяснилось, кстати, что пассажирская дверь закрывается на флажок только когда она закрыта).

Запчасти и инструментыБыл куплен замок ДААЗ (с проводом для иммобилайзера) + 4 болта чтобы срывать головки.

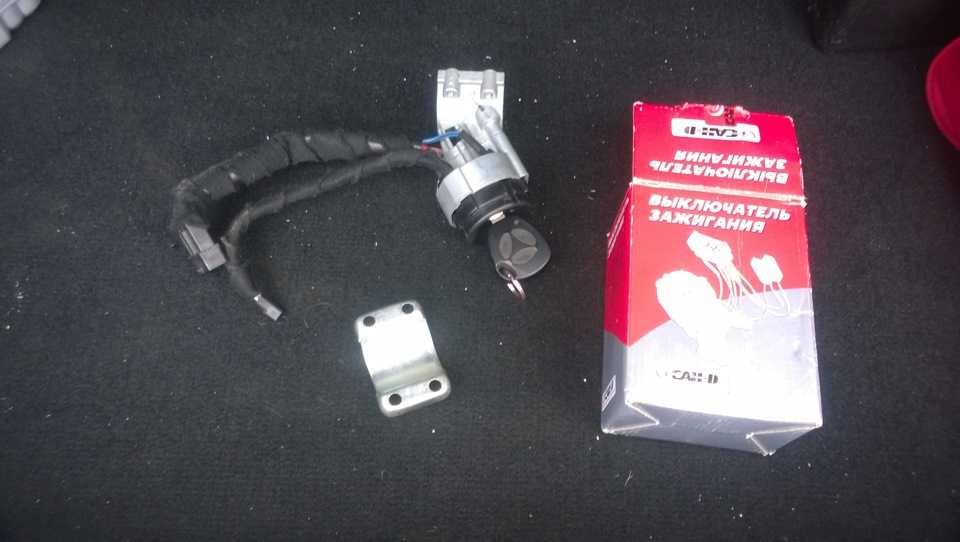

замок с личинами, красным ключом и заготовкой под ключ с кнопками

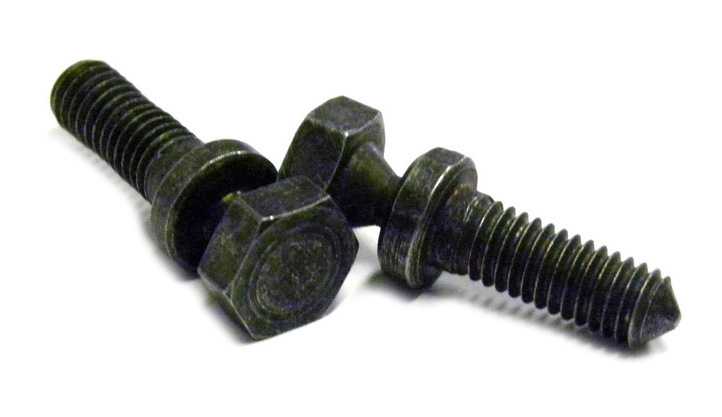

болты со срывными головками. Их надо 4 шт

Также нам понадобятся:1. крестовая отвертка2 зубило и молоток3 ключ на 10

Сам ремонт0. снимаем клемму с аккума1. Снимаем кожух рулевой рейки.2. Отсоединяем колодки зажигания и иммобилайзера

отсоединяем клеммы иммобилайзера и зажигания в калине3. Берез крепкое, но короткое и узкое зубило и молоток. По касательно сбиваем болты (против часовой стрелки). Они довольно быстро поддаются, если долото хорошее.

откручиваем зубилом / долотом болтыПотом или пальцами или длинногубцами выворачиваем болты.4. Ставим замок «в обратной последовательности», не забываем соединить колодки проводов и одеть кожух. Накидываем обратно клемму аккума.

5. Всовываем новый ключ в новый замок.в предвкушении…и…И МАШИНА НЕ ЗАВОДИТСЯ!Почему? А потому что иммобилайзер не пускает!Что надо сделать:5.1. Снимаем красную крышечку с нового черного ключа, извлекаем из под крышечки чип. Тоже самое делаем со старым красным ключом. Меням чипы местами. Новым ключом со старым чипом пользуемся — второй старый ключ с новым чипом или в архив. Или старый ключ на брелок без чипа, а сам новый чип в архив.

меняем чипы5.2. Меняем жало в ключе с кнопкамименяем жало в ключе с кнопками на калине

6. В свободное время стараемся поменять личинки в двери и в багажники. А до этой замены вешаем на на брелок с ключами старый ключ от машины (желательно без нового чипа, чтобы иммобилайзер не путать).

Ну теперь всё должно работать!

Правила пользования замком

Штатный замок зажигания автомобиля Лада Калина имеет 3 стандартных положения ключа зажигания.

1. Положение 0 — фиксированное. Ключ зажигания можно из этого положения вынуть. В этой позиции могут работать приборы наружного освещения, в том числе и противотуманные фары, освещающие дорогу впереди автомобиля. Работает система аварийной сигнализации, можно пользоваться дальним и ближним светом, включать аудиосистему.
2. Положение 1 — фиксированное. Ключ вынуть из этого положения невозможно. Зажигание включено. Электрическое питание подается в этом случае ко всем энергопотребителям автомобиля, за исключением стартера. Если оставить ключ надолго в этом положении, можно разрядить аккумуляторную батарею. Перед включением стартера рекомендуется несколько секунд выдержки ключа в этой позиции. За эти секунды электрический бензонасос создаст в топливной системе нужное давление, что значительно облегчит запуск двигателя, особенно холодного.
3. Положение 2 — включение стартера. Ключ в этом положении не фиксируется. Если его отпустить, он возвращается в положение 1.

Если вынуть ключ из замка и немного повернуть руль влево-вправо, сработает механизм запирания противоугонного механического устройства. Для выключения этого устройства ключ вставляется в замок в положение 0, затем при покачивании рулевого колеса в разные стороны ключ переводится в положение 1.

В положении включения стартера нельзя держать ключ более 10 секунд. Если двигатель не запустился, нужно сделать перерыв 10-15 секунд и повторить попытку. При работающем двигателе нельзя удерживать ключ в этом положении. Во время движения машины Калина запрещается вынимать ключ из замка. Если сделать это, произойдут отказ рулевого управления вследствие блокировки рулевой колонки и резкое ухудшение функционирования тормозной системы.

Если в процессе эксплуатации автомобиля ключ останется в замке, то при открытой дверце водителя раздастся непрерывная трель, сигнализирующая об этом. Если зажигание полностью выключено и ключ вынут из скважины, но включены габаритные огни, то при открытой дверце водителя будут раздаваться короткие звуковые сигналы. Замок способен осуществлять блокировку включения стартера во время работы двигателя.

В замке находится датчик иммобилайзера. Иммобилайзер выполняет функции противоугонной системы. Замок зажигания может работать при температурах окружающего воздуха от -40 до +45 °С. В комплект обычно входит 2 ключа: от замка зажигания (имеет пульт дистанционного управления) и второй — с красной вставкой. Основной ключ выполняет функции:

• непосредственно ключа зажигания;
• ключа для замков багажника и всех дверей;
• пульта дистанционного управления;
• ключа иммобилизатора АПС-6.

Ключ со вставкой красного цвета:

• ключ зажигания;
• ключ багажника и дверных замков;
• ключ обучения иммобилизатора АПС-6.

Снятие и разборка выключателя зажигания

Выключатель зажигания снимаем для его замены в сборе, а также для замены контактной группы выключа­теля или катушки АПС. Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи. Снимаем подрулевые переключате­ли (см. «Снятие подрулевых пере­ключателей»). У болтов крепления выключателя за­жигания головки срезаны. Поэтому..

. отворачиваем их с помощью зубила. Ослабленные болты можно отвер­нуть пассатижами.

Снимаем скобу с рулевой ко­лонки.

. и замок зажигания. Шлицевой отверткой поддеваем фиксатор колодки проводов катуш­ки АПС.

. и отсоединяем колодку прово­дов катушки от колодки прово­дов блока АПС.

Нажав на фиксатор колодки. ..отсоединяем колодку контактной группы выключателя зажигания от колодки жгута проводов.

Крестообразной отверткой отворачиваем три винта.

. и снимаем кронштейн выклю­чателя зажигания.

Вынимаем запорный стержень противоугонного устройства. Поворачиваем ключ в выключателе зажигания.

. и вынимаем привод запорного стержня. Вынимаем из привода пружину стержня.

. и стопор с пружиной. Выталкиваем цилиндр из корпуса выключателя.

. и вынимаем стопорный шарик.

Вынимаем цилиндр из корпуса выключателя.

Извлекаем из отверстия в цилин­дре пружину стопорного шарика.

Поддев отверткой. ..выводим из зацепления две пласт­массовые защелки крышки колодки проводов.

. и открываем крышку. Помечаем провода, расположенные в колодке.

Тонким шилом или жесткой про­волокой отгибаем стопорные усики наконечников проводов.

. и вынимаем провода из колодки.

Снимаем с проводов изоляцион­ную трубку.

Сжав отверткой три пластмассо­вые защелки. ..снимаем контактную группу с кор­пуса.

. и выводим провода через от­верстия в корпусе.

Поддев отверткой. . выводим из зацепления три пласт­массовые защелки.

. и разъединяем контактную группу.

Снимаем подвижную часть кон­тактной группы.

Нажав на подвижный контакт и повернув его против часовой стрелки.

. снимаем его с корпуса.

Снимаем пружину контакта.

. вынимаем катушку АПС. Сборку и установку выключателя за­жигания проводим в обратной по­следовательности. Подвижную часть контактной группы устанавливаем так.

. чтобы широкий выступ под­вижного контакта был располо­жен напротив выступа на крыш­ке с неподвижным контактом. . а выступ на цилиндре замка дол­жен войти.

. в углубление на корпусе под­вижной части контактной группы.

Ресинхронизация кодов ПДУ

В случаях нажатия на кнопки пульта вне зоны действия радиоканала, счетчик «плавающего» кода в пульте выходит из синхронизации со счетчиком в блоке управления системой. Если количество нажатий кнопок вне зоны приема сигнала системой превысило 1000, система перестает реагировать на команды пульта. В этом случае следует повторно провести процедуру обучения ПДУ.

Обновление от 01 августа 2013 г.

Ввиду участившихся случаев обращения с утерей обучающего (мастер) ключа автовладельцев Калина, Приора, Гранта, Нива-шевролет, представляем новый вид услуг: прописка рабочих ключей в данные автомобили, без наличия главного ключа!

Обычно в таких случаях, необходимо менять комплект блоков: ЭБУ (электронный блок управления двигателем), блок АПС, блок управления стеклопакетом, замок зажигания в комплекте с личинками дверей и новыми ключами и т.д.

Теперь в нашей компании можно прописать рабочий ключ с кнопками без наличия обучающего ключа, и за дополнительную плату получить новый обучающий (красный) ключ для своего автомобиля. Для этой процедуры нужно приехать на автомобиле и оставить его на время проведения работ. Работы включают в себя демонтаж с автомобиля необходимых блоков (ЭБУ, АПС и т.д.) , программное изменение данных, установка блоков на автомобиль и прописка ключей.Акцентируем, что подобным образом прописанный ключ будет стоить дороже, чем самостоятельная прописка ПДУ при наличии обучающего ключа, но естественно дешевле, чем покупка и замена комплекта блоков на новые.

Обновление от 05 января 2014 г.

Внимание! появилась возможность изготовления дубликата чипа для автозапуска по рабочему ключу с кнопками ПДУ! Наличие главного или обучающего ключа не требуется. Полученный таким образом чип можно использовать, как и для установки в блок обходчика иммобилайзера для реализации автозапуска, так и для повседневной эксплуатации, запуска двигателя автомобилей Лада Калина, Приора, Нива-Шевроле

Такой дубликат по стоимости превосходит обычный чип, который можно прописать с помощью мастер-ключа, но это настоящий выход в тех случаях, когда главный (обучающий) ключ потерян

Для создания дубликата требуется автомобиль, рабочий ключ с кнопками ПДУ (причем даже не важно, если он будет частично неисправен, например не будут работать кнопки и т.д., главное — чтобы ключ зажигания заводил двигатель). По времени вся процедура копирования занимает 10-15 минут

Обращаться по телефону в контактах.

Неисправности замка зажигания

Как и любое электронное устройство, замок зажигания Лады Калины подвержен частым поломкам. Неисправности могут возникнуть по массе причин, наиболее частые из которых следующие.

Окисление контактов всегда приводит к серьезным повреждениям (обычно из за попадания влаги и сырости в машине)
Перегорание контактов, что происходит из-за резких скачков напряжения. Перепады напряжения обычно приходятся на момент запуска силового агрегата, в ходе которого резко повышается температура внутри системы, отчего изоляция просто выгорает

Вот почему так важно подходить к вопросу запуска грамотно.
Механические повреждения. Если, собираясь повернуть ключ, вы заметили, что сделать это стало труднее, чем обычно, то значит, что-то случилось с личинкой замка, быть может, он просто забился грязью или пылью, а может, на заводе был допущен брак, который выявился только теперь.

Если проблема кроется в перегорании или окислении, то, провернув ключ в замке, вы не увидите никакой реакции от системы зажигания. В таком случае нужно всего лишь заменить контакты, не меняя при этом весь замок, если дефект проводов несильный, то и вовсе можно обойтись зачисткой контактов.

Также порча личинки замка происходит, когда некто пытается угнать авто. В любом случае замок нужно менять полностью. Но как это сделать самостоятельно?

Заключение

Чтобы не использовать два отдельных ключа для замка зажигания и дверей, придется провести замену полного комплекта. Необходимо демонтировать личинку и из дверцы багажника.

Приобретать запчасти стоит у официальных поставщиков или при наличии сертификата от производителя, что позволит получить фирменный продукт с длительным сроком эксплуатации. В противном случае придется снова проводить ремонт с заменой некачественного замка.

При покупке машины в ней не работала штатная сигналка, прежний хозяин говорил что нужно батарейку в брелке поменять ( ВРАЛ )! Потом в дальнейшем выяснилось что замок зажигания уже мененый и обучающий ключ не от него, иммобилайзер не активирован, так я и ездил 3 года открывая двери ключом!))) НАДОЕЛО! Недавно приобрел замок зажигания со всеми ключами и новым брелком, поменял быстро вот переобучать не спешил ( мало ли иммобилайзер глюченный или еще что, по какой то причине его же отключили!) Почитал на форумах и сайтах и решился обучить, получилось с первой попытки. При нажатии закрыть двери на брелке машина закрывалась и сигналила один раз! Начал проверять в чем причина, если б дверь какая то незакрыта то б горел бы плафон, багажник — я недавно менял замок а там концевой, он тоже работает так как при открытии срабатывает подсветка багажника а при закрытии тухнет! Остался капот. Снял разъем с концевика и точна контакт был окислен, почистил и на всякий случай наклеил чуть шумки на капот чтоб довил сильнее на него. Все перестала сигналить! Теперь стало удобно открывать двери с кнопочки, как я до этого жил)))).

ОБУЧЕНИЕ КЛЮЧА —А. Закрыть все двери автомобиля. Включить зажигание обучающим ключом и подождать во включенном состоянии не менее 6 секунд.В. Выключить зажигание. Лампа должна начать быстро мигать (5 раз в секунду) всё время. Вынуть обучающий ключ из замка зажигания.С. Пока мигает лампа (около 6 секунд) необходимо, вставить рабочий ключ в замок и включить зажигание. Зуммер выдаст три звуковых сигнала при включении зажигания.D. Ждать с включенным зажиганием (около 6 секунд) до выдачи зуммером еще двух звуковых сигналов.Е. Выключить зажигание.F. Пока мигает лампа (около 6 секунд) необходимо вынуть ключ из замка зажигания, вставить снова обучающий ключ в замок и включить зажигание. Зуммер выдаст три звуковых сигнала при включении зажигания.G. Ждать с включенным зажиганием (около 6 секунд) до выдачи зуммером ещё двух звуковых сигналов.Н.Выключить зажигание. Не вынимать обучающий ключ из замка зажигания. Примерно через 6 секунд после выключения зажигания зуммер должен выдать одиночный звуковой сигнал, а лампа должна начать мигать в два раза быстрее.I. Не позднее 6 секунд после, звукового сигнала (пока быстро мигает лампа) необходимо включить зажигание этим же обучающим ключом. При этом автомобиль должен мигнуть аварийкой, зуммер даст три звуковых сигнала и один звуковой сигнал автомобиля.Подождав 2-3 секунды, выключить зажигание. Не позднее 5 секунд после выключения зажигания зуммер должен выдать три звуковых сигнала, а лампочка должна прекратить быстрое мигание. Не включать зажигание ещё минимум 10 секунд и не вынимать ключ, дождаться погасания индикатора состояния в комбинации приборов.J. Через 10 секунд после вынимания ключа, проверить работу ПДУ (брелка), на предмет открывания и закрывания дверей.По окончании процедуры обучения может потребоваться повторная синхронизация кодов иммобилайзера и контроллера, так как после окончания процедуры обучения контроллер может не позволить пустить двигатель при первом включении зажигания. Для проведения повторной синхронизации кодов включите зажигание любым обученным ключом (желательно рабочим). Сделайте паузу 6 с. Если контрольная лампа иммобилайзера начала индицировать ошибочное состояние системы (мигать 1 раз в секунду), выключите зажигание и подождите не менее 10 с. После этого снова включите зажигание. Лампа не должна мигать, а двигатель должен пускаться.Если через 3 с после включения зажигания контрольная лампа будет гореть постоянно, значит, противоугонная функция контроллера не активирована и процедуру обучения следует повторить снова.

Итог

Замена замка зажигания занимает в целом чуть больше часа. Для выполнения этой работы не нужно фундаментальных знаний и специального автослесарского оборудования, нужно всего лишь немного внимания, тщательное изучение несложной инструкции и базовый набор инструментов, таких, как зубило, отвертки и ключ. Надеемся, что этой статьей мы помогли вам сэкономить на автомастерской. Желаем удачи и хорошей работы нового замка зажигания!

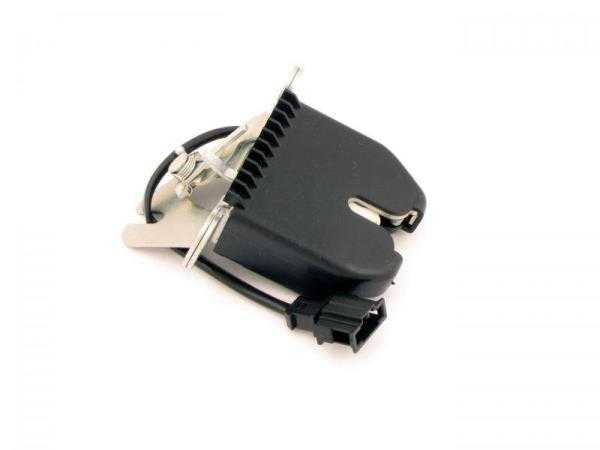

Для замены замка багажника калины необходимо вооружиться некоторыми материалами. Провести работу можно самостоятельно, выполняя все согласно определенному алгоритму. Ниже будет представлена подробная информация о замене.
