Какой подшипник сцепления ставить?

Оригинальный номер подшипника сцепления 2108 1601182.

Аналоги:

Pilenga PC-P 2108 — 360 руб.
Luk 500 0439 20 — 1156 руб.
Fenox TP2116C3 — 345 руб.

Снимаем «минусовую» клемму с аккумулятора «4», снимаем разъем с датчика массового расхода воздуха (ДМРВ) «2», ослабляем хомут крепления гофры к ДМРВ «3», вынимаем из автомобиля корпус воздушного фильтра «1».

Снимаем тросик сцепления с вилки сцепления. Ослабляем две гайки крепления троса к скобе на коробке передач.

Снимаем защитный кожух сцепления. Отсоединяем провод «массы» и датчик верхней мертвой точки от картера сцепления. Отсоединяем провода от выключателя света заднего хода. Сливаем масло.

Откручиваем 3 болта крепления кронштейна к кузову. Откручиваем гайку крепления растяжки рычага.

Поддомкрачиваем автомобиль. Извлекаем два болта «1» и отсоединяем шаровой шарнир рычага подвески от поворотного кулака. Откручиваем гайку «2» крепления растяжки к рычагу подвески, вынимаем продольную растяжку вместе с рычагом.

Снимаем колесо, откручиваем ступичную гайку и отворачиваем крепление шаровой опоры к поворотному кулаку, затем выводим ШРУС из отверстия подшипника.

Уперев монтировкой в картер коробки передач, впрессовываем внутренний шарнир привода из полуосевой шестерни, для этого резко бьём по корпусу внутреннего шарнира молотком. Выбиваем шарнир из полуосевой шестерни.

Крепление шаровой опоры без привода переднего колеса.

Ослабляем затяжку хомута и отсоединяем тягу привода переключения передач от шарнира выбора передач. Также необходимо подставить подпорку под двигатель, иначе он может опуститься слишком низко и оторвать шланги отопителя салона.

Отвернув болты крепления задней опоры подвески силового агрегата, вынимаем кронштейн подвески из проушин лонжерона кузова.

Ключом «на 17» откручиваем гайку и вынимаем болт левой опоры двигателя. Отвинчиваем три гайки крепления стартера и снимаем стартер.

Ключом «на 19» отворачиваем три болта и одну гайку крепления картера сцепления к блоку цилиндров, отводим коробку передач от двигателя и снимаем ее.

Накидным ключом «на 8» откручиваем шесть болтов крепления кожуха сцепления к маховику. Чтобы болты легко отвернулись, простукиваем их головки медным молотком. Для отворачивания болтов можно также воспользоваться головкой «на 8».

Снимаем ведомый и ведущий диски сцепления. Проверяем степень износа фрикционных накладок. Если головки заклёпок углублены менее чем 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклёпочные соединения, диск необходимо заменить. Трещины или механические повреждения на деталях ведомого диска не допускаются.

Если при визуальном осмотре обнаружено ослаблении заклепочных соединений деталей корзины сцепления и ведущего диска, то следует заменить ведущий диск сцепления в сборе.

Смазываем посадочное место выжимного подшипника на валу, а также направляющие вилки сцепления, затем устанавливаем подшипник.

Ставя сцепление, ориентируем ведомый диск выступающей частью в сторону ведущего диска и вставляем центрирующую оправку.

Вводим оправку в отверстие коленчатого вала и в этом положении закрепляем ведущий диск сцепления, равномерно (по одному обороту за проход) затягивая болты. Болты закручиваем не более чем на один оборот каждый, чтобы не деформировать фланец ведущего диска сцепления. Собираем всё в обратной последовательности.

Неисправности стартерного механизма

Если возникают какие-либо сложности с запуском авто, этот узел подозревается в первую очередь, но теперь, зная устройство стартера ВАЗ 2109, вы быстро сориентируетесь, куда смотреть. Насторожить также должны и различные звуки, похожие на металлический скрежет, вполне возможно, на вашем ВАЗ 2109 понадобится разборка стартера. Причина может крыться в маховике, и нужно будет заменить его венец. При этом скорей всего авто заведется, просто не сразу.

А вот если машина не заводится, и нет настораживающих звуков, тогда, возможно, придется осуществить замену муфты. Разберите стартер и демонтируйте ее, попробуйте прокрутить в обе стороны. Если она свободно вращается, то спокойно выкидывайте вышедшую из строя деталь. Понять, что необходимо снятие и замена износившихся щеток стартера, установленного на ВАЗ 2109, можно по характерному щелчку, после которого ожидаемый запуск мотора не состоится.

Самостоятельная проверка реле стартера

Для начала, перед проверкой втягивающего реле нужно проверить сам стартер, так как в этих проверках есть свои нюансы и их надо выполнить, что бы разобраться, что конкретно не работает.

Для этого включаем замок зажигания и поворачиваем ключ, если стартер не работает, но при этом слышны характерные щелчки, значит реле работает, а стартер нет.

Дальше не снимая стартера, если вы конечно сможете до него добраться, можно проверить его перемкнув два контакта (медных болта) на задней крышке тягового реле. Если механизм закрутится, то неисправно втягивающее.

При самостоятельной проверке, разборке или ремонте различных деталей будьте внимательны и осторожны, так как это может привести не только к поломке деталей, но и к различным травмам.

Если же по каким то причинам вам не удалось на месте его проверить, то вам придется его демонтировать. При проверки будьте осторожны, так как вращение механизма довольно сильное, что бы он не вырвался и не нанес травмы.

Расположите его возле аккумуляторной батареи, а лучше всего на земле и при помощи провода объедините контактный вывод реле с положительным выводом. С помощью другого провода объедините массу АКБ с массой стартера.

После того как провода коснутся клейм реле должно сработать, издав при этом резкий и быстрый щелчок. Если вы почувствовали, что релюшка срабатывает слишком медленно, то возможно подгорели контакты.

Ремонт

Далее вам предстоит поочередно проверить состояние и предпринять соответствующие меры по устранению проблем со следующими компонентами стартера:

Щетки;
Якорь;
Обгонная муфта;
Тяговое реле;
Втулки.

Теперь обо всем поочередно.

Щетки

Сначала оцените, в каком текущем состоянии находятся щетки. Именно они в большинстве случаев становятся источником проблем со стартером.

Открутите пару винтов, которые удерживают защитную крышку. Теперь крышку легко снять.
Отверткой снимите с вала стопорное кольцо, а также не забудьте про регулировочные шайбы.
Открутите еще 2 гайки стяжных шпилек. Снимите крышку со стороны коллектора.
Отожмите при помощи отвертки пружины и извлеките щетки из держателя.
Замерьте щетки штангенциркулем или линейкой. Если высота составляет менее 12 миллиметров, щетки подлежат замене.
Также элементы лучше заменить, если на поверхности есть сколы, трещины и прочие дефекты.

Щетки

Якорь

Если со щетками все хорошо, следующим подозреваемым будет якорь.

Снимите корпус со стартером.
На якоре посмотрите на состояние коллектора, проверьте, цела ли обмотка.
При наличии нагара на коллекторе или признаков пробоя, зачистите эти участки мелкой наждачкой.
Проверьте с помощью мультиметра в режиме омметра обмотки якоря и статора.

Обгонная муфта

Параллельная проверка обгонной муфты с якорем позволит заодно заменить последний.

Для получения доступа к муфте вам предстоит извлечь якорь из передней крышки. Заодно поменяете его, если есть необходимость.

Снимите стопорное кольцо, расположенное возле обгонной муфты.
Снимите ограничительное кольцо.
Демонтируйте пластиковый упор рычага, что позволит достать якорь.
Достаньте промежуточную опору с вала.
Проверьте, в каком состоянии находятся зубья шестерни. Если имеются дефекты, узел меняется на новенький.

Бендикс или обгонная муфта

Тяговое реле

Замена тягового реле необходима в том случае, если при подаче напряжения на его выводы обгонная муфта не выдвигается. Иногда ВАЗ 2109 оснащается разборными реле. Но все же лучше не ремонтировать, а заменить новой релюшкой.

Чтобы снять реле, открутите два винта, расположенные спереди;
Приподнимите реле, отсоедините от рычага якорь;
Достаньте релюшку из корпуса, прихватив пружину и якорь. Все элементы при необходимости меняются.

Реле

Втулки

При чрезмерном износе втулок не редко нарушается работоспособность стартера. Это обусловлено материалом, из которого они изготовлены — латунь, бронза или медь. Контакт с более прочным металлом провоцирует износ.

Втулки

В случае со стартером ВАЗ 2109 мы имеет одну втулку, расположенную в задней крышке, а также вторую, которую вы найдете в картере сцепления.
Определить наличие дефектов можно визуально. Если на элементах есть сколы, трещины, задиры, прочие дефекты, это говорит об износе.
Попробуйте перемещать поперечно вал стартера. Если ощущается заметный люфт, втулки стартера износились и им нужна замена.
Планируя замену задней втулки, рекомендуется одновременно поменять и саму крышку.
Передняя втулка извлекается из картера метчиком нужного размера. Закрутите метчик, как резьбу, и уперевшись им в дно отверстия, втулка постепенно начнет выходить со своего места.
Прежде чем поставить новую втулку, обработайте внутреннюю поверхность гнезда посадки моторным маслом.

Собирая стартер обратно после ремонта, наиболее значимым советом будет очистка поверхностей от загрязнений. Это позволит существенно продлить срок службы отремонтированного агрегата и избежать поломок в ближайшем будущем.

Приготовьтесь к тому, что попытки отремонтировать стартер не дадут ожидаемого эффекта. В этом случае лучше заменить его полностью или обратиться на проверенный автосервис.

Загрузка …

Снятие и подключение нового стартера

Абсолютно в любом из вышеописанных случаев вы столкнетесь с необходимостью рассмотреть устройство поближе. Следует заметить, что с выпуском ВАЗ 2109 вопрос, как снять стартер, стал более легко решаемым, ведь в этой модели схема расположения комплектующих под капотом существенно проще. Итак, вам понадобятся торцовые и накидные ключи и смотровая яма. Теперь независимо от того, нужна ли замена только втулок или стартера ВАЗ 2109 целиком, его нужно снять. Первым делом отсоединяются все провода тягового реле, после чего демонтируется колодка. Не забудьте снять высоковольтный провод от АКБ.

Следующий шаг – демонтаж защиты картера двигателя, для этого достаточно открутить крепежные болты. Потом освобождается подступ к интересующему нас механизму. Чтобы произвести его снятие, нужно открутить три гайки – две на блоке и одна в моторном отсеке. Схема подключения нового стартера ВАЗ 2109 такая же, только имеет обратный порядок, поэтому не вызовет затруднений.

Разборка начинается с того, что вам необходимо аккуратно сбить стопорное и ограничительное кольцо, а затем, отвинтив крепежи задней крышки, снять его. Теперь мы добрались до графитовых щеток, статора и якоря. Нужно отметить, что редуктора в этой части может и не быть, тогда статор достается после якоря. Если конструкция все-таки включает этот элемент, то действовать нужно несколько иначе. Хотя запомнить, как разобрать редукторный стартер на ВАЗ 2109 в случае его выхода из строя, несложно. Схема будет всего-то работать наоборот – первым вытаскивается сам статор, потом якорь, и уже в последнюю очередь идет редуктор.

Будьте внимательны, разборка часто осложняется потерей регулировочной шайбы, установленной на оси якоря, да и пропажей других мелких деталей – их немного, но отсутствие даже одной ставит под вопрос дальнейшую работу механизма.

Теперь вы представляете, как осуществляется снятие, сборка, установка и подключение стартера ВАЗ 2109, механика по таким вопросам можно больше не беспокоить.

Как еще можно залить масло?

Теперь расскажем, куда заливать масло в коробку ВАЗ 2109, кроме заливного отверстия. А сделать это можно при помощи отверстия привода спидометра, используя большую клизму. Разумеется, чем больших размеров она будет, тем быстрее вы справитесь со своей задачей.

Выкрутите гайку крепления привода спидометра и вытащите его. Оставьте его висеть сбоку, но не испачкайте маслом, поэтому можно его чем-нибудь прикрыть. Наполните клизму новым маслом и выдавите его в отверстие привода спидометра. Продолжайте повторять операцию до того момента, пока смазка не начнет вытекать из открытого заливного отверстия в боковой части трансмиссии. Как только потечет, закрутите боковое заливное отверстие.

Также через отверстие привода спидометра вы можете контролировать, сколько масла в КПП ВАЗ 2109, так как его уровень через него хорошо видно. Достаточно удобно: снял привод, проверил, закрутил на место. При этом вам не придется каждый раз залазить под авто или поднимать его на подъемнике.

КПП ВАЗ 21099 представлена в данном автомобиле в различных комплектациях. Это устройство может иметь 4 либо 5 ступеней.

Процесс замены стартера

Для того, чтобы замена стартера прошла успешно, требуется придерживаться пошаговой инструкции, которая приведена ниже.

Зафиксировать автомобиль от самовольного перемещения стояночным тормозом.
Открыть капот.
Открутить гайку, которая фиксирует клемму силового провода.

Снять провод, который показан на фото ниже.

Отсоединить клемму с управляющим проводом от тягового реле.

Открутить крепления, фиксирующие стартер на посадочном месте.

Так как нижнее крепление стартера достаточно трудно достать через верх моторного отсека, требуется спуститься смотровую яму.
К месту где находится стартер доступ перекрывает защита двигателя. Ее следует снять, открутив все крепления.

Открутить нижнее крепление стартера.

Изъять старый стартер с посадочного места и моторного отсека.

Установить новый узел.
Собрать все в порядке обратном разборке.
Произвести пробный запуск силовой установки, чтобы проверить правильность монтажа стартера.

Замена стартера на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Стартер — он нужен только лишь для того чтобы завести машину, потом при работе двигателя он уже отключается (Его бендикс с шестерней заходит назад и тем самым выходит из зацепления с маховиком), сейчас мы вам всё объясним если вы не поняли, вы уже знаете что такое маховик? Это деталь которая устанавливается на конце коленчатого вала (Прямо на кончике она закреплена), маховик крутиться по своей оси если завести двигатель у автомобиля (Коленвал тоже крутиться вместе с ним, да и благодаря нему то и крутиться маховик вить если коленвал будет стоять на месте, то и маховик уже никак не сдвинешь), а стартер вставлен своей передней частью (Маской) во внутрь этого самого маховика и когда вы начинаете заводить двигатель у автомобиля, бендикс с шестерней входит в зацепление в стоящий на месте маховик (Там шестерня стартера соприкасается с зубьями маховика), после вхождения на стартер идёт ток и шестерня у стартера начинает вращаться (Скорость вращения шестерни 250 оборотов коленчатого вала в минуту, соответственно 4 оборота в секунду), тем самым (Шестерня стартера вить в зацеплении с маховиком) и маховик начинает тоже вращаться, ну а вместе с маховиком и коленчатый вал вращается благодаря которому и заводиться двигатель у автомобиля, а когда вы убираете руку с ключа зажигания он при помощи пружинки отводится назад и тем самым бендикс у стартера тоже возвращается на своё место (Выходит из зацепления шестерня при этом с маховиком), таким образом автомобиль и заводится.

Примечание! Передне-приводные автомобили гораздо удобней в ремонте чем классика, поэтому для замены стартера на Самарах много инструментов и времени не нужно (В классике же чтобы снять стартер, нужно двигатель немного разобрать потому что до него никак не подлезешь, так как он стоит в очень не удобном месте), запаситесь самое главное: Гаечными ключами и ямой смотровой для того чтобы подлезть под днище у автомобиля!

Где находиться стартер? На автомобилях семейства Самара или Самара 2 (Без разницы), стартер располагается в одном и том же месте, если смотреть с верхней части автомобиля то первое что вам нужно будет найти, так это аккумуляторную батарею (Она красной стрелкой на маленьком фото показана), потом заглянув по глубже в моторный отсек вы сможете уже сам стартер увидеть (Он белый стрелкой указан), проще всего его менять и смотреть на него с нижней части автомобиля, то есть загоняете автомобиль на смотровую яму и уже от туда смотрите стартер (Большое фото было сделано из нижней части автомобиля) он будет во внутрь двигателя вставлен.

Когда нужно менять стартер? Когда он автомобиль перестал заводить, вот например вы поворачиваете ключ зажигания а он щёлкает (В это сразу поймёте когда столкнётесь с этой проблемой), или так же ключ зажигания поворачиваете бендикс не входит в зацепление и стартер работает в холостую (В этом случае будет звук как бы стартер крутиться, но двигатель при этом не будет заводиться), ну и ещё один случай, это когда стартер крутиться но очень и очень плохо (Медленно), здесь либо у вас аккумулятор сел зарядите его в таком случае, либо втулки у стартера пришли в негодность и вал сместился в этом случае втулки замените на новые или сам стартер, если у вас нет денег на то чтобы купить новый агрегат, а есть немного времени, то можете снять стартер, разобрать его и поменять в нём все неисправные детали, более подробно о том как производить разборку и сборку стартера, читайте в статье: «Ремонта стартера на автомобиля », там и про замену этих втулок кстати сказано.

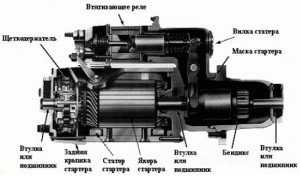

Устройство

Любой стартер автомобилей ВАЗ работает по принципу электродвигателя и состоит из следующих деталей:

корпуса – он выполнен в виде пустотелого металлического цилиндра, в нем размещаются детали электромотора;
статора с обмоткой – неподвижная часть электрической машины, располагается в корпусе вдоль его стенок;
ротора (по-другому называется якорем) – является движущейся частью стартера, представляет собой вал, на котором собраны металлические пластины, внутри них расположена обмотка. Якорь крутится во втулках, которые ему служат опорой, на валу якоря так же располагается коллектор, состоящий из наборных пластин;
втягивающего реле – оно служит для выполнения сразу двух задач: соединяет и разъединяет электрическую цепочку, за счет сердечника передвигает бендикс, позволяя ему зацепится с маховиком ДВС;
бендикса – шестеренки, располагающейся на валу ротора. Она сцепляется с маховиком, передавая ему вращение от ротора при запуске двигателя;
щеточного узла – представляет собой четыре щетки в корпусе, каждая щетка контактирует с якорным коллектором, за счет чего и создается электромагнитное поле в электродвигателе.

Помимо стандартных пусковых механизмов для автомобилей промышленностью также производятся редукторные стартеры, они отличаются наличием дополнительного редукторного устройства.

Замена топливных форсунок на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Ищете инструкцию по замене форсунок в двигателе на инжекторных автомобилях «Самарского» семейства? Если да! То в таком случае мы с вами сегодня ознакомимся с подробной инструкцией по замене форсунок. Для наглядности ход замены форсунок будет подкреплён фотографиями, а в конце статьи вас ждет небольшой видео-ролик в котором говорится о том как быстро можно снять форсунки с автомобиля.

Замена форсунок
Дополнительные видео материалы

Где находятся форсунки? Сами форсунки располагаются на топливной рампе в количестве четырех штук, то есть одна форсунка распыляет топливо строго на один цилиндр. Ниже приведено фото той самой топливной рампы и форсунок которые на ней расположены. Форсунки указаны красными стрелочками.

Когда нужно менять форсунки? Они подлежат замене в том случае, если:

Двигатель у вашего автомобиля начал хуже ехать.
А так же если при работе двигателя, расход топливо у вашего автомобиля повысился.
Еще при неисправности форсунок, двигатель как правило начинает плохо запускаться.
После запуска, двигатель так же может неустойчиво держать обороты на холостом ходу.
Еще возможно двигатель у вашего автомобиля, на холостом ходу начнет работать на более больших оборотах.
И в завершение, при неисправных форсунках в выхлопных газах увеличивается содержание токсичных веществ.

Примечание! Но не всегда же топливные форсунки необходимо заменять на новые, иногда помогает возобновить их работу просто элементарная чистка! (Как произвести очистку форсунок от грязи, смотрите в статье: «Чистка форсунок»)

Как заменить форсунки на ВАЗ 2108-ВАЗ 21099?

Снятие:

Примечание! Все четыре форсунки снимаются и устанавливаются идентично, поэтому для наглядности мы будет показывать снятие лишь одной форсунки!

1) В самом начале операции, снимите топливную рампу с вашего автомобиля. (Как снять рампу, см. в статье: «Замена топливной рампы»)

2) Когда рампа будет снята, положите её на ровную поверхность и после чего от нужной вам форсунки отсоедините колодку проводов.

Примечание! Для того что бы отсоединить колодку проводов, сожмите пружинную скобу которая её крепит и только после этого отсоедините её!

Примечание! Полностью снимать фиксатор с рампы не нужно, достаточно лишь его сдвигание в сторонку!

4) Далее возьмитесь рукой за форсунку и покачайте её, вследствие чего извлеките её из рампы.

5) Следом проверьте в каком состоянии находится уплотнительное кольцо корпуса форсунки, и уплотнительное кольцо распылительной части топливной форсунки, для этого:

• Взяв в руки отвертку, подденьте с её помощью оба уплотнительных кольца и проверьте их состояние.

Примечание! Если кольца находятся в хорошем состоянии, то в таком случае их можно будет не выкидывать, а оставить на запас и в дальнейшем использовать на новой форсунки. Перед установкой старых колец, обязательно смажьте их моторным маслом!

Установка: Установка новых форсунок происходит в обратной последовательности, то есть:

1) Сперва проверяется состояние уплотнительных колец форсунки.

Примечание! Состояние колец проверяется только в том случае, если вы собираетесь устанавливать Б/У форсунку на свой автомобиль!

2) Далее топливная форсунка вставляется в отверстие рампы, а после установки она фиксируется фиксатором.

3) И в завершение к топливной форсунки подсоединяется колодка проводов, а после подсоединения, топливная рампа устанавливается на свое место.

Дополнительные видео материалы: Чуть ниже вы найдете виде-ролик в котором подробно будет осуществляться замена топливных форсунок. А самого главное это то что замена будет осуществляться в быстром режиме, то есть без снятия дроссельного узла, в общем сморите видео:

Vaz-Russia.ru

Неисправности стартерного механизма

Мнение эксперта
Руслан Константинов
Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Определить поломку можно и на слух, опытные автомобилисты знают об этом. Более того, на слух можно определить неисправности ещё до выхода из строя всего агрегата. Достаточно прислушаться внимательно и по характерным звукам определить неполадки стартера:
1. При включении зажигания доносится прилипающий звук, двигатель не заводится или запускается с трудом. Проблема может заключаться в нескольких моментах. Самый очевидный вариант это разряженный АКБ или отсутствие прочной фиксации клемм. Также это может быть связано с нарушением целостности проводки стартера и тягового реле
2. Звук затрудненного вращения. Подобный шум издает ротор стартера, если тяговое в исправном состоянии. Проблема возникает из-за разряда аккумулятора, окисления контактов и банального износа.
3. Пробуксовка. Звук возникает по причине износа и поломки колец на муфте.
4. Звук заедания связан с тугим перемещением ротора.
О проблемах со стартером можно судить и по другим звукам, причиной которых могут стать неисправные подшипники, ослабление креплений и т. д. Также нередко возникает ситуация, когда после запуска двигателя шестерня стартера не отходит в обратную сторону, из моторного отсека при этом доносится характерный звук. Это значит, что тяговое не работает или заедает рычаг, необходимо немедленно заглушить двигатель и устранить неисправность, т. к. эксплуатация дальнейшая приведет к быстрому износу и выходу из строя стартера.
