Замена шаровой опоры lada largus (ваз ларгус) своими руками

Диагностика шаровых опор

Безусловно, точно определить характер износа шаровой опоры без её разбора практически нереально. Конечно же, если ощущаются перечисленные выше признаки, то всё становится более-менее ясно. Однако существенную поломку без разбора не определить.

После проведения визуального осмотра, позволившего определиться с причинами нехарактерных для автомобиля звуков, следует перейти к демонтажу вышедших из строя элементов. Хотя иногда их можно вполне успешно отремонтировать.

Когда предстоит замена вышеупомянутой детали, особенно вместе с рычагом, то это считается недешёвым удовольствием. Именно поэтому сегодня очень востребованы услуги реставраторов, занимающихся их комплексным ремонтом. Здесь используется две технологии:

Если наблюдается излишнее или недостаточное сопротивление прокручиванию пальца шаровой опоры рычага передней подвески, то оно устраняется только её полной заменой.

Неисправности, проверка и возможность отремонтировать

В числе главных причин преждевременного износа опор присутствует попадание внутрь корпуса шарнира грязи и абразива. Такой вариант возможен при порыве защитного пыльника. Начальная стадия данной ситуации сопровождается намекающим скрипом пальца. Также в меньшей мере присутствуют затруднения при поворачивании и несанкционированное изменение траектории авто Лада Ларгус., курсирующего прямолинейно. Указанная ситуация предполагает проверку состояния опор и при обнаружении дефекта срочную замену.

Выполнить диагностирование детали возможно собственноручно. Для этой цели вывешиваем потребную сторону автомобиля. Проверяем люфт поворотного кулака путем прикладывания усилия к шарниру. Пользуемся подходящей монтировкой. Изношенное изделие сразу даст о себе знать характерным цоканьем внутри корпуса детали. Если люфт отсутствует, а на пыльнике есть места разрыва оболочки, то такую опору также следует заменить, поскольку «жить» ей осталось совсем недолго.

Иногда владельцы Лада Ларгус. прибегают не к замене опор, а к их ремонту (т. н. восстановлению). Эта работа весьма трудоемкая и требует применения специального оборудования (пресса и прочих приспособлений). Также потребуется обзавестись полимерными материалами, которые будут интегрированы в корпус изделия. Работу такого характера рекомендуем доверить профессионалам, имеющим опыт и оснащение, хотя на этот счет есть масса видео в сети Интернет.

Напомним, что опоры являются одними из деталей, которые отвечают за безопасность, поэтому лучшей мерой будет все-таки замена шаровой опоры, желательно на оригинальный вариант.

Диагностика состояния шаровой опоры

Симптомами необходимости уделить внимание шаровой опоре Ларгус являются:

появилась необходимость прикладывать дополнительное усилие при повороте руля;
проезд неровностей, например, лежачего полицейского сопровождается стуком со стороны передней подвески;
обнаружен неравномерный износ шин;
вхождение в поворот сопровождается посторонними звуками, доносящимися с колесных арок;
поворот руля происходит со скрипом или скрежетом;
автомобиль стал менее послушным при вхождении в поворот;
управляемость при переезде неровностей частично снизилась и машина стала неустойчивой.

При наличии вышеперечисленных симптомов рекомендуется воспользоваться нижеприведенным алгоритмом поиска неисправности шаровой.

Вывесить перед Ларгуса.
Взять шину сверху и снизу.
Проконтролировать отсутствие люфта. Для этого необходимо пошатать колесо в вертикальной плоскости. При этом следует учитывать, что причиной наличия перемещений может быть не только шаровая, но и изношенные рулевые наконечники или стойки стабилизатора.

Основным несущим элементом шаровой опоры является палец. Он изготавливается из высокоуглеродистой стали. С одной стороны пальца имеется сфера, которая находится в металлическом корпусе. Он заполнен полимером или консистентной смазкой. Для предотвращения попадания влаги, грязи и пыли сверху надета защитная манжета.

Абразивные частицы и вода беспрепятственно проходят через пыльник, если он имеет повреждения. Сфера и ее посадочное место подвергаются интенсивному износу, а смазка разжижается и перестает выполнять свои функции

Поэтому при диагностике шаровой важно обращать внимание на состояние пыльника. При обнаружении трещин, проколов, дыр и прочих отверстий следует в обязательном порядке поменять опору

Параметры опор для Ларгус

Шаровая опора имеет базовую структурную единицу – это ее несущий элемент – специальный металлический палец. Его нижняя часть вращается в полусфере, а верхним концом этот компонент соединяется с кронштейном поворотной цапфы. Полусфера располагается в корпусе опоры и вращается в полимерной оболочке, которая призвана гасить колебания и не допускать взаимное трение металлических поверхностей детали (полусферы и корпуса).

Сам корпус изделия запрессован в обойму рычага подвески. Чтобы предотвратить попадание к рабочему элементу (полусфере) грязи и прочего мусора между пальцем и корпусом присутствует резиновый пыльник.

Касаемо Лада Ларгус. отметим, что на версиях модели до 2013 г. производства шаровая опора обладала пальцем, имеющим проточку и диаметр, равный 16 мм.

На современных модификациях универсала пальцы опор имеют повышенный до 18 мм в диаметре палец, у которого присутствует боковая проточка.

Ввиду своего предназначения опоры в процессе работы воспринимают повышенные нагрузки, поэтому требования, выдвигаемые к их надежности и качеству, весьма высоки. К примеру, палец должен выдержать прилагаемое внешнее усилие, направленное на вырывание его из корпуса, достигающее 5 тонн.

Для ориентации производителей в аспектах качественных показателей опор специально разработан и внедрен ГОСТ 52433-2005 «Шарниры шаровые. Технические требования и методы испытаний». Положениями данного регламента подлежит руководствоваться не только российским, но и иностранным производителям.

Сегодняшний рынок запчастей порадует широким ассортиментом предложений опор, каждая из которых имеет свой каталожный номер, среди которых самыми выгодными и вселяющими уверенность являются такие бренды:

«Febi», «Ruville», «Mapco» и «Meyle» (все Германия);
«Monroe» и «Delphi» (оба США);
«Tork avto» (Турция).

Цена на данные изделия может варьировать в пределах 40% и более, хотя качественные показатели будут примерно на одинаковом уровне. Здесь в особенности выбора включаются личные предпочтения конкретного владельца Лада Ларгус..

Замена шаровой опоры Лада Ларгус: фото, видео, каталожные номера

Шаровая опора Лада Ларгус имеет весьма большое значение в конструкции автомобиля. Она выполняет регулировку угла наклона колес. Повреждение опоры становится существенной проблемы, поскольку если она выпадет в дороге, то это может стать причиной повреждения других элементов автомобиля, а также дальнейшее движение станет невозможным.

Выбор шаровой, артикулы

Во многом эксплуатация автомобиля зависит от выбора запасных частей подвески. Поскольку, шаровая опора отвечает за угол наклона колес в момент движения, к подбору этой детали необходимо относиться серьезно.

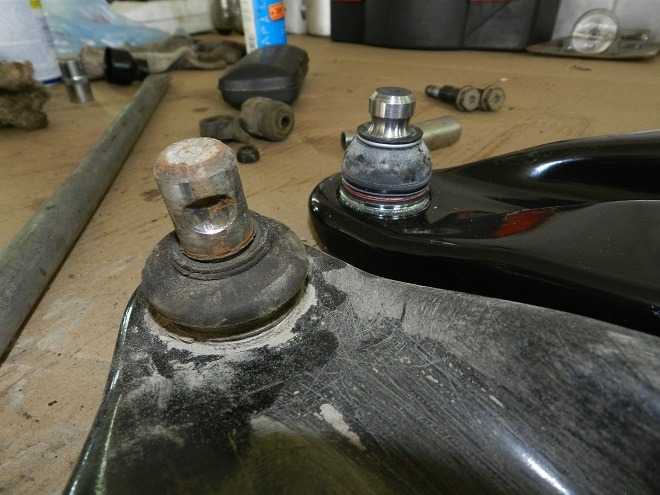

Родная шаровая опора с Ларгуса снятая при замене. Этот код не бьётся по артикулам

Рассмотрим, какие варианты шаровой на Ларгус предоставляют производители:

Оригинальный каталожный номер шаровой опоры – 401604793R. Средняя стоимость по РФ составляет 4500-5000 рублей.

Аналоги шаровой

Каталог заменителей представлен в таблице ниже. Все эти детали можно устанавливать на автомобиль, не боясь за низкое качество.

Febi	23996	700
Monroe	L25544	700
Ruville	915578	700
Delphi	TC1366	750
Mapco	49151	750
Febi	23996	800
Meyle	16-16 010 0004	900
Tork	TRK0004	1200

Аналог оригинальной шаровой на Ларгус от фирмы TRW с круговой проточкой

Как видно с таблицы, альтернативную шаровую опору можно прибрести примерно за 1000 рублей. Стоимость самой замены детали на автосервисе составляет около 1000-1500 за одну штуку.

Видео о выборе шаровой опоры на Ларгус

Замена шаровой опоры на Ларгусе

Когда шаровая опора подобрана, её можно установить на Лада Ларгус. Эксперты рекомендуют для замены этой детали снимать рычаг, но это не обязательно.

Для удобства работ можно демонтировать рычаг передней подвески

Итак, рассмотрим, как же заменить шаровую опору:

Вынимаем палец с поворотного кулака. Для этого необходимо убрать шплинт и небольшим усилием (можно при помощи ломика, опираясь на рычаг) вынуть шаровую с посадочного места.
Выпресовка шаровой с рычага
Чем-нибудь, поддеваем за буртик опору, и пройдясь в нескольких местах вынимаем ее. При этом опираться стоит на ребро рычага.
Подкладываем под рычаг трубку или головку большого диаметра, чтобы вовнутрь мог пройти палец, вставляем шаровую в посадочное место.
Теперь, ставим головку и, нанося удары молотком, проводим запрессовку новой детали.
Шаровую вставили
Дальше, собираем все, как было.
Установка новой шаровой

Таким образом, новая шаровая опора установлена на автомобиль и готова к эксплуатации.

Особенности

Жесткий режим эксплуатации ложится непосредственно на небольшую шаровую опору. Таким образом, весь кузов, пассажиры и грузы изнашивают этот узел, а точнее небольшой шарик. Вдобавок, к этому, дополнительную нагрузку создает и дорожное покрытие, которое на территории страны, мягко говоря, не в лучшем состоянии.

Совершить проверку узла после установки совершенно невозможно, поскольку суставная часть шаровой опоры закрыта рычагом и пыльником. Зачастую, именно это место стыка и ломается при износе детали.

Причины выхода из строя

Существует несколько причин, почему шаровая опора может выйти со строя. Рассмотрим, какие же условия влияют на это:

Чтобы предупредить последствия, необходимо регулярно проводить диагностику шаровых опор.

Диагностические операции

Как же определить, что шаровая опора подходит к концу ресурса эксплуатации? Для этого стоит провести элементарную диагностику:

Первое, на что нужно обратить внимание – это состояние пыльника. Если он имеет трещины или порван, то его необходимо снять и провести диагностику шаровой.
Подвешиваем немного колесо и качаем его руками вверх-вниз

Если есть люфт, то шаровую пора заменить.
Наличие скрипа, как и тяжелый поворот руля, также могут быть признаками того, что шаровые опоры находятся в критическом состоянии.
Нестабильность в управлении, а именно уход с траектории движения влево или вправо, при ровном положении руля, свидетельствует о том, что шаровая опора вышла со строя.

Точное определение состояния шаровой опоры невозможно сделать, но эти косвенные факты свидетельствуют о том, что необходимо провести все диагностические операции и заменить опору.

Принцип замены шаровой опоры на Лада Ларгус идентичен, как и на всех остальных автомобилях с этой конструкцией. Многие автолюбители меняли этот узел на «жигулях», но и по сегодняшний день, он остается прежним. Ресурс эксплуатации во многом зависит от качества детали, которая установлена на автомобиль.

Выбор шаровой, артикулы

Почти во всем эксплуатация кара зависит от выбора запасных частей подвески. Так как, шаровая опора отвечает за угол наклона колес в момент движения, к подбору данной нам детали нужно относиться серьезно.

Родная шаровая опора с Ларгуса снятая при подмене. Этот код не бьётся по артикулам

Разглядим, какие варианты шаровой на Ларгус предоставляют производители:

Уникальный каталожный номер шаровой опоры – 401604793R. Средняя стоимость по РФ (Российская Федерация — государство в Восточной Европе и Северной Азии, наша Родина) составляет 4500-5000 рублей.

Аналоги шаровой

Каталог заменителей представлен в таблице ниже. Все эти детали можно устанавливать на кар, не опасаясь за низкое свойство.

Наименование производителя	Артикул	Стоимость в рублях
Febi	23996	700
Monroe	L25544	700
Ruville	915578	700
Delphi	TC1366	750
Mapco	49151	750
Febi	23996	800
Meyle	16-16 010 0004	900
Tork	TRK0004	1200

Аналог уникальной шаровой на Ларгус от конторы TRW с радиальный проточкой

Рычаг передней подвески Лада Ларгус (снятие и установка). Замена шаровой опоры.

Рычаг передней подвески на автомобиле Лада Ларгус снимается в случае его повреждения или при замене сайлент блоков. В этой статье мы расскажем о процедуре снятия рычага передней подвески с автомобиля. Из особенностей стоит отметить, что шаровая опора запрессована в рычаг подвески. Поменять ее в гаражных условиях очень сложно, так как потребуется специфический съемник. Также стоит сказать о том, что шаровую опору можно поменять лишь один раз и то, если на вновь устанавливаемой опоре есть маркировка R, а до этого стояла опора без такой маркировки. То есть на «родной» шаровой опоре маркировки R нет и ее можно заменить. Если у вас уже стоит шаровая опора с маркировка (буква R), то такую шаровую опору заменять нельзя, таке как ее уже меняли, то есть необходимо будет менять весь рычаг в сборе с опорой. Ремонтная шаровая опор имеет в своем составе стопорное кольцо, по которому ее также можно отличить от «родной», где стопорное кольцо не предусмотрено.

Операции по снятию рычага передней подвески Лада Ларгус

Затормозите автомобиль стояночным тормозом и установите под задние колеса противооткатные упоры («башмаки»). 1. Ослабьте болты крепления колеса, поднимите переднюю часть автомобиля, установите ее на опоры и снимите колесо. Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на земле. 2. Отверните гайку нижнего крепления..

3. …и выверните болт верхнего крепления соединительной тяги.

4. Снимите тягу.

5. Отверните гайку болта крепления штанги стабилизатора, удерживая болт от проворачивания, и извлеките болт (см. «Замена деталей стабилизатора поперечной устойчивости Лада Ларгус»).

6. Отверните гайку стяжного болта клеммового соединения поворотного кулака с шаровой опорой.

7. Выньте стяжной болт из отверстия.

8. Отверткой отожмите соединение.

9. …и выведите палец шаровой опоры из отверстия поворотного кулака.

10. Отверните гайку болта крепления переднего сайлент блока рычага к подрамнику, удерживая болт от проворачивания, и извлеките болт.

11. Аналогично снимите болт крепления заднего сайлент блока рычага к подрамнику. 12. Снимите рычаг передней подвески. 13. Установите детали в порядке, обратном снятию. Затяните гайки болтов крепления сайлент блоков рычага к подрамнику моментом 105 Н’М, болт крепления соединительной тяги моментом 21 Н*м, гайку крепления соединительной тяги и гайку стяжного болта клеммового соединения поворотного кулака с шаровой опорой моментом 62 Н*М. 14. После замены рычага передней подвески проверьте и при необходимости отрегулируйте углы установки колес в специализированном сервисном центре.

Подмена шаровой опоры на Ларгусе

Когда шаровая опора подобрана, её можно установить на Лада Ларгус. Специалисты советуют для подмены данной нам детали снимать рычаг, но это не непременно.

Для удобства работ можно демонтировать рычаг фронтальной подвески

Итак, разглядим, как поменять шаровую опору:

Вынимаем палец с поворотного кулака. Для этого нужно убрать шплинт и маленьким усилием (можно с помощью ломика, делая упор на рычаг) вытащить шаровую с посадочного места.
Чем-нибудь, поддеваем за буртик опору, и пройдясь в нескольких местах вынимаем ее. При всем этом опираться стоит на ребро рычага.
Подкладываем под рычаг трубку либо головку огромного поперечника, чтоб внутрь мог пройти палец, вставляем шаровую в посадочное пространство.
Сейчас, ставим головку и, нанося удары молотком, проводим запрессовку новейшей детали.
Далее, собираем все, как было.

Таковым образом, новенькая шаровая опора установлена на кар и готова к эксплуатации.

Индивидуальности

Совершить проверку узла опосля установки совсем нереально, так как суставная часть шаровой опоры закрыта рычагом и пыльником. Часто, конкретно это пространство стыка и ломается при износе детали.

Предпосылки выхода из строя

Существует несколько обстоятельств, почему шаровая опора может выйти со строя. Разглядим, какие же условия влияют на это:

Износ. Это самая всераспространенная причина. Стоит уточнить, что этот фактор влияет не на всю деталь, а конкретно на суставное соединение, которое при изнашивании вылетает с посадочного места.
Недостающая смазка в пыльнике, приводит к тому, что палец начинает скрипеть и в итоге может просто сломаться.
Попадания грязищи и воды вовнутрь шаровой в итоге порванного пыльника, содействует развитию коррозии, что может сказаться на эксплуатации кара. В наилучшем случае клином и невыполнимостью повернуть колеса, в худшем – падением кара на асфальт.

Диагностические операции

Как найти, что шаровая опора подступает к концу ресурса эксплуатации? Для этого стоит провести простую диагностику:

1-ое, на что необходимо направить внимание – это состояние пыльника. Если он имеет трещинкы либо порван, то его нужно снять и провести диагностику шаровой.
Подвешиваем мало колесо и качаем его руками вверх-вниз

Если есть свободный ход, то шаровую пора поменять.
Наличие скрипа, как и тяжкий поворот руля, также могут быть признаками того, что шаровые опоры находятся в критичном состоянии.
Непостоянность в управлении, а конкретно уход с линии движения движения на лево либо на право, при ровненьком положении руля, свидетельствует о том, что шаровая опора вышла со строя.

Артикул и цена на оригинальную шаровую опору

На автомобиле Лада Ларгус применяется два вида шаровых опор. До июня 2013 года узел имел палец, диаметр которого 16 мм. На опоре была выполнена кольцевая проточка. Артикул шаровой старого образца — 401604793R. Цена детали составляет от 680 до 850 рублей.

В модельном ряду 2014 года начали применяться опоры нового образца. Диаметр их пальца был увеличен до 18 мм. Изменилась и проточка. Она стала боковой, что по заверению конструкторов, повысило надежность узла. Каталожный номер новой шаровой — 40160-2523R. Стоимость опоры составляет 500-1400 рублей.

Несмотря на то, что шаровые различных годов выпуска успешно впрессовываются друг вместо друга в посадочные места, опытные автовладельцы не рекомендуют так делать. Использование «чужой» опоры может стать причиной стука в подвеске, а также возникнет ряд трудностей при монтаже.

Фиксация шаровых реализована с помощью болта, имеющего увеличенный диаметр внутри. Крепления для опор старого и нового образца не являются взаимозаменяемыми. При приобретении неподходящего узла автовладельцам приходится растачивать канавку под болт, что не лучшим образом сказывается на надежности и безопасности подвески.
