Разборка и сборка блок фары, замена ламп ваз 2110, ваз 2111, ваз 2112

Порядок замены

У неопытных водителей замена корректора часто вызывает трудности, о чем свидетельствуют многочисленные обсуждения на форумах владельцев ВАЗ. И все же гидрокорректор поменять не так уж сложно. Производится это в таком порядке:

Крепления. Сначала нужно отсоединить все хомуты, крепящие трубки гидрокорректора к кузову;
Управление в салоне. Снять ручку переключателя корректора, находящуюся на панели в салоне. Для этого достаточно дернуть ее на себя;
Пространство для ремонта. У ВАЗ 2110 ремонт гидрокорректора фар сложен именно из-за неудобства расположения отверстия, через которое продеты трубки корректора. На этом этапе у многих «тормозится» весь процесс. Чтобы подобраться к отверстию, нужно как-то убрать бачек с тосолом. Необходимо просто сверху освободить «подход», чтобы можно было работать;
Достаем цилиндр. Дальнейший ремонт происходит из салона. На панели нужно резко потянуть переключатель на себя (сдернуть), он снимется. Затем открутить цилиндр, с помощью головки на «22». Открыть крышку с находящимися там предохранителями и, потянув, выдернуть цилиндр, чтобы он повис на шлангах;
Достаем гидрокорректор. Гидрокорректор имеет защёлку исполнительного цилиндра, нужно ее нажать. Затем по ходу часовой стрелки повернуть до упора (на 90°) и вынуть его из гнезда. Проделать те же действия с другой фарой;
Протолкнуть внутрь салона и снять гидрокорректор;
Новый корректор устанавливается в обратном порядке;
Контроль. Проверить, как работает новый гидрокорректор. Обязательно опробовать, изменяет ли новый прибор угол наклона фар. Если ремонт успешен, то световой поток будет оптимальным и послушным вашим регулировкам.

Обнаружение неисправности

Если отрегулировать фары невозможно, спешить тотчас менять корректор бывает нецелесообразно, ведь вполне возможно, что дело в чем то другом. Если вы удостоверились, что подтекание жидкости отсутствует, а регулировочными винтами направленность светового потока нельзя изменить, замерьте ход штоков. Для чего снимите исполнительные цилиндры и произведите замеры. Нормальным ход считается, если он составляет 6,5—7,5 мм.

На ВАЗ не предусмотрели ремонт корректора, его конструкция не разборная. Именно поэтому, если возникла надобность, производится замена всей конструкции, включающей также трубки и цилиндры.

Снятие стекла

На самом деле замена стекла фары на ВАЗ 2110 — это мероприятие не из редких. Оно может потребоваться в том случае, если на стекле образовалось большое количество микротрещин, оно стало мутным или попросту треснуло от удара, столкновения или неаккуратной парковки.

Меняем стекло

Процедура снятия зависит от того, с фонарем чьего производства вы имеете дело.

Замена стекла на оптике Bosch выглядит достаточно просто. Вам необходимо отжать защелки, после чего стекло легко снимается.

Но при установке нового не забудьте посмотреть, в каком состоянии находится уплотнительная резинка. Это расходный элемент, который лучше сразу заменить. Дополнительно мастера советуют использовать герметик. Подобная процедура не обязательная, но улучшает качество установки и защищает внутреннее пространство фары от того же конденсата, к примеру.

Но если у вас Киржач, немного сочувствуем. В данной ситуации извлечь стекло будет заметно труднее. Но это не делает процедуру невозможной.

Вооружитесь плоской отверткой, вставьте ее в угол стекла. Так вы сделаете своего рода щель.
Второй рукой возьмите острый канцелярский нож, срезая тем самым герметик.
Если герметик прочно застыл, попробуйте нагреть его обычным феном. Поспешите со снятием, поскольку состав быстро застынет.
В любом случае, поковыряться в фаре вам придется. Действуйте аккуратно, чтобы не повредить стекло. Если же оно уже треснуло и подлежит замене, можно прибегнуть к более агрессивным методам демонтажа стекла.
Выполняя установку нового стекла, воспользуйтесь более мягким герметиком, который применяется в строительстве.

Заменить фары не так сложно, как может показаться на первый взгляд. Подобный ремонт имеет свои нюансы и особенности, но если следовать инструкции и быть аккуратным, у вас все обязательно получится сделать своими собственными руками.

https://youtube.com/watch?v=1bFCsRtzypM

Виды оборудования освещения

Световые приборы, установленные на автомобиле ВАЗ 2110, могут быть от двух разных производителей – отечественный Киржач и зарубежный, а точнее немецкий, Bosch. Причем тип используемых фар напрямую зависит от года выпуска автомобиля.

Оптика Bosch

Оба устройства имеют в своей конструкции блок, включающий в себя ближний и дальний свет, габариты и поворотные указатели. То есть принципиальных отличий между ними нет, но определенные нюансы знать вам будет полезно.

Оборудование от отечественного производителя Киржач характеризуется посадкой стекла на герметик, что вызывает определенные сложности при замене. Также место ближнего света оснащается линзой. Это делает поток ограниченным, но более целенаправленным по сравнению с немецким аналогом.
В случае с Bosch, стекла фиксируются специальными защелками, а герметизация выполняется при помощи резиновых прокладок. Снимать их проще. А вот линзы для ближнего света отсутствуют. Здесь стоит отражатель, из-за которого границы свечения получаются более размытыми.

Многие считают, что Киржач превосходит оптику от Bosch по многим характеристикам. Но это мнение можно назвать спорным.

А вот что касается демонтажа и замены, здесь немецкие устройства выступают явным фаворитом, поскольку разбирать их гораздо проще.

Процесс демонтажа фары на ВАЗ-2110

Когда автолюбитель всё собрал, можно приступать непосредственно к процессу снятия:

Скидываем с АКБ минус-клемму.
Сзади фары отсоединяем колодку проводов. Заодно прокручиваем и вытягиваем корректор фары.

Отключаем проводку фары и вынимаем корректор.

Откручиваем и демонтируем решётку радиатора.

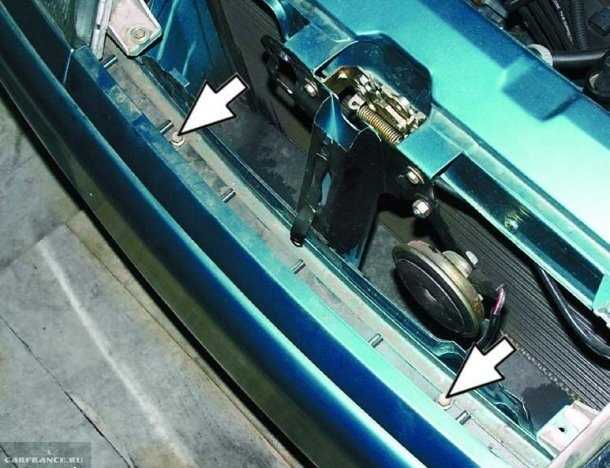

Откручиваем крепления и демонтируем решетку радиатора.

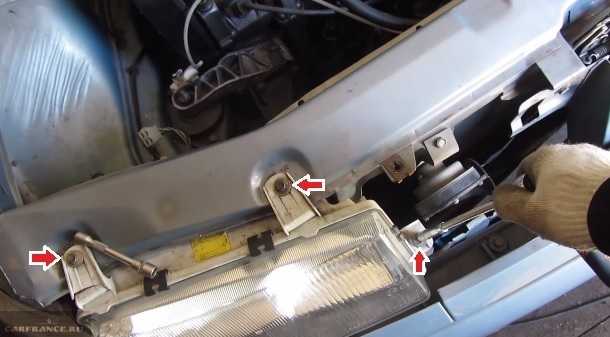

После этого станет доступна непосредственно сама фара, а точнее её крепления. Теперь необходимо выкрутить три болта.

Откручиваем крепёжные элементы фары.

Отщёлкиваем и вынимаем «ресничку» под фарой.

Отщёлкиваем крепления и вынимаем ресничку с-под фары.

Откручиваем болты крепления центральной накладки.

Откручиваем болты крепления центрального блока реснички.

Под ресничкой, найдётся ещё один болт крепления фары. Его необходимо также выкрутить.

Находим и откручиваем скрытый болт крепления фары.

Теперь можно демонтировать фару с автомобиля, потянув её на себя.
Если фара производства Киржач, то необходимо открутить от блока поворотник. Он прикреплён двумя винтами.

При помощи отвёртки откручиваем поворотник от блок-фары.

Теперь фара снята. Устанавливается блок-фара в обратном порядке к разборе.

Демонтаж

Замена

Чтобы решить вопрос с заменой, для начала потребуется демонтировать блок фары. Следуя достаточно простой инструкции, вы быстро поймете устройство, и сможете ее снять.

Отключите минусовую клемму от вашей аккумуляторной батареи. Так вы обесточите автомобиль, тем самым обезопасите себя от электричества.
Снимите с радиатора облицовку.
Отключите от фонаря колодки с проводами. Не забудьте отключить и со второго.
Теперь прижмите защелку на цилиндре гидрокорректора, поверните его по часовой стрелке на 90 градусов, что позволит извлечь элемент с посадочного места. Также вы увидите там шланги. Их отключать не стоит. Они мешать вам не будут.
Блок фара держится на трех болтах, которые откручиваются обычным ключом.
Сдвиньте фонарь назад, а затем в бок, двигаясь по отношению к центру автомобиля. Двигайте до тех пор, пока крючок не выйдет из зацепления с крылом.
Верхние болты на бампере придется ослабить. Полностью их демонтировать не нужно.
Прижмите накладку снизу, чтобы фланец вышел из зацепления с буфером. Так вы сможете снять накладку.
Снизу расположена гайка, которая ее удерживает. Ее надо открутить.
Теперь выдвигайте блок фару на себя, отключайте колодку от поворотников. Все, устройство демонтировано.

Выводы

Демонтировать и разобрать фару на ВАЗ-2110, как показывает практика, не трудно. Трудности могут возникнуть при сборке, а в особенности при склеивании стекла и корпуса. В остальном особых проблем возникнуть не должно.
