Замена печки lada kalina wagon (ваз калина)

Lada Kalina wagon LuxuryLux SoundZoneTeam » Logbook » Замена вентилятора отопителя (мотора печки) своими руками.

В этой записи не будет фотографий проделанной работы, так как фотографировать было некогда, да и не слишком это все красиво и интересно. Инструкцию по замене мотора отопителя можно найти в Интернете, там все подробно расписано с картинками.

Но я все таки решил написать в БЖ о возникшей проблеме в машине и ее решении.

Началось все еще 23 августа. После субботнего ремонта подвески и сальников двигателя (запись об этом есть в БЖ) я поехал в город. Стояла жаркая погода и я решил воспользоваться кондиционером. Закрыв окна и включив вентилятор салона на 1 скорость я почувствовал недостаточный поток воздуха. Переключив вентилятор на 2-ю, а затем на 3-ю скорость я услышал, что он выключился совсем, при этом моргнул значок ЭУРа на панели приборов, а так же выключился сам ЭУР и руль стал тяжелым.

Оказалось, что при перегорании плавкого предохранителя вентилятора салона происходит отключение ЭУРа, а так же моторчика омывателя стекол и чего-то там еще. Заменив предохранитель я снова включил вентилятор и предохранитель снова сгорел. На 1-й и 2-й скорости все было в порядке, но на 3 и тем более 4й скорости вентилятор «жег» предохранитель.

А значит — скоро он потребует замены.

По моей теории, происходило следующее — износ вентилятора привел к усилиям, с которыми вращалась крыльчатка, в следствии чего увеличивался ток потребления и сгорал предохранитель.

Понимая, что замена вентилятора на Калине не простая операция, я ездил с ним еще 2 месяца. В последний месяц он стал шелестеть на горячую, когда прогревался салон. Так же, поток воздуха из дефлекторов системы вентиляции салона стал недостаточным. Хорошо что осень не дождливая и не было проблемы запотевания стекол в салоне.

Звук шелеста и слабый поток надоел, и я отправился в магазин за покупкой нового вентилятора. Искал приемлемый по деньгам вариант. Выбор остановил на вентиляторе фирмы Pekar, стоимостью 1500 рублей без скидки. Мне он обошелся в 1410 рублей.

Теперь коротко о вентиляторе: судя по описанию — подшипниковый, гудит сильнее штатного, но и воздушный поток создает мощнее. Подходит на Калину, 10-е семейство (после 2003 г.в), а так же Приору и УАЗ Патриот. Упакован в красочную упаковку с красивой полиграфией и с описанием самого устройства.Конечно он не вечный и качество этой фирмы мне сомнительно, но более низкая стоимость по сравнению с Luzar и прочим, заставила меня приобрести именно его, да и 2-3 года я думаю он отходит. Кстати предыдущий вентилятор на машине тоже не родной — меняли по гарантии 2,5 года назад (30 т.км.). Родной приводил в негодность регулирующий резистор.

Мотор печки для Калины (Пекар)

Краткое описание процедуры замены мотора печки на Калине

Как и писал выше — я не делал фотографии, так как менял мотор вечером после работы, в холодную погоду.Открутив крепление панели справа я отогнул ее и получил доступ к мотору снизу. Отсоединив разъем и шланг от старого вентилятора, я открутил 3 винта и стал вынимать старый вентилятор. Затем по обратному пути поставил новый. Замена муторная, неудобная, не практичная и вообще инженеров на заводе за такую конструкцию салона и панели приборов надо наказать…)) Самым тяжелым было удерживать новый вентилятор в нужном положении и прикручивать на ощупь винты.

Справился я за 1,5 часа. В процессе замены саму торпеду мне помогали оттягивать и удерживать в таком положении. Уж лучше, чем разбирать её всю и снимать.

Новый вентилятор работает чуть громче на 1 скорости, но дует сильнее и не издает шелеста, а так же не «жгет» предохранитель. Работой доволен

Спасибо за просмотр!

Price tag: 1 410 ₽ Mileage 44100 km

Источник

http://dacha-prosto.ru/lada-kalina-wagon-luxurylux-soundzoneteam-logbook-zamena-ventilyatora-otopitelya-motora-pechki-svoimi-rukami.html

Предварительная разборка

Сначала потребуется опустошить систему от рабочей жидкости, перед тем как будет осуществляться замена радиатора печки. Это производится посредством открытия пробки на основном радиаторе и слива антифриза в заранее подготовленную тару.
Теперь необходим демонтаж воздушного фильтра вместе со всасывающим патрубком.
Снимаем АКБ.
Когда появляется доступ к патрубкам печки предварительно подвигаем емкость под место стыка патрубков с отопительным радиатором. После снятия шлангов в тару соберется не менее 1 литра антифриза.
Около патрубков обнаруживаем гайку, которой зафиксирована находящаяся внутри пластина. Ее потребуется сдвинуть, поскольку вероятен риск создания помех процессу снятия радиаторного узла. Для этого из подкапотного отсека ослабляем и отворачиваем гайку. Выполняем это после полного схода жидкости из обозначенных патрубков.
Переходим в салон и снимаем приводной трос акселератора.
Далее потребуется демонтаж самой педали. Она закреплена посредством трех болтов.
Снимаем декоративную панель радиатора (она расположена по правый бок от педали газа).
Тормозная педаль LADA Kalina тоже способна причинить неудобства разборочной операции. Демонтировать не придется, однако путем извлечения штока ее можно приподнять выше своего рабочего положения.

На этом этап предварительной процедуры разборки завершен.

Готовимся к ремонту

Система обогрева не только обеспечивает комфортные условия в салоне, но и обдувает стёкла. Если в холодном салоне ещё можно как-то находиться, то управлять машиной с замёрзшими стёклами, вообще, нереально. Печки на Калине устанавливаются надёжные и греют отлично. Однако, как и любая деталь, обогреватель может сломаться. Самое уязвимое место — радиатор.

Момент выход из строя этого устройства легко заметить. Как только печка перестала греть, а в салоне появились лужи антифриза — пора снимать агрегат.

Печка начинает подтекать как правило зимой. Происходит это из-за того, что в это время года перепад температур самый ощутимый. Агрегат размещён в нише 54х198 мм справа от водительского сидения, чуть ниже магнитолы. Габаритные размеры устройства 240х195х50 мм. Изготовлен из пластика и алюминия.

Расположен агрегат крайне неудобно, поэтому для того, чтобы его снять, а потом заменить, потребуется много времени. Выполнять работы одному сложно. Лучше пригласить знакомых — 2–3 человека, которые не только помогут, но и подскажут, как снять ту или иную деталь. Инструменты и материалы:

Комплект отвёрток и ключей;
Набор головок (на 7, 8, 10 и 13);
Плоскогубцы или клещи;
Ножовка по металлу;
Нож;
Армированный шланг диаметром 20 мм (3–4 м).

Рабочее место должно быть хорошо освещено. Дополнительно понадобится шланг для слива охлаждающей жидкости.
Существует несколько вариантов замены радиатора печки. Рассмотрим каждый способ в отдельности.

Размеры штатного радиатора печки Лады Калины

В свое время мне так и не удалось найти ни размеров, ни четкого изображения радиатора печки Калины, можно сказать, подбирать радиатор приходилось вслепую, договариваясь вернуть, если не подойдет. Поэтому спешу поделиться с Вами, дорогие читатели, этой информацией. Надеюсь, она окажется полезной, например, если Вы решите ставить радиатор печки от другой машины.

Итак, габариты радиатора печки Калины: 240х195х50 мм

Также Вам могут пригодиться размеры ниши, в которую устанавливается радиатор отопителя Калины: 54х198 мм. Однако, если соберетесь ставить радиатор печки от другой машины, то имейте ввиду, что края у этой ниши сильно скруглены:

Два способа замены радиатора печки

Существует два способа замены радиатора отопителя на Калине. Один простой, но требует придельной аккуратности, поскольку существует вероятность попадания охлаждающей жидкости на ЭБУ (не удачное расположение ЭБУ тому виной). Второй сложный, поскольку требует демонтажа многих деталей. Стоит рассмотреть оба способа.

Вариант первый (без снятия панели)

Начнем с более простого способа демонтажа. Рассмотрим последовательность действий:

Снимаем «клемму-минус».
Демонтируем кожух руля. Для этого необходимо выкрутить 4 болта крепления.
Снимаем накладки педалей.

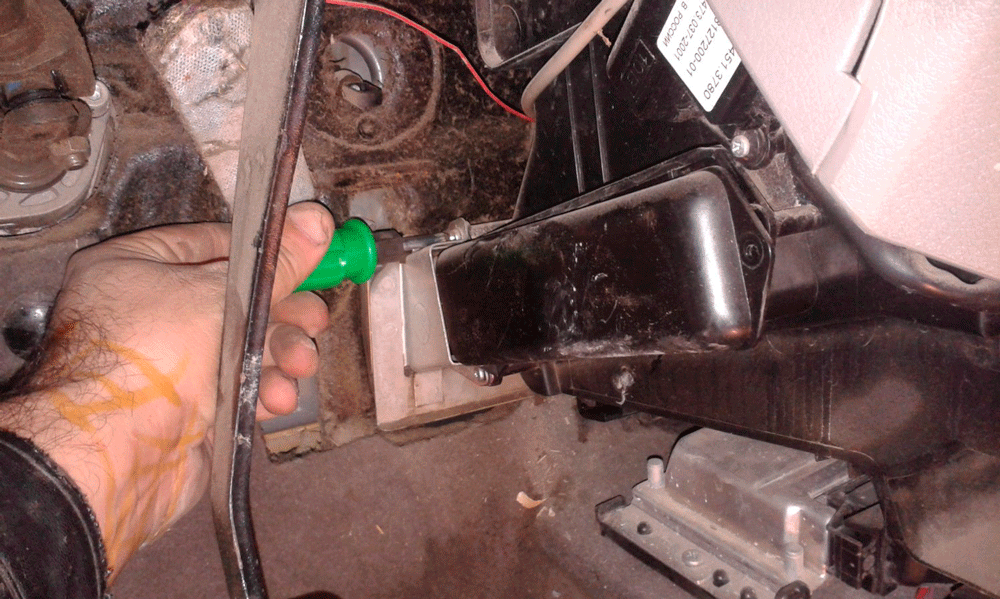

Педаль акселератора утапливаем до конца, и откручиваем крепление тормоза.
Снимаем патрубки радиатора отопителя.

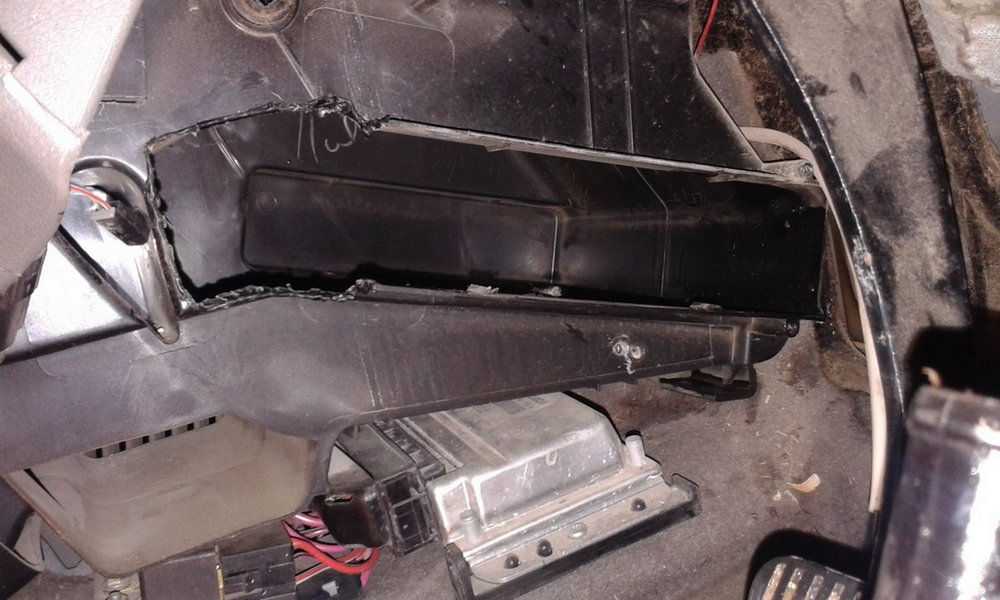

Отпиливаем нижнюю часть панели.
Вынимаем радиатор. Здесь придется немного помучаться, поскольку деталь выйдет только в одном положении. Некоторые Калиноводы пилят радиатор пополам, но так будет залит салон.
Для монтажа, необходимо укоротить патрубки на 1,5-2 см, чтобы устанавливать было легче.
Вот одеваются шланги. Они разные по ширине, с разных сторон.
Сборку проводим в обратном порядке.
Приклеиваем часть панели обратно.

Таким способом, радиатор отопителя меняется более легко.

Вариант второй

Рассмотрим, второй, более тяжелый способ замены радиатора отопителя на Калине:

Для замены узла необходимо будет демонтировать панель приборов.
Электронный блок управления отводим в сторону, чтобы случайно его не повредить.
Демонтируем радиатор отопителя.
Сборка проводится в обратной последовательности.

Расположение и принцип работы печки

С наступлением холодов многие автомобилисты сталкиваются с проблемой обогрева автомобиля. Это очень распространённая поломка, при которой в салон автомобиля не поступает тепло, что делает присутствие в нём недостаточно комфортным. Давайте для начала разберёмся, как работает наша печка. Принцип работы отопителя заключается в следующем:

Через воздушный фильтр воздух с улицы сначала попадает в воздухозаборник. Затем при помощи электровентиляторов загоняется внутрь воздуховодов.
Обогрев всасывающего воздуха осуществляется при помощи отопителя (радиатор печки), который расположен под защитной панелью.
Во время работы двигателя нагретая охлаждающая жидкость циркулирует через радиатор, тем самым нагревая потоки проходящего через него воздуха.
Регулировка скорости подачи воздуха, а также регулировка температуры и управление заслонками осуществляется при помощи блока управления, расположенного в центральной части торпеды.

Процесс замены печки Лада Калина состоит из нескольких этапов

Расположение печки на Калине удобное, находится она в центральной части торпеды. Управление механизмами переключения довольно простое, осуществляется четырьмя регуляторами. Ремонт печки Лада Калина можно разделить на несколько этапов: диагностика и поиск неисправности, разборка-сборка необходимых механизмов и ремонт (замена) вышедших из строя деталей.
