Как снять форсунки на ваз 21099 инжектор

Замена форсунок

Сложность выявления неполадок в работе форсунок в том, что топливная система достаточно разветвлённая и приходится диагностировать работоспособность всех её частей. Например, такая неисправность, как снижение мощности мотора, может иметь две причины — выход из строя форсунок или выработку ресурса насоса.

Засорение форсунок может выражаться в резких рывках двигателя во время движения или нестабильности холостого хода. К тому же и увеличение расхода топлива может считаться признаком поломки форсунок.

Проверить работоспособность каждой форсунки можно даже без их снятия. Достаточно просто завести двигатель и по очереди снимать провода с коннектора каждой форсунки. Если сразу же после снятия мотор начнёт дёргаться или заглохнет, то форсунка в порядке. В том случае, если стабильность работы двигателя не меняется со снятием провода, то форсунка нуждается в тщательной чистке или даже замене.

Выбор гаражных мастеров: простой и безопасный способ

Стачиваем фрезой седло насквозь с одного края. Седло ослабнет, потеряет натяг и само выпрыгнет из посадочного отверстия, даже не придётся его насквозь точить, доходя до посадочной плоскости, когда останется чуть меньше, чем 0,5 мм натяга уже не хватает, чтобы удержаться. Разомкнув кольцо, седло больше не сможет сопротивляться.

Фреза для дрели продаётся в любом строительном магазине, стоит не дороже, чем сверло, поэтому данный метод такой доступный.

Теперь, когда седло извлечено, надо подумать, что мы будем туда вставлять.

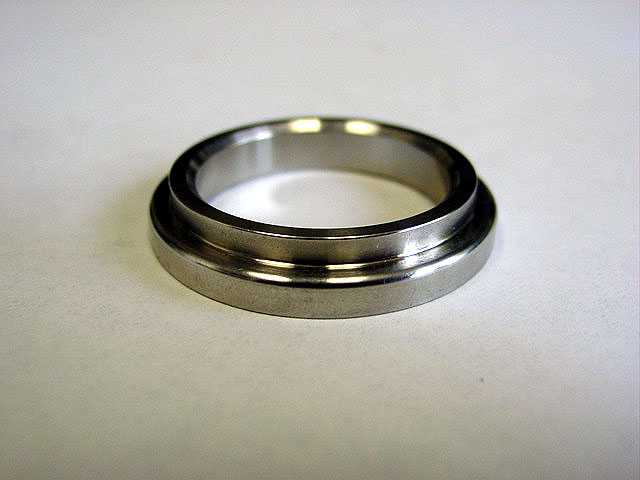

Заготовка седла клапана

Для всех популярных моторов предлагаются заготовки сёдел клапанов, как стандартных размеров, так и ремонтных, с увеличенным внешним диаметром. Для редких двигателей заготовки надо заказывать или изготавливать на заказ.

Такие заготовки достаточно дешёвые, если не нашлось для какого-то мотора, можно подобрать по размеру из имеющихся наименований. Но и не забывайте, что фирмы, производящие детали двигателя (Kolbenschmidt), в частности клапана, производят ещё и сёдла тех же размеров, так что спрашивайте в магазинах вашего города. После установки седло надо будет обработать- нарезать фаску под клапан.

Как заменить старые форсунки на новые (подробно)

Все четыре форсунки идентично демонтируются и устанавливаются, поэтому мы будем рассматривать замену только одной форсунки. Демонтаж форсунок был подробно описан выше, поэтому переходим к следующему этапу — замене.

1. В первую очередь проверяем состояние уплотнительных колец корпуса распылителя топлива.
2. Аналогично проверьте уплотнительное кольцо распылительного компонента форсунки. Для этого подденьте отверткой оба кольца и осмотрите их на предмет износа.
3. Если говорить о топливных форсунках, то не нужно менять уплотнительные кольца во время замены распылителей, если они в хорошем состоянии. Но если вы собираетесь использовать их повторно, перед монтажом смажьте их моторным маслом.
4. Когда форсунка демонтирована и кольца заменены (либо оставлены старые), можно приступать к установке новых устройств. Процедура выполняется в обратной последовательности.
5. Затем вставляем распылитель в отверстие, находящееся на топливной рампе, и фиксируем фиксатором.
6. Колодку с проводами возвращаем на место, после чего устанавливаем на место топливную рампу.

Способы очистки форсунок ВАЗ 2109

Необходимо отметить, что замена форсунок – далеко не всегда единственный и оправданный способ восстановить работоспособность распылителя. Форсунку можно попробовать прочистить, тем более, что это несложно, а сэкономить можно довольно неплохо.

Есть два самых распространенных метода прочистки загрязненных форсунок, каждый из которых имеет свои преимущества и недостатки. Какой из них выбрать – выбор за автолюбителем.

способ первый

Для работы понадобятся:

• Очиститель для инжекторов.
• Очиститель-спрей для карбюратора.
• Новое уплотнительное кольцо.

Алгоритм работы следующий:

Извлекаем все форсунки (даже если забилась только одна, прочистить все не помешает).

Помещаем форсунку в емкость со средством для инжекторов, оставляем там на некоторое время.

В это время с помощью карбюраторного очистителя промываем регулятор холостого хода.

Очищаем нагар вокруг сопла форсунок вручную – по консистенции он напоминает смолу. С нагаром придется повозиться. Это называется наружная очистка форсунки.

Что касается внутренней чистки, то тут вам будет нужен источник питания напряжением от 3 до 12 Вольт (подойдет автомобильный аккумулятор), а также ножной насос, имеющий вмонтированный манометр.

С конца насосного шланга снимите наконечник, залейте внутрь шланга немного инжекторного очистителя, оденьте шланг на форсунку. После этого накачайте давление до 6 атмосфер, ориентируясь на манометр насоса. После этого на форсунку нужно подать напряжение в три вольта. Если электромагнит не сработал (форсунка не щелкнула), нужно повысить напряжение.

Напряжение на форсунку нужно подавать рывками на короткое время, периодически подкачивая давление. Аналогичным образом продуйте все форсунки.

способ второй

Для работы будут нужны:

• Спей для карбюраторов.
• Насос с манометром.
• Уплотнительное кольцо.

• Вместо очистителя для инжекторов используем спрей.

• По очереди повторяем все манипуляции, которые были описаны в способе №1, используя при этом очиститель для карбюраторов.

• Обязательно выполняем наружную очистку форсунки для удаления нагара.

• Наносим спрей на чистую ветошь и тщательно протираем все форсунки снаружи.

• Постепенно под воздействием спрея нагар размякнет, и он легко отчистится. Можно аккуратно использовать зубочистку или плоскую отвертку.

• Перед тем как установить форсунку на место, следует обязательно смазать уплотнительные кольца раствором хозяйственного мыла.

И первый и второй способ по времени занимают не больше 3-х часов, а по деньгам обходятся в десятки раз меньше, чем та же услуга на СТО. После прочистки форсунок проверьте их в работе – если результата нет, форсунки придется менять.

Какие форсунки устанавливают на автомобили ВАЗ 2114/2115

Практически все виды форсунок, которыми ВАЗ 2114/2115 оснащаются ещё на заводе, можно считать взаимозаменяемыми. В зависимости от года выпуска, на авто монтировались форсунки производства Bosch и Siemens разной маркировки. Форсунки Bosch:

1. Модель 0280 158 022. Изделие совмещается только с 16-клапанным двигателем, объёмом 1. 6 литра.

   Форсунка выполнена в чёрном цвете и предназначена для работы при оптимальном давлении в 3. 8 атмосферы.

2. Модель 0280 158 017. Форсунка с такой маркировкой устанавливается на 8-клапанные моторы с объёмом 1.6 литра. Корпус также имеет чёрный цвет.

3. Модификация 0280 158 996 считается морально устаревшей, так как форсунки с такой маркировкой устанавливались на машины до 2006 года. Модель предназначалась для 8-клапанных силовых агрегатов.

Стандартная комплектация инжекторных моторов ВАЗ 2114/2115Форсунки Siemens:

1. VAZ20734 выполнена в оранжевом корпусе. Модель может быть установлена на ВАЗ 2114/2115 любого года выпуска, однако модификация работает в паре с 8-клапанным мотором.

2. Модель VAZ20735 предназначается для 16-клапанного двигателя. По своим характеристикам она практически не отличается от предыдущей модели. Форсунка имеет синюю маркировку.

В зависимости от маркировки может быть применима на разных типах двигателей.

Как заменить топливную рампу на ВАЗ 2108-ВАЗ 21099?

Снятие: 1) Перед началом операции вам нужно будет сделать две вещи чтобы рампу можно было снять без лишнего неудобства и проблем, а именно клемму минус скиньте с АКБ это на удобство никак не влияет просто вы проводку обезопасите от короткого замыкания если в неё вдруг попадёт вода (О том как скинуть клемму читайте в статье: «Замена аккумулятора на автомобиле», первый пункт в этой статье изучите), после того как вы скинули клемму переходите далее, а именно для удобства снятия рампы снимите шланг забора воздуха с двигателя автомобиля (Данный шланг на фото ниже красной стрелкой указан), чтобы снять его ослабьте отвёрткой два винта стягивающих (Указаны синими стрелками) и снимите его после этого с автомобиля но шланг вентиляции картерных газов полностью снять не даст, поэтому так же отвёрткой ослабьте стягивающий винт шланга вентиляции картерных газов (Указан зелёной стрелкой) и отсоедините после чего шланг от воздушного патрубка а сам патрубок при этом полностью снимите.

2) Теперь отсоедините рукой вакуумный шланг (Указан красной стрелкой) от регулятора давления топлива (см. фото ниже, данный регулятор на самой рампе находиться) и после отсоединения стравите давление в топливной системе, более подробно о том как это сделать, прочтите в статье называется которая: «Стравливание давления топлива на ВАЗ».

3) Затем разъедините топливные трубки между собой (Их всего две пары см. фото 1 на котором только одна пара трубок показана), для этого гаечным ключом их за гайки отверните и разъедините между собой и с другой парой трубок точно так же сделайте, из трубок выльется скорее всего немного бензина, чтобы он не попал на мотор (Мало ли что, если на что то очень горячее бензин попадёт то автомобиль вообще может загореться поэтому правила пожарной безопасности соблюдайте) толстую тряпочку под то место откуда польётся бензин положите, после чего разъедините колодку проводов с разъёмом (см. фото 2), ну и винт который прижимную пластину крепит отверните и затем снимите пластину (см. фото 3 и 4).

4) Идём дальше, теперь отверните два болта у которых шестигранные головки и которые крепят саму рампу к двигателю автомобиля, один из болтов крепления рампы для наглядности чуть ниже стрелкой указан (Это правый болт если смотреть по ходу движения автомобиля).

5) Когда все трубки разъединены а болты крепления рампы откручены, переходите к снятию её с автомобиля, для начала ухватитесь за неё рукой и потяните назад и вдоль до того пока все форсунки не выйдут из отверстий (Для наглядности одно из отверстий красной стрелкой на фото 1 показано) в котором они находятся (Вынимайте рампу аккуратно и именно вдоль, со всей силы на верх её тянуть сразу же не нужно, так как форсунки вы просто обломите и за новыми в автомагазин пойдёте), как только вы увидели что все форсунки вышли из отверстия то просто вытаскивайте аккуратно рампу на улицу и тем самым снимайте её как на фото 2 показано (Вытаскивайте именно в левую часть автомобиля если на него смотреть по ходу движения, просто в правую вы никак не вытащите, места не хватит).

Установка: Устанавливается новая рампа на своё место в обратном порядке снятию, но перед установкой обязательно не взирая на состояние уплотнительных колец замените их на новые и перед установкой ещё смажьте моторным маслом, данных уплотнительных колец не очень то и много, а именно по одному стоит на каждой форсунки и ещё по одному стоит на обоих топливных трубках (Для наглядности как эти кольца выглядят смотрите на фото ниже, на форсунках и на топливных трубках они абсолютно идентично расположены и вы их сразу же найдёте).

Примечание! Кстати если у вас есть динамометрический ключ, то благодаря нему и заворачивайте гайки топливных трубок и болты крепления топливной рампы, у данных болтов момент затягивания должен составлять 9–13 Н.м, а момент затяжки гаек трубок 20–34 Н.м!

1. Расположение
2. Когда требуется замена
3. Снятие и замена
4. Чистка

Выполнить снятие форсунок на инжекторном автомобиле ВАЗ 2109 приходится не редко. Можно обратиться в автосервис, где все сделают за ваши деньги, либо провести работу своими руками, получив бесценный опыт и сэкономив внушительную часть собственного бюджета. Выбор за вами.

Внешний вид устройств

Когда требуется замена

Есть несколько признаков, которые указывают на необходимость по меньшей мере снять и проверить состояние распылителей топлива. Далее уже принимается решение о чистке или замене элементов.

Обращайте внимание на поведение вашего автомобиля и конкретно двигателя. Они подскажут вам, если с форсунками что-то не так

Проявляться это может следующим образом:

• Двигатель выдает меньшую мощность, не ощущается прежняя эффективность разгона;
• При плохой работе двигателя, недостатке мощности, все равно расход топлива увеличивается;
• Плохой запуск является не редким признаком выхода из строя форсунок;
• Если двигатель плохо держит холостые обороты, распылители вполне могут быть тому причиной;
• В выхлопных газах увеличивается количество токсичных компонентов;
• На холостом ходу повышаются обороты.

Ремонт форсунок ВАЗ 2114/2115

Ремонт форсунок подразумевает проведение сразу ряда работ:

• чистку;

• продувку;

• замену резиновых уплотнителей.

После того как изделия были сняты с топливной рампы, нужно хорошо рассмотреть каждый из четырёх распылителей. В том случае, если на корпусе заметны следы протекания, ремонт будет нецелесообразен. Придётся сразу же менять форсунку на новую. Различия в процедурах промывки и чистки для 8-клапанных и 16-клапанных двигателей не существенны. Поэтому можно руководствоваться одной и той же схемой.

Видео: самый простой способ

Если корпус чист и на нём нет деформации и трещинок, то разрешается проводить ремонтные работы. Для этого потребуется снять уплотнитель с корпуса и распылитель. Эти детали рекомендуется оставить в ацетоне или сольвенте на 1.5–2 часа. Пока детали будут промываться, можно пылесосом прочистить топливную рампу. Далее нужно зубочисткой или иглой аккуратно прочистить место посадки форсунок в рампу.

После этого можно приступать к продувке форсунки изнутри. Потребуется моток изоленты, баллончик с аэрозолью для чистки карбюраторов и шприц. Через тонкий шприц в полость форсунки подаётся очищающая жидкость аэрозоля. Место сцепления шприца и трубки баллончика для герметизации лучше обмотать изолентой. Промывку форсунки изнутри рекомендуется повторить три раза. После изделие должно просохнуть. Как только высохнет сам корпус, а также уплотнитель и распылитель после промывания, можно собрать форсунку и установить на рампу.

Дешёвое средство отлично удалит с форсунки грязь и отложения

Перед установкой каждая форсунка проверяется на сопротивление. Показания тестера должны быть в диапазоне 11–15 Ом.

Существует и простой способ прочистки форсунок, без демонтажа топливной рампы. Однако он уместен только в тех случаях, когда форсунки ещё не выработали весь свой ресурс (120–150 тысяч километров пробега). Допускается использование очищающих присадок в бензине. В этом случае очистятся все элементы топливной системы, однако её замкнутость не позволяет вывести грязь и осадки от некачественного бензина.

Жидкость заливается в бензобак и вместе с топливом очищает все элементы системы

Замена резиновых колец и уплотнителей на форсунках

Обычно при промывке или ремонте форсунок автолюбители сразу же меняют все резиновые элементы. Это связано с высокими показателями износа. Стоимость колец и уплотнителей очень низкая, зато после замены сразу же можно наблюдать стабильность работы мотора.

Кольца и уплотнители снимаются одним движением руки. Однако для установки новых потребуется аккуратность, так как легко повредить резину. Пластичный элемент сначала смазывается бензином, а потом натягивается на место старого уплотнителя.

Запчасти к форсункам ВАЗможно приобрести по минимальной цене

Самостоятельно прочистить или заменить форсунки на автомобилях ВАЗ 2114/2115 может практически каждый водитель. Сложности могут возникнуть только в процессе откручивания топливной рампы или обратного подсоединения проводов к контактам форсунок. Однако при внимательном проведении каждого этапа работы даже новичку доступно самостоятельное обслуживание этого элемента топливной системы.

Снятие и замена

Теперь расскажем конкретно о том, как правильно снять и заменить старые форсунки, которые утратили свою пригодность, на новые агрегаты.

Процесс демонтажа каждой из 4 форсунок идентичен, потому никакой разницы в процессе не будет.

Пожалуй, наиболее проблематичным этапом замены или чистки форсунок является демонтаж топливной рампы. Потому мы отдельно расскажем, как снимается этот узел.

Топливная рампа

Топливная рампа — это планка, на которой установлены форсунки. Она фиксируется парой болтов на впускной трубе. Слева от рампы располагается штуцер контроля давления топлива. Для ее снятия вам необходимо:

• Отключить минусовую клемму от аккумуляторной батареи. Короткие замыкания никому не нужны;
• Сбросить давление в топливной магистрали;
• Снять воздушный фильтр и отсоединить шланг впускной трубы, после чего демонтировать вакуумный шланг регулятора давления;
• Отключить питающую колодку проводов от датчика холостого хода. Для этого просто отжимается фиксатор колодки, выполненный из пластика;
• Отсоединить колодку с проводами, идущими от форсунок;
• Отключить шланги слива и подачи от топливных патрубков;
• Открутить пару крепежных болтов, на которых топливная рампа крепится к впускной трубе;
• Топливные трубки удерживаются специальным держателем, для снятия которого требуется открутить один крепежный винт;
• Снимите топливную рампу, сдвинув ее вдоль оси распылителей топлива. Так они выйдут со своего посадочного места на трубе впуска;
• Сборка выполняется в обратной последовательности.

Демонтаж рампы

Обратите внимание, что под болтами крепления топливной рампы располагаются шайбы, которые следует обязательно вернуть на место в процессе обратной сборки или заменить на аналогичные новые.

1. Первым делом снимите топливную рампу с вашего автомобиля.
2. Далее рампа укладывается на ровную поверхность, после чего от поврежденной форсунки отключается колодка проводов. Чтобы ее снять, требуется сжать пружинную крепежную скобу, а затем отсоединить колодку.
3. С помощью отвертки сдвиньте к топливной рампе металлический фиксатор. Он служит для фиксации топливного распылителя. Многие зачем-то снимают фиксатор полностью. В этом необходимости никакой нет. Просто сдвиньте немного в сторону.
4. Возьмите форсунку в руку и немного покачайте в стороны. Так она должна без лишних проблем выйти из топливной рампы.
5. Параллельно обязательно проверьте, какое текущее состояние у уплотнительных колец корпуса топливного распылителя.
6. Аналогично проверяется уплотнительное кольцо распылительного элемента форсунки. Чтобы это сделать, нужно отверткой поддеть оба кольца и посмотреть, не износились ли они.
7. В случае с топливными форсунками, менять уплотнительные кольца при замене самих распылителей не нужно, если они находятся в хорошем состоянии. Только если собираетесь повторно их использовать, обязательно перед установкой смажьте кольца маслом. Моторным, разумеется.
8. Когда форсунка снята и кольца заменены (или оставлены старые), можно начинать установку новых устройств. Выполняется процедура в обратной последовательности.
9. Вставьте распылитель в отверстие на топливной рампе, зафиксируйте фиксатором.
10. Верните на место колодку с проводами, установите на свое законное место топливную рампу.

Отключаем колодку проводов

Не всегда замена форсунок — это единственный и рациональный способ восстановления работоспособности топливных распылителей. Попробуйте прочистить их. Это дело не сложное, зато экономия выходит внушительная.

Установка нового седла

Седло клапана правильно устанавливать с азотом, все другие методы не такие надёжные. В нормальном состоянии при комнатной температуре дивметр седла больше диаметра отверстия в головке, поэтому после установки получается некоторый натяг. Чтобы засунуть седло, его надо уменьшить в размере, для этого и нужен азот.

Азот в жидком состоянии сохраняет очень низкую температуру. Охлаждаясь в азоте, клапан сжимается в диаметре, и охладившись может свободно залезть в посадочное отверстие головки. В то же время, чтобы увеличить посадочное отверстие в головке, головку можно нагреть, тогда отверстие расширится и зазор увеличится. Если нагреть головку, то тогда не надо так сильно охлаждать седло, достаточно будет просто положить в морозилку и разницы температур будет достаточно.

Устанавливать седло без предварительной термической обработки нельзя, не будет достигнут необходимый натяг и седло выпадет в процессе эксплуатации.

При установке нужно забить седло, чтобы оно стало на место, сильно бить не надо, достаточно лёгких ударов.

Как снять

Процедура демонтажа и монтажа форсунок не представляет особых сложностей, однако занимает много времени. Заранее необходимо подготовить комплект инструментов:

• 2 рожковых ключа на 17;

• крестовая отвёртка;

• отвёртка с плоским тонким лезвием;

• шестигранный ключ на 5.

None Чтобы сбросить давление топлива, необходимо отключить бензонасос. Он располагается в автомобилях ВАЗ 2114/2115 в топливном баке. Добраться до насоса проще всего через люк, расположенный под подушкой заднего сиденья. Для этого:

1. Сиденье нужно откинуть.

2. Под ковриком найти маленький люк.

3. Открутить винты крепления люка.

4. Снять крышку и демонтировать контактную колодку с корпуса бензонасоса.

После чего нужно запустить двигатель. Мотор будет работать на том количестве топлива, которое осталось в системе, так как насос после снятия колодки не будет нагнетать давление. Необходимо дождаться, когда двигатель полностью выработает остатки бензина и заглохнет.

1. Открыть капот автомобиля и снять провод с клеммы «минус» на аккумуляторе.

2. Для удобства демонтажа рекомендуется снять короб воздушного фильтра. Он будет препятствовать свободному доступу к двигателю.

3. После чего пальцем отщёлкивается пластиковый фиксатор на двигателе и отсоединяется коннектор от дроссельной заслонки.

4. Точно так же снимается и коннектор с регулятора холостого хода.

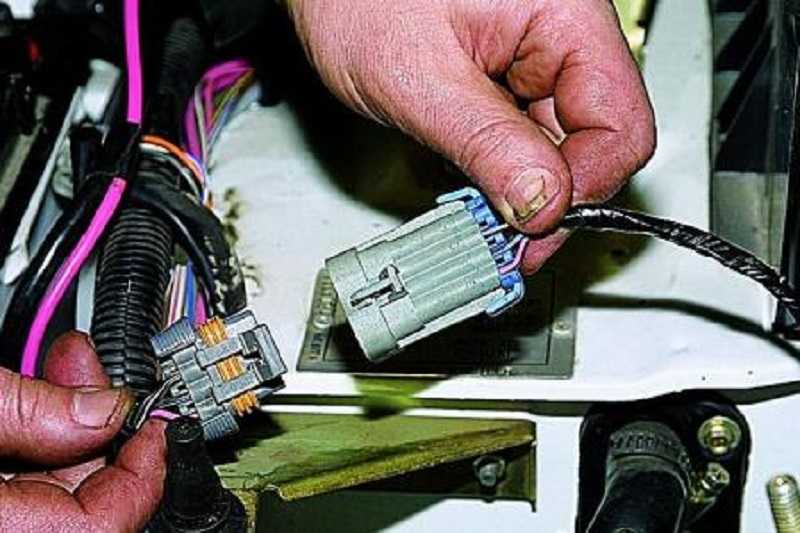

5. Далее необходимо отсоединить колодку коннектора от жгута проводов самих форсунок.

6. Форсунки можно будет снять только вместе с топливной рампой. Поэтому нужно открутить болты крепления рампы к кузову.

7. После чего можно будет сдвинуть рампу в сторону, чтобы каждая из форсунок немного вышла из посадочного гнезда. С форсунок снимаются провода, иначе рампу невозможно будет вытащить.

8. Рампа вытаскивается, кладётся на чистое место. Теперь можно легко снять все форсунки — они отжимаются посредством пластикового фиксатора.

Отсоединение форсунок возможно только после демонтажа самой рампыСоответственно, на место старых вставляются новые изделия. И далее работы по монтажу проводятся в обратном порядке.

Порядок выполнения работ

1. Необходимо демонтировать патрубок от воздушного фильтра. Снимаем клеммы с АКБ.

2. Берем какую нибудь тару для слива бензина. 3. Берем отвертку и тару, подходим к авто, откручиваем колпачок с клапана на топливной рампе (ТР), поддевая отверткой нипель клапана, стравливаем давление (будет бежать бензин с ТР), затем прикручиваем колпачок обратно.

4. Далее берем ключи на 24 и 21 или 22 (так для квадратной ТР, для круглой скорее всего два ключа на 24, точно не знаю) и пытаемся открутить трубку, которая идет к ТР под дроссельным патрубком с стороны водителя и пытаемся вытащить ее из рампы.

5. Потом откручивает регулятор давления топлива (РДТ) трещеткой или просто 6-тигранником на 5, так же пытаемся вытащить его из ТР, для этого аккуратно тянем вверх, что бы не порвать белый шланг, который идет от РДТ к ресиверу. 6. Отсоединяем фишку, через нее проходят импульсы на форсунки.

7. Откручиваем саму топливную рампу (ТР) трещеткой или просто 6-тигранником на 5.

Тянем ее в сторону ресивера, затем, когда вышли форсунки, то разворачиваем ТР форсунками вверх и аккуратно вытаскиваем в сторону правого крыла, все вышло и зашло обратно без проблем!

8. Снимаем проводку с форсунок, тут нужна отвертка, пальцем давим на пружинку (П-образная железка).

Отверткой пытаемся ее отодвинуть вверх (в сторону выходящих проводов из форсунки).

Далее отодвигаем пружинку вперед, должен выйти один конец, второй останется на месте, фишку тянем вверх, т.е. снимаем с форсунки.

9. Теперь нужно вытащить зажимы с форсунок, для этого отверткой поддеваем их с обоих сторон.

Потом руками или отверткой (кому как удобней) пытаемся вытащить их, тянем в сторону.

Затем тянем форсунку вверх, если остались кольца в рампе, как у меня было, то отверткой их достаем, достаются легко, не забываем про кольцо на РДТ, лучше заранее его поменять, я не покупал кольца на РДТ, оставил старое. 10. Все сняли.

Это интересно: Повышенный расход топлива на ВАЗ-2114 — нормы расхода бензина

Признаки неисправности топливных форсунок ВАЗ 2109

Если используется плохое некачественное горючее или загрязняется система питания форсунок, они могут выйти из строя. В таком случае топливо из форсунок не распыляется, а начинает просто капать или течь. Образование воздушно-топливной смеси нарушается, как результат – двигатель работает с перебоями на разных оборотах. Мощность и приемистость сильно падает, автомобиль движется рывками, появляются провалы и дерганье в работе двигателя.

Если игла клапана форсунки зависнет в открытом положении, может возникнуть зажигание после остановки двигателя, так называемая детонация, так как топливо продолжает поступать. Сломаться может и электрическая часть форсунки. Это может случиться вследствие обрыва проводки или короткого замыкания. В таком случае форсунка ремонту не подлежит и ее требуется заменить. Загрязненную форсунку можно промыть. Для этого используется специальный стенд. После промывки работоспособность форсунки на некоторое время восстанавливается.

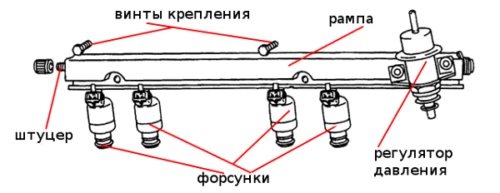

Устройство топливной рампы ВАЗ 2109

Топливная рампа, или, как ее еще называют, рампа форсунок представляет собой один из главных элементов системы подачи топлива в двигателе инжекторного типа ВАЗ 2109. Главное предназначение топливной рампы – крепление форсунок и подача на них горючего. В инжекторном двигателе автомобиля ВАЗ 2109 рампа находится на впускном коллекторе. Крепится рампа двумя болтами под шестигранник на «5».

Рампа на двигателе «девятки» представляет собой рейку, пустую внутри. С одного конца к рейке крепится шланг подачи топлива из бака. На другом конце находится штуцер для контроля давления горючего в топливной системе. Кроме этого, на рампу крепятся все четыре форсунки и регулятор давления топлива. Форсунки крепятся стопорными пружинными скобами через уплотнительное резиновое кольцо.

Принцип работы рампы следующий: бензонасос качает горючее из бака в рампу (давление 2.8 – 3.2 атмосфер). Давление внутри рампы регулируется регулятором давления, который закреплен на рампе (излишки топлива сбрасываются обратно в бензобак через обратную магистраль). По команде, поступающей с контроллера, топливо из рампы через форсунки впрыскивается в цилиндры двигателя.

Из самых распространенных неисправностей рампы можно отметить ее механические повреждения и разгерметизацию соединений (в местах крепления форсунок, топливной трубки, штуцера контроля давления). Все неисправности без особого труда выявляются при визуальном осмотре рампы. Это могут быть подтеки топлива, деформация, вмятины, прочие повреждения.
