Замена кпп lada 21093 своими руками

Новая или восстановленная старая?

Если замены коробки избежать не удается, стоит рассмотреть один очень привлекательный вариант — установку восстановленной КПП. Для этого фирмы приобретают старые, поврежденные коробки, восстанавливают их максимально качественно и предлагают установку с гарантией.

Разобранная КПП

Как показывает практика, подобные КПП обходятся примерно на 30-70% дешевле, нежели приобретение новой коробки переключения передач.

Только есть одно важное условие для успешной экономии на столь значимом ремонте. Это должна быть надежная, проверенная фирма

Подобные компании дорожат собственной репутацией, потому не имеют дело с подделками, ремонтом низкого качества. Чтобы получить положительные отзывы клиентов, привлечь к себе новых заказчиков, они просто обязаны делать все хорошо, на совесть. Потому сегодня существуют фирмы-однодневки и компании, когда за годы работы зарекомендовали себя как надежный и ответственный специалист по ремонту и замене КПП. Вы сами прекрасно понимаете, к кому нужно обращаться в случае с проблемами у вашей коробки.

Разбор КПП своими руками

Демонтаж коробки необходимо производить в смотровой яме на эстакаде или на подъемнике.
Чтобы снять и разобрать коробку ВАЗ 2109 понадобятся следующие инструменты, приспособления и расходные материалы:

• Набор отверток.
• Резиновый и металлический молотки.
• Ударная отвертка (обязательно).
• Зубило.
• Набор накидных головок с «трещотками».
• Ключ, предназначенный для удаления стопорных колец.
• Чистые тряпки.
• Наждачная бумага.
• Бензин, растворитель (чтобы помыть корпус после демонтажа).
• Масло.
• Прокладки.

Выбор рабочего места зависит только от удобства и личных предпочтений. Хороший вариант – широкий крепкий стол (верстак). Все манипуляции можно проделать и на ровном полу, хотя это не совсем удобно. В общем, все что нужно для работы — чистая ровная поверхность и хорошие инструменты.

демонтаж КПП

• В первую очередь из коробки сливают все масло.
• Откручиваем болты, крепящие защиту картера.

• Отключаем от картера сцепления провод массы.
• Ослабляем гайки на наконечнике троса привода.
• Отключаем колодку от тягового реле.

• Снимаем стартер.

• Отсоединяем тягу привода от наконечника шарнира (тяга скоростей).
• Отсоединяем трос спидометра.

• Откручиваем крепление шарового шарнира рулевой тяги.
• Далее следует выпрессовать палец шарнира рулевой тяги из рычага стойки.
• Выдавливаем хвостовик ШРУСа привода колес и отводим его немного в сторону.
• Отсоединяем вторую шаровую опору.

• Демонтируем щит картера сцепления.

• Послабляем крепления, снимаем коробку.

разборка коробки

Для начала следует очистить поверхность коробки от грязи и масла, после чего помыть ее растворителем, бензином или керосином.

• Установите коробку вертикально и аккуратно снимите заднюю крышку.

• Демонтируйте кронштейн троса сцепления, после этого резиновым молотком сбейте заднюю крышку коробки.
• Снимите старую прокладку. Ее можно выбросить.
• Включите 3 и 4 передачу.
• Откручиваем бот, который удерживает 5 передачу, включаем ее.

• Откручиваем гайку сперва на вторичном валу, потом на первичном.

• Снимаем синхронизатор 5 передачи с вилкой.

• Достаем вилку из муфты. При этом следим, чтобы подпружиненные шарики, которые удерживают синхронизатор, не посыпались.
• Демонтируем кольцо блокировки синхронизатора 5 передачи.
• Достаем ведомую шестерню 5 скорости с вторичного вала.
• Демонтируем упорное кольцо игольчатого подшипника, достаем сам подшипник.
• Демонтируем ведущую шестерню первичного вала.
• С вторичного вала удаляем втулки, которые остались от игольчатого подшипника, демонтируем упорную шайбу.
• Достаем фиксирующее кольцо подшипника первичного вала, после этого снимаем кольцо с вторичного вала.
• Отвинчиваем пробку фиксатора, извлекаем шарик и пружинку.

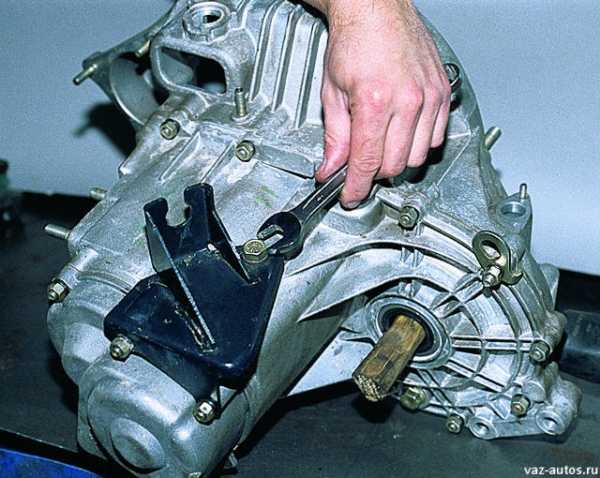

• Демонтируем заднюю опору двигателя.
• Отвинчиваем фиксатор задней передачи (пробка), немного наклоняем корпус коробки и достаем шарик фиксатора и пружину.
• Ослабляем и полностью откручиваем болты картера сцепления, а также картера коробки.

• Отсоединяем коробку передач.
• Отвинчиваем болт, которым крепятся 1 и 2 передачи.
• Демонтируем шток и вилку.

• Откручиваем болт крепления 1 и 2 передачи.

• Отцепите головку штока от рычага, после чего снимайте ее с коробки вместе с вилкой.

В процессе разборки КПП внимательно изучайте все элементы. Если вовремя обнаружить износившуюся деталь, ее можно сразу же заменить, избежав, таким образом, дорогого ремонта. Сборка КПП ВАЗ 2109 производится строго в обратном порядке. При этом прокладку нужно обязательно заменить новой.

Без снятия КПП

Если говорить коротко, то демонтировать с вашей «девятки» мотор, не снимая КПП, вполне возможно. Для этого вам придется выполнить следующие действия:

Подставить под коробку передач кирпичи или другие надежные опоры;
Открутить левый краб, отвести в сторону растяжку;
Снять с мотора генератор, шкив коленвала, шестеренку распределительного вала;
Также демонтируется насос, шпилька натяжника, трамблер, приемная труба;
Если планируется капитальный ремонт, тогда можно снять еще и головку;
Затем снимается опора двигателя;
Мотор сдвигается с коробки и опускается на пол. Чтобы извлечь движок, переднюю часть поднимают повыше с помощью домкрата и объем достается;
Либо можно вытащить через верх с помощью лебедки.

https://youtube.com/watch?v=fln4Avd0-t0

На практике все специалисты рекомендуют выполнять демонтаж мотора вместе с коробкой передач. Особенно, если планируется замена двигателя или повышение мощности стандартного мотора. В этой ситуации зачастую меняется и сама коробка, дабы она могла четко взаимодействовать с новым мотором.

КПП от девятки

Короткоходка

Многие до сих пор размышляют на тему того, стоит ли менять свою стандартную заводскую длинноходную кулису на короткоходную.

Короткоходка

Решение принимайте сугубо на основе индивидуальных размышлений и не «ведитесь» на высказывания относительно существенного повышения динамики с переходом на короткоходку.

Реальная разница между короткоходкой и длинноходкой приведена в таблице.

Тип кулисы	Особенности
Короткоходная	Переключение передач становится короче, скорости меняются, словно с помощью джойстика; Устанавливается вместе с коротким карданчиком, что способствует снижению люфта и повышению четкости переключения; Не устанавливается заводом на автомобиль. Требуется покупать отдельно или изготавливать своими руками; Стоимость достаточно высокая;Для переключения скоростей требуется прикладывать большее физическое усилие; Изначально разработана для спортивных автомобилей
Длинноходная (стандартная)	Для смены скорости КПП приходится перемещать рычаг на большое расстояние; Устанавливается в паре с обычным карданчиком. Являются слабым местом автомобиля, настоящей болезнью; Предусмотрена заводом-изготовителем; Для переключения передач практически не приходится прикладывать усилия; Создана специально для переднеприводных автомобилей ВАЗ

Выводы отсюда делайте сами — нужна вам такая кулиска или нет. В плане замены нет ничего сложного. Вопрос лишь в покупке.

Загрузка …

Замена коробки

Замена коробки на ваз 2109 выполняется в два этапа это – снятие старой коробки и установка на ее место новой, начнем по порядку, со снятия:

Сначала снимаем брызговик, затем защиту картера (если она имеется)
Сливаем масло с коробки (если оно там есть, лучше перестраховаться)
Срываем гайки приводов и колес
Когда снятие выполняется на яме, тогда необходимо приподнять домкратом и вывесить на «козелках» (либо больших деревянных чурках) переднюю часть машины
Нужно непременно отключить (снять) клеммы аккумулятора
Далее снимаем трос сцепления
И отключаем трос спидометра
Затем, на поднятой машине, откручиваем ее шаровые опоры (рекомендуем откручивать два болта, крепящих шаровую к «кулаку» на фото болты отмечены стрелками)

Выкручиваем болты, которыми шаровая прикреплена к кулаку

Затем срываем и снимаем с машины левую продольную растяжку

Срываем и вынимаем продольную растяжку, ее крепления обозначены красным цветом

Теперь зовите помощника, чтобы выдернуть оба привода из коробки, помощник пусть внутреннюю гранату натягивает с помощью плоской монтировки (чтобы не возиться со снятием привода), а вы резко дергаете за колесо, чтобы вытащить привод из коробки

Помощник выдавливает гранату плоской монтировкой

Полезный совет: после того, как вы сняли один привод, чтобы избежать поворота либо рассыпания дифференциала, нам необходимо вставить на его место в коробку специальный чопик, стопор либо старую гранату

Откручиваем центральные гайки обоих приводов и снимаем их
Далее снимаем стартер

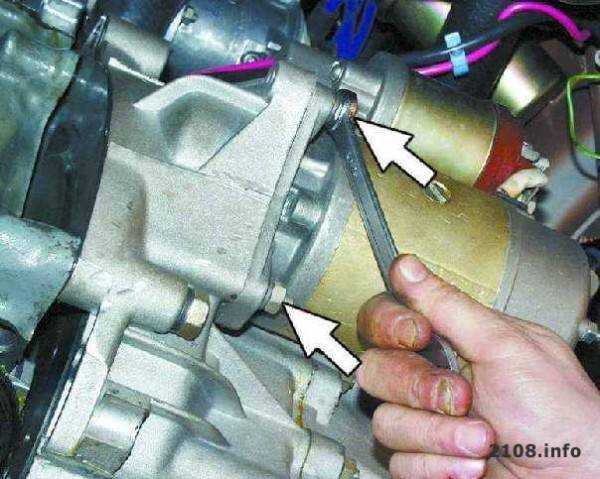

Откручиваем крепящие болты стартера

Отключаем массовый провод Снимаем разъем с датчика включения заднего хода От коробки откручиваем снизу защитный кожух маховика Отсоединяем кулису рычага переключения передач (важно не забыть предварительно, наметить ее положение)

Откручиваем и стаскиваем кулису, наметив непременно ее положение

Затем надо поочередно открутить все четыре точки, в которых крепится к двигателю коробка передач Важно обязательно зафиксировать двигатель, либо подпереть его гидравлическим домкратом снизу, либо вывесив через доску, которая опирается на стаканы лонжерона, чтобы на ваз 2109 снять коробку Придерживая коробку, откручиваем и снимаем все опоры (и «подушки») крепления КПП своими руками Затем с помощником вдвоем, слегка пошатывая, отводим коробку от двигателя в сторону, необходимо около 10-ти сантиметров, чтобы первичный вал освободился и вышел из диска сцепления и корзины Выполняя снятие надо быть очень осторожными, чтобы не повредить лепестки корзины сцепления первичным валом На ваз 2109 снятие коробки передач завершено

Снятие коробки занятие трудоемкое, поэтому чтобы избежать повторного снятия через пару дней, заодно:

Необходимо проверить исправность всех узлов и частей (таких как диск сцепления, выжимной подшипник, корзина, и так далее)
Так же проверить центровку всего комплекта сцепления, и смазать шлицевые соединения первичного вала, а так же фланца выжимного подшипника

Теперь вопрос на ваз 2109 как снять коробку закрыт.

Ставим на место новую коробку

Замена коробки передач на ваз 21093 на новую, после снятия старой. При этом точно обойтись без помощи напарника и выполнения таких действий:

Мотор, зафиксированный домкратом либо растяжкой, приспускаем на 10-15градусов
Поднимаем и вставляем новую коробку до упора (при этом не допускается стягивание коробки с двигателем болтами, вам необходимо вручную плотно посадить коробку впритирку к двигателю)
Затягиваем четыре точки крепления
Затем устанавливаем опоры (подушки) КПП
Надеваем и регулируем длину троса сцепления (при этом педаль сцепления, располагается на 1сантиметр выше, чем тормозная педаль)
Устанавливаем и подключаем стартер и датчик включения задней скорости
Ставим на место защиту маховика, потом трос спидометра и за ним массовый провод
Подключаем и регулируем механизмы переключения передач (ставим по отметке рычаг выбора передач или по «нейтрали», ориентируясь на первую скорость)
Собираем ходовую часть (вставляем приводы, прикручиваем шаровые опоры, устанавливаем растяжки)
Опускаем машину на колеса, затягиваем центральные гайки приводов (с усилием в 23 -25 килограмма на метр, примерная длинна рычага около1-1.5метра)
Заливаем масло до уровня, (если не сливали, тогда свежее)

Наша инструкция по замене окончена, процедура доступна и выполнима без обращения на СТО, непонятные вопросы по поводу замены прояснит видео.

Неисправности и их устранение

Ремонт коробки передач во многом зависит от характера и типа неисправности. Существует несколько вариантов поломки данного агрегата, в каждом из которых следует предпринимать соответствующие действия для их устранения.

Неисправность	Возможные причины	Что нужно делать
Возникает шум в КПП	Износились зубья на шестеренках; Износились подшипники; Снизился уровень масла в коробке передач	Долейте масло; Замените изношенные подшипники; Поменяйте при необходимости сальники
Передачи переключаются с трудом	Сцепление выжимается не полностью; Деформировалась тяга, которая управляет механизмом переключения скоростей; Нарушилась целостность реактивной тяги; Ослабло крепление шарнира или штока, который выбирает передачу; Неправильно отрегулирован привод переключения скорости; Сломались пластиковые компоненты привода переключения передачи	Попробуйте выпрямить тяги. Если это невозможно, замените их; Затяните плотнее винты крепления; Отрегулируйте привод переключения скоростей; Замените поврежденные компоненты
Возникает самопроизвольное выключение передач	Повредились или износились торцы зубцов синхронизатора на шестеренке и муфте; Возникли трещины, расслоилась резина на задних опорах; Некорректно отрегулировали привод переключения скоростей; Неправильно натянули защитный кожух тяги, из-за чего передача включается не полностью	Замените изношенные, деформированные элементы; Поправьте положение кожуха (чехла) тяги; Отрегулируйте привод
Передачи включаются с шумом, треском	Сцепление отключается не полностью; Износилось блокирующее кольцо синхронизатора передачи, которая включается
Возникла утечка масла из КПП	Износ сальника первичного вала;Износ шток выбора скорости; Поломка уплотнителя валика привода спидометра; Ослабло крепление крышки на КПП или картера; Повредился герметик, имеющийся под крышкой КПП; Ослабло крепление закрытия сливного отверстия	Замените прокладки, используйте новый герметик и прокладки; Подтяните все имеющиеся крепежные элементы; Проверьте состояние сливной пробки

В большинстве случае проблемы с КПП устраняются путем ее демонтажа и разборки. Не беритесь за подобную работу, не обладая должными навыками и опытом.

Характерные поломки

Общий вид

По некоторым признакам можно определить, что требуется отремонтировать определенные узлы коробки передач на автомобиле ВАЗ 2114.

При включении определенной передачи она должным образом не фиксируется, вылетает. Это говорит о том, что износились крепления зубцов шестеренки и муфты. Когда плохо включается задняя передача на ВАЗ 2114, придется принять определенные меры. Ремонт заключается в замене поврежденного элемента. Если же передача включается самопроизвольно, причина также может крыться в износе, расслоении и образовании трещин на резиновом элементе задней опоры. Просто замените его.
Для включения передачи приходится прикладывать усилие, больше обычного. Если не включается задняя передача на автомобиле ВАЗ 2114, проблема скорее всего скрывается в ослабших или износившихся зубцах крепления к шарниру. Также это может происходить из-за деформации реактивной тяги или появления трещин на пластмассовой части привода коробки передач.
На нейтральной передаче возникает шум. Возможно, уровень масла слишком низкий или была нарушена его изначальная вязкость. Плюс подобный симптом характерен для износа верхнего подшипника первичного вала. Проверьте этот элемент, проинспектируйте уровень и качество масла.
Не редко задняя передача включается с хрустом на ВАЗ 2114. Здесь проблема заключается в износе синхронизатора. Если не исправить проблему при первых же признаках ее появления, это грозит необходимостью замены всего блока шестерней и синхронизатора.
Образуется шум во время движения автомобиля на тех или иных передачах. Возникает подобная неисправность из-за нарушенного нижнего или верхнего подшипника. Одновременно с шумом может клинить рычаг. Единственный вариант — провести полную диагностику КПП.
Возникает стук на определенной передаче с нагрузкой и без. Проблема кроется в ведущей шестерни, которая придется поменять.
Во время включения передачи слышится треск. Это свидетельствует об износе блокирующего кольца синхронизатор или необходимости замены оси сателлитов. Коробку придется перебрать, чтобы устранить поломку.
Вытекает масло из коробки. Причины могут быть самые разнообразные, потому придется тщательно диагностировать КПП.

https://youtube.com/watch?v=sAUaUF67F0o

Возможные причины поломок КПП ВАЗ 2109

Как и любое другое устройство, коробка передач «девятки» со временем начинает выходить из строя. Немалую роль при этом играет и качество запчастей, которые используются при ремонте. Если придерживаться рекомендаций производителя, то ремонт КПП ( в том числе и профилактический, при отсутствии поломок) следует производить каждые 50 000 км. Рассмотрим главные причины поломок коробки передач соответственно перечисленным выше «симптомам»:

«вылетающая передача»

Скорее всего, сильно изношен блок шестерен вылетающей передачи. Возможен износ замков на муфте или шестеренке, эти детали потребуется заменить. Главная причина – систематическое нарушение правил эксплуатации, неправильный выбор скоростного режима, слишком резкое переключение, неправильно отрегулированное сцепление.

шум коробки при работе на нейтральной передаче

Любая КПП имеет определенный порог шумности, который не может быть показателем поломки, ни одна коробка не работает абсолютно бесшумно. Повышенный уровень шума может указывать на необходимость замены масла в коробке или его недостаточный уровень. Кроме того, шум может возрастать при нестабильной работе двигателя. Например, если на авто был установлен спортивный распредвал, и КПП не входит в резонанс с ним.
Для более точной диагностики рекомендуется браться на ближайшую СТО, так как коробка может шуметь по множеству причин, в том числе и не связанных с самой КПП.

передача включается с хрустом, включение передачи затруднено

Если КПП имеет приличный пробег, то причина, скорее всего, в износе синхронизатора. Его необходимо срочно заменить, так как ситуация чревата выходом из строя всего блока шестерен. Когда коробка новая, или синхронизатор недавно меняли, то передачи тоже могут включаться туговато – это нормально.

передача включается нечетко, включение требует усилий

Трудности при включении передачи могут объясняться, как уже говорилось выше, заменой синхронизатора. Со временем детали прирабатываются и переключение производится без усилий. Сразу после замены синхронизатора не рекомендуется резко включать передачи, выдерживать небольшие паузы при переключении. Передача все-таки не включилась – используйте двойной выжим. Если передача включается нечетко, это может указывать на неисправность в механизме выбора передачи а также с неправильной регулировкой кулисы, либо же ее опоры. Для точного определения причины нужен осмотр кулисы.

люфт коробки передач – болтается рычаг переключения

В первую очередь проверьте состояние «карданчика» (шарнира КПП). Очень часто причиной люфта служит конусный болт крепления который может раскручиваться.
Люфт может возникать и в самой кулисе в результате ее износа. В этом случае необходимо заменить кулису. Кроме этого, может лопнуть возвратная пружина. Эта деталь находится в механизме выбора передач – потребуется ремонт КПП с заменой пружины.

«звенит» кулиса

Следует отметить, что это очень распространенный недостаток всех отечественных автомобилей, очень часто возникающая после ремонта ходовой части. Иногда бывает наоборот – после ремонта лязг пропадает (если он имел место на новом авто). Причина может заключаться в заводском дефекте, который признают даже представители АвтоВАЗа.

Кроме этого причина может заключать в вибрации двигателя + коробки, которая передается на кулису. Звон может быть связан с кузовом авто или неправильным выбором точек опоры. В таких случаях предпринимаются попытки устранить звон путем установки уплотнительного кольца возле кулисы (актуально только для ВАЗ 2108-2115).

утечка масла из коробки

Возможные причины – плохое крепление крышки картера, потеря герметичности сальников валов. Кроме этого, возможно, нужно заменить сальник коробки или банально закрутить сливную пробку. Не мешает также осмотреть корпус КПП на наличие повреждений и трещин.

Замена КПП

Не всегда бывает целесообразным ремонт КПП ВАЗ, обмен в ряде случаев выгоднее и проще. Приобрести коробку можно новую, б/у. Выбор запчасти определяется предпочтениями, финансовыми возможностями автовладельца. Бу КПП ВАЗ 2108 выгодно приобретать на разборе. В продажу поступают исправные запчасти с выработкой ресурса меньше, чем вполовину. Преимущества б/у узлов очевидны. Коробка с разбора однозначно не имеет заводского брака (прошла испытание дорогой), продиагностирована специалистами сервиса перед продажей, является исправной и работоспособной, при этом стоит намного дешевле новой. Фактически для КПП ВАЗ 2108 цена определяется типом узла (4, 5-ступенчатый), показателем износа. Поставив такую коробку, вы сэкономите средства, время на ремонт.

Разборка дифференциала

Зажимаем ведомую шестерню главной передачи в тиски с накладками губок из мягкого металла.

Головкой «на 17» отворачиваем восемь болтов крепления шестерни к коробке дифференциала.

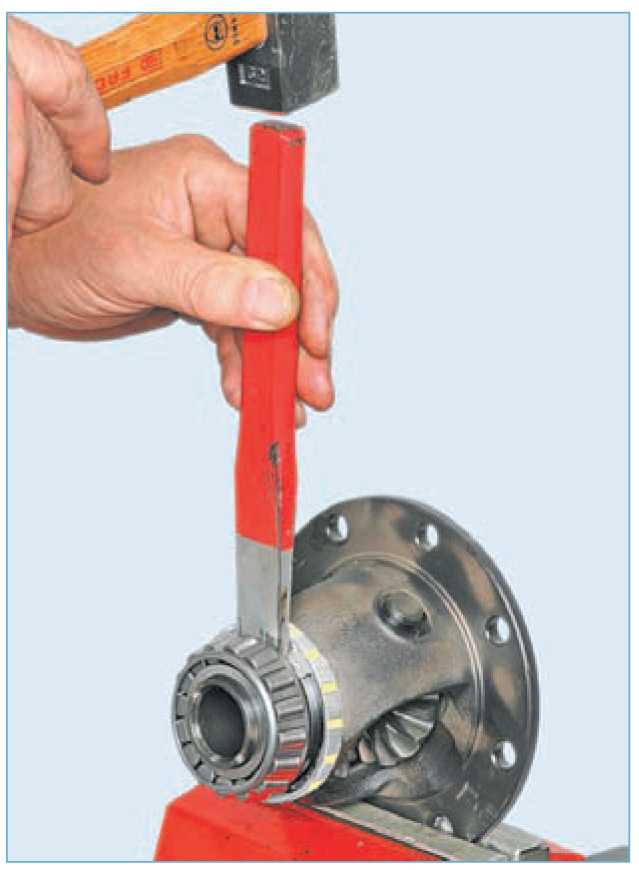

Оперев ведомую шестерню главной передачи на губки тисков (с накладками из мягкого металла)…
