Промывка форсунок двигателя ваз 2110, 2111, 2112

Какие форсунки лучше установить на ВАЗ-2114

Первый, но не последний признак выхода инжектора из строя — повышенный расход топлива.

Кроме этого, может наблюдаться детонация, провалы при смене режимов работы двигателя, а также нестабильная работа на холостых оборотах.

На 2016 год АвтоВАЗ устанавливает несколько видов форсунок и многие из них взаимозаменяемы. Сегодня есть несколько основных типов — три вида форсунок Bosch и три вида форсунок Siemens. Для начала рассмотрим форсунки Bosch.

Форсунки BOSCH

Их применение зависит от объёма двигателя и количества клапанов. Особого разнообразия в моторах ВАЗ-2114 нет, поэтому есть только такие варианты:

1. Форсунка BOSCH 0280 158 022. Форсунка маркирована чёрным цветом, имеет производительность 1,9644 мг/сек, работает под штатным давлением 3,8 атмосферы. Устанавливается на двигатель объёмом 1600 кубов с 16 клапанами. Работает с контроллером Январь 7,2.
2. Форсунка BOSCH 0280 158 017. Форсунка также маркируется чёрным цветом, имеет тонкий факел и производительность 1,922 мг/сек. Штатное давление идентичное предыдущей — 3,8 атм, может быть установлена на 8-клапанный двигатель 1,6 л. Работает с контроллером Январь 7,2.
3. Форсунка BOSCH 0280 158 996. Применялась до 2006 года, может быть заменена на BOSCH 0280 150 110. Обе форсунки рассчитаны на применение в 8-клапанном 1,5-литровом двигателе. Разница только в производительности — 996-я имеет производительность 1,653 мг/сек, новая 110-я работает с производительностью 1,7 мг/сек, что практически не сказывается на работе двигателя.

Новая форсунка может иметь более толстое уплотнительное кольцо и, соответственно, более длинное сопло. Форсунки полностью взаимозаменяемы. Эти форсунки могут работать только с контроллером Январь 5.1.

Кроме этого, необходимо знать, какой контроллер управления двигателем установлен на автомобиле, поскольку Январь 5,1 и Январь 7,2 могут требовать форсунок разной производительности.

Форсунки Siemens Deka

С форсунками Сименс никакой определённости нет, поскольку завод может устанавливать на один и тот же двигатель форсунки разных маркировок. Тем не менее есть чёткое различие между форсунками для восьмиклапанных и для 16-клапанных двигателей.

В первом случае форсунка однофакельная, во втором — двухфакельная, то есть распыляет топливо на каждый из впускных клапанов отдельно.

Они маркируются как VAZ20734 (оранжевая маркировка) и 20735 (синяя маркировка). На восьмиклапанных двигателях может применяться форсунка Siemens 6393 с толстым факелом. Её производительность 1,662 мг/сек, а рабочее давление 3 атм. Каждая из этих форсунок может быть установлена на двигатель ВАЗ-2114.

Когда менять: самостоятельная диагностика

Топливная система инжекторного двигателя имеет довольно разветвлённую архитектуру и неисправности могут быть выявлены только после точной диагностики каждого из элементов системы. К примеру, падение мощности двигателя может быть следствием как неисправности форсунок, так и недостаточной производительности бензонасоса или забитого топливного фильтра.

Кроме того, рывки и провалы, неустойчивые холостые и затруднённый пуск, повышенный расход, могут возникнуть при элементарном засорении инжектора.

Проверить сами форсунки можно прямо на двигателе, не снимая их. Для этого достаточно запустить мотор, и поочерёдно снимать провода с коннектора. Если стабильность работы двигателя при этом изменится, двигатель начнёт троить, то форсунка в порядке. Если же при снятии проводов с коннектора стабильность работы мотора не меняется, форсунка нуждается в чистке или замене.

Форсунки автомобилей ВАЗ 2110–2112

Автомобили «десятого» семейства комплектуются различными инжекторными двигателями, каждый из которых рассчитан на работу с определённой моделью форсунок. Несмотря на то что у них есть свои «имена», автомобилисты обычно используют «народную»классификацию по цвету и толщине. Например: чёрные тонкие.

Такое упрощение обычно работает, но полной гарантии совместимости форсунки с двигателем не даёт. Чтобы не обращаться лишний раз к чип-тюнеру для коррекции прошивки электронного блока управления впрыском, уточните каталожный номер детали до покупки.

Таблица: совместимость форсунок и двигателей автомобилей ВАЗ 2110–2112

Двигатель	Объём (л)	Количество клапанов	Контроллер (ЭБУ)	Прошивка	Форсунки
Siemens	Bosch
ВАЗ-2111	1,5	8	М1.5.4	Январь-5.1	VAZ6238 (серые толстые)	0 280 150 996 (бирюзовые толстые)
ВАЗ-2111	1,5	8	М7.9.7	Январь-7.2	VAZ6393 (бежевые толстые)	0 280 158 502 (чёрные тонкие)
ВАЗ-21114	1,6	8	М7.9.7	Январь-7.2	VAZ20734 (оранжевые тонкие) VAZ20734 (жёлтые толстые)	0 280 158 017 (чёрные тонкие)
ВАЗ-2112	1,5	16	М1.5.4	Январь-5.1	VAZ6238 (серые толстые)	0 280 150 996 (бирюзовые толстые)
ВАЗ-21124	1,6	16	М7.9.7	Январь-7.2	VAZ20735 (голубые тонкие) VAZ20735 (розовые толстые)	0 280 158 022 (чёрные тонкие)

Промывка без снятия с двигателя

При первых признаках засорения форсунок не следует откладывать ремонт в долгий ящик, так как промедление лишь усугубляет ситуацию. Можно обратиться за помощью к профессионалам, но можно промыть и самостоятельно.

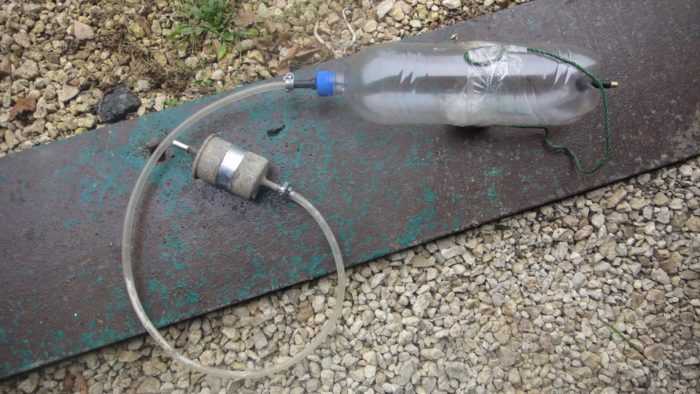

Чтобы собрать самодельное приспособление и промыть их, понадобится:

1. промывочная жидкость — 1 л;
2. пластиковая бутылка с крышкой;
3. фильтр тонкой очистки топлива;
4. резиновый шланг диаметром 12 мм — 1 м;
5. хомут 12–14 мм — 2 шт.;
6. ниппель в сборе (грибок) — 2 шт.;
7. ножной или электрический насос с манометром.

Последовательность промывки:

Просверлите в дне и крышке бутылки отверстия, установите в них ниппели.

Соедините шлангом ниппель крышки бутылки и фильтр очистки топлива. Укрепите соединения хомутами.

• Заведите мотор, прогрейте его до 90–95 ° C.
• Заглушите двигатель. Стравите давление топлива.
• Отсоедините от рейки форсунок шланг подачи бензина. Вместо него, присоедините к штуцеру выход фильтра самодельного промывочного приспособления.

• Перелейте в бутылку жидкость для промывки. Закрутите крышку.
• Подсоедините к свободному ниппелю насос, доведите давление внутри ёмкости до 3 кгс/см².
• Заведите мотор на промывочной жидкости. Дайте поработать на холостом ходу 15 минут. Поддерживайте давление в ёмкости с помощью насоса.
• Остановите двигатель, обождите 15 минут. Повторите циклы работы и отдыха до тех пор, пока не закончится жидкость для промывки.
• После самостоятельной остановки двигателя стравите избыточное давление в бутылке с помощью ниппеля. Отсоедините промывочное устройство. Подключите шланг подачи бензина.

Аналогичным образом можно промывать снятую с двигателя топливную рейку в сборе без демонтажа форсунок.

Как снять и почистить

• Отключаем подачу топлива от топливной рампы.
• Отсоединяем электроразъем проводов на топливные форсунки.
• Откручиваем два болта крепления рампы и вытаскиваем её.
• Снимаем форсунки с рампы и устанавливаем их в специальный стенд
• После чистки собираем всё в обратном порядке.

Далее в нашем фотоотчете более детальная инструкция.

1

Начинаем производить снятие топливных форсунок для дальнейшей их очистки. Форсунки находятся за впускным коллектором.

2

Первым делом нам необходимо стравить давление топлива с топливной рампы. Для этого откручиваем пластиковый колпачок указанный на фото стрелкой.

3

И чем-то острым нажимаем на золотник, предварительно подставив емкость, чтобы не облить всё бензином.

4

Стравив давление закручиваем пластиковый колпачок обратно и откручиваем шестигранником на 5мм болт крепления топливной рампы.

5

С другой стороны коллектора между третей и четвертой форсункой находится еще один болт крепления топливной рампы.

6

Откручивать его удобно с помощью маленькой трещотки с удлинителями и битки на 5мм.

7

Под гофрой воздушного фильтра нам необходимо отсоединить шланг подачи топлива к рампе используя два ключа на 17мм. И отсоединить электроразъем проводов топливных форсунок.

8

Теперь, когда всё отключено, приподнимаем вверх топливную рампу с форсунками вытаскивая их с посадочного места в коллекторе.

9

И вытаскиваем рампу с форсунками и проводами в сторону правого крыла автомобиля.

10

Расположившись на столе отсоединяем электроразъемы от топливных форсунок, нажав на металлические скобки по бокам разъемов.

11

Вытаскиваем металлические фиксаторы форсунок. Они снимаются руками, но если возникают сложности, то можно воспользоваться отверткой.

12

Вытаскиваем с рампы форсунки и очищаем их от грязи, готовя к установке в стенд.

13

В специальном стенде для очистки форсунок мы создаем давление жидкости WYNN’S и смотрим чтобы форсунки не пропускали жидкость через себя. После мы включаем прерывистое открывание форсунок и смотрим на их распыл. Жидкость распыляется наполняя емкость в стенде.

14

После очистки форсунок, путем прохождения через них жидкости, мы опускаем форсунки в емкость с жидкостью WYNN’S и включаем режим очистки ультразвуком, устанавливая таймер на 30 минут.

15

После очистки меняем уплотнительные кольца форсунок, если это необходимо, и устанавливаем их обратно в топливную рампу. Рекомендуем перед установкой смазать уплотнительные кольца силиконовой смазкой, чтобы не повредить их во время сборки.

16

Также необходимо смазать резинки форсунок и со стороны установки в коллектор.

17

Вот весь инструмент необходимый для снятия и установки топливных форсунок.

18

Работа окончена. Перед первым запуском двигателя необходимо несколько раз включить и выключить зажигание, чтобы наполнить топливную рампу бензином.

Характеристики ВАЗ 2110 инжектор 8 клапанов рабочим объемом 1.5 и 1.6 литра.

1. Двигатель ВАЗ 2111 1.5 л. 8-клапанов инжектор
2. Рабочий объем – 1499 см3
3. Количество цилиндров – 4
4. Количество клапанов – 8
5. Диаметр цилиндра – 82 мм
6. Ход поршня – 71 мм
7. Мощность – 76 л.с. (56 кВт) при 5600 оборотах в минуту
8. Крутящий момент – 115 Нм при 3800 оборотах в минуту
9. Степень сжатия – 9.9
10. Система питания – распределенный впрыск
11. Разгон до 100 км/ч – 14 секунд
12. Максимальная скорость – 167 километров в час
13. Средний расход топлива – 7,2 литра

Двигатель ВАЗ 21114 1.6 л. 8-клапанов инжектор

1. Рабочий объем – 1596 см3
2. Количество цилиндров – 4
3. Количество клапанов – 8
4. Диаметр цилиндра – 82 мм
5. Ход поршня – 75.6 мм
6. Мощность – 81.6 л.с. (60 кВт) при 5600 оборотах в минуту
7. Крутящий момент – 115 Нм при 3800 оборотах в минуту
8. Степень сжатия – 9.6
9. Система питания – распределенный впрыск
10. Разгон до 100 км/ч – 13.5 секунд
11. Максимальная скорость – 170 километров в час
12. Средний расход топлива – 7,6 литра

Замена форсунок автомобилей ВАЗ 2110–2112

Поломки форсунок вызывают перебои в подаче топлива в цилиндры и нарушение пропорций горючей смеси. Эти последствия отражаются на характере движения автомобиля, работе зажигания, расходе топлива, стабильности холостых оборотов и содержании СО в выхлопе.

Таблица: неисправности форсунок инжекторных двигателей

Неисправность	Проявление неисправности	Способ выявления и сопутствующие признаки неисправности
засорение (закоксовывание) сопла распылителя	большой расход бензина; затруднённый запуск при низкой температуре; ухудшение динамики.	осмотр и проверка снятой форсунки
разгерметизация клапана (форсунка течёт)	большой расход бензина; двигатель «троит» или детонирует; затруднённый запуск.	превышение нормы CO на 1–1,5% на каждую неисправную деталь
зависание клапана (клапан закрыт)	двигатель «троит»	отсутствие реакции работающего мотора на отключение электропитания форсунки
нестабильное зависание клапана	плавают обороты; двигатель «троит».	отсутствие реакции работающего мотора на отключение электропитания форсунки; замена детали заведомо исправной.

Для замены форсунок понадобится следующий инструмент:

• рожковые ключи на 17 и на 13,
• шестигранный ключ на 5,
• торцевые ключи на 10 и на 13,
• крестообразная отвёртка.

Чтобы добраться до этих деталей, следует снять топливную рейку. Последовательность демонтажа для восьми и шестнадцатиклапанных моторов различна.

Видео о снятии и чистке форсунок на ВАЗ-2114

привет читатели моей ласточки и просто те кто случайно забрел на эту запись.давненько я нечего не выкладывал, т.к с машинкой нечего не делал, она меня радует день от о дня, не капризничает и не ломается, тьфу тьфу тьфу. Но вот выходные и руки немного зачесались, захотелось чего нибудь сделать, как нибудь побаловать свой тазик)давно уже думал провернуть данную манипуляцию, но как то все не решался, боялся, а в сервисе за это просят 2500. решил попробую, лучше меня ни кто не сделает, сэкономлю денег и как ни как обслужу машину.

None для начала я стырив идею у многих ребят с драйва, собрал приборчик для чистки форс.для этого я купил:

1) термоусадка. 2) провод 2 метра 8руб/метр3) балон хеин гир (для чистки карбюраторов и ДУ)4) лампа 12 вольт 21 ватт. 5) кнопка без фиксации (это означает что нажав на нее она замкнула, отпустили, она разомкнула цепь.

т. е цепь замкнута только пока вы удерживаете кнопку)6) пара крокодилов, для АКБ7) шприц 2mL, можно использовать 5mL. колодка для форсунки 1.

ну и конечно паяльник у меня был. получилась вот такая штуковина.

дальше бежим к машине, снимаем рампу вместе со жгутом проводов и форсунками. описывать не буду подробно, просто последовательность опишу без фото.

1) снимаем АКБ2) снимаем подводящии патрубок от дросселя к фильтру3) если не трудно снимите сам кожух воздушного фильтра, будет удобнее4) снимаем с фиксатора клапан отсорберра и отводим в сторону (тоже для удобства)5) скидываем основную фишку с колодки проводов форсунок (такая здоровенная правее рампы)6) ВАЖНО! спускаем давление из топливной рампы (слева рампы нипелек)7) так же не менее ВАЖНО! ДВУМЯ ключами на 17 откручиваем гайку крепления рампы к магистрали

почему двумя? да потому что одним ключем вы держите контр гайку на магистрали, вторым откручиваете гайку рампы, иначе вы просто нахрен свернете магистраль по окружности и я не знаю что даже дальше делать :D8) откручиваем два винта под шестигранник на 5

(крепление рампы)9) осторожно покачивая рампу вынимаем ее в сборе с форсунками и проводами, в сторону правого борта авто

дальше я просто снял форсунки с рампы и приступил промывать.фиксируя как можно герметично систему и балон хаигиер, прерывисто жмем кнопку и давим на распылитель балона.

воаля, все почистили, протерли, собрали, кстати не забываем менять уплотнительные колечки форсунок и еще ооочень ВАЖНО на конце рампы, где идет гайка крепления к магистрали, так же есть колечко, не теряем его. вот фото форсунок до(справа) и после чистки (слева)

вот фото рампы в сборе с новыми кольцами и после чистки.

поставить обратно на машину еще не успел, отзыв о изменении работы двигателя оставить не могу, но завтра обещаю напишу в комментарии)всем спасибо и не бойтесь этой процедуры, я все делал сам, один и первый раз))).

– Помогите подобрать форсунки #1

Алексей112СпасОтправлено

Здравствуйте дорогие форумчане. Понадобилась замена форсунок на ваз 2114 1.6 8 кл., но ни какой инфы какие ставить в интернете нет.В сервисе сказали брать бош.Подскажите какие именно бош подойдут на мой двигатель. #2

АлексейВОтправлено

Наберите в гугле “взаимозаменяемость форсунок ваз” и наслаждайтесь таблицами. #3

Алексей112СпасОтправлено

None Наберите в гугле “взаимозаменяемость форсунок ваз” и наслаждайтесь таблицами.

Спасибо) #4

zozhОтправлено

а без подбора то ваще никак они не форсунят? 86% ДБЛ БЛД #5

Юрий ПетровичОтправлено

Форсунят,коррекции по топливу вытянут. Голод пережили,разруху пережили ,изобилие тоже переживем. #6

MozgopravОтправлено

None Здравствуйте дорогие форумчане. Понадобилась замена форсунок на ваз 2114 1. 6 8 кл.

, но ни какой инфы какие ставить в интернете нет. В сервисе сказали брать бош. Подскажите какие именно бош подойдут на мой двигатель.

• Зарегистрируйтесь, чтобы создать тему
• Зарегистрируйтесь, чтобы ответить

• 24techno-guide.ru
• carfrance.ru
• www.drive2.ru
• teron.online

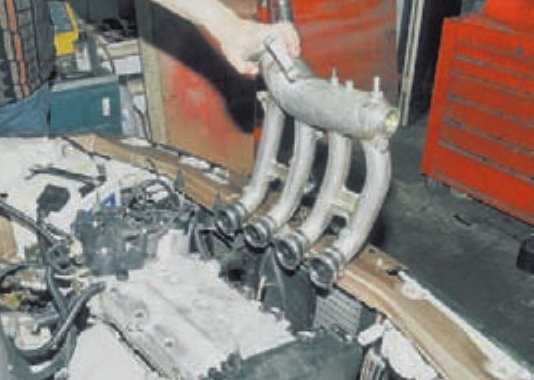

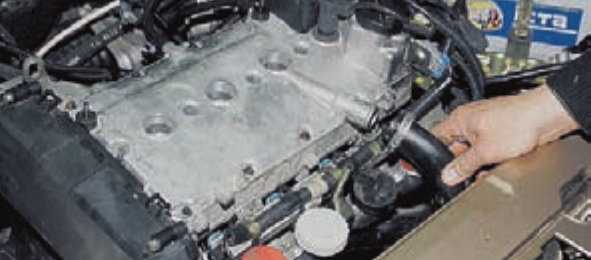

Демонтаж топливной рейки двигателя ВАЗ-2112
