Какие форсунки поставить на ваз 2109

Способы очистки форсунок ВАЗ 2109 (пошагово)

Существует два метода очистки топливных распылителей, у каждого из которых есть свои нюансы.

Первый способ. Вам потребуется: запасное уплотнительное кольцо, очиститель для карбюратора (спрей), очиститель для инжектора.

Особенности проведения:

1. Извлекаем каждую форсунку.

2. Берем любую емкость и выливаем туда очиститель для инжектора.
3. Помещаем распылитель в емкость и даем им прокиснуть некоторое время.
4. Параллельно зачистите регулятор холостого хода с помощью карбюраторного очистителя.
5. Вокруг сопла форсунок есть нагар — кокс. Его консистенция похожа на смолу. Придется поковырять его и немного повозиться с загрязнениями. Так выполняется наружная очистка.
6. Что касается внутренней чистки, то вам понадобится насос с манометром (ножной) и источник напряжения 3-12 Вольт.
7. В насосе снимаем конец шланга и заливаем внутрь инжекторный очиститель, затем одеваем шланг на форсунку.
8. Накачиваем ее до шести атмосфер и подаем напряжение в три Вольта. Добавьте мощности, если форсунка не щелкает.
9. Подавать электричество необходимо периодами, на небольшое время, при этом подкачивая насосом. Таким же образом прокачиваем все распылители топлива.

Второй способ. Вам понадобится: уплотнительное кольцо, манометр, насос, очиститель для карбюратора (спрей).

Особенности проведения:

1. Очиститель для инжектора меняем на спрей.
2. Повторяем вышеописанные мероприятия, только с карбюраторным очистителем.
3. Затем обязательно проводим наружную зачистку устройств для удаления нагара.
4. Для этого нанесите на чистую ткань спрей и обработайте ею топливные агрегаты.
5. Благодаря средству кокс размякнет и без проблем счистится. Вы можете помочь себе зубочистками или отверткой.
6. Перед монтажом распылителя на место в обязательном порядке смажьте уплотнительные кольца раствором воды и мыла.

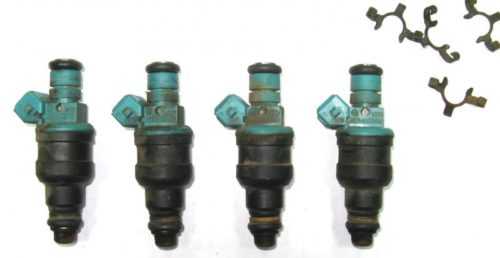

Форсунки ВАЗ 2109 (инжектор), устройство, принцип действия, месторасположение

Форсунка в двигателе автомобиля ВАЗ2109 предназначена для точной подачи топлива во впускной коллектор на разных этапах работы двигателя. Форсунки расположены непосредственно на топливной рампе системы подачи горючего. Один конец каждой форсунки вставлен в специальное посадочное гнездо топливной рампы, дугой конец находится во впускном коллекторе двигателя.

Форсунка представляет собой несложное устройство для подачи топлива, имеющее электромагнитный запорный игольчатый клапан. От топливной рампы внутрь форсунки через топливный фильтр под высоким давлением поступает горючее. Внутрь коллектора оно впрыскивается через распылитель, на впускной клапан.

На поверхности распылителя форсунки есть четыре калиброванных отверстия. Внутри корпуса находится маленький электромагнит. Когда на магнит подается электричество, он поднимает иглу, пропуская горючее. Когда магнит обесточивается, возвратная пружина возвращает иглу в исходное положение перекрывая подачу топлива.

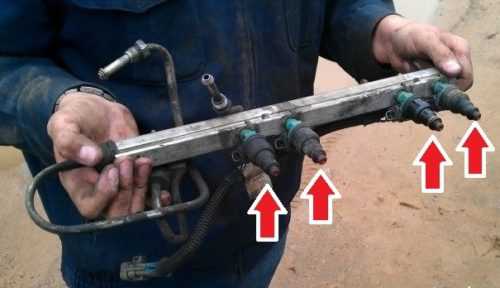

Посадочное место форсунки на топливной рамке имеет уплотнение, сделанное из резиновых колечек. Кроме этого, форсунка дополнительно закреплена специальной штопорной скобой. Электромагнит оснащена выводами, которые размещены в соединительной колодке форсунки. В этом месте присоединяют жгут проводов ЭСУД.

Принцип работы форсунки следующий: внутрь детали из топливной рампы системы подачи топлива постоянно поступает горючее под высоким давлением. Управляющий импульс (контроллер) в определенный момент подает напряжение на электромагнит форсунки, открывая клапан. При этом топливо, которое находится под давлением, подается непосредственно на распылитель, после чего впрыскивается внутрь коллектора в виде так называемого конического факела.

Внутри коллектора горючее превращается в воздушную смесь и всасывается в цилиндры через впускной клапан. Время открытия клапана форсунки, и, соответственно, количество топлива, которое поступает в цилиндр, регулируется контроллером и напрямую зависит от времени работы двигателя (продолжительность подачи импульса). Как только клапан обесточивается, запорная игла возвращается в исходное положение, и подача топлива прекращается.

Особенности инжекторных топливных систем

К преимуществам инжекторных топливных систем (ТС) относятся:

• постоянный уровень давления в топливной системе;
• качественное распыление топливной смеси;
• быстрое нагнетание горючей смеси;
• снижение шума при работе мотора;
• полная независимость комплекса от режимов эксплуатации двигателя;
• возможность реализации нескольких впрысков одновременно;
• снижение токсичности выхлопных газов;
• снижение выбросов в окружающую среду твёрдых загрязнений;
• снижение расхода топлива;
• заметный рост производительности.

Устройство и принцип действия инжекторных топливных систем

Основным элементом топливной системы является насос, который создаёт и поддерживает необходимое давление топлива. Встречаются различные конструкции насосов, но принцип их работы одинаков.

Основным элементом топливной системы является бензонасос

Сама ТС состоит из следующих компонентов:

• топливопроводы;
• топливный бак;
• топливные фильтры;
• топливный насос (ТН);
• топливная рампа (ТР);
• форсунки (инжекторы) для каждого цилиндра мотора;
• датчик давления топлива, расположенный на рампе;
• блок управления, регулирующий величину давления и объём топлива для максимально эффективной работы.

Топливная система автомобилей ВАЗ 2114/15 устроена достаточно просто

Корректная работа топливного комплекса позволяет:

• уменьшить температуру охлаждающей жидкости в системе;
• снизить нагрузку на топливный насос;
• значительно сократить выбросы.

Устройство ограничителя давления

Давление топлива в системе может регулироваться двумя способами — механическим и электронным.

Механический ограничитель состоит из специального плунжера с пружиной, установленного в топливной магистрали. При избыточном давлении лишнее топливо через клапан сбрасывается обратно в бак.

Электронный ограничитель — более современное устройство. Электроника позволяет намного быстрее привести давление топлива к рабочим значениям. Это существенно увеличивает эффективность ТС.

Форсунки впрыска

В современном инжекторном двигателе используются форсунки с электромагнитным или электронным управлением. Они работают следующим образом:

1. С топливной рампы топливо под давлением подаётся к инжектору.
2. Топливо поступает в полость, выполняющую функцию распылителя.
3. По команде электронного блока управления (ЭБУ) в инжекторе открывается клапан.
4. Топливо поступает в сопло форсунки.
5. Происходит распыление топлива и его дозированная подача в цилиндр двигателя.

Этот процесс измеряется миллисекундами. Так как работа топливной системы регулируется ЭБУ, при ремонте и замене форсунок следует тщательно соблюдать алгоритм, регламентированный производителем авто.

При замене должны использоваться оригинальные форсунки или аналоги, предусмотренные инструкцией по эксплуатации авто. В противном случае некондиционные форсунки могут привести к выходу из строя других элементов двигателя.

Замена форсунок

Сложность выявления неполадок в работе форсунок в том, что топливная система достаточно разветвлённая и приходится диагностировать работоспособность всех её частей. Например, такая неисправность, как снижение мощности мотора, может иметь две причины — выход из строя форсунок или выработку ресурса насоса.

Засорение форсунок может выражаться в резких рывках двигателя во время движения или нестабильности холостого хода. К тому же и увеличение расхода топлива может считаться признаком поломки форсунок.

Проверить работоспособность каждой форсунки можно даже без их снятия. Достаточно просто завести двигатель и по очереди снимать провода с коннектора каждой форсунки. Если сразу же после снятия мотор начнёт дёргаться или заглохнет, то форсунка в порядке. В том случае, если стабильность работы двигателя не меняется со снятием провода, то форсунка нуждается в тщательной чистке или даже замене.

Чистка форсунок своими руками

Чистку форсунок можно производить сняв их с двигателя (рампы) или не снимая. Вариант без снятия форсунок более легок, но в данном случае невозможно определить качество чистки форсунок.

Если промывка будет осуществляться с демонтажем форсунок, то необходимо заменить уплатнительные кольца.

Чистить форсунки своими руками можно несколькими способами.

Самое простое — это добавление в топливный бак специальных жидкостей.

Используя такие средства, которые выпускают почти все производители автохимии, Вы прочистите все от бензобака до форсунок. Но нужно учитывать то, что вы рискуете отмытой грязью еще больше засорить форсунки. Этот способ будет эффективным при относительно чистой топливной магистрали и его нужно использовать в качестве профилактики.

Чистку форсунок снятых с двигателя производят с помощью специальных составов, которые пропускаются через форсунку. Данный метод не сложен и легко реализуется в гараже.

1. Нам потребуется снять форсунки с двигателя. На разных автомобилях это делается немного по разному.

2. Приготовить «устройство» для промывки форсунок.

Нам понадобится баллончик с жидкостью для очистки форсунок или карбюратора, шприц (5мл) и любая емкость.

3. Теперь необходимо подключить форсунку к питанию, для имитации работы двигателя.

Чистка форсунки своими руками происходит при подаче на форсунку напряжения в 12 В, и для того чтобы не спалить форсунку нам нужно в разрыв «+» провода форсунки подключить 12 вольтовую лампочку. Выключатель нам нужен для кратковременной подачи напряжения на форсунку.

4. Схема собрана, теперь можно приступить к промывке форсунок своими руками.

5. Накачиваем давление в шприц (пару раз прыснув из баллончика) и кратковременно подаем 12 вольт на форсунку.

6. продолжаем до тех пор пока распыление жидкости не станет равномерным.

7.Собираем все в обратной последовательности, не забывая установить новые уплотнительные кольца.

Всем удачи на дорогах.

Мой блог находят по следующим фразам

https://youtube.com/watch?v=2lX9fJXOk_s

Источники

• http://vaz-russia.ru/remont-vaz-2108/chistka-forsunok-na-vaz-2108-vaz-2109-vaz-21099.html
• http://car-hobby.ru/chistka-forsunok-vaz-2.html
• http://xn—80aaecx8b1a.xn—p1ai/чистка-форсунок-своими-руками/

Советы профи: как выбрать новые форсунки хорошего качества

Правильнее всего будет искать новые форсунки для своего авто, ориентируясь на VIN-код. Объясняется это тем, что практически все детали инжекторного двигателя относятся к одному типу, подогнаны друг под друга. Если при выборе форсунок допустить ошибку, двигатель начнет «троить» и потеряет мощность.

Нужно отметить, что опираясь только на технические характеристики, подобрать подходящую новую форсунку вряд ли получится. Дело в том что, модели одной линейки, но разных годов выпуска, могут оснащаться разными деталями. В этой ситуации лучший выход – узнать коды старых форсунок и найти такие же.

Важный момент: не путайте форсунки для бензина с форсунками для газа. Работают они по-разному. Так, газовая форсунка отличается тем, что имеет малое сопротивление – если на нее подать 12 вольт, она сразу сгорит.

Что касается производителей, то, конечно же, рекомендуется покупать продукцию проверенных брендов. Это, в первую очередь, Siemens, Bosch (Германия), Delphi (США). Из более дешевых вариантов подойдут altek, OMVL (Италия), Hana (Южная Корея).

https://youtube.com/watch?v=Jv7kL96omLI

Признаки неисправности топливных форсунок ВАЗ 2109

Существует ряд признаков, указывающих на потребность по меньшей мере демонтировать и проверить распылители топлива. После этого принимается решение о замене или чистке компонентов

Обратите внимание на то, как ведет себя транспортное средство и конкретно силовой агрегат. Они укажут вам на проблемы с форсунками

Это может проявляться таким образом:

• Мотор выдает меньшую мощность, прежняя эффективность разгона не ощущается.
• При плохой работе мотора и недостатке мощности расход топлива все ровно увеличивается.
• Плохой запуск — не редкий симптом выхода форсунок из строя.
• Если силовой агрегат плохо держит холостые обороты, это тоже может указывать на проблемы с форсунками.
• Увеличение количества токсичных элементов в выхлопных газах.
• Повышение оборотов на холостом ходу.

Форсунки Siemens Deka

С форсунками Сименс никакой определённости нет, поскольку завод может устанавливать на один и тот же двигатель форсунки разных маркировок. Тем не менее есть чёткое различие между форсунками для восьмиклапанных и для 16-клапанных двигателей.

В первом случае форсунка однофакельная, во втором — двухфакельная, то есть распыляет топливо на каждый из впускных клапанов отдельно.

Они маркируются как VAZ20734 (оранжевая маркировка) и 20735 (синяя маркировка). На восьмиклапанных двигателях может применяться форсунка Siemens 6393 с толстым факелом. Её производительность 1,662 мг/сек, а рабочее давление 3 атм. Каждая из этих форсунок может быть установлена на двигатель ВАЗ-2114.
