Замена шаровой

Замена шаровых опор Ваз 2114

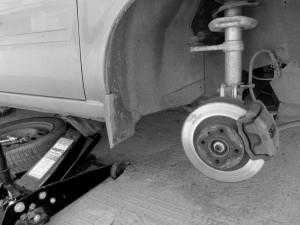

Для начала ослабляем колесные болты и вывешиваем колесо, на котором будет производится замена. После чего ставим автомобиль на ручник, устанавливаем противооткатные упоры(можно и обычные кирпичи), поддамкрачиваем колесо и снимаем его

После этого нам предоставляется пространство ля маневров и можно начинать откручивать гайку крепления шарового пальца опоры к рычагу. Для этого используем накидной ключ или головку с трещеткой

Теперь нам необходимо воспользоваться съемником, что бы палец шаровой выскочил из посадочного места.

После этого начинайте откручивать ключом на 17 2 болта крепления шаровой к поворотному кулаку. Возможно, что у вас будут там болты TORX. Именно они идут с завода.

Далее нам надо что бы палец шаровой окончательно вышел из посадочного места. Для этого надо подставить под тормозной диск упор(например кирпич) и немного приопустить автомобиль домкратом.

После чего берем новую шаровую опору ваз 2114-2115, набиваем под пыльник смазки и устанавливаем ее на место. Вся работа по установке шаровой опоры производится в обратном порядке.

Вот так, совсем не сложно можно заменить шаровую опору на ваз 2114-2115. У опытного автомобилиста на это уйдет 20-25 минут. Если же у Вас опыт небольшой, то вам понадобится чуть больше — 45-50 минут.

В этой статье мы расскажем о том, как произвести ремонт подвески на автомобиле ВАЗ 2114, а конкретнее — о замене шаровых опор. Это элементы, которые выходят из строя чаще всего, несмотря на то, что они являются практически вечными. Если судить по инструкция к применению. Но на срок службы шаровых опор влияет манера езды автомобилиста, качество дорожного покрытия, а самое главное — первоначальное качество изделия.

К сожалению, все чаще можно встретить на рынке некачественный товар, восстановленный, который прослужит очень мало. Существует мнение, что восстановленные шаровые опоры могут работать еще довольно долго. Но есть ли смысл в восстановлении такого простого и довольно дешевого механизма?

Стоимость шаровой опоры на автомобиль ВАЗ 2114, а также на большинство переднеприводных моделей, составляет не более 500 рублей. Причем за такую цену вы приобретете очень качественный товар. Но давайте ближе к теме статьи, а именно — к проведению ремонта подвески автомобиля.

Опасности изношенной шаровой

Большинство «специалистов» считает, что шаровая должна быть жесткой и зажатой. То есть, она должна шевелиться, но обязательно с большим усилием. Это в корне неверное утверждение. Да, правильная шаровая движется в обойме тяжело, но с небольшим усилием, иначе не будет закусывать. Это чревато повышенным износом самой опоры.

Основной же момент, которые покажет, что надо заменить деталь – это вертикальный люфт. То есть, шаровая не должна стучать. Если она стучит, то рано или поздно палец просто вырвет из обоймы

А если принять во внимание тот факт, что в нашей стране действует только один закон – закон подлости, то произойдет это в самый неприятный и неподходящий момент

Следующая опасность, которая заключается в изношенной шаровой опоре – это ее поперечный люфт. У большинства современных переднеприводных автомобилей схождение передних колес равно нулю, то есть, они параллельны друг другу. Зачатую люфт в шаровой дает ход колеса 2-3 миллиметра, что сказывается на геометрии колес далеко не лучшую сторону. А это, в свою очередь. Ведет к опасности при вождении, а так же появляется риск потери одной из покрышек за весьма короткий пробег.

Замена шаровой lada 2114 (ваз 2114)

Следить за шаровыми опорами на автомобилях Ваз нужно очень тщательно. В случае несвоевременной замены неисправной шаровой ее может просто вырвать и колесо автомобиля отправится в свободное плаванье, автомобиль потеряет управление и все это может привести к очень печальным последствиям.

Для того, что бы избежать таких неприятностей, достаточно лишь поддерживать шаровые опоры в исправном состоянии. В этой статье мы разберемся как диагностировать и заменить шаровые опоры на ваз 2114-2115.

Диагностика шаровых опор ваз 2114

Итак, первое с чего нужно начать — это диагностика шаровых опор. Неисправные шаровые имеют следующие признаки:

• Во время движения по мелким неровностям на небольшой скорости появляется характерный стук
• При повороте руля появляется характерный скрип(не путать с хрустом при движении)
• При движении прямо автомобиль «подвиливает»
• Неравномерный износ шин

Если Вы считаете эти симптомы слишком косвенными то есть более точный способ диагностики шаровых опор:

Вывесить колесо, на котором планируется диагностика, над землей. Монтажную лопатку(или просто монтировку) установить промеж рычагом поворотным кулаком в районе шаровой опоры и покачать вверх-вниз. Если при этом вы чувствуете или слышите стуки — пришло время менять шаровую опору.

Единственным минусом такой диагностики является, пожалуй то, что при этом нужно место где вывесить автомобиль. Можно конечно выполнить данную операцию с помощью пенька или кирпичей(можно использовать подкатной домкрат), но придется лежа залазить под машину. При этом нужно быть очень аккуратным, что бы машина не соскочила и не покалечила вас.

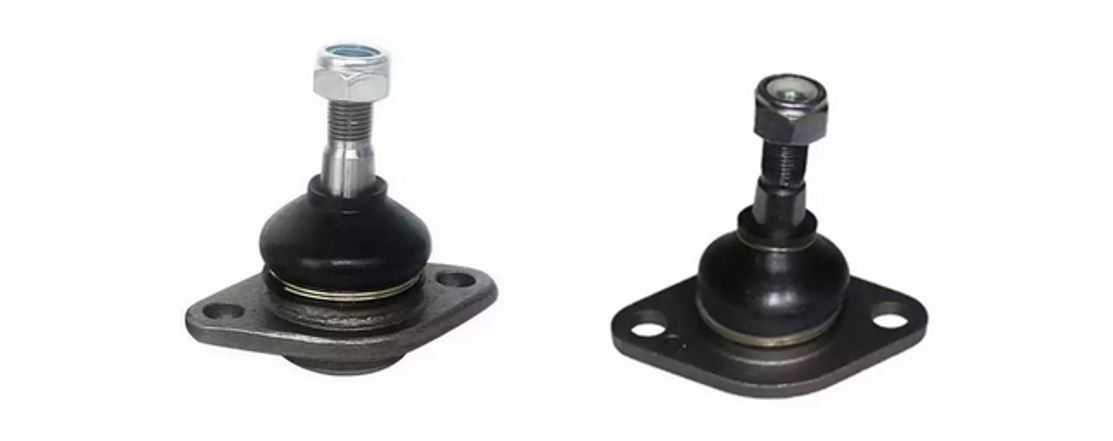

Шаровая опора на ВАЗ 2114

Конструкция и механизм крепления шаровой опоры на отечественных ВАЗах несколько отличен от способа фиксации на зарубежных марках. В частности:

• вместо привычного рычага подвески встроена цельная металлическая балка;
• шаровая опора крепится верхом вниз.

На первый взгляд ничего особенного, но при систематической эксплуатации по пересеченной местности фаска пальца деформируется, подвергается ударам о неровности дорожного полотна. Вследствие чего владелец испытывает трудности при демонтаже.

Нередко, из-за чрезмерного повреждения резьбы на пальце, задействуют шлифовальную машину, сварочный аппарат для срезания фаски.

Диагностика неисправности.

Чтобы определить неисправность шаровой опоры, достаточно прислушаться к стукам подвески при движении автомобиля по неровностям дорожного покрытия. В идеале, никаких стуков не должно быть, но если шаровая опора неисправна, то при движении на относительно большой скорости по выбоинам можно услышать довольно неприятный звук, который говорит о возникновении люфта между шарниром, рычагом и ступицей колеса.

Чтобы убедиться в этом факте, можно проделать несложный тест, который не представляет собой ничего сложного. Для этого установите под задние колеса противооткатные упоры, а переднее колесо, откуда исходит шум, поднимите с помощью домкрата. Теперь возьмитесь за него двумя руками по вертикали и попробуйте покачать в горизонтальной оси. Для чистоты эксперимента рекомендуется попросить напарника в этот момент выжать педаль тормоза. Если колесо будет качаться в сопровождении небольшого люфта, то шаровая опора нуждается в замене.

Настоятельно не рекомендуется тянуть с этим процессом. Дело в том, что изношенная шаровая опора может создать неприятности для водителя при прохождении поворота. Как правило, она ломается и нарушает крепление ступицы с рычагом. Таким образом, колесо выворачивает вместе с рычагами, и автомобиль становится неуправляемым. В лучшем случае можно ограничиться ремонтом подвески, в худшем – попасть в ДТП.

Как поменять шаровую на ВАЗ 2109?

После обнаружения всех признаков неисправности, можно приступать к замене элемента. Данная операция не представляет собой ничего сложного, а потому под силу любому водителю, который имеет стандартный набор инструментов и место проведения соответствующего ремонта.

Прежде всего, необходимо приобрести соответствующую шаровую опору. Самое главное в этом деле – это избавить себя от покупки бракованной детали. В первую очередь, обратите на цену изделия. Она не должна быть слишком низкой. Для экономии на материалах, производители изготавливают такие шаровые из всякого хлама, в результате чего, получается шарнир, который подлежит замене уже через месяц эксплуатации. Самая известная и проверенная фирма – «Трек». Если имеется возможность – покупайте шаровые опоры именно этой фирмы.

Порядок действий:

1. Сорвите колесные болты и поднимите колесо при помощи домкрата. Далее нужно полностью открутить болты и снять колесо. Для удобства рекомендуется заранее повернуть колесо в противоположную сторону от проведения работы.
2. Теперь необходимо найти соединение шарового шарнира с рычагами. Оно располагается в нижней части подвески. Обработайте это место при помощи щетки по металлу и жидкостью WD-40.
3. Открутите гайку пальца, но не полностью. При помощи съемника выдавите шаровую опору из ступицы. После появления соответствующего щелчка, вытащите съемник и до конца выкрутите гайку крепления пальца.
4. Теперь открутите крепление шаровой опоры на рычагах и снимите ее. Установите на ее месту новую деталь и затяните гайки крепления.
5. Забейте под пыльник новой шаровой опоры порцию смазки и установите ее в обратном порядке. В этот раз, при установке применение съемника совершенно не обязательно, так как палец можно затянуть при помощи гайки.
6. Дальнейшая сборка производится в обратном порядке.

На этом замена шаровой опоры завершена. Желаем вам удачи на дорогах!

Замена шаровой опоры на ВАЗ 2114

После завершения комплексной диагностики, приступаем к замене шаровой опоры:

• для удобства используем смотровую яму или подъемник. Платформу, дорожную эстакаду не рассматриваем ввиду непрактичности;
• выполняем основные меры безопасности: устанавливаем противооткатные башмаки, выжимаем рычаг стояночного тормоза, включаем первую скорость для придания устойчивости;
• отвинчиваем крепежные болты, снимаем колесо;
• выкручиваем два болта на «14», фиксирующих верхнюю часть шаровой опоры к поворотному кулаку;
• по аналогии выкручиваем нижнюю гайку, фиксирующую палец;
• далее с помощью крабовидного съемника выпрессовываем палец с основы. Делаем это крайне аккуратно, чтобы не повредить шаг резьбы. Подкладываем деревянную проставку для безопасности;
• опускаем край балки вниз, извлекаем шаровую опору с посадочного места.

Проводим профилактику, дефектовку, очищаем поверхность от остатков смазки, металлической стружки, наслоений коррозии. В проушину наносим тонкий слой графитной смазки.

Если замечаний по работе и состоянию других деталей нет, приступаем к сборке конструкции вновь. По аналогии завершаем замену на противоположной стороне. Последующая профилактика через 15000 км, замена не ранее чем через 35 – 40 тыс. км. Замена шаровой опоры своими руками окончена. О том, сколько стоит услуга в СТО, уточняйте непосредственно у мастеров.

Какой производитель шаровых опор лучше. Принципиальных отличий нет, главное, чтобы полностью совпадали каталожные артикулы с данными руководства по эксплуатации.

Рекомендации по обслуживанию подвески, увеличению сроков эксплуатации механизмов

• приобретайте запчасти, комплектующие исключительно в сертифицированных точках продажи, дилеров, официальных представительствах;
• не покупайте детали, когда их стоимость нехарактерно низка, что указывает на подделку, не оригинальность;
• возьмите за правило умеренный стиль вождения машины;
• эксплуатируйте преимущественно на средних скоростных режимах в диапазоне 80 – 95 км / час. Что позволит увеличить общий ресурс узлов на 15 – 20%;
• при отсутствии личного опыта в обслуживании, пользуйтесь услугами проверенных СТО, автомастерских, где предоставляют гарантию качества на выполненные работы.

К диагностике и устранению поломки подходите комплексно, заменяйте все изношенные элементы, комплектующие. В меньшей степени пользуйтесь услугами кустарных сервисов. С целью предотвращения внезапных поломок, ежедневно проводите беглый осмотр ВАЗ 2114, проверяйте уровни масла, антифриза, жидкости в бачке омывателя.

Подготовка к замене и инструменты

Для проведения ремонта вам потребуются следующие инструменты:

1. Съемник шаровых опор. Цена такого инструмента составляет порядка 350-400 рублей. Советую вам приобрести его, так как он обязательно пригодится вам в будущем.
2. Стандартный набор ключей и отверток.
3. Смазка типа «Литол».
4. Домкрат и надежные опоры.
5. Противооткатные упоры , которые подставляются под задние колеса для недопущения скатывания автомобиля.

Вот и все, теперь необходимо подготовить автомобиль к ремонту. Для этого нужно установить противооткатные упоры, ослабить болты крепления колес, поднять ремонтируемых сторону при помощи домкрата и установить ее на опору. В качестве опоры можно использовать деревянные бруски, но нежелательно применять такие материалы, как кирпичи, шлакоблоки, и подобные. Они хрупкие и автомобиль попросту может упасть во время проведения ремонта. При необходимости проведите обработку всех резьбовых соединений проникающей смазкой типа WD-40.

Наиболее распространенные причины выхода из строя элементов подвески ВАЗ 2114

• несоблюдение собственником машины сроков проведения технического осмотра;
• последствия экономии на качественных, оригинальных запчастях, вследствие чего детали не выхаживают должного ресурса;
• агрессивный стиль вождения ВАЗ 2114. В первую очередь это автомобиль легкового класса, а не гоночный болид с соответствующими характеристиками;
• стороннее механическое повреждение поворотного кулака, суппорта, ступицы, опорного подшипника, повлекшее деформацию шаровой опоры;
• нарушение технологии установки.

Перед началом ремонтных работ мастера СТО рекомендуют проводить комплексную диагностику автомобиля с целью изучения общего состояния, идентификации поломок, корректного расчета количества запчастей, расходных материалов. Предварительный осмотр поможет точно выявить место поломки, обнаружить неисправную деталь.

Процесс самостоятельной диагностики вовсе не сложный, наличие спецоборудования, инструмента вовсе не нужно. Достаточно стандартного набора автомобильных ключей, крабовидный съемник. Выпрессовать металлический наконечник без съемника крайне сложно.

Пошаговый процесс диагностики:

• в помощь берем напарника, он будет нажимать руками на крыло, имитируя попадание машины в ухаб. Владелец из-под днища на слух определяет источник;
• если первый способ не принес желаемого результата, воспользуемся старым, проверенным дедовским методом: монтировкой проверяем состояние креплений элементов подвески, ступицы, поворотного кулака.

В исправном состоянии не должно быть сторонних звуков, скрипов, скрежета. В противном случае узлы подлежат замене новыми.

Производитель в инструкции по эксплуатации указывает на максимальный свободный ход пальца шаровой опоры в 0.8 мм. Без наличия специального оборудования проверить допустимый зазор невозможно.

Параллельно с диагностикой и заменой элементов подвески, осматриваем поворотный кулак, ступицу, опорный подшипник, тормозной суппорт. Оцениваем общее состояние, принимаем решение о целесообразности замены изношенных деталей.

Так как работы проводятся вблизи амортизатора, пружины, проверяем на наличие маслянистых потеков, разгерметизацию цилиндра амортизатора. В завершение диагностируем опорный подшипник, расположенный в моторном отсеке.

Процедура замены

Итак, ваша шаровая опора уже не может выполнять свои прямые обязанности, потому ее требуется заменить. Сейчас поговорим о том, как именно выполняется подобный ремонт.

Для начала вооружитесь набором инструментов и материалов, куда входит:

• Башмаки;
• Сухая ветошь;
• Набор головок;
• Набор накидных ключей;
• Домкрат;
• Смазка литол (можно заменить на графитную смазку);
• Новые шаровые опоры;
• Переноска со светом (требуется, если в гараже темно или ремонт затянулся до вечера).

Теперь можно приступать непосредственно к ремонту

Здесь важно соблюдать определенную последовательность ваших действий. Она позволит не допустить распространенные ошибки, а также грамотно собрать узел обратно после замены старых опор

1. Заедьте на смотровую яму или поднимите машину с помощью подъемника. Поскольку речь идет о самостоятельном ремонте, вряд ли у вас окажется собственный подъемник. Потому обойдется простой смотровой ямой.
2. Заглушите мотор, включите ручной тормоз до упора и застопорите колеса при помощи блокировочных башмаков.
3. Залезайте под автомобиль и накидными ключами откручивайте фиксирующий болт пальца опоры, расположенный на ступице.
4. Монтировкой крайне аккуратно снимают опору с ее места установку.
5. Накидным ключом на 17 миллиметров откручиваются два болта с кронштейна. Они отмечают за крепление нижней части опоры к найденному кронштейну.
6. По сути, шаровая опора с вашего автомобиля теперь может упасть на пол. Это вполне нормально, но только берегите ноги.
7. Запомните, что шаровые опоры являются исключительно одноразовыми элементами автомобиля. Это говорит о невозможности ее ремонта ни при каких условиях. Любые советы на этот счет будут напрасной тратой вашего времени. Просто купите новые опоры и все.
8. Избавьтесь от старой опоры.
9. Не лишним будет в это же время проверить тормозные колодки, их текущее состояние. Если вы отыскали признаки неисправности, обязательно параллельно выполните замену колодок.
10. Проинспектируйте кронштейн. Если он цел, не имеет следов износов, тогда оставляйте его на месте. Если состояние подозрительное, лучше заменить. Это касается и сайлентблоков. Они также могут износиться и выдавать характерный стук при движении автомобиля. Потому не лишним будет заменить и этот элемент, раз вы уже разобрали узел.
11. Смазкой обработайте седло наконечника вашей ступицы, что позволит в будущем намного проще извлечь элемент в процессе ремонта.
12. Поставьте новую опору на место старой шаровой опоры.
13. Соберите узел в обратной последовательности, проверьте автомобиль в действии.
14. Если при проезде неровностей машина ведет себя тихо, вы совершенно правильно определили причину шума, а также сумели грамотно заменить шаровую опору.

https://youtube.com/watch?v=RNvEEiKFluI

Проведение замены

Теперь настал ответственный момент, необходимо снять старую шаровую опору ВАЗ 2114 и на ее место установить новую. Сначала при помощи ключа на «19» выкручиваете гайку, которая крепит палец шаровой опоры к ступице переднего колеса. После этого необходимо установить съемник таким образом, чтобы небольшой шарик на его болте находился четко посередине пальца шарнира.

Аккуратно вкручиваете этот болт, покуда палец не сойдет со ступицы колеса. После этого необходимо ключом на «17» выкрутить болты, которыми произведено крепление обоймы шарнира к рычагу подвески автомобиля ВАЗ 2114. Вот и все, демонтаж закончен. Осталось теперь только поставить новый шарнир, который желательно предварительно смазать «Литолом». Признаться честно, я использовал для этой цели и смазку типа ШРУС.

Разницы особо и не заметил, шаровые опоры работают без проблем уже третий год

Обратите внимание на то, что при установке нового шарнира, возможно, придется под рычаг устанавливать несколько брусков из дерева, а кузов опускать, чтобы палец шаровой вошел в отверстие на ступице. Но эту работу можно выполнить при помощи хорошей монтировки

На этом ремонт окончен, удачи вам на дорогах и поменьше поломок!

При качестве российских дорог и поставляемых комплектующих в магазины запчастей, шаровые опоры на автомобилях ВАЗ 2114-2115 приходится менять довольно часто, хотя бывают и исключения, и они ходят по 50-70 тысяч километров. Произвести замену можно самостоятельно, но под рукой должны быть все необходимые инструменты, полный список которых приведен ниже:

1. домкрат
2. молоток и монтажная лопатка
3. ключ на 17 и 19
4. головки и трещотки для большего удобства
5. специальный съемник шаровых опор

Первым делом нам стоит слегка ослабить болты крепления переднего колеса, и затем поднять переднюю часть автомобиля домкратом. Теперь можно снять колесо, предварительно отвернув до конца все болты. Желательно также подстраховаться и подставить под днище упоры, а также поставить машину на ручной тормоз.

Далее можно откручивать гайку крепления шарового пальца опоры к рычагу, использую обычный накидной ключ, либо головку с воротком:

После этого вставляем наш съемник под резинку (пыльник) опоры и откручиваем болт съемника до тех пор, пока от действия рычага приспособления, палец не выскочит из своего посадочного места:

После чего необходимо отвернуть два болта крепления шаровой ВАЗ 2114-2115 с верхней стороны, как это показано на фото ниже:

Как видно на приведенном выше снимке, с завода она прикручена болтами с профилем TORX, но в магазине с комплектом опор идут обычные болты под ключ на 17. Теперь опора практически свободна для снятия. Чтобы получить доступ к демонтажу, можно подставить под тормозной диск кирпич и аккуратно опускать домкрат, тем самым освобождая пространство для снятия:

Затем берем новую шаровую, снимаем пыльник и обязательно наталкиваем внутрь смазки, типа литол:

Ставим пыльник на место и производим замену опоры в обратной последовательности. Могут возникнуть сложности при установке, но при наличии монтировки и приложении немалых усилий, можно со всем этим справиться. Цена новых шаровых на ВАЗ 2114-2115 колеблется в зависимости от производителя в районе 300-450 рублей за штуку.

Советы бывалых автомобилистов

Каждый автовладелец становится грамотнее, больше разбирается в собственном и других автомобилях, может выполнить ремонт своими руками по мере накопления опыта.

Некоторые ремонтные работы предполагают разборку определенных узлов. И шаровая опора исключением не является. Опытные автомобилисты дают на этот счет несколько дельных советов, с помощью которых можно одновременно убить двух, а то и больше зайцев.

• Проинспектируйте состояние всего днища, раз вы забрались под автомобиль.
• Проверьте качество натяжения троса от ручного тормоза, а также убедитесь в целостности самого тросика.
• Проверьте автомобиль на предмет наличия подтеков масла, смазок, охлаждающей жидкости.
• Убедитесь в целостности поддона, защиты картера двигателя.
• Каждый агрегат проверьте на наличие механических повреждений, трещин, сколов.
• Проинспектируйте гайку-натяжитель от рулевой колонки. Ее периодически приходится подтягивать. Раз вы оказались под машиной, это удобный момент выполнить такую работу.
• Загляните в конструкцию трансмиссии, убедитесь, что трансмиссионное масло находится на нужном уровне.

Конечно же, никто вас не заставляет выполнять все эти сопутствующие проверки и профилактические работы. Но вы подумайте, кому это нужно в первую очередь? Разумеется вам. Это ваш автомобиль, целостность, исправность и эффективность которого — ваш личный интерес.

Плюс ко всему, любой самостоятельный ремонт, каждая небольшая инспекция — это монетка в вашу собственную копилку личного опыта. С ним вы сможете выполнять куда более сложные процедуры, нежели замена шаровой опоры.

Не стоит забывать еще один важный момент. Самостоятельный ремонт множества узлов — это сохранность семейного бюджета. На сэкономленные деньги вы сможете куда-то отвезти свою семью, купить что-то полезное для дома. Или приобрести комплект новых качественных шин, дисков, сделать работу по тюнингу. Ведь в техническом плане, благодаря вашим стараниям, машина находится в прекрасном состоянии.
