Замена гидроусилителя lada 2105 (ваз 2105) своим руками

Инструкция по замене рулевой колонки

К рулевой системе автомобиля необходимо относиться очень ответственно, так как она в первую очередь отвечает за безопасность автомобиля при движении. Если возникают проблемы с управлением, то их необходимо сразу же устранять. Одной из поломок в этой системе является выход из строя рулевой колонки. Процедура ее замены довольно проблематична, но при наличии нужного инструмента можно обойтись малыми жертвами. Итак, нам понадобится:

Головка на 17 и на 30
Длинный и мощный вороток
Монтировка
Молоток
Трещоточная рукоятка
Обычный рожковый ключ на 17

Итак, механизм рулевого управления (колонка) находится в левой части пространства под капотом ВАЗ 2106, получается в самом левом нижнем углу

Стоит обратить внимание, что прежде, чем приступать к ее замене, первым делом необходимо снять рулевой вал.. Когда все готово, можно приступать к ремонту

Первым делом необходимо открутить нижнюю гайку крепления колонки к рулевым тягам. Для этого понадобится довольно длинный рычаг, можно сделать из двух мощных воротков:

Когда все готово, можно приступать к ремонту. Первым делом необходимо открутить нижнюю гайку крепления колонки к рулевым тягам. Для этого понадобится довольно длинный рычаг, можно сделать из двух мощных воротков:

Чтобы ее открутить, понадобится очень сильное усилие, я упирался снизу ногами, чтобы сорвать соединение:

Вообще, желательно не откручивать эту гайку, так как потом придется сбивать колонку со шлицов, что не очень приятное занятие. Удобнее просто отсоединить колонку вместе с рулевыми наконечниками. Но так как я разбирал автомобиль полностью, для меня это не было принципиально.

После того, как гайка откручена или наконечники отсоединены, можно приступать к отворачиванию болтов крепления рулевой колонке к лонжерону. Она крепится на трех болтах. Чтобы до них добраться, лучше снять переднее левое колесо, так удобнее будет.

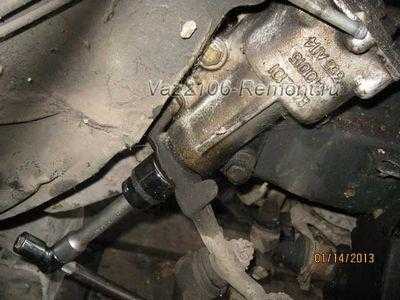

Берем головку с воротком на 17 и с обратной стороны придерживая рожковым ключом поочередно откручиваем болты:

Придерживать с внутренней стороны не очень удобно, так как пространства там очень мало, приходится наставлять ключ с торца, особенно это касается нижней гайки с одной стороны:

После того, как болты стронулись с места, можно пользоваться трещоткой, так как с помощью нее можно выполнить все намного быстрее.

После того, как болты откручены, можно смело отводить колонку в сторону:

Если наконечники отсоединены, то колонка может быть свободно снята без особых проблем. Если же вы откручивали самую большую гайку, то придется сбивать ее со шлицов, что приносит довольно много неприятностей. Цена новой рулевой колонки на ВАЗ 2106 и другие модели классики. В случае необходимости замены, покупаем новый механизм и производим установка у обратной последовательности.

Источники

http://spike.su/index.php/Рулевая-рейка-ВАЗ-2101-2106-2107.html
http://remontysvoimirukami.ru/remont-kolonok-svoimi-rukami/remont-rulevoj-kolonki-vaz-2101-svoimi-rukami.html

Установка гидроусилителя на ВАЗ 2107

В выборе комплектации ГУРа следует быть очень осторожным. Так, автолюбители на форумах нередко пишут о том, что заводские гидроусилители от «Лады Приоры» или «Нивы» частенько клинят, а в процессе эксплуатации требует повышенного внимания от водителя.

Поэтому целесообразнее не гнаться за новинками отечественного автопрома, а установить стандартный ГУР от ВАЗ 2107. А так как «семёрка» является автомобилем с задним приводом, то в передней подвеске будет использоваться механизм сразу с двумя парами поперечных рычажных элементов. Вся система рулевого управления на ВАЗ 2107, без оснащения её гидроусилителем, состоит из следующих узлов:

рулевая машинка;
три тяги с рулевыми наконечниками;
маятник;
поворотные цапфы с тягами.

Соответственно, чтобы вмонтировать в эту слаженную систему ГУР, потребуется провести некоторые доработки и модернизации. Сам же новый комплект гидроусилителя на ВАЗ 2107 обязательно должен включать следующие детали (необходимо проверить их наличие перед покупкой):

Гидравлический насос в комплектации со шкивом.
Бачок для масла.
Редукторный механизм.
Гидравлический цилиндр.
Комплект шлангов высокого давления.

Для самостоятельной установки ГУРа на «семёрку» могут потребоваться набор рожковых ключей и съёмные приспособления, однако без большого опыта работы с конструкциями автомобиля выполнять эту работу не рекомендуется.

Все элементы должны быть в наличии при монтаже

Порядок монтажа ГУРа

Традиционно в автомастерских специалисты устанавливают гидравлический усилитель рулевого колеса по следующей схеме:

Автомобиль надёжно фиксируется на подъёмник или на яму.
Снимаются передние колёса, так как они затрудняют доступ к рулевой рейке.
Специальными съёмными инструментами от сошки рулевой рейке отсоединяются наконечники тяг. В ряде случаев потребуется использования смазки, чтобы отстыковать приржавевшие детали друг от друга.
Из салона «семёрки» проводятся работы по выкручиванию шлицевых соединений и освобождению вала, на котором стоит руль.
Снимаются болты фиксации рулевой машинки к лонжерону.
На освободившееся место посадки устанавливается новый редукторный механизм, сразу же присоединяется гидроцилиндр.
В подкапотном пространстве на поверхности блока цилиндров мотора крепится специальный кронштейн.
На кронштейне фиксируется гидравлический насос, через шкив которого натягивается ременная передача коленвала.
К разъёмам и отверстиям подсоединяются воздушные и масляные шланги.
В бачок заливается необходимое количество масла (не более 1.8 литра).

После выполнения всех перечисленных работ необходимо будет прокачать гидросистему и удалить из неё воздушные пробки. Прокачка выполняется следующим образом:

Резко вывернуть руль до упора сначала в одну, потом в другую сторону.
Выполнить выворачивание несколько раз.
Произвести запуск силового агрегата.
Практически сразу же после включения мотора в работу усилие на рулевом колесе значительно сократится. Подтеканий в гидросистеме быть не должно.

Видео: процесс монтажных работ

Процедура скорректирует положение колёс и сделает езду более плавной и ровной

Бюджетное, но уникальное усовершенствование рулевого управления ВАЗ-2107

Введение

ВАЗ-2107, к которому привыкли тысячи соотечественников, по нескольким параметрам уступает зарубежным аналогам, ввиду чего автомобилисты, желающие улучшить характеристики родного авто, производят своими руками тюнинг рулевого управления ВАЗ-2107. Обдуманным и правильным решением тюнинга можно считать установку гидроусилителя или электроусилителя руля. Благодаря грамотной модернизации в автомобиле появится агрегат, посредством которого создаётся дополнительное усилие на колёса при вхождении в поворот. Произведённое усовершенствование приблизит отечественное авто к классу более дорогих зарубежных машин.

Устройство рулевой рейки и механизма Ваз 2107

Тюнинг рулевого управления

Тюнинг рулевого управления ВАЗ-2107 можно начать с вполне обоснованного решения сменить заводской руль на более спортивное приспособление диаметром 320 мм. Подобный агрегат подарит владельцу авто множество преимуществ: во-первых, он сможет парковаться с большей манёвренностью. В момент модернизации руля не стоит забывать об установке травмобезопасного стакана.

Те автомобилисты, которые предпочитают спортивный тюнинг (рейка с малым числом), должны быть готовы отдать за агрегат в два раза больше средств, нежели за простое стандартное приспособление. Однако, после установки автомобиль обретёт возможность поворачивать колёса всего за два рулевых оборота.

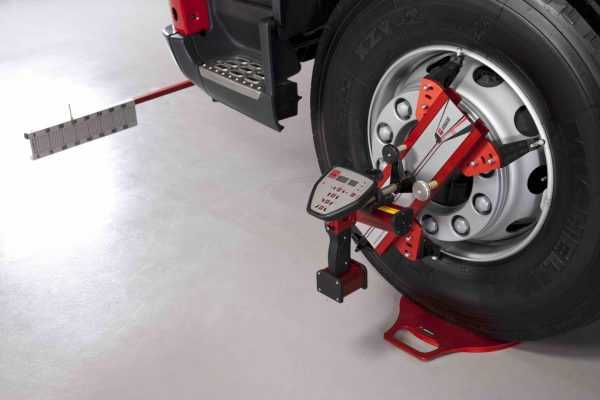

Третьим шагом по усовершенствованию авто может стать регулировка развала и схождения. Эксперты, которые много лет работают с разными моделями ВАЗа, повышают схождение и отрицательный развал на передней оси

Вместе с этим необходимо в обязательном порядке обратить внимание на схождение задней колёсной базы, которое должно, наоборот, снижаться

Установка гидроусилителя руля

Если автомобилист хочет внедрить гидроусилитель руля на ВАЗ-2107 своими руками, который завод-производитель не счёл нужным устанавливать в одну из самых бюджетных машин всего мира, он может пойти по одному из двух возможных путей. Во-первых, можно подобрать оптимальную рулевую рейку, которая имеет гидроусилитель руля и потом уже решить вопрос относительно его дальнейшего расположения в автомобиле. Правда, такое действие потребует огромных трудозатрат и средств. Во-вторых, что более целесообразно, можно купить в магазине автозапчастей готовый комплект, позволяющий произвести над стационарной рулевой рейкой всевозможные максимально полезные манипуляции.

Приобретённый гидроусилитель руля на ВАЗ-2107 будет состоять из множества деталей: насоса, шкива, рулевого редуктора, гидроцилиндра, расширительного бачка и системы шлангов.

Чтобы установить гидроусилитель руля на ВАЗ-2107, нужно начать с насоса, посредством которого осуществляется прокачка и создаётся определённое давление в агрегате. Этот насос нужно поместить на блок цилиндров, так как функционировать он будет за счёт ременной передачи. Следующим шагом нужно определить место установки шкива коленвала. Затем производится замена рулевого редуктора. Автовладельцу следует заблаговременно проверить размер приобретённого устройства, так как он, вероятнее всего, будет отличаться от заводского аналога, ввиду чего может понадобиться доработка места установки приспособления.

Устанавливая в свой автомобиль ГУР, следует внимательно отнестись к гидроцилиндру, который должен располагаться в машине согласно инструкции. Дальнейшая модернизация заключается в расположении расширительного бачка и последовательном соединении комплекса деталей шлангами высокого давления. Установленный бачок необходимо оснастить спецжидкостью, предназначенной непосредственно для гидроусилителя руля. В результате проведённой манипуляции стоит прокачать систему.

Замена цепи ГРМ на ВАЗ 2106

Демонтировать корпус воздушного фильтра с карбюратора.

Выкрутить ключом на «10» 3 гайки, ключом на «8» 4 гайки

Все действия нужно выполнять осторожно, чтоб ничего не упало на карбюратор. Если этим пренебречь, понадобится снятие этого узла, возможно, впускного коллектора.

Достать крышку трамблера, вынуть трубку, использующуюся для подачи топлива.
Ключом на «10» снять 8 гаек, прикрепляющих клапанную крышку, достать шайбы с пластинами.
Отсоединить трос подсоса и привод дроссельной заслонки.

Снять клапанную крышку с прокладкой (в идеале ее лучше заменить).

Демонтировать защиту снизу, слить антифриз в емкость, которая была подготовлена вначале.
Используя ключ на «19», ослабить гайку крепления генератора.

Ослабить хомут нижнего патрубка водяной помпы, достать его.

Отключить питание вентилятора, а также питание термодатчика на радиаторе.
Демонтировать радиатор с патрубками и термостатом.
Отпустить гайку натяжителя цепи генератора. С помощью монтировки сдвинуть его вперед.

Отсоединить ремень генератора ВАЗ 2106.
Ключом на «36» проворачивать коленчатый вал за шкив до момента совпадения меток крышки и шкива, звездочки и литья в ложе распределительного вала.

Снятие рулевого колеса.

Наверное, одним из наиболее значимых элементов в цепи рулевого управления есть рулевое колесо. Снимают руль, как правило, для замены вала, контактного кольца выключателя звукового сигнала.

Далее мы расскажем, как снять рулевое колесо, и снабдим пояснения изображениями. Итак, из инструмента вам понадобится, торцовая головка на 24 с удлинителем, отвёртка. Перед началом работы, установите передние колёса прямо, и не меняйте положения до установки руля на своё прежнее место.

На выключателе звукового сигнала подденьте рукой декоративную накладку.

Снимите её

Хочу заострить ваше внимание на том, что при снятии накладки следует проявить осторожность, и не сломать её

На ступицу рулевого колеса и рулевой вал следует нанести метки, по которым в дальнейшем можно будет определить их взаимное положение. Исключением будет случай полной замены руля.

Наставьте торцовую головку с удлинителем и отверните гайку крепления рулевого колеса

Отсоедините электрический провод, чтобы при снятии рулевого колеса не повредить его. Резким ударом по направлению снизу вверх снимите руль со шлицов.

Открутите винты крепления и снимите контактное кольцо звукового сигнала.

Некоторые партии автомобилей выпускались не небольшими отличиями, так имеется сдвоенная впадина на ступице рулевого колеса, а на верхнем конце вала сдвоенный шлиц. Всё это для посадки рулевого колеса в строго определённом положении.

После того как рулевое колесо было установлено на место необходимо убедиться в правильном положении на валу. При прямолинейном движении автомобиля, лучи руля должны быть в строго горизонтальном положении. Это необходимо для чёткого автоматического выключения указателя поворотов.

При окончательной установке руля закерните гайку крепления руля в оном положении.

Здравствуйте, из данной статьи Вы узнаете, как заменить руль на автомобилях ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107. Конечно, снятие руля это операция не их частых, но все же бывает приходится снимать руль для восстановления проводки звукового сигнала, либо же для замены старого руля на новый, когда он сильно стирается, хотя сейчас руль чаще меняют на «спортивный». Для замены руля Вам понадобится головка на 24 и шлицевая отвертка. Перед тем, как приступать к замене руля необходимо выставить колеса и руль прямо, это нужно для того, чтобы при установке руля на место не сбить его обычное положение. Теперь берем шлицевую отвертку и снимаем заглушку по центру рулевого колеса

После этого головкой на 24 отворачиваем гайку крепления руля к рулевому валу

Но полностью гайку сразу отворачивать не стоит, сначала сбейте руль с рулевого вала, а потом до конца отворачивайте гайку, иначе при выбивании руля можно травмироваться

Установка руля производится в обратной последовательности, главное проследите, чтобы выступы на облицовке рулевого вала сошлись с прорезями на рулевом колесе

Avtochanel

Из этой статьи вы узнаете о том, как снять руль на автомобиле ВАЗ 2101-2107, какие инструменты для этого потребуются, а главное — как не получить травму при проведении данной работы.

Снятие и установка руля может производиться по нескольким причинам:

замена обычного руля на новый или спортивный вариант
после проведения регулировок углов установки колес (развал-схождение) требуется установить руль в правильное положение
необходимо снять руля для получения доступа к замене других деталей, например, подрулевых переключателей

Порядок работ по снятию руля:

Отсоединяем минусовую клемму аккумуляторной батареи, чтобы при работе с рулевым колесом случайно не включить звуковой сигнал.
Отверткой снимаем заглушку в центре рулевого колеса. (рис. 1)
Торцевым ключом «на 24» отворачиваем гайку крепления руля. (рис. 2)
Снимаем рулевое колесо. (рис. 3)

Инсталляция спортивного руля без переходника на ВАЗ 2104—07

Если вас не слишком заботит облицовка рулевой колонки в салоне, то тюнинговое изделие от бренда Sparco, оснащённое быстросъёмным устройством, можно поставить на «четвёрку» без использования переходника. Суть способа — применить в качестве последнего центральную часть штатной баранки с широкой площадкой и шлицами, а всё остальное просто отрезать. Для работы вам потребуется:

дрель электрическая со сверлом 6,5 мм;
длинные болты М6 – 6 шт.;
молоток и керн;
болгарка с кругом по железу;
шестигранный ключ под размер болтов;
штангенциркуль, линейка.

Фланец быстросъёмного механизма хорошо садится на центральную часть штатного руля

Первым делом нужно вырезать болгаркой центральную часть штатного руля и аккуратно обработать края. Дальше порядок такой:

Сняв размеры с быстросъёмного механизма, где выполнены 6 отверстий для крепления, разметьте под них отрезанную часть. Центральные отверстия обеих деталей должны совпадать.
Подрежьте торцы отрезанного элемента, чтобы они не мешали плотному прилеганию нового руля.
Просверлите отверстия, предварительно наметив их керном.
Болтами прикрутите получившуюся деталь к механизму спортивной баранки.

На старом руле просверливаются отверстия под новый фланец

В результате шлицевая часть старого руля послужит креплением для нового. Дальше устанавливайте и настраивайте его в обычном порядке.

Спортивная баранка Sparco с сердцевиной от заводского руля

Замена рулевого редуктора ВАЗ 2101

Если вдруг течет рулевой редуктор или появился заметный люфт, то порой проводить полное восстановление бесполезно. Не поможет и переборка механизма управления, так как в старом корпусе уже есть выработка, которая воспрепятствует установке новых элементов.

Поэтому ремкомплект для колонки — это не выход из положения. Намного перспективнее окажется замена всего агрегата, да к тому же, вы заинтересованы в этом, как никто другой. Ваша безопасность напрямую зависит от его состояния, от того, в каком виде шаровые пальцы рулевых тяг находятся.

Чтобы заменить колонку на ВАЗ 2101, вам потребуется:

Ослабить болты крепления колеса.
Снять колесо.
Демонтировать защиту.
Вытянуть плоскогубцами штифты из наконечников тяг.
Выкрутить гайки с наконечников.
Используя ключ для тяг, купить который можно в любом автомагазине, снять наконечники с конуса.
Выкрутить болт, ослабив тем самым хомут крепления валов.
Ключами на 17 выкрутить гайки с трех болтов, которыми к кузову притянута рулевая колонка.
Снять колонку с автомобиля.

Установку провести в строго обратной последовательности.

На этом замена рулевого редуктора ВАЗ 2101 считается полностью оконченной, назад ставится защита и колесо, после чего обязательна процедура регулировки схождения передних колес.

Масло в редукторе

Чтобы уменьшить трение внутренних элементов рулевой колонки, в механизм заливают трансмиссионное масло GL-4, GL-5 с классом вязкости SAE75W90, SAE80W90 или SAE85W90. По старинке для рассматриваемого узла многие автовладельцы используют масло ТАД-17. Заправочный объём редуктора на ВАЗ 2107 равен 0,215 л.

Проверка уровня масла

Чтобы избежать преждевременного выхода из строя деталей механизма, периодически необходимо проверять уровень масла и производить его замену

Стоит принять во внимание, что жидкость из редуктора хоть и медленно, но подтекает, причём утечка происходит независимо от того, новая установлена колонка или старая. Проверку уровня выполняют следующим образом:

Ключом на 8 откручивают пробку заливного отверстия.
При помощи отвёртки или другого инструмента оценивают уровень масла в картере. Нормальный уровень должен быть по нижнему краю заливного отверстия.
Если нужно, производят доливку смазки с помощью шприца, пока она не начнёт вытекать из заливного отверстия.
Закручивают пробку и протирают рулевой редуктор от подтёков.

Как заменить масло в редукторе

Что касается замены масла в рулевом устройстве, то эту процедуру следует проводить раз в полтора года. Если было принято решение о замене смазки, нужно знать, как выполнить процедуру. Помимо новой смазочной жидкости понадобятся два шприца как можно большего объёма (приобретаются в аптеке) и небольшой кусочек шланга для омывателя. Процедура проводится в следующем порядке:

Ключом отворачивают заливную пробку, на шприц надевают отрезок трубки, втягивают старое масло и сливают его в подготовленную тару.
Вторым шприцем заливают в редуктор новую смазку до нужного уровня, при этом рекомендуется вращать рулём.
Закручивают пробку и вытирают следы масла.

Видео: замена масла в рулевом редукторе «классики»

Несмотря на сложную конструкцию рулевого механизма «семёрки», профилактику, ремонт или замену узла может выполнить каждый владелец этого автомобиля. Поводом для ремонта являются характерные признаки неполадок в работе механизма. При обнаружении деталей с видимыми повреждениями, их замену производят в обязательном порядке. Поскольку рулевая колонка представляет собой один из ответственных узлов автомобиля, все действия нужно выполнять в строгой последовательности.

Также ознакомьтесь

Укрыть ремни целлофаном или ветошью, чтоб избежать попадания масла на резину.
Выкачать масло в подготовленную тару.

После откачки масла ваш помощник должен повернуть руль по максимуму влево/вправо. При этом в бачке должно появляться масло, его также необходимо выкачивать.
Отключить шланг «обратки», опустить его конец в бутылку, покрутить руль. Старое масло будет выгоняться системой.

После полного слития масла подключить шланг. После полного сливания масла, шланг можно подключать обратно.
До верха налить свежее масло в систему гидроусилителя.

После того, как масло залито, помощник должен покрутить руль. В это время масло будет убывать. Следует подливать его в систему.
Когда масло перестанет убывать, завести мотор на 10-15 секунд. Если при работе масло убывает — долить.
Заглушить двигатель, выкрутить руль по 5-7 раз в каждую сторону до максимума. В бачке не должны появляться пузыри воздуха.
Снова завести мотор, повернуть руль. При вращении не должен появляться гул или какие-то другие затруднения.

Электроусилитель на ВАЗ 2107

Более простой способ сделать «семёрку» лёгкой в управлении заключается в установке электрического усилителя руля. Конструктивно ВАЗ 2107 готов к такой процедуре, к тому же благодаря отсутствию ёмкостей для масла, монтаж будет проще и быстрее.

Электроусилитель рулевого колеса отлично справляется с нагрузками, по эффективности работы он практически не отличается от результативности гидравлического ГУРа. При этом электромеханизм не нуждается в обслуживании и постоянном контроле.

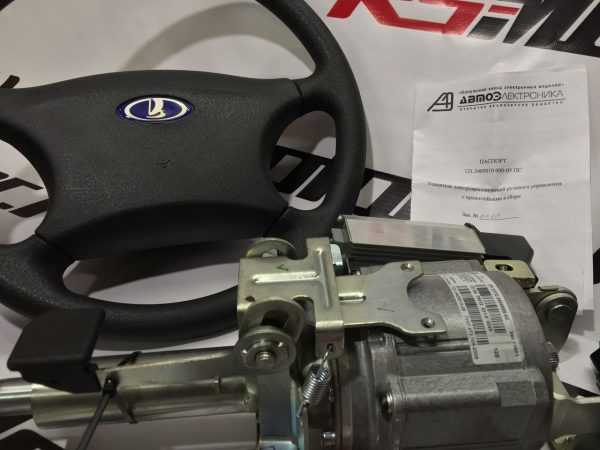

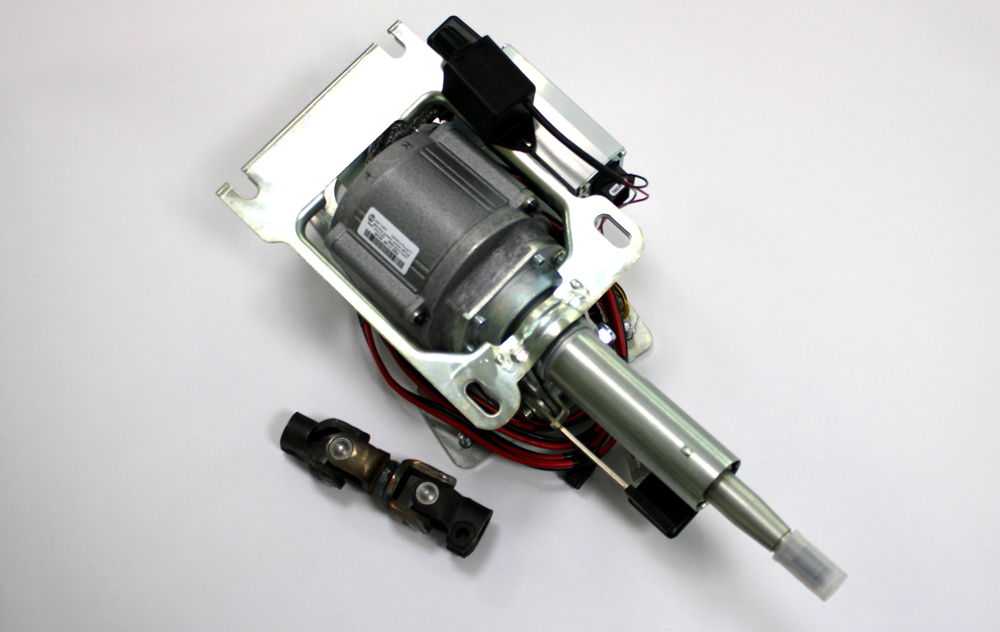

Самый доступный вариант исполнения ЭУРа для ВАЗ 2107 — это механизм «Авиаагрегат» отечественного производителя. Местом монтажа этого приспособления выступает место штатной рулевой колонки. В конструкцию электроусилителя входит сравнительно небольшое количество деталей:

сам усилитель;
кронштейн для его фиксации;
кардан промежуточного значения;
кожух, проводка и элементы крепления.

Устройство для облегчения руководством автомобиля без использования гидравлической силы

По стоимости ЭУР уступает ГУРу, поэтому зачастую владельцы ВАЗ 2107 предпочитают устанавливать «электрику», нежели «гидравлику».

Видео: ЭУР на «классике»

Усилитель рулевого колеса — это вполне обычный элемент для современных моделей автомобилей. Однако типовое оснащение ВАЗ 2107 не предусматривало такой комплектации, с этим недостатком владельцам приходится «бороться» самостоятельно. В связи с высоким риском ошибок в монтаже и подключении монтажные работы рекомендуется проводить только в автосервисе.

Гидроусилитель руля на ВАЗ 2107

Автомобили Волжского автозавода классической серии не считаются комфортными или максимально удобными для передвижения. Основная цель ВАЗ «классики» — быть машинами для дома или работы эконом-класса, поэтому каких-либо опций или новейших систем оснащения в отечественных моделях просто не предусматривалось.

Гидроусилитель рулевого колеса на ВАЗ 2107 не устанавливался: этот механизм трудно было вмонтировать в системы заднеприводного автомобиля, к тому же такое оснащение значительно повышало рыночную стоимость машины.

Гидравлическое приспособление помогает сделать управление автомобилем лёгким и более оперативным

Преимущества авто с гидравлическим усилителем руля

Зачем вообще нужна дополнительная комплектация к «семёрке», если автомобиль уже полностью соответствовал всем требованиям своего времени?

Устройство гидроусилителя ВАЗ 2107 спроектировано таким образом, что даже при его выходе из строя, автомобилем можно будет управлять, просто руль будет крутиться тяжелее.

Автовладельцы «семёрки», на машинах которых установлен заводской ГУР, выделяют ряд преимуществ такого дополнительного оснащения:

повышенный уровень надёжности управления;
минимизация расходов горючего;
удобства и простота управления;
отсутствие необходимости прикладывать физическую силу при выкручивании руля.

При езде в направлениях «прямо» действие ГУРа практически не заметно. Однако максимально эта система себя проявляет в следующих режимах:

при повороте налево или направо;
возврат рулём колёсной пары в среднее положение;
езда по колее или крайне неровной дороге.

То есть установленный ГУР на ВАЗ 2107 делает автомобиль пригодным для управления даже водителями-женщинами, для которых лёгкость управления является главнейшим критерием в эксплуатации машины.

Усилитель руля позволяет входить в повороты при задействовании всего одной руки

Ремонт рулевой колонки

Из-за постоянного трения в механизме рулевого управления происходит выработка элементов, что говорит о необходимости не только регулировки узла, но и возможного ремонта.

Как снять редуктор

Чтобы демонтировать рулевую колонку на «семёрке», понадобятся следующие инструменты:

набор ключей;
вороток;
головки;
съёмник рулевых тяг.

После подготовки всего необходимого выполняют следующие пошаговые действия:

Автомобиль устанавливают на подъёмник или смотровую яму.
Очищают пальцы рулевых тяг от загрязнений.

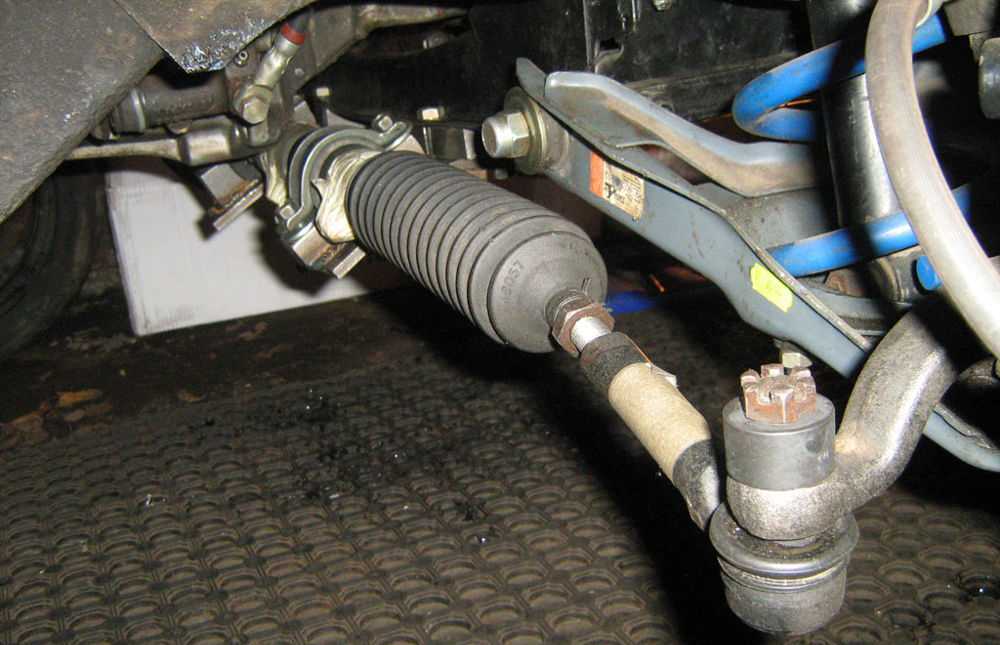

Отсоединяют тяги от сошки редуктора, для чего извлекают шплинты, откручивают гайки и съёмником выдавливают палец из сошки рулевого устройства.

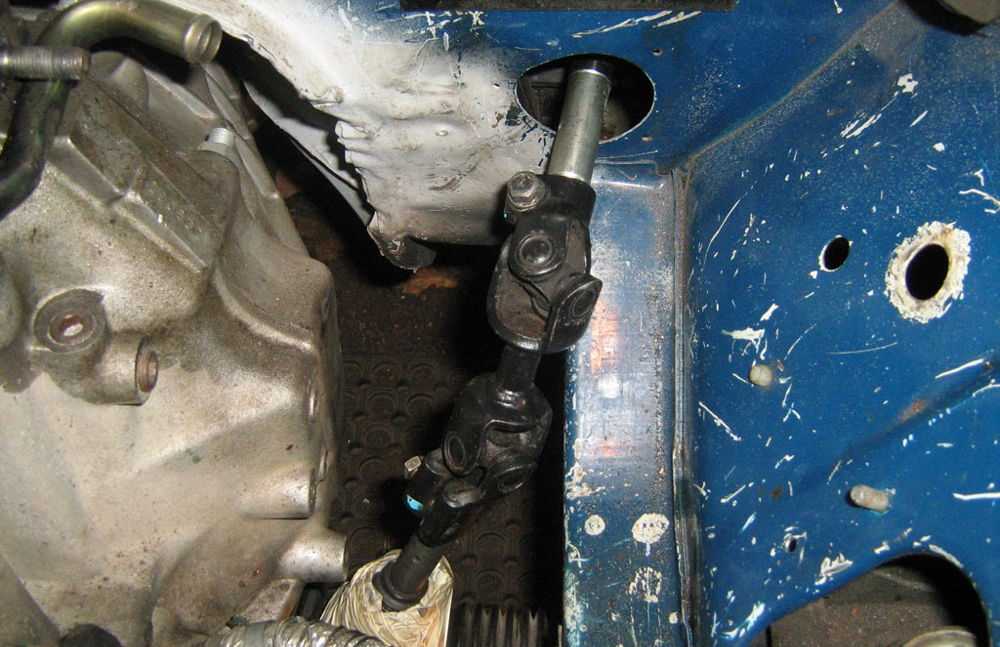

Рулевая колонка с рулём соединяется при помощи промежуточного вала. Откручивают крепёж последнего от вала редуктора.

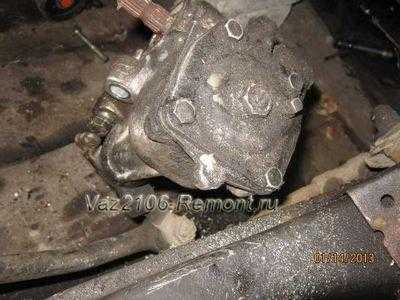

Крепление редуктора выполнено посредством трёх болтов к кузову. Отворачивают 3 гайки крепления, извлекают крепёж и демонтируют рулевой механизм с автомобиля. Чтобы узел было удобнее снимать, сошку лучше повернуть до упора в корпус колонки.

Видео: замена рулевой колонки на примере ВАЗ 2106

Как разобрать редуктор

Когда механизм снят с транспортного средства, можно приступать к его разборке.

Детали картера рулевого механизма: 1 — картер; 2 — сошка; 3 — нижняя крышка картера; 4 — регулировочные прокладки; 5 — наружное кольцо подшипника вала червяка; 6 — сепаратор с шариками; 7 — вал сошки; 8 — регулировочный винт; 9 — регулировочная пластина; 10 — стопорная шайба; 11 — вал червяка; 12 — верхняя крышка картера; 13 — уплотнительная прокладка; 14 — втулка вала сошки; 15 — сальник вала червяка; 16 — сальник вала сошки

Из инструментов нужно подготовить:

стандартный набор ключей;
головку на 30;
съёмник сошки;
тиски.

Работу проводят в следующем порядке:

Откручивают гайку сошки и съёмником спрессовывают тягу с вала.
Выкручивают пробку маслозаливного отверстия, сливают смазку из картера, после чего отворачивают регулировочную гайку и убирают стопорную шайбу.
Верхняя крышка крепится при помощи 4 болтов — откручивают их.
Выводят из зацепления вала сошки винт регулировки, затем демонтируют крышку.
Извлекают из редуктора вал тяги с роликом.
Откручивают крепёж крышки червячного механизма и демонтируют её вместе с регулировочными прокладками.
Молотком наносят лёгкие удары по валу червяка и выбивают его с подшипником из корпуса рулевой колонки. Торцевая поверхность червячного вала имеет специальные канавки для подшипника.
Извлекают сальник червячного вала путём его поддевания отвёрткой. Таким же образом вынимают уплотнитель вала сошки.
При помощи наставки выбивают наружную обойму второго подшипника.

После разборки рулевого редуктора, проводят его дефектовку. Все элементы предварительно очищают путём промывки в солярке. Каждую деталь внимательно осматривают на предмет повреждений, задиров, износа

Особое внимание уделяют трущимся поверхностям червячного вала и ролика. Вращение подшипников должно быть без заеданий

Повреждений, а также следов износа на наружных обоймах, сепараторах и шариках быть не должно. Сам корпус редуктора не должен иметь трещин. Все детали, которые имеют видимый износ, подлежат замене.

Сборка и установка редуктора

Когда проведена замена неисправных элементов, можно приступать к сборке узла. Детали, которые устанавливаются внутри картера, смазывают трансмиссионным маслом. Сборку выполняют в следующем порядке:

С помощью молотка и наставки или другого подходящего приспособления запрессовывают обойму внутреннего подшипника в корпус рулевого узла.
В обойму помещают сепаратор с шариками, а также червячный вал. На него насаживают сепаратор наружного подшипника и запрессовывают наружную обойму.
Монтируют крышку с прокладками и запрессовывают сальники червячного вала и сошки. На рабочие кромки манжет предварительно наносят небольшое количество смазки.
Помещают червячный вал в корпус механизма. При помощи регулировочных прокладок производят установку момента его вращение от 2 до 5 кгс*см.
Устанавливают вал короткой тяги.
В завершении работы в рулевую колонку заливают смазку и заворачивают пробку.

Установку узла на машину осуществляют в обратном порядке.

Снятие наружного ШРУСа ВАЗ 2109

Все работы можно провести без смотровой ямы или эстакады, достаточно иметь хороший домкрат и опоры. Процедура разборки такова:

Под задними колесами устанавливаете упоры.
Снимаете колпачок с переднего колеса.
Расконтриваете гайку, используя острое зубило и молоток.
Используя головку на «30» и длинный рычаг, срываете гайку.
Срываете четыре болта крепления колес к ступице.
Под ремонтируемую сторону устанавливаете домкрат и приподнимаете.
Снимаете колесо. Желательно установить под кузов опору.
Вытягиваете шплинт из пальца наконечника рулевой тяги и выкручиваете гайку.
Съемником вытягиваете палец из поворотного кулака.
Выкручиваете два болта крепления шаровой опоры. Так будет проще, нежели съемником выбивать палец из ступицы.
На стойке теперь «гуляет» ступица свободно. Лично я выбиваю внутренний ШРУС с помощью небольшого зубила и молотка. Буквально 2-3 резких и точных удара, как привод выходит из коробки. Но обязательно слить 2/3 масла из КПП, иначе потеряете его.
Выбиваете из ступицы внешнюю гранату.

Можно не снимать привод полностью, но это не очень удобно. Намного приятнее работать с гранатами, если они в доступности и их можно зажать в тиски, нежели сгибаться в три погибели под машиной. Перед тем, как заменить пыльник внешней гранаты, оцените состояние всего привода, нет ли повреждений и дефектов. Ведь может оказаться и так, что потребуется не частичный ремонт, а полный.

Установка электроусилителя руля

Если владелец авто желает установить электроусилитель на ВАЗ-2107, он должен отдать предпочтение заводским агрегатам. Перед тем как настроить и модернизировать систему, следует произвести регулировку датчика скорости трансмиссии. Это позволит избежать слишком «тугих» поворотов руля.

Среди прочих дополнений, устанавливая в свой автомобиль ЭУР, владельцу транспортного средства придётся установить новый трос подсоса (приобрести его можно в комплекте к ЭУР для ВАЗ-2108), заменить редуктор и поставить диод MUR1100E.

Электроусилитель руля на ВАЗ-2107 при приобретении готового комплекта подразумевает наличие датчика скорости, разных крепёжных элементов, троса подсоса, замка зажигания, нескольких переключателей и кожуха для колонки руля.

Собирая своими руками на ВАЗ-2107 электроусилитель руля, необходимо начать с переходной пластины и кардана. После снятия крестовины нужно подобрать кардан соответствующей длины. Сваренная и собранная крестовина, точнее, её подшипники, оснащаются новой смазкой. После этого устанавливается рулевое устройство и подключается электрическая составляющая ЭУР. Провод красного цвета должен идти к АКБ, а коричневый — к шпильке его крепления. Синий кабель, отвечающий за замок зажигания, должен идти к оранжевому. Провода тахометров должны идти к фишке приборной панели, а соединяющие элементы между датчиками скорости к девятому контакту ЭБУ.

Заключение

Тюнинг рулевого управления ВАЗ-2107 требует от автолюбителя времени, средств, сил и определённых знаний. Однако, грамотно проведённые доработки в рулевой системе транспортного средства улучшают поведение машины на дороге, благодаря чему авто становится более манёвренным и контролируемым со стороны водителя.

Регулировка редуктора ВАЗ 2101

Заключается регулировка редуктора ВАЗ 2101 в одном — в уменьшении люфта руля. Делается это достаточно просто, не нужно знать устройство редуктора рулевого управления изнутри. Достаточно посмотреть на него снаружи и увидеть, что сверху есть один большой винт (регулировочный) и один маленький (для заправки маслом и контроля его уровня).

Когда проводится регулировка ВАЗ 2101, потребуется помощь второго человека. Впрочем, можно все сделать одному, ведь даже замена колонки на копейке оказалась вам под силу. Выкручиваете полностью гайку, которая находится на винте и необходима для его фиксации.

Отверткой пробуете закрутить винт, когда он откажется дальше идти, напарник должен дергать рулем в различные стороны. И болт пойдет легче. Проводится регулировка рулевого редуктора на автомобиле ВАЗ 2101 до тех пор, пока люфт не окажется допустимым. В конце затягивается гайка и автомобиль готов к дальнейшей эксплуатации.

Замена гидроусилителя руля ваз 2101 своими руками
