Из чего состоит рулевое управление Калины
Рулевое колесо является одной из главных деталей всего механизма. Оно располагается на шлицах рулевого вала и закреплено там с помощью фиксирующейся контргайкой. Благодаря этому достигается максимальная надежность посадки колеса и снижается вероятности его повреждения.
При этом сам рулевой вал не является целостным элементом, а состоит из нескольких деталей — верхней и промежуточной части. Его вращение осуществляется благодаря двум подшипникам, установленным внутри трубки рулевой колонки, на которой располагается замок зажигания с противоугонной системой. Рулевая колонка идет в сборе с редуктором двигателя и блоком управления электрического усилителя.
Защиту от попадания пыли и грязи выполняет декоративный кожух рулевой колонки, установленный на передней части панели. Его демонтаж выполняется с помощью крестообразной отвертки. Нормальное функционирование усилителя зависит от скорости движения транспорта.
Одной из деталей колонки является карданчик рулевого вала. Найти его достаточно легко, для этого вам понадобится снять кожух. Кардан рулевого вала смягчает вибрацию и делает рулевое управление безопасным.
К трубке рулевой колонки с помощью шарниров прикреплены кронштейны, которые своей нижней частью крепятся к кузову шпильками со специальными гайками. На верхнем кронштейне имеется механизм, позволяющий фиксировать колонку в различных положениях. При смещении рычага в нижнее положение меняется угол наклона колонки, а во время перемещения его вверх осуществляется фиксация.
Рулевой механизм реечного образца состоит из картера, рейки и приводной шестерни. Он закреплен на перемычке отсека для мотора с помощью двух стальных скоб на резиновых подпорках. К рейкам прикреплена рулевая тяга, частью которой являются рулевые наконечники, а также регулировочные втулки.
Рулевой механизм автомобиля

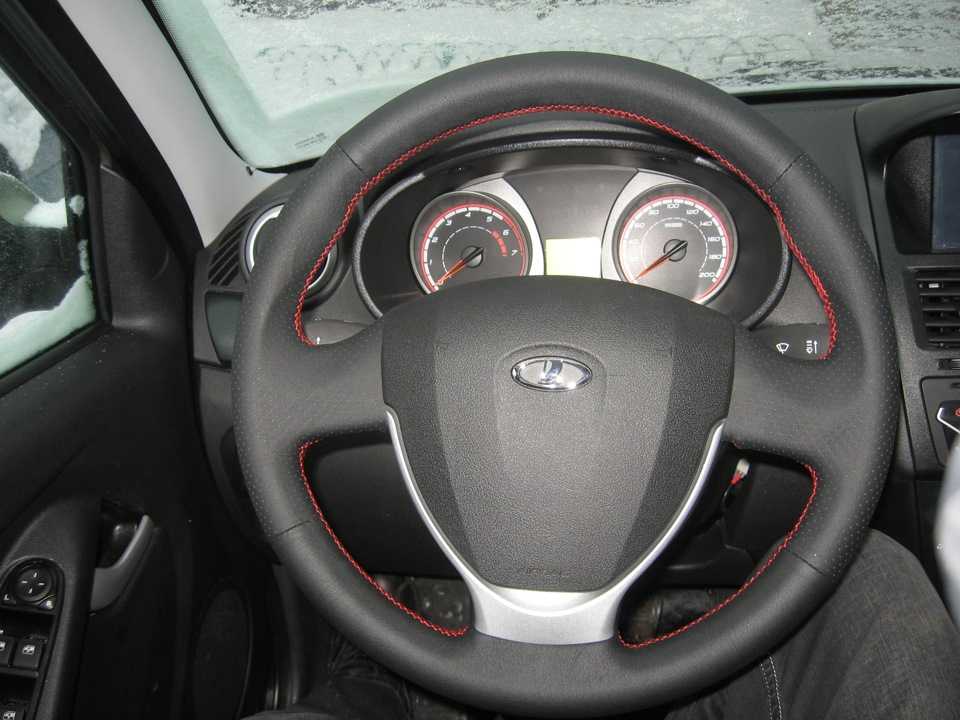

Как снять руль на Калине
Как правило, такие вопросы возникают у новичков, которые впервые сталкиваются с проблемами рулевого управления: появляется стук при повороте руля, подклинивает механизм поворота колес или во время проворачивания вала закусывает руль. Когда такое случается, вы должны действовать незамедлительно.
Алгоритм следующий:
- Первое, что вам следует сделать, это выставить руль в прямое положение. Это необходимо для того, чтобы в процессе управления автомобилем он точно менял нижний градус положения колес во время поворота.
- Чтобы достичь наиболее точного положения, вам понадобится немного проехать, удерживая рулевое колесо в прямом положении, пока колеса не выровняются. После чего двигатель глушится, а электрическая система обесточивается. Для этого с аккумулятора снимают минусовую клемму.
- Если автомобиль оснащен подушкой безопасности, модуль ее управления тоже нужно отключить. Как правило, он находится под рулем возле рулевой колонки, а снять его можно, предварительно зажав пружинные фиксаторы отвертками с двух сторон, после чего следует переместить их в сторону. Это позволит вам получить доступ к креплению руля и контактам клаксона, которые тоже аккуратно отсоединяются отверткой.
- Если машина новая, отверстия для снятия руля могут быть запломбированы. Вскрыв пломбы, вы сможете ослабить фиксаторы и получить возможность немного открутить фиксирующую гайку, оставив ее удерживаться на штифте. Затем поочередно смещая штурвал в разные стороны, делая движения на себя, постепенно снять его со шлицев рулевого вала.
После проведения таких несложных действий у вас появится возможность устранить все неисправности, связанные с проблемами управления транспортным средством. При этом можно задуматься над тем, подходит ли вам этот диаметр руля, и, если что-то не устраивает, приобрести более удобный вариант изделия. Если проводится замена рулевого механизма, все описанные выше действия осуществляются в обратном порядке.
Снятие рулевого колеса оборудованного подушкой безопасности
Для выполнения работы потребуются специальный съемник для снятия подушки безопасности и новая гайка крепления рулевого колеса.
При отсутствии съемника, его можно изготовить из старой шлицевой отвертки с шириной лезвия 5-6 мм. Для этого посередине лезвия необходимо проточить небольшой паз.
1. Снимаем клемму «—» аккумулятора (нужно выждать не менее 5 минут перед продолжением работы).
2. Устанавливаем передние колеса автомобиля в положение прямолинейного движения.
Через отверстия в обивке рулевого колеса самодельным съемником сначала с одной, а затем с другой стороны, поджимая наружные усики пружинных фиксаторов
(для наглядности подушка безопасности снята) освобождаем два держателя модуля подушки безопасности
Отведя модуль подушки безопасности от рулевого колеса, отсоединяем наконечники двух проводов.
Шлицевой отверткой с тонким лезвием освобождаем фиксатор колодки проводов.
Отсоединяем колодку провода от модуля подушки безопасности
Во избежание травм в случае непроизвольного срабатывания подушки безопасности, укладываем снятый модуль вдали от рабочего места декоративной накладкой вверх.
При необходимости установки рулевого колеса в прежнем положении, любым доступным способом (маркером, фломастером, тонким зубилом) делаем установочные метки на валу и рулевом колесе.
При снятии рулевого колеса подвижная часть контактного колеса не фиксируется автоматически от вращения.
В результате при сборке может быть нарушено центральное положение подвижной части кольца.
При этом велика вероятность повреждения контактного кольца при повороте рулевого колеса в одно из крайних положений, для фиксации кольца рулевое колесо комплектуется специальным стопором.
А на контактном кольце имеется специальное отверстие.
Вставив стопор в это отверстие, можно зафиксировать подвижную часть контактного кольца в определенном положении.
При разборке необходимо застопорить контактное кольцо и не удалять стопор до установки рулевого колеса на рулевой вал.

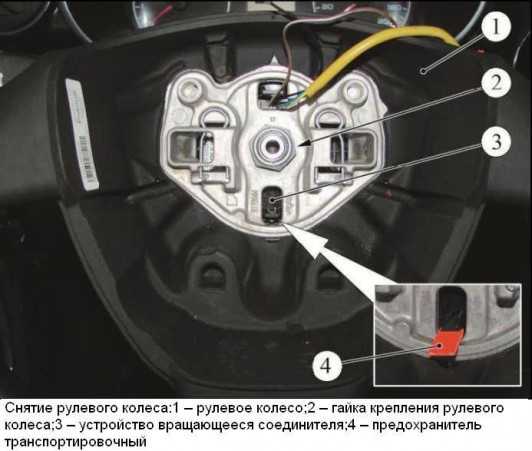

Вставляем стопор в специальное отверстие для фиксации контактного кольца
Торцовым ключом на 24 с удлинителем отворачиваем гайку крепления рулевого колеса и оставляем гайку на нескольких нитках резьбы вала.
Последовательными ударами ладоней по ободу рулевого колеса с правой и левой сторон, сбиваем его со шлицев вала.
Отвернув гайку, снимаем рулевое колесо с вала, при этом вытягиваем провода контактного кольца вместе с колодками из отверстия ступицы рулевого колеса
Устанавливаем рулевое колесо в обратной последовательности, совместив ранее сделанные метки и установив новую самоконтрящуюся гайку.
Гайку крепления рулевого колеса моментом 32—51 Нм (3,2—5,2 кгс.м).
Если необходимо установить рулевое колесо в новом положении (например, если при прямолинейном движении автомобиля, спицы расположены под наклоном), наденьте колесо на вал и зафиксируйте его гайкой, не затягивая ее окончательно.
Проехав прямо несколько метров, убедитесь в правильном его положении. При необходимости переставьте рулевое колесо на требуемое количество шлицев и затяните гайку.
Неполадки рулевого управления
Главным образом неполадки проявляются в виде разбалтывания самого штурвала, что приводит к различным неудобствам во время управления транспортным средством.
Особенно это ощущается при движении по неровной трассе или грунтовой дороге, поскольку сам автомобиль в такой ситуации становится неустойчивым, а рулевое управление теряет свою эффективность. Исключением не стала и Лада Калина.
Все детали, установленные во всех сериях этих автомобилей, отличаются повышенной устойчивостью к воздействию повреждений, что делает их более надежными. К тому же, в зависимости от года выпуска машины, в ней могут быть установлены дополнительные устройства, предназначенные для повышения безопасности во время езды.
К таким устройствам относятся электрический усилитель, рулевая колонка и подушка безопасности. Их главной задачей является повышение устойчивости автомобиля на дороге и снижение вероятности травматизма при возникновении аварийных ситуаций.
