Замена рулевой тяги на автомобиле лада гранта ваз 2190

Снятие и установка руля на автомобиле Лада Гранта

Рассмотрим снятие руля с подушкой безопасности, так как без подушки безопасности снятие руля не составляет особой трудности и выполняется, так же как и на моделях 2108-2110.

Для выполнения работы потребуются специальный съемник для снятия подушки безопасности и новая гайка крепления рулевого колеса. При отсутствии съемника, его можно изготовить из старой шлицевой отвертки с шириной лезвия 5-б мм, для этого посередине лезвия необходимо проточить небольшой паз.

Снятие

1. Снимаем клемму с отрицательного вывода аккумуляторной батареи.

На автомобиле, оборудованном подушкой безопасности во избежание срабатывания подушки, после отсоединения аккумуляторной батареи выждите не менее пяти минут перед продолжением работы. Снятый модуль подушки безопасности укладывайте исполнительным механизмом вниз и вдали от рабочего места.

2. Устанавливаем передние колеса автомобиля в положение прямолинейного движения.

3. Через отверстия в обивке рулевого колеса съемником сначала с одной, а затем с другой стороны, поджимая наружные усики фиксаторов, освобождаем два держателя модуля подушки

(на картинке показаны эти держатели).

12. Отвернув гайку, снимаем рулевое колесо с вала, при этом вытягиваем провода контактного кольца вместе с колодками из отверстия ступицы рулевого колеса.

Установка

Устанавливаем рулевое колесо в обратной последовательности, совместив ранее сделанные метки и установив новую самоконтрящуюся гайку. Гайку крепления рулевого колеса моментом 32–51 Нм (3,2–5,2 кгс·м).

Если необходимо установить рулевое колесо в новом положении (например, если при прямолинейном движении автомобиля, спицы расположены под наклоном), наденьте колесо на вал и зафиксируйте его гайкой, не затягивая ее окончательно. Проехав прямо несколько метров, убедитесь в правильном его положении. При необходимости переставьте рулевое колесо на требуемое количество шлицев и затяните гайку.

Источники

http://www.autosecret.net/lada-granta-vaz2190/rulevoe-upravlenie-lada-granta/1284-snjatie-rulevogo-kolesa
http://allanda-auto.ru/avtosovety/lada_granta_diametr_rulya.html
http://autoruk.ru/lada-granta/rulevoe-upravlenie/sniatie-i-ustanovka-rulia-na-lada-granta

Причины выхода из строя подушек безопасности

Причиной выхода со строя подушек безопасности Лада Гранта:

Срабатывание вследствие ДТП.
Замыкание пакета подушки, что не дало ей раскрыться или заводской брак.
Выход со строя АКБ, что повлекло срабатывания подушек безопасности.
Износ модуля подушки.

Причины выхода со строя рулевого колеса Лада Гранта:

Деформация структуры вследствие удара водителем о рулевое колесо.
Износ оплетки и трещины.
Внешние факторы, которые повлекли за собой повреждение руля.

Все это становится причиной вынужденной замены рулевого колеса и подушек безопасности.

Каталожные номера и варианты аналога рулевого колеса

Принято считать, что можно установить только оригинальные запасные части рулевого колеса и подушек безопасности на Лада Гранта, но это заблуждение. Существует несколько аналогов этих деталей, о которых известно только мастерам тюнинга и некоторым автолюбителям.

Рассмотрим каталожные номера и производителей рулевого колеса Лада Гранта:

Оригинальная ВАЗовская деталь имеет каталожный номер завода-изготовителя – 21910-3402018-00. Она идеально становится по посадочному месту и не требует никаких усовершенствований или доработок.
Заводское рулевое колесо
Аналогом может служить рулевое колесо от компании «ПроСпорт» с артикулом DM-K65100. Эта деталь также как и оригинальная может устанавливаться без доработок. Производится в черном цвете с красными или синими вставками.
Один из вариантов спортивного рулевого колеса
Тюнинг руль. Вариантов много, и по сути можно установить почти любого типа или модели. Стоит помнить, что придется ставить переходник между тюнинг деталью и рулевым валом.

Каталожные номера и производители подушек безопасности

Рассмотрим каталожные номера и производителей подушек безопасности Лада Гранта:

Оригинальную запасную часть производит завод ВАЗ. Она состоит из нескольких элементов, в которые сходят: газогенераторный модуль (21910-8232010-00) и блок управления безопасности (21900-3824010-00).
Модуль подушки безопасности

Блок управления подушкой безопасности
Альтернативные подушки безопасности производит компания «Автоальянс Россия». Они имеют такие каталожные номера, как и оригинал, но отличаются высокой надежностью и точностью срабатывания.

Таким образом, можно понять, что кроме стандартных деталей руля и подушек безопасности Лада Гранта существуют еще и аналоги, о которых мало кто знает.

Спортивный руль (За и Против)

Заключение

над своей безопасностью. Худший вариант, если Вы купите руль, который сделан из твердого материала, и не способен деформироваться.

над ценой. фирменный руль, как правило, изготавливается на заводе, под тщательным надзором специалистов

Такого рода предприятия порой специализируются исключительно на «баранках», поэтому внимание, силы, знания и ресурсы направлены только на то, чтобы изготовить штурвал, который, однажды взяв в руки, уже невозможно отпустить. Цена качественного руля не может быть ниже штатного заводского.

над прохождением технического осмотра

Вы не пройдете ТО, если у Вас установлен альтернативный руль и нет сертификата, который подтверждает, что это рулевое колесо соответствует ГОСТ.

xn—2111-43da1a8c.xn—p1ai

Замена рулевой тяги Лада Гранта

Для замены рулевых тяг понадобиться подъемник или эстакада. Из инструмента понадобиться отвертка с плоским лезвием и ключи на 13 и 15.

Снятие

1. Снимаем переднее колесо.

2. Выпрессовываем палец наружного наконечника тяги из отверстия поворотного кулака, смотрим статью «Замена наконечника рулевой тяги».

3. С помощью отвертки снимаем стопорную пластину болтов крепления тяги к рулевому механизму.

Установка

1. Измеряем длину снятой тяги (расстояние между центром отверстия резинометаллической втулки внутреннего конца тяги и центром заглушки отверстия шарового пальца).

2. Торцовым ключом на 17 мм ослабляем затяжку стяжного болта новой тяги. Вращая регулировочную вставку ключом на 27 мм, делаем длину новой тяги равной длине снятой тяги.

Перед регулировкой длины тяги убедитесь, что регулировочная вставка и наконечник завернуты на рулевую тягу до упора.

3. Устанавливаем тягу в обратной последовательности.

4. Затягиваем стяжной болт тяги моментом 19 — 30,9 Нм (2,0 — 3,2 кгс·м).

5. Затягиваем и шплинтуем болт крепления пальца наконечников тяг моментом 27,1 — 33,4 Нм (2,8 — 3,4 кгс·м).

6. Болты крепления тяг к рулевому механизму затягиваем моментом 70 — 86 Нм (7,1 — 8,6 кгс·м) после установки автомобиля на колеса.

7. Надеваем на болты стопорную пластину.

После замены тяги необходима регулировка схождения колес.

Снятие и установка рулевой тяги и наконечников Лада Гранта производится в случае замены рулевых тяг. Рулевые тяги можно снять как в сборе с наконечниками так и по отдельности. в данной статье будет рассмотрен и тот и другой случай. Конструкция рулевых тяг и наконечников Лада Гранта идентична конструкции десятого «семейства», пример снятия тяг показан на их примере.

Лада Гранта МАГМА › Бортжурнал › Снятие руля Гранты, Калины 2

Я решил поделиться с Вами подробной инструкцией по данной процедуре.Вроде как тут ничего сложного нету, но есть несколько моментов, на которыея попался начитавшись в интернете различных мануалов. В итоге — допущенные ошибкидовольно сильно ударили мне по карману. А именно пришлось менять блокподрулевых переключателей взборе. А стоит он не много не мало: 1100 — 1300 руб.

Итак, давайте начнем. Выполняем все строго по пунктам:

1. Отключите минусовую клемму аккумулятора. После этого необходимо подождать не менее 10 мин. для того, чтобы разрядился конденсатор активатора подушки безопасности.Клемму снимать и ждать 10 мин. !ОБЯЗАТЕЛЬНО!, если не хотите иметь последствия сработанной подушки.

2. Нужно освободить две защелки подушки безопасности. Их держат два пружинных фиксатора.

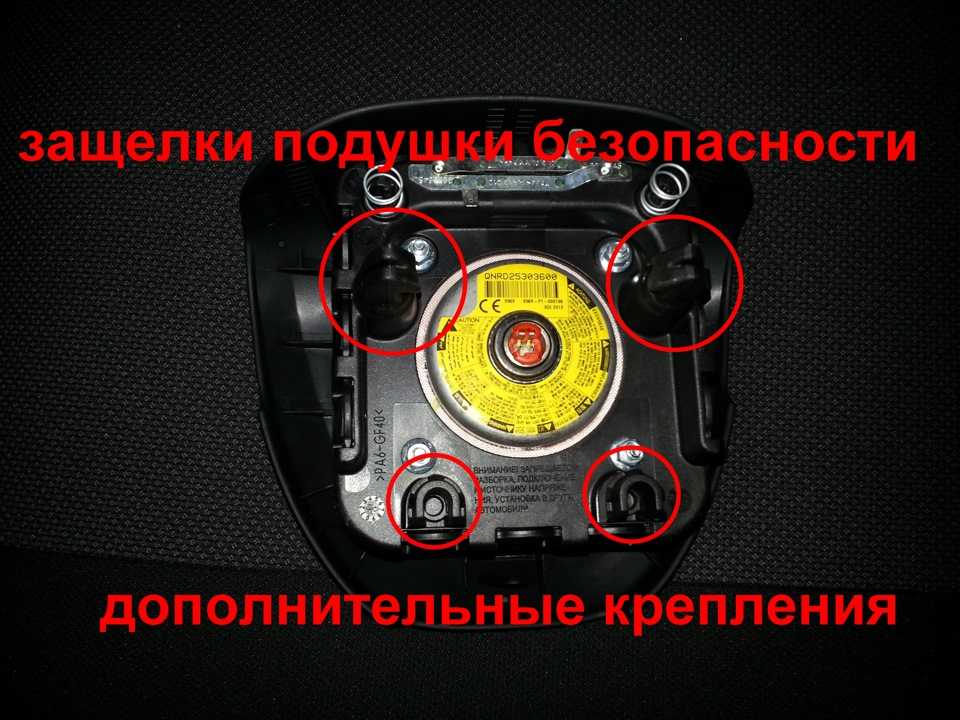

Подушка безопасности.

Пружинные фиксаторыДля того чтобы их сжать, на руле есть два отверстия. Они расположены по бокам рулевого колеса. Если ранее руль не снимался, эти отверстия будут запакованные (что-то типа пломбы).

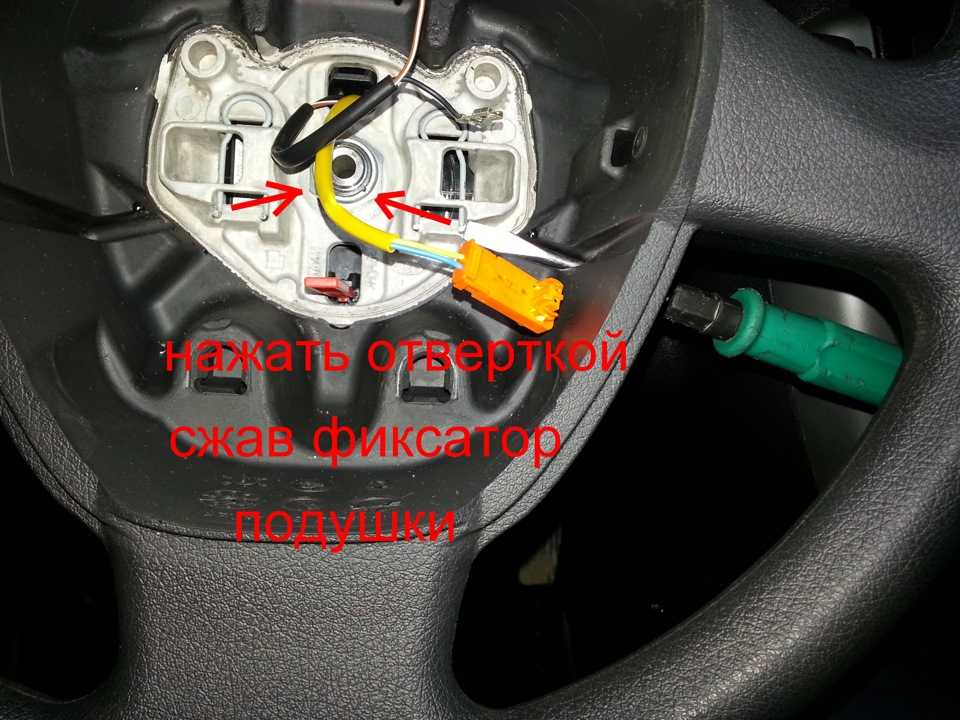

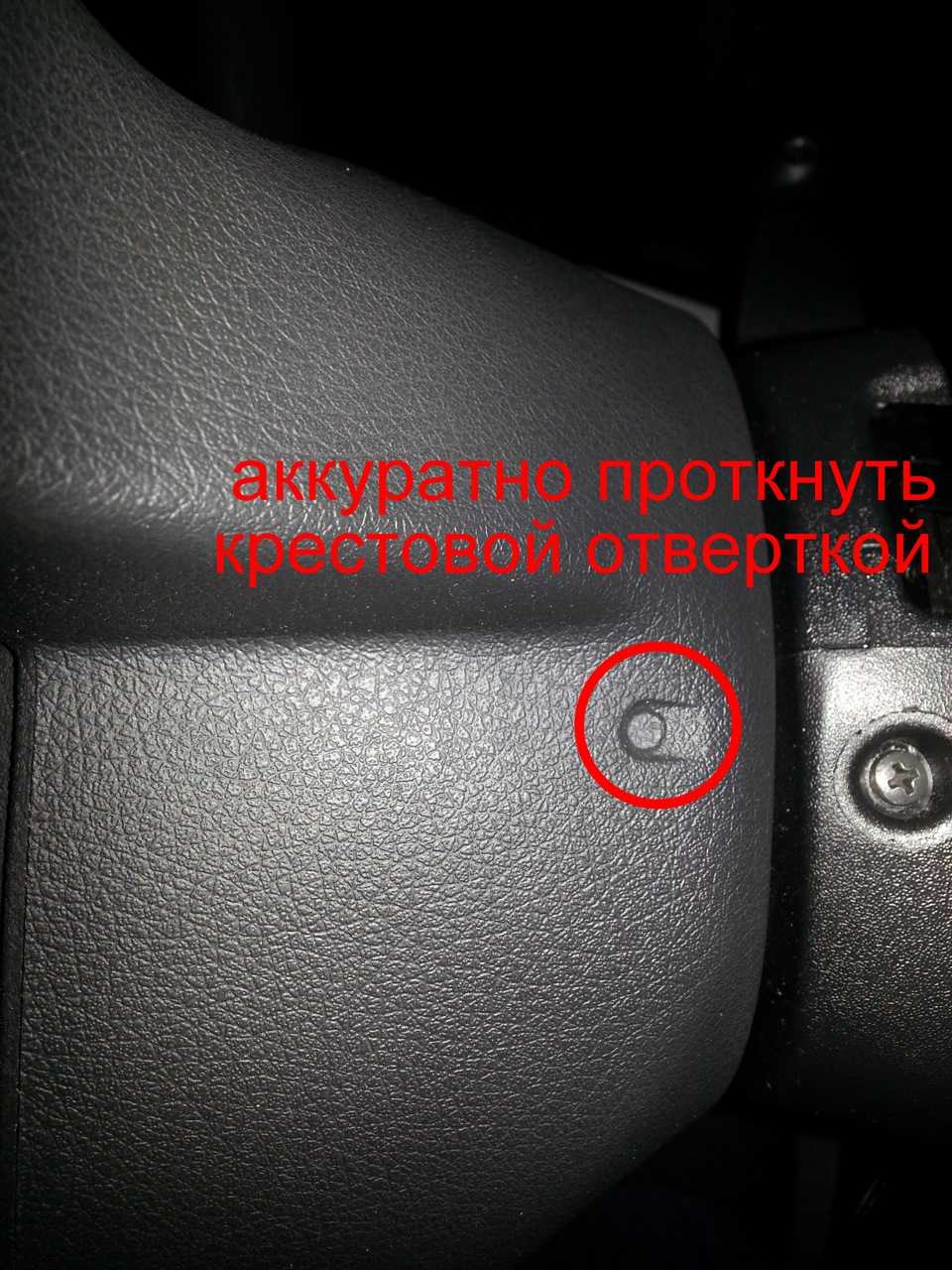

Отверстие для освобождения фиксатора подушкиЭти «пломбы» нужно проткнуть. Сделать это аккуратно можно крестовой отверткой.Далее берём плоскую отвертку. Просовываем её в отверстие и нащупываем подпружиненный упор.

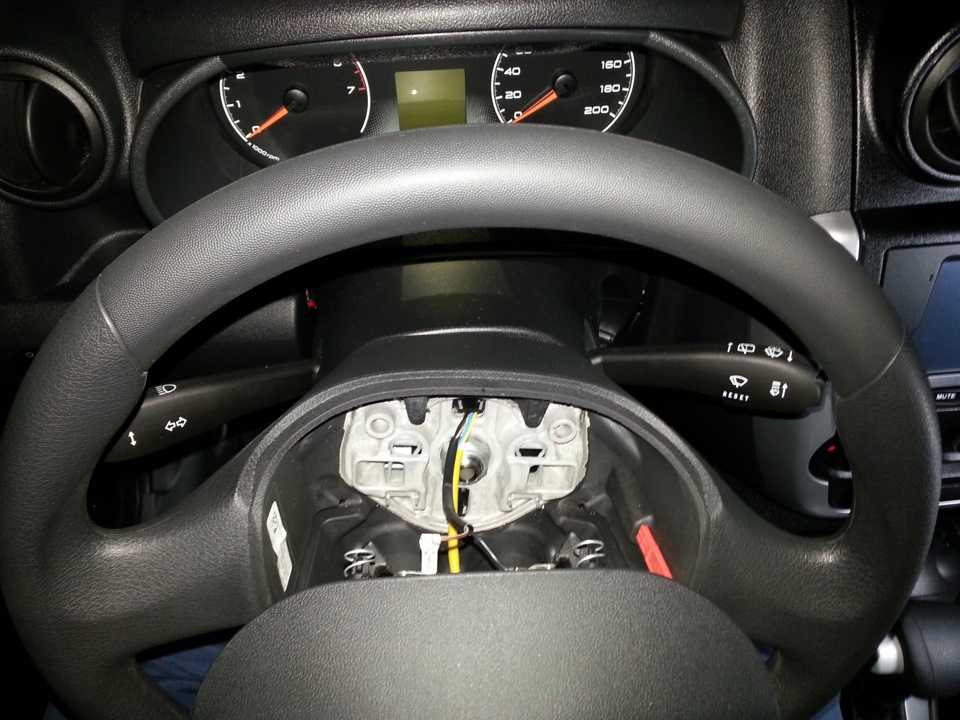

Общий вид без подушки.Одной рукой сдавливаем фиксатор, другой рукой тянем сбоку подушку на себя, до характерного щелчка. Если после отпускания отвертки подушка сама не садится на место, то защелка успешно освободилась.То-же самое нужно повторить с другой стороны, одновременно поддерживая первую сторону, т. к. она может опять защелкнуться.3. После этого необходимо вынуть нижние дополнительные крепления подушки. (изображены на фото аирбега выше)Крепления в посадке сидят довольно плотно. Вытащить их можно только сильно тянув снизу подушку на себя.

Провод аирбега и сигнала.

Здесь обратите ! ВНИМАНИЕ ! на следующее:Не рассчитав я дернул подушку на себя и она резко выскочила из дополнительных креплений. Проводок от подушки коротенький, и от сильного рывка и натяжки разлетелся Г -образный разъём аирбега

Он такой формы и материала, что от любых лишних усилий разлетается вдребезги. Внутри него не просто клеммы, а ещё какой — то дроссель (типа катушки). Отдельно этот кусочек проводки с разъемами не продаётся. Только вместе с блоком подрулевых переключателей.Так что учтите все вышесказанное, и не повторяйте ошибки других. Выполняйте все аккуратно и не торопясь.4. Освободив Подушку от всех креплений, аккуратно отодвиньте её от руля.

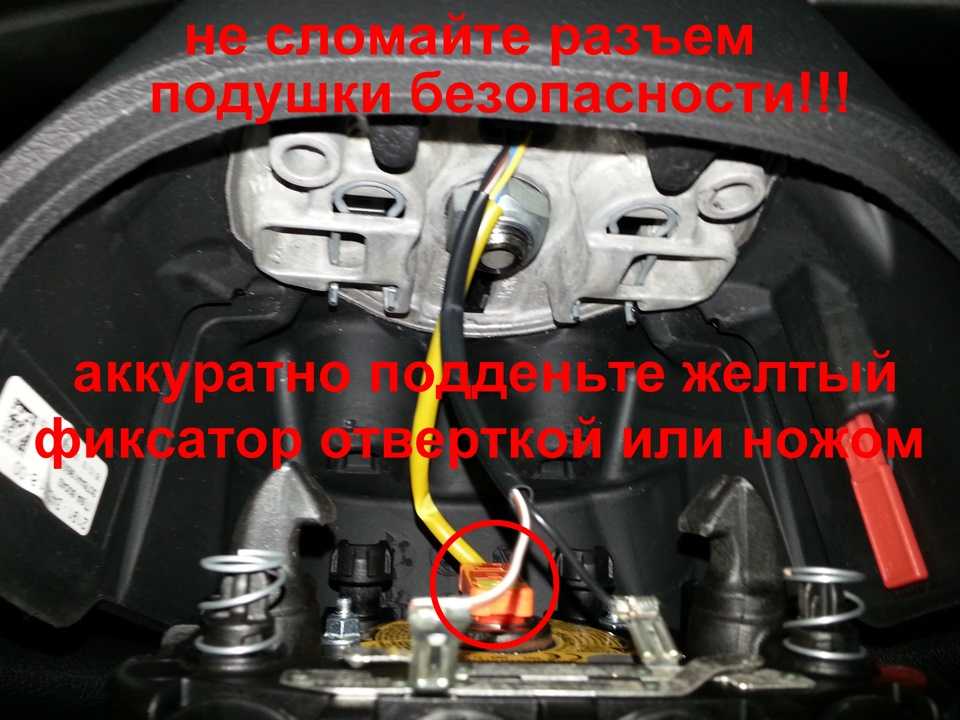

Отодвиньте подушку.Отсоедините два провода звукового сигнала. Затем возьмите тонкую плоскую отвертку или нож. Подденьте маленький жёлтый фиксатор на оранжевом разъёме подушки.Он должен немного отойти вперёд. Далее снимите разъём и отложите подушку в сторону. Откроется вот такой вид:

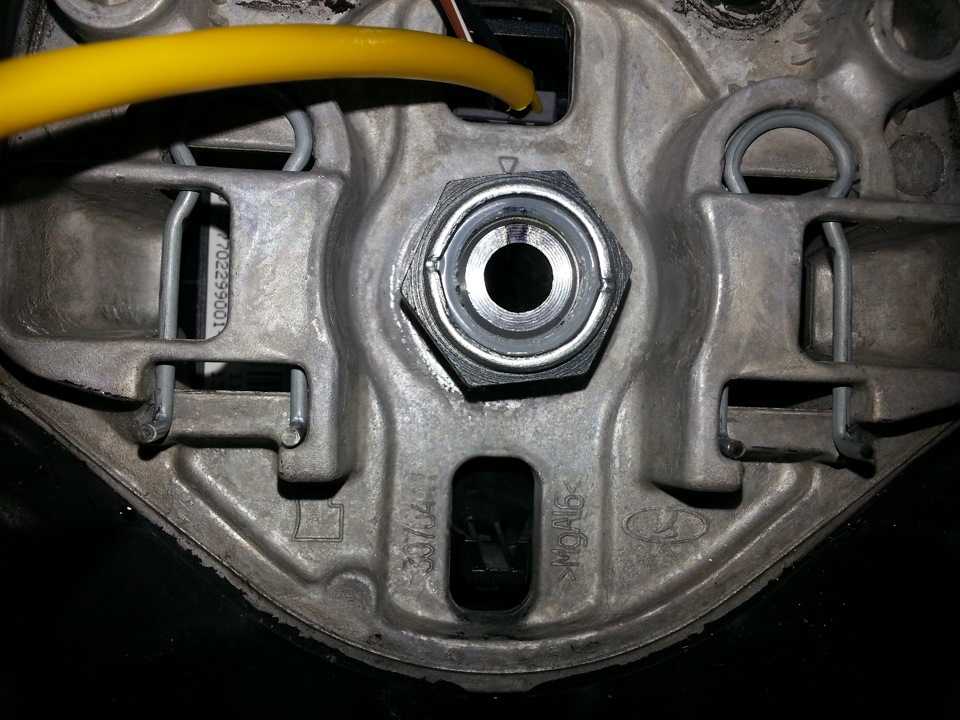

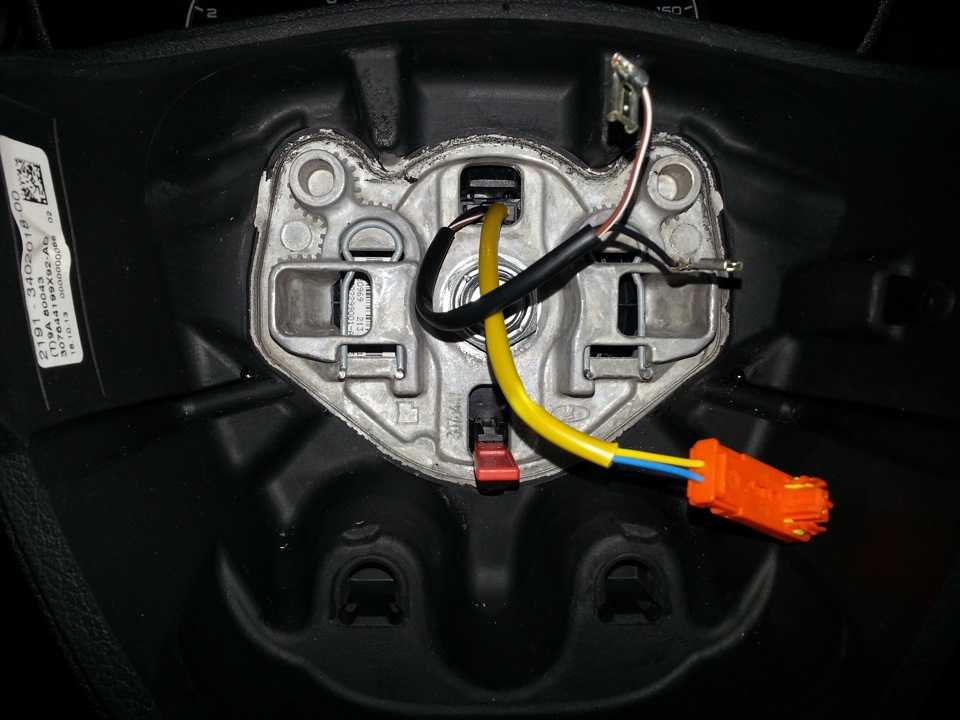

Снятый аирбег5. Для правильной ориентации руля, при его последующей установке, необходимо сделать метку. Берём керн с молотком или маркер. Делаем на валу отметку точно напротив стрелки.

Отметка.

Дальнейшие действия выполняйте в строгой последовательности, чтобы не сломать фиксатор блока подрулевых переключателей, и собственно сам блок.

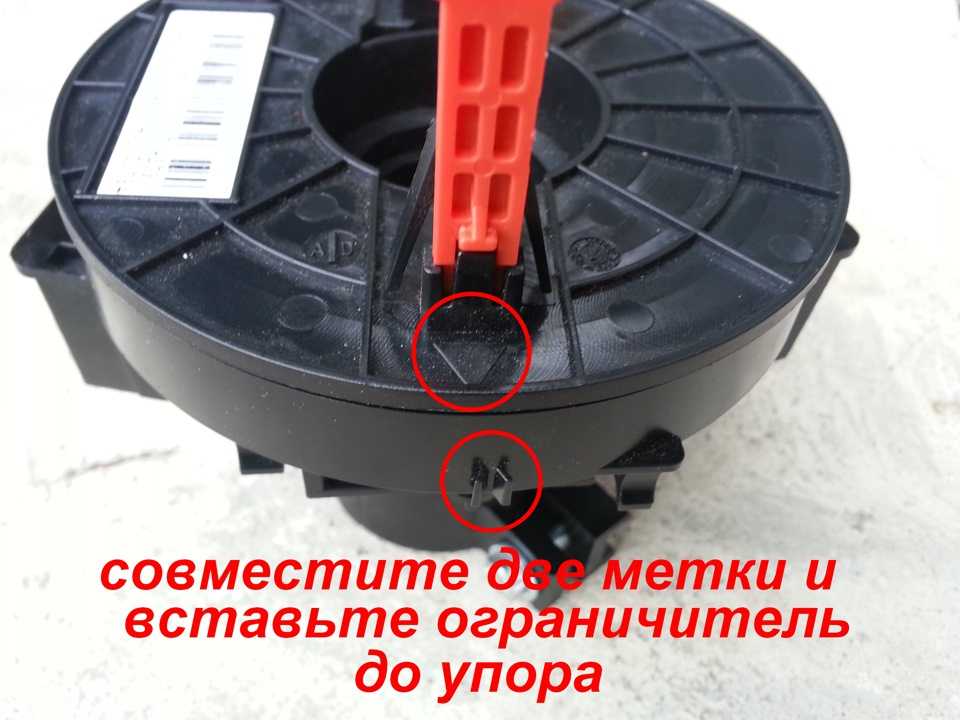

6. Воротком с головкой на 24 ослабте гайку руля. Открутите её не до конца. Оставьте её закрученной на пару витков.7. Покачивая руль в стороны и тянув на себя, сдерните его с посадки. Он упрется в гайку.8. Выравниваем колеса авто и устанавливаем руль прямо.9. Вынимаем из кармашка фиксатор. Совместив метки вставляем фиксатор в блок подрулевых переключателей, как показано на фото.

Фиксатор.10. Исключая любое движение руля откручиваем до конца гайку

! ВАЖНО! Если руль сдвинуть с красным фиксатором, он его выломает с корнями блока подрулевых переключателей.Вынимаем руль, пропуская проводку через отверстие

Сборку выполняем в обратной последовательности, обращая внимание на те важные нюансы, которые я указал ранее. Собственно и всё
