Замена замка зажигания на лада приора

Пошаговый ремонт

Для ремонта данного узла необходимы следующие инструменты:

• зубило;
• плоская отвертка;
• молоток.

В начале ремонта необходимо обесточить электросистему автомобиля — снимаем клеммы с аккумулятора (обычно минусовую клемму).

Рулевая колонка оснащена подрулевыми переключателями, которые в начале ремонта необходимо снять. Для этого с помощью зубила выкручиваем болты крепления, которыми подрулевые переключатели при помощи скоб соединены с выключателем зажигания. Использовать обычную отвертку не получится — болты имеют срезанные головки. Кстати, пригодятся и пассатижи. Их можно также использовать после того, как вы провернете болт зубилом хотя бы пару раз.

Снимаем скобы и получаем доступ к замку зажигания. В нем располагается важный элемент защиты вашей Лады Приора — автомобильная противоугонная система АГС-6. Аккуратно поддевая фиксатор, который удерживает катушку с проводами системы, достаем ее из замка. Затем отсоединяем систему АГС-6 от системы электрообеспечения автомобиля. Аналогичным способом отсоединяем оставшиеся провода системы зажигания от колодки проводов.

Система зажигания «Приоры» обладает еще одной степенью защиты, поэтому из отсоединенного от электросети механизма придется достать стержень противоугонного механизма. Лучше всего это сделать с помощью отвертки. Освободившись от болтов, приступаем к разбору зажигания. Вначале достаем привод и пружину из запорного стержня, затем из корпуса механизма зажигания можно достать цилиндр

Цилиндр имеет пружину и стопорный шарик, мелкие детали, которые важно не потерять.

Проводим замену на Приоре замка зажигания

Дабы провести ремонт на Лада Приора, вам потребуются такие простые инструменты как:

• Молоток;
• Отвертка плоская;
• •Обыкновенное небольшое зубило.

Пошаговая инструкция по замене замка зажигания:

Перед тем как приступить к процедуре замены, требуется электрическую систему автомашины обесточить. Как правило, для этой цели требуется снять только минусовую клемму с аккумуляторной батареи. Далее необходимо снять подрулевые переключатели, которые располагаются непосредственно на рулевой колонке. Чтобы снять это вам потребуется помощь зубила, которым выкручиваем болты крепежа. Данными болтами прикреплены подрулевые переключатели и соединены с замком зажигания с помощью специальных скоб. В данном случае отвертка не поможет, ведь болты со срезанными головками. Также могут понадобиться пассатижи, их также можно будет применить, когда повернете болт зубилом хотя бы 2 раза. Когда вы снимите скобы, то сразу получите доступ к замку зажигания, замена которого и требуется. Также здесь располагается противоугонная система АПС-6, устанавливаемая на LADA Priora. Требуется аккуратно поддеть присутствующий фиксатор, удерживающий провода всей системы, они находятся на специальной катушке, ее и нужно достать из замка. Далее отключить нужно противоугонную систему от электричества. Также отсоедините все имеющиеся провода от колодки проводов. Итак, система зажигания рассматриваемого нами автомобиля имеет и другую ступеньку защиты, следовательно, из механизма, отсоединенного от электрической цепи, нужно будет извлечь стержень противоугонного механизма. На помощь в этом деле вам придет отвертка. Открутите болты и приступайте к разборке системы зажигания. Перво-наперво нужно извлечь привод и его пружину, находящуюся в запорном стержне, после чего извлекайте цилиндр

Важно не потерять при извлечении такие мелкие детали как стопорный шарик и пружина

Регулировка замка багажника «Приора»-хэтчбек

Регулировку положения установки и длины тяг механизма замка багажника приходится выполнять в таких случаях:

• замок не открывается электроприводом, хотя моторедуктор работает;
• замок плохо закрывается или не закрывается вовсе;
• ляда багажника стучит во время езды.

В первом случае необходимо отрегулировать длину тяги. В паре остальных — нужно правильно выставить положение замка багажника на ляде.

Также, если замок плохо работает, нелишним будут смазать его движущиеся детали маслом или смазкой, не твердеющей на морозе (что важно в зимний период).

Регулировка замка багажника «Приора»-хэтчбек выполняется следующим образом:

• плоской отверткой аккуратно, чтоб не повредить поверхность облицовки замка багажника и платик пистонов крепления, снять пистоны;
• снять облицовку, закрывающую механизм замка багажника;
• ослабить винт, затягивающий тягу открытия замка;
• выровнять конец тяги, если он загнут, пассатижами;
• ослабить три гайки, крепящие замок к ляде багажника;
• сместить замок в нужном направлении, чтобы он хорошо совмещался с фиксатором;
• смазать механизм замка;
• затянуть винт, крепящий тягу;
• подтянуть гайки, фиксирующие замок на ляде багажника;
• убедиться, что замок хорошо закрывается (если это не так, повторить регулировку);
• окончательно затянуть гайки, крепящие замок к ляде багажника;
• установить на место облицовку и зафиксировать ее пистонами. Еще один вариант регулировки — смена положения фиксатора замка. Если замок стучит по фиксатору при закрытии и крышка закрывается со значительным усилием, необходимо изменить его положение. Для этого следует:
• ослабить затяжку болтов, удерживающих фиксатор;
• сместить фиксатор вперед или назад, в зависимости от необходимого положения;
• подтянуть болты крепления;
• проверить, легко ли зарывается ляда багажника;
• при необходимости повторить регулировку положения фиксатора;
• окончательно затянуть болты, удерживающие фиксатор.

Еще один вариант регулировки — регулировка длины тяги, идущей от электропривода блокировки замка к механизму. Чтобы это сделать, необходимо снять замок с машины, как это описано выше. Тяга привода прикручивается к механизму, поэтому для изменения длины ее необходимо провернуть на несколько оборотов в ту или иную сторону. После изменения длины тяги механизм замка необходимо установить на место и проверить, открывается ли он электроприводом. При необходимости регулировку длины тяги нужно повторить.

Если все работает нормально, остается лишь установить замок багажника на место.

Замена замка зажигания — достаточно редкая процедура. Однако, как и каждый, на первый взгляд, несложный ремонт заставляет даже опытных специалистов отнестись к данному виду ремонта скрупулезно.

Традиционно замена замка зажигания проводится в случае его повреждения, износа, когда автомобиль просто не заводится, но чаще в случае неисправности электрических цепей автомобиля, стартером которого замок и является. К примеру, поворачивая ключ в одно из положений, мы приводим в готовность не только систему зажигания двигателя, но и иные функции:

• наружное (в том числе габаритное) освещение;
• подсветка приборов;
• ближний и дальний свет фар;
• вентиляторы систем отопления салона, охлаждения двигателя.

Отсюда необходимость в постоянной работоспособности данного механизма.

СНЯТИЕ, УСТАНОВКА ВЫКЛЮЧАТЕЛЯ (ЗАМКА) ЗАЖИГАНИЯ И ЕГО РАЗБОРКА

Вам потребуются: молоток, зубило, отвертка с плоским лезвием.

Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снимите кожух рулевой колонки.

3. Отожмите фиксатор.

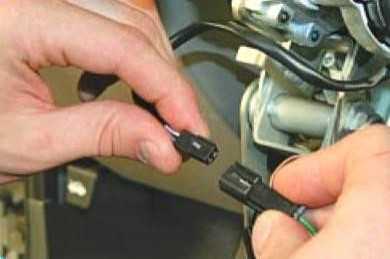

4. Отсоедините колодку с проводами замка зажигания от жгута проводов панели приборов.

5. Отсоедините колодку с проводами замка зажигания от жгута проводов системы управления иммобилизатором.

6. Выверните с помощью зубила и молотка или высверлите четыре болта с отрывными головками и снимите замок зажигания с рулевой колонки.

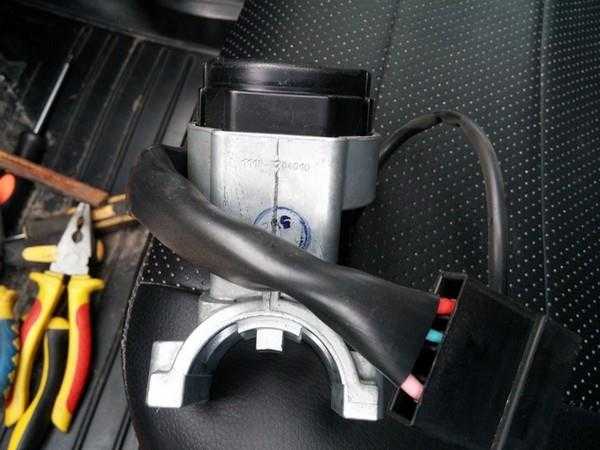

Так выглядит снятый с автомобиля замок зажигания.

7. Отогните фиксатор колодки жгута проводов замка зажигания.

8. Извлеките из колодки клеммы с проводами.

9. Сожмите защелки.

10. Снимите пластмассовую крышку с корпуса замка.

11. Отогните две пластмассовые защелки.

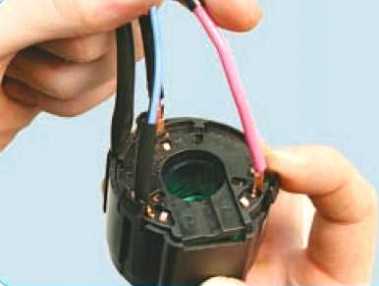

12. Выньте контактную группу из крышки замка.

13. Осмотрите контакты.

Окисленные или подгоревшие контакты зачистите мелкозернистой шлифовальной шкуркой.

При сильном повреждении контактов замените контактную группу или замок в сборе

Соберите замок зажигания в порядке, обратном снятию, при этом обратите внимание на расположение клемм с проводами в колодке жгута проводов

Установите замок зажигания в порядке, обратном снятию, предварительно утопив запорный стержень противоугонного устройства.

Для этого вставьте ключ в замок и поверните его из положения «0» в любое другое положение.

При замене замка зажигания необходимо заменить электронные кодовые элементы (транспондеры) в головках ключей зажигания нового замка соответствующими кодовыми элементами ключей от замка зажигания, снятого с автомобиля.

Процедуру обучения после такой замены проводить не требуется.

Включаемые цепи при различных положениях ключа

Этап установки нового замка

Для монтажа потребуются болтики, используемые в крепеже с отрывом. Грани при создании определенного усилия будут срываться, оставляя головку, которую не возьмет классический ключик. В итоге хомуты окажется стянуты достаточно сильно и одновременно получат дополнительную защиту.

Все четыре болта завинчиваются аналогично со срывом граней. Ориентировочная стоимость замка составляет около 1000 руб. В комплекте чаще всего могут присутствовать спецболты, чтобы не приобретать их отдельно.

В сервисе замена обойдется еще в несколько сотен. В итоге самостоятельно все сделав, можно сэкономить средства.

Как снять замок зажигания на Приоре

Перед проведением работ необходимо откинуть клеммы от аккумулятора. Специалисты рекомендуют воспользоваться проверенным алгоритмом:

На первоначальном этапе потребуется избавиться от кожуха, скрывающего подноготную рулевой колонки. Операция простая и требует применения лишь отвертки либо шуруповерта для вывинчивания резьбовых метизов.
Второй этап предполагает откручивание спецболтов. Они изготовлены с отрывными шляпками и представляют собой одноразовые материалы. Такой конструкционный подход обеспечивает определенную степень безопасности, минимизирующую возможности несанкционированного доступа к запуску автомобиля. Для отвинчивания их используется зубило

Важно запомнить, что на них нарезана правая резьба.
Сорвав с места метизы, окончательно избавиться от них получится при помощи длинногубцев (загнутых или прямых).
Удаляем хомут. Спецболты удерживали установленный на рулевой колонке хомут

Последний установлен для удержания замка.
Завершаются демонтажные работы разъединением штекеров питания, чтобы иметь полный доступ к работе с замком.

Далее, приобретаем новый замок с иммобилайзером и переучиваем его при необходимости. Обычно удается сделать это с первого раза. В некоторых ситуациях меняют в ключах транспондеры, чтобы штатная защита сумела распознавать электронные сигналы и своевременно разблокировалась.

Штатный замок зажигания – артикул, цена, как работает, устройство

Модуль на Приору не работает напрямую с узлами, которые дают старт пуску двигателя. Чтобы он работал исправно нужно подождать несколько секунд перед запуском, пока бензонасос создаст нужное давление. На Приоре, к нему подключены только провода – пути, по которым проходят сообщения от замка зажигания к электронному блоку управления.

ЭБУ автомобиля Приора как раз получает данные о положении ключа и может прокрутить стартер, если эта операция «не заблокирована».
По причине поломки, а может включить только зажигание, оставив аккумулятор работать.

После того, как ключ ЭБУ провернулся, он дает команду сразу нескольким деталям. При включении второго положения в течение 5 секунд дайте поработать бензонасосу, чтобы тот подкачал топливо из бака поближе к двигателю.

Когда начинается сам процесс запуска, прокручивается стартер – создаваемое им усилие переходит к коленвалу;

элемент системы зажигания преобразует ток малого напряжения, идущий от АКБ, в высокое, чтобы свечи «зарядились» и дали искру в нужный момент;

Инжектор создает первую партию топливовоздушной смеси, чтобы пустить ее в камеру, где для нее все уже готово – поршни «ходят», свечи искрят.

В самом же модуле все просто – стоит цилиндр с возвратной пружиной внутри, между витками – стопорный шарик, который не позволяет ей свернуться больше нужного, а запорный стержень удерживает конструкцию на месте. Наконец, как усложнение всей системы – «иммобилайзер» — противоугонная система, которую можно поставить самостоятельно. Вот только настраивать ее придется долго.

Обычный комплект с мастер-ключом и несколькими личинками для дверей (с иммобилайзером) стоит от 1 800 – 2 000 рублей, каталожный номер — 2170-3704005.
Комплект без мастер-ключа (без иммобилайзера) можно приобрести за 1 200 – 1 400 рублей, артикул -2170-3704006.

Основные неисправности

Обычно на модуль «грешат», когда села аккумуляторная батарея – так ничего не включится, даже ЭБУ не получит сигнал. Можно решить все зарядкой АКБ или установкой новой. Но если Вы уверены, что ключ в замке зажигания провернулся, а «эффекта» нет, тогда проблема в модуле.

• Во-первых, одна из опасных проблем – это неисправность запорного стержня. Как было сказано, он не даёт доставать ключ, когда тот находится в положении I или II. Если случайно замечаете, что ключ выпадает, постарайтесь скорее заменить блок. Бывает, что за его замену принимаются при ошибке иммобилайзера. Это можно делать только в самом крайнем случае, с точностью проверив все возможные «пути отхода», потому что перенастройка ЭБУ займет много времени.
• Во-вторых, проводка, подведенная к блоку, может повредиться, он станет «отрезанным» от электронного блока управления Приоры. Нужно прозвонить все участки проводки и поменять ее. В этой же группе проблем – реле предохранителя. Если предохранитель перегорел, запуска двигателя не будет.
• В-третьих, пружинка может деформироваться или сломаться. Проявляется это в том, что после прокручивания стартера и запуска двигателя ключ не возвращается в положение I.

Точки подключения автосигнализации на Лада Приора 2011

Замок зажигания:+ 12V — коричневыйСтартер — красныйIGN — синий/чёрный

Приборка:Тахо сигнал — коричневый/красныйРучник — коричневый/синий (Подробнее см. Схема 1)

Разъём Х3 (См. рис 1) BCM:Концевик двери водителя — синий/чёрныйКонцевик правой передней двери — коричневыйКонцевики задних дверей — серый/красныйКонцевик багажника — жёлтый/красныйОткрытие багажника (слаботочный вход, можно без реле, доп. канал напрямую к сигнализации) — синий/красный

Разъём Х1 (См. рис 1) BCM:Повороты — синий, синий/чёрный

Ц.З. — коричневый; провод находится внутри водительской двери, в жгуте от блока кнопок. (Подробнее см. Схема 3)

Концевик капота — белый/чёрный; Разъём Х2-17 (Если используется датчик температуры двигателя, то по схеме 2)

Блок находится за панелью, возле педали газа. Для извлечения блока снять левую и правую панели, открутить две гайки на 10, слева и справа, крепления блока.

Подключение к центральному замку

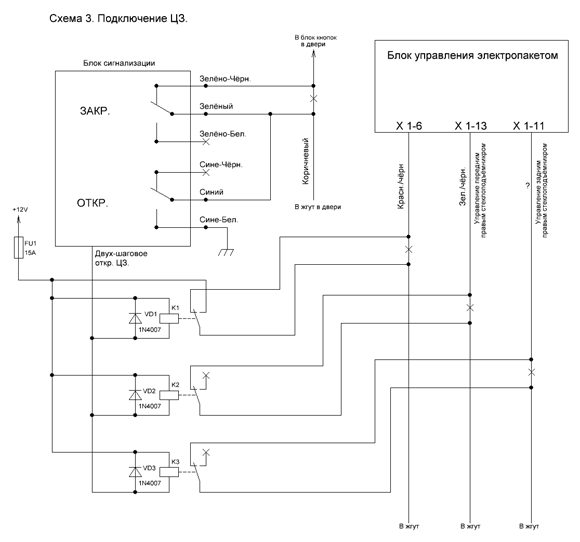

При подключении ЦЗ (см. схема 3), если подключиться только к коричневому проводу в двери водителя, то будут закрываться все двери, а открываться только водительская. Для открытия остальных дверей, необходимо использовать в сигнализации провод для двух-шагового открывания ЦЗ, и подключиться по схеме ниже.

Открытие остальных дверей осуществляется вторым импульсом, реле К1. Так же срабатывают реле К2 и К3, они нужны для блокировки правых стеклоподъёмников. Если этого не сделать, то при открытии остальных дверей, будут приоткрываться правые стеклоподъёмники на 0,8 сек, т.е. от импульса открывания ЦЗ, вторым шагом. Блокировать стеклоподъёмники необходимо из-за особенности электросхемы дверей Приоры.

Если в комплектации нет стеклоподъёмников на задних дверях, то реле К3 ставить не нужно, и соответственно ячейка Х1-11, в разъёме Х1 не задействована. (Цвет провода Х1-11 не известен.) Если в комплектации нет стеклоподъёмников вообще, то не нужно использовать и реле К2.

Кнопка вместо замка зажигания

В качестве замены на автомобиле Лада Гранта и многих моделей иномарок стоит кнопка START-STOP.
Можно сказать, что пусковая кнопка – это вопрос удобства водителя, но если хотите сделать свой автомобиль уникальным, можно использовать разные варианты:

• удаление штатного модуля – не будет блокироваться руль;
• штатный модуль остается, но блокировка руля не срабатывает;
• штатный модуль остается на месте, блокировка руля работает.

Можно поставить сформированный комплект, или собрать его самостоятельно – это выйдет в несколько раз дешевле, но не быстрее.

Как поставить

Для того чтобы поставить кнопку вместо модуля, проведите следующие действия:

1. Снимите минус с АКБ.
2. Демонтируйте рулевой кожух, пластмассовую панель справа от педального узла.
3. В соответствии с инструкцией, которая прилагается к пусковой клавише, подключите провода к колодке.
4. Присоедините к разъему переключателя педали тормоза зеленый кабель от центрального блока.
5. Провод от кнопки следует подсоединить к трехконтактному разъему центрального блока.
6. Если Вам нужно отключить блокировку руля, отпилите от ключа только часть, которая входит в личинку, и оставьте его в замке в первом или втором положении.
7. Поставьте клавишу на месте соединения кожуха.
8. Проверьте кнопку «Старт-Стоп» несколькими нажатиями.

Как завести Приору без ключа

«Важно! Прежде чем рассказать о некоторых «ручных» способах запуска автомобиля без использования ключей, обращаем ваше внимание на то, что все манипуляции необходимо выполнять только на собственном, либо чужом автомобиле с предварительного разрешения его владельца. В иных случаях такие действия носят противоправный характер и уголовно наказуемы»

Итак, подробнее о том, как завести приору без ключа зажигания.
Три популярных и в то же время простых способа:

1. Первый метод заключается в том, что осуществляется соединение плюсовой клеммы АКБ непосредственно с катушкой зажигания. Далее, при помощи провода происходит присоединение стартера. Как результат — запуск двигателя напрямую, минуя замок и иммобилайзер.
2. Второй способ. Смысл данного подхода заключается в банальном соединении определенных проводов бортовой сети. О чем идет речь? Наверное, вы замечали, что магнитола включается только тогда, когда активно зажигание. В данном случае она запитана непосредственно от зажигания. Этой особенностью мы и воспользуемся. Для этого необходимо вытащить магнитолу из отсека в приборной панели, отсоединить подключенные к ней провода. После того как все подготовлено, нам понадобится всего два провода. Первый – плюсовой провод магнитолы (обычного имеет синий цвет), второй – постоянный плюс бортовой сети (сиреневого цвета). Соединяем провода между собой. Включается зажигание. Для того чтобы контакт не пропадал, скрепляем место соединения при помощи изоленты. Чтобы завести двигатель автомобиля остается только переключить рычаг коробки передач на вторую скорость, и растолкать автомобиль.
3. Третий метод представляет собой обычное замыкание между собой проводов, которые ведут к скважине замка зажигания. Смысл в том чтобы найти проводки, которые отвечают именно за запуск стартера. Для этого нужно снять заземление и поочередно касаться других проводков. Нужные нам элементы при соприкосновении генерируют искру, их мы и пометим, а в дальнейшем соединим воедино и подключим к контактному кабелю, идущему к стартеру. Все, теперь мы знаем как завести Приору без ключа и мотор должен запуститься.

Самостоятельная замена

Перед тем как поменять замок зажигания на Приоре, необходимо учитывать, что данная операция окажется более трудоемкой, чем аналогичный процесс при работе с классическими моделями ВАЗовских авто.

С этой работой автомобилист справится за час. Также ему необходимо запастись инструментами:

• крестовая отвертка или шуруповерт с аналогичной битой;
• молоток на 0,5 кг;
• заостренное зубило или пробой с шириной лезвия 8–10 мм;
• шестигранная головка на 10;
• оснастка трещетки со средним удлинителем.

В связи с тем, что ремонт предполагается проводить в темных стесненных условиях, то стоит подумать о локальном комфортном освещении. Кому-то удобно работать с автомобильной лампой, оснащенной крюком или магнитом для подвешивания в любых условиях. Некоторые автомобилисты привыкли использовать для подобных целей налобный яркий фонарь со светодиодами.

Некоторая информация об устройстве замка зажигания

На автомобилях Лада Приора применяются замки противоугонного типа с блокировкой очередного включения стартера, связью ключа со штатной противоугонной системой.
Устройство располагается прямо под рулем специальным образом (четыре винта с отрывными шляпками, препятствующими выкручиванию) закреплено на рулевой колонке.

Запуск двигателя происходит при помощи ключа, который вставляется в личинку замка.

Устройство запитывается от аккумуляторной батареи, а за обеспечение надлежащей защиты электрической цепи отвечает специальное реле с маркировкой «К4».
Блокировка стартера достигается за счет запорного стержня, который задвинут, и препятствует извлечению ключа во всех его положениях за исключением нулевой ступени (положение «0»).
При одном положении ключа задействуются одни электрические цепи. При другом состоянии иные. К примеру, на первой отметке активизируется некоторое бортовое оборудование (стеклоочистители, стеклоподъемники, индикаторы приборной панели и другие) а при последующем повороте ключа в замке зажигания активируется дополнительная цепь питания, происходит старт двигателя.

Исправляем наиболее частые проблемы

Затем приступаем к исправлению проблем в системе проводки. Чаще всего проблемы в системе зажигания связаны именно с окислением или перетиранием проводной группы.

Аккуратно поддеваем (при помощи плоской отвертки) пластмассовые защелки на крышке колодки проводов и открываем ее

Важно запомнить, а лучше отметить расположение там проводов, чтобы при обратной сборке не перепутать. Если вы не профи, то проще всего зафиксировать расположение проводов с помощью фотокамеры на мобильном телефоне.

Последовательно разгибаем металлические «усики» и достаем проводку. В ходе данной операции мы сможем очистить контакты и проверить их на целостность.

Переходим непосредственно к механизму зажигания, снимаем расположенные на корпусе системы зажигания провода. Для этого при помощи отвертки отжимаем защелки (они пластмассовые, поэтому разбирать их несложно, но делать это нужно аккуратно) и выводим проводку из корпуса.

В корпусе расположена контактная группа, которая и производит запуск систем автомобиля

Важно проверить ее состояние и возможные неполадки

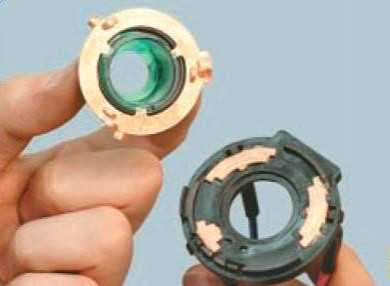

Часть, на которую нам предстоит обратить особое внимание, — подвижный контакт. Его необходимо разобрать и проверить

Для этого мы отделяем его от статорной контактной группы и разбираем. Разборка осуществляется простым нажимом на данный механизм и его прокручиванием против вращения часовой стрелки. В результате отделяется и проверяется контактная пружина, а также имеется возможность для доступа к проверке автомобильной противоугонной системы.

Прочищенные и замененные контакты или АПС-6 позволят исправить систему зажигания вашего автомобиля.

Примерно неделю мой замок стал заедать во втором положении (стартер), ключ поворачивался со 2-3 попытки. Буквально вчера, второе положение пропало совсем, т.е. ключ поворачивался только в I положение (зажигание), дальше ключ как будто упирался во что-то. Прочитал все советы по замку, просмотрел ссылку по ремонту и, купив на всякий случай новый замок, решил снимать и смотреть свой.

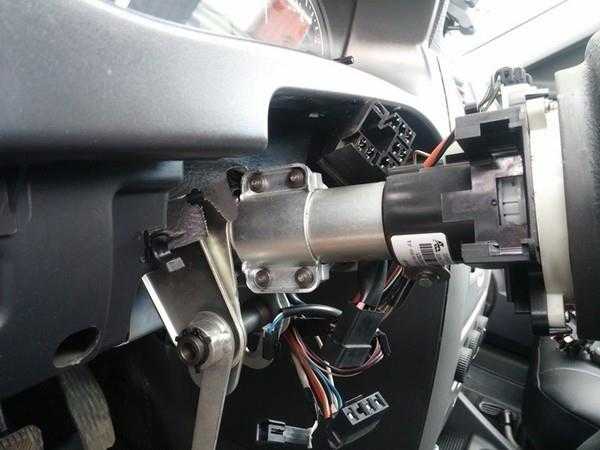

Первым делом, снимаем кожух. Видим четыре болта крепления замка зажигания.

Так как стоят болты с отрывными головками, то чтобы снять замок их нужно высверлить или отпустить с помощью маленького зубила. Я воспользовался вторым вариантом. Для удобства снимаем подрулевой переключатель.

Легкими постукиваниями в направлении против часовой стрелки срываем болты, а дальше откручиваем тонкогубцами.

Маркировка на замке калиновская.

Дальше разбираем замок, выкрутив три винта. Видим, что смазки там достаточно!

Освобождаем цилиндрик механизма блокировки руля, приподняв личинку замка вверх. Самое главное не потерять шарик, выпадающий из торца личинки, и мелкие пружинки, но они, впрочем, держатся нормально и не выпадают.

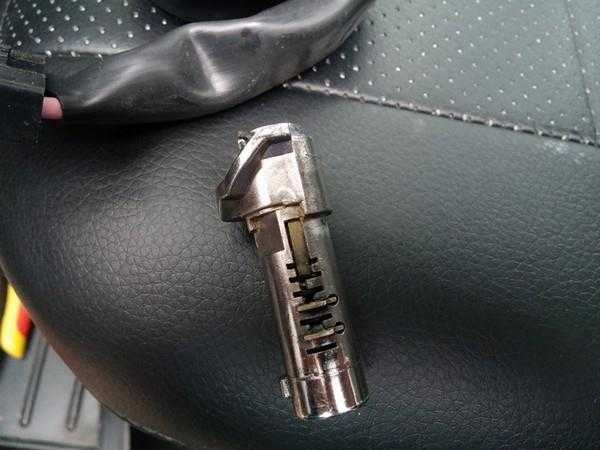

На личинке видны следы выработки штока цилиндрика механизма блокировки — смазка в желтой латунной пыли.

На самом цилиндрике были задиры сверху и образовался как бы бортик, которые в общем-то и являются причиной заедания и заклинивания II положения замка зажигания. Цилиндрик на фото уже зачищен и заглажен напильником и наждачкой. Фото задиров забыл сделать.

В инструкции по ремонту замка, предложенной мне, ничего не было сказано по поводу латунного штока цилиндрика, но я решил развернуть его концом с выработкой внутрь цилиндра к пружинке, чтоб рабочий конец был целым.

Кстати, при вынужденной замене всего замка можно личинку оставить старую, если она в хорошем состоянии, чтоб не менять личинки на остальных дверях или не носить на связке два ключа от дверей и от нового замка.

Собираем замок в обратной последовательности, проверяем работоспособность и устанавливаем на место. Я снова использовал отрывные болты, по 10 рублей за штучку.

Старые болты и головки от новых.
