Как самостоятельно снять шрус на Ниве?

ШРУС может служить очень долго. Главное – следить, чтобы пыльники оставались целыми, защищая механизм от грязи.Но, если неприятность произошла, то требуется срочное вмешательство автовладельца.

Для обслуживания или ремонта полуосей необходим их демонтаж. Процесс несложный, но понадобится некоторый инструмент:

  1. Ключи на: 13 (2шт), 17 (2шт), 27 (лучше головка с воротком)
  2. Молоток
  3. Отвертка или зубильце
  4. Домкрат с балонным ключом
  5. Чурочка или другая подставка
  6. Жидкость для снятия ржавчины и накипи WD 40

Выполнять работу удобнее из ямы, но можно обойтись и без нее. Порядок действий следующий:

  1. Поддомкратить машину, снять колесо.
  2. Поддеть отверткой, снять защитный колпак прижимной гайки. Открутить гайку ступицы ключом на 27.
  3. Отсоединить нижнее крепление амортизатора от рычага. Для этого – ключомна 17 открутить гайку и выбить болт с уха крепления. Затем нужно амортизатор сжать, чтобы он не мешал работе.
  4. Подставить под рычаг чурку и немного опустить машину. Делается это для того, чтобы проще было снять шаровую.

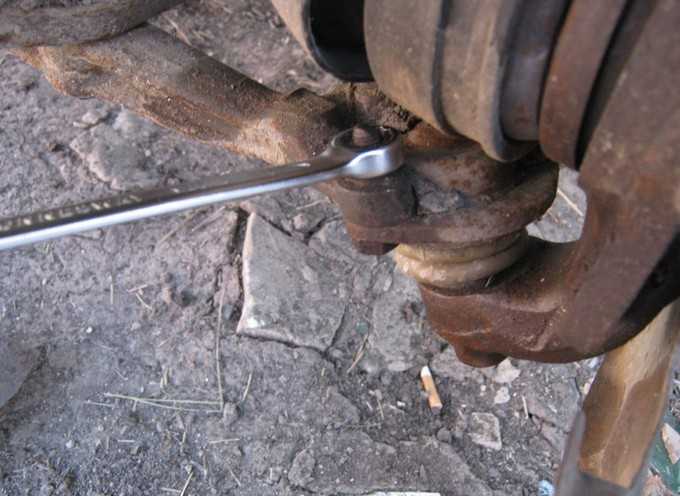

  5. Открутить шаровую опору от рычага (ключи на 13), вынуть вал привода со шлицов. Ступицу отодвинуть в сторону и чем-то закрепить (например, подвязатьпроволокой).
  6. На редукторе открутить три гайки (ключ на 13), удерживающие прижимную пластину. Резким движением выдернуть привод из редуктора.

Все манипуляции с полуосью нужно производить, зажав ее в тиски. Для разборки и снятия шрусов потребуются совсем простые инструменты:

  1. Молоток
  2. Выколотка
  3. Отвертка
  4. Боковые щипцы для снятия стопорных колец с вала

При замене пришедших в негодность пыльников на новые, понадобится снять гранату. Инструкция, как снять наружный шрус Нива, довольно простая; работа – не требующая особых навыков:

  1. Снять хомуты с пыльника. Сдвинуть пыльник к центру вала.
  2. Выколоткой и молотком, стараясь не попасть по сепаратору, сбить наружную обойму шарнира. Собрать все шарики (в Ниве их 6)
  3. Щипцами снять наружное стопорное кольцо, сбить со шлицов внутреннюю обойму и снять внутреннее стопорное кольцо. Можно внутреннее не снимать, но для того, чтобы оно не повредило новый пыльник, его нужно обмотать изолентой.
  4. Снять с вала пыльник (или оба, если требуется замена и второго)

Если так случилось, что полуось демонтирована с автомобиля, то рекомендуется произвести полное ТО шрусов. Нужно обе гранаты снять, разобрать и тщательно промыть, удалив всю старую смазку.Затем, в наружные обоймы заложить новую смазку ШРУС. Расход – 60см³ на наружную и 100см³ на внутреннюю гранаты.

Сборка шарниров производится следующим образом:

  • Устанавливается внутреннее стопорное кольцо (набить его можно головкой на 24), следом внутренняя обойма, затем наружное стопорное кольцо.
  • Надевается сепаратор, жирно обмазывается смазкой, в которую вдавливаются шарики.
  • Все вставляется в наружную обойму гранаты (со значительным усилием). При сборке внутреннего шарнира еще ставится большое стопорное кольцо.
  • Надеваются пыльники и крепятся хомутами.

Как собрать шрус своими руками, можно посмотреть в видео.

Как Заменить Шрус На Ниве

Меняем внутренний и внешний ШРУСы на Chevrolet Нива своими руками: выбор гранаты

Граната на автомобиле представляет собой шарнир равных угловых скоростей. Как быстро и просто самостоятельно заменить масло в акпп в шевроле круз? Об этом и о многом другом читайте на нашем сайте!. Подробно о замене внутренней гранаты на ваз-2114.

Заменить шрус на на ваз-2114, как. Такое название узел получил по причине того, что он похож на военный узел. Его ещё могут называть ШРУС.

При помощи его в автомобиле передаётся крутящий момент от мотора к колесу при разных углах поворота ведущего колеса.

Что такое ШРУС (граната)

Внутренняя граната на Шниву

Появилась эта деталь в то время, когда производители стали выпускать машины с передним приводом. Изначально крутящий момент передавался на ведущее колесо при помощи обычного кардана. уходит антифриз на вектре б.

Того как я поменял антифриз в заменить антифриз,. При этом срок службы шарнира был небольшим, так как он постоянно работал в нагрузку.

Эта проблема дала толчок к тому, что был изобретён специальный узел (ШРУС), который мог передавать крутящий момент на колёса при разных углах их поворота.

ШРУС на Нива Шевроле

При помощи его крутящий момент передаётся от мотора на ведущие колёса. В основном это передний привод. За счёт ШРУСА происходит равномерная передача крутящего момента с учётом того, что колесо находится под разным углом относительно автомобиля.

На Шевроле граната может быть:

Как и все другие детали в машине, этот узел имеет свой определённый срок службы. Поэтому каждый владелец Нивы рано или поздно сталкивается с необходимостью замены ШРУСА.

Одна из причин выхода из строя шруса — прорыв пыльника и попадание грязи.

ШРУС может выйти из строя по таким причинам:

Замена гранаты

Правый внутренний ШРУС вблизи, видно артикул и маркировку

Этот узел состоит из частей, которые постоянно находятся в движении. В результате этого они могут лопать или истираться, что требует их замены.

Ремонтироваться устройство может только в том случае, когда владелец машины вовремя выявил повреждение пыльника, а потому посторонние вещества ещё не успели попасть внутрь механизма.

Но это случается довольно редко, так как вовремя выявить повреждение пыльника почти нереально. А также следует сказать, что и стоимость ШРУСА не велика, а потому его можно купить при необходимости.

Определение неисправности

Определить неисправность гранаты можно и самостоятельно. Как заменить задние стойки на лада калина: фото,. Для этого надо во время движения автомобиля вывернуть руль в любую сторону до упора. Как заменить замок зажигания на сотке/44? Снимать. При этом водителю будет слышен хруст в районе переднего колеса. В таком случае надо произвести замену шарнира.

В процессе ремонта важно выявить, требуется менять оба шарнира или один, потому что такие работы рекомендуется осуществлять только комплексно

Меняем гранату на Нива Шевроле своими руками

Для замены гранаты изначально следует извлечь старую. В процессе придётся демонтировать полуось вместе со ШРУСОМ (в интернете можно найти видео разборки). Потом владелец авто должен выполнить такие действия:

  1. Зажать снятый узел в тиски.
  2. Снять старый пыльник.

Устанавливаем новый шарнир

Устанавливаем ось со шрусом на автомобиль в обратном порядке

Рекомендации: усиление промвала

В настоящее время многие владельцы Нива Шевроле делают тюнинг мотора на своём авто, в результате этого у него повышается мощность, а потому нагрузка на карданы и ШРУСы возрастает в несколько раз.

Чтобы избежать такой неприятности специалисты рекомендуют усилить валы.

Вывод

Зная особенности ШРУСа и то, как можно выявить его неисправность или произвести замену, вы можете справиться с такой работой и собственными силами, имея небольшой опыт в данной работе.

Очень познавательная статья, но хотел бы добавить, что причиной износа становятся наши любимые дороги с ямами. на внутренний шрус можно надеть и штатный пару часов в кислоте и как ниве 32 года. Все. Кстати вчера какой то чувак промчал через лежачего полицейского на скорости где то 60кмч на шевролюшке и я ясно видел, что то у него отвалилось из поддона)

Да лучше сразу менять два шарнира, вот летом по чему то изнашиваются больше чем зимой весной и осенью, может и жара как то влияет.

Замена внутреннего правого и левого шруса нива 2121 часть-1

3 лет назад

Помощь проекту…http://www.donationalerts.ru/r/valer74r Замена у нивы переднего левого шруса наружного и внутреннего. Время пришло. Пошаговая инструкция для рукастых.

1 лет назад

наша группа в ВК Сибирь 4х4 https://vk.com/club165219618 Центровка Рк и Пром-вала: 1.Ослабляем 4 гайки крепления Рк. 2.Включаем нейтральную передачу КПП и Рк. 3.Включаем 5-ю передачу и плавно раскручиваем двигатель до 3000об./мин.(держим 5секунд) 4.Плавно опускаем обороты,затягиваем гайки крепления Рк. Я в ВК https://vk.com/id266329870

3 лет назад

Процесс замены пыльника без снятия гранаты.

3 лет назад

как правильно выбрать шрус промежуточного вала ваз 21214

4 лет назад

Регулировка подшипников ступицы НИВЫ. Затяжка гайки ступицы НИВА. Только здесь Три способа регулировки подшипников ступицы Niva Lada 4×4. Для Доната, Спонсоров, заказать рекламу https://www.youtube.com/user/SamiDlyaSebya1/about?disable_polymer=1 СПАСИБО. Способ 2: https://www.youtube.com/watch?v=sZIWHc8dChE Способ 3: http://youtu.

be/OpdX0CXpQbA Обращаю ваше внимание на то, что это ВТОРАЯ подтяжка и регулировка, ПОСЛЕ ЗАМЕНЫ подшипников. Об этом сказано в начале видео

Она отличается тем, что не надо уже с силой затягивать гайку, ставя подшипники на своё место. И много прокручивать колесо, вперёд и назад, при затяжке гайки, для правильной посадки подшипников.

А так же для того, чтобы не травмировать подшипники и посадочное место. Я покручивал для примера, для тех, кто будет регулировать сразу после установки подшипников. Затяжка гайки передней ступицы у Нивы процесс ответственный. Не дотянешь — плохо. Перетянешь — ещё хуже. После установки новых подшипников надо отрегулировать тепловой зазор. Через 500-1000км.

подшипники сядут на место, и надо опять подтянуть гайку ступицы. Снова отрегулировать зазор. Сделать это можно четырьмя способами. Способ затяжки и регулировки при помощи динамометрического ключа, я не рассматриваю. Поэтому остаётся три способа. В данном видео способ первый. Затяжка и регулировка этим способом делается уже людьми, набившими на этом руку.

Они уже чувствуют, когда надо остановиться, затягивая гайку, и сколько отпустить назад. Второй способ с чётким расчётом затяжки и градуса отпуска. Третий способ мой любимый…. В итоге ступицы были подтянуты первым и третьим способами. Т.к. 2 колеса. Проехав 2000км., проверил зазор. На обоих ступицах всё в идеале. Регулировка подшипников ступицы НИВЫ.

Затяжка гайки ступицы НИВА. Способ 1 https://www.youtube.com/watch?v=owHmt1kZPO8

2 лет назад

******************************************* Канал Авто_Ремонт поможет вам устранить неисправности автомобиля своими руками. Мы не тратим ваше время зря, а стараемся сделать наши ролики как можно информативней и короче для экономии вашего времени. Никакой воды, только суть.

На нашем канале вы найдете различную информацию по ремонту и эксплуатации авто. Никакой воды, только суть. Так же в планах еще много интересных экспериментов, подписывайтесь на канал, пишите комментарии, ставьте лайки мы всегда рады живому общению.

Наша особенность — это доступно изложенный материал, даже ребенок сможет разобраться, ну а если мы что то упустим, смело спрашивайте, всегда рады помочь. **************************************** Наша партнерка AIR : http://join.air.io/avto_remont Подписывайтесь http://goo.gl/ElPX4h Рекомендуем посмотреть: http://goo.gl/AhM0Fx Мы в ВК: https://vk.

3 лет назад

89617485225 https://vk.com/nivovodec Производство тюнинг комплектов для внедорожников; ремонт и восстановление деталей машин; ремонт и тюнинг КПП, РКПП, редукторов; любая металлообработка (токарка, фрезеровка, шлифовка, сварка, сверление, лазер, термичка, гальваника)

5 меc назад

Меняем внешний ШРУС на примере ВАЗ, Volkswagen Jetta II и Mazda MPV.

2 лет назад

Благодарю вас за просмотры и за подписку, всего вам наилучшего.

Лада 2107 ツツツ LADA RAZVOLUTION › Бортжурнал › ➀➅⓪ Кардан на шрусах 21214-2201012…

Поставил задний кардан на шрусах с шевроле нивы. Крестовины сдохли, решил с ними не париться, а купить кардан на шрусах. Собственно что купил и как сделал.

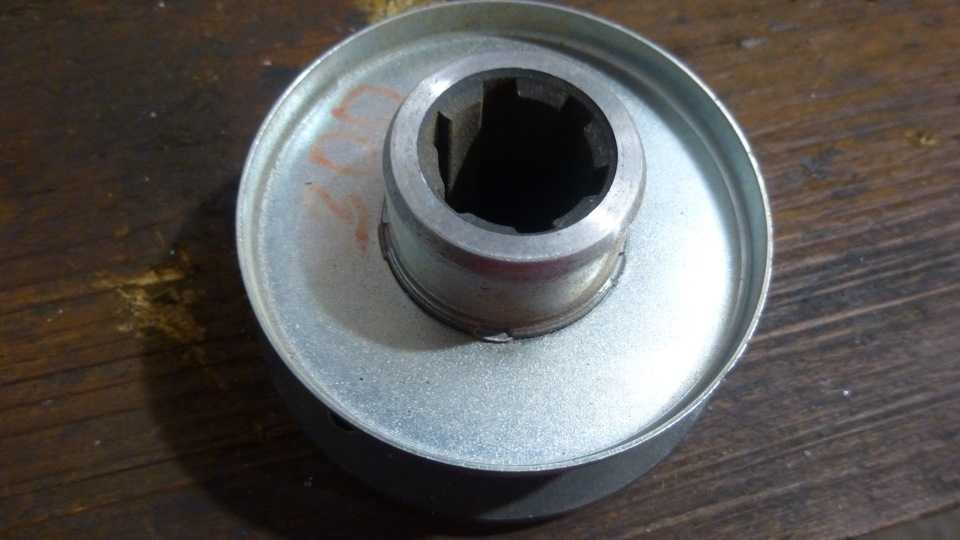

Фланец заднего редуктора.

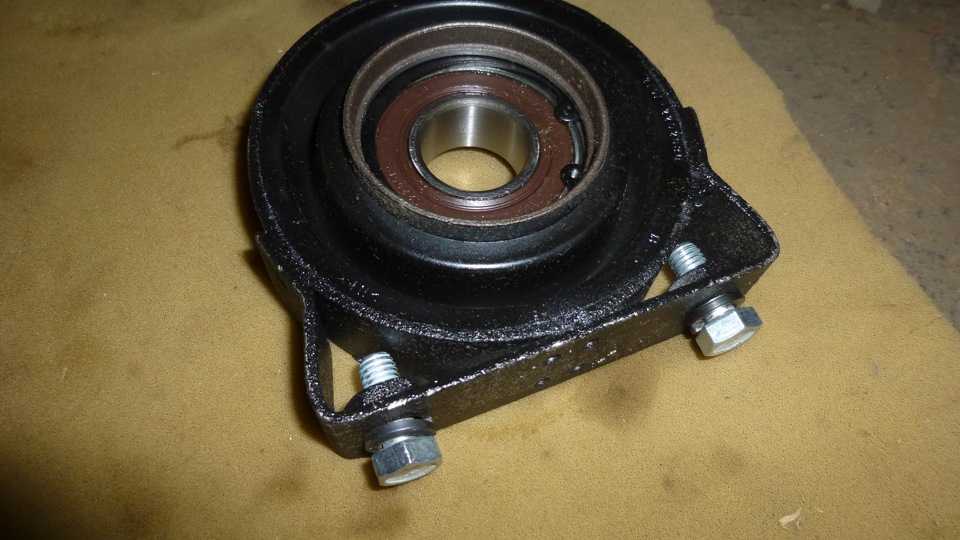

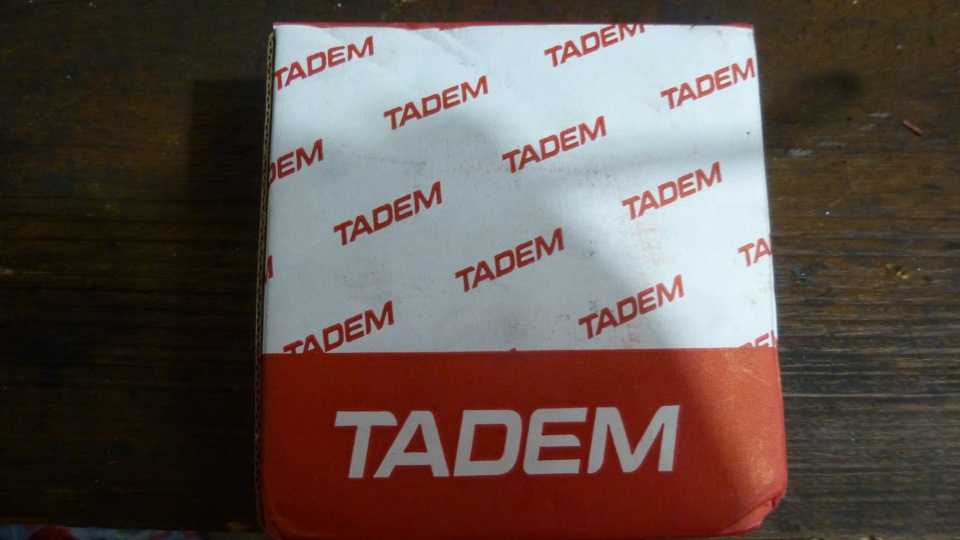

Новый подвесной тадем, болты, гравера. Старый был балаково, проехал на нем много, еще рабочий был, но решил поставить новый.

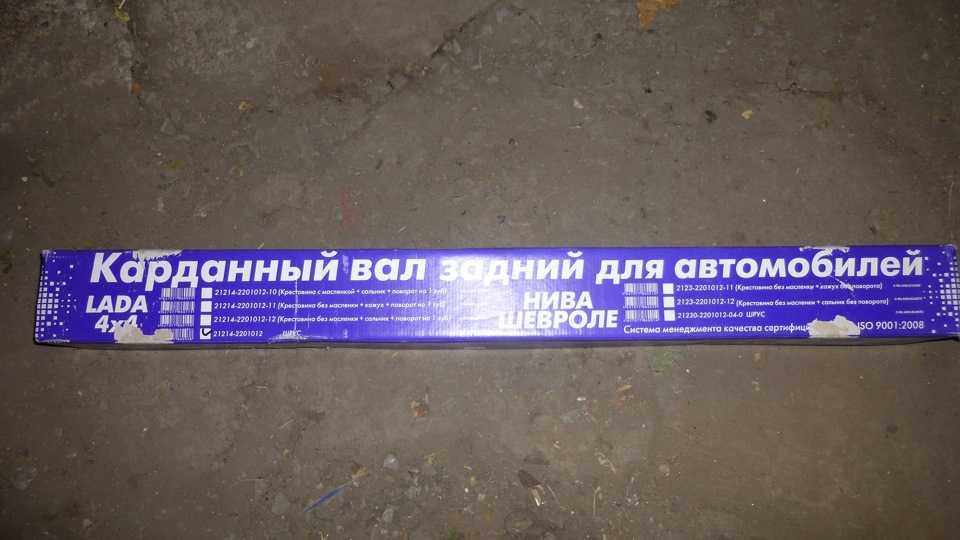

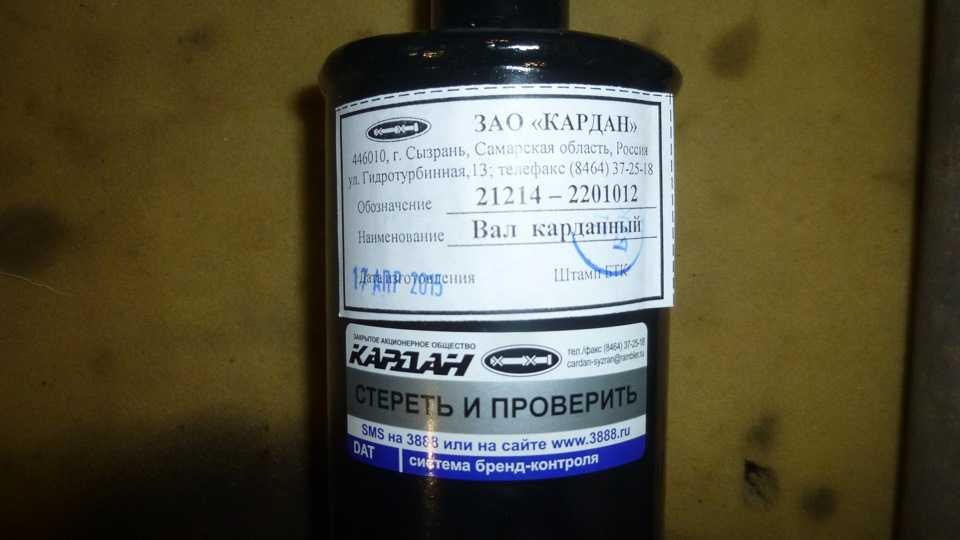

Собственно сам кардан на шрусах с нивы шевроле 21214-2201012 фирмы кардан. Проверил типа оригинал.

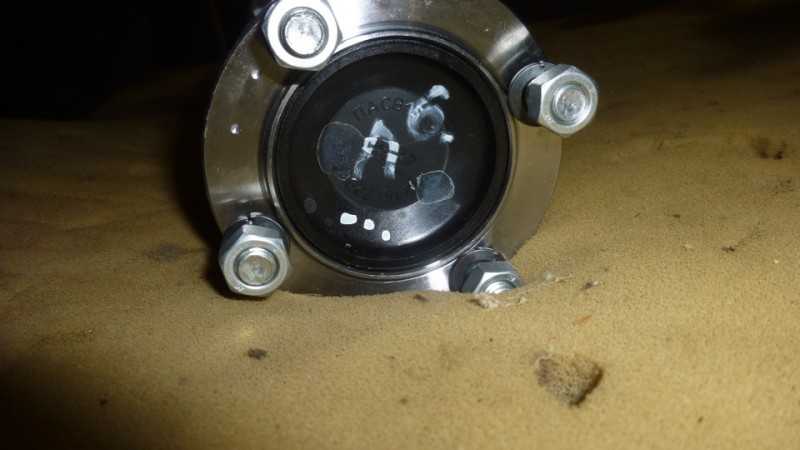

Шрус с силиконовым пыльником. Шрусы с двух сторон одинаковые. Вал симметричный, какой стороной ставить без разницы. Шрусы на шпильках, гайки и гравера уже в комплекте. Шрусы ходят внутри по шлицам. Закрыты шлицы пластиковыми черными заглушками.

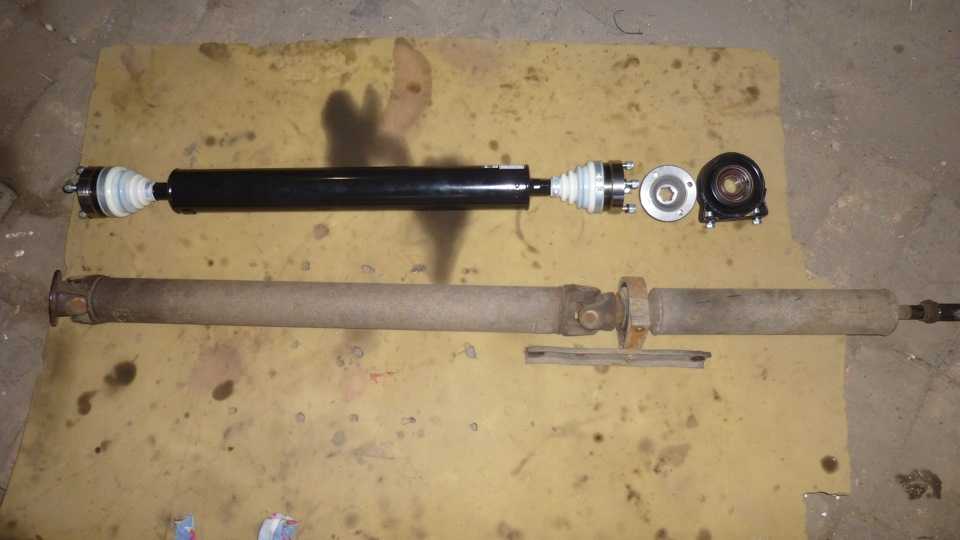

Комплект нужный для установки и старый кардан.

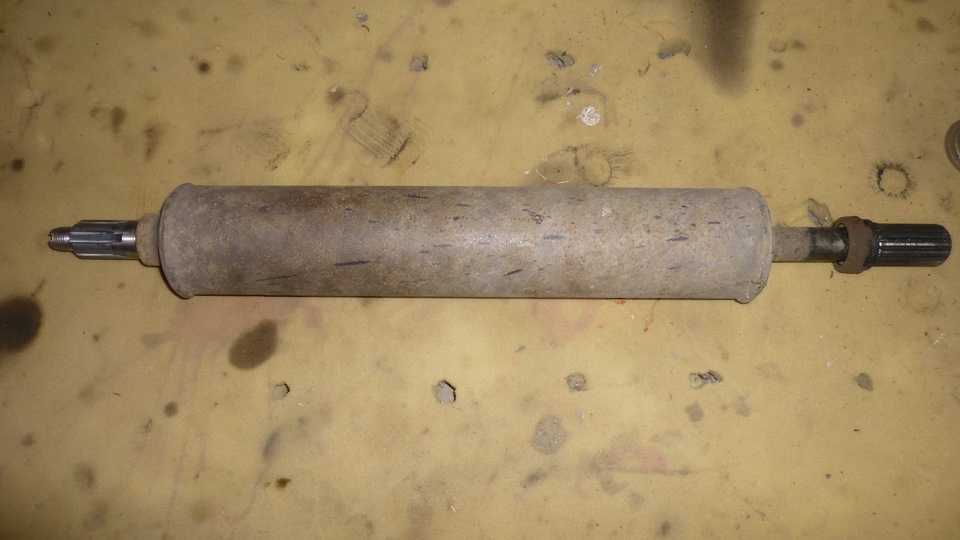

Снимаем переднюю крестовину. Откручиваем гайку, выбиваем вилку и подвесной. Получаем такой вот голый вал.

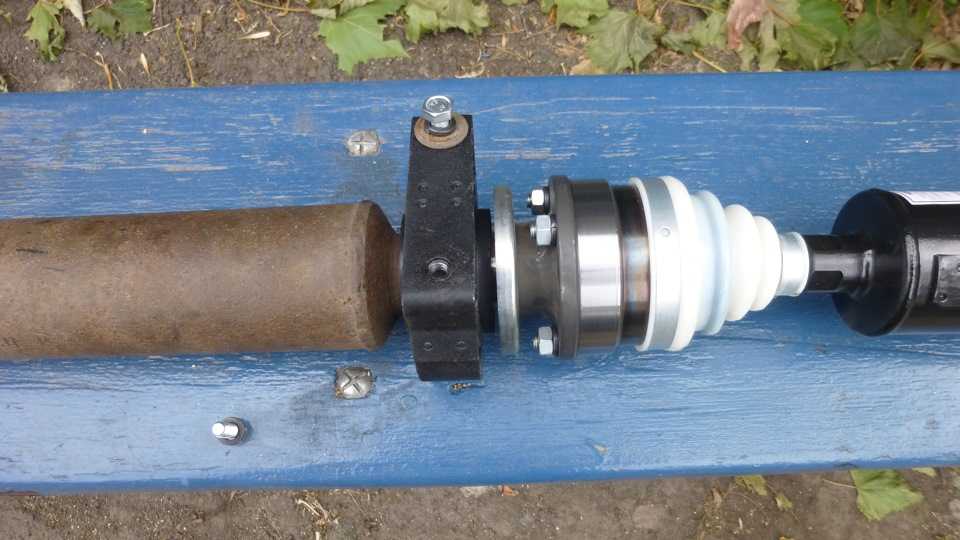

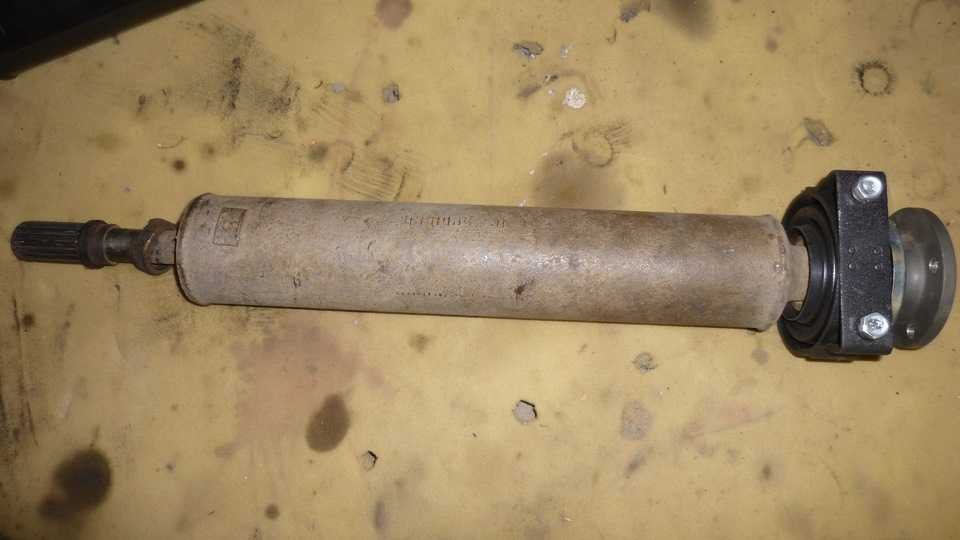

Ставим на голый вал подвесной и фланец с редуктора и получаем вот такой вот кусок кардана, почти как на длинной ниве 2131.

Гайка на вилке стоит тонкая и там затягивается нормально. Для фланца надо гайку с широкой гранью чтоб можно было затянуть его под 8 кг как написано в книжке. С тонкой гайкой, головка не берет грани и облизывается, нормально не затянешь. Я этот момент прозевал. На ниве 2131 гайка с широкой гранью.

Скручиваем все вместе и получаем вот такой вот кардан. Как родной. Только вместо крестовин теперь шрусы.

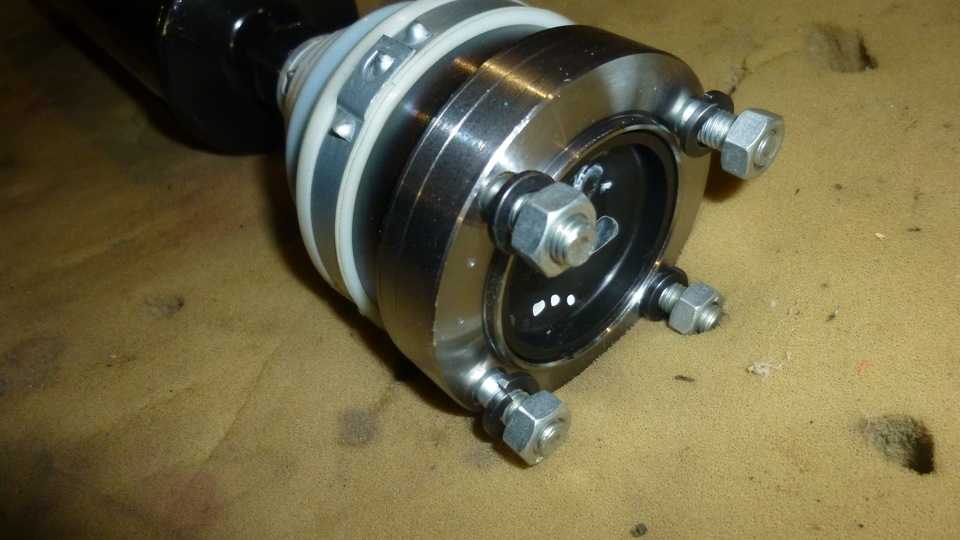

Шпильки шруса 1.9см. На фото видно, что резьба немного выходит за гайку. С одной стороны я шпильки оставил как есть 1.9см. С другой стороны, собственно со стороны редуктора, я шпильки сточил на 3мм. Получается когда я затягиваю гайку, у меня резьба вровень с гайкой. Больше стачивать не советую, этого более чем достаточно чтоб поставить на фланец редуктора шрус без проблем.

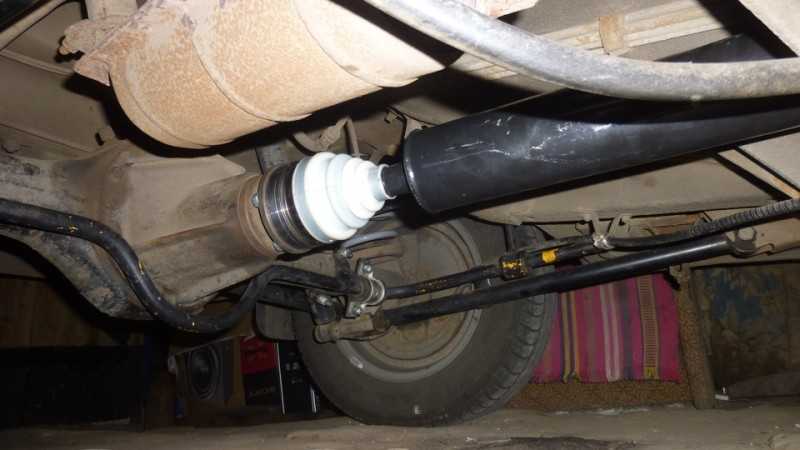

Кардан на месте). Собственно как ставить. Ставить обязательно на яме. Машина стоит на колесах, не задрана. Вставляем один край кардана где шлицы в вертолет со стороны коробки. Подвесной не прикручиваем. Держим кардан и давим его в сторону коробки, чтоб шрусы сместились на шлицах вперед. Вставляем шпильки в фланец редуктора и затягиваем. Шпильки у меня встали без проблем, так как они сточены на 3мм. Прикручиваем подвесной. Все готово. Все остальное собирайте как и разбирала))).

По итогу. Вибраций нет вообще. Какой вы стороной кардан поставите без разницы. Он с двух сторон одинаковый. Накат стал намного лучше. Машина катится легко, ни каких шумов и тому подобное. Когда трогаешься да и так, машина едет плавно, мягко, я бы сказал, что плавность хода появилась). В салоне звук совсем другой чем с крестовинами. Ездить теперь одно удовольствие, едешь и кайфуешь. Мне очень нравится. Но удовольствие не дешевое. Кому денег не жалко, ставьте обязательно, не пожалеете. Расход еще не замерял. Пару дней только катаюсь).

Замена внутреннего шарнира привода Нива 2121-2131

НИВА / 2121, 2131 / ремонт / трансмиссия / приводы передних колес / Разборка и сборка шарнира

Разборка и сборка шарнира.

  • Работу проводим при замене шарнира, его чехла и смазки.
  • Снимаем привод с ваз 2121 (см. Снятие приводов передних колес).
  • Зажимаем вал нива 2121 привода в тиски с накладками губок из мягкого металла.

Сняв хомуты, сдвигаем чехол по валу.

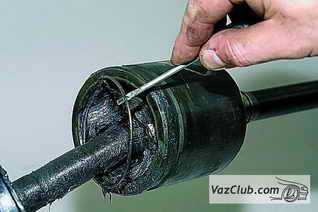

  • Поддеваем отверткой фиксатор…
  • …и снимаем его.
  • Помечаем взаимные положения корпуса, сепаратора и обоймы.

Демонтируем корпус шарнира.

  • Поддеваем отверткой шарики…
  • …и вынимаем их.

Сдвинув сепаратор,…

…выколоткой из мягкого металла сбиваем обойму.

Извлекаем сепаратор…

  • …и чехол шарнира.
  • Промываем корпус, сепаратор, обойму и шарики. Следы коррозии, задиры и вмятины на дорожках не допускаются. В случае их обнаружения заменяем шарнир ваз 2121.
  • Собираем шарнир ваз 2131 в обратной последовательности.
  • При сборке устанавливаем на вал нива 2131 новые стопорное кольцо и резиновый чехол.
  • Закладываем в шарнир 150 см3 смазки ШРУС-4.
  • Устанавливаем новые хомуты (перед затяжкой хомутов выпускаем избыток воздуха из чехла, поддев отверткой посадочный поясок чехла).
