Снятие и установка замка задней двери ваз 2108, ваз 2109, ваз 21099

Устранение поломок

При поломке клавиши или тяги из силумина не стоит сразу же покупать новый блок с рукояткой. В продаже можно найти специальные ремонтные комплекты для ручек дверей ВАЗ 2108-099, где есть эти детали в 2 экземплярах.

Так вы сэкономите средства и без проблем поменяете клавишу самостоятельно, сняв ручку с помощью такой последовательности действий:

Демонтируйте декоративную панель.
Отключите от механизма рукоятки тягу, соединяющую ее с запорным устройством.
При полностью поднятом стекле открутите 2 крепления ручки к дверной карте.
Извлеките рукоятку, замените детали и поставьте ее обратно.

Если отсоединилась тяга, то нужно снять внутреннюю облицовку и приладить ее на место, как было описано выше. Используя момент, когда облицовочная панель снята, проверьте, что стало причиной отсоединения этой тяги, чтобы история не повторилась при захлопнутой дверце.

Неисправности запорного механизма устраняются только путем его снятия. В ситуации, когда устройство имеет большой износ, как это бывает на дверцах водителя и переднего пассажира, замок рекомендуется заменить на новый.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Методика открывания дверцы

Если не открывается дверь ВАЗ-2109 ни с какой стороны, то причину поломки определить затруднительно, поскольку к механизму замка абсолютно нет доступа.

Случается несколько упрощенный вариант поломки, когда дверца не захлопнулась до конца и заклинила в таком положении. Тогда есть возможность добраться до защелки снаружи острым предметом.

Для открывания заклинившей дверцы первоначально необходимо совершить следующие действия:

Когда створка не захлопнута полностью, попытайтесь подобраться к запорному устройству с помощью стальной плоской линейки. Возможно, его удастся открыть по аналогии с обычными дверными замками с защелкой.
Если дверка закрыта до конца, постарайтесь ее перевести в приоткрытое положение, чтобы появился доступ к замку. Для этого пробуйте нажимать на внутреннюю и наружную ручку вместе или поочередно, одновременно толкая дверь изнутри.
Попробуйте открыть заднюю дверцу вместе с помощником, который будет прижимать или отпускать ее с целью поймать нужное положение, пока вы пытаетесь отворить замок.

Когда простые средства не дают результата, открывание дверцы придется осуществить изнутри салона, для чего понадобится снять ее обшивку.

Замок двери ВАЗ 2109

На практике это сделать непросто, потому что обшивка прижимается створкой и вытащить ее без повреждений затруднительно. Но другого выхода все равно нет: лучше повредить внутреннюю панель, чем искорежить саму дверь.

Чтобы демонтировать декоративную панель, нужно открутить отверткой ручку подлокотника, а следом — вещевую полку, расположенную в нижней части дверной карты. Затем откручивается и снимается кнопка, фиксирующая закрытие замка сверху. В последнюю очередь снимается рукоятка стеклоподъемника и обрамление ручки открывания. Теперь нужно аккуратно отделить облицовку от корпуса, используя пару плоских отверток и другой подходящий инструмент. Возможно, вам удастся снять обшивку без видимых повреждений.

Когда декоративная панель снята, открывается доступ к механизму замка с внутренней стороны, хотя добираться до него неудобно. Сразу проверьте, не отпала ли тяга, идущая от ручки до замка. Это достаточно распространенная неисправность, которая устраняется «малой кровью». Поставьте тягу на место и откройте дверцу.

При отсутствии видимых причин поломки просто постарайтесь открыть дверцу изнутри, воздействуя на механизм различными инструментами. При необходимости прибегните к услугам помощника, который прижмет либо оттянет дверь снаружи. Практика показывает, что подобные процедуры по открыванию заклинивших дверей могут отнять массу времени, поэтому вам придется запастись терпением.

Причины неисправностей

Существует несколько видов неисправностей, мешающих открыванию дверец автомобиля ВАЗ-2109 снаружи или с обеих сторон:

Отломалась наружная клавиша, изготовленная из силумина. Это случается при попытке открыть дверцу при сильном морозе, прикладывая большое усилие. Поломка не считается большой проблемой, потому что створку можно открыть ручкой с внутренней стороны.
Сломался силуминовый толкатель, срабатывающий от клавиши открывания. Причины те же: низкая температура на улице и сильное нажатие. В данной ситуации дверцу можно тоже разблокировать из салона авто.
Отпала тяга, что связывает рукоятки с механизмом запирания. Дверь не отпирается ни с какой стороны.
Износ деталей запорного устройства.
Открутились винты крепления замка, и он свободно болтается внутри дверной карты. С помощью ручек отворить дверцу невозможно.

Последняя неисправность иногда возникает по вине самого автолюбителя, принявшего решение поменять либо отремонтировать дверной замок. Поставив его на место и не до конца закрутив винты, владелец ВАЗ-2109 случайно захлопывает дверку, после чего открыть ее ручкой не удастся.

Разборка и сборка передней двери ВАЗ 2115

Рис. 8.14. Стеклоподъемник передней двери: 1 – ручка стеклоподъемника; 2 – облицовка; 3 – розетка; 4 – прокладка; 5 – механизм стеклоподъемника; 6 – оболочка троса; 7 – ролик; 8 – стекло; 9 – уплотнитель; 10 – уплотнитель наружный; 11 – уплотнитель внутренний; 12 – обойма; 13 – пластина крепления опускного стекла; 14 – трос

Отожмите розетку 3 и сдвиньте до полного выхода облицовку 2 ручки 1 (

Рис. 8.13. Внутренний вид передней двери: 1 – кнопка выключения замка; 2 – обивка двери; 3 – ручка подлокотника; 4 – внутренняя ручка двери; 5 – наружное зеркало заднего вида; 6 – болты крепления двери; 7 – ограничитель открывания двери; 8 – выключатель электростеклоподъемника; 9 – карман обивки двери; 10 – катафот; 11 – наружный замок двери

Вывернув винты, снимите ручку подлокотника 3 (см.

Рис. 8.15. Стеклоподъемник с электроприводом: 1 – ролик; 2 – оболочка троса; 3 – опора стеклоподъемника; 4 – механизм стеклоподъемника; 5 – моторедуктор; 6 – пластина крепления опускного стекла; 7 – кронштейн крепления моторедуктора; 8 – трос

Часть автомобилей комплектуется стеклоподъемниками с электроприводом (

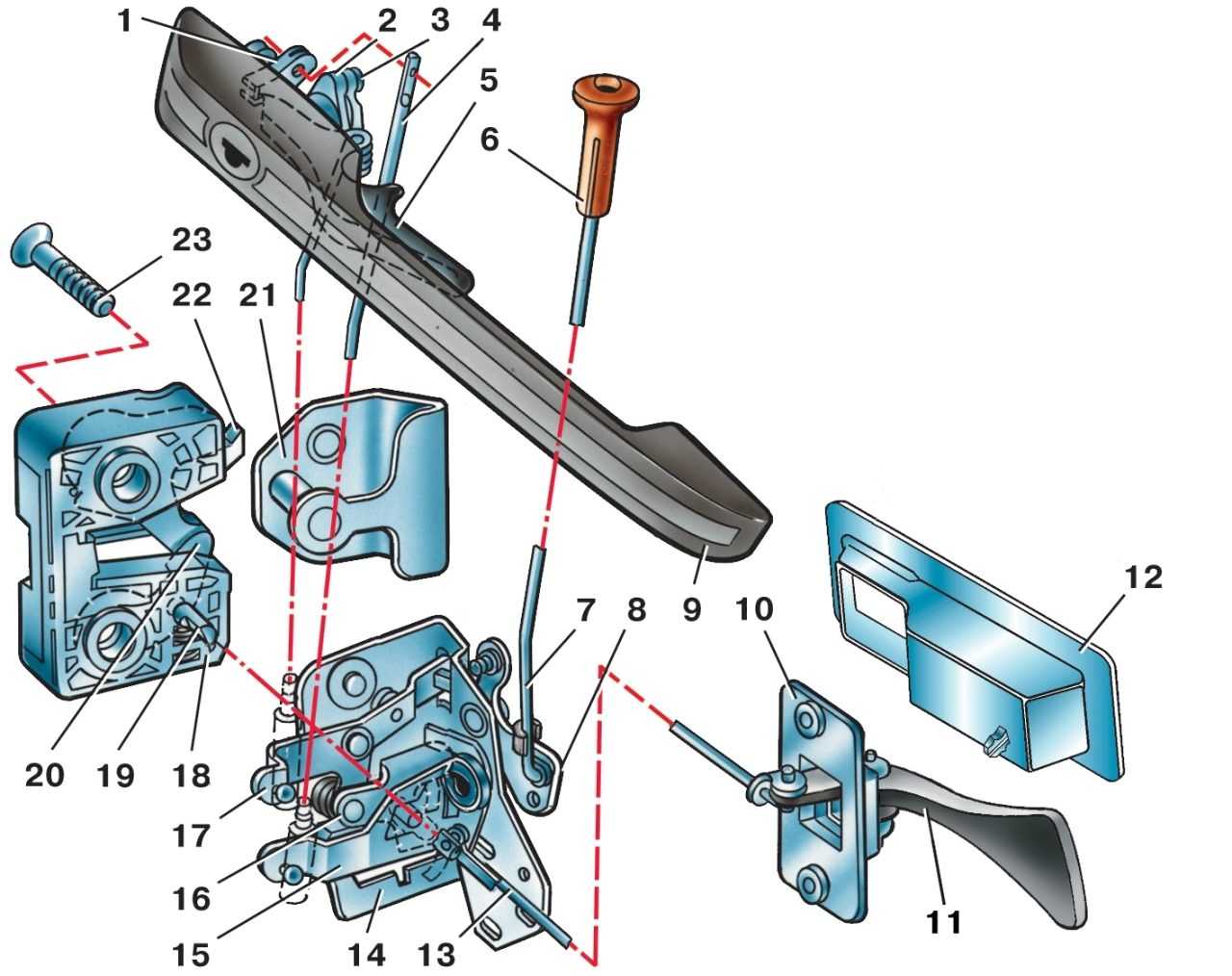

Рис. 8.16. Замок передней правой двери: 1 – поводок клавиши; 2 – поводок выключателя замка; 3 – тяга выключения; 4 – тяга наружного привода; 5 – клавиша; 6 – кнопка выключения замка; 7 – тяга кнопки выключения; 8 и 17 – рычаги выключения; 9 – наружная ручка двери; 10 – кронштейн внутренней ручки; 11 – внутренняя ручка двери; 12 – облицовка внутренней ручки; 13 – тяга внутреннего привода; 14 – корпус внутреннего замка; 15 – рычаг наружного привода; 16 – промежуточный рычаг; 18 – корпус наружного замка; 19 – палец привода замка; 20 – собачка; 21 – фиксатор замка; 22 – храповик; 23 – винт крепления замка

Отсоедините от замка тяги 4 (

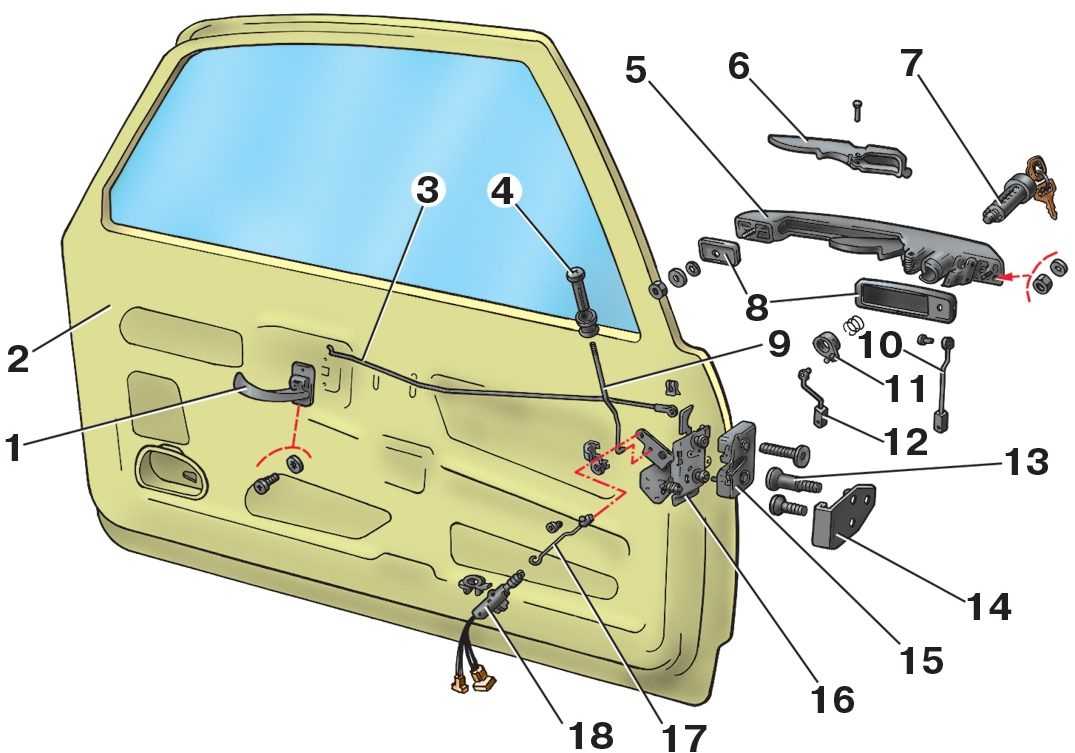

Рис. 8.17. Крепление замков и ручек передней двери: 1 – внутренняя ручка двери; 2 – передняя дверь; 3 – тяга внутреннего привода; 4 – кнопка; 5 – наружная ручка двери; 6 – клавиша ручки; 7 – личинка замка; 8 – уплотнитель ручки; 9 – тяга кнопки; 10 – тяга наружного привода; 11 – поводок выключателя замка; 12 – тяга поводка выключателя замка; 13 – палец фиксатора замка; 14 – корпус фиксатора замка; 15 – замок наружный; 16 – замок внутренний; 17 – тяга моторедуктора; 18 – моторедуктор блокировки замка двери

В случае комплектации автомобиля электроблокировкой замков дверей (

Рис. 8.18. Крепление замков и ручек задней двери: 1 – рычаг; 2 – тяга кнопки; 3 – кнопка; 4 – тяга привода замка; 5 – тяга внутреннего привода; 6 – панель двери; 7 – клавиша ручки; 8 – корпус ручки двери; 9 – поводок клавиши; 10 – уплотнитель ручки; 11 – тяга; 12 – замок наружный; 13 – палец фиксатора замка; 14 – корпус фиксатора замка; 15 – замок внутренний; 16 – тяга моторедуктора; 17 – моторедуктор блокировки замка двери; 18 – ручка двери внутренняя

Разборку и сборку задней двери производить аналогично передней (рис. 8.18).
